2024年湖南省长沙市湘江新区中考物理一模试卷（含解析）

这是一份2024年湖南省长沙市湘江新区中考物理一模试卷（含解析），共19页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

1.从生活走向物理，根据你对生活中物理量的认识，下列数据符合实际的是( )
A. 一支新铅笔的长度约80cmB. 某男生质量约为50kg
C. 正常人脉搏每秒跳动20次D. 人的步行速度约为40km/h
2.下列做法用来改变音调的是( )
A. 老师用扩音器讲课B. 摩托车上装消音器
C. 依次敲击装有不同高度水的瓶子D. 用大小不同的力敲击同一个音叉
3.下列各种常见的现象中，属于液化的是( )
A. 春天，清晨河面淡淡的白雾B. 夏天，玻璃上的水很快变干
C. 秋天，日出后薄雾渐渐消散D. 冬天，室外冰冻的衣服变干
4.游人在公园时所看到的现象中，由于光的折射形成的是( )
A. 阳光下游客的影子B. 水中游动的鱼C. 垂柳在水中的倒影D. 水中的“白云”
5.踢毽子是人们喜爱的一项体育活动．脚将毽子踢出后，下列说法正确的是( )
A. 毽子飞行过程中受到重力和脚对它的踢力
B. 毽子向上运动过程中，重力势能增加，机械能增加
C. 毽子能继续向上运动是由于毽子具有惯性
D. 由于惯性，毽子下落过程中会越来越快
6.下列涉及的物理知识，说法正确的是( )
A. 沙漠中的昼夜温差比海边的大，是因为水的比热容比砂石的小
B. 铁路站台上设置安全线，是因为空气的流速大时压强就小
C. 厨房里锅铲、炒锅的手柄用木料制成，是因为木料的导电性差
D. 电热水壶、电风扇工作时都是电能转化为内能
7.举世瞩目的第19届亚运会于2023年9月23日晚在杭州盛大开幕。下列关于体育运动有关的物理问题，其中说法正确的是( )
A. 校运会百米赛中，计时员看到发令枪冒烟开始计时，不是听到枪声开始计时
B. 打排球时发球后，排球在运动过程中不受重力作用
C. 举重运动员把杠铃举在空中不动时，此时运动员对杠铃正在做功
D. 篮球比赛时篮球碰到篮板被弹回，说明维持物体的运动需要力

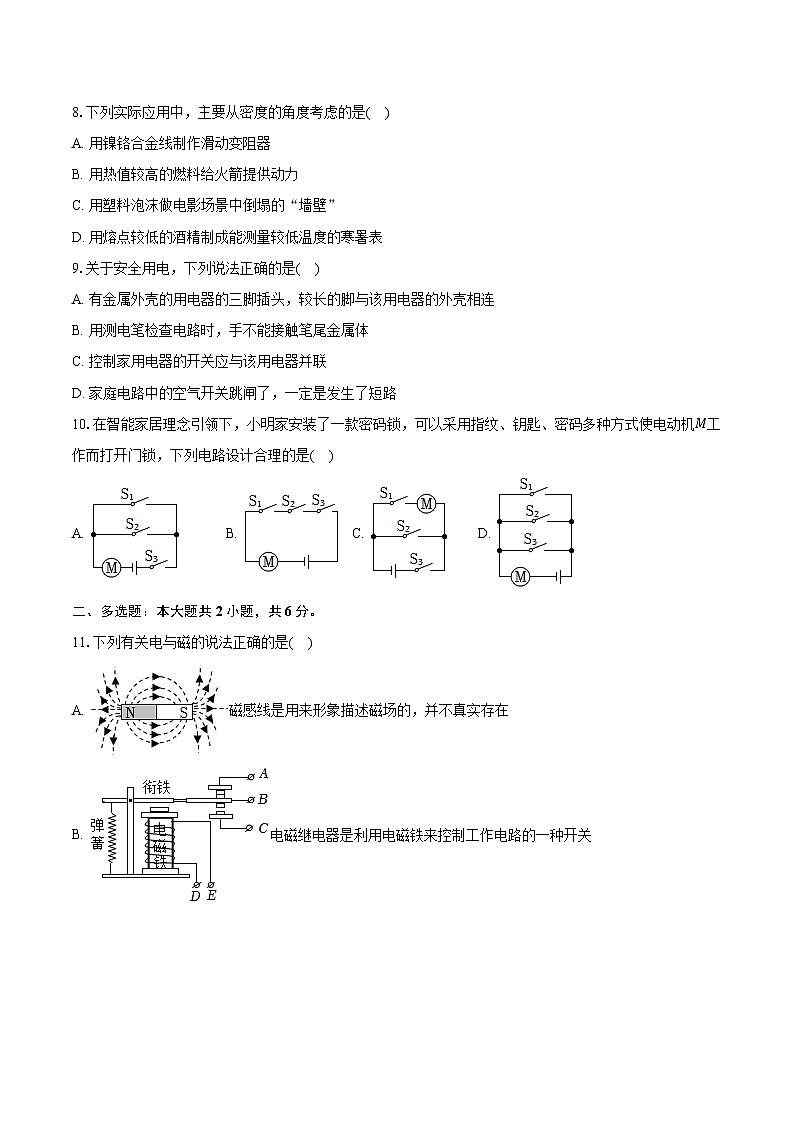

8.下列实际应用中，主要从密度的角度考虑的是( )
A. 用镍铬合金线制作滑动变阻器
B. 用热值较高的燃料给火箭提供动力
C. 用塑料泡沫做电影场景中倒塌的“墙壁”
D. 用熔点较低的酒精制成能测量较低温度的寒暑表
9.关于安全用电，下列说法正确的是( )
A. 有金属外壳的用电器的三脚插头，较长的脚与该用电器的外壳相连
B. 用测电笔检查电路时，手不能接触笔尾金属体
C. 控制家用电器的开关应与该用电器并联
D. 家庭电路中的空气开关跳闸了，一定是发生了短路
10.在智能家居理念引领下，小明家安装了一款密码锁，可以采用指纹、钥匙、密码多种方式使电动机M工作而打开门锁，下列电路设计合理的是( )
A. B. C. D.
二、多选题：本大题共2小题，共6分。
11.下列有关电与磁的说法正确的是( )
A. 磁感线是用来形象描述磁场的，并不真实存在
B. 电磁继电器是利用电磁铁来控制工作电路的一种开关
C. 扬声器是把电信号转换成声信号的一种装置，利用了电磁感应现象
D. 在电磁感应现象中，电能转化为机械能
12.在用一凸透镜研究其成像的规律时，某同学得到的部分实验信息如下表所示。根据表中信息判断下列说法正确的是( )
A. 该凸透镜的焦距是15cm
B. 当v=25cm时，凸透镜成放大的像，放大镜就是根据这一原理制成的
C. 当v=24cm时，凸透镜成缩小的像，照相机就是根据这一原理制成的
D. 若把物体从距凸透镜20cm处向距凸透镜50cm处滑动，像会逐渐变大
三、填空题：本大题共5小题，共22分。
13.空中加油机在高空给战斗机加油时，以加油机为参照物，战斗机是______的；若加油机以500km/h的速度航行0.2h，通过的路程是______km。
14.小明放学回家，进门就闻到饭菜的香味，这是因为饭菜分子的______产生的。妈妈炒菜时通过______改变了菜的内能。
15.如图所示，用动滑轮把重为40N的物体A以0.5m/s的速度匀速提升，用时4s，拉力F的大小是25N，则拉力F的功率是______W，动滑轮的机械效率是______。
16.一般来说，不同的材料具有不同的物理性质，如密度、导热性、导电性、磁性、弹性、硬度、延展性等。生活、生产中，人们利用各种材料的优点，设计出所需的物品。商代后期蒸煮食物用青铜器，主要是运用了青铜器的______；半导体等新材料的出现和广泛应用，把人类由工业社会推向信息社会，主要是运用了半导体的______。(两空都填题中所提到的物理性质)
17.如图甲是定值电阻R和灯泡L的I−U图象，定值电阻R的阻值是______Ω，将定值电阻R和灯泡L接在图乙电路中，S闭合，电流表示数为0.3A，则电源电压为______V；若将电源电压变为14V(这时电路中电流表、定值电阻R和灯泡L等仍安全)电流表的读数应是______A。
四、作图题：本大题共2小题，共4分。
18.如图中为凸透镜，请你在图上作出图中两条光线经过凸透镜后的光路。
19.一个重为9N的物体A，静止放在如图所示的斜面上，请作出物体A所受重力的示意图。
五、实验探究题：本大题共4小题，共24分。
20.小明在“探究水的沸腾”实验中。
(1)小明用如图所示装置，他们测出的水温将偏______。
(2)实验中观察到图甲和图乙所示两种情况，你认为图______是水沸腾时的情景。
(3)从实验数据可以看出，此时水的沸点是______℃。此时的气压______(“高于”、“低于”、“等于”)1标准大气压。
(4)小明发现水在沸腾时，杯口不断地冒出大量“白气”，这是由于水蒸气遇冷后______(填物态变化名称)形成的小水珠。
(5)另一小组的小红同学在实验中将水加热到沸腾时共用20min。为了节约课堂时间请你给小红提出一条合理化建议：______。
21.全国著名的“油茶之都邵阳县盛产茶油，小华同学为了测量家中茶油的密度，课后在老师的指导下进行如下实验：
(1)把天平放在水平台上，将游码移到标尺的零刻度线处，发现指针静止时如图甲所示，此时应将平街螺母向______(选填“左”或“右”)调节，使天平平衡。
(2)取适量茶油倒入烧杯，用天平测量烧杯和茶汕的总质量，当天平平衡时，放在右盘中的砝码和游码的位置如图乙所示。然后将烧杯中部分茶油倒入量筒中，再次测出烧杯和剩余茶油的总质量为27g，则量筒中茶油的质量是______g。
(3)量筒中茶油的体积如图丙所示，请你计算出茶油的密度是______kg/m3。
22.在“探究浮力的大小跟哪些因素有关”时，同学们提出了如下的猜想：
①可能跟物体浸入液体的深度有关；
②可能跟物体的重力有关；
③可能跟物体的体积有关；
④可能跟物体浸入液体的体积有关；
⑤可能跟液体的密度有关．
为了验证上述猜想，李明做了如图所示的实验：他在弹簧测力计下端挂一个铁块，依次把它缓缓地浸入水中不同位置，在这一实验中：
(1)铁块从位置1−2−3的过程中，弹簧测力计的示数______，说明铁块受到的浮力______；从位置3−4的过程中，弹簧测力计的示数______，说明铁块受到的浮力______.(填“变大”、“变小”或“不变”)
(2)通过这一实验可以验证上述猜想______是正确的，猜想______是不正确的(填上面猜想的序号)．
23.实验小组完成了“探究串联电路电压规律”的实验后，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。老师引导同学们用如图甲所示的电路继续进行了深入探究：

(1)测量电源及灯泡两端电压。电压表接在C、D两点，是为了测量灯泡______的电压，电压表的示数(如图乙所示)是______V。
(2)测量电路中导线的电压。测出导线BC间的电压大约为0.05V，由此得知导线分压可能是造成结论与猜想不符的原因。为了能更明显地观察到导线分压的现象，应选择较______(选填：“粗”或“细”)的导线。
(3)完成以上步骤后，他们准备测量开关两端的电压，你认为这一步骤是否有必要，理由是______。
六、计算题：本大题共2小题，共14分。
24.如图所示的电路中，电源电压为9V，灯泡L上标有“3V，0.6W”的字样，闭合开关S，灯泡恰好正常发光，求此时：
(1)通过灯泡L的电流；
(2)电阻R的阻值；
(3)整个电路工作5min消耗的电能。
25.如图，重为200N的正方体形薄侧壁玻璃槽，底面积为0.2m2，放在水平台面上，向槽中加水至水深0.4m(ρ水=1.0×103kg/m3,g=10N/kg)。
(1)求水对玻璃槽底部的压强和槽底对水平台面的压强；
(2)将边长为20cm的正方体物块轻轻放入水中，当其静止时，测出该物块露出水面的高度为4cm，求该物块的密度；
(3)用力垂直向下作用在物块的上表面，使物块露出水面的高度为2cm并保持静止，求此时力F的大小。
答案和解析
1.【答案】B
【解析】解：
A、一支新铅笔的长度约18cm，故A不符合实际；
B、某男生质量约为50kg，故B符合实际；
C、正常人脉搏每秒跳动1次，故C不符合实际；
D、人的步行速度约为1.1m/s=1.1×3.6km/h≈4km/h，故D不符合实际。
故选：B。
不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最合理的是哪一个。
本题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出合理的选项即可。
2.【答案】C
【解析】解：A、老师用扩音器讲课，增大了声音的响度，故A错误；
B、摩托车上装消音器，在声源处减弱了噪声，故C错误；
C、依次敲击装有不同高度水的瓶子，瓶子振动的快慢不一样，声音的音调不同，故C正确；
D、用大小不同的力敲击同一个音叉，振幅不一样，声音的响度不一样，故D错误。
故选：C。
物理学中把声音的高低称为音调，音调的高低与发声体的振动快慢有关；物体振动越快，音调就越高；物体振动越慢，音调就越低。
解决此类问题要结合音调和频率的关系进行分析解答，区分判断声音的特征是中考的重点，也是学生容易出错的地方。
3.【答案】A
【解析】解：A、春天，清晨河面淡淡的白雾，是空气中的水蒸气遇冷凝结成的小水滴，属于液化现象；
B、夏天，玻璃上的水很快变干，由液态变成了气态，属于汽化现象；
C、秋天，日出后薄雾渐渐消散，由液态变成了气态，属于汽化现象；
D、冬天，室外冰冻的衣服变干，由固态直接变成了气态，属于升华现象。
故选：A。
物质由气态变成液态的现象叫做液化，据此分析。
本题考查了物态变化的判断，抓住物质前后的状态变化是解决此类题目的关键。
4.【答案】B
【解析】解：A、阳光下游客的影子是由于光在同种、均匀、透明介质中沿直线传播造成的，故A错误；
B、人看到水中游动的鱼，是鱼反射的光线从水中斜射入空气中折射造成的，故B正确；
C、垂柳在水中的倒影属于平面镜成像，是光的反射造成的，故C错误；
D、水中的“白云”属于平面镜成像，是光的反射造成的，故D错误。
故选：B。
(1)光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；
(2)光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
(3)光线在同种不均匀介质中传播或者从一种介质斜射入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的。
此题通过几个词语考查学生对光的折射、光的直线传播、光的反射的理解，解题的关键是理解词语反应的物理情境，一定程度上考查了学生的语文知识，在学习过程中要善于利用所学知识解释有关现象。
5.【答案】C
【解析】【解答】
A、对毽子进行受力分析，毽子受重力和空气阻力作用，但毽子飞出后就不再受脚对它的踢力作用，故A错误；
B、毽子向上运动过程中，高度升高，因此重力势能增加；毽子向上运动过程中，克服空气阻力做功，所以机械能减少，故B错误；
C、毽子能继续向上运动是由于毽子具有惯性，故C正确；
D、物体保持运动状态不变的性质叫惯性，具有惯性的物体将保持原有的运动状态不变，并不能使物体的运动状态发生改变，毽子下落过程中会越来越快是由于受重力作用的结果，故D错误。
故选C。
【分析】
A、脚将毽子踢出后，对毽子进行受力分析，可得出毽子飞行过程中受力的情况；
B、要分析毽子向上运动过程中，重力势能如何变化就看它的高度是否变化；要分析机械能是否变化，就看它是否对外做功或是否有别的物体对它做功；
C、思考毽子能继续向上运动的原因，看这个原因是否与题干中的原因相符；
D、对毽子进行受力分析，思考毽子下落过程中会越来越快的原因，看与题干是否相符。
本题综合性较强，考查惯性、机械能的相关知识，关键是理解相关的知识，会应用它解决实际问题。
6.【答案】B
【解析】解：A.沙漠中的昼夜温差比海边的大，是因为水的比热容比砂石的大，吸放热温度变化小，故A错误；
B.由流体压强与流速的关系：流速越大的位置压强越小，可知铁路站台上设置安全线，是因为空气的流速大时压强小，故B正确；
C.锅铲、炒锅等炊具的柄用木料制成，是因为木料是热的不良导体，不至于会烫手，故C错误；
D.电热水壶工作时都是电能转化为内能，电风扇主要转化为机械能，故D错误。
故选：B。
(1)水的比热容比砂石大；
(2)在气体和液体中，流速越大的位置压强越小；
(3)木料是热的不良导体；
(4)根据获得的能的形式分析。
该题是一道综合题，难度不大，但在处理是应注意细心解决。
7.【答案】A
【解析】解：A、因为光速远大于声速，所以校运会百米赛中，计时员看到发令枪冒烟开始计时，而不是听到枪声开始计时，故A正确；
B、打排球时发球后，排球在运动过程中也要受重力作用，故B错误；
C、举重运动员把杠铃举在空中不动时，有力作用在杠铃上，但杠铃没有在力的方向上移动距离，所以此时运动员对杠铃不做功，故C错误；
D、篮球比赛时篮球碰到篮板被弹回，说明力可以改变物体的运动状态，维持物体的运动不需要力，故D错误。
故选：A。
(1)根据对声速与光速的认识可做出判断；
(2)地面附近的一切物体都受到重力的作用；
(3)做功的两个必要因素：一是作用在物体上的力，二是物体在力的方向上通过的距离，二者缺一不可；
(4)维持物体的运动不需要力，改变物体的运动状态必须要有力。
本题主要考查了对光速与声速的认识、对重力的了解、对做功的判断、对力与运动关系的理解等，有一定综合性。
8.【答案】C
【解析】解：A、用镍铬合金线制作滑动变阻器利用了导体电阻与长度的关系，与密度无关，故A不符合题意。
B、用热值较高的燃料给火箭提供动力，是利用单位质量该燃料放出的热量多，与密度无关，故B不符合题意。
C、用塑料泡沫做电影场景中倒塌的“墙壁”是因为塑料泡沫的密度比较小，不容易对人造成危害，故C符合题意。
D、用熔点较低的酒精制成能测量较低温度的寒暑表，是利用被测温度在酒精熔点和沸点之间，与密度无关，故D不符合题意。
故选：C。
根据导体电阻与长度的关系进行分析。
燃料的热值是指1kg燃料完全燃烧放出的热量。
塑料泡沫做电影场景中倒塌的“墙壁”是因为塑料泡沫的密度小，相同体积时，质量小，对人的伤害小。
根据熔点和沸点的定义进行分析。
此题考查的知识点比较多：熔点、沸点、热值和密度。
9.【答案】A
【解析】解：A、大功率或带有金属外壳的用电器，其金属外壳一定要通过三角插头接地，以防用电器外壳带电，会危及人身安全。故A正确；
B、使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属探头，否则会造成人身触电事故。故答案B错误。
C、控制家用电器的开关应与该用电器串联，故C错误；
D、空气开关跳闸的基本原因是：所带负荷超限了。一般情况是：短路或负荷过重。故D错误；
故选：A。
(1)大功率或带有金属外壳的用电器，必须使用三脚插头，其中较长的脚与该用电器的外壳相连，以防外壳带电，危及人身安全；
(2)使用测电笔辨别火线时，有一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的。使用测电笔时，不能用手触及测电笔前端的金属探头，这样会造成人身触电事故。
(3)控制用电器的开关和用电器之间是串联的；
(4)电路中电流过大的原因有两个：一是短路；二是接入电路中用电器的总功率过大。
本题考查的是日常生活中的一些安全用电常识，安全用电的原则：不接触低压带电体，不靠近高压带电体。以及电路中电流过大的原因--短路或用电器总功率过大。
10.【答案】D
【解析】解：根据题意可知，可以采用指纹、钥匙、密码多种方式使电动机M工作而打开门锁，这说明三个开关工作时互不影响，是并联的，且电动机M位于干路，由电路图可知，选项D正确。
故选：D。
根据题意分析三个开关的连接方式、电动机的连接方式，然后选出正确的电路图。
本题考查了电路图的设计，根据题意得出三开关的连接方式和电动机的位置是关键。
11.【答案】AB
【解析】解：A、磁场虽然看不见摸不着，但是实际存在的，磁感线是人为建立的模型，并不存在，故A正确；
B、电磁继电器是利用低电压、弱电流电路的通断来间接控制高电压、强电流电路通断的装置。电磁继电器就是利用电磁铁来控制工作电路的一种开关，故B正确；
C、扬声器是把电信号转换成声信号的一种装置，利用了磁场对电流有力的作用工作的，故C错误；
D、在电磁感应现象中，机械能转化为电能，故D错误。
故选：AB。
(1)磁场是真实存在的，为了描述磁场人为引入了磁感线，磁感线是一种模型，实际并不存在；
(2)电磁继电器是利用电磁铁来控制工作电路的一种开关；
(3)1820年，丹麦物理学家奥斯特通过实验证实了通电导线的周围存在着磁场，在世界上是第一个发现了电与磁之间的联系的物理学家；
(4)地球本身就是一个大磁体；地磁场与条形磁铁的磁场相似；地磁的北极在地理的南极附近；地磁的南极在地理的北极附近。
此题的选择项中涉及的都是电与磁方面的物理情景，利用对应的电磁方面的知识对物理情景加以分析解决。
12.【答案】AC
【解析】解：A、由表中数据可知，u=v=30cm，根据u=v=2f，成倒立、等大的实像，即2f=30cm，因此该凸透镜的焦距为f=15cm，故A正确；
BC、当v=25cm或v=24cm，此时像距2f>v>f，根据u>2f，2f>v>f，成倒立、缩小的实像，应用于照相机，故B错误，C正确；
D、若把物体从距凸透镜20cm处向距凸透镜50cm处滑动，此时物距增大，根据凸透镜成实像时，物远像近像变小可知，像会逐渐变小，故D错误。
故选：AC。
(1)根据u=v=2f，成倒立、等大的实像，据此确定凸透镜的焦距；
(2)根据u>2f，2f>v>f，成倒立、缩小的实像，应用于照相机；
(3)根据凸透镜成实像时，物远像近像变小分析回答。
此题考查了凸透镜成像规律的探究及应用，关键是熟记成像规律的内容，并做到灵活运用。
13.【答案】静止 100
【解析】解：
当加油机在空中给战斗机加油时，以加油机为参照物，战斗机与加油机之间没有位置的变化，所以战斗机是静止的；
根据v=st可得，加油机通过的路程为：s=vt=500km/h×0.2h=100km。
故答案为：静止；100。
(1)在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止；
(2)已知速度和时间，利用速度公式计算通过的路程。
此题考查速度公式及其应用、运动和静止的相对性，在判断物体运动和静止时，关键看物体相对于参照物的位置是否发生了变化。
14.【答案】无规则运动 热传递
【解析】解：因分子在永不停息地做无规则运动，所以放学回家，进门闻到从厨房里飘来的菜香味，属于扩散现象；
妈妈炒菜时，菜吸收热量，内能增大，通过热传递的方式改变菜的内能。
故答案为：无规则运动；热传递。
不同物质的分子彼此进入对方的现象叫扩散，说明一切物体的分子都在永不停息地做无规则运动；
改变内能的方式包括做功和热传递。
该题考查了分子的运动和内能的改变，属于基础题。
15.【答案】25 80%
【解析】解：
(1)动滑轮上绳子的有效股数为2，则绳端移动速度：
v=2v物=2×0.5m/s=1m/s，
拉力F做功功率：
P=Wt=Fst=Fv=25N×1m/s=25W；
(2)绳端移动距离s=2h，
动滑轮的机械效率：
η=W有用W总=GhFs=GhF2h=G2F=40N2×25N×100%=80%。
故答案为：25；80%。
(1)动滑轮上绳子的有效股数为2，绳端移动速度等于物体升高速度的2倍；利用P=Fv求拉力F做功功率；
(2)绳端移动距离s=2h，动滑轮的机械效率η=W有用W总=GhFs=GhF2h=G2F。
本题考查了使用动滑轮时功率、机械效率的计算，本题也可以分别求出有用功、总功，利用P=Wt求功率，利用η=W有用W总求机械效率。
16.【答案】导热性 导电性
【解析】解：商代后期蒸煮食物用青铜器，主要是运用了青铜器的导热性；
半导体等新材料的出现和广泛应用，把人类由工业社会推向信息社会，主要是运用了半导体的导电性介于导体和绝缘体之间。
故答案为：导热性；导电性。
青铜器的导热性好；
介于导体和绝缘体之间的材料称为半导体。
本题考查物质的属性，属于基础题。
17.【答案】10 4 0.8
【解析】解：(1)由图甲可知，定值电阻的电压为6V时，通过电阻的电流为0.6A，
由I=UR可得，定值电阻的阻值R=U′I′=6V0.6A=10Ω；
(2)由图乙可知，定值电阻R与灯泡L串联，电流表测电路中的电流，
由图甲可知，电路中的电流为0.3A时，定值电阻和灯泡两端的电压分别为UL=1V、UR=3V，
因串联电路中总电压等于各分电压之和，
所以，电源的电压U=UL+UR=1V+3V=4V；
(3)若将电源电压变为14V时，因串联电路中各处的电流相等，且总电压等于各分电压之和，
所以，电源的电压U′=UL′+I′R，即14V=UL′+IL×10Ω，
由图甲可知，当电路中的电流为0.8A时，灯泡两端的电压为6V，定值电阻R两端的电压为8V，电源的电压为14V，符合题意。
故答案为：10；4；0.8。
由电路图可知，定值电阻R与灯泡L串联，电流表测电路中的电流，根据定值电阻R的I−U图像是正比例函数判断对于的图像，从而得出灯泡L的I−U图像。
(1)根据欧姆定律求出定值电阻R的阻值；
(2)根据图甲读出电路中的电流为0.3A时定值电阻和灯泡两端的电压，利用串联电路的电压特点求出电源的电压；
(3)若将电源电压变为14V时，根据串联电路的特点和欧姆定律表示出电源的电压，根据图像读出对应的电流和电压，然后得出答案。
本题考查了串联电路的特点和欧姆定律的应用，从图像中获取有用的信息是关键。
18.【答案】解：过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经过凸透镜折射后过焦点，如图所示：

【解析】在作凸透镜或凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图。
凸透镜三条特殊入射光线：①平行于主光轴的入射光线，经过凸透镜折射后，折射光线过焦点；②过焦点的入射光线，经过凸透镜折射后，平行于主光轴；③过光心的光线传播方向不变。
19.【答案】解：画出重心，然后沿重力方向(竖直向下)画一条带箭头的线段表示出这个力，并标出重力大小。
故答案为：

【解析】找出物体的重心，从重心开始画一个竖直向下的带箭头的线段，并标出力的数值。
画重力的示意图首先确定重心，形状规则、质地均匀的物体，它的重心在它的几何中心上。然后沿重力方向(竖直向下)画一条带箭头的线段表示这个力。如果给出重力的大小，在图中要标出。
20.【答案】高 甲 99 低于 液化 提高水的初温
【解析】解：(1)由图1知，温度计的玻璃泡碰到了烧杯底部，所以其示数会偏高；
(2)图2甲气泡在上升过程中体积逐渐变大，是沸腾时的现象；图乙气泡在上升过程中体积逐渐变小，是沸腾前的现象；
(3)水沸腾时，不断吸收热量，温度保持不变，这个不变的温度是水的沸点，所以水的沸点是99℃；沸点的高低和气压有关，气压降低，沸点降低．一个标准大气压下，水的沸点是100℃，此时沸点99℃低于100℃，所以气压低于一个标准大气压；
(4)杯口不断地冒出大量“白气”，这是由于水蒸气遇冷后液化成的小水滴；
(5)为了节约课堂时间提出的一条合理化建议：提高水的初温。
故答案为：(1)高；(2)甲；(3)99；低于；(4)液化；(5)提高水的初温。
(1)温度计使用时，温度计的玻璃泡全部浸入被测的液体中，不要碰到容器底或容器壁；
(2)掌握水在沸腾前和沸腾时的区别：沸腾时产生大量的气泡，气泡在上升过程中，体积逐渐变大；沸腾前，气泡在上升过程中，体积逐渐变小；
(3)要解决此题需要掌握水的沸点的概念，知道水沸腾过程中的特点，吸热但温度保持不变．沸点的高低和气压有关，气压升高，沸点升高，气压降低，沸点降低；
(4)杯口冒出的大量“白气”是水蒸气遇冷液化成的小水滴；
(5)缩短加热时间的方法很多，可从提高水温、减少水的质量角度、加大火力等方面考虑。
本题考查的知识面比较广，但是没有多大的难度，只要知识够扎实，还是很容易做对的。
21.【答案】(1)右；(2)36；(3)0.9×103
【解析】解：(1)天平静止时指针偏在分度盘中央刻度线左边，根据“左偏右调，右偏左调”的调节规则，此时应将平衡螺母向右调节。
(2)根据图乙，用砝码总质量加上游码示数，可读出烧杯和茶油的总质量为63g，减去烧杯和剩余茶油的总质量27g，解得倒入量筒中茶油的质量为36g。
(3)由图丙可读出，量筒中茶油的体积为40cm3，使用公式ρ=mv=36g40cm3=0.9g/cm3=0.9×103kg/m3，所以茶油密度为0.9×103kg/m3。
故答案为：(1)右；(2)36；(3)0.9×103。
(1)根据天平平衡的调节规则“左偏右调，右偏左调”进行解答。
(2)根据砝码与游码示数读出烧杯和茶油的总质量，减去烧杯和剩余茶油的总质量即可。
(3)读出量筒中茶油的体积，使用密度公式ρ=mv求解即可。
本题考查了如何使用天平和量筒测量液体的密度，属于简单题。
22.【答案】变小；变大；不变；不变；④；①
【解析】解：
(1)铁快从位置1→2→3的过程，浸入液体中的体积变大，测力计的示数变小，说明铁块受到的浮力变大；
铁块从位置3→4的过程，铁块完全浸没，测力计的示数不变，说明铁块受到的浮力不变；
(2)由(1)可知，浮力大小与浸入液体中的体积有关，浸没在液体中的物体，浮力大小与浸入液体中的深度无关，由此可知，猜想④是正确的，猜想①是错误的．
故答案为：(1)变小；变大；不变；不变；(2)④；①．
(1)浸在液体中的物体受到竖直向上的浮力作用，根据F=G−F浮可知，受到的浮越大，则弹簧测力计的示数越小；由F浮=G−F可知，弹簧测力计示数不变，物体受到的浮力不变；
(2)分析图示实验，得出实验结论，然后判断哪些猜想是正确的，哪些是错误的．
此题是探究影响浮力大小的影响因素实验，考查了实验分析及实验设计，注意控制变量法的应用．
23.【答案】L1 1.7 细 有必要，开关容易接触不良，造成电阻变大，分压增多
【解析】解：(1)电压表接在CD两点，与灯泡L1并联，测量灯泡L1的电压；
闭合开关，电压表的量程为0～3V，分度值为0.1V，则电压表的示数1.7V；
(2)在长度和材料相同时，横截面积越小电阻越大，故为了能更明显地观察到导线分压的现象，需要选用较细的导线使导线的电阻大，分压多；
(3)有必要，开关容易接触不良，造成电阻变大，分压增多，故有必要测量开关两端的电压。
故答案为：(1)L1；1.7；(2)细；(3)有必要，开关容易接触不良，造成电阻变大，分压增多。
(1)电压表在使用过程中与用电器并联，电压表确定其量程与分度值，读出其示数；
(2)影响电阻大小的因素：材料、长度、横截面积、温度；
(3)开关容易接触不良，造成电阻变大，分压增多。
本题考查了电压表的使用和读数、影响电阻大小的因素以及探究影响“电源两端电压总大于各用电器两端电压之和”的原因等知识，其中(3)有一定的难度。
24.【答案】解：(1)因灯泡L恰好正常发光，由P=UI可知，通过灯泡L的电流：IL=PLUL=0.6W3V=0.2A；
(2)电阻R与灯泡串联，根据串联电路电压的规律可知，电阻R的电压为：UR=U−UL=9V−3V=6V；
串联电路电流处处相等，即IR=IL=0.2A；
电阻R的阻值：R=URIR=6V0.2A=30Ω；
(3)整个电路工作5min消耗的电能：W=UIt=9V×0.2A×5×60s=540J。
答：(1)通过灯泡L的电流为0.2A；
(2)电阻R的阻值为30Ω；
(3)整个电路工作5min消耗的电能为540J。
【解析】(1)灯泡正常发光时的电压和额定电压相等，根据欧姆定律求出灯泡的电阻；
(2)根据电阻的串联求出电路中的总电阻；
(3)根据P=UI求出电路消耗的总功率。
本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是知道灯泡正常发光时的电流和额定电流相等。
25.【答案】解：(1)水对槽底部的压强：
p=ρ水gh=1.0×103kg/m3×10N/kg×0.4m=4×103Pa；
水的重力G水=mg=ρ水Vg=ρ水gSh=1.0×103kg/m3×10N/kg×0.2m2×0.4m=800N；
对桌面的压力F=G水+G水=800N+200N=1000N；
容器对桌面的压强p=FS=1000N0.2m2=5×103Pa；
(2)因木块在水中漂浮，受到的浮力和自身的重力相等，
所以，F浮=G木，即ρ水gL2(L−h露)=ρ木gL3，
即1.0×103kg/m3×10N/kg×(0.2m)2×(0.2m−0.04m)=ρ木×10N/kg×(0.2m)3，
解得木块的密度：
ρ木=0.75×103kg/m3；
(3)露出水面的高度为2cm，增大的排开液体的体积为ΔV排=s(0.04m−0.02m)=(0.2m)2×0.02m=0.0008m3；
根据力的平衡可知，力F的大小等于物块增大的浮力，即：
F=ΔF浮=ρ水gΔV排=1×103kg/m3×10N/kg×0.0008m3=8N。
答：(1)水对玻璃槽底部的压强为4×103；槽底对水平台面的压强5×103Pa；
(2)物块的密度0.75×103kg/m3；
(3)此时力F的大小为8N。
【解析】(1)知道水槽内水的深度，根据p=ρgh求出水对槽底部的压强；根据压力等于总重力计算压强；
(2)正方物块在水中漂浮，受到的浮力和自身的重力相等，根据F浮=ρ液gV排和G木=mg=ρgL3求出木块的密度；
(3)根据力的平衡可知，力F的大小等于物块增大的浮力，据此计算F的大小。
此题考查压强、密度和浮力的计算，同时考查重力、密度公式的应用、物体浮沉条件及其应用，是一道综合性较强的题目，关键是知道利用物体好物体漂浮。实验次序
1
2
3
4
5
物距u/cm
50
40
30
25
20
像距v/cm
22
24
30
38
60
时间/min
0
1
2
3
4
5
6
7
8
…
温度℃
90
92
94
96
98
99
99
99
99
…
