中考物理二轮复习高分突破压轴培优专题02 作图专题（含解析）
展开
这是一份中考物理二轮复习高分突破压轴培优专题02 作图专题（含解析），共16页。
一、作图题
1．周末小伟同家人一起参观某博物馆，如图所示是博物馆中的一个展品 SKIPIF 1 < 0 东汉铜奔马，其造型矫健精美，作昂首嘶鸣、疾足奔驰状，显示了一种勇往直前的豪情壮志，已知其重心位置在O点处。请你在图中作出它静止在水平展台上时的受力示意图。
【答案】
【详解】东汉铜奔马静止在水平展台上，受到竖直向下的重力和竖直向上的支持力，且大小相等、方向相反、作用在同一直线上，过重心 SKIPIF 1 < 0 点沿竖直向下的方向和竖直向上的方向分别画一条长度相等的有向线段，分别标出重力符号 SKIPIF 1 < 0 和支持力符号 SKIPIF 1 < 0 ，如图所示：

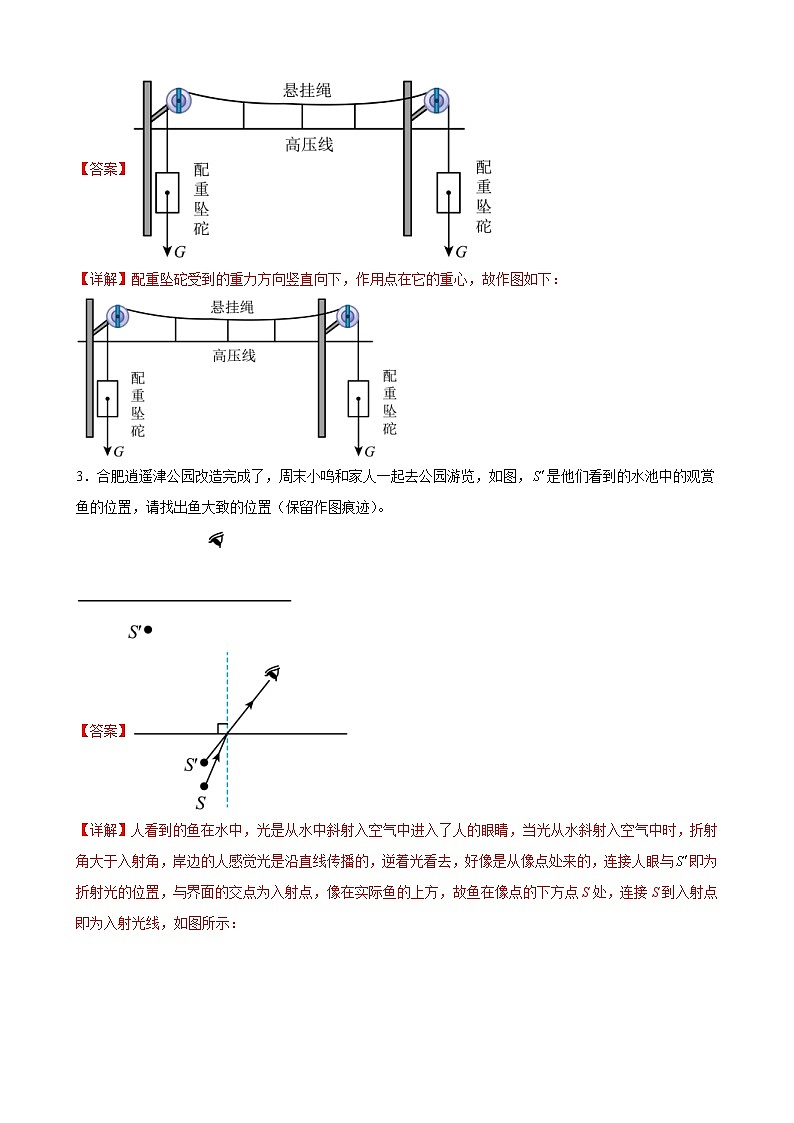

2．高铁行驶需要持续安全地获得电能，人们通过调整配重坠砣（如图甲）的数量改变悬挂绳的拉力，使高铁的供电高压线始终保持平直（如图乙）。请画出配重坠砣所受重力的示意图。
【答案】
【详解】配重坠砣受到的重力方向竖直向下，作用点在它的重心，故作图如下：
3．合肥逍遥津公园改造完成了，周末小鸣和家人一起去公园游览，如图， SKIPIF 1 < 0 是他们看到的水池中的观赏鱼的位置，请找出鱼大致的位置（保留作图痕迹）。
【答案】
【详解】人看到的鱼在水中，光是从水中斜射入空气中进入了人的眼睛，当光从水斜射入空气中时，折射角大于入射角，岸边的人感觉光是沿直线传播的，逆着光看去，好像是从像点处来的，连接人眼与 SKIPIF 1 < 0 即为折射光的位置，与界面的交点为入射点，像在实际鱼的上方，故鱼在像点的下方点S处，连接S到入射点即为入射光线，如图所示：
4．图甲是一款可调手机支架，支架由A、B两部分组成，B穿过A身上的不同插孔可以对支架进行调节。图乙是将手机放到支架上静止在水平桌面时的简化图。支架可看做一个杠杆，O为支点，手机对支架的力可以等效为动力 SKIPIF 1 < 0 。
（1）请画出动力F1的力臂 SKIPIF 1 < 0 ；
（2）为了保持支架稳定，请你在1、2两点中选出支架的重心并画出支架重力的示意图。
【答案】
【详解】将 SKIPIF 1 < 0 的作用线延长，从支点O画出动力作用线的垂直线段，即动力臂；由于支架可看做一个杠杆，O为支点，手机对支架的力可以等效为动力 SKIPIF 1 < 0 ，使得杠杆逆时针转动，则阻力必须使得杠杆顺时针转动，则竖直向下的重力的作用点必须在支点的右侧，从2位置画出重力的示意图，如下图所示：
5．如图甲为一个玻璃制作的实心工艺瓶，玻璃中A点嵌有装饰用的糖块。把工艺瓶放在平面镜上，镜中倒映着工艺瓶的像。其简化图如图乙，请在乙图中画出。
（1）B处眼睛看到A点糖块的光路图；
（2）工艺品上S点在平面镜中的像S'。
【答案】
【详解】（1）（2）糖块反射的光线由玻璃板中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人认为光是沿直线传播的，所以逆着折射光线看上去，感觉糖块更靠近折射面，作S点关于镜面的对称点 SKIPIF 1 < 0 ，即为工艺品上S点在平面镜中的像。如下图所示：
6．坤坤中考后想去北极旅行，他计划先乘坐穿越俄罗斯北极地区的旅游列车，再乘船由北冰洋东北航道进入北极圈，于是他设计一款北行小船（小船的船头一直指向北方），如图所示是坤坤的模拟实验，他将小船放入水盆中漂浮，小船在条形磁体的作用下顺时针转动，请标出：
（1）条形磁体左侧的极性；
（2）电源上端的极性；
（3）a点磁感线的方向。
【答案】
【详解】（1）（2）（3）小船的船头一直指向北方，说明小船的船头为N极，将小船放入水盆中漂浮，小船在条形磁体的作用下顺时针转动，因为异名磁极互相吸引，因此条形磁体左侧为S极；根据安培定则可知，电流从电磁铁的上端流入，下端流出，因此电源的上端为正极，下端为负极；在磁体外部，磁感线从磁体的N极出发，回到S极。如图所示：
7．现代的住宅小区，大门口都有车辆感应自动开闸系统。如图，当已经被录入车牌号码的小车来到小区门口时，感应开关 SKIPIF 1 < 0 闭合，起动杆会自动升起，小车顺利进出，之后，感应开关 SKIPIF 1 < 0 断开，起动杆会自动降落；而当未被录入车牌号码的小车来到小区门口时，起动杆不会升起，经过保安人员检查同意后，保安人员闭合手动开关 SKIPIF 1 < 0 ，起动杆才能升起，小车才能进出，之后，手动开关 SKIPIF 1 < 0 断开。请你用笔画线代替导线将方框内的器材连成符合上述要求的电路图（其中M是控制起动杆的电动机）。
【答案】
【详解】根据题意可知，当已经被录入车牌号码的小车来到小区门口时，感应开关 SKIPIF 1 < 0 闭合，起动杆会自动升起，小车顺利进出，之后，感应开关 SKIPIF 1 < 0 断开，起动杆会自动降落，这说明开关 SKIPIF 1 < 0 能控制电动机；而当未被录入车牌号码的小车来到小区门口时，起动杆不会升起，经过保安人员检查同意后，保安人员闭合手动开关 SKIPIF 1 < 0 ，起动杆才能升起，小车才能进出，之后，手动开关 SKIPIF 1 < 0 断开，这说明开关 SKIPIF 1 < 0 能控制电动机；由此可知，两个开关工作时互不影响，是并联的，然后与电动机串联在电路中，如图所示：
8．如图，质量均匀分布、形状不规则的物体A用细绳系于杠杆MN上。请你在图中画出：
①物体A的重心的大概位置并标上字母O；
②作用在M点上、使杠杆MN静止在图中位置的最小力F的方向以及该力的力臂L。（以上请保留必要的作图痕迹）
【答案】
【详解】①重力的方向是竖直向下的，A的重心在细绳的方向上，重心在A的中心附近；
②由杠杆平衡条件 SKIPIF 1 < 0 可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，动力作用在M点，当OM作为动力臂时动力臂最长，此时动力最小，连接OM就是最长的动力臂；根据杠杆平衡的条件，要使杠杆平衡，动力方向向下，据此过M点垂直于OM向左上方向作出最小力F的示意图，如图所示：
9．如图所示，用弹簧测力计吊起一只装满水的小塑料袋（袋内不留空气，且为薄塑料袋），如图所示，水袋完全浸没在水中时，请你画出水袋受力的示意图。
【答案】
【详解】小塑料袋（包括袋内的水）浸没在水中时受竖直向上的浮力和竖直向下的重力作用；
塑料袋的重力忽略不计，袋内装满水，当塑料袋全部浸没水中时，排开水的体积等于塑料袋内水的体积，即：V排=V水，所以排开水的重力（浮力）等于袋内水的重力，即
F浮=G水
由O点分别竖直向下、竖直向上作一条有向线段（线段长相等），即为重力和浮力的示意图，如图所示
10．诗句“潭清疑水浅”告诉我们，清澈见底的池底看起来很浅，但实际可能很深（如图甲），所以不要贸然下水。请在图乙中作出人眼在B处看到池底A点的大致位置 SKIPIF 1 < 0 。
【答案】
【详解】池底反射的光线从水中斜射向空气时，在水面处发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，看到是池底变浅了的虚像；大致确定A的像点 SKIPIF 1 < 0 ，连接 SKIPIF 1 < 0 的连线，与水面交于O点，连接AO为入射光线，OB为折射光线，如图所示：
11．雯雯想要使卧室里的灯 SKIPIF 1 < 0 和 SKIPIF 1 < 0 都能独立工作。请你用笔画线代替导线将A、B两点的导线接入电路中，将电路图补充完整并满足雯雯的需求。
【答案】
【详解】如图所示，要满足两个灯泡能独立工作，所以此电路中的两盏灯 SKIPIF 1 < 0 和 SKIPIF 1 < 0 并联，一个开关控制一盏灯，为了保证用电安全，开关应先接在火线上，电路图如下图所示：
12．小周用碳膜电位器设计了一个可调亮度的电灯，如图所示，为了安全，她把电路元件安装在塑料外壳内，请根据安全用电的原则，把各元件连入家庭电路中，要求滑片顺时针滑动时小灯泡变亮。（碳膜电位器拥有开关的功能）
【答案】
【详解】滑片顺时针滑动时灯泡变亮，说明通过灯泡的电流变大，则电位器接入电路的电阻减小，因此应该接左侧和中间两个接线柱，且电位器接在火线与灯之间，如图所示：
13．如图所示，在学习光的反射时，老师在教室外的A点放置一块平面镜，把太阳光反射到了教室内的B点。请你利用所学知识画出A点放置的平面镜。
【答案】
【详解】连接AB，此线即为反射光线，然后作出入射光线和反射光线夹角的角平分线，即为法线，过A点再作一条线段与法线垂直，该线段的位置即为镜子的位置，如下图所示：
14．如图所示是一款小巧精致的蜻蜓平衡扩香器，它除了能放在金属底座上，“蜻蜓”还可以随意地停放在任何角落！点O为其重心，请画出“蜻蜓”停在书角时的受力示意图。
【答案】
【详解】“蜻蜓”停在书角时静止，受力平衡，受到的重力与支持力是一对平衡力，由于支持力作用点在书角处，而平衡力在同一直线上，故重力也过支持点，因而画出如图所示：
15．凸透镜对光线有会聚作用。某同学在图甲中练习作光路图，将折射光线b画成平行于主光轴，经检查发现这种画法错误。若入射光线位置不变，b的位置应该向上或向下偏一点，请在图乙中大致画出折射光路。
【答案】
【详解】从焦点发出的光线经过凸透镜后会平行于主光轴，根据图示可知，从焦点左侧发出的光线经过凸透镜后会向主光轴靠拢，如图所示：
16．如图甲所示是河南淮阳“曲桥渡贤”景观图，湖面倒映着桥影。图乙中A点表示水中桥影拱形顶部，请你画出乙图中人眼看见拱顶的光路图。
【答案】
【详解】由题可知，A的位置是拱顶通过水面所成的像，平面镜成的像与物体关于镜面对称，据此先画出拱顶的位置A’，连接人的眼睛和A，则连线与水面的交点为反射点，据此作出反射光线、入射光线，如图所示：
。
17．小明站在池水旁观赏鱼，恰好空中一只小鸟飞过，呈现“水中鱼鸟同游”的美景。请分别画出小明看见鱼的光路和看见D的光路图，图中A代表小明的眼睛、B代表看到的鱼、C代表小鸟，D代表小鸟在水中的像（图中未画出）。
【答案】
【详解】岸上的人看水里的物体，眼睛看东西会以为光线是沿直线传播的，连接BA，则实际的鱼在看到的鱼B的下方，小明看见鱼的光路如图中所示；平面镜成像中，像与物体关于平面镜对称，做C点关于水面的对称点D点，D点为小鸟在水中的像，连接DA，与水面的交点为入射点，连接入射点与A，并打上箭头得到反射光线，连接C点与入射点，并打上箭头，表示入射光线，如图所示：
18．请根据图中的三孔插座的过接情况，在方框内标出最上方的线是火线还是零线，并将图中的开关和控制的灯泡的电路图补充完整。
【答案】
【详解】根据图示可知，三孔插座的右孔接最上面的线，所以最上面的线为火线；上孔接的的是地线；左孔接触的是零线；开关接在火线与灯之间，灯的中间的接线柱与开关相接，螺旋套与零线相接，如图所示：
19．如图所示是某一中药电砂锅的电路原理图，请按照安全用电的原则将其正确接入家庭电路。其中电位器是调节电砂锅火力大小的装置，a、b、c是它的三个接线柱，旋钮带动滑片转动。（要求顺时针旋转旋钮时电砂锅的火力变大）
【答案】
【详解】根据题意可知，要求顺时针旋转旋钮时电砂锅的火力变大，此时通过电热丝的电流变大，电位器接入电路的电阻变小，则电位器的b、c接线柱接入电路中；电热丝、电位器串联接入电路中，开关接在电热丝与火线之间；金属外壳连接地线，如下图所示：
20．如图甲所示是奥运会圣火采集画面，其原理图如图乙；太阳光照到凹面镜上O点，光线经凹面镜反射后，射入采火器B点，请在图中画出反射光线，并通过作图确定镜面的位置（研究单条光线时可将凹面镜的一小段近似看成平面镜）。
【答案】
【详解】过入射点O作垂直于界面的法线，根据反射角等于入射角画出反射光线，如图所示：
一、作图题
1．周末小伟同家人一起参观某博物馆，如图所示是博物馆中的一个展品 SKIPIF 1 < 0 东汉铜奔马，其造型矫健精美，作昂首嘶鸣、疾足奔驰状，显示了一种勇往直前的豪情壮志，已知其重心位置在O点处。请你在图中作出它静止在水平展台上时的受力示意图。
【答案】
【详解】东汉铜奔马静止在水平展台上，受到竖直向下的重力和竖直向上的支持力，且大小相等、方向相反、作用在同一直线上，过重心 SKIPIF 1 < 0 点沿竖直向下的方向和竖直向上的方向分别画一条长度相等的有向线段，分别标出重力符号 SKIPIF 1 < 0 和支持力符号 SKIPIF 1 < 0 ，如图所示：
2．高铁行驶需要持续安全地获得电能，人们通过调整配重坠砣（如图甲）的数量改变悬挂绳的拉力，使高铁的供电高压线始终保持平直（如图乙）。请画出配重坠砣所受重力的示意图。
【答案】
【详解】配重坠砣受到的重力方向竖直向下，作用点在它的重心，故作图如下：
3．合肥逍遥津公园改造完成了，周末小鸣和家人一起去公园游览，如图， SKIPIF 1 < 0 是他们看到的水池中的观赏鱼的位置，请找出鱼大致的位置（保留作图痕迹）。
【答案】
【详解】人看到的鱼在水中，光是从水中斜射入空气中进入了人的眼睛，当光从水斜射入空气中时，折射角大于入射角，岸边的人感觉光是沿直线传播的，逆着光看去，好像是从像点处来的，连接人眼与 SKIPIF 1 < 0 即为折射光的位置，与界面的交点为入射点，像在实际鱼的上方，故鱼在像点的下方点S处，连接S到入射点即为入射光线，如图所示：
4．图甲是一款可调手机支架，支架由A、B两部分组成，B穿过A身上的不同插孔可以对支架进行调节。图乙是将手机放到支架上静止在水平桌面时的简化图。支架可看做一个杠杆，O为支点，手机对支架的力可以等效为动力 SKIPIF 1 < 0 。
（1）请画出动力F1的力臂 SKIPIF 1 < 0 ；
（2）为了保持支架稳定，请你在1、2两点中选出支架的重心并画出支架重力的示意图。
【答案】
【详解】将 SKIPIF 1 < 0 的作用线延长，从支点O画出动力作用线的垂直线段，即动力臂；由于支架可看做一个杠杆，O为支点，手机对支架的力可以等效为动力 SKIPIF 1 < 0 ，使得杠杆逆时针转动，则阻力必须使得杠杆顺时针转动，则竖直向下的重力的作用点必须在支点的右侧，从2位置画出重力的示意图，如下图所示：
5．如图甲为一个玻璃制作的实心工艺瓶，玻璃中A点嵌有装饰用的糖块。把工艺瓶放在平面镜上，镜中倒映着工艺瓶的像。其简化图如图乙，请在乙图中画出。
（1）B处眼睛看到A点糖块的光路图；
（2）工艺品上S点在平面镜中的像S'。
【答案】
【详解】（1）（2）糖块反射的光线由玻璃板中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人认为光是沿直线传播的，所以逆着折射光线看上去，感觉糖块更靠近折射面，作S点关于镜面的对称点 SKIPIF 1 < 0 ，即为工艺品上S点在平面镜中的像。如下图所示：
6．坤坤中考后想去北极旅行，他计划先乘坐穿越俄罗斯北极地区的旅游列车，再乘船由北冰洋东北航道进入北极圈，于是他设计一款北行小船（小船的船头一直指向北方），如图所示是坤坤的模拟实验，他将小船放入水盆中漂浮，小船在条形磁体的作用下顺时针转动，请标出：
（1）条形磁体左侧的极性；
（2）电源上端的极性；
（3）a点磁感线的方向。
【答案】
【详解】（1）（2）（3）小船的船头一直指向北方，说明小船的船头为N极，将小船放入水盆中漂浮，小船在条形磁体的作用下顺时针转动，因为异名磁极互相吸引，因此条形磁体左侧为S极；根据安培定则可知，电流从电磁铁的上端流入，下端流出，因此电源的上端为正极，下端为负极；在磁体外部，磁感线从磁体的N极出发，回到S极。如图所示：
7．现代的住宅小区，大门口都有车辆感应自动开闸系统。如图，当已经被录入车牌号码的小车来到小区门口时，感应开关 SKIPIF 1 < 0 闭合，起动杆会自动升起，小车顺利进出，之后，感应开关 SKIPIF 1 < 0 断开，起动杆会自动降落；而当未被录入车牌号码的小车来到小区门口时，起动杆不会升起，经过保安人员检查同意后，保安人员闭合手动开关 SKIPIF 1 < 0 ，起动杆才能升起，小车才能进出，之后，手动开关 SKIPIF 1 < 0 断开。请你用笔画线代替导线将方框内的器材连成符合上述要求的电路图（其中M是控制起动杆的电动机）。
【答案】
【详解】根据题意可知，当已经被录入车牌号码的小车来到小区门口时，感应开关 SKIPIF 1 < 0 闭合，起动杆会自动升起，小车顺利进出，之后，感应开关 SKIPIF 1 < 0 断开，起动杆会自动降落，这说明开关 SKIPIF 1 < 0 能控制电动机；而当未被录入车牌号码的小车来到小区门口时，起动杆不会升起，经过保安人员检查同意后，保安人员闭合手动开关 SKIPIF 1 < 0 ，起动杆才能升起，小车才能进出，之后，手动开关 SKIPIF 1 < 0 断开，这说明开关 SKIPIF 1 < 0 能控制电动机；由此可知，两个开关工作时互不影响，是并联的，然后与电动机串联在电路中，如图所示：
8．如图，质量均匀分布、形状不规则的物体A用细绳系于杠杆MN上。请你在图中画出：
①物体A的重心的大概位置并标上字母O；
②作用在M点上、使杠杆MN静止在图中位置的最小力F的方向以及该力的力臂L。（以上请保留必要的作图痕迹）
【答案】
【详解】①重力的方向是竖直向下的，A的重心在细绳的方向上，重心在A的中心附近；
②由杠杆平衡条件 SKIPIF 1 < 0 可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，动力作用在M点，当OM作为动力臂时动力臂最长，此时动力最小，连接OM就是最长的动力臂；根据杠杆平衡的条件，要使杠杆平衡，动力方向向下，据此过M点垂直于OM向左上方向作出最小力F的示意图，如图所示：
9．如图所示，用弹簧测力计吊起一只装满水的小塑料袋（袋内不留空气，且为薄塑料袋），如图所示，水袋完全浸没在水中时，请你画出水袋受力的示意图。
【答案】
【详解】小塑料袋（包括袋内的水）浸没在水中时受竖直向上的浮力和竖直向下的重力作用；
塑料袋的重力忽略不计，袋内装满水，当塑料袋全部浸没水中时，排开水的体积等于塑料袋内水的体积，即：V排=V水，所以排开水的重力（浮力）等于袋内水的重力，即
F浮=G水
由O点分别竖直向下、竖直向上作一条有向线段（线段长相等），即为重力和浮力的示意图，如图所示
10．诗句“潭清疑水浅”告诉我们，清澈见底的池底看起来很浅，但实际可能很深（如图甲），所以不要贸然下水。请在图乙中作出人眼在B处看到池底A点的大致位置 SKIPIF 1 < 0 。
【答案】
【详解】池底反射的光线从水中斜射向空气时，在水面处发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，看到是池底变浅了的虚像；大致确定A的像点 SKIPIF 1 < 0 ，连接 SKIPIF 1 < 0 的连线，与水面交于O点，连接AO为入射光线，OB为折射光线，如图所示：
11．雯雯想要使卧室里的灯 SKIPIF 1 < 0 和 SKIPIF 1 < 0 都能独立工作。请你用笔画线代替导线将A、B两点的导线接入电路中，将电路图补充完整并满足雯雯的需求。
【答案】
【详解】如图所示，要满足两个灯泡能独立工作，所以此电路中的两盏灯 SKIPIF 1 < 0 和 SKIPIF 1 < 0 并联，一个开关控制一盏灯，为了保证用电安全，开关应先接在火线上，电路图如下图所示：
12．小周用碳膜电位器设计了一个可调亮度的电灯，如图所示，为了安全，她把电路元件安装在塑料外壳内，请根据安全用电的原则，把各元件连入家庭电路中，要求滑片顺时针滑动时小灯泡变亮。（碳膜电位器拥有开关的功能）
【答案】
【详解】滑片顺时针滑动时灯泡变亮，说明通过灯泡的电流变大，则电位器接入电路的电阻减小，因此应该接左侧和中间两个接线柱，且电位器接在火线与灯之间，如图所示：
13．如图所示，在学习光的反射时，老师在教室外的A点放置一块平面镜，把太阳光反射到了教室内的B点。请你利用所学知识画出A点放置的平面镜。
【答案】
【详解】连接AB，此线即为反射光线，然后作出入射光线和反射光线夹角的角平分线，即为法线，过A点再作一条线段与法线垂直，该线段的位置即为镜子的位置，如下图所示：
14．如图所示是一款小巧精致的蜻蜓平衡扩香器，它除了能放在金属底座上，“蜻蜓”还可以随意地停放在任何角落！点O为其重心，请画出“蜻蜓”停在书角时的受力示意图。
【答案】
【详解】“蜻蜓”停在书角时静止，受力平衡，受到的重力与支持力是一对平衡力，由于支持力作用点在书角处，而平衡力在同一直线上，故重力也过支持点，因而画出如图所示：
15．凸透镜对光线有会聚作用。某同学在图甲中练习作光路图，将折射光线b画成平行于主光轴，经检查发现这种画法错误。若入射光线位置不变，b的位置应该向上或向下偏一点，请在图乙中大致画出折射光路。
【答案】
【详解】从焦点发出的光线经过凸透镜后会平行于主光轴，根据图示可知，从焦点左侧发出的光线经过凸透镜后会向主光轴靠拢，如图所示：
16．如图甲所示是河南淮阳“曲桥渡贤”景观图，湖面倒映着桥影。图乙中A点表示水中桥影拱形顶部，请你画出乙图中人眼看见拱顶的光路图。
【答案】
【详解】由题可知，A的位置是拱顶通过水面所成的像，平面镜成的像与物体关于镜面对称，据此先画出拱顶的位置A’，连接人的眼睛和A，则连线与水面的交点为反射点，据此作出反射光线、入射光线，如图所示：
。
17．小明站在池水旁观赏鱼，恰好空中一只小鸟飞过，呈现“水中鱼鸟同游”的美景。请分别画出小明看见鱼的光路和看见D的光路图，图中A代表小明的眼睛、B代表看到的鱼、C代表小鸟，D代表小鸟在水中的像（图中未画出）。
【答案】
【详解】岸上的人看水里的物体，眼睛看东西会以为光线是沿直线传播的，连接BA，则实际的鱼在看到的鱼B的下方，小明看见鱼的光路如图中所示；平面镜成像中，像与物体关于平面镜对称，做C点关于水面的对称点D点，D点为小鸟在水中的像，连接DA，与水面的交点为入射点，连接入射点与A，并打上箭头得到反射光线，连接C点与入射点，并打上箭头，表示入射光线，如图所示：
18．请根据图中的三孔插座的过接情况，在方框内标出最上方的线是火线还是零线，并将图中的开关和控制的灯泡的电路图补充完整。
【答案】
【详解】根据图示可知，三孔插座的右孔接最上面的线，所以最上面的线为火线；上孔接的的是地线；左孔接触的是零线；开关接在火线与灯之间，灯的中间的接线柱与开关相接，螺旋套与零线相接，如图所示：
19．如图所示是某一中药电砂锅的电路原理图，请按照安全用电的原则将其正确接入家庭电路。其中电位器是调节电砂锅火力大小的装置，a、b、c是它的三个接线柱，旋钮带动滑片转动。（要求顺时针旋转旋钮时电砂锅的火力变大）
【答案】
【详解】根据题意可知，要求顺时针旋转旋钮时电砂锅的火力变大，此时通过电热丝的电流变大，电位器接入电路的电阻变小，则电位器的b、c接线柱接入电路中；电热丝、电位器串联接入电路中，开关接在电热丝与火线之间；金属外壳连接地线，如下图所示：
20．如图甲所示是奥运会圣火采集画面，其原理图如图乙；太阳光照到凹面镜上O点，光线经凹面镜反射后，射入采火器B点，请在图中画出反射光线，并通过作图确定镜面的位置（研究单条光线时可将凹面镜的一小段近似看成平面镜）。
【答案】
【详解】过入射点O作垂直于界面的法线，根据反射角等于入射角画出反射光线，如图所示：
