压轴培优专题02 作图专题 -中考物理【高分突破专项】压轴题培优专题精练

这是一份压轴培优专题02 作图专题 -中考物理【高分突破专项】压轴题培优专题精练，文件包含压轴培优专题02作图专题-中考物理高分·突破压轴题培优专题精练教师卷docx、压轴培优专题02作图专题-中考物理高分·突破压轴题培优专题精练学生卷docx等2份试卷配套教学资源，其中试卷共22页， 欢迎下载使用。

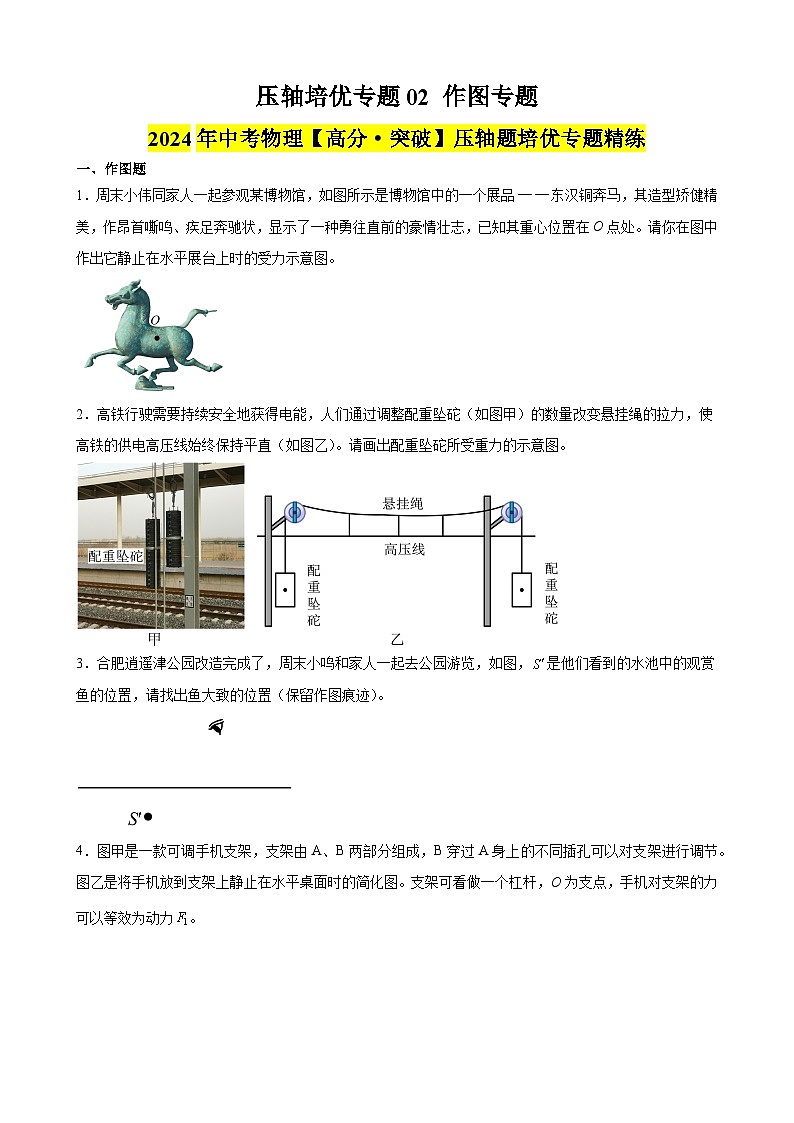

一、作图题
1．周末小伟同家人一起参观某博物馆，如图所示是博物馆中的一个展品东汉铜奔马，其造型矫健精美，作昂首嘶鸣、疾足奔驰状，显示了一种勇往直前的豪情壮志，已知其重心位置在O点处。请你在图中作出它静止在水平展台上时的受力示意图。

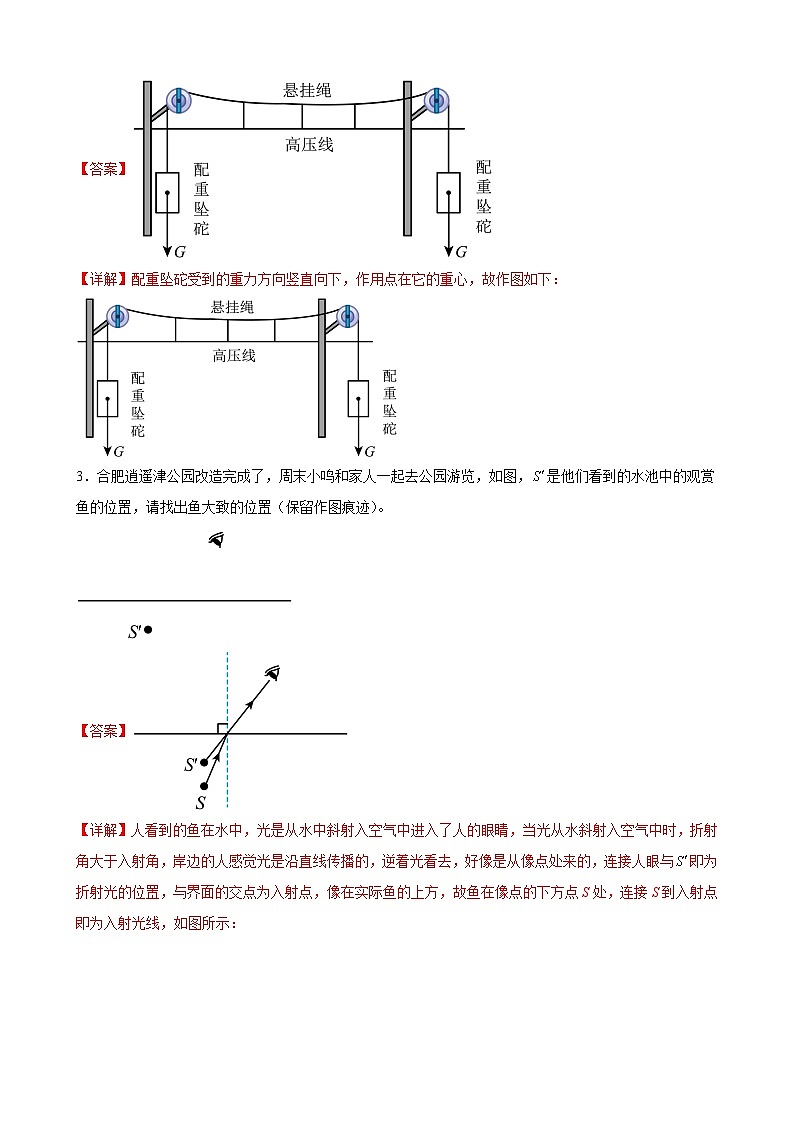

2．高铁行驶需要持续安全地获得电能，人们通过调整配重坠砣（如图甲）的数量改变悬挂绳的拉力，使高铁的供电高压线始终保持平直（如图乙）。请画出配重坠砣所受重力的示意图。
3．合肥逍遥津公园改造完成了，周末小鸣和家人一起去公园游览，如图，是他们看到的水池中的观赏鱼的位置，请找出鱼大致的位置（保留作图痕迹）。

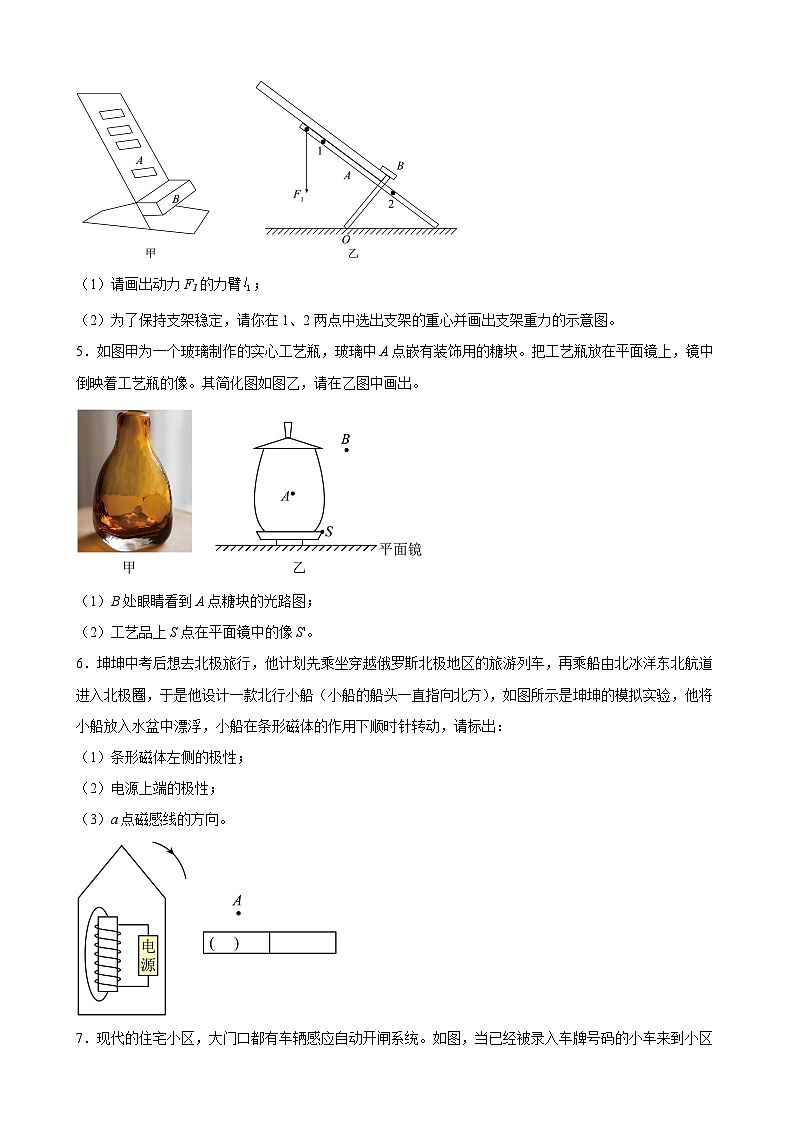

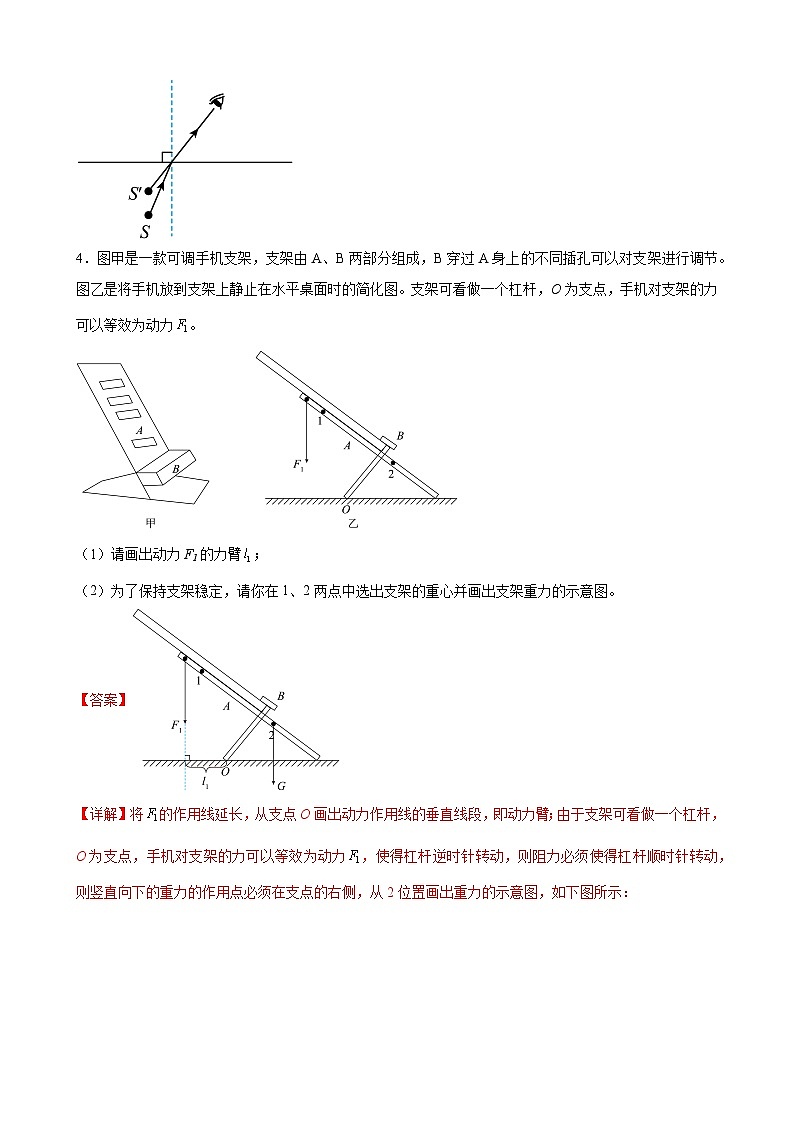

4．图甲是一款可调手机支架，支架由A、B两部分组成，B穿过A身上的不同插孔可以对支架进行调节。图乙是将手机放到支架上静止在水平桌面时的简化图。支架可看做一个杠杆，O为支点，手机对支架的力可以等效为动力。

（1）请画出动力F1的力臂；
（2）为了保持支架稳定，请你在1、2两点中选出支架的重心并画出支架重力的示意图。
5．如图甲为一个玻璃制作的实心工艺瓶，玻璃中A点嵌有装饰用的糖块。把工艺瓶放在平面镜上，镜中倒映着工艺瓶的像。其简化图如图乙，请在乙图中画出。

（1）B处眼睛看到A点糖块的光路图；
（2）工艺品上S点在平面镜中的像S'。
6．坤坤中考后想去北极旅行，他计划先乘坐穿越俄罗斯北极地区的旅游列车，再乘船由北冰洋东北航道进入北极圈，于是他设计一款北行小船（小船的船头一直指向北方），如图所示是坤坤的模拟实验，他将小船放入水盆中漂浮，小船在条形磁体的作用下顺时针转动，请标出：
（1）条形磁体左侧的极性；
（2）电源上端的极性；
（3）a点磁感线的方向。

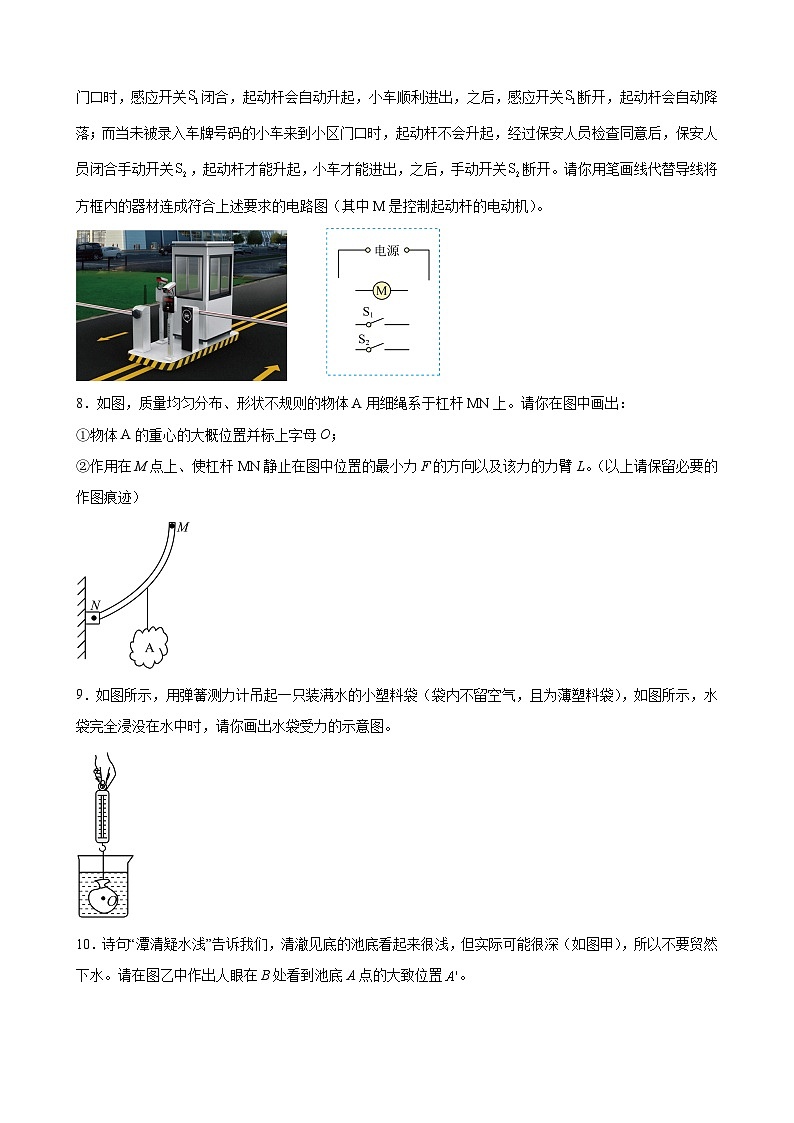

7．现代的住宅小区，大门口都有车辆感应自动开闸系统。如图，当已经被录入车牌号码的小车来到小区门口时，感应开关闭合，起动杆会自动升起，小车顺利进出，之后，感应开关断开，起动杆会自动降落；而当未被录入车牌号码的小车来到小区门口时，起动杆不会升起，经过保安人员检查同意后，保安人员闭合手动开关，起动杆才能升起，小车才能进出，之后，手动开关断开。请你用笔画线代替导线将方框内的器材连成符合上述要求的电路图（其中M是控制起动杆的电动机）。
8．如图，质量均匀分布、形状不规则的物体A用细绳系于杠杆MN上。请你在图中画出：
①物体A的重心的大概位置并标上字母O；
②作用在M点上、使杠杆MN静止在图中位置的最小力F的方向以及该力的力臂L。（以上请保留必要的作图痕迹）
9．如图所示，用弹簧测力计吊起一只装满水的小塑料袋（袋内不留空气，且为薄塑料袋），如图所示，水袋完全浸没在水中时，请你画出水袋受力的示意图。

10．诗句“潭清疑水浅”告诉我们，清澈见底的池底看起来很浅，但实际可能很深（如图甲），所以不要贸然下水。请在图乙中作出人眼在B处看到池底A点的大致位置。

11．雯雯想要使卧室里的灯和都能独立工作。请你用笔画线代替导线将A、B两点的导线接入电路中，将电路图补充完整并满足雯雯的需求。

12．小周用碳膜电位器设计了一个可调亮度的电灯，如图所示，为了安全，她把电路元件安装在塑料外壳内，请根据安全用电的原则，把各元件连入家庭电路中，要求滑片顺时针滑动时小灯泡变亮。（碳膜电位器拥有开关的功能）
13．如图所示，在学习光的反射时，老师在教室外的A点放置一块平面镜，把太阳光反射到了教室内的B点。请你利用所学知识画出A点放置的平面镜。

14．如图所示是一款小巧精致的蜻蜓平衡扩香器，它除了能放在金属底座上，“蜻蜓”还可以随意地停放在任何角落！点O为其重心，请画出“蜻蜓”停在书角时的受力示意图。
15．凸透镜对光线有会聚作用。某同学在图甲中练习作光路图，将折射光线b画成平行于主光轴，经检查发现这种画法错误。若入射光线位置不变，b的位置应该向上或向下偏一点，请在图乙中大致画出折射光路。
16．如图甲所示是河南淮阳“曲桥渡贤”景观图，湖面倒映着桥影。图乙中A点表示水中桥影拱形顶部，请你画出乙图中人眼看见拱顶的光路图。
17．小明站在池水旁观赏鱼，恰好空中一只小鸟飞过，呈现“水中鱼鸟同游”的美景。请分别画出小明看见鱼的光路和看见D的光路图，图中A代表小明的眼睛、B代表看到的鱼、C代表小鸟，D代表小鸟在水中的像（图中未画出）。

18．请根据图中的三孔插座的过接情况，在方框内标出最上方的线是火线还是零线，并将图中的开关和控制的灯泡的电路图补充完整。

19．如图所示是某一中药电砂锅的电路原理图，请按照安全用电的原则将其正确接入家庭电路。其中电位器是调节电砂锅火力大小的装置，a、b、c是它的三个接线柱，旋钮带动滑片转动。（要求顺时针旋转旋钮时电砂锅的火力变大）

20．如图甲所示是奥运会圣火采集画面，其原理图如图乙；太阳光照到凹面镜上O点，光线经凹面镜反射后，射入采火器B点，请在图中画出反射光线，并通过作图确定镜面的位置（研究单条光线时可将凹面镜的一小段近似看成平面镜）。
