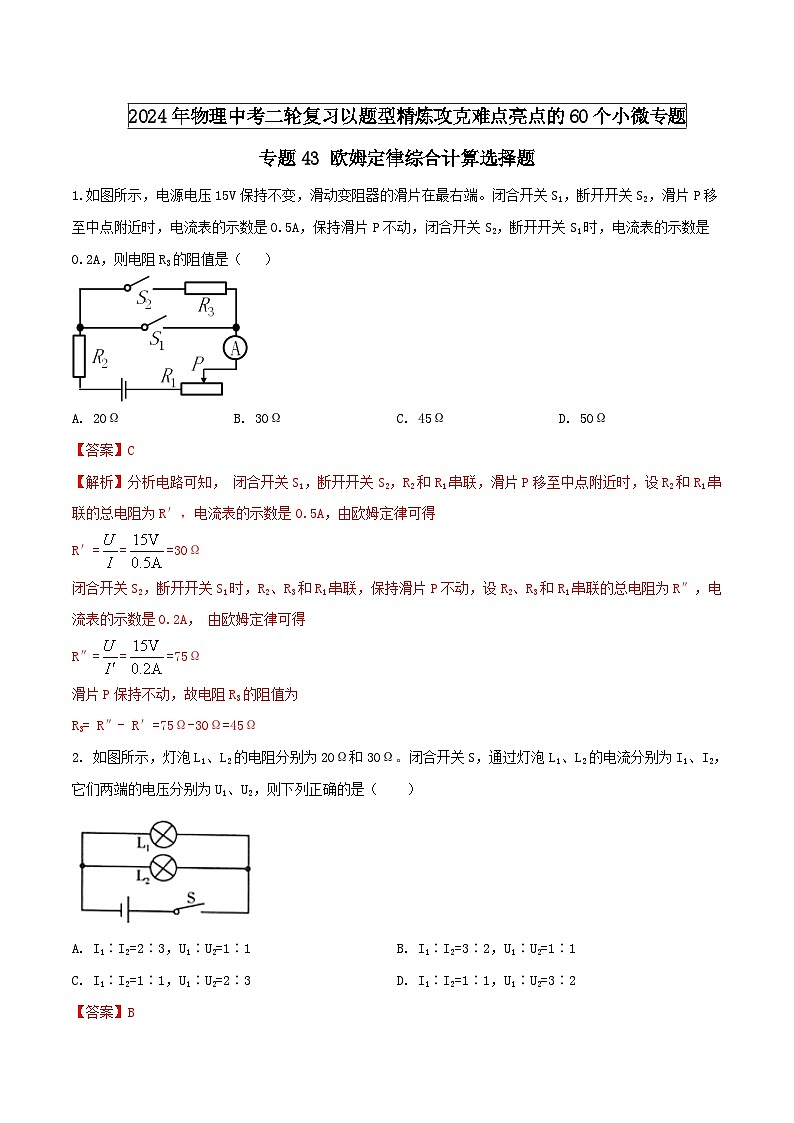

1.如图所示，电源电压15V保持不变，滑动变阻器的滑片在最右端。闭合开关S1，断开开关S2，滑片P移至中点附近时，电流表的示数是0.5A，保持滑片P不动，闭合开关S2，断开开关S1时，电流表的示数是0.2A，则电阻R3的阻值是（ ）
A. 20ΩB. 30ΩC. 45ΩD. 50Ω
【答案】C
【解析】分析电路可知， 闭合开关S1，断开开关S2，R2和R1串联，滑片P移至中点附近时，设R2和R1串联的总电阻为R′，电流表的示数是0.5A，由欧姆定律可得
R′===30Ω
闭合开关S2，断开开关S1时，R2、R3和R1串联，保持滑片P不动，设R2、R3和R1串联的总电阻为R″，电流表的示数是0.2A， 由欧姆定律可得
R″===75Ω
滑片P保持不动，故电阻R3的阻值为
R3= R″- R′=75Ω-30Ω=45Ω

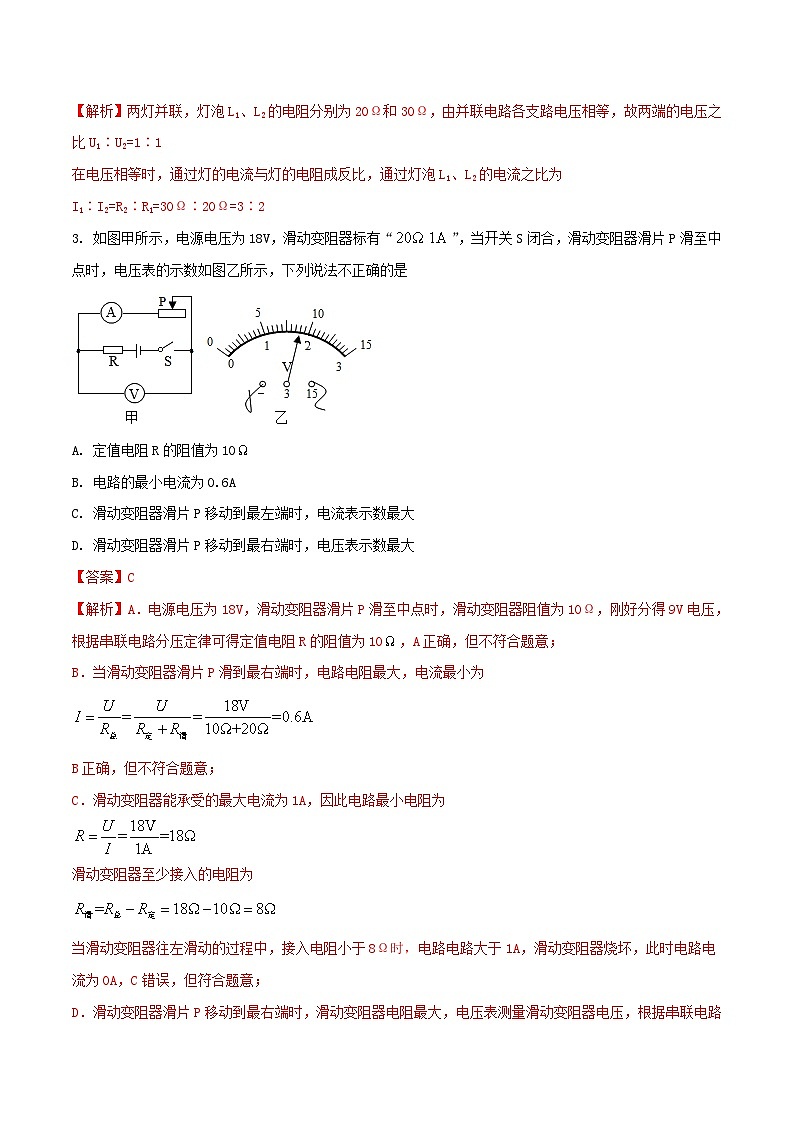

2. 如图所示，灯泡L1、L2的电阻分别为20Ω和30Ω。闭合开关S，通过灯泡L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则下列正确的是（ ）
A. I1∶I2=2∶3，U1∶U2=1∶1B. I1∶I2=3∶2，U1∶U2=1∶1
C. I1∶I2=1∶1，U1∶U2=2∶3D. I1∶I2=1∶1，U1∶U2=3∶2
【答案】B
【解析】两灯并联，灯泡L1、L2的电阻分别为20Ω和30Ω，由并联电路各支路电压相等，故两端的电压之比U1∶U2=1∶1
在电压相等时，通过灯的电流与灯的电阻成反比，通过灯泡L1、L2的电流之比为
I1∶I2=R2∶R1=30Ω∶20Ω=3∶2
3. 如图甲所示，电源电压为18V，滑动变阻器标有“”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是
A. 定值电阻R的阻值为10
B. 电路的最小电流为0.6A
C. 滑动变阻器滑片P移动到最左端时，电流表示数最大
D. 滑动变阻器滑片P移动到最右端时，电压表示数最大
【答案】C
【解析】A．电源电压为18V，滑动变阻器滑片P滑至中点时，滑动变阻器阻值为10Ω，刚好分得9V电压，根据串联电路分压定律可得定值电阻R的阻值为10，A正确，但不符合题意；
B．当滑动变阻器滑片P滑到最右端时，电路电阻最大，电流最小为
B正确，但不符合题意；
C．滑动变阻器能承受的最大电流为1A，因此电路最小电阻为
滑动变阻器至少接入的电阻为
当滑动变阻器往左滑动的过程中，接入电阻小于8Ω时，电路电路大于1A，滑动变阻器烧坏，此时电路电流为0A，C错误，但符合题意；
D．滑动变阻器滑片P移动到最右端时，滑动变阻器电阻最大，电压表测量滑动变阻器电压，根据串联电路分压原理可知，电压表示数最大，D正确，但不符合题意。

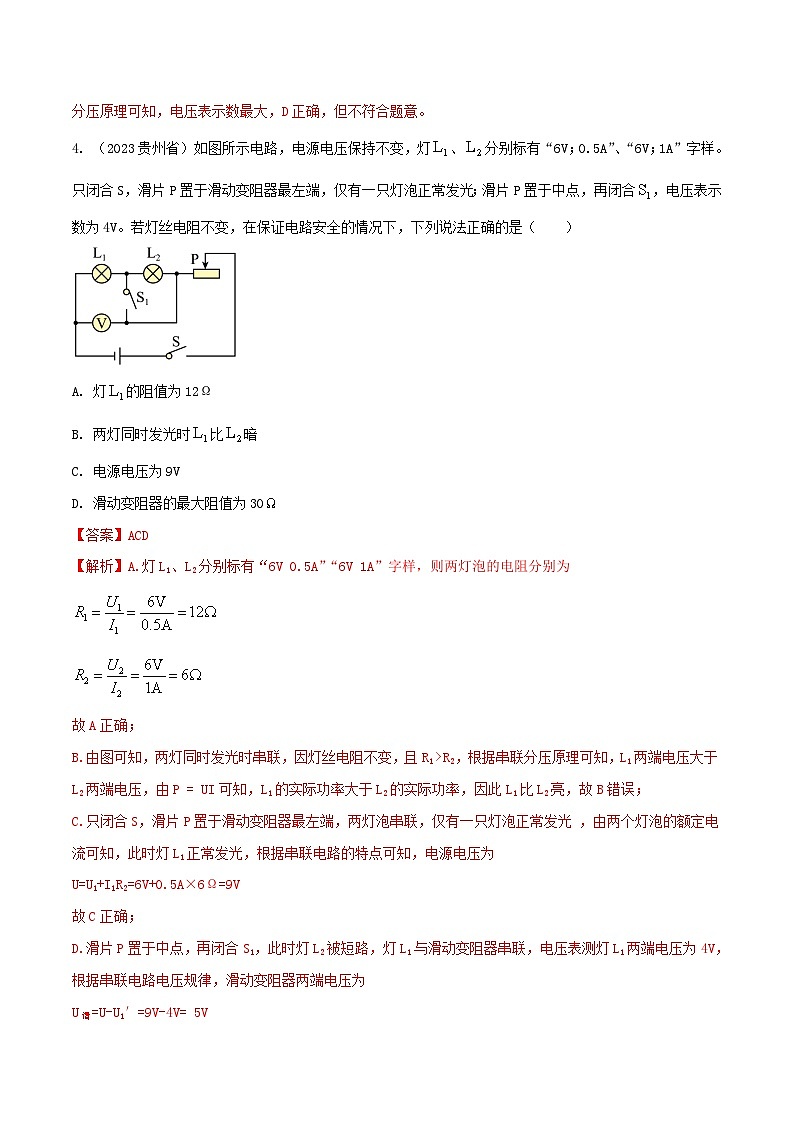

4. （2023贵州省）如图所示电路，电源电压保持不变，灯、分别标有“6V；0.5A”、“6V；1A”字样。只闭合S，滑片P置于滑动变阻器最左端，仅有一只灯泡正常发光；滑片P置于中点，再闭合，电压表示数为4V。若灯丝电阻不变，在保证电路安全的情况下，下列说法正确的是（ ）

A. 灯的阻值为12Ω
B. 两灯同时发光时比暗
C. 电源电压为9V
D. 滑动变阻器的最大阻值为30
【答案】ACD
【解析】A.灯L1、L2分别标有“6V 0.5A”“6V 1A”字样，则两灯泡的电阻分别为
故A正确；
B.由图可知，两灯同时发光时串联，因灯丝电阻不变，且R1 > R2，根据串联分压原理可知，L1两端电压大于L2两端电压，由P = UI可知，L1的实际功率大于L2的实际功率，因此L1比L2亮，故B错误；
C.只闭合S，滑片P置于滑动变阻器最左端，两灯泡串联，仅有一只灯泡正常发光 ，由两个灯泡的额定电流可知，此时灯L1正常发光，根据串联电路的特点可知，电源电压为
U=U1+I1R2=6V+0.5A×6Ω=9V
故C正确；
D.滑片P置于中点，再闭合S1，此时灯L2被短路，灯L1与滑动变阻器串联，电压表测灯L1两端电压为4V，根据串联电路电压规律，滑动变阻器两端电压为
U滑=U-U1′=9V-4V= 5V
根据串联分压原理可知
即
解得：R滑=15Ω，滑动变阻器的最大阻值为
R滑大=2R滑=2×15Ω=30Ω
故D正确。故选ACD。
5. （2023湖南郴州）如图所示，电阻、为定值电阻，电源电压保持不变。当开关闭合，接a端时，电流表示数为I；当开关闭合，接b端时，电流表示数为2I，则未知电阻的阻值是（ ）

A.B. C. D.
【答案】D
【解析】根据电路图可知，当开关闭合，接a端时，电流表示数为I，由欧姆定律可知，电源电压为
当开关闭合，接b端时，电流表示数为2I，由欧姆定律可知，电源电压为
由于电源电压保持不变，则有
解得
6.（2023山东临沂） 如图所示电路的电源电压为1.5V，电阻R1的阻值为2Ω，闭合开关后，电流表的示数为0.3A，则（ ）

A. 通过R1的电流大于0.3AB. 电阻R1和R2是并联的
C. 电压表的示数为0.9VD. 电阻R2的阻值为3Ω
【答案】D
【解析】由实物图可知，电流从电源正极流出，依次流过开关、电阻R1、电流表、电阻R2、最后流回电源负极，所以电阻R1和R2是串联的，电压表并联在R1两端测R1两端的电压；
A．已知电流表的示数为0.3A，由串联电路各处电流相等可知，通过R1的电流等于0.3A，故A不符合题意；
B．电阻R1和R2是串联的，故B不符合题意；
C．由可知，电阻R1两端的电压为
电压表测R1两端的电压，所以电压表的示数为0.6V，故C不符合题意；
D．电阻R2的阻值为
故D符合题意。故选D。
7. 如图所示，电源电压为5V，闭合开关S，电压表的示数为1V。则（ ）
A. 通过灯泡L1的电流比L2的电流大 B. 灯泡L1两端的电压是1V
C. 灯泡L1和L2的电阻之比是4∶1 D. 若灯泡L2灯丝烧断，电压表示数为零
【答案】BD
【解析】
AB．由图知，两灯串联在电路中，电压表测L1两端电压，即L1两端的电压是1V，故B正确；
串联电路中电流处处相等，所以通过灯泡L1的电流和L2的电流相等，故A错误；
C．由串联电路的电压特点知，U2=U-U1=5V-1V=4V，通过两灯电流相等，由欧姆定律有： ，即： ，故C错误；
D．由图知，若灯泡L2灯丝烧断，则整个电路断路，所以电压表示数为0，故D正确。
8. 如图所示，定值电阻R1=5Ω，R2=10Ω，开关S闭合时，R1∶R2两端的电压分别是U1、U2，通过的电流分别是I1、I2，下列关系正确的是（ ）
A. I1∶I2=1∶1B. I1∶I2=1∶2
C. U1∶U2=1∶1D. U1∶U2=2∶1
【答案】A
【解析】AB．由图可知，R1与R2串联，串联电路中的电流处处相等，则A正确，B错误；
CD．R1、R2两端的电压之比
故CD错误。故选A。
9. 如图所示电源电压不变,当开关S1闭合、S2断开时,电流表的示数为0.4 A;当S1和S2都闭合时,电流表的示数为1.6 A,则电阻R1与R2的比值为（ ）
A. 1∶2B. 2∶1
C. 1∶3D. 3∶1
【答案】C
【解析】当开关S1闭合、S2断开时，R1与R2串联，电流表测电路中的电流，当S1和S2都闭合时，电路为R1的简单电路，电流表测电路中的电流，由欧姆定律得：
（1）（2）
由（1）（2）计算得出： ，故C选项是正确．故选C
10. 如图所示，电源两端电压为3V，。闭合开关S，电流表示数为0.1A，下列说法正确的是（ ）
A. 通过的电流为0.6AB. 的电阻为25Ω
C. 两端的电压为3VD. 两端的电压为2.5V
【答案】B
【解析】A．该电路是串联电路，在串联电路中电流处处相等，电流表示数为0.1A，所以通过的电流为0.1A，故A错误；
B．电源电压为3V，由欧姆定律可知电路的总电阻
则的电阻
故B正确；
C．两端的电压
故C错误；
D．两端的电压
故D错误。故选B。
11. 图所示的电路中，电阻阻值R1U2B. U1I2D. I1=I2
【答案】C
【解析】AB．由图可知，两电阻并联，根据并联电路电压特点可知，U1=U2，故AB错误；
CD．两电阻两端的电压相等，I1R1=I2R2，由于R1I2，故C正确，D错误。
故选C。
12. 如图所示，电源电压不变，电阻，闭合开关，小明在实验过程中仅记录了三只电表的示数，分别为1、4、5，但漏记了单位。关于所用电源的电压和电阻R1的阻值，下列判断正确的是（ ）
A. 4V 2ΩB. 5V 1ΩC. 4V 1ΩD. 2V 2Ω
【答案】C
【解析】由电路图可知，两电阻并联，电压表测电源的电压，A2测干路电流，A1测R2支路的电流，并联电路中各支路两端的电压相等，根据欧姆定律可得
在1、4、5三个数中找到两个是四倍关系的数，即U=4V，I2=1A，则余下的一个数即为I=5A，所以，电源电压U=4V；并联电路中干路电流等于各支路电流之和，所以，通过R1的电流
则R1的电阻值为
故ABD错误，C正确。故选C。
13.如图为自动测定油箱内油量的装置原理图，电源电压为36V，R为滑动变阻器，R0为定值电阻，电流表的量程为0～0.6A，电压表的量程为0～36V。油箱中的油量是通过电流表或电压表的示数反映出来的，且表的最大量程对应油箱最大油量，当油箱内的油面在最高或最低位置时，滑动变阻器的滑片P恰好能分别滑至两端，当油面达到最低位置时，反映油量的电表示数为最大量程的。下列说法错误的是（ ）
A. R0阻值为60Ω
B. 滑动变阻器的阻值变化范围为0～300Ω
C. 当滑动变阻器的滑片P在中点时，电压表的示数为21V
D. 当滑动变阻器滑片P在中点时，电流表的示数为0.17A
【答案】C
【解析】A．滑动变阻器接入电路的阻值为零，电流表的示数最大，根据
可知：定值电阻R0的阻值应为
故A正确，不符合题意；
B．当油箱内油面达到最低位置时，滑动变阻器接入电路的阻值最大，电路的电流最小；根据反映油量的电表的最大示数为最大量程的可知
根据可知电路总电阻
根据串联电路的总电阻等于各电阻之和可知：滑动变阻器的最大阻值为
所以滑动变阻器的阻值变化范围为0～300Ω；故B正确，不符合题意
CD．因为滑片在中点，所以滑动变阻器接入电路的电阻为
此时电流为
故C错误，符合题意，D正确，不符合题意。故选C。
14. 如图所示，电源电压为3V，R0的阻值为5Ω，滑动变阻器R的最大阻值为10Ω，a、b为滑动变阻器两个端点。闭合开关，下列说法正确的是（ ）
A. 若将滑片移动到a端，电路仍能正常工作
B. 滑片在b端时，电流表A1示数为0.3A
C. 滑片由b端向a端移动，电流表A2示数变大
D. 滑片移动到中点时，电流表A1与A2示数比为2∶1
【答案】D
【解析】A．若将滑片移动到a端，滑动变阻器R没有接入电路，电路被短路，故电路不能正常工作，故A错误；
B．滑片在b端时，R0与R并联，电流表A1测量电路中总电流，此时R的最大阻值为10Ω，则电流表A1示数为
故电流表A1示数为0.9A，故B错误；
C．滑片由b端向a端移动，R0与R并联，电流表A2测量通过R0的电流，滑动变阻器R的阻值减小，但是并联电路中各支路互不影响，则电流表A2示数不变，故C错误；
D．滑片移动到中点时，R0与并联，电流表A2测量通过R0的电流为
电流表A1测量电路中总电流为
则两表示数比为
故此时电流表A1与A2示数比为2∶1，故D正确。故选D。
15.张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（ ）

A. 当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 A
B. 将甲、乙两导体并联后接到电压为3 V的电源上时，干路中的电流为0.9 A
C. 通过导体甲的电流与其两端的电压成正比
D. 导体甲的电阻大于导体乙的电阻
【答案】D
【解析】A. 由图象可知，当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A，故A正确；B. 将甲、乙两导体并联后接到电压为3V的电源上时，因并联电路中各支路两端的电压相等，所以,U甲＝U乙＝3V，由图象可知,此时通过两导体的电流分别为I甲＝0.6A，I乙＝0.3A，因并联电路中干路电流等于各支路电流之和，所以，干路中的电流：I＝I甲+I乙＝0.6A+0.3A＝0.9A，故B正确；C. 由图象可知，通过甲、乙两电阻的电流与各自两端的电压成正比例函数，即通过导体甲、乙的电流与两端的电压成正比，故C正确；D. 由图象可知,当U甲＝U乙＝3V时,I甲＝0.6A>I乙＝0.3A，由I＝的变形式R＝可知,R甲
