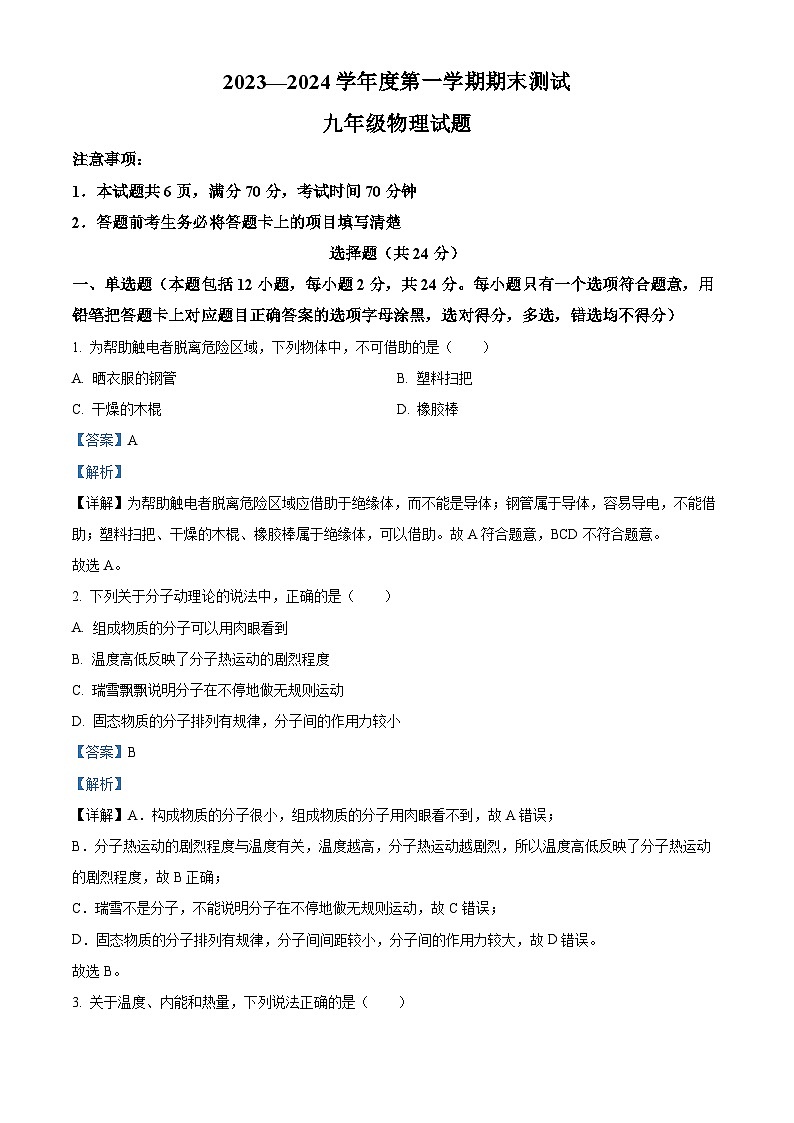

    山东省菏泽市东明县2023-2024学年九年级上学期期末考试物理试题01

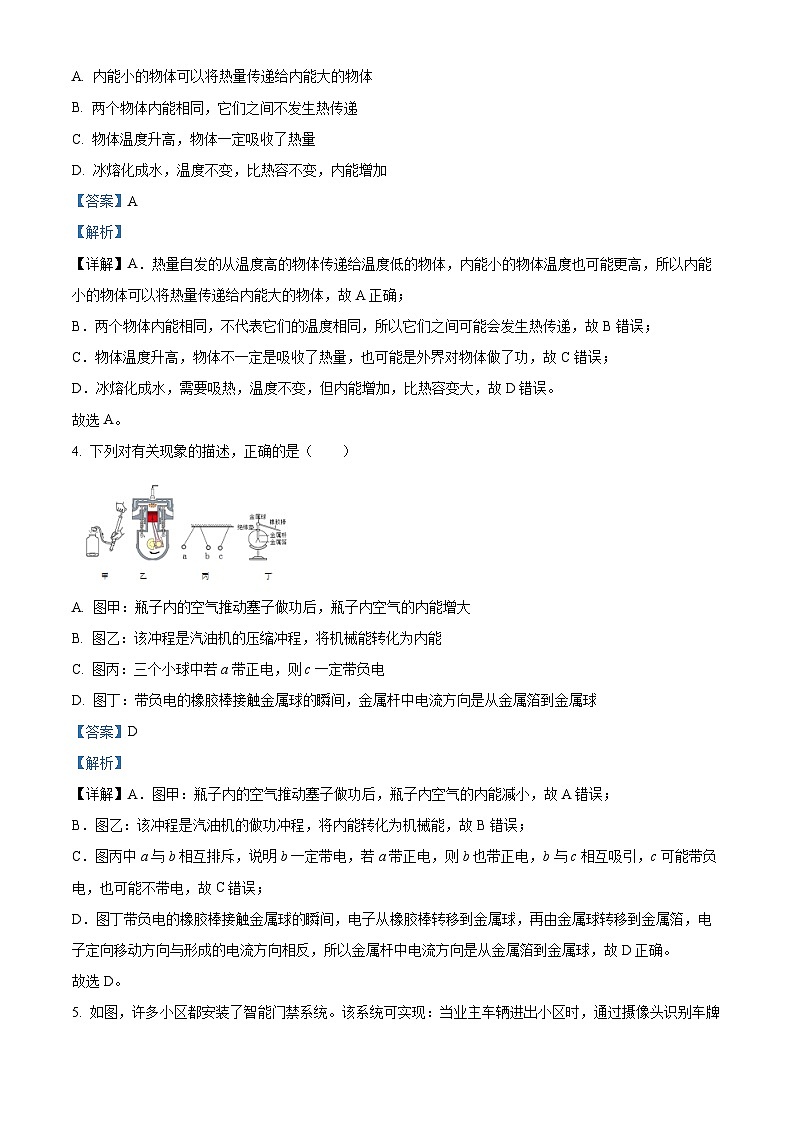

    山东省菏泽市东明县2023-2024学年九年级上学期期末考试物理试题02
    山东省菏泽市东明县2023-2024学年九年级上学期期末考试物理试题03
    还剩13页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    山东省菏泽市东明县2023-2024学年九年级上学期期末考试物理试题

    展开
    这是一份山东省菏泽市东明县2023-2024学年九年级上学期期末考试物理试题,共16页。

    1.本试题共6页,满分70分,考试时间70分钟
    2.答题前考生务必将答题卡上的项目填写清楚
    选择题(共24分)
    一、单选题(本题包括12小题,每小题2分,共24分。每小题只有一个选项符合题意,用铅笔把答题卡上对应题目正确答案的选项字母涂黑,选对得分,多选,错选均不得分)
    1. 为帮助触电者脱离危险区域,下列物体中,不可借助的是( )
    A. 晒衣服的钢管B. 塑料扫把
    C. 干燥的木棍D. 橡胶棒
    【答案】A
    【解析】
    【详解】为帮助触电者脱离危险区域应借助于绝缘体,而不能是导体;钢管属于导体,容易导电,不能借助;塑料扫把、干燥的木棍、橡胶棒属于绝缘体,可以借助。故A符合题意,BCD不符合题意。
    故选A。
    2. 下列关于分子动理论的说法中,正确的是( )
    A. 组成物质的分子可以用肉眼看到
    B. 温度高低反映了分子热运动的剧烈程度
    C. 瑞雪飘飘说明分子在不停地做无规则运动
    D. 固态物质的分子排列有规律,分子间的作用力较小
    【答案】B
    【解析】
    【详解】A.构成物质的分子很小,组成物质的分子用肉眼看不到,故A错误;
    B.分子热运动的剧烈程度与温度有关,温度越高,分子热运动越剧烈,所以温度高低反映了分子热运动的剧烈程度,故B正确;
    C.瑞雪不是分子,不能说明分子在不停地做无规则运动,故C错误;
    D.固态物质的分子排列有规律,分子间间距较小,分子间的作用力较大,故D错误。
    故选B。
    3. 关于温度、内能和热量,下列说法正确的是( )
    A. 内能小的物体可以将热量传递给内能大的物体
    B. 两个物体内能相同,它们之间不发生热传递
    C. 物体温度升高,物体一定吸收了热量
    D. 冰熔化成水,温度不变,比热容不变,内能增加
    【答案】A
    【解析】
    【详解】A.热量自发的从温度高的物体传递给温度低的物体,内能小的物体温度也可能更高,所以内能小的物体可以将热量传递给内能大的物体,故A正确;
    B.两个物体内能相同,不代表它们的温度相同,所以它们之间可能会发生热传递,故B错误;
    C.物体温度升高,物体不一定是吸收了热量,也可能是外界对物体做了功,故C错误;
    D.冰熔化成水,需要吸热,温度不变,但内能增加,比热容变大,故D错误。
    故选A。
    4. 下列对有关现象的描述,正确的是( )
    A. 图甲:瓶子内的空气推动塞子做功后,瓶子内空气的内能增大
    B. 图乙:该冲程是汽油机的压缩冲程,将机械能转化为内能
    C. 图丙:三个小球中若a带正电,则c一定带负电
    D. 图丁:带负电的橡胶棒接触金属球的瞬间,金属杆中电流方向是从金属箔到金属球
    【答案】D
    【解析】
    【详解】A.图甲:瓶子内的空气推动塞子做功后,瓶子内空气的内能减小,故A错误;
    B.图乙:该冲程是汽油机的做功冲程,将内能转化为机械能,故B错误;
    C.图丙中a与b相互排斥,说明b一定带电,若a带正电,则b也带正电,b与c相互吸引,c可能带负电,也可能不带电,故C错误;
    D.图丁带负电的橡胶棒接触金属球的瞬间,电子从橡胶棒转移到金属球,再由金属球转移到金属箔,电子定向移动方向与形成的电流方向相反,所以金属杆中电流方向是从金属箔到金属球,故D正确。
    故选D。
    5. 如图,许多小区都安装了智能门禁系统。该系统可实现:当业主车辆进出小区时,通过摄像头识别车牌后,自动通电起杆放行;当外来车辆进出时,由门卫登记后,手动通电起杆放行。图中同学们设计的四种电路,可实现上述功能的是( )
    A. B. C. D.
    【答案】C
    【解析】
    【详解】由题意可知,通过摄像头识别车牌后,自动通电起杆放行,也可以手动通电起杆放行,说明两个开关是并联,电动机在干路中,故C符合题意,ABD不符合题意。
    故选C。
    6. 小宇用如图甲所示的器材“探究影响导体电阻大小的因素”,①②③的导体是镍铬合金,④导体是锰铜合金,①②④的横截面积相同,①③④的长度相同。若小宇要探究电阻大小与导体横截面积是否有关,则接入电路的导线是( )
    A. ①②B. ①③C. ②③D. ③④
    【答案】B
    【解析】
    【详解】为了探究电阻大小跟导体横截面积的关系,应该让导线的长度相同,材料也相同,横截面积不同,可知应该选择导线①③分别接入电路中。故B符合题意,ACD不符合题意。
    故选B。
    7. 如图甲为某调光台灯,乙为该调光台灯的简单电路图,在电路图的M、N两点之间接入一个滑动变阻器,使得滑片P向右移动时,灯泡的亮度变亮,则下列方法中正确的是( )
    A. A接M,B接NB. C接M,D接N
    C. A接M,D接ND. B接M,C接N
    【答案】C
    【解析】
    【详解】AD.滑动变阻器在使用时采用一上一下的接线方式。全部接在滑动变阻器上方接线柱或下方接线柱,移动滑片时均不能起到改变阻值大小的作用。故AB错误;
    C.当A接M,D接N时,滑片P向右移动,滑动变阻器接入电路的电阻丝变短,阻值变小,该串联电路的电流变大,小灯泡变亮。故C正确;
    D.当B接M,C接N时,滑片P向右移动,滑动变阻器接入电路的电阻丝变长,阻值变大,该串联电路的电流变小,小灯泡变暗。故D错误。
    故选C。
    8. 下列四种用电器中。利用电流热效应工作的是( )
    A. 电冰箱B. 电视机C. 电脑D. 电热水壶
    【答案】D
    【解析】
    【分析】
    【详解】A.电冰箱是将电能转化为电动机的机械能,通过做功发生物态变化工作的,不是利用电流的热效应来工作的,故A不符合题意;
    B.电视机将电能转化为声音与图像,不是利用电流的热效应来工作的,故B不符合题意;
    C.电将电能转化为声音与图像,不是利用电流的热效应来工作的,故C不符合题意;
    D.电水壶工作时将电能转化为内能,利用电流的热效应工作的; 故D符合题意。
    故选D。
    9. 如图甲所示电路,两灯正常发光,电流表A1的示数为0.6A,电流表A2的示数如图乙所示.则
    A. 两灯是串联连接的B. 流过L1的电流是 0.6A
    C. 流过L2的电流是2.6AD. 干路电流是3.2A
    【答案】B
    【解析】
    详解】解答:
    (1)由电路图可知,两灯泡并联,电流表A1测L1支路的电流,电流表A2测干路电流,故A错误.
    (2)因为并联电路中干路电流等于各支路电流之和,即干路电流大于任意支路的电流,而从电流表指针偏转位置来看,A2偏转的比A1读数还小,所以电流表A1的量程为0∼0.6A,流过L1的电流为0.6A,故B正确;(3)电流表A2的量程为0∼3A,分度值为0.1A,示数I=2.6A,干路电流为2.6A,故D错误;(4)由于并联电路电流规律:I=I1+I2,故通过灯L2的电流:I2=I−I1=2.6A−0.6A=2A,故C错误.
    故选B.
    【点睛】由电路图可知,两灯泡并联,电流表A1测L1支路的电流,电流表A2测干路电流,根据并联电路的电流特点和电流表指针的位置确定两电流表的量程并根据分度值读出示数,根据并联电路的电流特点求出通过灯L2的电流.
    10. 如图所示电路中,电源电压不变,开关S闭合后,滑动变阻器滑片向右移动,下列说法中正确是( )
    A. 电流表示数变大,电压表示数变大
    B. 电流表示数变小,电压表示数不变
    C. 电压表示数变小,灯泡变暗
    D. 电压表示数变大,灯泡变暗
    【答案】C
    【解析】
    【详解】开关闭合后,小灯与变阻器串联,电流表测量电路中电流,电压表测量小灯两端电压。当变阻器滑片向右移动时,变阻器连入电路中的阻值变大,电路总电阻变大,在电源电压不变的情况下,电路中的电流减小(电流表示数减小),小灯变暗。通过小灯的电流减小了,说明小灯两端电压也减小了(电压表示数减小)。故C正确,ABD错误。
    故选C。
    11. 如图所示为“机器人餐厅”的机器人为顾客送餐时的情景。机器人接到指令后,内部的电动机会驱动其底部的轮子将美食送到指定客人的桌边。制作电动机依据的是下列四幅图中的( )

    A. B.
    C. D.
    【答案】D
    【解析】
    【详解】制作电动机依据是通电导体在磁场中受力运动;
    A.通电线圈具有磁性,利用的是电流的磁效应,故A不符合题意;
    B.该实验为奥斯特实验,说明通电导线周围存在着磁场,故B不符合题意;
    C.实验中,导体ab沿水平方向运动时,做切割磁感线运动,导体中会产生感应电流,这是电磁感应现象,是发电机的工作原理,故C不符合题意;
    D.该装置研究的是通电导体在磁场中受力而运动,电动机是依据此原理制成的,故D符合题意。
    故选D。
    12. 在“测量小灯泡正常发光时的电阻”的实验中,关于四位同学遇到的一些问题,下列说法不正确的是( )
    A. 小刚连接完电路的最后一根导线小灯泡就亮了,是因为他连接电路时开关是闭合的
    B. 小强连接完电路闭合开关后小灯泡不亮,可能是因为滑动变阻器的阻值调到了最大
    C. 小丽发现小灯泡在不同电压下测得的电阻值均不相同,有可能是由测量误差导致的
    D. 小梅要判断小灯泡是否正常发光,应在调节滑动变阻器的同时仔细观察电压表示数是否达到额定电压
    【答案】C
    【解析】
    【详解】A.连接电路的过程中,开关应该是断开的,小刚连接完电路的最后一根导线小灯泡就亮了,是因为他连接电路时开关是闭合的,故A正确,不符合题意;
    B.在实验过程中,小灯泡和滑动变阻器是串联的,小强连接完电路闭合开关后小灯泡不亮,可能是电路的电流太小了,滑动变阻器的阻值调到了最大,故B正确,不符合题意;
    C.小丽发现小灯泡在不同电压下测得的电阻值均不相同,因为小灯泡的电阻阻值随温度的变化而变化,不是由测量误差导致的,故C错误,符合题意;
    D.电压表是并联在小灯泡两端,小梅要判断小灯泡是否正常发光,即小灯泡的电压是否达到额定电压,通过观察灯泡亮度是不能准确判断的,应在调节滑动变阻器的同时仔细观察电压表示数是否达到额定电压,故D正确,不符合题意。
    故选C。
    非选择题(共46分)
    二、填空题(本题包括6小题,每空1分,共12分。把答案用黑色签字笔写在答题卡相应位置)
    13. 秋冬季节,糖炒板栗很受人们欢迎。如图所示,在炒板栗时常要在锅中放入一些砂石,因为砂石的比热容___________、升温快,与板栗充分接触,并通过___________的方式使板栗内能增大。
    【答案】 ①. 小 ②. 热传递
    【解析】
    【详解】[1][2]在炒板栗时,由于锅底的温度较高,很容易把板栗炒煳,所以锅中总要放些沙子,由于沙子的比热容小,沙子很容易被炒热,这样沙子被炒热后可以均匀地把热量传递给板栗,这样炒出的板栗比较好吃。
    14. 酒精的热值是3.0×107J/kg,完全燃烧21g酒精能放出___________J的热量。如果这些热量有60%被水吸收,可以使用2kg的水升高___________℃(c水=4.2×103J/(kg•℃))
    【答案】 ①. 6.3×105 ②. 45
    【解析】
    【详解】[1]酒精完全燃烧放出的热量
    [2]水吸收的热量
    由可得,水升高的温度
    15. 秋冬季节,用干燥的塑料梳子梳理干燥的头发,头发越梳越蓬松,是由______导致的。穿在身上的化纤衣服易粘毛绒,是因衣服带______的缘故。
    【答案】 ①. 同种电荷相互排斥 ②. 静电##电荷##电
    【解析】
    【详解】[1]塑料梳子和头发摩擦,发生电子的转移,使头发带有同种电荷而相互排斥,所以头发越梳越蓬松。
    [2]带电体可以吸引轻小物体,穿在身上的化纤衣服因带静电而易粘毛绒。
    16. 如图是探究电流通过导体产生的热量与电流关系的实验装置,实验中用U形管内液面的______反映导体产生热量的多少,通电一段时间后,______(选填“左”或“右”)边容器内电阻丝产生的热量较多。
    【答案】 ①. 高度差 ②. 左
    【解析】
    【详解】[1]探究电流通过导体产生热量与电流关系的实验,利用的是转换法,即通过U形管内液面的高度来反映导体产生热量的多少,因导体产生的热量不容易被测量,当电阻丝产生热量时,会使容器内的空气吸收热量温度升高,体积膨胀,导致中间U形管中液面上升,电阻丝产生的热量越大,U形管中液面上升的高度越大。因此是通过U形管内液面的高度差来判断热量的多少。
    [2]由图可知,通电一段时间后,左边U形管中液面上升的高度比右边U形管中液面上升的高,因此说明左边容器内电阻丝产生的热量多。
    17. 沈括在《梦溪笔谈》卷二十四《杂志》中有这么一段描述:“方家以磁石磨针锋,则能指南,然常微偏东,不全南也。”针锋是磁体的______极;“然常微偏东,不全南也,”说明地理的两极和地磁场的两极______。
    【答案】 ①. 南##S ②. 不完全重合
    【解析】
    【详解】[1]针锋指南,根据异名磁极相互吸引可知,针锋被地磁场的N极吸引,所以针锋是磁体的S极。
    [2]地理的两极和地磁场的两极不完全重合,所以针锋常微偏东,不全南也。
    18. 如图是一种“闯红灯违规证据模拟记录器”的工作原理图,光控开关接收到红绿灯发出的红光时会自动闭合,压敏电阻若同时受到车的压力,其阻值变小,电路中电流变大,电磁铁的磁性变________,使动触点与触点________接触。
    【答案】 ①. 强 ②. 2
    【解析】
    【详解】[1][2]当电阻变小时,电路中的电流变大,根据电流的磁效应可知,电磁铁的磁性增强,会将衔铁向下吸引导致触点和2触点接触而使照相机工作。
    三、作图与推理判断题(本题共2小题,共6分。按题目要求在答题卡上相应位置作答)
    19. 请按要求完成下列作图:如图所示,按照小磁针N极所示方向标出通电螺线管磁感线方向,并在括号中标出电源的“+”或“-”极。
    【答案】
    【解析】
    【详解】小磁针N极指向左,根据异名磁极相互吸引,则通电螺线管右端为S极,左端为N极,磁场的方向是从N极出发回到S极,所以图中磁感线的方向是向右;再根据安培定则,让右手四指弯曲,跟螺线管中电流的方向一致,则大拇指指的方向是通电螺线管的N极,可以判断出电源的右端是正极,据此作图如下:
    20. 电与磁之间存在着相互联系,彰显物理现象的对称、统一之美。
    (1)如图甲,将小磁针放在南北方向的直导线正下方,小磁针静止,N极指向北。如图乙,触接电源,小磁针的N极向纸外偏转。断开连接后,小磁针恢复到图甲位置。如图丙,将电源正负极对调,再次接触电源,小磁针的N极向纸内偏转,实验表明:通电导线周围存在______,且磁场的方向与______有关;
    (2)如图丁是手机无线充电的原理简化图。当充电器线圈接通电源之后,该线圈就会产生一个______,当手机放在充电器上的时候,手机中的线圈就会产生______,实现无线充电。
    【答案】 ①. 磁场 ②. 电流方向 ③. 磁场 ④. 感应电流
    【解析】
    【详解】(1)[1]磁场的性质是对放入其中的磁体产生磁力作用,原来静止的小磁针在通电导体下方发生偏转,说明受到力的作用,也就说明了通电导体周围存在磁场。
    [2]由图乙、丙可知:当电流方向改变,小磁针的偏转方向也发生改变,说明小磁针所受磁力方向发生改变,也就说明通电导体周围的磁场方向发生改变,即电流磁场方向与电流方向有关。
    (2)[3]电流周围存在磁场,线圈通电后即会产生磁场。
    [4]闭合电路的一部分导体在磁场中切割磁感线,在电路中会产生感应电流,无线充电手机放在充电器上,在手机内部的线圈也会产生感应电流,实现对手机充电。
    四、实验探究题(本题共3小题,每空1分,共16分。按题目要求在答题卡相应位置作答)
    21. 如图甲,在探究“不同物质吸热升温现象”的实验中:
    (1)某同学在两个相同烧杯中加入初温相同、液面等高的水和煤油如图所示。同组的同学立即指出了其中的问题,你认为问题的所在是__________;
    (2)实验中应选用了相同的电加热器,目的是通过__________(选填“升高的温度”或“加热时间”)来比较两种液体吸收热量的多少;
    (3)纠正错误后进行实验得出了水和煤油温度随时间变化如图乙所示。__________是水(选填“a”或“b”),下列事实不能用上述实验结果解释的是__________。
    A.沿海地区昼夜温差会比内陆地区小 B.夏天给教室洒水,感觉凉爽
    C.冬天暖手袋里的供热物质是水 D.炎热的海边,中午沙子比水烫得多
    【答案】 ①. 应使用质量相同的水和煤油 ②. 加热时间 ③. a ④. B
    【解析】
    【详解】(1)[1]根据控制变量法知道,比较不同物质吸热能力时,需要在两个相同的烧杯中加入初温相同、质量相同的水和煤油,而实验中使用的是体积相同的水和煤油。
    (2)[2]由转换法知道,选用相同电加热器的目的是:使水和煤油在相同时间内吸收相同的热量。
    (3)[3]由图乙知道,升高相同的温度,a加热时间长,说明a吸热多,吸热能力强,即它的比热容较大,而水的比热容较大,因此a 是水。
    [4] A.相同质量的水和干泥土相比较,在相同的受冷和受热的情况下,由于水的比热容大(水的吸热能力大),水温度变化慢,而干泥土温度变化快,故沿海地区昼夜温差会比内陆地区小,故A不符合题意;
    B.夏天给教室洒水,感觉凉爽,是由于水蒸发吸热造成的,故B符合题意;
    C.冬天暖手袋里的供热物质是水,是因为水的比热容较大,变化相同的温度可以放出更多的热,故C不符合题意;
    D.炎热的海边,中午沙子比水烫得多,是由于水的比热容大,水温度变化慢,而干泥土温度变化快,故D不符合题意。
    故选B。
    22. 在“测定小灯泡的电功率”的实验中,使用如图甲所示的电路,其中电源电压保持6V不变,小灯泡额定电压为2.5V(灯丝电阻约为12Ω)。
    (1)为能顺利完成该实验探究,下列哪规格的滑动变阻器应选用 ___________。
    A.“10Ω 0.2A”的滑动变阻器
    B.“20Ω 0.5A”的滑动变阻器
    (2)电路连接完成后,闭合开关,移动滑动变阻器的滑片,发现小灯泡始终不发光,电压表有示数,电流表无示数,若电路只有一处故障,则故障原因是:___________。
    (3)排除故障后,闭合开关,移动滑片至某一位置时,发现电压表的示数如图乙所示;此时为了测量小灯泡的额定功率,应将滑动变阻器的滑片向 ___________端移动(选填“A”或“B”)。使电压表的示数为 ___________V。
    (4)多次测量,得出通过小灯泡的电流随它两端电压变化的关系如图丙所示,分析图像可知:该小灯泡正常发光时,功率为 ___________W。
    【答案】 ①. B ②. 小灯泡断路 ③. B ④. 2.5 ⑤. 0.5
    【解析】
    【详解】(1)[1]由丙图知,灯泡正常工作时,灯泡的电流为0.2A,灯泡和滑动变阻器串联,根据串联电路电压规律可知,滑动变阻器两端电压为
    则灯泡正常发光时,滑动变阻器接入电路的阻值为
    故选B。
    (2)[2]闭合开关,发现小灯泡不亮,电流表无示数,但电压表有示数,说明在电压表两接线柱之间的电路是断路,所以出现故障的原因是小灯泡断路。
    (3)[3][4]由图乙,电压表使用0~3V量程,分度值0.1V,示数为2.2V,要测量小灯泡的额定功率,需增大灯泡电压,根据串联电路的分压原理,应减小滑动变阻器连入阻值,即向B端移动,使电压表示数为2.5V。
    (4)[5]当电压表示数为2.5V时,灯泡正常发光,由丙图象此时灯泡的电流为0.2A,灯泡的额定功率为
    23. 在“探究电流与电压、电阻的关系”实验中:
    (1)设计实验时,小明制定了探究总体思路:保持电阻不变,探究电流与电压的关系;保持电压不变,探究电流与电阻的关系。物理上把这种科学探究的方法叫做______;
    (2)在“探究电流与电压关系”的过程中,小明连接了如图甲所示的实物电路。闭合开关前,滑动变阻器的滑片P应滑到______(选填“A”或“B”)端。闭合开关后,调节滑动变阻器滑片P至适当位置,此时电流表示数如图乙所示,则电流表示数为______A;
    (3)在“探究电流与电阻的关系”的过程中,小明将5Ω的电阻换成10Ω的电阻后,闭合开关,直接读出电流值,这种做法______(填正确或不正确),正确的做法是______;
    (4)小明根据实验数据绘制了I-U和I-R的图像,如图丙、丁所示。由图像可以得到的实验结论是:在电阻一定的情况下,通过导体的电流跟这段导体两端的电压成______;在电压一定的情况下,通过导体的电流跟导体的电阻成______。
    【答案】 ①. 控制变量法 ②. A ③. 0.4 ④. 不正确 ⑤. 见解析 ⑥. 正比 ⑦. 反比
    【解析】
    【详解】(1)[1]在实验探究时,除了要探究的因素外,控制其他条件相同的研究方法称为控制变量法,例如探究电流与电压的关系时,要保持电阻不变。
    (2)[2]为了电路安全,在闭合开关前,要将滑动变阻器的滑片处于最大阻值处,即A端。
    [3]电流表连接的是小量程,分度值为0.02A,示数为0.4A。
    (3)[4][5]小明将5Ω的电阻换成10Ω的电阻后,闭合开关,直接读出电流值,这种做法不正确的,因为没有控制电阻两端的电压保持不变。正确的做法是:移动滑动变阻器片,使电阻两端的电压保持不变,然后再读出电流表示数。
    (4)[6]由图可知,电流与电压的关系图像是一次函数,说明电流与电压成正比,即在电阻一定的情况下,通过导体的电流跟这段导体两端的电压成正比。
    [7]由图可知,电流与电阻的关系图像是反比例函数,说明电流与电阻成反比,即在电压一定的情况下,通过导体的电流跟导体的电阻成反比。
    五、计算题(本题共2小题,共12分,用黑色签字笔在答题卡相应位置作答。解答应写出必要的文字说明、公式和重要演算步骤,计算过程中物理量必须带上单位,只写出最后答案的不能得分)
    24. 如图甲所示为一个超声波加湿器,图乙所示为其内部湿度监测装置的简化电路图;已知电源电压为12V,定值电阻,电压表的量程为0~9V,湿敏电阻R的阻值随湿度RH变化的关系图像如图丙所示;在电路安全工作的前提下,求:
    (1)湿度为30%时,R的阻值;
    (2)电流表示数为0.3A时,电压表的示数;
    (3)该装置能监测的湿度最大值。
    【答案】(1)40Ω;(2)6V;(3)50%
    【解析】
    【详解】解:(1)由图丙知,温度为30%时,R的阻值为40Ω;
    (2)由图乙知,定值电阻与湿敏电阻R串联在电路中,电压表测湿敏电阻两端的电压,电流表测电路中的电流.当电流表的示数为0.3A时,定值电阻两端的电压
    湿敏电阻两端的电压,即电压表的示数
    (3)由题意知,电压表的量程为0~9V,则湿敏电阻的电压,此时定值电阻两端的电压
    根据串联电路的电流特点有
    则湿敏电阻的最大阻值
    由图丙知,当湿敏电阻的最大阻值,该装置能监测的温度最大值为50%。
    答:(1)湿度为30%时,R的阻值40Ω;
    (2)电流表示数为0.3A时,电压表的示数6V;
    (3)该装置能监测的湿度最大值50%。
    25. 某电饭锅说明书中所列主要数据如表。求:
    (1)这台电饭锅在额定电压下使用时,通过的电流;
    (2)电饭锅正常使用时的电阻;
    (3)电饭锅正常工作15min消耗的电能。
    【答案】(1)2A;(2)110Ω;(3)
    【解析】
    【详解】解:(1)电饭锅在额定电压下使用,由得通过的电流为
    (2)电饭锅正常使用时的电阻为
    (3)电饭锅正常工作时
    正常工作15min消耗电能为
    或者
    答:(1)这台电饭锅在额定电压下使用时,通过的电流为2A;
    (2)电饭锅正常使用时的电阻为110Ω;
    (3)电饭锅正常工作15min消耗的电能为。额定电压
    220V
    额定频率
    50Hz
    额定功率
    440W
    额定容积
    2.0L
    额定煮米量
    0.7kg
