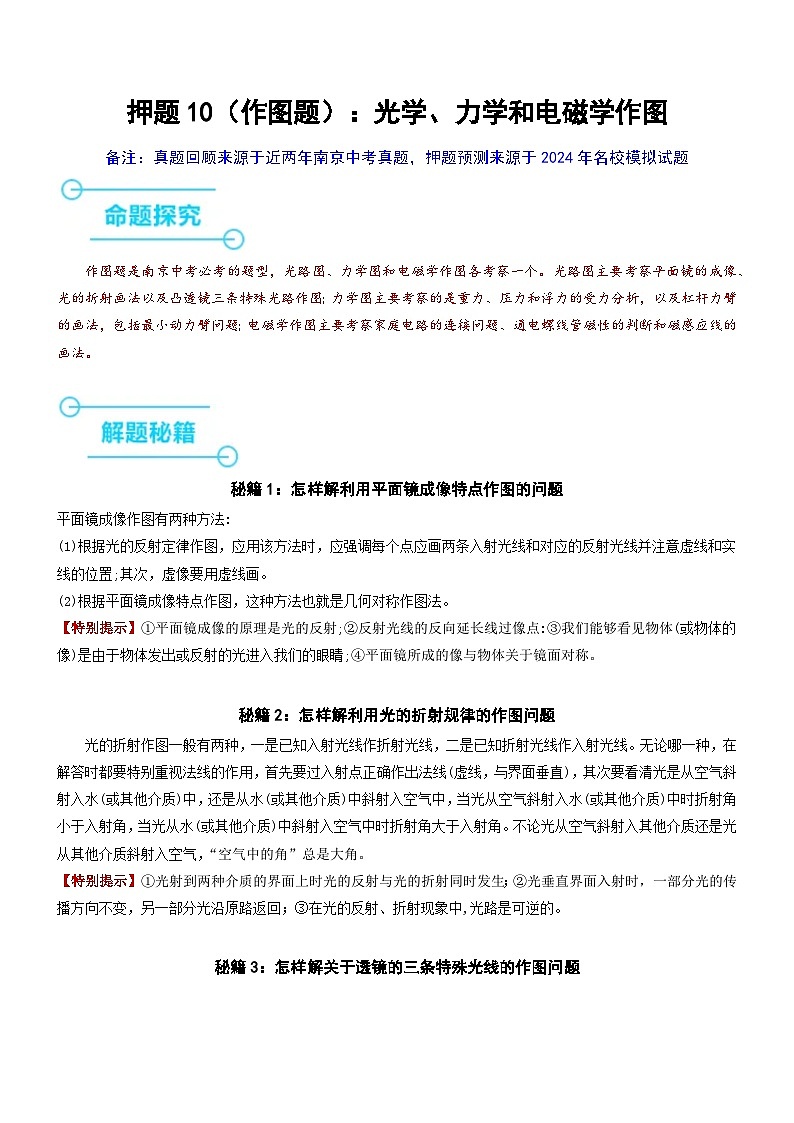

作图题是南京中考必考的题型，光路图、力学图和电磁学作图各考察一个。光路图主要考察平面镜的成像、光的折射画法以及凸透镜三条特殊光路作图；力学图主要考察的是重力、压力和浮力的受力分析，以及杠杆力臂的画法，包括最小动力臂问题；电磁学作图主要考察家庭电路的连接问题、通电螺线管磁性的判断和磁感应线的画法。
秘籍1：怎样解利用平面镜成像特点作图的问题
平面镜成像作图有两种方法:
(1)根据光的反射定律作图，应用该方法时，应强调每个点应画两条入射光线和对应的反射光线并注意虚线和实线的位置;其次，虚像要用虚线画。
(2)根据平面镜成像特点作图，这种方法也就是几何对称作图法。
【特别提示】①平面镜成像的原理是光的反射;②反射光线的反向延长线过像点:③我们能够看见物体(或物体的像)是由于物体发出或反射的光进入我们的眼睛;④平面镜所成的像与物体关于镜面对称。
秘籍2：怎样解利用光的折射规律的作图问题
光的折射作图一般有两种，一是已知入射光线作折射光线，二是已知折射光线作入射光线。无论哪一种，在解答时都要特别重视法线的作用，首先要过入射点正确作出法线(虚线，与界面垂直)，其次要看清光是从空气斜射入水(或其他介质)中，还是从水(或其他介质)中斜射入空气中，当光从空气斜射入水(或其他介质)中时折射角小于入射角，当光从水(或其他介质)中斜射入空气中时折射角大于入射角。不论光从空气斜射入其他介质还是光从其他介质斜射入空气，“空气中的角”总是大角。
【特别提示】①光射到两种介质的界面上时光的反射与光的折射同时发生；②光垂直界面入射时，一部分光的传播方向不变，另一部分光沿原路返回；③在光的反射、折射现象中,光路是可逆的。

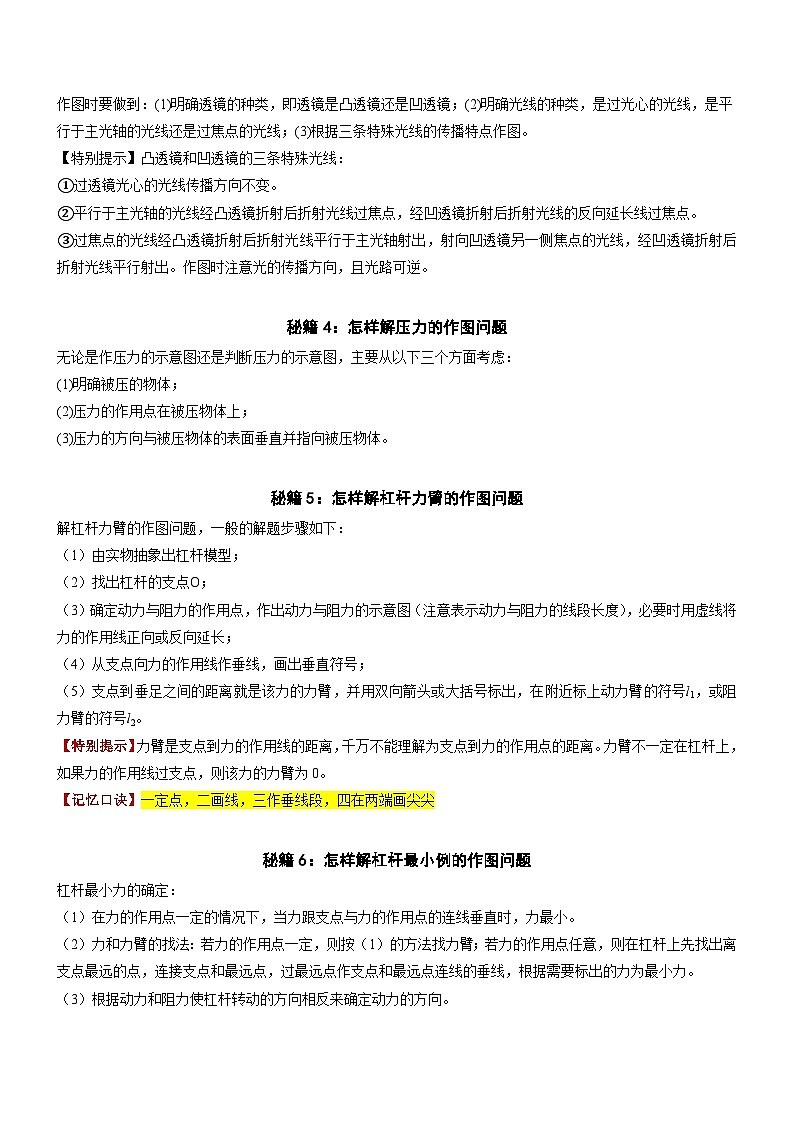

秘籍3：怎样解关于透镜的三条特殊光线的作图问题
作图时要做到：(1)明确透镜的种类，即透镜是凸透镜还是凹透镜；(2)明确光线的种类，是过光心的光线，是平行于主光轴的光线还是过焦点的光线；(3)根据三条特殊光线的传播特点作图。
【特别提示】凸透镜和凹透镜的三条特殊光线：
①过透镜光心的光线传播方向不变。
②平行于主光轴的光线经凸透镜折射后折射光线过焦点，经凹透镜折射后折射光线的反向延长线过焦点。
③过焦点的光线经凸透镜折射后折射光线平行于主光轴射出，射向凹透镜另一侧焦点的光线，经凹透镜折射后折射光线平行射出。作图时注意光的传播方向，且光路可逆。
秘籍4：怎样解压力的作图问题
无论是作压力的示意图还是判断压力的示意图，主要从以下三个方面考虑：
(1)明确被压的物体；
(2)压力的作用点在被压物体上；
(3)压力的方向与被压物体的表面垂直并指向被压物体。
秘籍5：怎样解杠杆力臂的作图问题
解杠杆力臂的作图问题，一般的解题步骤如下：
（1）由实物抽象出杠杆模型；
（2）找出杠杆的支点O；
（3）确定动力与阻力的作用点，作出动力与阻力的示意图（注意表示动力与阻力的线段长度），必要时用虚线将力的作用线正向或反向延长；
（4）从支点向力的作用线作垂线，画出垂直符号；
（5）支点到垂足之间的距离就是该力的力臂，并用双向箭头或大括号标出，在附近标上动力臂的符号l1，或阻力臂的符号l2。
【特别提示】力臂是支点到力的作用线的距离，千万不能理解为支点到力的作用点的距离。力臂不一定在杠杆上，如果力的作用线过支点，则该力的力臂为0。
【记忆口诀】一定点，二画线，三作垂线段，四在两端画尖尖
秘籍6：怎样解杠杆最小例的作图问题
杠杆最小力的确定：
（1）在力的作用点一定的情况下，当力跟支点与力的作用点的连线垂直时，力最小。
（2）力和力臂的找法：若力的作用点一定，则按（1）的方法找力臂；若力的作用点任意，则在杠杆上先找出离支点最远的点，连接支点和最远点，过最远点作支点和最远点连线的垂线，根据需要标出的力为最小力。
（3）根据动力和阻力使杠杆转动的方向相反来确定动力的方向。
【特别提示】根据杠杆的平衡条件知，在杠杆的阻力、阻力臂一定时，要使动力最小，必须使动力臂最长。通常情况下，连接杠杆的支点和动力作用点所得到的线段是最长的，此线段即为最长力臂。
秘籍7：怎样解家庭电路的组成及连接问题
家庭电路的组成：输电线、电能表、总开关、保险装置、用电器。在安装家庭电路时，应注意以下几点：
(1)先确定火线和零线，然后在干路火线上串联上熔断器，即电路保险装置，当电流过大时会自动熔断以保护电路。
(2)控制电灯的开关要接在火线上，并与电灯串联。
(3)螺口灯泡的螺旋套一定要接在零线上。
(4)电路中的插座，如果是两孔插座.一定是右孔接火线，左孔接零线，要与电灯并联；如果是三孔插座，则必须是“左零右火上接地”。
(5)各家用电器与插座并联，开关与所控制的用电器串联。
【特别提示】家庭电路的连接
火线零线并排走，接表进闸有先后；火线接进保险盒，经过开关进灯座；为方便，安插座，与灯并联不可错；试电笔，来验电，氖管发光是火线。

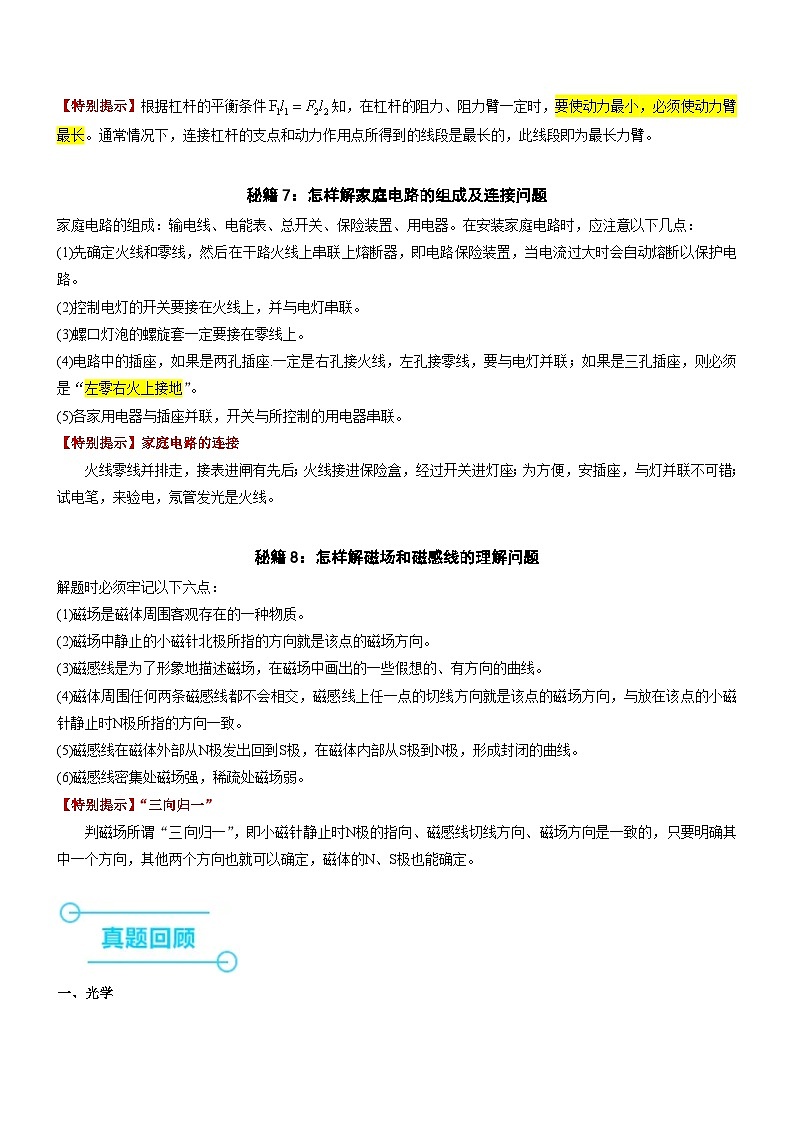

秘籍8：怎样解磁场和磁感线的理解问题
解题时必须牢记以下六点：
(1)磁场是磁体周围客观存在的一种物质。
(2)磁场中静止的小磁针北极所指的方向就是该点的磁场方向。
(3)磁感线是为了形象地描述磁场，在磁场中画出的一些假想的、有方向的曲线。
(4)磁体周围任何两条磁感线都不会相交，磁感线上任一点的切线方向就是该点的磁场方向，与放在该点的小磁针静止时N极所指的方向一致。
(5)磁感线在磁体外部从N极发出回到S极，在磁体内部从S极到N极，形成封闭的曲线。
(6)磁感线密集处磁场强，稀疏处磁场弱。
【特别提示】“三向归一”
判磁场所谓“三向归一”，即小磁针静止时N极的指向、磁感线切线方向、磁场方向是一致的，只要明确其中一个方向，其他两个方向也就可以确定，磁体的N、S极也能确定。
一、光学
1．（2023·江苏南京·中考真题）图中，小明的眼睛在C处，图示是小明刚好看到水中杯底硬币的A端的光路，在图中用箭头标明光的传播方向；向杯中缓慢注水，在图中画出小明刚看到硬币B端时水面的位置。
【答案】
【详解】小明刚好看到水中杯底硬币的A端，说明A点射向水面的光线折射后进入了人的眼睛，通过B点做A的入射光线的平行线，该平行线为入射光线，与之前折射光线的交点为刚看到硬币B端时水面的位置，如图所示：
2．（2022·江苏南京·中考真题）根据平面镜成像特点，在右图中画出物体AB在平面镜中所成的像．
( )
【答案】
【详解】平面镜所成的像与物体关于镜面是对称的，对应点到镜面的距离相等，所以成的像是虚像，如图所示：
二、力学
3．（2023·江苏南京·中考真题）木块静止在水平桌面上，请画出木块对桌面压力的示意图．
【答案】
【详解】木块对桌面压力的作用点在接触面的中点处，压力的方向垂直于桌面向下；过压力的作用点作垂直于桌面向下的力F，即为压力的示意图．如图所示：
4．（2022·江苏南京·中考真题）图中，用轻质绳子悬挂一小球，小球与光滑轨道接触且处于静止状态，绳子竖直，在图中画出小球的受力示意图。
【答案】
【详解】由于绳子处于竖直状态，所以小球与光滑轨道相接触，但没有相互挤压，所以彼此没有压力，所以小球静止时，受到重力和绳子的拉力，两个力方向相反，都作用在小球的几何中心上，如下图所示：
三、电磁学
5．（2023·江苏南京·中考真题）图中，用笔画线将灯（开关控制灯）和插座分别接入电路中。
【答案】
【详解】开关控制灯的亮灭，开关要与灯串联接入电路，为了安全，开关要靠近火线；三孔插座的左孔接零线，右孔接火线，上孔接地线，故作图如下：
6．（2022·江苏南京·中考真题）磁体旁的小磁针静止时所指方向如图所示，画出通过小磁针中心的一条磁感线，并标出磁体的N极。
【答案】
【详解】小磁针静止时，左端为N极，由同名磁极相排斥，异名磁极相吸引可知，磁体左端为S极，右端为N极，由于磁场方向从磁铁的N极出发，回到S极，所以通过小磁针中心的磁感线方向向左，如下图所示：
一、光路图
1．（2024·四川成都·二模）如图是投影仪的简化结构图，F为透镜焦点。请在图中画出凸透镜的入射光线和平面镜的反射光线。
【答案】
【详解】过凸透镜焦点的光线平行于主光轴射出，据此做出凸透镜的入射光线；根据反射角等于入射角，做出反射光线，如图所示：
2．（2024·陕西西安·模拟预测）如图所示，一个凸透镜的最上方与水面恰好重合，F为凸透镜的焦点。有一条光线平行于主光轴射入，请作出经过凸透镜后的折射光线和进入空气的折射光线。
【答案】
【详解】由凸透镜的特点可知，平行于主光轴的光线经凸透镜折射后过焦点，由此可作出经过凸透镜后的折射光线，该光线从水中斜射入空气中，由光的折射规律可知，入射光线和折射光线分居法线两侧，法线垂直于水面，且因为是从水中斜射入空气中所以折射角大于入射角。如图所示：
3．（2024·广东深圳·一模）一光线平行于主光轴入射到透镜，F点为两透镜的公共焦点，两透镜均视为薄透镜，请完成光路图。
【答案】
【详解】平行于主光轴的光线经凸透镜折射后折射光线射向焦点F，通过焦点的光线经凹透镜折射后向下偏折，如图所示：
4．（2024·山东菏泽·一模）“若在水边走，安全记心头”。看起来不深的池水，也不要贸然下去。请在图中画出上述现象的光路图，并标出入射角i。
【答案】
【详解】根据光从水中斜射入空气中的规律，光在经过界面时会发生偏折，此时折射角大于入射角，而人的眼睛的视线与点共线，入射角是入射光线与法线的夹角，如下图所示：
5．（2024·山东东营·一模）东营清风湖有一座九孔桥，图甲是其在水中倒影的美景。图乙中A点表示桥上某点的位置，请在图乙中画出光从桥上A点经水面反射进入人眼的光路图。
【答案】
【详解】由题可知，根据平面镜成像时，像与物体关于镜面对称，据此画出像的位置A＇，连接人的眼睛和A＇，则连线与水面的交点为反射点（入射点）O，连接AO为入射光线、连接O和眼睛可得反射光线，如图所示：
6．（2024·广东揭阳·一模）如图请做出光线经平面镜反射和凸透镜折射后的光路图。
【答案】
【详解】过入射点垂直于镜面画出法线，图中入射角为90°-45°=45°，再根据反射角等于入射角画出反射光线，可得反射光线平行主光轴；平行于主光轴的光线经凸透镜折射后折射光钱必过焦点。据此画出折射光线，如图所示：
7．（2024·四川广元·二模）如图所示，在水面上方有一点光源S，经水面反射后有一条反射光线恰好经过凸透镜左侧的焦点F并经过透镜发生折射。请完成上述光路图。
【答案】
【详解】平静的水面相当于平面镜，先根据平面镜成像特点（物像关于平面镜对称）画出光源S的对称点S'，可得像的位置，连接像与焦点并延长与凸透镜相交即为反射光线的位置，与水面的交点为入射点；通过焦点的光线经凸透镜折射后将平行于主光轴，如图所示：
8．（2024·辽宁·一模）如图所示，F和P是凸透镜的一倍焦点和二倍焦点。根据图中的入射光线画出经凸透镜折射后的折射光线。
【答案】
【详解】凸透镜中，平行于主光轴的光线经过焦点射出；物体在2f处，像也在2f处，则光经过2f入射的光线过凸透镜异侧的2f射出，如图所示：
9．（2024·安徽合肥·模拟预测）如图，人眼在A处看到公园池塘底部的LED灯（图中S位置）在图中的S′处，请在图中画出LED灯发出的光到达人眼A处的光路（保留作图痕迹）。
【答案】
【详解】连接AS′与界面的交点为折射点O，连接即为入射光线，连接即为折射光线，作图如下：
10．（2024·江苏南通·一模）按题目要求作图；如图，角反射器由互相垂直的反光面组成，请在图中画出入射光经两平面反射的光路；
【答案】
【详解】“角反射器”的特点是对光线进行两次反射，根据反射定律可知，两次反射的光线与入射光线是始终平行的。先过入射点画出法线，根据反射角等于入射角画出反射光线；反射到上面的镜面，同理画出第二次反射光线，如图所示
11．（2024·河南周口·二模）在拍摄“硬币再现”的小魔术时，小明调整摄像机的镜头，使位于P点的镜头拍摄不到放在A点的硬币，如图甲。然后小明向杯中缓缓注满水，镜头中的画面慢慢出现了硬币！请在图乙中画出硬币出现在B点时的入射光线、折射光线，并标出折射角r。
【答案】
【详解】镜头拍摄不到的池底A点的硬币，向杯中缓缓注满水，镜头中的画面慢慢出现了硬币，因此镜头拍摄到的是硬币在B点的像，连接P点与B，与水面的交点O为入射点，连接AO为入射光线，O到P点为折射光线，过O点画出法线，折射光线与法线的夹角为折射角，如图所示：
12．（2024·四川内江·二模）小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇利用一块平面镜使室外太阳光照射到盆中花上的B处，请你通过作图画出平面镜。
【答案】
【详解】连接AB，AB为反射光线，然后作出入射光线和反射光线夹角的角平分线即为法线，再作一条线段与法线垂直，该线段的位置即为平面镜的位置，如图
13．（2024·福建厦门·一模）如图所示，是凸透镜的焦点，是凹透镜的虚焦点，请画出光线通过凸透镜折射前和通过凹透镜折射后的光路。
【答案】
【详解】通过凸透镜左侧焦点的光线经凸透镜折射后将平行于主光轴；平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过凹透镜左侧的焦点，如图所示：
14．（2024·安徽合肥·一模）如图，人眼在A处看到公园池塘底部的LED灯（图中S位置）在图中的处，请在图中画出LED灯发出的光到达人眼A处的光路（保留作图痕迹）。
【答案】
【详解】眼睛观察到的点在S点的上方，然后连接与界面的交点为折射点O，在图中光由S点发出，经水面射入空气中时发生折射，折射角大于入射角，而射入A点、 就在折射光线的反向延长线上，如图所示
15．（2024·河南周口·二模）平面镜是魔术师表演节目常用的道具。如图甲演员躺在转盘上做各种动作时，观众在挡板前面利用平面镜看到的却是她竖直悬在空中做优美的动作。如图乙观众看到悬在空中的演员A'，实际演员在挡板后的位置A。请画出平面镜的位置，并完成观众看到演员A 的光路图。
【答案】
【详解】平面镜所成的像和物体是以镜面为对称轴的轴对称图形，连接，画出这两线段的垂直平分线可得平面镜的位置，连接、观众交平面镜于点O，连接AO为入射光线、O点到观众为反射光线，如下图所示
二、力学作图
16．（2024·湖北十堰·模拟预测）排球正面双手垫球是我市体育中考选考项目之一，如图是小王同学正在练习垫排球的情景，请画出排球在离开手臂升空的过程中所受力的示意图，右图中的圆表示正在上升的排球（忽略空气阻力）。
【答案】
【详解】排球在离开手臂升空的过程中，只受重力的作用，重力的方向竖直向下，作用在排球的重心上，故力的示意图为：
17．（2024·山东济宁·一模）如图所示，用轻质绳子悬挂一小球，小球与光滑轨道接触且处于静止状态，绳子竖直。在图中画出小球的受力示意图。
【答案】
【详解】小球处于静止状态，受力平衡，绳子处于竖直状态，所以小球不受摩擦力和支持力的作用，则小球受到重力和拉力的作用，重力的方向竖直向下，拉力的方向沿绳子向上，两个力的作用点都画在球的重心上，这两个力是一对平衡力，大小相等，作图时两条线段的长度相等。如下图
18．（2024·河南平顶山·二模）日常生活中的门把手如图甲所示，握住门把手向下压可以打开房门，此时门把手可以抽象成图乙所示的一个杠杆模型，O为支点，请在图中作出作用在A点的最小动力和动力臂的示意图。
【答案】
【详解】由杠杆平衡条件F1 l1=F2 l2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂L1最长；动力的方向应该向下，过点A垂直于OA向下作出最小动力F1的示意图，如图所示：
19．（2024·湖南长沙·一模）如图所示，小球漂浮在水面，画出小球受力示意图。
【答案】
【详解】漂浮在水面上的小球会受到竖直向下的重力、竖直向上的浮力，在这两个力的作用下处于平衡状态，则这两个力为一对平衡力，作图如下所示：
20．（2024·江苏南京·一模）图中，在水平桌面上匀速向左拉动木块，请画出手所受拉力F和木块所受摩擦力f的示意图。
【答案】
【详解】在水平桌面上匀速向左拉动木块，则木块受到的拉力F方向水平向左，木块受到桌面的摩擦力f方向水平向右，作用点在物体的重心位置，两个力大小相等、方向相反、作用在同一直线上，是一对平衡力，如图所示
21．（2024·河南开封·一模）正月十五挂灯笼是中华民俗，“龙”又是中华民族的象征，寓意丰富，因此“龙”形灯笼倍受青睐，请在下图中画出“灯笼”的受力示意图。
【答案】
【详解】如图，悬挂的灯笼静止不动，处于平衡状态，灯笼受到重力和绳子的拉力，这两个力是一对平衡力，过灯笼的重心作竖直向下的重力G和沿绳子向上的拉力F，且线段的长度相等，如图所示：
22．（2024·广东佛山·二模）图是一台活塞式抽水机，在C处用力便可取水，画出在C处所用最小力F1的示意图及阻力臂L2。
【答案】
【详解】根据杠杆的平衡条件，当阻力和阻力臂一定时，动力臂越长，越省力，连接支点O和力的作用点C，以OC为力臂是最长的动力臂，过C点作OC的垂线画出最小力，方向向下，连接支点到阻力作出阻力臂L2，如图：
23．（2024·广东揭阳·一模）图甲中工人用工具搬运石头，该工具可简化成图乙中杠杆AB，移动支架，可使支点O在AB间移动，忽略杆重。请画出作用在A点的最小力和阻力的力臂。
【答案】
【详解】B处对杠杆阻力F2的方向向下，过O点作阻力F2的垂线，即为阻力F2对支点O的力臂L2；在阻力、阻力臂一定的情况下，由杠杆平衡条件可知，要使动力最小，动力臂需要最长，动力的作用点在A点，所以动力的方向应该垂直于OA向下，如图所示：
24．（2024·湖南常德·模拟预测）如图所示，做出使杠杆平衡的最小动力F及其力臂L，
【答案】
【详解】杠杆平衡的最小动力对应的力臂为最长力臂，在杠杆上找到离支点最远的一点，连接该点与支点，连线即为最长力臂L，再过该点向上作力臂的垂线，标上箭头和符号F，即作出最小动力F，如下图所示：
。
25．（2024·安徽合肥·一模）如图，A、B两个物体重叠放在水平桌面上，若A在水平向右的2N的推力的作用下使得A、B一起在水平方向做匀速直线运动。作出物体B受到的力的示意图。
【答案】
【详解】A、B一起在水平方向做匀速直线运动，它们之间没有发生相对运动或相对运动趋势，没有摩擦力，B受竖直向下的重力和A对B的支持力，这两个力大小相等，方向相反，作用在同一个物体上，是一对平衡力，作用点可以画在物体A的重心上，支持力方向竖直向上，重力方向竖直向下，如图所示：
26．（2024·四川广元·二模）现有一物体放入水中，有部分露出水面，请作出该物体所受浮力的示意图。
【答案】
【详解】物体受到浮力作用，浮力的方向竖直向上，画在物体的重心位置，如图所示：
27．（2024·江苏扬州·一模）小明用如图所示的装置水平拉动长木板探究影响滑动摩擦力大小的因素。请作出此时木块受到的摩擦力的示意图。
【答案】
【详解】木块相对地面，位置没有变化，故相对地面静止；木块相对木板向右运动，滑动摩擦力方向向左，如下图
28．（2024·河南南阳·一模）摆钟通常由一个摆锤（重物）连接到摆杆上，通过摆锤带动摆杆的摆动来计时，小亮发现家里摆钟的摆锤一直停在图所示的位置，请你在图中作出摆锤的受力示意图（用点O代表摆锤）。
【答案】
【详解】由题意可知，摆锤处于静止状态，受力平衡，受到竖直向下的重力，以及摆杆对其竖直向上的弹力，如图所示：
。
29．（2024·四川成都·二模）甲是国旗护卫队昂首前行的情景，旗手将旗杆放在肩膀上，右手握住旗杆下部。若将旗杆看成一个可绕肩膀转动的杠杆，其简化图如图乙，O为支点，A为右手握杆处。请在图乙中画出：
（1）旗杆自身重力的力臂l；
（2）杠杆平衡时，作用在A点的最小动力F。
【答案】
【详解】（1）旗杆自身重力的力臂l为支点O到重力作用线的距离，过O点做重力作用线延长线的垂线，支点到垂足之间的距离为力臂l，如图所示：
（2）杠杆平衡时，作用在A点力以OA为力臂时，动力臂最长，动力最小，为了使杠杆平衡，动力垂直杠杆向上，过A点做垂直与OA向上的力，为最小动力F，如图所示：
30．（2024·山东菏泽·一模）请在图中作出杠杆静止时对应的力和的力臂。
【答案】
【详解】力的作用线和力臂垂直，过L1的端点做L1的垂线段，杠杆与垂线段的交点即为F1在杠杆上的作用点，F1的方向沿垂线段向上；过支点O做F2的作用线的垂线段即为L2，如图
三、电磁作图
31．（2024·广东肇庆·一模）如甲所示是一个带有开关的插座，开关闭合时，插孔提供工作电压；开关断开时，插孔不能提供工作电压。请在图乙中画出开关和插孔的连接方式，并将其正确接入家庭电路中。
【答案】
【详解】根据题意可知，开关必须接在火线上，插座的接法是左孔接零线，右孔接火线，上孔接地线，开关与三孔插座串联，如图所示：
32．（2024·云南昆明·一模）请根据图中小磁针N极的指向，用箭头标出通电螺线管的磁感线方向和电源右端的极性。
【答案】
【详解】由异名磁极相排斥得，螺线管的右端为S极，左端为N极，螺线管外部的磁场方向从N即流向S极；由右手定则得，电流从螺线管的左端流入，右端流出，则电源右端为负极，如图所示：
33．（2024·广东汕头·一模）一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）图为其内部接线示意图，请你将图中的电路连接完整，使开关控制电灯，又不影响插座供其他电器使用。
【答案】
【详解】在家庭电路中，开关控制灯泡时，开关要先与火线相连，再接灯泡，灯泡在与零线相连，这样更换灯泡更安全；三孔插座的正确接法为：上孔接地线，左孔接零线，右孔接火线，如图所示：
34．（2024·广东揭阳·一模）如图是一种新型双控开关，利用二极管的单向导电性，两个双控开关之间仅需要一根导线连接，减小了家庭电路布线的麻烦，请将含螺口灯泡的电路连接完整。
【答案】
【详解】由图可知，两个开关串联，由于开关要控制灯，所以开关与灯串联，并且开关接在火线与用电器之间，所以从火线引线接到开关S1上，经开关S2进入灯泡，然后从螺旋口后接到零线，作图如下：
35．（2024·陕西商洛·一模）如图所示，闭合开关S后，小磁针仍静止。请在括号中标出电源的正负极（用“”或“”表示）。
【答案】
【详解】小磁针N极向下，S极向上，因同名磁极相互排斥，异名磁极相互吸引，所以螺线管上端为N极，下端为S极；由安培定则知道，电流由螺线管的下端流入，上端流出，即电源的下端为正极，上端为负极，如下图所示：
36．（2024·江苏扬州·一模）在图中画出螺线管B上的绕线，使图中的A、B两个螺线管通电后相互吸引。
【答案】
【详解】根据电流方向结合右手螺旋定则可知，通电螺线管A的左端为S极，右端为N极；因为A、B两个螺线管相互吸引，所以根据磁极间的相互作用规律可知，通电螺线管B的左端为S极，右端为N极，则B螺线管的绕法如图所示：
37．（2024·河南南阳·一模）晓晓刚搬到新家，发现卧室床头有两个开关，已知为调光灯的旋钮开关，可单独控制台灯的通断及亮度；为控制空调插座的开关。请你在图中将电路图连接完整，要求符合安全用电原则。
【答案】
【详解】为调光灯的旋钮开关，可单独控制台灯的通断及亮度，说明与调光灯串联；为控制空调插座的开关，所以与控制空调插座串联，家庭电路中各用电器之间并联；为了安全，要将开关接在用电器和火线之间；三孔插座“左孔接零线，右孔接地线，上孔接火线”，如图所示：
38．（2024·广东深圳·二模）小明将自制电磁小船放在水中，闭合开关后船头（右端）在地磁场的作用下，静止时的位置如图所示。请在图中标出电磁铁右端的磁极，以及图标中的方向。
【答案】
【详解】根据安培定则，右手握住螺线管，大拇指所指的左端是通电螺线管的N极，右端是S极，所以船头在地磁场的作用下，最终会指向南方。作图如下
39．（2024·上海浦东新·二模）根据图中通电螺线管的N极，标出小磁针的N极、磁感线方向和电源的正、负极。
【答案】
【详解】螺线管左侧是N极，由右手螺旋定则可知，电流从螺线管右侧流入，则电源右侧是正极；磁体周围的磁感线从N极出发回到S极；由异名磁极相互吸引可知，小磁针左侧为N极，如图所示
40．（21-22九年级上·河南洛阳·期末）如图所示的插座（带保险丝）和电灯（带开关）是组成家庭电路的常用器件，请用笔画代替导线将它们分别接入电路中。
【答案】
【详解】三孔插座的接法：上孔接地线、左孔接零线，右孔接火线；保险丝接在插座和火线之间，当电路中电流过大时熔断，起到保护电路的作用；灯泡的接法：火线进入开关，再进入灯泡顶端的金属点，灯泡的螺旋套直接接在零线上，这样在断开开关能切断火线，既能控制灯泡，如图所示
41．（2024·山东济南·一模）如图所示，某商场内设有自动售货机，可方便购物者购买。它可以通过手机扫码（闭合）或通过投币（闭合），启动电动机完成自动售货；在光线较暗时光控开关自动闭合，接通灯泡照明。请在答题卡的相应位置画出符合要求的内部电路图。
【答案】
【详解】由题意可知，通过手机扫码使开关闭合或通过投币使开关闭合，都能启动电动机完成自动售货，说明开关和开关可以独立工作、互不影响，则开关和开关应并联，再与电动机串联；由题知，在光线较暗时，光控开关自动闭合，接通灯泡照明，即灯泡只由光控开关控制，因灯泡与电动机工作时互不影响，则两用电器应并联；如图所示：
42．（23-24九年级下·河南信阳·阶段练习）教室内有两盏“220V 40W”的电灯和1个带有保险丝的三孔插座。要求开关S只控制两盏灯，且一盏灯坏了另外一盏灯仍然能正常发光。请按照安全用电的要求连接电路。
【答案】
【详解】要求开关S控制两盏灯，且一盏灯坏了时另外一盏灯仍然能正常发光，说明两灯并联，开关处在干路上，同时根据安全用电原则需要把开关接在火线上；三两孔插座遵循“左零右火上地”的原则接线且保险丝与三孔插座串联接在火线上。据此作图如下：
43．（2024九年级下·全国·专题练习）小明想设计一款温控自动报警器，在水银温度计里封入一段金属丝，当温度在正常范围内时，绿灯亮表示正常；当温度升高达到金属丝下端所指示的温度时，红灯亮表示警报。请你按照小明的设想，帮他连接好电路。
【答案】
【详解】当温度在正常范围内时，液体没有达到金属丝下端时，绿灯发光，绿灯和工作电源构成通路，把绿灯和工作电源接通。当温度升高，液体升高到金属丝下端时，左端的控制电路接通，把温度计、控制电源、电磁铁连接起来，此时电磁铁有磁性，吸引衔铁，衔铁和下面的动触头连通，红灯发光，此时红灯、工作电源构成通路，如图所示：
44．（2024·甘肃武威·一模）如图示的A、B为两个通电螺线管，ab处是电池，通电时小磁针（黑端为N极）能在图示位置静止，标出电池ab的正负极及通电螺线管A的线圈绕法。
【答案】
【详解】小磁针N极向下，因小磁针静止时，N极方向沿磁感线的方向，故A螺线管的右侧为S极，左端为N极，B螺线管的左端为S极，右端为N极，由安培定则可知电源b端为正极，a端为负极，电流应从B螺线管的右后方流入，故极性及导线的绕向如图
45．（2024·山东济南·一模）为了确保安静的学习环境，小强家重新装修了独立的小书房。书房内需要安装照明灯和两孔插座各一个，答题卡的相应位置已给出了进入房间的火线和零线，请设计并画出该部分电路的电路图。
【答案】
【详解】照明灯与插座并联，且两孔插座接线遵循“左孔接零线、右孔接火线”，照明灯应有开关控制，且开关安装在灯和火线之间，如图所示：
作图题是南京中考必考的题型，光路图、力学图和电磁学作图各考察一个。光路图主要考察平面镜的成像、光的折射画法以及凸透镜三条特殊光路作图；力学图主要考察的是重力、压力和浮力的受力分析，以及杠杆力臂的画法，包括最小动力臂问题；电磁学作图主要考察家庭电路的连接问题、通电螺线管磁性的判断和磁感应线的画法。
秘籍1：怎样解利用平面镜成像特点作图的问题
平面镜成像作图有两种方法:
(1)根据光的反射定律作图，应用该方法时，应强调每个点应画两条入射光线和对应的反射光线并注意虚线和实线的位置;其次，虚像要用虚线画。
(2)根据平面镜成像特点作图，这种方法也就是几何对称作图法。
【特别提示】①平面镜成像的原理是光的反射;②反射光线的反向延长线过像点:③我们能够看见物体(或物体的像)是由于物体发出或反射的光进入我们的眼睛;④平面镜所成的像与物体关于镜面对称。
秘籍2：怎样解利用光的折射规律的作图问题
光的折射作图一般有两种，一是已知入射光线作折射光线，二是已知折射光线作入射光线。无论哪一种，在解答时都要特别重视法线的作用，首先要过入射点正确作出法线(虚线，与界面垂直)，其次要看清光是从空气斜射入水(或其他介质)中，还是从水(或其他介质)中斜射入空气中，当光从空气斜射入水(或其他介质)中时折射角小于入射角，当光从水(或其他介质)中斜射入空气中时折射角大于入射角。不论光从空气斜射入其他介质还是光从其他介质斜射入空气，“空气中的角”总是大角。
【特别提示】①光射到两种介质的界面上时光的反射与光的折射同时发生；②光垂直界面入射时，一部分光的传播方向不变，另一部分光沿原路返回；③在光的反射、折射现象中,光路是可逆的。
秘籍3：怎样解关于透镜的三条特殊光线的作图问题
作图时要做到：(1)明确透镜的种类，即透镜是凸透镜还是凹透镜；(2)明确光线的种类，是过光心的光线，是平行于主光轴的光线还是过焦点的光线；(3)根据三条特殊光线的传播特点作图。
【特别提示】凸透镜和凹透镜的三条特殊光线：
①过透镜光心的光线传播方向不变。
②平行于主光轴的光线经凸透镜折射后折射光线过焦点，经凹透镜折射后折射光线的反向延长线过焦点。
③过焦点的光线经凸透镜折射后折射光线平行于主光轴射出，射向凹透镜另一侧焦点的光线，经凹透镜折射后折射光线平行射出。作图时注意光的传播方向，且光路可逆。
秘籍4：怎样解压力的作图问题
无论是作压力的示意图还是判断压力的示意图，主要从以下三个方面考虑：
(1)明确被压的物体；
(2)压力的作用点在被压物体上；
(3)压力的方向与被压物体的表面垂直并指向被压物体。
秘籍5：怎样解杠杆力臂的作图问题
解杠杆力臂的作图问题，一般的解题步骤如下：
（1）由实物抽象出杠杆模型；
（2）找出杠杆的支点O；
（3）确定动力与阻力的作用点，作出动力与阻力的示意图（注意表示动力与阻力的线段长度），必要时用虚线将力的作用线正向或反向延长；
（4）从支点向力的作用线作垂线，画出垂直符号；
（5）支点到垂足之间的距离就是该力的力臂，并用双向箭头或大括号标出，在附近标上动力臂的符号l1，或阻力臂的符号l2。
【特别提示】力臂是支点到力的作用线的距离，千万不能理解为支点到力的作用点的距离。力臂不一定在杠杆上，如果力的作用线过支点，则该力的力臂为0。
【记忆口诀】一定点，二画线，三作垂线段，四在两端画尖尖
秘籍6：怎样解杠杆最小例的作图问题
杠杆最小力的确定：
（1）在力的作用点一定的情况下，当力跟支点与力的作用点的连线垂直时，力最小。
（2）力和力臂的找法：若力的作用点一定，则按（1）的方法找力臂；若力的作用点任意，则在杠杆上先找出离支点最远的点，连接支点和最远点，过最远点作支点和最远点连线的垂线，根据需要标出的力为最小力。
（3）根据动力和阻力使杠杆转动的方向相反来确定动力的方向。
【特别提示】根据杠杆的平衡条件知，在杠杆的阻力、阻力臂一定时，要使动力最小，必须使动力臂最长。通常情况下，连接杠杆的支点和动力作用点所得到的线段是最长的，此线段即为最长力臂。
秘籍7：怎样解家庭电路的组成及连接问题
家庭电路的组成：输电线、电能表、总开关、保险装置、用电器。在安装家庭电路时，应注意以下几点：
(1)先确定火线和零线，然后在干路火线上串联上熔断器，即电路保险装置，当电流过大时会自动熔断以保护电路。
(2)控制电灯的开关要接在火线上，并与电灯串联。
(3)螺口灯泡的螺旋套一定要接在零线上。
(4)电路中的插座，如果是两孔插座.一定是右孔接火线，左孔接零线，要与电灯并联；如果是三孔插座，则必须是“左零右火上接地”。
(5)各家用电器与插座并联，开关与所控制的用电器串联。
【特别提示】家庭电路的连接
火线零线并排走，接表进闸有先后；火线接进保险盒，经过开关进灯座；为方便，安插座，与灯并联不可错；试电笔，来验电，氖管发光是火线。
秘籍8：怎样解磁场和磁感线的理解问题
解题时必须牢记以下六点：
(1)磁场是磁体周围客观存在的一种物质。
(2)磁场中静止的小磁针北极所指的方向就是该点的磁场方向。
(3)磁感线是为了形象地描述磁场，在磁场中画出的一些假想的、有方向的曲线。
(4)磁体周围任何两条磁感线都不会相交，磁感线上任一点的切线方向就是该点的磁场方向，与放在该点的小磁针静止时N极所指的方向一致。
(5)磁感线在磁体外部从N极发出回到S极，在磁体内部从S极到N极，形成封闭的曲线。
(6)磁感线密集处磁场强，稀疏处磁场弱。
【特别提示】“三向归一”
判磁场所谓“三向归一”，即小磁针静止时N极的指向、磁感线切线方向、磁场方向是一致的，只要明确其中一个方向，其他两个方向也就可以确定，磁体的N、S极也能确定。
一、光学
1．（2023·江苏南京·中考真题）图中，小明的眼睛在C处，图示是小明刚好看到水中杯底硬币的A端的光路，在图中用箭头标明光的传播方向；向杯中缓慢注水，在图中画出小明刚看到硬币B端时水面的位置。
【答案】
【详解】小明刚好看到水中杯底硬币的A端，说明A点射向水面的光线折射后进入了人的眼睛，通过B点做A的入射光线的平行线，该平行线为入射光线，与之前折射光线的交点为刚看到硬币B端时水面的位置，如图所示：
2．（2022·江苏南京·中考真题）根据平面镜成像特点，在右图中画出物体AB在平面镜中所成的像．
( )
【答案】
【详解】平面镜所成的像与物体关于镜面是对称的，对应点到镜面的距离相等，所以成的像是虚像，如图所示：
二、力学
3．（2023·江苏南京·中考真题）木块静止在水平桌面上，请画出木块对桌面压力的示意图．
【答案】
【详解】木块对桌面压力的作用点在接触面的中点处，压力的方向垂直于桌面向下；过压力的作用点作垂直于桌面向下的力F，即为压力的示意图．如图所示：
4．（2022·江苏南京·中考真题）图中，用轻质绳子悬挂一小球，小球与光滑轨道接触且处于静止状态，绳子竖直，在图中画出小球的受力示意图。
【答案】
【详解】由于绳子处于竖直状态，所以小球与光滑轨道相接触，但没有相互挤压，所以彼此没有压力，所以小球静止时，受到重力和绳子的拉力，两个力方向相反，都作用在小球的几何中心上，如下图所示：
三、电磁学
5．（2023·江苏南京·中考真题）图中，用笔画线将灯（开关控制灯）和插座分别接入电路中。
【答案】
【详解】开关控制灯的亮灭，开关要与灯串联接入电路，为了安全，开关要靠近火线；三孔插座的左孔接零线，右孔接火线，上孔接地线，故作图如下：
6．（2022·江苏南京·中考真题）磁体旁的小磁针静止时所指方向如图所示，画出通过小磁针中心的一条磁感线，并标出磁体的N极。
【答案】
【详解】小磁针静止时，左端为N极，由同名磁极相排斥，异名磁极相吸引可知，磁体左端为S极，右端为N极，由于磁场方向从磁铁的N极出发，回到S极，所以通过小磁针中心的磁感线方向向左，如下图所示：
一、光路图
1．（2024·四川成都·二模）如图是投影仪的简化结构图，F为透镜焦点。请在图中画出凸透镜的入射光线和平面镜的反射光线。
【答案】
【详解】过凸透镜焦点的光线平行于主光轴射出，据此做出凸透镜的入射光线；根据反射角等于入射角，做出反射光线，如图所示：
2．（2024·陕西西安·模拟预测）如图所示，一个凸透镜的最上方与水面恰好重合，F为凸透镜的焦点。有一条光线平行于主光轴射入，请作出经过凸透镜后的折射光线和进入空气的折射光线。
【答案】
【详解】由凸透镜的特点可知，平行于主光轴的光线经凸透镜折射后过焦点，由此可作出经过凸透镜后的折射光线，该光线从水中斜射入空气中，由光的折射规律可知，入射光线和折射光线分居法线两侧，法线垂直于水面，且因为是从水中斜射入空气中所以折射角大于入射角。如图所示：
3．（2024·广东深圳·一模）一光线平行于主光轴入射到透镜，F点为两透镜的公共焦点，两透镜均视为薄透镜，请完成光路图。
【答案】
【详解】平行于主光轴的光线经凸透镜折射后折射光线射向焦点F，通过焦点的光线经凹透镜折射后向下偏折，如图所示：
4．（2024·山东菏泽·一模）“若在水边走，安全记心头”。看起来不深的池水，也不要贸然下去。请在图中画出上述现象的光路图，并标出入射角i。
【答案】
【详解】根据光从水中斜射入空气中的规律，光在经过界面时会发生偏折，此时折射角大于入射角，而人的眼睛的视线与点共线，入射角是入射光线与法线的夹角，如下图所示：
5．（2024·山东东营·一模）东营清风湖有一座九孔桥，图甲是其在水中倒影的美景。图乙中A点表示桥上某点的位置，请在图乙中画出光从桥上A点经水面反射进入人眼的光路图。
【答案】
【详解】由题可知，根据平面镜成像时，像与物体关于镜面对称，据此画出像的位置A＇，连接人的眼睛和A＇，则连线与水面的交点为反射点（入射点）O，连接AO为入射光线、连接O和眼睛可得反射光线，如图所示：
6．（2024·广东揭阳·一模）如图请做出光线经平面镜反射和凸透镜折射后的光路图。
【答案】
【详解】过入射点垂直于镜面画出法线，图中入射角为90°-45°=45°，再根据反射角等于入射角画出反射光线，可得反射光线平行主光轴；平行于主光轴的光线经凸透镜折射后折射光钱必过焦点。据此画出折射光线，如图所示：
7．（2024·四川广元·二模）如图所示，在水面上方有一点光源S，经水面反射后有一条反射光线恰好经过凸透镜左侧的焦点F并经过透镜发生折射。请完成上述光路图。
【答案】
【详解】平静的水面相当于平面镜，先根据平面镜成像特点（物像关于平面镜对称）画出光源S的对称点S'，可得像的位置，连接像与焦点并延长与凸透镜相交即为反射光线的位置，与水面的交点为入射点；通过焦点的光线经凸透镜折射后将平行于主光轴，如图所示：
8．（2024·辽宁·一模）如图所示，F和P是凸透镜的一倍焦点和二倍焦点。根据图中的入射光线画出经凸透镜折射后的折射光线。
【答案】
【详解】凸透镜中，平行于主光轴的光线经过焦点射出；物体在2f处，像也在2f处，则光经过2f入射的光线过凸透镜异侧的2f射出，如图所示：
9．（2024·安徽合肥·模拟预测）如图，人眼在A处看到公园池塘底部的LED灯（图中S位置）在图中的S′处，请在图中画出LED灯发出的光到达人眼A处的光路（保留作图痕迹）。
【答案】
【详解】连接AS′与界面的交点为折射点O，连接即为入射光线，连接即为折射光线，作图如下：
10．（2024·江苏南通·一模）按题目要求作图；如图，角反射器由互相垂直的反光面组成，请在图中画出入射光经两平面反射的光路；
【答案】
【详解】“角反射器”的特点是对光线进行两次反射，根据反射定律可知，两次反射的光线与入射光线是始终平行的。先过入射点画出法线，根据反射角等于入射角画出反射光线；反射到上面的镜面，同理画出第二次反射光线，如图所示
11．（2024·河南周口·二模）在拍摄“硬币再现”的小魔术时，小明调整摄像机的镜头，使位于P点的镜头拍摄不到放在A点的硬币，如图甲。然后小明向杯中缓缓注满水，镜头中的画面慢慢出现了硬币！请在图乙中画出硬币出现在B点时的入射光线、折射光线，并标出折射角r。
【答案】
【详解】镜头拍摄不到的池底A点的硬币，向杯中缓缓注满水，镜头中的画面慢慢出现了硬币，因此镜头拍摄到的是硬币在B点的像，连接P点与B，与水面的交点O为入射点，连接AO为入射光线，O到P点为折射光线，过O点画出法线，折射光线与法线的夹角为折射角，如图所示：
12．（2024·四川内江·二模）小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇利用一块平面镜使室外太阳光照射到盆中花上的B处，请你通过作图画出平面镜。
【答案】
【详解】连接AB，AB为反射光线，然后作出入射光线和反射光线夹角的角平分线即为法线，再作一条线段与法线垂直，该线段的位置即为平面镜的位置，如图
13．（2024·福建厦门·一模）如图所示，是凸透镜的焦点，是凹透镜的虚焦点，请画出光线通过凸透镜折射前和通过凹透镜折射后的光路。
【答案】
【详解】通过凸透镜左侧焦点的光线经凸透镜折射后将平行于主光轴；平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过凹透镜左侧的焦点，如图所示：
14．（2024·安徽合肥·一模）如图，人眼在A处看到公园池塘底部的LED灯（图中S位置）在图中的处，请在图中画出LED灯发出的光到达人眼A处的光路（保留作图痕迹）。
【答案】
【详解】眼睛观察到的点在S点的上方，然后连接与界面的交点为折射点O，在图中光由S点发出，经水面射入空气中时发生折射，折射角大于入射角，而射入A点、 就在折射光线的反向延长线上，如图所示
15．（2024·河南周口·二模）平面镜是魔术师表演节目常用的道具。如图甲演员躺在转盘上做各种动作时，观众在挡板前面利用平面镜看到的却是她竖直悬在空中做优美的动作。如图乙观众看到悬在空中的演员A'，实际演员在挡板后的位置A。请画出平面镜的位置，并完成观众看到演员A 的光路图。
【答案】
【详解】平面镜所成的像和物体是以镜面为对称轴的轴对称图形，连接，画出这两线段的垂直平分线可得平面镜的位置，连接、观众交平面镜于点O，连接AO为入射光线、O点到观众为反射光线，如下图所示
二、力学作图
16．（2024·湖北十堰·模拟预测）排球正面双手垫球是我市体育中考选考项目之一，如图是小王同学正在练习垫排球的情景，请画出排球在离开手臂升空的过程中所受力的示意图，右图中的圆表示正在上升的排球（忽略空气阻力）。
【答案】
【详解】排球在离开手臂升空的过程中，只受重力的作用，重力的方向竖直向下，作用在排球的重心上，故力的示意图为：
17．（2024·山东济宁·一模）如图所示，用轻质绳子悬挂一小球，小球与光滑轨道接触且处于静止状态，绳子竖直。在图中画出小球的受力示意图。
【答案】
【详解】小球处于静止状态，受力平衡，绳子处于竖直状态，所以小球不受摩擦力和支持力的作用，则小球受到重力和拉力的作用，重力的方向竖直向下，拉力的方向沿绳子向上，两个力的作用点都画在球的重心上，这两个力是一对平衡力，大小相等，作图时两条线段的长度相等。如下图
18．（2024·河南平顶山·二模）日常生活中的门把手如图甲所示，握住门把手向下压可以打开房门，此时门把手可以抽象成图乙所示的一个杠杆模型，O为支点，请在图中作出作用在A点的最小动力和动力臂的示意图。
【答案】
【详解】由杠杆平衡条件F1 l1=F2 l2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂L1最长；动力的方向应该向下，过点A垂直于OA向下作出最小动力F1的示意图，如图所示：
19．（2024·湖南长沙·一模）如图所示，小球漂浮在水面，画出小球受力示意图。
【答案】
【详解】漂浮在水面上的小球会受到竖直向下的重力、竖直向上的浮力，在这两个力的作用下处于平衡状态，则这两个力为一对平衡力，作图如下所示：
20．（2024·江苏南京·一模）图中，在水平桌面上匀速向左拉动木块，请画出手所受拉力F和木块所受摩擦力f的示意图。
【答案】
【详解】在水平桌面上匀速向左拉动木块，则木块受到的拉力F方向水平向左，木块受到桌面的摩擦力f方向水平向右，作用点在物体的重心位置，两个力大小相等、方向相反、作用在同一直线上，是一对平衡力，如图所示
21．（2024·河南开封·一模）正月十五挂灯笼是中华民俗，“龙”又是中华民族的象征，寓意丰富，因此“龙”形灯笼倍受青睐，请在下图中画出“灯笼”的受力示意图。
【答案】
【详解】如图，悬挂的灯笼静止不动，处于平衡状态，灯笼受到重力和绳子的拉力，这两个力是一对平衡力，过灯笼的重心作竖直向下的重力G和沿绳子向上的拉力F，且线段的长度相等，如图所示：
22．（2024·广东佛山·二模）图是一台活塞式抽水机，在C处用力便可取水，画出在C处所用最小力F1的示意图及阻力臂L2。
【答案】
【详解】根据杠杆的平衡条件，当阻力和阻力臂一定时，动力臂越长，越省力，连接支点O和力的作用点C，以OC为力臂是最长的动力臂，过C点作OC的垂线画出最小力，方向向下，连接支点到阻力作出阻力臂L2，如图：
23．（2024·广东揭阳·一模）图甲中工人用工具搬运石头，该工具可简化成图乙中杠杆AB，移动支架，可使支点O在AB间移动，忽略杆重。请画出作用在A点的最小力和阻力的力臂。
【答案】
【详解】B处对杠杆阻力F2的方向向下，过O点作阻力F2的垂线，即为阻力F2对支点O的力臂L2；在阻力、阻力臂一定的情况下，由杠杆平衡条件可知，要使动力最小，动力臂需要最长，动力的作用点在A点，所以动力的方向应该垂直于OA向下，如图所示：
24．（2024·湖南常德·模拟预测）如图所示，做出使杠杆平衡的最小动力F及其力臂L，
【答案】
【详解】杠杆平衡的最小动力对应的力臂为最长力臂，在杠杆上找到离支点最远的一点，连接该点与支点，连线即为最长力臂L，再过该点向上作力臂的垂线，标上箭头和符号F，即作出最小动力F，如下图所示：
。
25．（2024·安徽合肥·一模）如图，A、B两个物体重叠放在水平桌面上，若A在水平向右的2N的推力的作用下使得A、B一起在水平方向做匀速直线运动。作出物体B受到的力的示意图。
【答案】
【详解】A、B一起在水平方向做匀速直线运动，它们之间没有发生相对运动或相对运动趋势，没有摩擦力，B受竖直向下的重力和A对B的支持力，这两个力大小相等，方向相反，作用在同一个物体上，是一对平衡力，作用点可以画在物体A的重心上，支持力方向竖直向上，重力方向竖直向下，如图所示：
26．（2024·四川广元·二模）现有一物体放入水中，有部分露出水面，请作出该物体所受浮力的示意图。
【答案】
【详解】物体受到浮力作用，浮力的方向竖直向上，画在物体的重心位置，如图所示：
27．（2024·江苏扬州·一模）小明用如图所示的装置水平拉动长木板探究影响滑动摩擦力大小的因素。请作出此时木块受到的摩擦力的示意图。
【答案】
【详解】木块相对地面，位置没有变化，故相对地面静止；木块相对木板向右运动，滑动摩擦力方向向左，如下图
28．（2024·河南南阳·一模）摆钟通常由一个摆锤（重物）连接到摆杆上，通过摆锤带动摆杆的摆动来计时，小亮发现家里摆钟的摆锤一直停在图所示的位置，请你在图中作出摆锤的受力示意图（用点O代表摆锤）。
【答案】
【详解】由题意可知，摆锤处于静止状态，受力平衡，受到竖直向下的重力，以及摆杆对其竖直向上的弹力，如图所示：
。
29．（2024·四川成都·二模）甲是国旗护卫队昂首前行的情景，旗手将旗杆放在肩膀上，右手握住旗杆下部。若将旗杆看成一个可绕肩膀转动的杠杆，其简化图如图乙，O为支点，A为右手握杆处。请在图乙中画出：
（1）旗杆自身重力的力臂l；
（2）杠杆平衡时，作用在A点的最小动力F。
【答案】
【详解】（1）旗杆自身重力的力臂l为支点O到重力作用线的距离，过O点做重力作用线延长线的垂线，支点到垂足之间的距离为力臂l，如图所示：
（2）杠杆平衡时，作用在A点力以OA为力臂时，动力臂最长，动力最小，为了使杠杆平衡，动力垂直杠杆向上，过A点做垂直与OA向上的力，为最小动力F，如图所示：
30．（2024·山东菏泽·一模）请在图中作出杠杆静止时对应的力和的力臂。
【答案】
【详解】力的作用线和力臂垂直，过L1的端点做L1的垂线段，杠杆与垂线段的交点即为F1在杠杆上的作用点，F1的方向沿垂线段向上；过支点O做F2的作用线的垂线段即为L2，如图
三、电磁作图
31．（2024·广东肇庆·一模）如甲所示是一个带有开关的插座，开关闭合时，插孔提供工作电压；开关断开时，插孔不能提供工作电压。请在图乙中画出开关和插孔的连接方式，并将其正确接入家庭电路中。
【答案】
【详解】根据题意可知，开关必须接在火线上，插座的接法是左孔接零线，右孔接火线，上孔接地线，开关与三孔插座串联，如图所示：
32．（2024·云南昆明·一模）请根据图中小磁针N极的指向，用箭头标出通电螺线管的磁感线方向和电源右端的极性。
【答案】
【详解】由异名磁极相排斥得，螺线管的右端为S极，左端为N极，螺线管外部的磁场方向从N即流向S极；由右手定则得，电流从螺线管的左端流入，右端流出，则电源右端为负极，如图所示：
33．（2024·广东汕头·一模）一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）图为其内部接线示意图，请你将图中的电路连接完整，使开关控制电灯，又不影响插座供其他电器使用。
【答案】
【详解】在家庭电路中，开关控制灯泡时，开关要先与火线相连，再接灯泡，灯泡在与零线相连，这样更换灯泡更安全；三孔插座的正确接法为：上孔接地线，左孔接零线，右孔接火线，如图所示：
34．（2024·广东揭阳·一模）如图是一种新型双控开关，利用二极管的单向导电性，两个双控开关之间仅需要一根导线连接，减小了家庭电路布线的麻烦，请将含螺口灯泡的电路连接完整。
【答案】
【详解】由图可知，两个开关串联，由于开关要控制灯，所以开关与灯串联，并且开关接在火线与用电器之间，所以从火线引线接到开关S1上，经开关S2进入灯泡，然后从螺旋口后接到零线，作图如下：
35．（2024·陕西商洛·一模）如图所示，闭合开关S后，小磁针仍静止。请在括号中标出电源的正负极（用“”或“”表示）。
【答案】
【详解】小磁针N极向下，S极向上，因同名磁极相互排斥，异名磁极相互吸引，所以螺线管上端为N极，下端为S极；由安培定则知道，电流由螺线管的下端流入，上端流出，即电源的下端为正极，上端为负极，如下图所示：
36．（2024·江苏扬州·一模）在图中画出螺线管B上的绕线，使图中的A、B两个螺线管通电后相互吸引。
【答案】
【详解】根据电流方向结合右手螺旋定则可知，通电螺线管A的左端为S极，右端为N极；因为A、B两个螺线管相互吸引，所以根据磁极间的相互作用规律可知，通电螺线管B的左端为S极，右端为N极，则B螺线管的绕法如图所示：
37．（2024·河南南阳·一模）晓晓刚搬到新家，发现卧室床头有两个开关，已知为调光灯的旋钮开关，可单独控制台灯的通断及亮度；为控制空调插座的开关。请你在图中将电路图连接完整，要求符合安全用电原则。
【答案】
【详解】为调光灯的旋钮开关，可单独控制台灯的通断及亮度，说明与调光灯串联；为控制空调插座的开关，所以与控制空调插座串联，家庭电路中各用电器之间并联；为了安全，要将开关接在用电器和火线之间；三孔插座“左孔接零线，右孔接地线，上孔接火线”，如图所示：
38．（2024·广东深圳·二模）小明将自制电磁小船放在水中，闭合开关后船头（右端）在地磁场的作用下，静止时的位置如图所示。请在图中标出电磁铁右端的磁极，以及图标中的方向。
【答案】
【详解】根据安培定则，右手握住螺线管，大拇指所指的左端是通电螺线管的N极，右端是S极，所以船头在地磁场的作用下，最终会指向南方。作图如下
39．（2024·上海浦东新·二模）根据图中通电螺线管的N极，标出小磁针的N极、磁感线方向和电源的正、负极。
【答案】
【详解】螺线管左侧是N极，由右手螺旋定则可知，电流从螺线管右侧流入，则电源右侧是正极；磁体周围的磁感线从N极出发回到S极；由异名磁极相互吸引可知，小磁针左侧为N极，如图所示
40．（21-22九年级上·河南洛阳·期末）如图所示的插座（带保险丝）和电灯（带开关）是组成家庭电路的常用器件，请用笔画代替导线将它们分别接入电路中。
【答案】
【详解】三孔插座的接法：上孔接地线、左孔接零线，右孔接火线；保险丝接在插座和火线之间，当电路中电流过大时熔断，起到保护电路的作用；灯泡的接法：火线进入开关，再进入灯泡顶端的金属点，灯泡的螺旋套直接接在零线上，这样在断开开关能切断火线，既能控制灯泡，如图所示
41．（2024·山东济南·一模）如图所示，某商场内设有自动售货机，可方便购物者购买。它可以通过手机扫码（闭合）或通过投币（闭合），启动电动机完成自动售货；在光线较暗时光控开关自动闭合，接通灯泡照明。请在答题卡的相应位置画出符合要求的内部电路图。
【答案】
【详解】由题意可知，通过手机扫码使开关闭合或通过投币使开关闭合，都能启动电动机完成自动售货，说明开关和开关可以独立工作、互不影响，则开关和开关应并联，再与电动机串联；由题知，在光线较暗时，光控开关自动闭合，接通灯泡照明，即灯泡只由光控开关控制，因灯泡与电动机工作时互不影响，则两用电器应并联；如图所示：
42．（23-24九年级下·河南信阳·阶段练习）教室内有两盏“220V 40W”的电灯和1个带有保险丝的三孔插座。要求开关S只控制两盏灯，且一盏灯坏了另外一盏灯仍然能正常发光。请按照安全用电的要求连接电路。
【答案】
【详解】要求开关S控制两盏灯，且一盏灯坏了时另外一盏灯仍然能正常发光，说明两灯并联，开关处在干路上，同时根据安全用电原则需要把开关接在火线上；三两孔插座遵循“左零右火上地”的原则接线且保险丝与三孔插座串联接在火线上。据此作图如下：
43．（2024九年级下·全国·专题练习）小明想设计一款温控自动报警器，在水银温度计里封入一段金属丝，当温度在正常范围内时，绿灯亮表示正常；当温度升高达到金属丝下端所指示的温度时，红灯亮表示警报。请你按照小明的设想，帮他连接好电路。
【答案】
【详解】当温度在正常范围内时，液体没有达到金属丝下端时，绿灯发光，绿灯和工作电源构成通路，把绿灯和工作电源接通。当温度升高，液体升高到金属丝下端时，左端的控制电路接通，把温度计、控制电源、电磁铁连接起来，此时电磁铁有磁性，吸引衔铁，衔铁和下面的动触头连通，红灯发光，此时红灯、工作电源构成通路，如图所示：
44．（2024·甘肃武威·一模）如图示的A、B为两个通电螺线管，ab处是电池，通电时小磁针（黑端为N极）能在图示位置静止，标出电池ab的正负极及通电螺线管A的线圈绕法。
【答案】
【详解】小磁针N极向下，因小磁针静止时，N极方向沿磁感线的方向，故A螺线管的右侧为S极，左端为N极，B螺线管的左端为S极，右端为N极，由安培定则可知电源b端为正极，a端为负极，电流应从B螺线管的右后方流入，故极性及导线的绕向如图
45．（2024·山东济南·一模）为了确保安静的学习环境，小强家重新装修了独立的小书房。书房内需要安装照明灯和两孔插座各一个，答题卡的相应位置已给出了进入房间的火线和零线，请设计并画出该部分电路的电路图。
【答案】
【详解】照明灯与插座并联，且两孔插座接线遵循“左孔接零线、右孔接火线”，照明灯应有开关控制，且开关安装在灯和火线之间，如图所示：
相关试卷
2022年中考物理真题分类训练—光学作图： 这是一份2022年中考物理真题分类训练—光学作图，共14页。
重难点27 光学、力学、电学及电磁学作图 -2023年中考【热点·重点·难点】专练（江苏专用）： 这是一份重难点27 光学、力学、电学及电磁学作图 -2023年中考【热点·重点·难点】专练（江苏专用），文件包含重难点27光学力学电学及电磁学作图解析版docx、重难点27光学力学电学及电磁学作图原卷版docx等2份试卷配套教学资源，其中试卷共53页， 欢迎下载使用。
备战2023年物理新中考二轮复习热点透析 疑难点拨01 力学、光学、电磁学作图题： 这是一份备战2023年物理新中考二轮复习热点透析 疑难点拨01 力学、光学、电磁学作图题，文件包含备战2023年物理新中考二轮复习热点透析疑难点拨01力学光学电磁学作图题解析版doc、备战2023年物理新中考二轮复习热点透析疑难点拨01力学光学电磁学作图题原卷版doc等2份试卷配套教学资源，其中试卷共16页， 欢迎下载使用。
