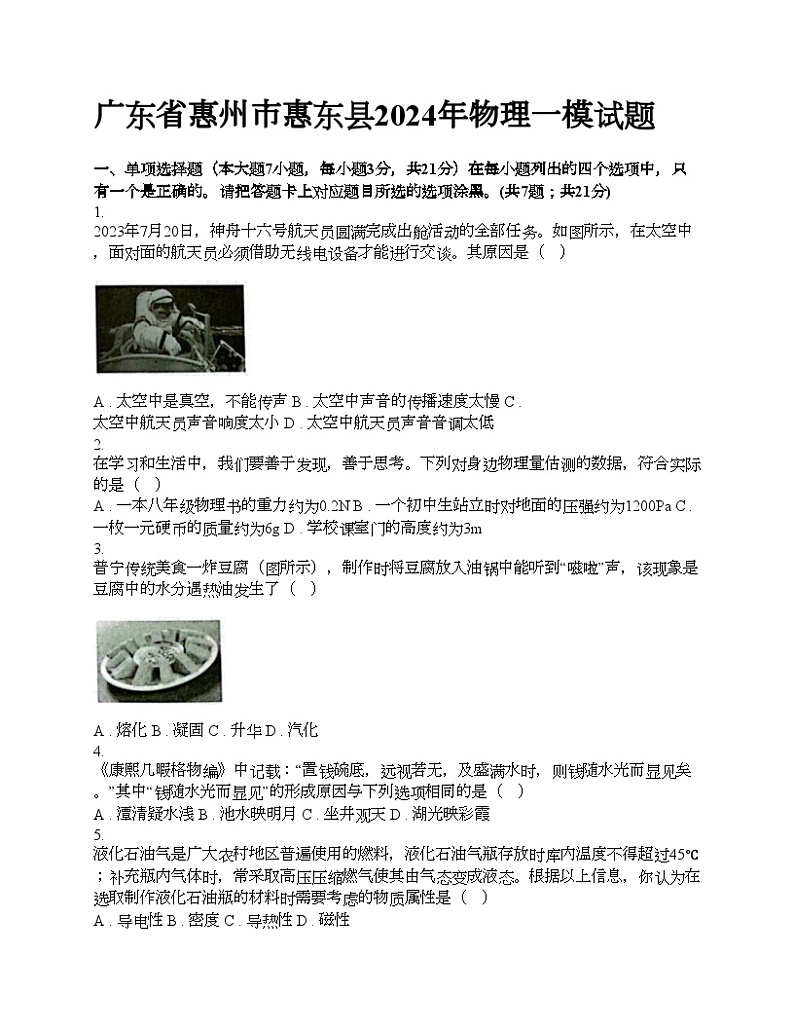

广东省惠州市惠东县2024年中考物理一模试题

这是一份广东省惠州市惠东县2024年中考物理一模试题，共23页。试卷主要包含了填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。

第Ⅰ卷的注释
一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的。请把答题卡上对应题目所选的选项涂黑。(共7题；共21分)
1. 2023年7月20日，神舟十六号航天员圆满完成出舱活动的全部任务。如图所示，在太空中，面对面的航天员必须借助无线电设备才能进行交谈。其原因是（ ）
A . 太空中是真空，不能传声 B . 太空中声音的传播速度太慢 C . 太空中航天员声音响度太小 D . 太空中航天员声音音调太低
2. 在学习和生活中，我们要善于发现，善于思考。下列对身边物理量估测的数据，符合实际的是（ ）
A . 一本八年级物理书的重力约为0.2N B . 一个初中生站立时对地面的压强约为1200Pa C . 一枚一元硬币的质量约为6g D . 学校课室门的高度约为3m
3. 普宁传统美食一炸豆腐（图所示），制作时将豆腐放入油锅中能听到“嗞啦”声，该现象是豆腐中的水分遇热油发生了（ ）
A . 熔化 B . 凝固 C . 升华 D . 汽化
4. 《康熙几暇格物编》中记载：“置钱碗底，远视若无，及盛满水时，则钱随水光而显见矣。”其中“钱随水光而显见”的形成原因与下列选项相同的是（ ）
A . 潭清疑水浅 B . 池水映明月 C . 坐井观天 D . 湖光映彩霞
5. 液化石油气是广大农村地区普遍使用的燃料，液化石油气瓶存放时库内温度不得超过45℃；补充瓶内气体时，常采取高压压缩燃气使其由气态变成液态。根据以上信息，你认为在选取制作液化石油瓶的材料时需要考虑的物质属性是（ ）
A . 导电性 B . 密度 C . 导热性 D . 磁性

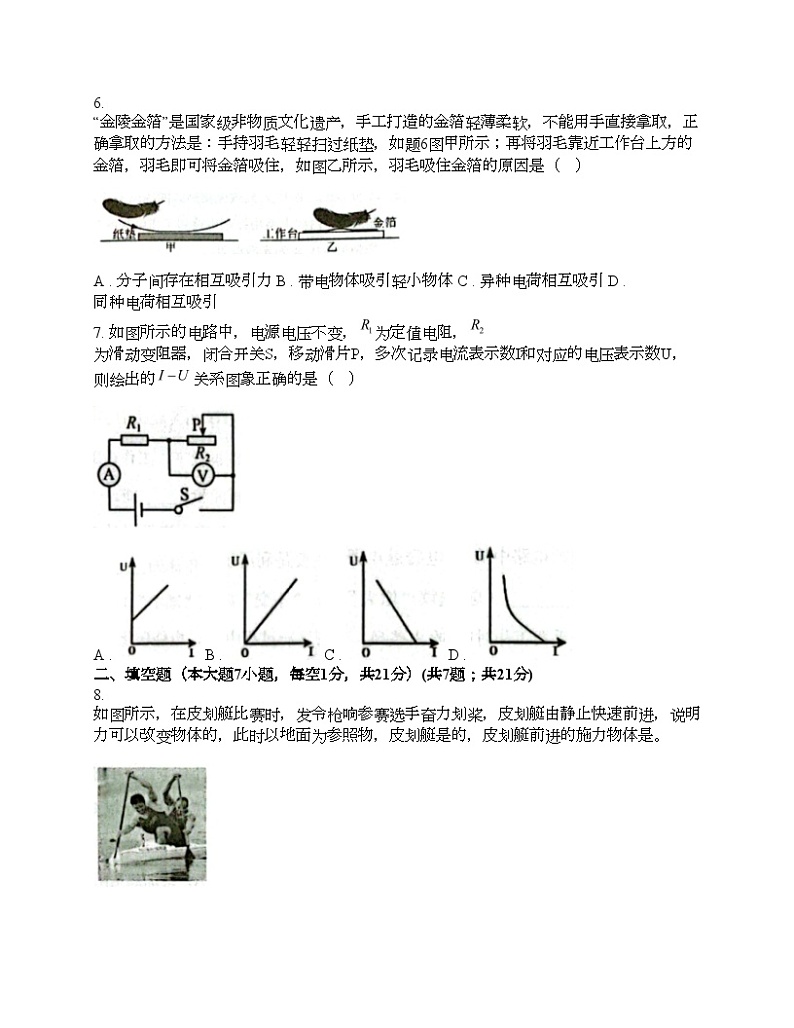

6. “金陵金箔”是国家级非物质文化遗产，手工打造的金箔轻薄柔软，不能用手直接拿取，正确拿取的方法是：手持羽毛轻轻扫过纸垫，如题6图甲所示；再将羽毛靠近工作台上方的金箔，羽毛即可将金箔吸住，如图乙所示，羽毛吸住金箔的原因是（ ）
A . 分子间存在相互吸引力 B . 带电物体吸引轻小物体 C . 异种电荷相互吸引 D . 同种电荷相互吸引
7. 如图所示的电路中，电源电压不变，为定值电阻，为滑动变阻器，闭合开关S，移动滑片P，多次记录电流表示数I和对应的电压表示数U，则绘出的关系图象正确的是（ ）
A . B . C . D .
二、填空题（本大题7小题，每空1分，共21分）(共7题；共21分)
8. 如图所示，在皮划艇比赛时，发令枪响参赛选手奋力划桨，皮划艇由静止快速前进，说明力可以改变物体的，此时以地面为参照物，皮划艇是的，皮划艇前进的施力物体是。

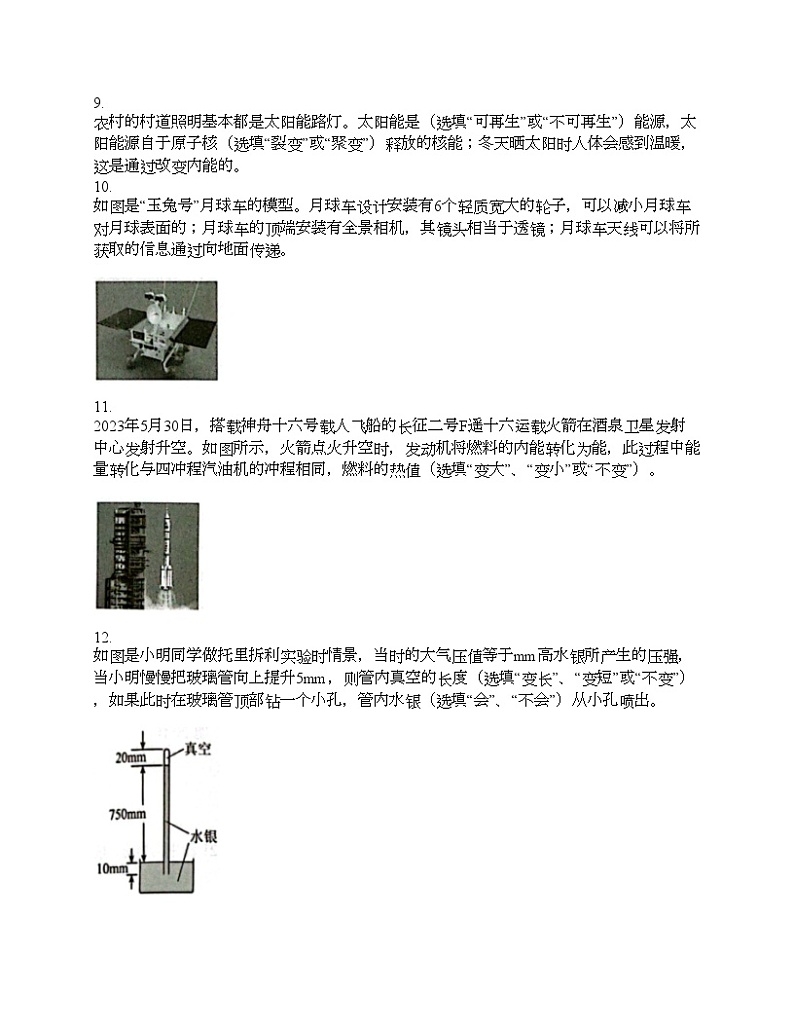

9. 农村的村道照明基本都是太阳能路灯。太阳能是（选填“可再生”或“不可再生”）能源，太阳能源自于原子核（选填“裂变”或“聚变”）释放的核能；冬天晒太阳时人体会感到温暖，这是通过改变内能的。
10. 如图是“玉兔号”月球车的模型。月球车设计安装有6个轻质宽大的轮子，可以减小月球车对月球表面的；月球车的顶端安装有全景相机，其镜头相当于透镜；月球车天线可以将所获取的信息通过向地面传递。
11. 2023年5月30日，搭载神舟十六号载人飞船的长征二号F遥十六运载火箭在酒泉卫星发射中心发射升空。如图所示，火箭点火升空时，发动机将燃料的内能转化为能，此过程中能量转化与四冲程汽油机的冲程相同，燃料的热值（选填“变大”、“变小”或“不变”）。
12. 如图是小明同学做托里拆利实验时情景，当时的大气压值等于mm高水银所产生的压强，当小明慢慢把玻璃管向上提升5mm，则管内真空的长度（选填“变长”、“变短”或“不变”），如果此时在玻璃管顶部钻一个小孔，管内水银（选填“会”、“不会”）从小孔喷出。
13. 如图是某工地简易货梯的工作原理图，A、B为滑轮，拉力F由电动机提供。其中滑轮（选填“A”或“B”）能省力，某次货梯以速度将120kg的货物匀速提升，电动机输出功率为2KW，则货物所受的支持力与力是一对平衡力，此次电梯的机械效率为%。
14. 定值电阻R和小灯泡L中的电流随其两端电压变化的关系如图甲所示，在图乙所示的电路中，电源电压为4.5V，闭合开关S，电阻R的阻值是Ω；通电60s电路消耗的电能是J，小灯泡L消耗的电功率是W。
第Ⅱ卷 主观题
第Ⅱ卷的注释
三、作图题（共7分）(共1题；共7分)
15.
（1） 如图所示，一束光线从空气斜射向水面上的O点，光线经水面反射后，在墙壁上形成一个亮点A，请作出入射光线和反射光线。
（2） 桔槔是中国古代用于灌溉或汲水的一种器具，是杠杆的一种应用，如图甲所示，图乙是桔槔的简化示意图，请在图乙中作出水桶所受重力示意图，并画出动力的力臂。
（3） 如图所示是小明家卧室照明电路，请用笔画线代替导线，将开关和灯泡接入电路中。
四、实验题（本大题3小题，共20分）(共3题；共20分)
16.
（1） 体温计是根据液体的性质制成的。图所示中的体温计示数是℃。
（2） 小明用天平称量一个球的质量，实验前发现指针停在如图甲所示位置，此时应将横梁右端的平衡螺母向（选填“左”或“右”）移动，直至天平平衡；将球放在天平左盘，天平再次平衡后，右盘中砝码质量和游码位置如图乙所示，则球的质量是g，若将该球带到太空舱，其质量（选填“变大”、“变小”或“不变”）。
（3） 科技馆里有一块能发电的地板，地板下方铺设的结构如图所示，当有人在地板跳跃时，固定在地板下方的磁铁会上下运动、使固定在地面上的弹簧线圈做切割运动，闭合电路中产生电流，小灯泡闪闪发光。
17. 为了探究平面镜成像特点，小明同学准备了透明玻璃板、刻度尺和A、B两只规格相同的蜡烛、一张不透光的白纸和粘胶，如图所示。
（1） 用透明玻璃板代替平面镜是为了便于确定像的，用玻璃板代替平面镜实验时，应选用（选填“厚”或“薄”）一些的玻璃板；
（2） 将与A完全相同、未点燃的蜡烛B放到玻璃板后面与像重合，比较像与蜡烛的大小关系。这里采用的探究方法是（选填“等效替代法”或“控制变量法”）；当蜡烛A远离玻璃板时，它的像会（选填“变小”、“不变”或“变大”）；
（3） 实验中若只将玻璃板水平向右平移，蜡烛所成像的位置（选填“向左移”、“向右移”或“不变”）；
（4） 在上述实验完成后，小明在玻璃板背面粘贴一张不透光的白纸，将玻璃板背面完全遮挡住，小明（选填“能”或“不能”）看到蜡烛在玻璃板后面的像。
18. 在“测量小灯泡的电功率”的实验中，给同学们提供的器材有：电压恒为6V的电源、额定电压为2.5V的小灯泡（灯丝电阻约为10Ω），电流表、电压表、开关各一个，导线若干，三种规格的滑动变阻器、、可供选择。
（1） 为完成实验，滑动变阻器应选择（选填“”、“”或“”）。选择合适变阻器后，请用笔画线代替导线将电路连接完整。要求：变阻器的滑片P向A端移动时，灯泡变暗；
（2） 实验中滑动变阻器除了保护电路外，还具有的作用是；
（3） 滑片P置于阻值最大处，闭合开关，发现电压表示数较大，电流表几乎无示数，移动滑片P，电流表示数无变化，出现的电路故障原因可能是；
（4） 排除故障后，闭合开关S，移动滑片P到某一位置时，电压表示数如图乙所示为V；若要测量小灯泡的额定功率，应将滑片P向（选填“A”或“B”）端移动。根据图丙图象信息，小灯泡的额定功率是W。
五、计算题（13分）(共2题；共13分)
19. 引体向上是同学们熟知的体育项目，如图所示，小明的质量为50kg，他在20s内完成了10个引体向上的标准动作，每次重心上升40cm，g取。求：
（1） 小明所受重力的大小；
（2） 完成一个引体向上克服重力做的功；
（3） 20s内克服重力做功的功率。
20. 电饭锅是生活中常用电器，下表是小明家中一台电饭锅的铭牌，其内部结构简化如图所示，其中和都是电热丝（不考虑温度对电阻的影响）。求
（1） 电饭锅正常工作时，在加热状态下的总电流；
（2） 电阻的阻值；
（3） 小明想测试电饭锅的实际电功率，于是在家庭电路中只接入电饭锅且处于加热状态，发现家中标有“220V、”的电能表内转了300圈，则电饭锅此时的实际加热功率。
六、综合能力题（本题3小题，共18分）(共3题；共18分)
21. 同学们在学习和生活中，会体验到很多的情境。请结合如图中的情境，按要求回答下列问题。
（1） 图甲所示是一简易气压计。小明拿着它从一楼坐电梯到三十楼，不计温度的影响，玻璃管内的液柱会（选填“升高”、“降低”或“不变”）。
（2） 图乙所示，小明把鸡蛋放入清水中，然后逐渐加盐，直至鸡蛋上浮至液面。向水中加盐，改变了液体的密度，使鸡蛋受到的增大；鸡蛋在液面静止时，（选填“”、“”或“”）
（3） 图丙所示，蜡烛在光屏上呈现清晰像，该像的特点是（选填“倒立缩小的实像”、“倒立放大的实像”或“正立放大的虚像”），这一成像规律揭示了（选填“幻灯机”、“照相机”或“放大镜”）的工作原理。
（4） 图丁所示的话筒与（选填“电动机”或“发电机”）的工作原理相同。
22. 图甲为某款无接触式的热风干手器，手伸向舱口时可吹出温度为35℃~45℃的热风，内部电路由控制电路和工作电路两部分构成，简化电路如题22图乙所示，其中控制电路中R为光敏电阻。
（1） 控制电路中的电磁继电器主要是利用了电流的效应；手伸入舱内时，电阻R的阻值（选填“增大”、“不变”或“减小”），衔铁被吸下，工作电路开始工作；
（2） 干手器工作时吹出热风，在这一过程中，电能转化为机械能和能。
（3） 若该干手器的加热电阻丝的阻值为55Ω，在额定电压下，烘干一次手用时10s，则烘干手的过程中电热丝放出的热量为J。
（4） 小明取下干手器中的加热电阻丝，用伏安法（用2节干电池作电源）测出它的电阻比正常工作时小很多，原因可能是。
（5） 该款干手器吹出热风温度参数为35℃~45℃，下列操作能够提高热风温度的是____。
A . 给加热电阻丝串联一个同规格的加热电阻丝 B . 给加热电阻丝两端并联一个同规格的加热电阻丝 C . 换用电功率更大的电动机
23. 阅读短文，回答问题。
铜壶滴漏
在广州市的北京路上，有一仿制的铜壶滴漏。铜壶滴漏是我国古代的一种计时工具，据专家推测，张衡时代制造的多级铜壶滴漏在24h内产生的误差不大于40s。
如图甲所示，早期的铜壶滴漏由一只播水壶和一只受水壶组成，受水壶上固定一把铜尺，铜尺上刻有十二时辰，受水壶里放置一个浮舟，浮舟上装一支浮箭。当水从播水壶滴入受水壶后，受水壶中的水位升高，浮箭被慢慢托起，古人根据浮箭上端在铜尺上对应的刻度就知道当时的时间了。
由于播水壶水位下降会导致滴水速度发生变化，后人对铜壶滴漏进行了改良，将播水壶由原先的一只增加到三只（如图乙所示），分别称为日壶、月壶和星壶，自上而下依次放置在阶梯式座架上。使用时，定时给日壶补水，确保星壶始终处于满水状态，一昼夜恰好能将受水壶滴满。据了解，铜壶滴漏中的每个壶都有盖，下面三个壶盖中还有圈孔承接上壶嘴滴漏的每一滴水。
题23图
（1） 播水壶水位下降会导致滴水速度（选填“变快”、“变慢”或“不变”）；
（2） 铜壶滴漏工作时，中午与傍晚浮舟受到的浮力大小（选填“变大”、“变小”或“不变”）；
（3） 铜壶滴漏每个壶都加盖的用途是防止壶中的水因而减少；
（4） 图丙所示为早期铜壶滴漏的铜尺标度，关于“子”、“丑”、“寅”三个时辰刻度的大概位置正确的是图；
（5） 现保存在广州博物馆的铜壶滴漏有三个滴水壶，受水壶容积为49L，如果从星壶底部流出的1滴水体积约为 ， 则从星壶底部每秒钟大约流出滴水（保留整数）；
（6） 后期的星壶始终处于满水状态，你认为铜尺标度在后期与早期的铜壶滴漏对比中，它的变化是（写出一条即可）。
