广东省惠州市第五名校2023-2024学年九年级下学期物理模拟考试试卷

这是一份广东省惠州市第五名校2023-2024学年九年级下学期物理模拟考试试卷，共12页。试卷主要包含了单项选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。

第Ⅰ卷的注释
一、单项选择题（本大题7小题，每题3分，共21分）(共7题；共21分)
1. 对于粒子和宇宙，下列说法错误的是（ ）
A . 宇宙是一个有层次的天体结构系统，其中恒星是绝对不动的 B . 用手捋过的塑料细丝会散开，说明同种电荷相互排斥 C . 电子、原子核、原子是按照由小到大的尺度排序的 D . 美味佳肴香气扑鼻，说明分子处在永不停息的无规则运动中
2. 关于对一些声学知识的理解，表述正确的是（ ）
A . 超声波是传播速度大于的声波 B . 歌迷们能准确辨别出喜欢的歌手的声音，主要是根据音调 C . 考场周围禁鸣喇叭是在传播过程中减弱噪声 D . 《百鸟朝凤》合奏曲形象地再现了百鸟的声音，这主要是模仿了百鸟发音的音色
3. 以下跟汽车有关的热现象中说法错误的是（ ）
A . 冬天排气管冒出的“白气”，是空气凝华形成的 B . 打开除雾功能，汽车玻璃上的“雾”很快消失，是汽化现象 C . 冬天，汽车水箱中加入适量酒精可以降低水的凝固点 D . 汽车空调制冷时，制冷剂汽化时吸热、液化时放热
---------------------------------------------------------------------
4. (2020·朝阳模拟) 如图所示的光现象中，由于光的反射形成的是（ ）
A . 烛焰通过小孔形成“倒像” B . 故宫角楼在水中形成“倒像” C . 景物通过水晶球形成“倒像” D . 字母通过晶状体形成“倒像”
---------------------------------------------------------------------

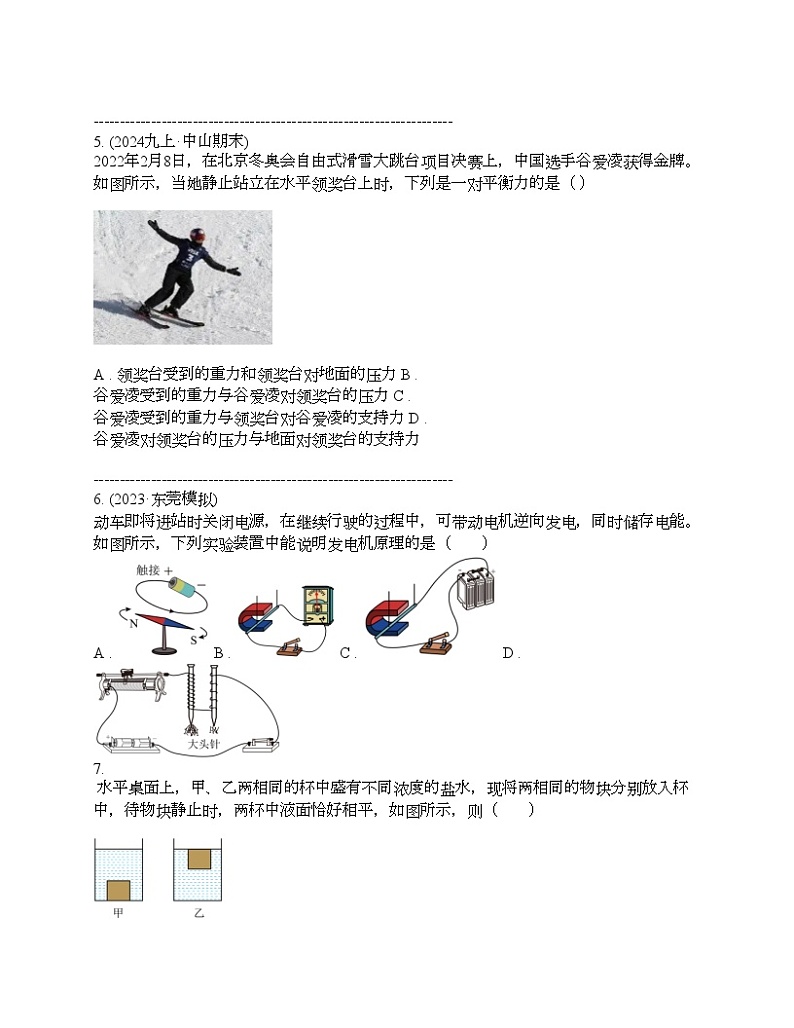

5. (2024九上·中山期末) 2022年2月8日，在北京冬奥会自由式滑雪大跳台项目决赛上，中国选手谷爱凌获得金牌。如图所示，当她静止站立在水平领奖台上时，下列是一对平衡力的是（ ）
A . 领奖台受到的重力和领奖台对地面的压力 B . 谷爱凌受到的重力与谷爱凌对领奖台的压力 C . 谷爱凌受到的重力与领奖台对谷爱凌的支持力 D . 谷爱凌对领奖台的压力与地面对领奖台的支持力
---------------------------------------------------------------------
6. (2023·东莞模拟) 动车即将进站时关闭电源，在继续行驶的过程中，可带动电机逆向发电，同时储存电能。如图所示，下列实验装置中能说明发电机原理的是（ ）
A . B . C . D .
7. 水平桌面上，甲、乙两相同的杯中盛有不同浓度的盐水，现将两相同的物块分别放入杯中，待物块静止时，两杯中液面恰好相平，如图所示，则（ ）
A . 甲杯中物块受到浮力较大 B . 甲杯中物块所受到的浮力大于物块所受重力 C . 乙杯中物块所受到浮力等于物块所受重力 D . 乙杯底部受到液体的压强较小
二、填空题（本大题7小题，每小题3分，共21分）(共7题；共21分)
8. 中国科学院的研究人员在常温下创制出一种新型的碳同素异形体单晶——单层聚合C60 ， 它的原子由和核外电子构成，核外电子带电。这种材料在一定条件下电阻可以降为零，因此可用于制作（选填“绝缘体”“半导体”或“超导体”）。
9. 小平骑自行车下斜坡时他的重力势能逐渐 （选填“增大”、“减小”或“不变”）；到达坡底一段距离后刹车，车很快就停了下来，这时他发现刹车片很烫，这是通过 （选填“热传递”或“做功”）的方式改变刹车片的内能，此过程中能量转化关系与四冲程汽油机中的 冲程相同。
---------------------------------------------------------------------
10. (2021八上·招远期中) 小明给弟弟变了个魔术，他将装有一枚硬币的杯子放在弟弟面前，如图所示，弟弟在A处看不到硬币，这是因为光沿传播.小明向杯中缓缓注水后，弟弟能看到硬币了，这是由光的产生的现象。弟弟看到的是硬币的（选填“实”或“虚”）像。
11. 小明用水平推力向右推着书，书上的橡皮擦恰好随书一起向右做匀速直线运动，书对橡皮擦的支持力和橡皮擦对书的压力是一对力，如果书突然停止运动，橡皮擦由于将会向（选填“左”或“右”）倾倒。
12. 如图是研究巨磁电阻（GMR电阻在磁场中急剧减小）特性的原理示意图，电磁铁是利用电流的特点工作的，闭合开关S1、S2后，电磁铁右端为极，滑片P向左滑动过程中，指示灯明显变（选填“亮”或“暗”）。
---------------------------------------------------------------------
13. (2022·营口) 如图所示，甲乙两个透明容器中密封着等量的空气，通电一段时间后（选填“甲”或“乙”）容器连接的U形管液面高度差较大，实验表明：电流通过导体产生的热量跟（选填“电流”或“电阻”）的大小有关；当电流为0.2A时，通电10s甲容器中的电阻产生的热量是J。
14. 浮力调整器也称作浮力控制背心（如图），潜水者可以从气囊中增加或释放空气来达到一个适当的浮力，便于潜水者更轻松地在水下运动。潜水者背着浮力调整器时排开水的体积约为0.065m3 ， 他下潜至水下5m深处时所受到的压强约为Pa，受到的浮力为N，浮力调整器1cm2的面积上受到的海水压力为N。（ρ海水=1.03×103kg/m3）（g=10N/kg）
第Ⅱ卷 主观题
第Ⅱ卷的注释
三、作图题：（2分+3分+2分=7分）(共3题；共7分)
15. 一束光线射向水平放置的平面镜，如图所示，请在题1图中画出反射光线并标出反射角的大小。
---------------------------------------------------------------------
16. (2019·潜山模拟) 一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止时与带电体A等高且不接触，请画出小球受力示意图。
---------------------------------------------------------------------
17. (2024九上·赤坎期末) 某家庭电路如图，请用笔划线代替导线将以下元件进行安全、规范接线，要求开关能控制电灯工作，三孔插座独立工作．
四、实验题：（6分+6分+7分=19分）(共3题；共19分)
18.
（1） 如题1图所示，用刻度尺测量小木块的长度，测量结果为cm；题2图是测量的仪表，其读数为；
（2） 题3是小王同学测量小石块的密度时天平与量筒的示意图。天平调节平衡时指针位置如图甲所示，此时应将平衡螺母向移动，直至天平平衡。根据图乙、丙可得小石头的质量为g，密度为。
19. 如题1图所示是“探究水沸腾时温度变化的特点”的实验装置。
（1） 除了题1图所示的器材外，实验需要的另一个测量仪器是；
（2） 在组装器材的过程中，确定石棉网的位置时，酒精灯应（选填“点燃”或“不点燃”）；
（3） 题2图是实验时水中气泡的情况，其中（选填“A”或“B”）是沸腾前的情形：沸腾前气泡大小变化的原因是：气泡上升过程中；
A．气泡遇冷收缩同时里面的水蒸气遇冷液化 B．气泡遇热膨胀
C．气泡所受水的压强变小 D．气泡所受水的压强变大
（4） 实验小组根据记录绘制的水温随加热时间变化关系的图像如题3图a所示，如果仅增加烧杯中水的质量，重新进行实验，则新绘制的图像可能是题3图丙中的（选填“a”“b”“c”或“d”）；
（5） 若已知高温物体与环境温度的温差越大，降温越快；温差越小，降温越慢。则停止加热后，水的温度T随时间t变化的关系图像应为下列选项中的（ ）（填序号）。
A . B . C . D .
20. 题1图为小明同学探究“电流与电阻的关系”的实验原理图，已知电源电压为 ， 且保持恒定，定值电阻。
（1） 请根据题1图所示的电路图，用笔画线代替导线将题2图所示的电路连接完整（导线不允许交叉）；
（2） 连接好电路后，闭合开关S，发现电流表指针几乎没有偏转，电压表指针迅速偏转到满偏刻度外，出现这一现象的原因可能是____（假设电路只有一处故障）；
A . 定值电阻短路 B . 定值电阻断路 C . 滑动变阻器R断路 D . 滑动变阻器R短路
（3） 排除故障后，闭合开关S进行实验，并将实验数据记录在表中，实验中，小明发现无论怎样调节滑动变阻器，都无法使定值电阻两端的电压达到或以下，其原因可能是____.
A . 定值电阻的阻值太小 B . 电源电压太低 C . 滑动变阻器R最大阻值太小 D . 滑动变阻器R最大阻值太大
（4） 如题3图所示，是小组根据测得的实验数据绘制的电流I随电阻变化的图像，由图像可知两端的电压为V；
（5） 当的电阻由更换为时，闭合开关后，应该将滑动变阻器的滑片P向（选填“左”或“右”）端滑动从而达到控制两端的不变的目的；
（6） 小明根据题3图像数据可得探究结论：。
五、计算题：（7分+6分=13分）(共2题；共13分)
21. 如图是一种起重机的简图，起重机自身重力不计，其中 ， ， 与地面的接触的总面积为 ， 用它把质量为的货物G匀速提起，g取。求：
（1） 货物的G重力是多少？
（2） 为使起重机保持平衡，其右边要配的物体质量为多少？
（3） 起重机对地面压强是多少？
22. 小海设计了一个用电压表的示数变化反映被测温度变化的电路，其电路原理图如题1图所示。电压表量程为0~3V，是阻值为的定值电阻，是热敏电阻，其电阻随环境温度变化的关系如题2图所示。闭合开关S后，当环境温度为40℃时，电压表的示数为。求：
（1） 当环境温度为40℃时，通过的电流；
（2） 电源电压；
（3） 当环境温度为80℃时，电路消耗的功率。
六、综合能力题：（7分+6分+6分=19分）(共3题；共19分)
23. 小刚做“探究凸透镜成像规律”的实验。
（1） 小刚把凸透镜正对太阳光，再把一张纸放在另一侧，调整凸透镜和纸的距离，当纸上出现一个的光斑时，用刻度尺测得此光斑到凸透镜光心的距离为10cm；
（2） 小刚将“F”图案的光源、凸透镜、光屏依次放在水平光具座上，让光源发光，发现光屏上成像如图1甲所示。他发现光屏上所成的像太偏上，为了能在光屏上完整成像，可以把凸透镜向（选填“上”、“下”、“左”、“右”）调节；
（3） 解决上述问题后，移动“F”光源和凸透镜的位置如图1乙，则此时的物距为cm，移动光屏恰好得到一个的实像，用此规律可以制作；（选填“放大镜”、“照相机”、“投影仪”）
（4） 不改变光源和透镜的位置，换一个焦距5cm的凸透镜，此时要使光屏透镜（选填“靠近”、“远离”），才能得到一个清晰的像，“F”光源的图案如图2，此时在光屏上接收到的像是图中的。
24. 阅读短文，回答问题。
北斗三号全球卫星导航系统我国北斗三号全球卫星导航系统的最后一颗卫星，于2020年6月23日9时43分在西昌卫星发射中心点火升空，并圆满发射成功如图甲，这标志着北斗全球卫星导航系统从中国走向了全世界，可以为全球用户提供优质定位服务。北斗卫星导航系统的空间段主要由5颗静止轨道卫星和30颗非静止轨道卫星组成，分布在绕地球高、中、低多个轨道运行。中轨道卫星高地面高度为约2万千米，主要是非静止轨道卫星运行；高轨道为地球同步卫星（静止轨道卫星），高地面约万千米，该卫星运行轨道平面与赤道平面重合如图，轨道周期和地球在惯性空间中的自转方向一致，周期也一致为24h。
（1） 高轨道同步卫是相对地球是（填“运动”或“静止”）的；
（2） 非静止轨道卫星是按椭圆形轨道绕地球运动的，当该卫星从近地点向远地点运行时其动能会（填“增大”、“减小”或“不变”）；
（3） 北斗三号全球卫星的两翼都安装了太阳能电池板，太阳能电池板是把太阳能直接转化成能，其中太阳能属于（填“可再生”或“不可再生”）能源。在人类使用能源的过程中，必然有部分能量由于种种原因浪费掉且不能再重新加以利用，因为能量的转移或转化具有，所以我们要大力开发诸如太阳能这样的新能源；
（4） 在卫星发射场地安装有风速测试仪，为了测定风速的大小，现有如图的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动。现要求：当风吹过探头时，滑动变隔器的滑片P向上移动，且风速增大时电压表的示数增大。以下四个图中符合要求的是。
25. 阅读下列短文，回答问题。
智能电加热眼罩
近几年，近视眼成为影响青少年身体健康的重要因素，为有效保护眼睛，降低近视率，目前市场上推出一款电加热眼罩（如图甲），对缓解眼疲劳有一定效果，电加热眼罩是在绝缘的聚酯薄膜表面有序排列10根一样的具有发热、控温双重功能PTC加热丝，PTC是一种新型的半导体陶瓷材料，它以钛酸钡为主，渗入多种物质后加工而成。电加热眼罩内部结构如图乙所示，PTC加热丝两端与金属导线相连，形成网状结构，由6V的锂电池供电。每根PTC加热丝电阻随温度变化的关系如图丙所示，当温度达到40℃时，PTC加热丝的发热功率等于散热功率（即在相同时间内产生的热量与散失的热量相等）温度保持不变，实现智能控温。
（1） PTC是（选填“导体”、“半导体”或“绝缘体”）材料；
（2） 如图乙所示的加热电路，PTC加热丝的连接方式是联，正常工作时金属导线中A、B处电流分别为IA和IB ， 则IAIB（填选“<”、“=”或“>”）；
（3） 将眼罩加热电路开关闭合，其功率随时间变化的图像最可能的选项是____；
A . B . C . D .
（4） 眼罩加热电路的最大发热功率为W，当温度为40℃时，通电10min，眼罩加热电路消耗的电能J。
