219，广东省惠州市中山中学2023-2024学年九年级下学期开学物理试卷

这是一份219，广东省惠州市中山中学2023-2024学年九年级下学期开学物理试卷，共25页。试卷主要包含了单项选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。

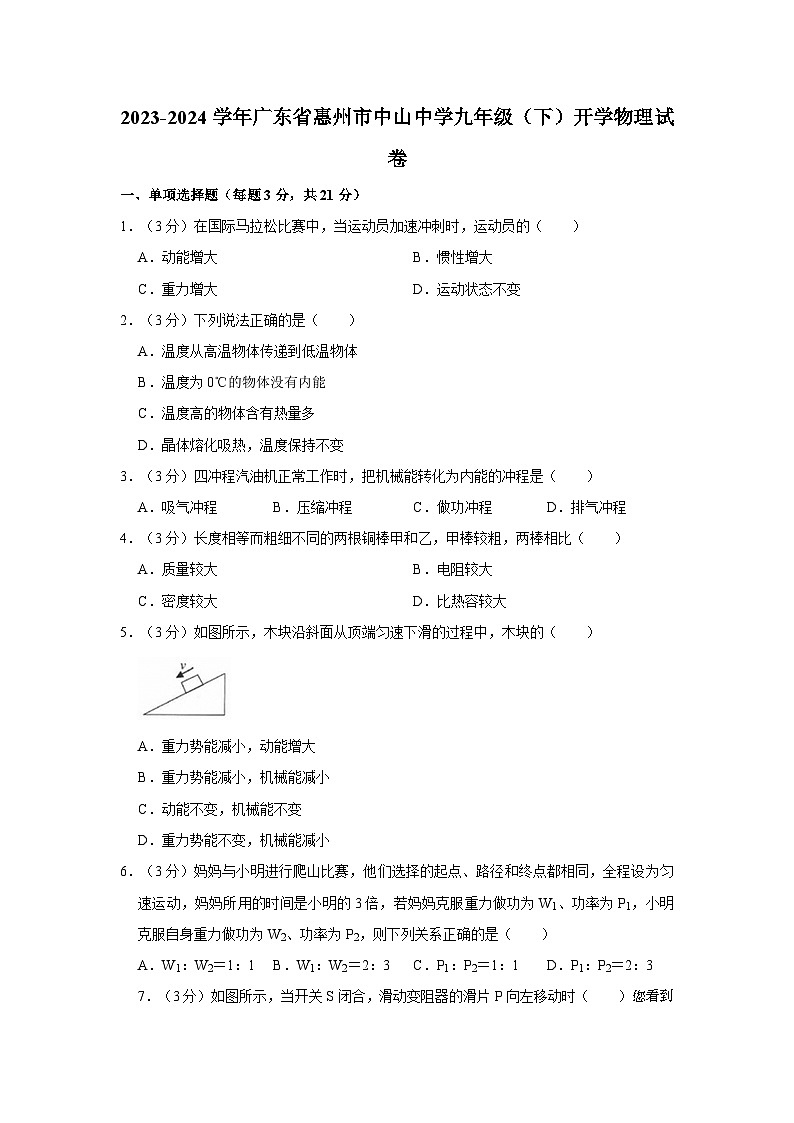

1．（3分）在国际马拉松比赛中，当运动员加速冲刺时，运动员的（ ）
A．动能增大B．惯性增大
C．重力增大D．运动状态不变
2．（3分）下列说法正确的是（ ）
A．温度从高温物体传递到低温物体
B．温度为0℃的物体没有内能
C．温度高的物体含有热量多
D．晶体熔化吸热，温度保持不变
3．（3分）四冲程汽油机正常工作时，把机械能转化为内能的冲程是（ ）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
4．（3分）长度相等而粗细不同的两根铜棒甲和乙，甲棒较粗，两棒相比（ ）
A．质量较大B．电阻较大
C．密度较大D．比热容较大
5．（3分）如图所示，木块沿斜面从顶端匀速下滑的过程中，木块的（ ）
A．重力势能减小，动能增大
B．重力势能减小，机械能减小
C．动能不变，机械能不变
D．重力势能不变，机械能减小
6．（3分）妈妈与小明进行爬山比赛，他们选择的起点、路径和终点都相同，全程设为匀速运动，妈妈所用的时间是小明的3倍，若妈妈克服重力做功为W1、功率为P1，小明克服自身重力做功为W2、功率为P2，则下列关系正确的是（ ）
A．W1：W2＝1：1B．W1：W2＝2：3C．P1：P2＝1：1D．P1：P2＝2：3

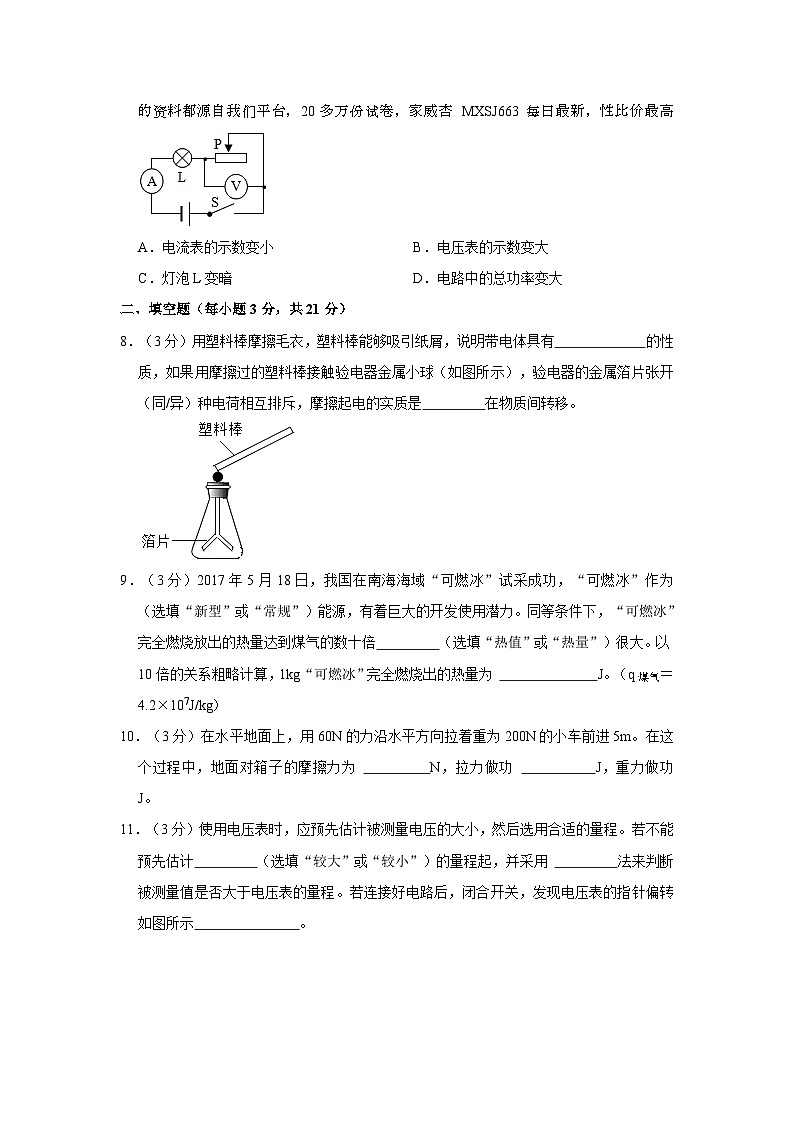

7．（3分）如图所示，当开关S闭合，滑动变阻器的滑片P向左移动时（ ）您看到的资料都源自我们平台，20多万份试卷，家威杏 MXSJ663 每日最新，性比价最高
A．电流表的示数变小B．电压表的示数变大
C．灯泡L变暗D．电路中的总功率变大
二、填空题（每小题3分，共21分）
8．（3分）用塑料棒摩擦毛衣，塑料棒能够吸引纸屑，说明带电体具有 的性质，如果用摩擦过的塑料棒接触验电器金属小球（如图所示），验电器的金属箔片张开 （同/异）种电荷相互排斥，摩擦起电的实质是 在物质间转移。
9．（3分）2017年5月18日，我国在南海海域“可燃冰”试采成功，“可燃冰”作为 （选填“新型”或“常规”）能源，有着巨大的开发使用潜力。同等条件下，“可燃冰”完全燃烧放出的热量达到煤气的数十倍 （选填“热值”或“热量”）很大。以10倍的关系粗略计算，1kg“可燃冰”完全燃烧出的热量为 J。（q煤气＝4.2×107J/kg）
10．（3分）在水平地面上，用60N的力沿水平方向拉着重为200N的小车前进5m。在这个过程中，地面对箱子的摩擦力为 N，拉力做功 J，重力做功 J。
11．（3分）使用电压表时，应预先估计被测量电压的大小，然后选用合适的量程。若不能预先估计 （选填“较大”或“较小”）的量程起，并采用 法来判断被测量值是否大于电压表的量程。若连接好电路后，闭合开关，发现电压表的指针偏转如图所示 。

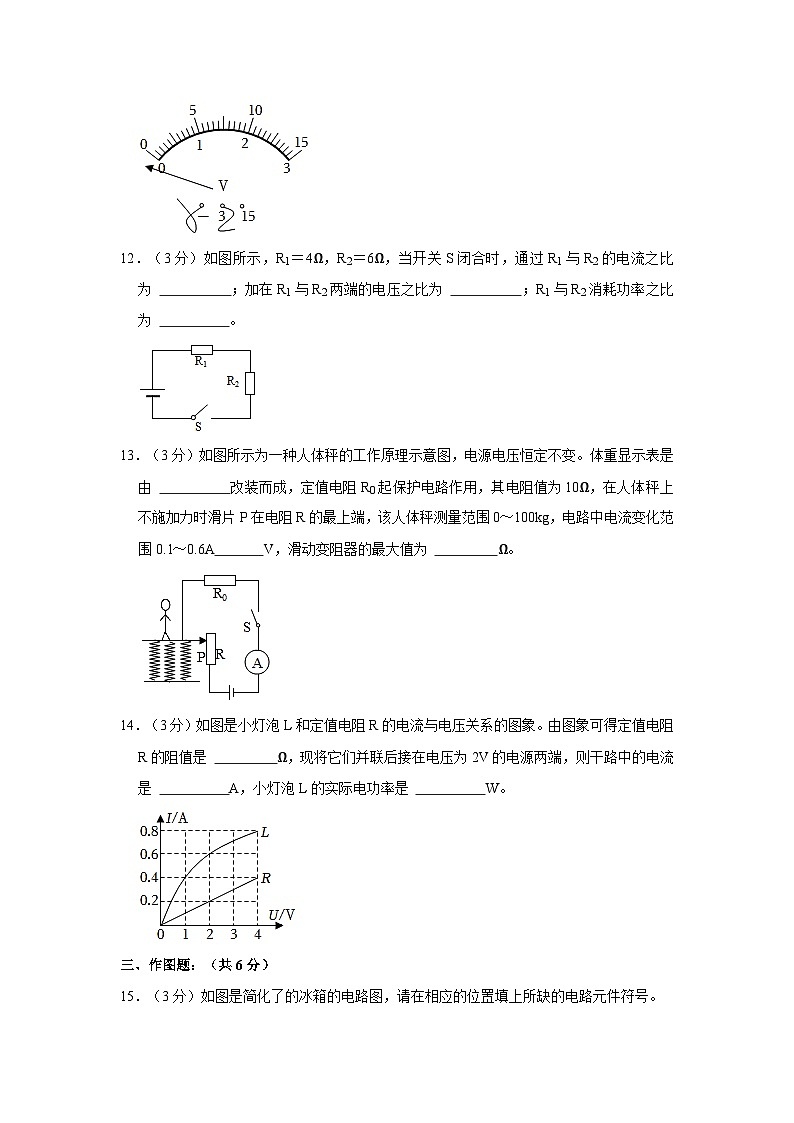

12．（3分）如图所示，R1＝4Ω，R2＝6Ω，当开关S闭合时，通过R1与R2的电流之比为 ；加在R1与R2两端的电压之比为 ；R1与R2消耗功率之比为 。
13．（3分）如图所示为一种人体秤的工作原理示意图，电源电压恒定不变。体重显示表是由 改装而成，定值电阻R0起保护电路作用，其电阻值为10Ω，在人体秤上不施加力时滑片P在电阻R的最上端，该人体秤测量范围0～100kg，电路中电流变化范围0.1～0.6A V，滑动变阻器的最大值为 Ω。
14．（3分）如图是小灯泡L和定值电阻R的电流与电压关系的图象。由图象可得定值电阻R的阻值是 Ω，现将它们并联后接在电压为2V的电源两端，则干路中的电流是 A，小灯泡L的实际电功率是 W。
三、作图题：（共6分）
15．（3分）如图是简化了的冰箱的电路图，请在相应的位置填上所缺的电路元件符号。
16．（3分）如图，使用笔画线代替导线完成电路。要求：两灯并联，开关控制干路，导线不能交叉。
四、实验题（本大题3小题，每空1分，共21分）
17．（7分）（1）如图甲所示，电流表的示数是 A；电压表的示数是 V。
（2）如图乙所示，电阻箱的示数是 Ω，电阻箱最大阻值是 Ω。
（3）如图丙所示，电能表示数为 kW•h。若某电热水壶工作2min，图中电能表的转盘转过150r，则电热水壶消耗的电能为 kW•h，电功率为 kW。
18．（7分）用如图所示的实验装置测量杠杆的机械效率。实验时，竖直向上匀速拉动弹簧测力计，使挂在较长杠杆下面的钩码缓缓上升。
（1）实验中，将杠杆拉至图中虚线位置，测力计的示数F为 N，钩码总重G为1.0N，钩码上升高度h为0.1m，则用杠杆对货物做的有用功是 J，杠杆的机械效率为 %。请写出使用该杠杆做额外功的一个原因： 。
（2）为了进一步研究杠杆的机械效率与哪些因素有关，一位同学用该实验装置，先后将钩码挂在A、B两点
根据表中数据，能否得出“杠杆的机械效率与所挂钩码的重有关，钩码越重其效率越高”的结论？答： ；
请简要说明两条理由：
① ；
② 。
19．（7分）小华同学用“伏安法”来测量一只阻值约为5Ω的定值电阻R2，实验室有如下器材供选用：
A.两节干电池
B.开关一个和导线若干
C.电压表（0～3V，0～15V）
D.电流表（0～3A）
E.滑动变阻器（0～10Ω）
F.滑动变阻器（0～100Ω）
（1）“伏安法”测量电阻的原理是 。小华同学完成实验电路设计后，为了操作顺利和方便，除了A、B、C和D外 器材（选填“E”或“F”）；
（2）根据设计的实验电路要求，滑片P向右移动时滑动变阻器电阻变小。在闭合开关前，为保护电路 端（选填“G”或“H”）。请用笔划线代替导线连接图甲中最后的一根导线。
（3）小华在闭合开关后，移动滑动变阻器的滑片P时，发现电流表示数始终为零，此时电路中的一处故障是 ；
A.滑动变阻器断路
B.滑动变阻器短路
C.定值电阻R2断路
D.定值电阻R2短路
（4）排除故障后，电流表示数为0.40A，电压表示数如图乙所示2是 Ω，实验中需要移动滑动变阻器的滑片多次测量，其目的是 。
五、计算题（本大题2小题，共13分）
20．（6分）小华和妈妈去超市购物，她们将17kg物品放在小推车中推行，小推车在某段时间内速度v随时间t变化的关系图象如图所示。已知小推车重130N（g取10N/kg）
（1）在0～10s内，水平推力 （大于/小于/等于）阻力，阻力大小为 N。
（2）10～20s内水平推力做了多少功？
（3）10～20s内水平推力的功率多大？
21．（7分）冬天，人们常用电热毯来取暖。如图所示，是某品牌电热毯的等效电路，低温挡电功率为25W，已知电阻R＝484Ω．求：
（1）开关S闭合时电热毯处于 挡；
（2）电热毯在低温挡下工作1小时所消耗的电能；
（3）电阻R0的阻值。
六、综合能力题（本大题3小题，每空1分，共18分）
22．（6分）在探究“比较不同物质吸热能力”的实验中：
（1）在两个完全相同的烧杯中分别装入 、初温都相同的水和煤油（选填“质量”或“体积”）。
（2）实验中选择相同规格的电加热器，可以认为在相同时间内水和煤油 相同，然后比较 的方法来完成探究实验的。
（3）根据实验测得的数据分别描绘出了水和煤油两种液体的温度随加热时间变化的图象，如图所示，则 的吸热能力更强，因此“暖手宝”中装的储热液具有的比热容 。（选填：“较大”或“较小”）
（4）由图象可得煤油的比热容为 J/（kg•℃）。
23．（6分）在“探究导体的电阻与哪些因素有关”的实验中：
（1）为了能够更好地反映出电阻的变化，需在图示的电路中接入 表，且与研究导体 联；
（2）连接电路时，开关必须处于 状态；
（3）实验中，选择一根带鳄鱼夹的导线，主要是为了方便改变 。
（4）分别用铜丝、镍铬合金丝进行实验，记录实验结果于下表，对比实验记录，实验现象不明显。不明显之处是： 。
24．（6分）如图所示，“模拟研究汽车超载和超速带来的安全隐患”设计的探究实验：将A、B、C三个小球先后从同一装置高分别为hA、hB、hC的位置滚下（mA＝mB＜mC，hA＝hC＞hB），推动小木块运动一段距离后静止。请回答以下问题：
（1）小球在滚下斜面的过程中，它的 能转化为动能。在图甲和图丙实验中，A球、C球刚滚到水平面时的速度 ，小球推动小木块运动的距离越大，安全隐患 。
（2）用来研究超载安全隐患时，我们应选择 两个图所示实验进行比较。
（3）用来研究超速安全隐患时，我们应选择 两个图所示实验进行比较。
（4）如图所示的交通标志牌是交通管理部门对不同车型设定的最高 。
2023-2024学年广东省惠州市中山中学九年级（下）开学物理试卷
参考答案与试题解析
一、单项选择题（每题3分，共21分）
1．（3分）在国际马拉松比赛中，当运动员加速冲刺时，运动员的（ ）
A．动能增大B．惯性增大
C．重力增大D．运动状态不变
【答案】A
【解答】解：A、运动员加速冲刺时，速度变大，故A正确；
B、惯性大小只跟物体的质量大小有关，质量不变。故B错误；
C、运动员加速冲刺时，重力不变；
D、运动状态的改变包括运动方向和速度大小的改变，运动状态改变。
故选：A。
2．（3分）下列说法正确的是（ ）
A．温度从高温物体传递到低温物体
B．温度为0℃的物体没有内能
C．温度高的物体含有热量多
D．晶体熔化吸热，温度保持不变
【答案】D
【解答】解：
A、热传递的实质是内能从高温物体转移到低温物体，传递的是内能；
B、一切物体的分子都在永不停息地做无规则运动。故B错误；
C、热量是一个过程量，不能说含有热量；
D、晶体熔化过程吸热，状态发生改变。故D正确。
故选：D。
3．（3分）四冲程汽油机正常工作时，把机械能转化为内能的冲程是（ ）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
【答案】B
【解答】解：四冲程汽油机正常工作时，把机械能转化为内能的冲程是压缩冲程。
故选：B。
4．（3分）长度相等而粗细不同的两根铜棒甲和乙，甲棒较粗，两棒相比（ ）
A．质量较大B．电阻较大
C．密度较大D．比热容较大
【答案】A
【解答】解：
A、长度相等而粗细不同的两根铜棒，甲的体积大于乙的体积，故A正确；
B、长度相等而粗细不同的两根铜棒，甲棒较粗，故B错。
CD、长度相等而粗细不同的两根铜棒、所处状态相同，故CD错；
故选：A。
5．（3分）如图所示，木块沿斜面从顶端匀速下滑的过程中，木块的（ ）
A．重力势能减小，动能增大
B．重力势能减小，机械能减小
C．动能不变，机械能不变
D．重力势能不变，机械能减小
【答案】B
【解答】解：木块在匀速下滑的过程中，速度不变；高度减小；木块在下滑过程中；木块要克服摩擦力做功。
故选：B。
6．（3分）妈妈与小明进行爬山比赛，他们选择的起点、路径和终点都相同，全程设为匀速运动，妈妈所用的时间是小明的3倍，若妈妈克服重力做功为W1、功率为P1，小明克服自身重力做功为W2、功率为P2，则下列关系正确的是（ ）
A．W1：W2＝1：1B．W1：W2＝2：3C．P1：P2＝1：1D．P1：P2＝2：3
【答案】D
【解答】解：
由题可知，妈妈与小明爬山的高度相同，妈妈所用的时间是小明的3倍，
AB、由W＝Gh可得
＝＝＝，故AB错误；
CD、由P＝，妈妈和小明克服重力做功的功率之比：
＝＝×＝×＝，故C错误。
故选：D。
7．（3分）如图所示，当开关S闭合，滑动变阻器的滑片P向左移动时（ ）
A．电流表的示数变小B．电压表的示数变大
C．灯泡L变暗D．电路中的总功率变大
【答案】D
【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测量变阻器两端的电压；
滑片P向左移动时，滑动变阻器接入电路的阻值变小，电压表示数变小；
变阻器的阻值变小，电路总电阻变小，由欧姆定律可知，电流表示数变大；
根据P＝UI，总电压不变，所以电路中的总功率变大。
故选：D。
二、填空题（每小题3分，共21分）
8．（3分）用塑料棒摩擦毛衣，塑料棒能够吸引纸屑，说明带电体具有 吸引轻小物体 的性质，如果用摩擦过的塑料棒接触验电器金属小球（如图所示），验电器的金属箔片张开 同 （同/异）种电荷相互排斥，摩擦起电的实质是 电子 在物质间转移。
【答案】见试题解答内容
【解答】解：
用毛衣摩擦过的塑料棒带了电荷，由于带电体能够吸引轻小物体，碎纸屑会被吸引过来。
当验电器与带电的塑料棒接触后，验电器的金属箔片上都带了同种电荷，所以两个金属箔片会张开角度。
摩擦起电的实质是电子从一个物体转移到另一个物体，即摩擦起电的实质是电子在物质间转移。
故答案为：吸引轻小物体；同；电子。
9．（3分）2017年5月18日，我国在南海海域“可燃冰”试采成功，“可燃冰”作为 新型 （选填“新型”或“常规”）能源，有着巨大的开发使用潜力。同等条件下，“可燃冰”完全燃烧放出的热量达到煤气的数十倍 热值 （选填“热值”或“热量”）很大。以10倍的关系粗略计算，1kg“可燃冰”完全燃烧出的热量为 4.2×108 J。（q煤气＝4.2×107J/kg）
【答案】新型；热值；4.2×108。
【解答】解：（1）“可燃冰”是人类新近才开始利用的能源，属于新型能源。
（2）在同等条件下，包含质量相同，说明“可燃冰”的热值很大；
（3）1kg煤气完全燃烧放出的热量：
Q放＝mq＝1kg×6.2×107J/kg＝2.2×107J，
3kg“可燃冰”完全燃烧放出的热量：
Q放′＝Q放×10＝4.2×107J×10＝4.2×102J；
故答案为：新型；热值8。
10．（3分）在水平地面上，用60N的力沿水平方向拉着重为200N的小车前进5m。在这个过程中，地面对箱子的摩擦力为 60 N，拉力做功 300 J，重力做功 0 J。
【答案】60；300；0。
【解答】解：（1）因为箱子做匀速直线运动，所以地面对箱子的摩擦力：f＝F＝60N；
（2）拉力做的功为：
W＝Fs＝60N×5m＝300J；
（3）重力的方向是竖直向下的，而物体是在水平方向上移动了5m，所以重力做功为8J。
故答案为：60；300；0。
11．（3分）使用电压表时，应预先估计被测量电压的大小，然后选用合适的量程。若不能预先估计 较大 （选填“较大”或“较小”）的量程起，并采用 试触 法来判断被测量值是否大于电压表的量程。若连接好电路后，闭合开关，发现电压表的指针偏转如图所示 正负接线柱接反了 。
【答案】较大；试触；正负接线柱接反了
【解答】解：在使用电压表时，若不知被测电路中的电压值的大小，需要用大量程进行试触；
若连接好电路后，闭合开关，电压表指针反向偏转。
故答案为：较大；试触。
12．（3分）如图所示，R1＝4Ω，R2＝6Ω，当开关S闭合时，通过R1与R2的电流之比为 1：1 ；加在R1与R2两端的电压之比为 2：3 ；R1与R2消耗功率之比为 2：3 。
【答案】1：1；2：3；2：3。
【解答】解：两电阻串联，因串联电路中各处的电流相等，
所以，通过它们的电流之比I1：I2＝7：1；
由I＝可得
＝＝＝＝；
由P＝UI可得R3与R2消耗功率之比为：
＝＝＝。
故答案为：1：1；6：3。
13．（3分）如图所示为一种人体秤的工作原理示意图，电源电压恒定不变。体重显示表是由 电流表 改装而成，定值电阻R0起保护电路作用，其电阻值为10Ω，在人体秤上不施加力时滑片P在电阻R的最上端，该人体秤测量范围0～100kg，电路中电流变化范围0.1～0.6A 6 V，滑动变阻器的最大值为 50 Ω。
【答案】电流表；6；50。
【解答】解：
（1）由电路图可知，R与R0串联，体重显示表串联在电路中，体重显示表是由电流表改装而成；
（2）施加的力最大时滑片P移至电阻R的最下端，电路为R0接在电源两极的简单电路，电路中的电流最大，
由欧姆定律可得，电源电压：U＝I大R6＝0.6A×10Ω＝7V；
（3）在人体秤上不施加力时滑片P在电阻R的最上端，接入电路中的电阻最大，
此时电路中的总电阻：
R总＝＝＝60Ω；
因串联电路中总电阻等于各分电阻之和，所以滑动变阻器的最大值：
R＝R总﹣R0＝60Ω﹣10Ω＝50Ω。
故答案为：电流表；6；50。
14．（3分）如图是小灯泡L和定值电阻R的电流与电压关系的图象。由图象可得定值电阻R的阻值是 10 Ω，现将它们并联后接在电压为2V的电源两端，则干路中的电流是 0.8 A，小灯泡L的实际电功率是 1.2 W。
【答案】10；0.8；1.2。
【解答】解：由图象可知，当通过定值电阻R的电流为0.4A时，
则定值电阻为：R＝＝＝10Ω，
小灯泡L和定值电阻R并联后接在电压为7V的电源两端时，因并联电路中各支路两端的电压相等，
所以，UL＝UR'＝U＝2V，
由图象可知，通过小灯泡L和定值电阻的电流分别为：IL＝0.6A，IR'＝0.2A，
因并联电路中干路电流等于各支路电流之和，
所以，电路中的总电流：
I＝IL+IR'＝6.6A+0.3A＝0.8A，
小灯泡L的实际电功率：
PL＝UIL＝2V×0.6A＝6.2W。
故答案为：10；0.3。
三、作图题：（共6分）
15．（3分）如图是简化了的冰箱的电路图，请在相应的位置填上所缺的电路元件符号。
【答案】见试题解答内容
【解答】解：冰箱正常工作时压缩机的工作是间歇性，每相隔一段时间进行工作几分钟，照明灯进行工作，两者属于并联。
则照明灯和压缩机并联，各串联一个开关，如图：
16．（3分）如图，使用笔画线代替导线完成电路。要求：两灯并联，开关控制干路，导线不能交叉。
【答案】见试题解答内容
【解答】解：
由题意可知，两灯泡应并联，然后与开关和电源组成电路
。
四、实验题（本大题3小题，每空1分，共21分）
17．（7分）（1）如图甲所示，电流表的示数是 0.34 A；电压表的示数是 2.7 V。
（2）如图乙所示，电阻箱的示数是 3608 Ω，电阻箱最大阻值是 9999 Ω。
（3）如图丙所示，电能表示数为 3027.6 kW•h。若某电热水壶工作2min，图中电能表的转盘转过150r，则电热水壶消耗的电能为 0.05 kW•h，电功率为 1.5 kW。
【答案】（1）0.34；2.7；（2）3608；9999；（3）3027.6；0.05；1.5。
【解答】解：
（1）图甲中，电流表选用的是0﹣0.3A，示数为0.34A；
电压表选用的是0﹣5V，分度值为0.1V；
（2）如图乙，电阻箱的示数为：7×1000Ω+6×100Ω+0×10Ω+5×1Ω＝3608Ω；
（3）电能表的最后一位数是小数，单位是kW•h；
3000r/（kW•h）表示电路中用电器每消耗1kW•h的电能，电能表的转盘转动3000r，
电能表的转盘转150r时，电水壶消耗的电能：
W＝kW•h＝5.05kW•h，
电水壶的电功率：
P＝＝＝4.5kW。
故答案为：（1）0.34；2.7；9999；0.05。
18．（7分）用如图所示的实验装置测量杠杆的机械效率。实验时，竖直向上匀速拉动弹簧测力计，使挂在较长杠杆下面的钩码缓缓上升。
（1）实验中，将杠杆拉至图中虚线位置，测力计的示数F为 0.5 N，钩码总重G为1.0N，钩码上升高度h为0.1m，则用杠杆对货物做的有用功是 0.1 J，杠杆的机械效率为 66.7 %。请写出使用该杠杆做额外功的一个原因： 克服摩擦以及杠杆自重做的功 。
（2）为了进一步研究杠杆的机械效率与哪些因素有关，一位同学用该实验装置，先后将钩码挂在A、B两点
根据表中数据，能否得出“杠杆的机械效率与所挂钩码的重有关，钩码越重其效率越高”的结论？答： 不能 ；
请简要说明两条理由：
① 两次实验时钩码没有挂在同一位置 ；
② 一次对比实验所得结论是不可靠的 。
【答案】（1）0.5；0.1；66.7；克服摩擦以及杠杆自重做的功；
（2）不能；①两次实验时钩码没有挂在同一位置；②一次对比实验所得结论是不可靠的。
【解答】解：
（1）由图可知，弹簧测力计的分度值是0.1N。
在实验过程中，有用功是：W有用＝Gh＝7N×0.1m＝2.1J，
总功是：W总＝Fs＝0.5N×0.3m＝3.15J，
所以杠杆的机械效率是：η＝＝×100%＝66.7%；
利用杠杆提升物体时，克服摩擦以及杠杆自重做的功是额外功。
（2）分析机械效率的影响因素采取控制变量法，研究提起的物重和机械效率的关系时。
应进行多次实验，分析多组数据。只凭一次实验数据做出结论是不科学的。
故答案为：（1）0.6；0.1；克服摩擦以及杠杆自重做的功；
（2）不能；①两次实验时钩码没有挂在同一位置。
19．（7分）小华同学用“伏安法”来测量一只阻值约为5Ω的定值电阻R2，实验室有如下器材供选用：
A.两节干电池
B.开关一个和导线若干
C.电压表（0～3V，0～15V）
D.电流表（0～3A）
E.滑动变阻器（0～10Ω）
F.滑动变阻器（0～100Ω）
（1）“伏安法”测量电阻的原理是 R＝ 。小华同学完成实验电路设计后，为了操作顺利和方便，除了A、B、C和D外 E 器材（选填“E”或“F”）；
（2）根据设计的实验电路要求，滑片P向右移动时滑动变阻器电阻变小。在闭合开关前，为保护电路 G 端（选填“G”或“H”）。请用笔划线代替导线连接图甲中最后的一根导线。
（3）小华在闭合开关后，移动滑动变阻器的滑片P时，发现电流表示数始终为零，此时电路中的一处故障是 C ；
A.滑动变阻器断路
B.滑动变阻器短路
C.定值电阻R2断路
D.定值电阻R2短路
（4）排除故障后，电流表示数为0.40A，电压表示数如图乙所示2是 5.5 Ω，实验中需要移动滑动变阻器的滑片多次测量，其目的是 计算平均值，减小误差 。
【答案】（1）R＝；E；（2）如上图；G；（3）C；（4）5.5；计算平均值，减小误差。
【解答】解：（1）伏安法测电阻的原理是R＝；
滑动变阻器在电路中是为了改变电流表和电压表的示数，实现多次测量，则其两端分担的电压较大，当滑片移动时，不利于实验的结果的测量；
（2）变阻器按一上一下接入电路，滑片P向右移动时滑动变阻器电阻变小，如下所示：
；
闭合开关前，滑动变阻器阻值调至最大；
（3）A．若滑动变阻器断路，两表都没有示数；
B．若滑动变阻器短路，电流表有示数；
C．若定值电阻Rx断路，电流表没有示数，电压表有示数，符合题意；
D．若定值电阻Rx短路，电压表没有示数，
故选C；
（4）电压表选用小量程，分度值为0.1V，电流表示数为7.40A，
由欧姆定律可得待测电阻的阻值：Rx＝＝＝5.6Ω；
实验中需要移动滑动变阻器的滑片多次测量，其目的是计算平均值。
故答案为：（1）R＝；E；（2）如上图；G；（4）5.5，减小误差。
五、计算题（本大题2小题，共13分）
20．（6分）小华和妈妈去超市购物，她们将17kg物品放在小推车中推行，小推车在某段时间内速度v随时间t变化的关系图象如图所示。已知小推车重130N（g取10N/kg）
（1）在0～10s内，水平推力 大于 （大于/小于/等于）阻力，阻力大小为 45 N。
（2）10～20s内水平推力做了多少功？
（3）10～20s内水平推力的功率多大？
【答案】见试题解答内容
【解答】解：
（1）由v﹣t图象可知，在0～10s内小推车做加速运动，水平推力大于阻力；
阻力的大小：f＝0.15G总＝6.15×（m物品g+G车）＝0.15×（17kg×10N/kg+130N）＝45N；
（2）由v﹣t图象可知，在10～20s内小推车做匀速运动，则水平推力F＝f＝45N，
由v＝可得，
10～20s内水平推力做的功：W＝Fs＝45N×8m＝360J；
（3）10～20s内水平推力的功率：P＝＝＝36W。
答：（1）大于；45；
（2）10～20s内水平推力做了360J；
（3）10～20s内水平推力的功率是36W。
21．（7分）冬天，人们常用电热毯来取暖。如图所示，是某品牌电热毯的等效电路，低温挡电功率为25W，已知电阻R＝484Ω．求：
（1）开关S闭合时电热毯处于 高温 挡；
（2）电热毯在低温挡下工作1小时所消耗的电能；
（3）电阻R0的阻值。
【答案】见试题解答内容
【解答】解：（1）由电路图可知，开关S闭合时，电路中的总电阻最小，
由P＝UI＝可知，电热毯处于高温挡；
（2）由P＝可得
W＝P低温t＝25W×3600s＝9×102J；
（3）开关断开时，R与R0串联，电路中的总电阻最大，电热毯处于低温挡，
此时电路的总电阻：
R总＝＝＝1936Ω，
因电路的总电阻等于各分电阻之和，
所以，电阻R0的阻值：
R0＝R总﹣R＝1936Ω﹣484Ω＝1452Ω。
答：（1）高温；
（2）电热毯在低温挡下工作4小时所消耗的电能为9×104J；
（3）电阻R4的阻值为1452Ω。
六、综合能力题（本大题3小题，每空1分，共18分）
22．（6分）在探究“比较不同物质吸热能力”的实验中：
（1）在两个完全相同的烧杯中分别装入 质量 、初温都相同的水和煤油（选填“质量”或“体积”）。
（2）实验中选择相同规格的电加热器，可以认为在相同时间内水和煤油 吸热 相同，然后比较 升高温度 的方法来完成探究实验的。
（3）根据实验测得的数据分别描绘出了水和煤油两种液体的温度随加热时间变化的图象，如图所示，则 水 的吸热能力更强，因此“暖手宝”中装的储热液具有的比热容 较大 。（选填：“较大”或“较小”）
（4）由图象可得煤油的比热容为 2.1×103 J/（kg•℃）。
【答案】见试题解答内容
【解答】解：（1）根据比较吸热能力的两种方法，要控制不同物质的质量相同、初温都相同的水和煤油；
（2）实验中选择相同规格的电加热器，根据转换法，根据比较吸热能力的第1种方法；
（3）根据水和煤油两种液体的温度随加热时间变化的图象知，加热相同时间，根据比较吸热能力的第2种方法；
根据Q＝cmΔt，质量相同的不同液体降低相同的温度，因此“暖手宝”中装的储热液具有的比热容较大；
（4）如果质量和初始温度均相同的两种液体，加热6分钟，煤油升温：50℃﹣10℃＝40℃，在质量和吸热相同的情况下，故煤油的比热容是：
c＝×4.2×105J/（kg•℃）＝2.1×108J/（kg•℃）。
故答案为：（1）质量；（2）吸热；（3）水；（4）2.1×108。
23．（6分）在“探究导体的电阻与哪些因素有关”的实验中：
（1）为了能够更好地反映出电阻的变化，需在图示的电路中接入 电流表 表，且与研究导体 串 联；
（2）连接电路时，开关必须处于 断开 状态；
（3）实验中，选择一根带鳄鱼夹的导线，主要是为了方便改变 接入导体的长度 。
（4）分别用铜丝、镍铬合金丝进行实验，记录实验结果于下表，对比实验记录，实验现象不明显。不明显之处是： 铜丝电阻小，电流变化小 。
【答案】（1）电流表；串；（2）断开；（3）接入导体的长度；（4）铜丝电阻小，电流变化小。
【解答】解：（1）电阻的大小是不便于直接观察的，所以我们将电阻的大小转化为电流表的示数来观察，电流越大，即通过观察电流表的示数来比较导体电阻的大小；
（2）为保护电路，连接电路时；
（3）实验中，选择带鳄鱼夹的导线；
（4）由表格数据可知，长度变化时，原因是铜导线的电阻小，电路中的总电阻变化很小，通过铜丝的电流变化很小。
故答案为：（1）电流表；串；（2）断开；（4）铜丝电阻小。
24．（6分）如图所示，“模拟研究汽车超载和超速带来的安全隐患”设计的探究实验：将A、B、C三个小球先后从同一装置高分别为hA、hB、hC的位置滚下（mA＝mB＜mC，hA＝hC＞hB），推动小木块运动一段距离后静止。请回答以下问题：
（1）小球在滚下斜面的过程中，它的 重力势 能转化为动能。在图甲和图丙实验中，A球、C球刚滚到水平面时的速度 相等 ，小球推动小木块运动的距离越大，安全隐患 越大 。
（2）用来研究超载安全隐患时，我们应选择 甲、丙 两个图所示实验进行比较。
（3）用来研究超速安全隐患时，我们应选择 甲、乙 两个图所示实验进行比较。
（4）如图所示的交通标志牌是交通管理部门对不同车型设定的最高 车速 。
【答案】（1）重力势；相等；越大；（2）甲、丙；（3）甲、乙；（4）车速。
【解答】解：（1）小球从斜面滚下过程中，质量不变，故重力势能减小，动能增加；
小球从同一高度释放，运动到水平面时；
实验中通过比较滚下的小球撞击木块移动的距离，来比较小球动能的大小，小球的动能就越大；
（2）超载是指汽车的速度一定时，质量越大动能越大，质量不同的AC小球进行实验、丙两图；
（3）超速是指汽车的质量一定，速度越大。选择质量相等到达水平面速度不同的AB小球、乙两图；
（4）如图所示的交通标志牌是交通管理部门对不同车型设定的最高车速。
故答案为：（1）重力势；相等；（2）甲、丙、乙；（4）车速。
声明：试题解析著作权属所有，未经书面同意，不得复制发布日期：2024/3/7 12:33:51；用户：物色里；邮箱：17680465072；学号：4803900次数
钩码悬挂点
钩码总重G/N
钩码移动距离h/m
拉力F/N
测力计移动距离s/m
机械效率η/%
1
A点
1.5
0.10
0.7
0.30
71.4
2
B点
2.0
0.16
1.2
0.30
83.3
研究导体
铜丝
镍铬合金丝
长度/cm
100
80
50
100
100
80
50
100
直径/mm
0.5
0.5
0.5
0.7
0.5
0.5
0.5
0.7
灯泡亮度
很亮
很亮
很亮
很亮
较亮
较亮
亮
亮
电流/A
0.42
0.42
0.43
0.43
0.24
0.26
0.31
0.30
次数
钩码悬挂点
钩码总重G/N
钩码移动距离h/m
拉力F/N
测力计移动距离s/m
机械效率η/%
1
A点
1.5
0.10
0.7
0.30
71.4
2
B点
2.0
0.16
1.2
0.30
83.3
研究导体
铜丝
镍铬合金丝
长度/cm
100
80
50
100
100
80
50
100
直径/mm
0.5
0.5
0.5
0.7
0.5
0.5
0.5
0.7
灯泡亮度
很亮
很亮
很亮
很亮
较亮
较亮
亮
亮
电流/A
0.42
0.42
0.43
0.43
0.24
0.26
0.31
0.30
