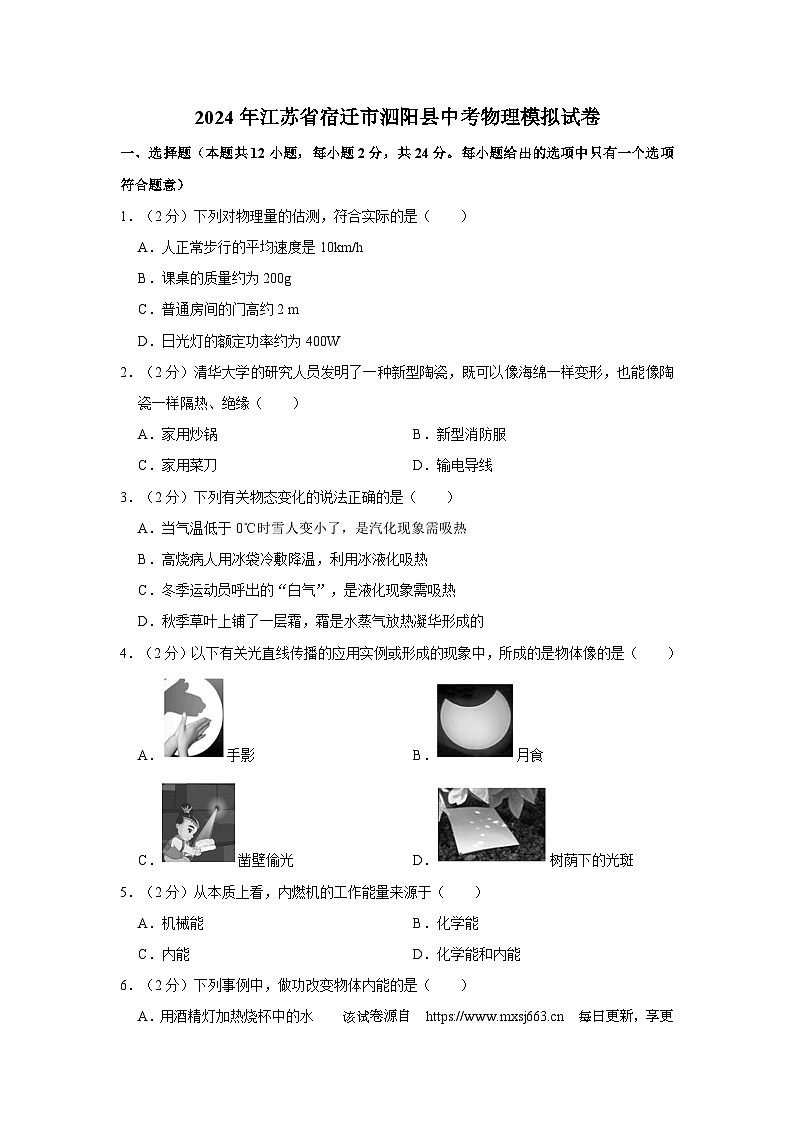

27，2024年江苏省宿迁市泗阳县中考物理模拟题

这是一份27，2024年江苏省宿迁市泗阳县中考物理模拟题，共25页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。

1．（2分）下列对物理量的估测，符合实际的是（ ）
A．人正常步行的平均速度是10km/h
B．课桌的质量约为200g
C．普通房间的门高约2 m
D．日光灯的额定功率约为400W
2．（2分）清华大学的研究人员发明了一种新型陶瓷，既可以像海绵一样变形，也能像陶瓷一样隔热、绝缘（ ）
A．家用炒锅B．新型消防服
C．家用菜刀D．输电导线
3．（2分）下列有关物态变化的说法正确的是（ ）
A．当气温低于0℃时雪人变小了，是汽化现象需吸热
B．高烧病人用冰袋冷敷降温，利用冰液化吸热
C．冬季运动员呼出的“白气”，是液化现象需吸热
D．秋季草叶上铺了一层霜，霜是水蒸气放热凝华形成的
4．（2分）以下有关光直线传播的应用实例或形成的现象中，所成的是物体像的是（ ）
A．手影B．月食
C．凿壁偷光D．树荫下的光斑
5．（2分）从本质上看，内燃机的工作能量来源于（ ）
A．机械能B．化学能
C．内能D．化学能和内能
6．（2分）下列事例中，做功改变物体内能的是（ ）

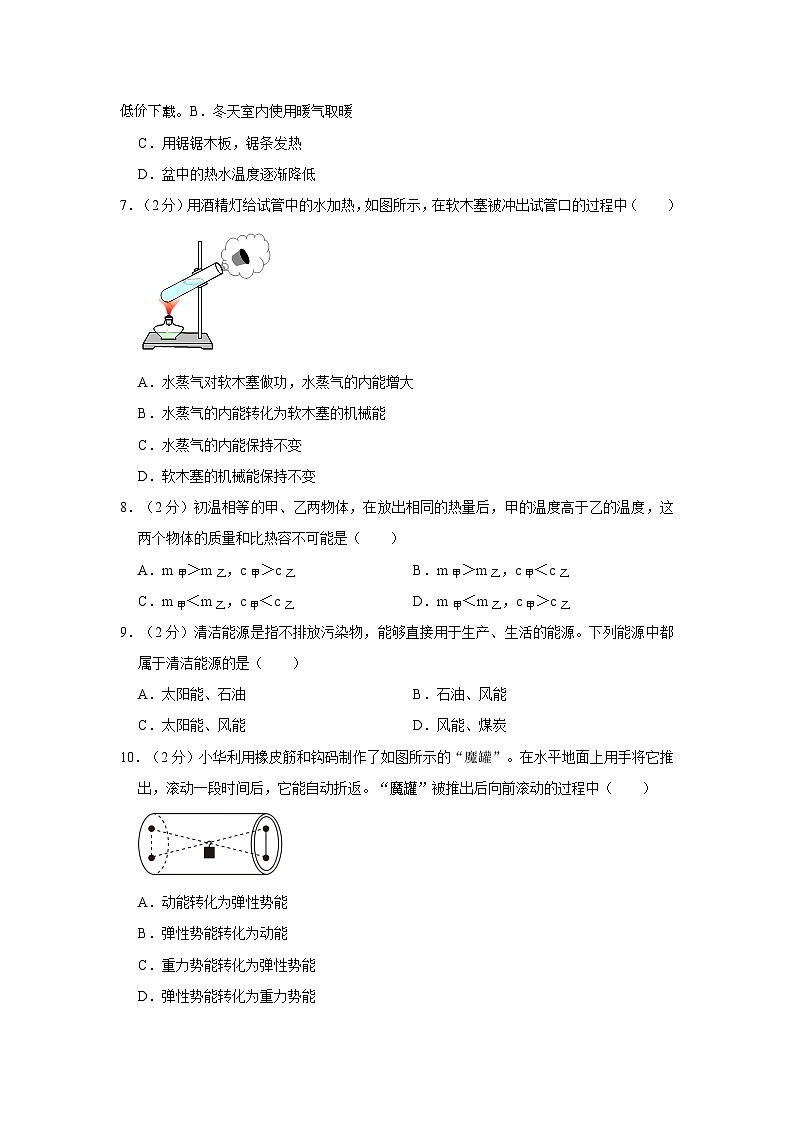

A．用酒精灯加热烧杯中的水该试卷源自 每日更新，享更低价下载。B．冬天室内使用暖气取暖
C．用锯锯木板，锯条发热
D．盆中的热水温度逐渐降低
7．（2分）用酒精灯给试管中的水加热，如图所示，在软木塞被冲出试管口的过程中（ ）
A．水蒸气对软木塞做功，水蒸气的内能增大
B．水蒸气的内能转化为软木塞的机械能
C．水蒸气的内能保持不变
D．软木塞的机械能保持不变
8．（2分）初温相等的甲、乙两物体，在放出相同的热量后，甲的温度高于乙的温度，这两个物体的质量和比热容不可能是（ ）
A．m甲＞m乙，c甲＞c乙B．m甲＞m乙，c甲＜c乙
C．m甲＜m乙，c甲＜c乙D．m甲＜m乙，c甲＞c乙
9．（2分）清洁能源是指不排放污染物，能够直接用于生产、生活的能源。下列能源中都属于清洁能源的是（ ）
A．太阳能、石油B．石油、风能
C．太阳能、风能D．风能、煤炭
10．（2分）小华利用橡皮筋和钩码制作了如图所示的“魔罐”。在水平地面上用手将它推出，滚动一段时间后，它能自动折返。“魔罐”被推出后向前滚动的过程中（ ）
A．动能转化为弹性势能
B．弹性势能转化为动能
C．重力势能转化为弹性势能
D．弹性势能转化为重力势能
11．（2分）利用如图甲、乙装置，既可以比较不同液体的比热容，又可以比较不同燃料的热值。下列关于两实验的说法正确的是（ ）
A．两实验都要用到温度计、天平和秒表
B．两实验都要控制液体和燃料质量相等
C．两实验都要控制加热时间相等
D．两实验都可以根据温度计示数的变化来得出结论
12．（2分）他找到一根匀质的、粗细均匀的长木杆，在杆中间安装了水平转轴（忽略阻力），做成一个等臂的杠杆。他又找了两个相同的厚壁气球及不计质量的细线，杠杆保持水平平衡。一段时间后左侧气球因缓慢漏气瘪了，如图所示。以下分析正确的是（ ）
A．杠杆仍将保持水平平衡
B．右侧气球受到空气的浮力较大，所以杠杆会向左倾斜
C．若想让杠杆再次水平平衡，可将右侧气球的悬点向左移动
D．若仅降低右侧气球内气体的温度，可能让杠杆再次水平平衡
二、填空题（本大题共6小题，每空1分，共17分）
13．（3分）古诗词是我国的文化瑰宝，很多诗句里蕴含着物理知识。例如“夜半钟声到客船”中的“钟声”是根据声音的 判断出来的：唐代诗人白居易的《琵琶行》中的诗句：“转轴拨弦三两声，未成曲调先有情”从物理学的角度来看，弹琴之前“转轴”是为了改变弦的松紧程度 ；“小弦切切如私语”是指声音的 小。（均选填“音调”“响度”或“音色”）
14．（2分）小利在7个相同的玻璃瓶中灌入不同高度的水，制成了一个水瓶琴，如图所示。对着瓶口吹气 产生的。依次吹每个瓶的瓶口，发出声音的音调不同，越靠近 （选填“左”或“右”）端音调越高。
15．（5分）如图所示，一只水鸟站在水中觅食，图中的黑影是由于光的 形成的，倒影是因光的反射形成的 像，人能从不同角度看见水鸟是由于光照射在鸟身上发生了 反射（选填“镜面”或“漫”），水鸟看到的食物，是光从 中斜射向 中而形成的虚像。
16．（2分）1831年美国物理学家亨利•约瑟夫发明了电铃，如图是某学校使用的电铃原理图，它是利用 （选填“电磁感应现象”、“电流的磁效应”或“电流的热效应”）来工作。当小锤敲打铃碗时，电磁铁 （选填“有”或“没有”）磁性。
17．（3分）晚上，小明在客厅的窗户玻璃上看到了自己和客厅里边灯的像，小明发现当他向窗户靠近时 （选填“靠近”或“远离”）窗户，同时像的大小 （选填“变大”、“变小”或“不变”），然后他用手水平向左缓缓推动玻璃窗，通过玻璃所看到灯的像 （选填“水平向左运动”、“水平向右运动”或“静止”）。
18．（2分）2020年6月23日，我国用长征三号乙运载火箭成功发射第55颗北斗导航卫星，完成了“北斗”卫星全面组网工作。在卫星与火箭分离前，卫星是 （选填“静止”或“运动”）的，“北斗”卫星导航系统利用 （选填“电磁波”、“超声波”或“红外线”）向地球传递信息。
三、解答题（共44分）
19．（2分）一束光从空气斜射到水面上，请画出反射光线和折射光线的大致位置。
20．（2分）如图，O为凸透镜的光心，F为凸透镜的焦点
21．（2分）如图，将条形磁体放在水平桌面上的两个圆柱形铅笔上，条形磁体静止不动，条形磁体因受磁力向左运动，请在图中括号内标出：
（1）电磁铁右端的极性
（2）电源左端的极性（用“+”或“﹣“表示）。
22．（6分）如图所示的电路中，电源两端电压为4V且保持不变，电阻R1＝4Ω，R2＝8Ω。求：
（1）开关S1闭合、S2断开时，电流表的示数I1；
（2）开关S1、S2都闭合时，电路的总功率P。
23．（4分）如图所示的甲、乙两图分别是“探究平面镜成像特点”和“探究凸透镜成像规律”的实验装置。
（1）在“探究平面镜成像特点”的实验中，将点燃的蜡烛A竖立在玻璃板前面，再拿一支跟它完全相同的未点燃的蜡烛B在玻璃板后面移动，这样操作的目的是为了 ，同时也证明了像与物大小相等；
（2）在“探究凸透镜成像规律”的实验中，调整蜡烛、透镜和光屏到图乙所示位置时，光屏上出现清晰的烛焰的像。此时甲、乙两图中平面镜与凸透镜所成的像在正倒、大小、虚实三个方面上 个方面不同。若保持凸透镜不动，将蜡烛逐渐向凸透镜的焦点靠近，要想在光屏上观察到清晰的烛焰的像 （选填“靠近”或“远离”）凸透镜的方向移动，所成像的大小将 （选填“变大”、“变小”或“不变”）。
24．（7分）图甲是某实验小组探究“杠杆的平衡条件”的实验装置。
（1）挂钩码前，杠杆在图甲所示的位置静止 （选填“平衡”或“非平衡”）状态，要想使杠杆在水平位置平衡，接下来应将杠杆左端的平衡螺母向 （选填“左”或“右”）侧调节；
（2）图乙是一个平衡的杠杆，此时若推动右侧钩码的悬线（如图丙所示），就会发现杠杆 （选填“左端下沉”、“仍然平衡”或“右端下沉”）；
（3）某同学提出，若支点不在杠杆的中点，杠杆的平衡条件是否仍然成立？于是该小组利用图丁所示的装置进行探究，使杠杆在水平位置平衡，此时弹簧测力计的示数为 N。以弹簧测力计的拉力为动力F，钩码处绳子拉力为阻力F2，多次改变动力作用点的位置进行实验发现：当杠杆水平平衡时，F1l1总是 （选填“大于”、“等于”或“小于”）F2l2，其原因可能是 ；
（4）有的同学根据自己的实验数据，得到如下结论：动力×支点到动力作用点的距离＝阻力×支点到阻力作用点的距离，这个结论与杠杆的平衡条件不相符 （选填序号：a.改变力的大小、b.改变力的方向、c.改变力的作用点、d.多次进行实验）。
25．（8分）图甲是测量小灯泡在不同电压下电阻的实验电路图（小灯泡正常工作时电压为2.5V）。
（1）该实验的实验原理是 ；
（2）小明按电路图连接实物，闭合开关后，发现电压表有较大示数，移动滑片时两电表的示数均无变化，则故障可能是小灯泡发生 （选填“短路”或“断路”）；
（3）小明排除故障后完成实验，某时刻电压表的指针如图乙所示，电压表连接小量程，需要将滑片向 滑动（选填“左”或“右”）；
（4）根据实验数据，做出小灯泡工作时I﹣U的关系图像如图丙所示，则小灯泡正常发光时的电阻为 Ω；
（5）当电压表的示数增大时，电压表与电流表的示数之比 （选填“变大”、“变小”或“不变”），这是因为 ；
（6）实验后小明发现滑动变阻器的最大阻值模糊不清，且电压表已损坏，于是他找了一个阻值已知的定值电阻R0来代替灯泡，用电流表和定值电阻R0测出了滑动变阻器的最大阻值Rx，设计电路如图丁所示，实验步骤如下：
①滑片处于最左端时，读出此时电流表的示数为I1；
② ，读出此时电流表的示数为I2；
③则滑动变阻器的最大阻值Rx＝ （用I1、I2和R0表示）。
26．（4分）小明用如图所示装置探究“光的反射定律”。
（1）图甲中反射角是 度；
（2）当图甲中入射光线EO绕O点逆时针转动时，反射光线绕O点 （选填“顺时针”或“逆时针”）转动；
（3）让光沿FO方向入射，发现反射光沿OE方向射出，说明在反射现象中 ；
（4）如图乙所示，小明将纸板NOF向后折，在纸板NOF上不能看到反射光线 （选填“仍然”或“不”）存在。
27．（9分）小明利用4节新干电池，阻值分别为10Ω、20Ω、30Ω、40Ω、50Ω的定值电阻，铭牌上标有“20Ω
（1）小明连接好如图甲所示的电路，检查时发现电路中有一处连接错误，请你在错误的导线上画“×”，将电路连接正确；
（2）电路改接正确后，闭合开关前，滑动变阻器的滑片应滑到最 （选填“左”或“右”）端；
（3）小明将10Ω的定值电阻接入电路中，闭合开关，调节滑动变阻器的滑片，读出并记录电流表示数；保持滑动变阻器的滑片位置不变，直接闭合开关，电压表的示数将 （选填“大于”、“小于”或“等于”）4V，此时应将滑动变阻器的滑片在原来基础上向 （选填“左”或“右”）端移动，直到电压表的示数再次达到4V，记录电流表的示数；
（4）当小明将50Ω定值电阻接入电路时，无论怎样调节滑动变阻器的滑片，都无法使定值电阻两端电压为4V， （写出一条即可）；
（5）完成实验探究后，小明得出结论：当导体两端的电压一定时，通过导体的电流与导体的电阻成 。
（6）完成实验后，小明受“单表测电阻”的启发，设计了如图乙所示的电路（电源电压仍为6V），请根据他的思路将步骤补充完整。
①闭合开关S，将开关S1拨到“1”，调节滑动变阻器滑片，直至电压表示数为 V；
②在开关S闭合状态下， ，将开关S1拨到“2”，读出电压表示数为U0；
③小灯泡的额定功率P＝ （用U额、U0、R0表示）。
参考答案与试题解析
一、选择题（本题共12小题，每小题2分，共24分。每小题给出的选项中只有一个选项符合题意）
1．（2分）下列对物理量的估测，符合实际的是（ ）
A．人正常步行的平均速度是10km/h
B．课桌的质量约为200g
C．普通房间的门高约2 m
D．日光灯的额定功率约为400W
【解答】解：
A、人步行的速度在4km/h左右，故A不符合实际；
B、一只苹果的质量在200g左右。故B不符合实际；
C、正常成年人的身高在1.4m左右，在2m左右；
D 日光灯的额定电压为220V，额定功率为40W。
故选：C。
2．（2分）清华大学的研究人员发明了一种新型陶瓷，既可以像海绵一样变形，也能像陶瓷一样隔热、绝缘（ ）
A．家用炒锅B．新型消防服
C．家用菜刀D．输电导线
【解答】解：新型陶瓷，既可以像海绵一样变形、绝缘、高韧性等特点；
A、家用炒锅必须用有良好的导热性能；
B、新型消防服的特点与该陶瓷的特点相同；
C、家用菜刀需要一定的硬度；
D、该陶瓷不具有电阻小的特点，故D错误。
故选：B。
3．（2分）下列有关物态变化的说法正确的是（ ）
A．当气温低于0℃时雪人变小了，是汽化现象需吸热
B．高烧病人用冰袋冷敷降温，利用冰液化吸热
C．冬季运动员呼出的“白气”，是液化现象需吸热
D．秋季草叶上铺了一层霜，霜是水蒸气放热凝华形成的
【解答】解：A．雪人之所以变小，升华吸热；
B．高烧病人用冰袋冷敷降温，故B错误；
C．冬季运动员呼出的“白气”，液化放热；
D．秋季草叶上铺了一层霜，凝华放热。
故选：D。
4．（2分）以下有关光直线传播的应用实例或形成的现象中，所成的是物体像的是（ ）
A．手影B．月食
C．凿壁偷光D．树荫下的光斑
【解答】解：A、手影是由于光照射到不透明的手上时被挡住而形成，故A不符合题意；
B、当地球到了月球和太阳的中间，在地球上观测月球便有一块区域出现了阴影，是由于光的直线传播形成的；
C、凿壁偷光；故C不符合题意；
D、树荫下的光斑是由于光的直线传播，故D符合题意。
故选：D。
5．（2分）从本质上看，内燃机的工作能量来源于（ ）
A．机械能B．化学能
C．内能D．化学能和内能
【解答】解：内燃机工作时，将燃料的化学能通过燃烧转化为内能，把内能转化为机械能，内燃机的工作能量来源于燃料的化学能。
故选：B。
6．（2分）下列事例中，做功改变物体内能的是（ ）
A．用酒精灯加热烧杯中的水
B．冬天室内使用暖气取暖
C．用锯锯木板，锯条发热
D．盆中的热水温度逐渐降低
【解答】解：A、用酒精灯加热烧杯中的水，不符合题意。
B、冬天室内使用暖气取暖，不符合题意。
C、用锯锯木板，属于做功改变物体的内能。
D、盆中的热水温度逐渐降低，不符合题意。
故选：C。
7．（2分）用酒精灯给试管中的水加热，如图所示，在软木塞被冲出试管口的过程中（ ）
A．水蒸气对软木塞做功，水蒸气的内能增大
B．水蒸气的内能转化为软木塞的机械能
C．水蒸气的内能保持不变
D．软木塞的机械能保持不变
【解答】解：
AC、水蒸气对软木塞做功，温度降低；
B、软木塞冲出的过程中是水蒸气的内能转化为软木塞机械能的过程；
D、此过程中软木塞的动能和势能都增大，故D错误。
故选：B。
8．（2分）初温相等的甲、乙两物体，在放出相同的热量后，甲的温度高于乙的温度，这两个物体的质量和比热容不可能是（ ）
A．m甲＞m乙，c甲＞c乙B．m甲＞m乙，c甲＜c乙
C．m甲＜m乙，c甲＜c乙D．m甲＜m乙，c甲＞c乙
【解答】解：甲、乙两个物体初温t0甲＝t0乙，放出热量后，甲的温度高于乙的温度甲＜Δt乙；
又知放出热量Q甲＝Q乙，由Q放＝cmΔt可知，c甲m甲＞c乙m乙；
若质量关系：m甲＞m乙，则c甲＞c乙或c甲＜c乙都有可能；故AB正确；
若质量关系：m甲＜m乙，则c甲＞c乙，不可能c甲＜c乙；故C错误，D正确。
故选：C。
9．（2分）清洁能源是指不排放污染物，能够直接用于生产、生活的能源。下列能源中都属于清洁能源的是（ ）
A．太阳能、石油B．石油、风能
C．太阳能、风能D．风能、煤炭
【解答】解：
属于清洁能源的是太阳能、水能、风能等；煤、天然气等化石能源使用时会造成污染，故ABD不符合题意。
故选：C。
10．（2分）小华利用橡皮筋和钩码制作了如图所示的“魔罐”。在水平地面上用手将它推出，滚动一段时间后，它能自动折返。“魔罐”被推出后向前滚动的过程中（ ）
A．动能转化为弹性势能
B．弹性势能转化为动能
C．重力势能转化为弹性势能
D．弹性势能转化为重力势能
【解答】解：“魔罐”被推出后向前滚动的过程中，速度变小，
魔罐开始向回滚动，橡皮筋弹性势能转化为动能，
“魔罐”滚动的过程中，“魔罐”的质量不变，重力势能不变。
故选：A。
11．（2分）利用如图甲、乙装置，既可以比较不同液体的比热容，又可以比较不同燃料的热值。下列关于两实验的说法正确的是（ ）
A．两实验都要用到温度计、天平和秒表
B．两实验都要控制液体和燃料质量相等
C．两实验都要控制加热时间相等
D．两实验都可以根据温度计示数的变化来得出结论
【解答】解：AC、比较不同燃料的热值实验中，故没有必要用到秒表；
B、比较不同液体的比热容实验中只要两个相同的燃烧皿加热相同时间放出的热量就相同，故B错误；
D、这两个实验中，故结论都能从比较温度计示数的变化量得出。
故选：D。
12．（2分）他找到一根匀质的、粗细均匀的长木杆，在杆中间安装了水平转轴（忽略阻力），做成一个等臂的杠杆。他又找了两个相同的厚壁气球及不计质量的细线，杠杆保持水平平衡。一段时间后左侧气球因缓慢漏气瘪了，如图所示。以下分析正确的是（ ）
A．杠杆仍将保持水平平衡
B．右侧气球受到空气的浮力较大，所以杠杆会向左倾斜
C．若想让杠杆再次水平平衡，可将右侧气球的悬点向左移动
D．若仅降低右侧气球内气体的温度，可能让杠杆再次水平平衡
【解答】解：AB、将充入空气后的气球分别挂在杠杆两端离转轴等距的地方。
由于左右力臂相等，原来左右气球和内部气体的重力减去空气的浮力是相等的，密度大，而漏气后左侧气球的重力减小，因而向下的拉力减小了，因而杠杆右侧下沉；
C、若想让杠杆再次水平平衡，则应该减小右侧的力臂。故C正确；
D、若仅降低右侧气球内气体的温度，气球变小，重力与拉力的差值变大，不可能让杠杆再次水平平衡。
故选：C。
二、填空题（本大题共6小题，每空1分，共17分）
13．（3分）古诗词是我国的文化瑰宝，很多诗句里蕴含着物理知识。例如“夜半钟声到客船”中的“钟声”是根据声音的 音色 判断出来的：唐代诗人白居易的《琵琶行》中的诗句：“转轴拨弦三两声，未成曲调先有情”从物理学的角度来看，弹琴之前“转轴”是为了改变弦的松紧程度 音调 ；“小弦切切如私语”是指声音的 响度 小。（均选填“音调”“响度”或“音色”）
【解答】解：
夜半钟声到客船，是因为钟振动发出的声音传到了客船，他是根据声音的音色判断出来的；
弹琴之前“转轴”是为了改变弦的松紧程度，使弦的振动频率不同；
“小弦切切如私语”是指声音的响度小。
故答案为：音色；音调。
14．（2分）小利在7个相同的玻璃瓶中灌入不同高度的水，制成了一个水瓶琴，如图所示。对着瓶口吹气 振动 产生的。依次吹每个瓶的瓶口，发出声音的音调不同，越靠近 右 （选填“左”或“右”）端音调越高。
【解答】解：用力在瓶口吹气，瓶内的空气柱振动发声，依次吹每个瓶的瓶口，所以声音的音调会越来越高。
故答案为：振动；右。
15．（5分）如图所示，一只水鸟站在水中觅食，图中的黑影是由于光的 直线传播 形成的，倒影是因光的反射形成的 虚 像，人能从不同角度看见水鸟是由于光照射在鸟身上发生了 漫 反射（选填“镜面”或“漫”），水鸟看到的食物，是光从 水 中斜射向 空气 中而形成的虚像。
【解答】解：一只水鸟站在水中觅食，图中的黑影是水鸟的影子；
倒影属于平面镜成像，是因光的反射形成的虚像；
水鸟看到的食物，是食物反射的光从水中斜射向空气中发生折射而形成的虚像。
故答案为：直线传播；虚；漫；水；空气。
16．（2分）1831年美国物理学家亨利•约瑟夫发明了电铃，如图是某学校使用的电铃原理图，它是利用 电流的磁效应 （选填“电磁感应现象”、“电流的磁效应”或“电流的热效应”）来工作。当小锤敲打铃碗时，电磁铁 没有 （选填“有”或“没有”）磁性。
【解答】解：电铃内部有一个电磁铁，它是利用电流的磁效应工作的；
当开关闭合后，电磁铁有电流通过，电磁铁吸引衔铁，此时衔铁与螺钉分离导致电路断开。
故答案为：电流的磁效应；没有。
17．（3分）晚上，小明在客厅的窗户玻璃上看到了自己和客厅里边灯的像，小明发现当他向窗户靠近时 靠近 （选填“靠近”或“远离”）窗户，同时像的大小 不变 （选填“变大”、“变小”或“不变”），然后他用手水平向左缓缓推动玻璃窗，通过玻璃所看到灯的像 静止 （选填“水平向左运动”、“水平向右运动”或“静止”）。
【解答】解：像和物体大小相等，平面镜成的像和物体到平面镜的距离相等，他在玻璃中的像靠近窗户。
由于灯在平面镜中成像时，像与灯相对平面镜对称，看到的像是静止的。
故答案为：靠近；不变。
18．（2分）2020年6月23日，我国用长征三号乙运载火箭成功发射第55颗北斗导航卫星，完成了“北斗”卫星全面组网工作。在卫星与火箭分离前，卫星是 静止 （选填“静止”或“运动”）的，“北斗”卫星导航系统利用 电磁波 （选填“电磁波”、“超声波”或“红外线”）向地球传递信息。
【解答】解：
（1）卫星与火箭分离之前，卫星与火箭的速度相同，所以卫星相对火箭是静止的；
（2）电磁波传播不需要介质，卫星与地面设备之间是利用电磁波传递信息。
故答案为：静止；电磁波。
三、解答题（共44分）
19．（2分）一束光从空气斜射到水面上，请画出反射光线和折射光线的大致位置。
【解答】解：
先过入射点作出法线，在空气中法线的另一侧作出反射光线；再在水中法线的另一侧作出折射光线，如图所示：
20．（2分）如图，O为凸透镜的光心，F为凸透镜的焦点
【解答】解：过光心的光线其传播方向不变，平行于主光轴的光线经凸透镜折射后将过焦点，如图所示：
21．（2分）如图，将条形磁体放在水平桌面上的两个圆柱形铅笔上，条形磁体静止不动，条形磁体因受磁力向左运动，请在图中括号内标出：
（1）电磁铁右端的极性
（2）电源左端的极性（用“+”或“﹣“表示）。
【解答】解：
（1）闭合开关S，条形磁体因受磁力向左运动，已知条形磁体左端为N极，根据同名磁极相互排斥可确定通电螺线管的左端是S极；
（2）根据安培定则，大拇指指向通电螺线管的N极，所以电源的左端为正极
22．（6分）如图所示的电路中，电源两端电压为4V且保持不变，电阻R1＝4Ω，R2＝8Ω。求：
（1）开关S1闭合、S2断开时，电流表的示数I1；
（2）开关S1、S2都闭合时，电路的总功率P。
【解答】解：（1）开关S1闭合、S2断开时，电路为R4的简单电路，
通过R1的电流：I1＝＝6A；
（2）开关S1、S2都闭合时，电阻R4和R2并联，
由并联电路的电压特点可知，电阻R1和R2两端的电压都等于电源电压，
电阻R1消耗的电功率：P1＝＝4W，
电阻R2消耗的电功率：P2＝＝2W，
则此时电路消耗的总功率：P＝P1+P6＝4W+2W＝5W。
答：（1）开关S闭合、S1断开时，电流表的示数I1为5A；
（2）开关S、S1都闭合时，电路消耗的总功率P为6W。
23．（4分）如图所示的甲、乙两图分别是“探究平面镜成像特点”和“探究凸透镜成像规律”的实验装置。
（1）在“探究平面镜成像特点”的实验中，将点燃的蜡烛A竖立在玻璃板前面，再拿一支跟它完全相同的未点燃的蜡烛B在玻璃板后面移动，这样操作的目的是为了 确定像的位置 ，同时也证明了像与物大小相等；
（2）在“探究凸透镜成像规律”的实验中，调整蜡烛、透镜和光屏到图乙所示位置时，光屏上出现清晰的烛焰的像。此时甲、乙两图中平面镜与凸透镜所成的像在正倒、大小、虚实三个方面上 三 个方面不同。若保持凸透镜不动，将蜡烛逐渐向凸透镜的焦点靠近，要想在光屏上观察到清晰的烛焰的像 远离 （选填“靠近”或“远离”）凸透镜的方向移动，所成像的大小将 变大 （选填“变大”、“变小”或“不变”）。
【解答】解：（1）实验过程中，用透明的玻璃板代替平面镜，在玻璃板后面放上未点燃的完全相同蜡烛B并移动，既能看到蜡烛A的像，则未点燃的蜡烛B的位置即为点燃的蜡烛A的像的位置，从而便于比较物像大小。
（2）甲是平面镜成像，成正立，乙是凸透镜成像，成倒立。因此两者成的像在正倒、虚实三个方面上。
由图乙知，保持凸透镜位置不动，根据凸透镜成实像的条件下，像距变大，要在光屏上得到清晰的像，所成像的大小将变大。
故答案为：（1）确定像的位置；（2）三；变大。
24．（7分）图甲是某实验小组探究“杠杆的平衡条件”的实验装置。
（1）挂钩码前，杠杆在图甲所示的位置静止 平衡 （选填“平衡”或“非平衡”）状态，要想使杠杆在水平位置平衡，接下来应将杠杆左端的平衡螺母向 左 （选填“左”或“右”）侧调节；
（2）图乙是一个平衡的杠杆，此时若推动右侧钩码的悬线（如图丙所示），就会发现杠杆 左端下沉 （选填“左端下沉”、“仍然平衡”或“右端下沉”）；
（3）某同学提出，若支点不在杠杆的中点，杠杆的平衡条件是否仍然成立？于是该小组利用图丁所示的装置进行探究，使杠杆在水平位置平衡，此时弹簧测力计的示数为 2.3 N。以弹簧测力计的拉力为动力F，钩码处绳子拉力为阻力F2，多次改变动力作用点的位置进行实验发现：当杠杆水平平衡时，F1l1总是 大于 （选填“大于”、“等于”或“小于”）F2l2，其原因可能是 杠杆自重对杠杆平衡有影响 ；
（4）有的同学根据自己的实验数据，得到如下结论：动力×支点到动力作用点的距离＝阻力×支点到阻力作用点的距离，这个结论与杠杆的平衡条件不相符 b （选填序号：a.改变力的大小、b.改变力的方向、c.改变力的作用点、d.多次进行实验）。
【解答】解：（1）杠杆的平衡是指杠杆处于静止状态或匀速转动状态；挂钩码前，则此时杠杆处于平衡状态；
由图甲可知，杠杆左端高，则右边较重，根据“右沉左调”的调节方法。
（2）图乙是一个平衡的杠杆，此时若推动右侧钩码的悬线（如图丙所示），右侧拉力的力臂会变小，小于左侧拉力与力臂的乘积。
（3）由图丁可知，测力计的分度值为0.1N；
由图丁可知，支点在杠杆的左端2，钩码处绳子拉力为阻力F2，因杠杆自身是受重力作用的，即杠杆的重力也是阻力（杠杆自重对杠杆平衡有影响），F1l5＝G0l0+F3l2，则F1l4＞F2l2；
（4）“动力×支点到动力作用点的距离＝阻力×支点到阻力作用点的距离”，是在杠杆在水平位置平衡且动力和阻力的方向都是竖直向下的条件下得出的，故b正确。
故答案为：（1）平衡；左；（2）左端下沉；大于；（4）b。
25．（8分）图甲是测量小灯泡在不同电压下电阻的实验电路图（小灯泡正常工作时电压为2.5V）。
（1）该实验的实验原理是 R＝ ；
（2）小明按电路图连接实物，闭合开关后，发现电压表有较大示数，移动滑片时两电表的示数均无变化，则故障可能是小灯泡发生 断路 （选填“短路”或“断路”）；
（3）小明排除故障后完成实验，某时刻电压表的指针如图乙所示，电压表连接小量程，需要将滑片向 右 滑动（选填“左”或“右”）；
（4）根据实验数据，做出小灯泡工作时I﹣U的关系图像如图丙所示，则小灯泡正常发光时的电阻为 10 Ω；
（5）当电压表的示数增大时，电压表与电流表的示数之比 变大 （选填“变大”、“变小”或“不变”），这是因为 灯丝的电阻随温度升高而增大 ；
（6）实验后小明发现滑动变阻器的最大阻值模糊不清，且电压表已损坏，于是他找了一个阻值已知的定值电阻R0来代替灯泡，用电流表和定值电阻R0测出了滑动变阻器的最大阻值Rx，设计电路如图丁所示，实验步骤如下：
①滑片处于最左端时，读出此时电流表的示数为I1；
② 滑片处于最右端时 ，读出此时电流表的示数为I2；
③则滑动变阻器的最大阻值Rx＝ •R0 （用I1、I2和R0表示）。
【解答】解：（1）在测量小灯泡在不同电压下电阻的实验中，用电压表测灯泡两端电压，利用R＝，故该实验的实验原理是R＝；
（2）小明按电路图连接实物，闭合开关后，说明电路可能断路，说明电压表与电源连通，则与电压表并联的电路断路了；
（3）小明排除故障后完成实验，某时刻电压表的指针如图乙所示，分度值0.1V，小于灯泡额定电压6.5V，应增大灯泡两端电压，应减小滑动变阻器两端电压，应减小滑动变阻器接入电路的阻值；
（4）由图丙可知，当灯泡两端电压为2.6V时，则小灯泡正常发光时的电阻为：
R＝＝＝10Ω；
（5）由图丙可知，当灯泡两端电压增大，根据P＝UI可知，温度升高，故当电压表的示数增大时；
（6）实验步骤：
①滑片处于最左端时，读出此时电流表的示数为I1；
②滑片处于最右端时，读出此时电流表的示数为I2；
③在步骤①中，电路为只有R5的简单电路，电流表测电路的电流为I1，则电源电压为U＝I1R7；
在步骤②中，R0与滑动变阻器最大阻值串联，电流表测电路的电流为I2，则电源电压为U＝I6（R0+Rx）；
因电源电压不变，即I1R6＝I2（R0+Rx），
解得：Rx＝•R8。
故答案为：（1）R＝；（2）断路；（4）10；灯丝的电阻随温度升高而增大；③•R0。
26．（4分）小明用如图所示装置探究“光的反射定律”。
（1）图甲中反射角是 44 度；
（2）当图甲中入射光线EO绕O点逆时针转动时，反射光线绕O点 顺时针 （选填“顺时针”或“逆时针”）转动；
（3）让光沿FO方向入射，发现反射光沿OE方向射出，说明在反射现象中 光路是可逆的 ；
（4）如图乙所示，小明将纸板NOF向后折，在纸板NOF上不能看到反射光线 仍然 （选填“仍然”或“不”）存在。
【解答】解：（1）由图甲知EO是入射光线，则OF是反射光线，所以入射角为44°，也为44°；
（2）当图甲中入射光线EO绕O点逆时针转动时，所以入射角变大，所以反射光线绕O点顺时针转动；
（3）让光沿FO方向入射，发现反射光沿OE方向射出；
（4）因为反射时，反射光线，所以在实验过程中，此时在纸板NOF上将不能看到反射光线。
故答案为：（1）44；（2）顺时针；（4）仍然。
27．（9分）小明利用4节新干电池，阻值分别为10Ω、20Ω、30Ω、40Ω、50Ω的定值电阻，铭牌上标有“20Ω
（1）小明连接好如图甲所示的电路，检查时发现电路中有一处连接错误，请你在错误的导线上画“×”，将电路连接正确；
（2）电路改接正确后，闭合开关前，滑动变阻器的滑片应滑到最 左 （选填“左”或“右”）端；
（3）小明将10Ω的定值电阻接入电路中，闭合开关，调节滑动变阻器的滑片，读出并记录电流表示数；保持滑动变阻器的滑片位置不变，直接闭合开关，电压表的示数将 大于 （选填“大于”、“小于”或“等于”）4V，此时应将滑动变阻器的滑片在原来基础上向 左 （选填“左”或“右”）端移动，直到电压表的示数再次达到4V，记录电流表的示数；
（4）当小明将50Ω定值电阻接入电路时，无论怎样调节滑动变阻器的滑片，都无法使定值电阻两端电压为4V， 所选滑动变阻器的最大阻值太小（或电源电压过大） （写出一条即可）；
（5）完成实验探究后，小明得出结论：当导体两端的电压一定时，通过导体的电流与导体的电阻成 反比 。
（6）完成实验后，小明受“单表测电阻”的启发，设计了如图乙所示的电路（电源电压仍为6V），请根据他的思路将步骤补充完整。
①闭合开关S，将开关S1拨到“1”，调节滑动变阻器滑片，直至电压表示数为 2.2 V；
②在开关S闭合状态下， 滑动变阻器的滑片不动 ，将开关S1拨到“2”，读出电压表示数为U0；
③小灯泡的额定功率P＝ U额• （用U额、U0、R0表示）。
【解答】解：（1）小明连接好如图甲所示的电路，该电路有一处故障是：电阻与电流表并联了，电压表与电阻并联
；
（2）滑动变阻器的滑片应置于阻值最大处，即图中最左端；
（3）实验中，当把10Ω的电阻换成20Ω的电阻后，电阻两端的电压变大，根据串联电路电压的规律，由分压原理，故应把滑动变阻器滑片向左滑动；
（4）4节新干电池电压为6V，电阻两端的电压始终保持UV＝4V，根据串联电路电压的规律滑＝U﹣UV＝6V﹣4V＝6V，变阻器分得的电压为电压表示数的0.5倍，当接入50Ω电阻时滑＝4.5×50Ω＝25Ω，故为了完成整个实验，而现有变阻器的最大电阻太小，变阻器分得的电压过小；
故当小明将50Ω定值电阻接入电路时，无论怎样调节滑动变阻器的滑片，则原因可能是所选滑动变阻器的最大阻值太小或电源电压过大；
（5）在导体两端电压一定时，通过导体的电流与导体的电阻成反比；
（5）③在步骤①中，小灯泡、R0和滑动变阻器串联，电压表测R4和滑动变阻器两端的电压，调节滑动变阻器的滑片至电压表示数为2.2V，灯两端的电压：U灯＝U﹣U'＝5V﹣2.2V＝5.8V，灯泡正常发光；
在步骤②中，滑动变阻器的滑片不动1拨至“4”，电压表测R0两端的电压为U0，此时电路中的电流即为小灯泡的额定电流：
I额＝，
则小灯泡的额定功率：
P＝U额I额＝U额•。
故答案为：（1）见解答；（2）左；左；（4）所选滑动变阻器的最大阻值太小（或电源电压过大）；（6）①2.2；③U额•。
