2023年秋黑龙江省九年级物理上册期中试题（含答案）
展开
这是一份2023年秋黑龙江省九年级物理上册期中试题（含答案），共9页。试卷主要包含了 单选题， 填空题， 实验题， 计算题等内容，欢迎下载使用。
一、 单选题 （本题共计12小题，总分36分）
1.（3分）如图中1、2是用伏安法分别测定两个不同阻值的定值电阻R1、R2所得到的电流与电压的关系图线，则它们阻值的大小关系是（ ）
A、R1>R2
B、R1=R2
C、R1D、无法判断
2.（3分）如图所示，=10Ω，=20Ω，闭合开关S，电压表和的示数之比为（ ）
A．1：2
B．2：1
C．1：3
D．2：3
3.（3分）如图所示，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，一灯突然熄灭，而两电表示数均不变，则原因是（ ）
A．灯L1短路
B．灯L2短路
C．灯L1断路
D．灯L2断路
4.（3分）如图所示，电源电压为6V，当开关S闭合后，只有一个灯泡发光，且两只电压表示数均为6V，产生这一现象的原因可能是（ ）
A．灯L1可能短路
B．灯L1可能断路
C．灯L2 可能短路
D．灯L2能断路
5.（3分）如图所示的电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲：U乙=3：2；当开关S断开，甲、乙两表是电流表时，则两表的示数之比I甲：I乙为（ ）
A．1：2
B．1：3
C．2：3
D．3：1
6.（3分）小红同学在做测定小灯泡电阻实验时,连接的电路如图所示(电路各元件均完好),闭合开关后,实验电路可能出现的情况是( )
A．电流表､电压表被烧毁
B．电压表示数接近电源两端的电压
C．灯被烧毁
D．电流表指针有明显偏转
7.（3分）如图所示的电路中，电压U=6 V．且保持不变。R1=6Ω，R0为滑动变阻器，其最大阻值为9Ω，则当滑片P由a移动到b的过程中电流表示数的变化范围是（ ）
A．0～1 A
B．0～0.4 A
C．1A～0.4 A
D．1 A～1.5 A
8.（3分）一个阻值为20Ω的电阻，测得通过它的电流为5A，那么此时加在这个电阻两端的电压是（ ）
A．4VB．10VC．0.25VD．100V
9.（3分）如图电路中，电源电压为3伏。当开关K闭合时，两灯泡都不发光，且电压表V的示数为3伏。产生这一现象的原因可能是（ ）
A．灯L1短路
B．灯L2短路
C．灯L1开路
D．灯L2开路

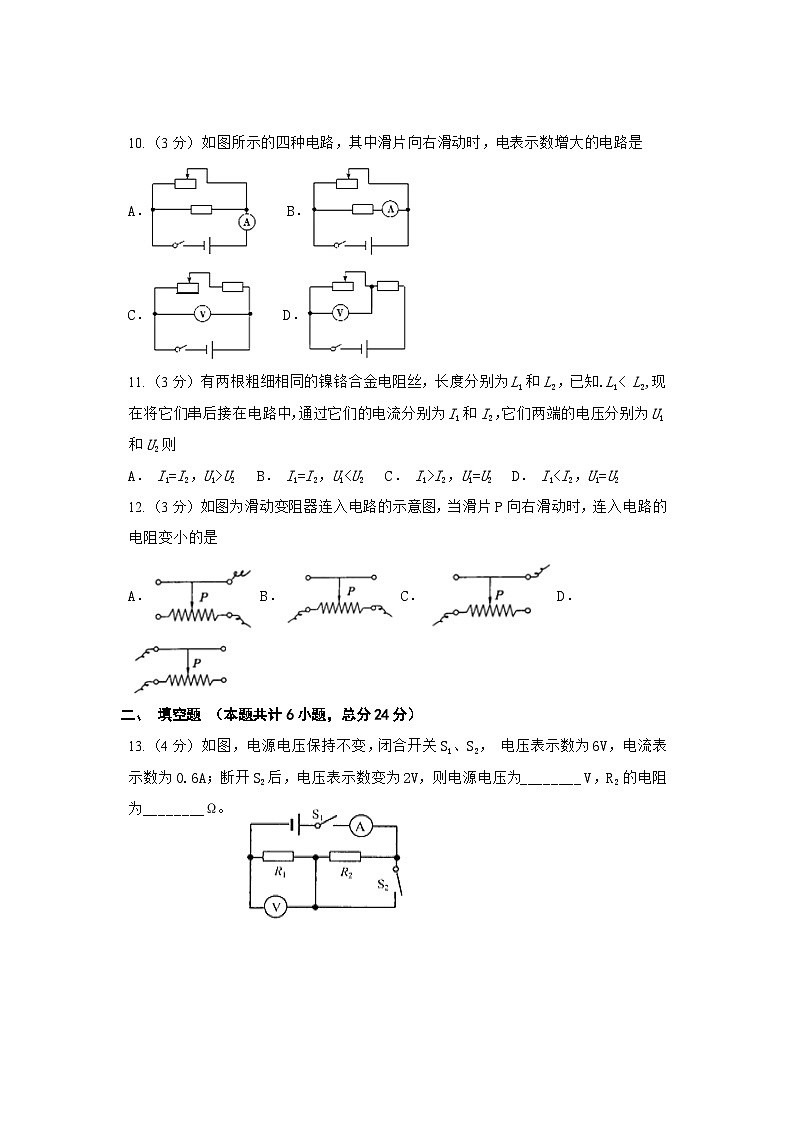

10.（3分）如图所示的四种电路，其中滑片向右滑动时，电表示数增大的电路是
A． B．
C． D．
11.（3分）有两根粗细相同的镍铬合金电阻丝，长度分别为L1和L2，已知.L1< L2,现在将它们串后接在电路中，通过它们的电流分别为I1和I2，它们两端的电压分别为U1和U2则
A． I1=I2，U1>U2 B． I1=I2，U1I2，U1=U2 D． I112.（3分）如图为滑动变阻器连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是
A．B．C．D．
二、 填空题 （本题共计6小题，总分24分）
13.（4分）如图，电源电压保持不变，闭合开关S1、S2， 电压表示数为6V，电流表示数为0.6A；断开S2后，电压表示数变为2V，则电源电压为________ V，R2 的电阻为________Ω。
14.（6分）把8欧和4欧的电阻串联在电路中，当通过4欧电阻的电流为0.5安时，它两端的电压是_______伏，通过8欧电阻的电流为_______安，电路总电压为_______伏。
15.（4分）如图是电阻RA和RB两端电压与电流的U—I图像，如果将RA和RB串联起来，它们两端电压之比为__________；如果将RA和RB并联起来，通过它们的电流之比为__________。
16.（4分）甲、乙两电阻的电流与电压关系如图所示，由图可知，通过同一电阻的电流与它两端的电压成____(选填“正比”或“反比”)，阻值R甲____(选填“＞”“＝”或“＜”)R乙。
17.（4分）如图甲所示的是通过元件A的电流I与其两端的电压U的关系图象．由图可知，元件A的阻值为________Ω；当将两个相同的元件A连入电压为5V的电路中后（如图乙所示），电流表的示数为________ A．
18.（2分）如右上图甲所示电路，在研究通过导体的电流跟电阻的关系时，要保持导体两端电压不变。实验中，不断改变Rx的阻值，调节滑动变阻器使伏特表示数保持不变，得到了I与R的关系图象，如图乙所示此次实验中，伏特表的示数始终保持____V不变。
三、 实验题 （本题共计2小题，总分28分）
19.（18分）探究：通过导体的电流与导体两端电压及导体电阻的大小有什么关系？
[猜想]
(1)导体的电阻一定时，通过导体的电流与其两端电压成正比．
(2)导体两端的电压一定时，通过导体的电流与导体的电阻成反比．
[实验器材]
电源（电压恒为4.5V），电流表、电压表各一只，开关一个，三个定值电阻（5Ω、10Ω、15Ω），两只滑动变阻器（20Ω2A、50Ω1A），导线若干．
[实验过程]（1）根据如图所示实物图在虚线框内画出电路图．
（2）小明按如图正确连接电路后，闭合开关，发现电流表有示数，电压表指针超过量程．小明操作中的错误是______________________．
（3）小明改正错误后继续实验，通过改变定值电阻R两端的电压，测得电流、电压的值如表一．小明实验时选择的电阻值是 _____．分析数据可得出结论_________________________________．
表一 表二
（4）小红在探究猜想②时，先将5Ω的电阻连入电路中，闭合开关，移动滑片，使与电阻并联的电压表的示数为________，并记下电流值；再分别改接10Ω、15Ω的电阻时，电压表的示数将________，应向_______移动滑动变阻器的滑片，得到了表二中的实验数据．
（5）小红在探究猜想②时使用的滑动变阻器的规格是____________
20.（10分）王明同学在做“测量定值电阻”实验时，其实物电路连接如图甲所示。
（1）实验的原理是：_____________。
（2）连接电路时，应将开关________。当小明准备闭合开关开始实验时，同伴小红提醒她还有一处不妥当，其不妥当之处是____________________。
（3）小明更正后，闭合开关，发现电流表、电压表都没有示数。小明确定电路的接线良好，且电表和电源都完好，为了尽快查出故障原因，小明将连接在开关A端的导线拆下，把它改接在B端，结果电压表和电流表都有示数，则电路故障是________________。
（4）排除故障后，调节滑动变阻器，把测量的几组数据描成如图乙所示的图象，则该电阻的阻值R=______Ω。
四、 计算题 （本题共计2小题，总分12分）
21.（6分）在如图所示的电路中，电源电压保持不变，电阻R1的阻值为20 Ω.闭合开关S，电流表A1的示数为0.3 A，电流表A2的示数为0.2 A．求：
(1)电源电压和干路的电流．
(2)电阻R2的阻值和电路的总电阻．
22.（6分）如图所示电路，电源电压为6V，电阻R0=10Ω，电流表量程为0﹣0.6A，电压表量程为0﹣3V，滑动变阻器R上标有20Ω 0.5A字样.求：
（1）当电路中电流最小时，电阻R0两端的电压多大？
（2）为了保证电路安全，滑动变阻器R接入电路的最小阻值多大？
答案
一、 单选题 （本题共计12小题，总分36分）
1.（3分）C
2.（3分）C
3.（3分）C
4.（3分）A
5.（3分）B
6.（3分）B
7.（3分）C
8.（3分）D
9.（3分）C
10.（3分）D
11.（3分）B
12.（3分）A
二、 填空题 （本题共计6小题，总分24分）
13.（4分）6 20
14.（6分）2；0.5；6
15.（4分）2:1 1:2
16.（4分）正比；＜
17.（4分）5 0.5
18.（2分）2.5
三、 实验题 （本题共计2小题，总分28分）
19.（18分） （1）
（2） 没有将滑动变阻器滑片移到最大阻值处 或 滑片放在阻值最小处
（3） 10Ω 导体的电阻一定时，通过导体的电流与其两端电压成正比
（4） 1.5V 变大 右 （5）50Ω 1A
20.（10分）（1） （2）断开 滑动变阻器未调到阻值最大处
（3） 开关接触不良 或 开关处断路 （4）3
四、 计算题 （本题共计2小题，总分12分）
21.（6分）（1）U=6V I=0.5A
（2）R2=30Ω R总=12Ω
22.（6分）（1）U0=2V
（2）R=10Ω
一、 单选题 （本题共计12小题，总分36分）
1.（3分）如图中1、2是用伏安法分别测定两个不同阻值的定值电阻R1、R2所得到的电流与电压的关系图线，则它们阻值的大小关系是（ ）
A、R1>R2
B、R1=R2
C、R1
2.（3分）如图所示，=10Ω，=20Ω，闭合开关S，电压表和的示数之比为（ ）
A．1：2
B．2：1
C．1：3
D．2：3
3.（3分）如图所示，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，一灯突然熄灭，而两电表示数均不变，则原因是（ ）
A．灯L1短路
B．灯L2短路
C．灯L1断路
D．灯L2断路
4.（3分）如图所示，电源电压为6V，当开关S闭合后，只有一个灯泡发光，且两只电压表示数均为6V，产生这一现象的原因可能是（ ）
A．灯L1可能短路
B．灯L1可能断路
C．灯L2 可能短路
D．灯L2能断路
5.（3分）如图所示的电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲：U乙=3：2；当开关S断开，甲、乙两表是电流表时，则两表的示数之比I甲：I乙为（ ）
A．1：2
B．1：3
C．2：3
D．3：1
6.（3分）小红同学在做测定小灯泡电阻实验时,连接的电路如图所示(电路各元件均完好),闭合开关后,实验电路可能出现的情况是( )
A．电流表､电压表被烧毁
B．电压表示数接近电源两端的电压
C．灯被烧毁
D．电流表指针有明显偏转
7.（3分）如图所示的电路中，电压U=6 V．且保持不变。R1=6Ω，R0为滑动变阻器，其最大阻值为9Ω，则当滑片P由a移动到b的过程中电流表示数的变化范围是（ ）
A．0～1 A
B．0～0.4 A
C．1A～0.4 A
D．1 A～1.5 A
8.（3分）一个阻值为20Ω的电阻，测得通过它的电流为5A，那么此时加在这个电阻两端的电压是（ ）
A．4VB．10VC．0.25VD．100V
9.（3分）如图电路中，电源电压为3伏。当开关K闭合时，两灯泡都不发光，且电压表V的示数为3伏。产生这一现象的原因可能是（ ）
A．灯L1短路
B．灯L2短路
C．灯L1开路
D．灯L2开路
10.（3分）如图所示的四种电路，其中滑片向右滑动时，电表示数增大的电路是
A． B．
C． D．
11.（3分）有两根粗细相同的镍铬合金电阻丝，长度分别为L1和L2，已知.L1< L2,现在将它们串后接在电路中，通过它们的电流分别为I1和I2，它们两端的电压分别为U1和U2则
A． I1=I2，U1>U2 B． I1=I2，U1
A．B．C．D．
二、 填空题 （本题共计6小题，总分24分）
13.（4分）如图，电源电压保持不变，闭合开关S1、S2， 电压表示数为6V，电流表示数为0.6A；断开S2后，电压表示数变为2V，则电源电压为________ V，R2 的电阻为________Ω。
14.（6分）把8欧和4欧的电阻串联在电路中，当通过4欧电阻的电流为0.5安时，它两端的电压是_______伏，通过8欧电阻的电流为_______安，电路总电压为_______伏。
15.（4分）如图是电阻RA和RB两端电压与电流的U—I图像，如果将RA和RB串联起来，它们两端电压之比为__________；如果将RA和RB并联起来，通过它们的电流之比为__________。
16.（4分）甲、乙两电阻的电流与电压关系如图所示，由图可知，通过同一电阻的电流与它两端的电压成____(选填“正比”或“反比”)，阻值R甲____(选填“＞”“＝”或“＜”)R乙。
17.（4分）如图甲所示的是通过元件A的电流I与其两端的电压U的关系图象．由图可知，元件A的阻值为________Ω；当将两个相同的元件A连入电压为5V的电路中后（如图乙所示），电流表的示数为________ A．
18.（2分）如右上图甲所示电路，在研究通过导体的电流跟电阻的关系时，要保持导体两端电压不变。实验中，不断改变Rx的阻值，调节滑动变阻器使伏特表示数保持不变，得到了I与R的关系图象，如图乙所示此次实验中，伏特表的示数始终保持____V不变。
三、 实验题 （本题共计2小题，总分28分）
19.（18分）探究：通过导体的电流与导体两端电压及导体电阻的大小有什么关系？
[猜想]
(1)导体的电阻一定时，通过导体的电流与其两端电压成正比．
(2)导体两端的电压一定时，通过导体的电流与导体的电阻成反比．
[实验器材]
电源（电压恒为4.5V），电流表、电压表各一只，开关一个，三个定值电阻（5Ω、10Ω、15Ω），两只滑动变阻器（20Ω2A、50Ω1A），导线若干．
[实验过程]（1）根据如图所示实物图在虚线框内画出电路图．
（2）小明按如图正确连接电路后，闭合开关，发现电流表有示数，电压表指针超过量程．小明操作中的错误是______________________．
（3）小明改正错误后继续实验，通过改变定值电阻R两端的电压，测得电流、电压的值如表一．小明实验时选择的电阻值是 _____．分析数据可得出结论_________________________________．
表一 表二
（4）小红在探究猜想②时，先将5Ω的电阻连入电路中，闭合开关，移动滑片，使与电阻并联的电压表的示数为________，并记下电流值；再分别改接10Ω、15Ω的电阻时，电压表的示数将________，应向_______移动滑动变阻器的滑片，得到了表二中的实验数据．
（5）小红在探究猜想②时使用的滑动变阻器的规格是____________
20.（10分）王明同学在做“测量定值电阻”实验时，其实物电路连接如图甲所示。
（1）实验的原理是：_____________。
（2）连接电路时，应将开关________。当小明准备闭合开关开始实验时，同伴小红提醒她还有一处不妥当，其不妥当之处是____________________。
（3）小明更正后，闭合开关，发现电流表、电压表都没有示数。小明确定电路的接线良好，且电表和电源都完好，为了尽快查出故障原因，小明将连接在开关A端的导线拆下，把它改接在B端，结果电压表和电流表都有示数，则电路故障是________________。
（4）排除故障后，调节滑动变阻器，把测量的几组数据描成如图乙所示的图象，则该电阻的阻值R=______Ω。
四、 计算题 （本题共计2小题，总分12分）
21.（6分）在如图所示的电路中，电源电压保持不变，电阻R1的阻值为20 Ω.闭合开关S，电流表A1的示数为0.3 A，电流表A2的示数为0.2 A．求：
(1)电源电压和干路的电流．
(2)电阻R2的阻值和电路的总电阻．
22.（6分）如图所示电路，电源电压为6V，电阻R0=10Ω，电流表量程为0﹣0.6A，电压表量程为0﹣3V，滑动变阻器R上标有20Ω 0.5A字样.求：
（1）当电路中电流最小时，电阻R0两端的电压多大？
（2）为了保证电路安全，滑动变阻器R接入电路的最小阻值多大？
答案
一、 单选题 （本题共计12小题，总分36分）
1.（3分）C
2.（3分）C
3.（3分）C
4.（3分）A
5.（3分）B
6.（3分）B
7.（3分）C
8.（3分）D
9.（3分）C
10.（3分）D
11.（3分）B
12.（3分）A
二、 填空题 （本题共计6小题，总分24分）
13.（4分）6 20
14.（6分）2；0.5；6
15.（4分）2:1 1:2
16.（4分）正比；＜
17.（4分）5 0.5
18.（2分）2.5
三、 实验题 （本题共计2小题，总分28分）
19.（18分） （1）
（2） 没有将滑动变阻器滑片移到最大阻值处 或 滑片放在阻值最小处
（3） 10Ω 导体的电阻一定时，通过导体的电流与其两端电压成正比
（4） 1.5V 变大 右 （5）50Ω 1A
20.（10分）（1） （2）断开 滑动变阻器未调到阻值最大处
（3） 开关接触不良 或 开关处断路 （4）3
四、 计算题 （本题共计2小题，总分12分）
21.（6分）（1）U=6V I=0.5A
（2）R2=30Ω R总=12Ω
22.（6分）（1）U0=2V
（2）R=10Ω
