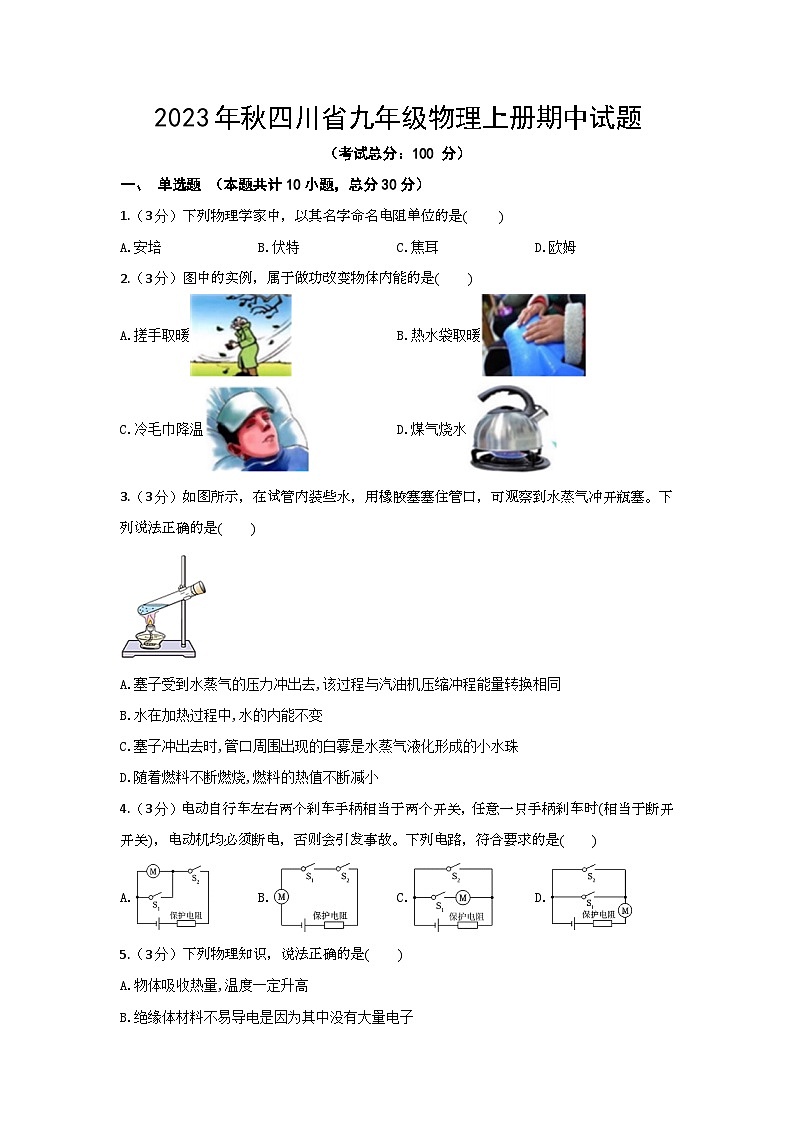

2023年秋四川省九年级物理上册期中试题（含选择题答案）

这是一份2023年秋四川省九年级物理上册期中试题（含选择题答案），共7页。试卷主要包含了 单选题， 填空题， 作图题， 实验题， 计算题等内容，欢迎下载使用。

一、 单选题 （本题共计10小题，总分30分）
1.（3分）下列物理学家中，以其名字命名电阻单位的是( )
A.安培B.伏特C.焦耳D.欧姆
2.（3分）图中的实例，属于做功改变物体内能的是( )
A.搓手取暖B.热水袋取暖
C.冷毛巾降温D.煤气烧水
3.（3分）如图所示，在试管内装些水，用橡胶塞塞住管口，可观察到水蒸气冲开瓶塞。下列说法正确的是( )
A.塞子受到水蒸气的压力冲出去,该过程与汽油机压缩冲程能量转换相同
B.水在加热过程中,水的内能不变
C.塞子冲出去时,管口周围出现的白雾是水蒸气液化形成的小水珠
D.随着燃料不断燃烧,燃料的热值不断减小
4.（3分）电动自行车左右两个刹车手柄相当于两个开关，任意一只手柄刹车时(相当于断开开关)，电动机均必须断电，否则会引发事故。下列电路，符合要求的是( )
A.B.C.D.
5.（3分）下列物理知识，说法正确的是( )
A.物体吸收热量,温度一定升高
B.绝缘体材料不易导电是因为其中没有大量电子
C.内能只能自发地从内能大的物体转移到内能小的物体

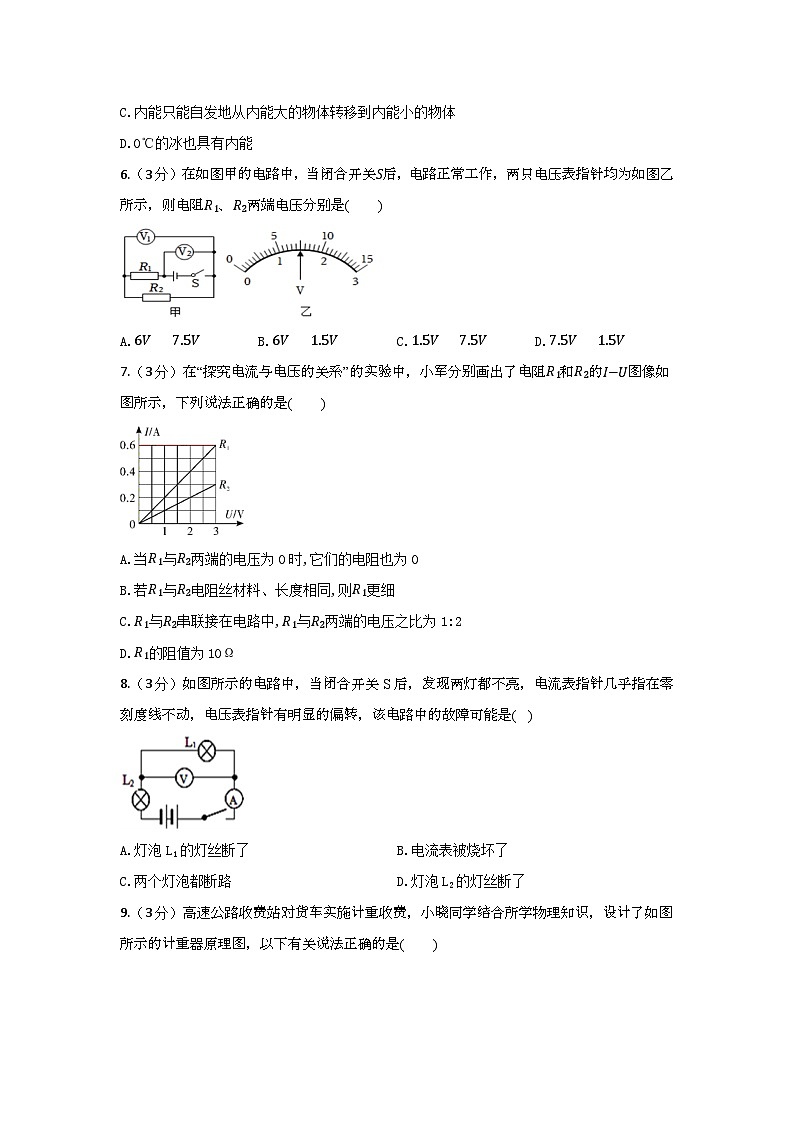

D.0℃的冰也具有内能
6.（3分）在如图甲的电路中，当闭合开关S后，电路正常工作，两只电压表指针均为如图乙所示，则电阻R1、R2两端电压分别是( )
A.6V 7.5VB.6V 1.5V 7.5V 1.5V
7.（3分）在“探究电流与电压的关系”的实验中，小军分别画出了电阻R1和R2的I−U图像如图所示，下列说法正确的是( )
A.当R1与R2两端的电压为0时,它们的电阻也为0
B.若R1与R2电阻丝材料、长度相同,则R1更细
C.R1与R2串联接在电路中,R1与R2两端的电压之比为1:2
D.R1的阻值为10Ω
8.（3分）如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表指针几乎指在零刻度线不动，电压表指针有明显的偏转，该电路中的故障可能是( )
A.灯泡L1的灯丝断了B.电流表被烧坏了
C.两个灯泡都断路D.灯泡L2的灯丝断了

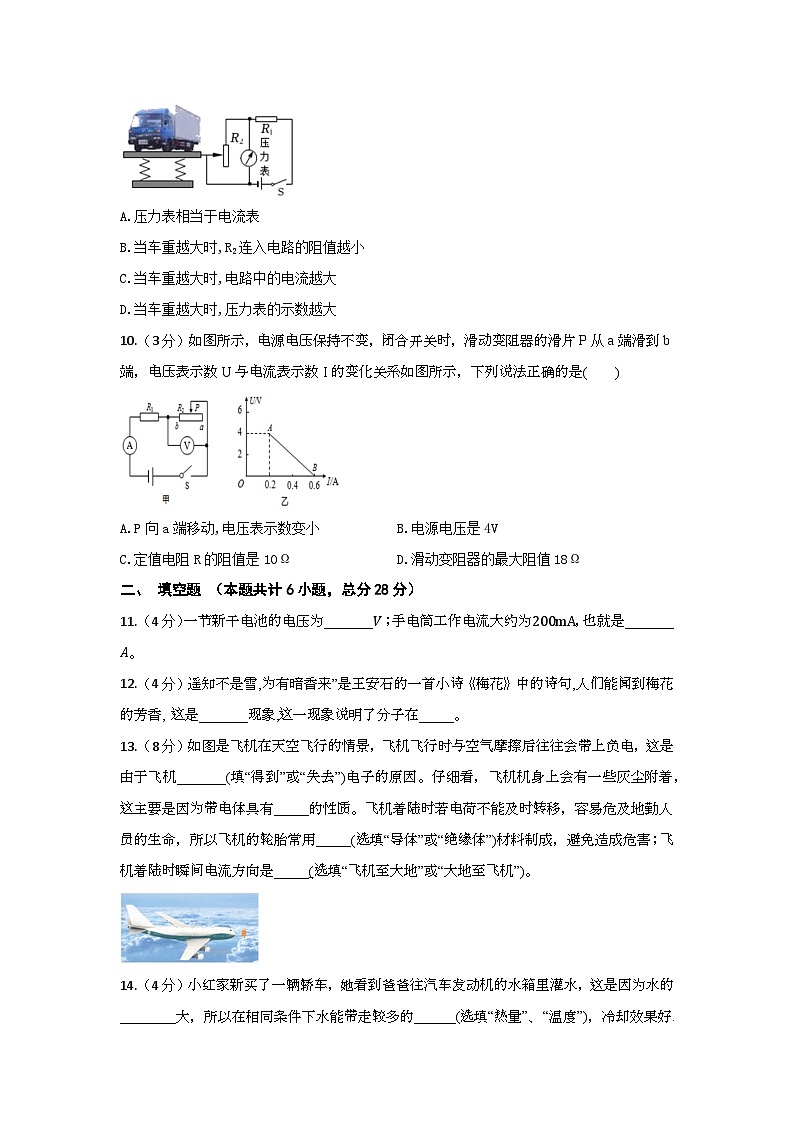

9.（3分）高速公路收费站对货车实施计重收费，小晓同学结合所学物理知识，设计了如图所示的计重器原理图，以下有关说法正确的是( )
A.压力表相当于电流表
B.当车重越大时,R2连入电路的阻值越小
C.当车重越大时,电路中的电流越大
D.当车重越大时,压力表的示数越大
10.（3分）如图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从a端滑到b端，电压表示数U与电流表示数I的变化关系如图所示，下列说法正确的是( )
A.P向a端移动,电压表示数变小B.电源电压是4V
C.定值电阻R的阻值是10ΩD.滑动变阻器的最大阻值18Ω
二、 填空题 （本题共计6小题，总分28分）
11.（4分）一节新干电池的电压为_______V；手电筒工作电流大约为200mA，也就是_______A。
12.（4分）遥知不是雪,为有暗香来”是王安石的一首小诗《梅花》中的诗句,人们能闻到梅花的芳香, 这是_______现象,这一现象说明了分子在_____。
13.（8分）如图是飞机在天空飞行的情景，飞机飞行时与空气摩擦后往往会带上负电，这是由于飞机_______(填“得到”或“失去”)电子的原因。仔细看，飞机机身上会有一些灰尘附着，这主要是因为带电体具有_____的性质。飞机着陆时若电荷不能及时转移，容易危及地勤人员的生命，所以飞机的轮胎常用_____(选填“导体”或“绝缘体”)材料制成，避免造成危害；飞机着陆时瞬间电流方向是_____(选填“飞机至大地”或“大地至飞机”)。
14.（4分）小红家新买了一辆轿车，她看到爸爸往汽车发动机的水箱里灌水，这是因为水的________大，所以在相同条件下水能带走较多的______(选填“热量”、“温度”)，冷却效果好.
15.（4分）如图1所示的实物图，闭合开关S，灯泡L1与L2的连接方式是___，如图2所示，电压表测得L2的电压是_____V。
16.（4分）某一温度下，两个电路元件甲和乙中的电流与其两端电压的关系如图所示。若将甲和乙串联后的总电流为0.3A，则甲、乙两端的总电压为_____V，将甲和乙并联后，干路中的电流为0.6A，则甲两端的电压是_____V。
三、 作图题 （本题共计2小题，总分8分）
17.（4分）根据实物图，画出电路图。
18.（4分）18如题图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上、要求：①电压表测小灯泡两端电压；②闭合开关S，向右端移动滑动变阻器的滑片P，小灯泡变亮。
四、 实验题 （本题共计2小题，总分20分）
19.（8分）在探究并联电路电流规律的实验中，如图甲是实验的电路图。
(1)电流表应串联_______(填“串联”或“并联”)在被测电路中。若要测量干路电流，则电流表应接在甲图中的C______点。
(2)小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是_______电流表正负接线柱接反了；
(3)下表是小亮同学在实验中得出的实验数据，他由此得到的结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。请指出小亮的探究过程的不妥之处：_______________________。
20.（12分）某班同学为了“探究电流与电阻的关系”，设计了如图甲所示的实验电路。在学校实验室找来了如下一些实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为10Ω、20Ω、25Ω的定值电阻各一个，滑动变阻器和导线若干。
(1)连接电路时，应让开关处于_____状态，滑动变阻器置于_____端(填“A”或“B”)。
(2)小华先把10Ω的电阻接入电路，移动滑动变阻器的滑片P，使电压表示数为_____V，读出电流表的示数后，断开开关S，她直接拆下10Ω的电阻，改换成阻值为20Ω的电阻继续做实验，接下来她应向_____端(填“A”或“B”)移动滑动变阻器的滑片P，使得电压表示数_______(选填“不变”、“变大”“变小”)。
(3)小华完成了多组实验，利用收集到的数据，作出了如图所示的电流I随电阻R变化的关系图象，分析图象得出结论：___________________________________________________。
五、 计算题 （本题共计2小题，总分14分）
21.（6分）小华家里用的是天然气灶，他尝试估测该灶的效率。小华在水壶中加入4kg的水，水的初温是20℃，然后将水烧开，他观察天然气表发现此次烧水用了0.1m3天然气，天然气的热值为3.2×107J/m3，水的比热容c=4.2×103J/(kg⋅℃)，当地大气压为标准大气压。求：
(1)水吸收的热量Q吸；
(2)天然气完全燃烧放出的热量Q放；
(3)该灶的效率η；
22.（8分）如图所示，R1=R3=20Ω，R2为滑动变阻器，电源电压保持不变.当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6A；若滑片P在b端，则电压表示数为8V.求：
(1)电源电压.
(2)滑动变阻器R2的最大阻值.
(3)当S1、S2均闭合，且滑片P在a端时，请问此时该电路是什么连接方式，求出电流表的示数.
答案
一、 单选题 （本题共计10小题，总分30分）
1.（3分）【答案】D
2.（3分）【答案】A
3.（3分）【答案】C
4.（3分）【答案】B
5.（3分）【答案】D
6.（3分）【答案】B
7.（3分）【答案】C
8.（3分）【答案】A
9.（3分）【答案】D
10.（3分）【答案】C
