2023年秋山东莱芜区九年级物理上册期中试题（含答案）

这是一份2023年秋山东莱芜区九年级物理上册期中试题（含答案），共12页。试卷主要包含了 单选题， 多选题， 填空题， 作图题， 计算题， 实验题等内容，欢迎下载使用。

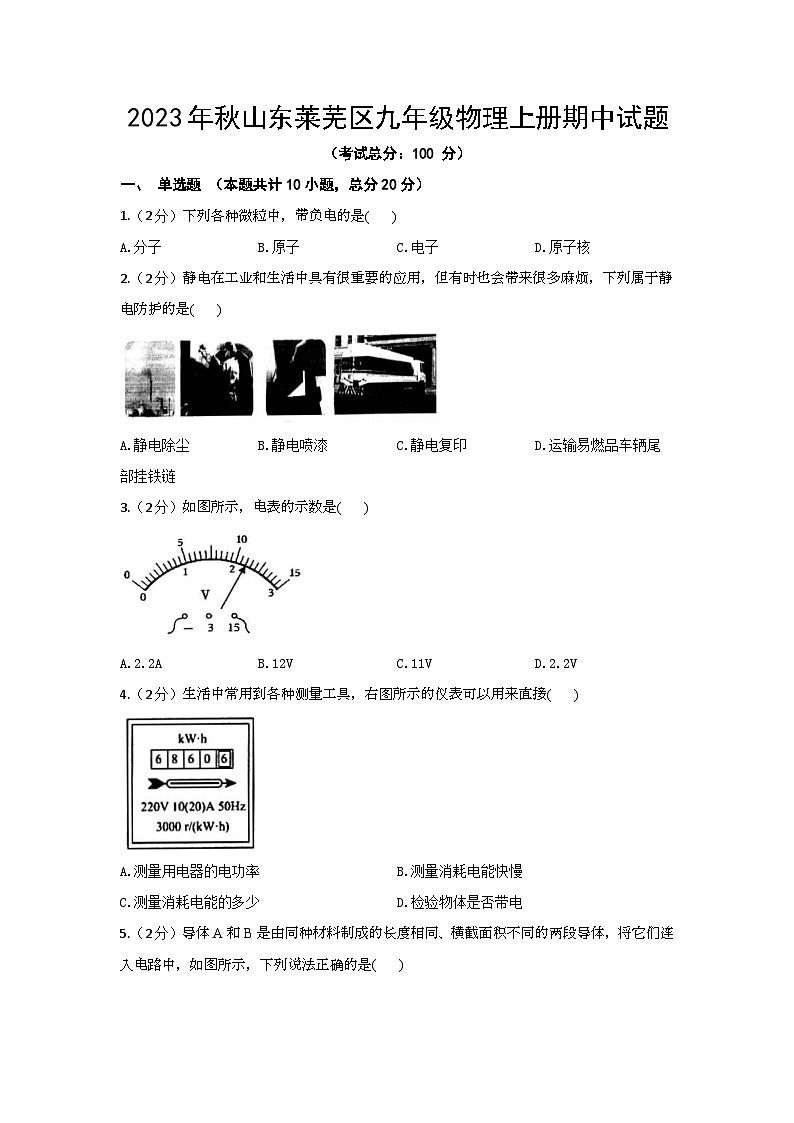

一、 单选题 （本题共计10小题，总分20分）
1.（2分）下列各种微粒中，带负电的是( )
A.分子B.原子C.电子D.原子核
2.（2分）静电在工业和生活中具有很重要的应用，但有时也会带来很多麻烦，下列属于静电防护的是( )
A.静电除尘B.静电喷漆C.静电复印D.运输易燃品车辆尾部挂铁链
3.（2分）如图所示，电表的示数是( )
B.12VC.11V
4.（2分）生活中常用到各种测量工具，右图所示的仪表可以用来直接( )
A.测量用电器的电功率B.测量消耗电能快慢
C.测量消耗电能的多少D.检验物体是否带电

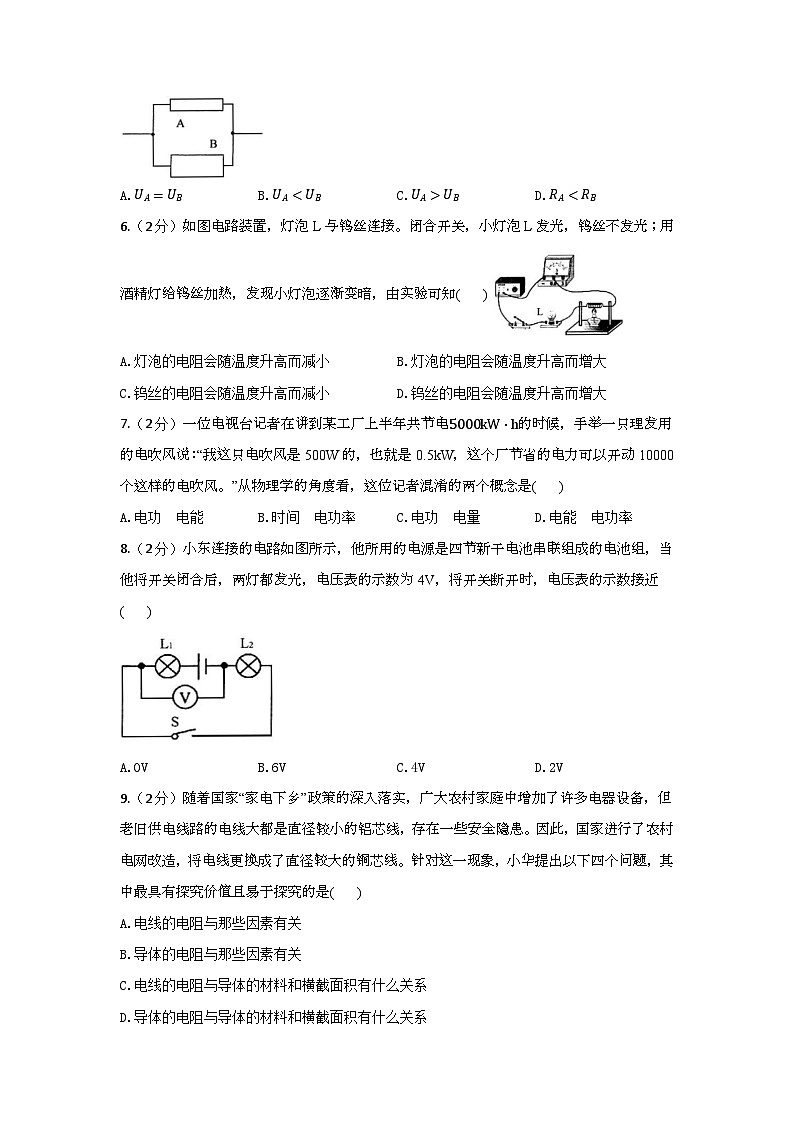

5.（2分）导体A和B是由同种材料制成的长度相同、横截面积不同的两段导体，将它们连入电路中，如图所示，下列说法正确的是( )
A.UA=UBB.UAUBD.RA ”“ < ”或“=”)
四、 作图题 （本题共计2小题，总分6分）
20.（3分）自动售票公交车后门两侧的扶手上各装有一个红色按钮，如图所示: 想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机有人要下车。请在答题卡指定位置设计符合题意的电路图。
21.（3分）空气炸锅是用空气替代原本煎锅里的热油，用近似太阳热风的对流加热，以热风在密闭的锅内形成急速循环的热流，让食物变熟。使用空气炸锅时发现，仅闭合定时开关S1产生冷风，不会发热；当同时闭合定时开关S1和温控开关S2时产生热风；不会出现只发热不吹风的情况。请在答题卡指定位置设计符合题意的电路图(电热丝用定值电阻符号表示)。
五、 计算题 （本题共计3小题，总分18分）
22.（3分）小丽想用电能表和钟表测量一下家中电热水器的电功率, 测量前她先将所有用电器关闭，观察电能表的示数如图甲所示：然后把额定电压为220V的电热水器通电10min后，电能表的示数如图乙所示，该电热水器的功率为多少?
23.（8分）一只标有“6V 3W”字样的小灯泡L与一个定值电阻R连接在如图所示的电路中，电源电压不变，接通电路后，小灯泡L正常发光，电流表的示数为1.1A。通过计算请回答:
(1)通过小灯泡的电流；
(2)电阻R的阻值；
(3)通电1min，整个电路消耗的电能。
24.（7分）我国自主研发的“奋斗者”号深海潜水器在马里亚纳海沟成功下潜10058米，创造了中国载人深潜的新纪录。如图甲是一款深度表(用电流表改装)的简化电路图，电源电压U=3V且恒定不变，R0为定值电阻，Rx阻值随海水深度变化的图像如图乙，潜水器下潜至1km深度时，电流表的示数为0.06A。通过计算回答:
(1)该电路的电功率;
(2)定值电阻R0的阻值;
(3)当潜水器下潜至6km时，电流表的示数。
六、 实验题 （本题共计3小题，总分20分）
25.（6分）在“探究串联电路中电流的特点”中。
(1)连接电路时，开关应______。
(2)小强按图甲连接电路后，闭合开关S，L1、L2都发光；若将L1、L2的位置交换(电路无故障)，电流表示数将______(填“变大”或“变小”或“不变”)；小强又将灯泡L2取下，发现L1_____(填“会”或“不会”)发光。
(3)排除故障后，发现用同一个电流表接在a处，再接在b处测量时指针的偏转角度变小了，如图乙、丙所示，所以该同学认为“串联电路电流每流经一个用电器，电流都会减弱一些”。请指出造成判断失误的原因____________________。
(4)小强用电流表分别测出通过a、b、c三点的电流Ia、Ib、Ic，并记录在下表中，有一数值是明显错误的，造成错误的原因可能是___________________________。
(5)小强改正错误数据后，分析得出了结论，同组同学认为这样做不妥，下一步应该__________。
26.（8分）小军在“探究电流与电阻的关系”中。
(1)实验过程中，当向右滑动滑动变阻器滑片时，电流表示数变小。请你用笔画线代替导线在答题卡上帮小军将图甲所示的实物电路连接完整；
(2)小军先将5Ω的定值电阻接入电路，闭合开关，并移动滑动变阻器的滑片至电压表示数为2V时，记录电流表示数。接着他断开开关，将10Ω的定值电阻换上后，闭合开关，小军接下来的操作是：___________________________测得并记录下电流值：
(3)小军多次改变电阻的阻值，重复上述实验，收集实验数据，然后小军又进行了归纳分析：①根据记录的实验数据，在如图乙所示坐标系中描出所有实验数据对应的点，请你帮助小军绘出完整的图像;
②根据图像分析并得出结论：_________________________。
27.（6分）妍妍在“用电流表和电压表测量电阻”的实验中
(1)如图甲所示，妍妍在连接上最后一根导线时，电流表立即发生了偏转，且指针偏转如图乙所示，她操作上出现的错误是：______________；_____________；
(2)妍妍在闭合开关前，还应将滑动变阻器滑片置于__________端(填“C”或“D”);
(3)闭合开关，发现电流表无示数，电压表有示数。导致这一现象的原因可能是______；
A、电流表损坏
B、滑动变阻器断路
C、定值电阻R接触不良
D、定值电阻R短路
(4)实验前，老师提醒同学们，加在电阻上的电压不宜过大而且时间不宜过长，这样要求的目的是_______________________________；
(5)该实验多次测量的目的是_________________________________；
答案
一、 单选题 （本题共计10小题，总分20分）
1.（2分）【答案】C
2.（2分）【答案】D
3.（2分）【答案】C
4.（2分）【答案】C
5.（2分）【答案】A
6.（2分）【答案】D
7.（2分）【答案】D
8.（2分）【答案】B
9.（2分）【答案】D
10.（2分）【答案】A
二、 多选题 （本题共计5小题，总分20分）
11.（4分）【答案】ABC
12.（4分）【答案】ABD
13.（4分）【答案】BCD
14.（4分）【答案】ABC
15.（4分）【答案】BC
三、 填空题 （本题共计4小题，总分16分）
16.（4分）【答案】铜
化学能转化为电能
17.（4分）【答案】半导体
超导
18.（4分）【答案】串
逆时针
19.（4分）【答案】=
<
四、 作图题 （本题共计2小题，总分6分）
20.（3分）【答案】
21.（3分）【答案】
五、 计算题 （本题共计3小题，总分18分）
22.（3分）【答案】 t=10min= 16 h
W=2023.7kW•h-2023.5kW•h=0.2kW•h
电热水器的功率： P=Wt=0.2kW⋅h16h=1.2kW
23.（8分）(1)因为小灯泡正常发光， 所以：
UL=U额=6V ,PL=P额=3W
由P=UI 得，小灯泡的电流：
IL=PLUL=3W6V=0.5A
(2) 因为 R 与 L 并联，所以：
UR=U=UL=6V
IR=I-IL=1.1A-0.5A=0.6A
由I=UR，得 电阻 R 的阻值：
R=URIR=6V0.6A=10Ω
(3)t=1min=60s
整个电路消耗的电能： W=UIt=6V×0.6A×60s=216J
24.（7分）(1)该电路消耗的电功率：
P = UI = 3V ×0.06A = 0. 18W
(2)由 I=UR得：R=UI=3V0.06A=50Ω
由图像可知：当 h=1km 时， RX=30Ω
因为 R0 与 RX 串联，所以定值电阻 R0 的阻值
R0=R-RX=50Ω-30Ω=20Ω
(3)由图可知，当 h=6km 时，RX′=10Ω
R′=R0+RX′=20Ω+10Ω=30Ω
潜水器下潜至 6km 时，电流表的示数：
I′=UR′=3V30Ω=0.1A
六、 实验题 （本题共计3小题，总分20分）
25.（6分）(1)断开
(2)不变；不会
(3)选用了不同的量程
(4)选用的小量程按大量程读数；
(5)换用不同规格的灯泡多次实验
26.（8分）(1)如图
(2)调节滑动变阻器的滑片，使电压表的示数为 2V
(3)①右图
②电压一定时，电流与电阻成反比
27.（6分）(1)连接电路时开关没有断开； 电流表的正负接线柱接反了
(2)D
(3)C
(4)防止温度的变化对实验的影响
(5)求平均值， 减小误差
