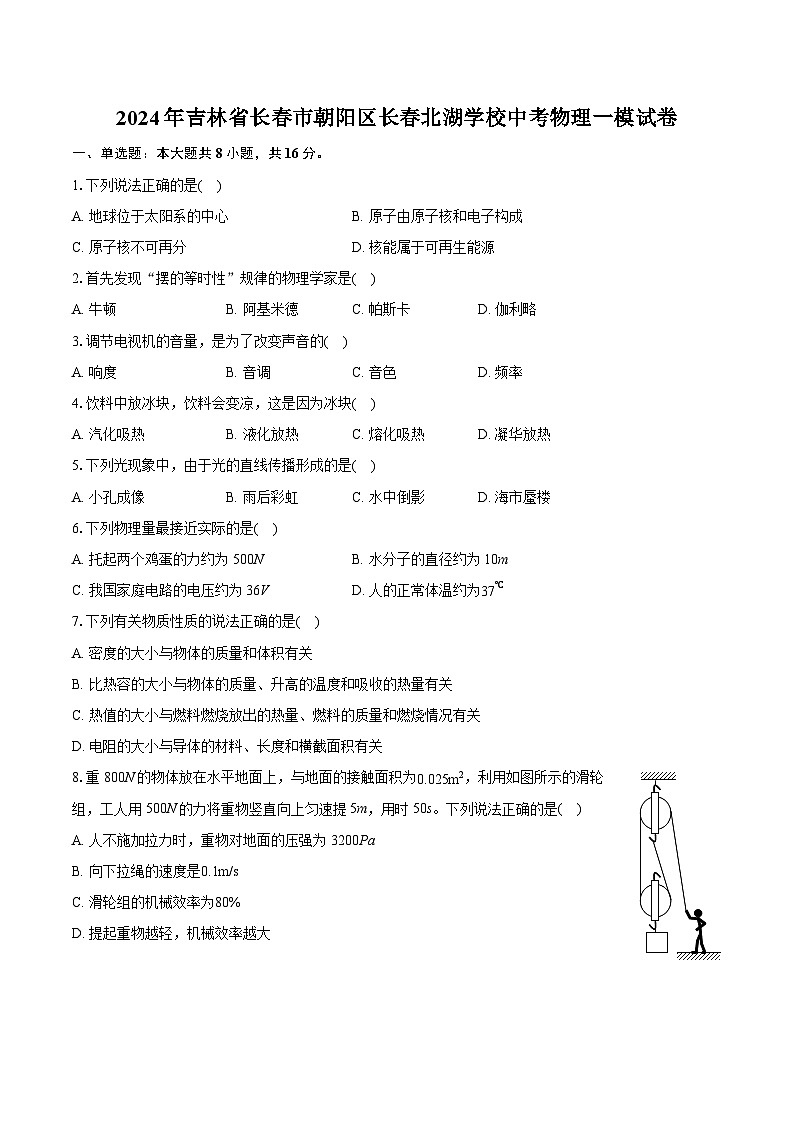

2024年吉林省长春市朝阳区长春北湖学校中考物理一模试卷（含详细答案解析）

这是一份2024年吉林省长春市朝阳区长春北湖学校中考物理一模试卷（含详细答案解析），共17页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

1.下列说法正确的是( )
A. 地球位于太阳系的中心B. 原子由原子核和电子构成
C. 原子核不可再分D. 核能属于可再生能源
2.首先发现“摆的等时性”规律的物理学家是( )
A. 牛顿B. 阿基米德C. 帕斯卡D. 伽利略
3.调节电视机的音量，是为了改变声音的( )
A. 响度B. 音调C. 音色D. 频率
4.饮料中放冰块，饮料会变凉，这是因为冰块( )
A. 汽化吸热B. 液化放热C. 熔化吸热D. 凝华放热
5.下列光现象中，由于光的直线传播形成的是( )
A. 小孔成像B. 雨后彩虹C. 水中倒影D. 海市蜃楼
6.下列物理量最接近实际的是( )
A. 托起两个鸡蛋的力约为500NB. 水分子的直径约为10m
C. 我国家庭电路的电压约为36VD. 人的正常体温约为37℃
7.下列有关物质性质的说法正确的是( )
A. 密度的大小与物体的质量和体积有关
B. 比热容的大小与物体的质量、升高的温度和吸收的热量有关
C. 热值的大小与燃料燃烧放出的热量、燃料的质量和燃烧情况有关
D. 电阻的大小与导体的材料、长度和横截面积有关
8.重800N的物体放在水平地面上，与地面的接触面积为0.025m2，利用如图所示的滑轮组，工人用500N的力将重物竖直向上匀速提5m，用时50s。下列说法正确的是( )
A. 人不施加拉力时，重物对地面的压强为3200Pa
B. 向下拉绳的速度是0.1m/s
C. 滑轮组的机械效率为80%
D. 提起重物越轻，机械效率越大

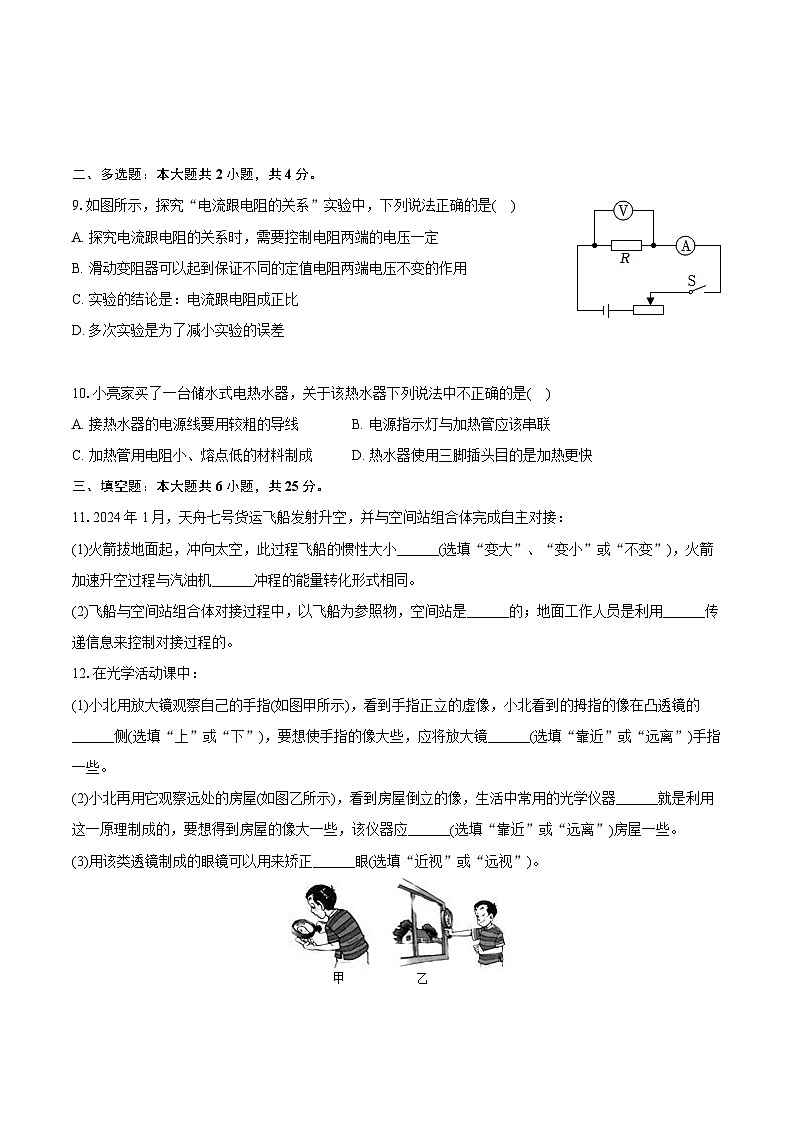

二、多选题：本大题共2小题，共4分。
9.如图所示，探究“电流跟电阻的关系”实验中，下列说法正确的是( )
A. 探究电流跟电阻的关系时，需要控制电阻两端的电压一定
B. 滑动变阻器可以起到保证不同的定值电阻两端电压不变的作用
C. 实验的结论是：电流跟电阻成正比
D. 多次实验是为了减小实验的误差
10.小亮家买了一台储水式电热水器，关于该热水器下列说法中不正确的是( )
A. 接热水器的电源线要用较粗的导线B. 电源指示灯与加热管应该串联
C. 加热管用电阻小、熔点低的材料制成D. 热水器使用三脚插头目的是加热更快
三、填空题：本大题共6小题，共25分。
11.2024年1月，天舟七号货运飞船发射升空，并与空间站组合体完成自主对接：
(1)火箭拔地面起，冲向太空，此过程飞船的惯性大小______(选填“变大”、“变小”或“不变”)，火箭加速升空过程与汽油机______冲程的能量转化形式相同。
(2)飞船与空间站组合体对接过程中，以飞船为参照物，空间站是______的；地面工作人员是利用______传递信息来控制对接过程的。
12.在光学活动课中：
(1)小北用放大镜观察自己的手指(如图甲所示)，看到手指正立的虚像，小北看到的拇指的像在凸透镜的______侧(选填“上”或“下”)，要想使手指的像大些，应将放大镜______(选填“靠近”或“远离”)手指一些。
(2)小北再用它观察远处的房屋(如图乙所示)，看到房屋倒立的像，生活中常用的光学仪器______就是利用这一原理制成的，要想得到房屋的像大一些，该仪器应______(选填“靠近”或“远离”)房屋一些。
(3)用该类透镜制成的眼镜可以用来矫正______眼(选填“近视”或“远视”)。
13.如图甲，用装满水的玻璃瓶、橡皮塞和细玻璃管可制成多功能演示器。用力挤压瓶身，玻璃管内液面上升，说明力可以改变物体的______；将此装置分别放入热水和冷水中，由于液体的______，玻璃管内液面会随之升降，这就是一个简易温度计；将装置内的水倒掉小部分，又可制作成简易的气压计，如图乙所示。将它从山脚移到山顶，细玻璃管内液柱将______(选填“上升”或“下降”)。
14.绿色生态理念要求环保节能。
(1)LED灯直接把电转化为光，白炽灯由灯丝通电加热发光，额定功率为5W的LED灯与60W的白炽灯，正常工作时，它们亮度基本相同。使用______灯照明更符合绿色生态理念，这种灯主要是用______(选填“纳米”“超导”或“半导体”)材料制成的。
(2)随着电动汽车的普及，为电动汽车提供电能的充电桩数量迅猛增加。充电桩为电动汽车的电池充电时，电能转化为______(选填“机械”或“化学”)能，______(填“充电桩”或“电池”)是用电器。充电桩有较好地防水保护功能，是为了防止线路过于潮湿出现______(填“短路”或“断路”)现象。
15.(1)用如图甲所示的装置进行实验，闭合开关的瞬间，观察到小磁针______的现象，说明电流周围存在磁场。
(2)如图乙所示，让导线AB在磁场中做______运动，观察到电流表指针发生偏转，说明回路中有电流产生，根据这个现象制成了______。
16.“曹冲称象”是家喻户晓的典故，小北受此启发，找来一个上端开口的空透明圆筒，底部用细线系一块质量适当的铁块，然后将其静止放置在水中，如图甲所示，此时圆筒浸入水中的深度为5cm，水面与圆筒A点相平。利用此装置标上刻度后放入水中，可以方便地测量出物体的质量。在圆筒内放上一个物体后，如图乙所示，圆筒浸入水中的深度为10cm，水面与圆筒B点相平。已知圆筒底面积为10cm2，圆筒和铁块总重为0.6N，装置始终处于漂浮状态，圆筒始终竖直。则：
(1)图甲中铁块所受到的浮力为______ N。
(2)图乙中圆筒底部受到水的压强是______ Pa，受到水的压力为______ N。
(3)为方便测量，应在圆筒的______(选填“A”或“B”)点标上0kg刻度线。
(4)若利用此装置测量物体的最大质量为0.2kg，则圆筒的高度至少为______ cm。
四、作图题：本大题共1小题，共1分。
17.在如图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小。
五、实验探究题：本大题共3小题，共14分。
18.在探究液体沸腾实验中，用完全相同的加热方式，在室温下同时对甲(150g水)、乙(200g水)、丙(200g食用油)进行加热，绘制温度随时间变化图象如图甲所示。
(1)沸腾前加热过程中液体温度______(选填“升高”“降低”或“不变”)，这是通过______的方式增大了物体的内能。加热过程中闻到食用油的气味，这是一种______现象。
(2)通过对甲图中图线分析可知，物质甲的温度随时间变化的图线是图中______(选填“a”、“b”或“c”)，根据实验可知：色拉油的比热容______水的比热容。
(3)水沸腾后，撤去酒精灯，将烧瓶从铁架台上取下。拿橡皮塞塞紧瓶口，采用乙、丙两种方式用冷水喷洒瓶底(如图乙、丙所示)，方式______里面的水能重新沸腾。
19.在探究“影响滑动摩擦力大小因素”的实验中，将重5N的木块放在水平木板上，用弹簧测力计沿水平方向拉动木块做匀速直线运动。
(1)请在甲图中画出木块所受重力的示意图。
(2)甲图中，木块受到的滑动摩擦力大小为______ N。
(3)如图乙、丙，改变实验条件再进行两次实验，三次实验中，滑动摩擦力最小的是______(选填“甲”、“乙”或“丙”)实验。
(4)单杠运动员上杠前手上要涂防滑粉，是用到______两次实验得出的结论。
20.如图甲所示电路可测量小灯泡的电阻和电功率，实验中所用小灯泡的额定电压为3V。
(1)测量小灯泡电阻的原理是______。
(2)按照甲图正确连接电路，闭合开关，调节滑片使小灯泡正常发光，此时电流表示数如乙图所示，则小灯泡的额定功率是______ W。
(3)当滑片调节至某位置时，电流表的示数是0.2A，此时小灯泡的实际功率______(选填“大于”、“等于”或“小于”)0.4W。
(4)该装置______(选填“能”或“不能”)用来研究电流与电压的关系。
六、计算题：本大题共2小题，共10分。
21.图1中工人用工具搬运石头，该工具可简化成图2中杠杆AB，移动支架，可使支点O在AB间移动。杆水平静止，忽略杆重。
(1)人对杆的压力为F1，绳对杆的拉力为F2，F1、F2竖直向下。
①在图2中画出F1的力臂l1；
②F2的力臂l2=______(用F1、F2、l1表示)。
(2)同一石头仍悬挂在杆B端，人对杆A端的压力方向不变，只通过移动支点O使该压力变小，杆仍保持水平静止，支点O应向______(选填“A”、“B”)端移动。
22.某物理小组设计了一种压力测量装置，其原理如图甲所示，电路中电源电压恒为6V，定值电阻R0的阻值为20Ω，电压表的量程为0∼3V，轻质绝缘的压力检测板M与力敏电阻R相连，R的阻值与压力F的关系如图乙所示。闭合开关S后，请回答：
(1)当检测板所受压力增大时，电压表的示数______(选填“增大”、“减小”或“不变”)。
(2)检测板不受压力时，电压表的示数为______ V。
(3)通过计算说明该装置所能测量的最大压力为多少？
(4)在不改变电源电压和电压表量程的情况下，若要提高该装置所能测量的最大压力值，请写出一种简便可行的方法：______。
答案和解析
1.【答案】B
【解析】解：A、太阳位于太阳系的中心，地球只是太阳系中的一颗行星，故A错误；
B、原子由原子核和电子构成，故B正确；
C、原子核是由质子和中子组成，质子和中子由更小的夸克组成，故C错误；
D、核能一旦消耗，无法在地球上得到补充，属于不可再生能源，故D错误。
故选：B。
根据对宏观世界和物质微观结构的了解可做出判断；能源源不断得到补充的能源是可再生能源，一旦消耗，无法短时间内得到补充的能源，是不可再生能源。
本题考查了对宏观和微观结构的了解，对能源分类的认识，属基础题。
2.【答案】D
【解析】解：首先发现“摆的等时性”规律的物理学家是伽利略，故ABC错误，D正确。
故选：D。
根据物理学史和常识解答，记住著名物理学家的主要贡献即可。
本题考查物理学史，是常识性问题，对于物理学上重大发现、发明、著名理论要加强记忆，这也是考试内容之一。
3.【答案】A
【解析】解：看电视时，调节电视机音量，是为了改变声音的大小，即改变声音的响度；调节电视机的音量，不能改变其音调、音色和频率。
故选：A。
响度是指声音的大小，与振幅有关，振幅越大响度越大；音调是指声音的高低，由频率决定，频率越高，音调越高。音色反映了声音的品质与特色。
解决此类问题要会根据响度、音色和音调的定义区分乐音特征的三个因素。
4.【答案】C
【解析】解：加在鲜饮料中的冰块化成水，是冰由固态变成液态的过程，故此物态变化为熔化，熔化吸热。
故选：C。
熔化是物质由固态变成液态的现象，熔化吸热。
此题主要考查的是学生对熔化概念的理解和掌握，属于识记性内容，比较简单。
5.【答案】A
【解析】解：
A、小孔成像，是由光的直线传播形成的，故A符合题意。
B、雨后彩虹是由于太阳光照在空气中的小水珠上形成的光带，是色散现象，是光的折射形成的，故B不合题意。
C、平静的水面相当于平面镜，故拱桥在水中的倒影是利用光的反射形成的，故C不合题意。
D、海市蜃楼是光线在沿直线方向传播中，因空气密度不同，经过折射造成的结果，故D不合题意。
故选：A。
熟悉光传播的规律：
(1)光在同种均匀物质中沿直线传播，在日常生活中，激光准直、小孔成像和影子的形成等都表明光在同一种均匀介质中是沿直线传播的；
(2)当光照射到物体界面上时，有一部分光被反射回来发生反射现象，例如：平面镜成像、水中倒影等；
(3)当光从一种介质斜射入另一种介质时，传播方向的会偏折，发生折射现象，如：看水里的鱼比实际位置浅等。
本题题考查光的直线传播的具体生活实例，需要利用生活和物理之间的联系进行判断；能否区分三种光现象：光的直线传播、光的反射、光的折射，是本题的解题关键。
6.【答案】D
【解析】解：A.两个鸡蛋的质量约100g=0.1kg，托起两个鸡蛋的力约为F=G=mg=0.1kg×10N/kg=1N，故A不符合实际；
B.水分子的直径约为0.4nm，故B不符合实际；
C.我国家庭电路的电压约为220V，故C不符合实际；
D.人的正常体温约为37℃，故D符合实际。
故选：D。
首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义。
7.【答案】D
【解析】解：A、密度是物质的特性，与物质种类和温度有关，与质量和体积无关，故A错误；
B、一定质量的某种物质，在温度升高时吸收的热量与它的质量和升高的温度乘积之比，叫做这种物质的比热容，比热容是物质本身的一种特性，大小与物质吸收的热量、质量、升高的温度无关，故B错误；
B、某种燃料完全燃烧放出的热量与其质量之比，叫做这种燃料的热值，热值是燃料本身的特性，它的大小与燃料燃烧放出的热量、燃烧的情况无关，故C正确；
D、在物理学中，用电阻来表示导体对电流阻碍作用的大小，电阻是导体本身的一种性质，它的大小与导体的材料、长度和横截面积有关，故D正确。
故选：D。
据物理学中关于密度、比热容、热值是物质的特性，而电阻是导体的属性进行判断。
本题考查物质的特性与导体的性质，属于基础题。
8.【答案】C
【解析】解：A、重物对水平地面的压力F=G=800N，
重物对水平地面的压强p=FS=800N0.025m2=3.2×104Pa，故A错误；
B、重物上升的速度v=st=5m50s=0.1m/s，
由于n=2，自由端绳子移动的速度：v=nv物=2×0.1m/s=0.2m/s，故B错误；
C、滑轮组的机械效率为：η=W有用W总=GhFs=GhF×nh=GnF=800N2×500N×100%=80%，故C正确；
D、当其它因素不变时，物重越轻，有用功越小，而额外功几乎不变，由η=W有用W总=W有用W有用+W额=11+W额W有用可知，机械效率η变小，故D错误。
故选：C。
(1)重物对水平地面的压力大小等于其重力大小，再应用压强公式计算重物对地面的压强；
(2)应用速度公式计算重物上升的速度，由图可知，n=2，根据v=nv物求出向下拉绳的速度；
(3)根据η=W有用W总=GhFs=GhF×nh=GnF算出滑轮组的机械效率；
(4)其它因素不变时，物重越轻，有用功越小，而额外功不变，结合机械效率公式分析出机械效率的变化情况。
本题考查了固体压强的计算、速度的计算、对机械效率变化的分析，有一定的难度。
9.【答案】AB
【解析】解：AB.探究“电流跟电阻的关系”实验要通过调节滑动变阻器来控制定值电阻两端电压一定，故AB正确；
C.由欧姆定律的内容可知，在电压一定时，电流与电阻成反比，故C错误；
D.多次实验是为了得到普遍规律，故D错误。
故选：AB。
探究“电流跟电阻的关系”实验要通过调节滑动变阻器来控制定值电阻两端电压一定；结论是电压一定时，电流与电阻成反比；而多次实验的目的是得到普遍规律。
本题探究“电流跟电阻的关系”，考查多次实验的目的、滑动变阻器的作用、欧姆定律的内容和控制变量法的应用。
10.【答案】BCD
【解析】解：A、接热水器的电源线要用较粗的导线，故A正确；
B、电源指示灯与加热管应该并联，互不影响，故B错误；
C、加热管用电阻小、熔点高的材料制成，故C错误；
D、热水器使用三脚插头目的是为了用电安全，故D错误。
故选：BCD。
(1)电热水器的功率较大，连接的电源线应该较粗。
(2)电源指示灯和加热管是并联的。
(3)发热体的熔点较高。
(4)带金属外壳的家用电器应该接地。
本题考查的实安全用电的基本原则；知道串并联电路的特点。
11.【答案】不变 做功 运动 电磁波
【解析】解：(1)火箭拔地面起，冲向太空，此过程飞船的质量不变，惯性大小不变，火箭加速升空过程与汽油机做功冲程的能量转化相同，将内能转化为机械能。
(2)飞船与空间站组合体对接过程中，以飞船为参照物，空间站与它的位置是变化的，是运动的；地面工作人员是利用电磁波传递信息来控制对接过程的。
故答案为：(1)不变；做功；(2)运动；电磁波。
(1)物体保持运动状态不变的性质叫惯性；火箭一种热机。
(2)物体相对于参照物的位置变化了，物体是运动的；物体相对于参照物的位置不变，物体是静止的；电磁波可以传递信息。
本题考查的是电磁波的特点及应用；知道运动和静止的相对性；知道惯性的影响因素和热机的基本原理。
12.【答案】下 远离 照相机 靠近 远视
【解析】解：(1)如图所示，将手指靠近凸透镜，因物距小于一倍焦距，所以成正立、放大的虚像，虚像与物体在凸透镜的同一侧，所以小北看到的拇指的像在凸透镜的下侧；要想使手指的像大些，需要增大物距，应将放大镜远离手指一些；
(2)当用该放大镜观察远处的房屋时，因物距大于二倍焦距，所以成倒立、缩小的实像，其应用是照相机；要想得到房屋的像大一些，需要增大像距、减小物距，该仪器应靠近房屋一些；
(3)凸透镜对光线具有会聚作用，可以矫正远视眼。
故答案为：(1)下；远离；(2)照相机；靠近；(3)远视。
(1)(2)凸透镜成像的规律和应用：
u>2f，成倒立、缩小的实像，应用于照相机；2f>u>f，成倒立、放大的实像，应用于幻灯机；u凸透镜成实像时，物近像远像变大；凸透镜成虚像时，物距变大，像变大；
(3)凸透镜可以矫正远视眼。
本题主要考查的是凸透镜成像规律的应用，关键是记熟成像规律，搞清物距与成像特点之间的关系。
13.【答案】形状 热胀冷缩 上升
【解析】解：将瓶内灌满水，塞紧塞子，用力挤压瓶子，瓶子变扁，容积减小，发现玻璃管内液面会上升，说明玻璃瓶的形状发生变化，所以，此现象说明力可以改变物体的形状；
液体有热胀冷缩的性质，此装置分别放入热水和冷水中，玻璃管内液面会随之升降，这就是一个简易温度计；
把气压计从山脚带到山顶，瓶内空气的压强不变，而外界大气压随高度的增加而减小，此时在瓶内气压的作用下，会有一部分水被压入玻璃管，因此管内液面会上升。
故答案为：形状；热胀冷缩；上升。
力可以改变物体的形状和运动状态；液体受热时体积膨胀，受冷时体积收缩，说明液体有热胀冷缩的性质；把气压计从山脚带到山顶时，发生变化的是海拔高度，而大气压随海拔的升高而减小。
本题考查了力的作用效果、液体有热胀冷缩的性质、大气压与高度的关系、自制气压计的使用等，属于基础性题目。
14.【答案】LED 半导体 化学 电池 短路
【解析】解：(1)使用LED灯照明更符合绿色生态理念，这种灯主要是用半导体材料制成的。
(2)充电桩为电动汽车的电池充电时，电能转化为化学能，电池是用电器。充电桩有较好地防水保护功能，水是导体，为了防止线路过于潮湿出现短路现象。
故答案为：(1)LED；半导体；(2)化学；电池；短路。
(1)LED的发光效率高，LED主要是由半导体材料制成的。
(2)电池充电时是用电器，充电时将电能转化为化学能。电路的三种状态：断路、通路和短路。
本题考查的是半导体的特点及应用；知道电路的三种状态。
15.【答案】发生偏转 切割磁感线 发电机
【解析】解：(1)闭合开关的瞬间，观察到小磁针发生偏转的现象，说明电流周围存在磁场。
(2)让导线AB在磁场中做切割磁感线运动，观察到电流表指针发生偏转，说明回路中有电流产生，根据这个现象制成了发电机。
故答案为：(1)发生偏转；(2)切割磁感线；发电机。
(1)奥斯特实验说明：通电导线周围存在磁场；磁场方向和电流方向有关。
(2)闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，这一现象叫电磁感应现象。发电机就是利用该原理制成的。
本题考查的是电流的磁效应；知道电磁感应现象和发电机的基本原理。
16.【答案】0.110001A25
【解析】解：(1)图甲中圆筒和铁块处于漂浮状态，受到的总浮力等于总重力，
即：F浮=G=0.6N；
它们浸入水中的总体积：
V排=F浮ρ水g=0.6N1.0×103kg/m3×10N/kg=6×10−5m3，
圆筒受到的浮力：
F浮圆筒=ρ水gV排圆筒=1.0×103kg/m3×10N/kg×10×5×10−6m3=0.5N，
铁块所受到的浮力为：
F浮铁=F浮−F浮圆筒=0.6N−0.5N=0.1N；
(2)图乙中圆筒底部受到水的压强是：
p=ρ水gh=1.0×103kg/m3×10N/kg×10×10−2m=1000Pa，
受到水的压力为：
F=pS=1000Pa×10×10−4m2=1N；
(3)此时圆筒中没有物体，为方便测量，圆筒A点应标上0kg刻度线；
(4)若利用此装置测量物体的最大质量为0.2kg，即放入0.2kg物体圆筒受到浮力的增加量为：
ΔF浮=ΔG=Δmg=0.2kg×1N/kg=2N，
由阿基米德原理可知，此时圆筒排开水的体积的增加量为：
ΔV排=ΔF浮ρ水g=2N1.0×103kg/m3×10N/kg=2×10−4m3=200cm3，
则圆筒浸入水中深度的增加量为：
Δh=ΔV排S=200cm310cm2=20cm，
则圆筒的高度至少为20cm+5cm=25cm。
故答案为：(1)0.1；(2)1000；1；(3)A；(4)25。
(1)图甲中圆筒和铁块处于漂浮状态，受到的总浮力等于总重力；根据V排=F浮ρ水g计算它们浸入水中的总体积；根据F浮圆筒=ρ水gV排圆筒计算圆筒受到的浮力，进一步计算铁块所受到的浮力；
(2)根据p=ρ水gh计算图乙中圆筒底部受到水的压强，根据F=pS计算受到水的压力；
(3)此时圆筒中没有物体，为方便测量，圆筒A点应标上0kg刻度线；
(4)根据ΔF浮=ΔG=Δmg求出增加的浮力，根据F浮圆筒=ρ水gV排圆筒计算图乙中圆筒排开水体积的变化量，进一步计算出圆筒浸入水中深度的增加量和圆筒的最小高度。
本题考查物体的浮沉条件、重力公式、阿基米德原理、液体压强公式的灵活运用，有一定难度。
17.【答案】解：由图可知反射角为40∘，可得入射角也为40∘，根据反射角等于入射角在法线左侧画出入射光线，如图所示：

【解析】根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，作出入射光线并标出入射角及其度数。
由于题目已经作出法线，根据反射角等于入射角在同一平面内法线的另一侧画出入射光线即可，注意完成题目的要求。要注意入射角是入射光线与法线之间的夹角。
18.【答案】升高 热传递 扩散 b 小于 乙
【解析】解：(1)沸腾前加热过程中，液体温度升高，这是通过热传递方式增加了液体的内能；加热过程中闻到食用油的气味，这是食用油的气味分子做无规则运动的结果，是一种扩散现象；
(2)b、c对应的两种物质沸点相同，由此判断b、c对应物质甲和物质乙，甲的质量比乙小，加热到沸腾需要的时间比乙短，故图中b是甲的温度随时间变化的图线；等质量的水和色拉油吸收相同的热量，色拉油温度上升的快，故色拉油的比热容小于水的比热容；
(3)由图可知，用冷水喷洒瓶底，只会降低水的温度，不能减小上方气体的压强，因此此时水的沸点不变，而水的温度降得更低，故水不能再次沸腾；会看到乙烧瓶中的水重新沸腾，因为当向瓶底浇冷水时，瓶内气体温度突然降低，气压减小，瓶内液面上方气压减小，导致沸点降低，所以水重新沸腾起来的。
故答案为：(1)升高；热传递；扩散；(2)b；小于；(3)乙。
(1)做功和热传递都可以改变物体的内能，它们的主要区别是：做功是能量的转化，而热传递是能量的转移；组成物质的分子永不停息地做无规则运动；
(2)b、c对应的两种物质沸点相同，由此判断b、c对应物质甲和物质乙，甲的质量比乙小；根据温度的变化快慢判断比热容的大小；
(3)用冷水喷洒瓶底，会降低水的温度，不能改变上方气体的压强，据此分析解答。
本题探究水沸腾前后温度变化的特点，难度不大。
19.【答案】2.6甲 乙、丙
【解析】解(1)重力的方向总是竖直向下，如图所示：
；
(2)由图可知，弹簧测力计的分度值是0.2N，示数2.6N；
(3)滑动摩擦力与压力和接触面的粗糙程度有关，由图可知，甲、乙、丙中甲接触面所受压力最小且甲的接触面是木板，接触面的粗糙程度较小，故甲实验滑动摩擦力最小；
(4)单杠运动员上杠前手上要涂防滑粉，是通过增大接触面的粗糙程度增大摩擦力，乙、丙实验中，压力相同，接触面的粗糙程度不同，且接触面越粗糙，滑动摩擦力越大，故可以探究摩擦力与接触面粗糙程度的关系，故可以选乙、丙实验得出结论。
故答案为：(1)见解析；(2)2.6；(3)甲；(4)乙、丙。
(1)重力的方向总是竖直向下的，据此画图；
(2)先观察弹簧测力计的分度值，再读数；
(3)滑动摩擦力与压力和接触面的粗糙程度有关，据此分析；
(4)单杠运动员上杠前手上要涂防滑粉，是通过增大接触面的粗糙程度增大摩擦力，据此分析。
本题探究滑动摩擦力的影响因素实验，利用好控制变量法是解题关键。
20.【答案】R=UI 0.9大于 不能
【解析】解：(1)在测量小灯泡电阻的实验中，用电压表测灯泡两端电压，用电流表测通过灯泡的电流，根据R=UI求出灯泡的电阻，故测量小灯泡电阻的原理是R=UI；
(2)小灯泡正常发光，此时电流表示数如乙图，电流表选用小量程，分度值0.02A，其示数为0.3A，则小灯泡额定功率为：PL=ULIL=3V×0.3A=0.9W；
(3)由(1)可知，灯泡正常发光时的电阻为：R=ULIL=3V0.3A=10Ω，
当滑片调节至某位置时，电流表的示数是0.24A，此时小灯泡的实际功率为：P=I2R=(0.24A)2×10Ω=0.576W>0.4W；
(4)在探究电流跟电压的关系实验中，需控制电阻阻值不变，而灯丝电阻随温度的变化而变化，故仅利用本实验的器材不能探究电流跟电压的关系。
故答案为：(1)R=UI；(2)0.9；(3)大于；(4)不能。
(1)测量小灯泡电阻的原理是R=UI；
(2)当灯泡两端为额定电压时，灯泡正常发光；根据电流表选用的量程确定分度值读数，利用P=UI求出小灯泡额定功率；
(3)根据灯泡额定电压和额定电流利用欧姆定律求出灯泡的电阻，然后根据P=I2R求出小灯泡实际功率。
(4)在探究电流跟电压的关系实验中，需控制电阻阻值不变，而灯丝电阻随温度的变化而变化。
本题测小灯泡的电阻实验，考查了实验原理、实验操作、电阻及功率的计算及控制变量法的应用。
21.【答案】F1l1F2； B
【解析】解：(1)图中支点是O，过支点作力F1作用线的垂线，标上垂足，用双箭头表示出这段距离，记为l1；如图所示：
(2)根据杠杆的平衡条件：F1L1=F2L2，F2的力臂l2=F1l1F2；
(3)同一石头仍悬挂在杆B端，人对杆A端的压力方向不变，只通过移动支点O使该压力变小，杆仍保持水平静止，支点O应向B点移动，使得阻力臂减小，同时动力臂变大。
故答案为：(1)①见解答；②F1l1F2；(2)B。
(1)找出支点，过支点做这个力作用线的垂线，画出垂足，标上双箭头表示这段距离)作出F1的力臂l1；
(2)根据杠杆的平衡条件分析解答；
(3)当阻力一定时，减小阻力臂同时增大动力臂，可以减小动力。
本题考查力臂的画图、杠杆的平衡条件，属于中档题。
22.【答案】增大 1.2减小R0的阻值
【解析】解：(1)由图甲可知，R、R0串联，由图乙可知，当检测板所受压力增大时，R的阻值减小，根据串联的电阻特点可知，电路中的总电阻减小，
电源电压不变，由欧姆定律可知，电路中的电流增大，
R0是定值电阻，根据欧姆定律可知，R0两端的电压增大，即电压表示数增大；
(2)由图乙可知，当检测板不受压力时，R的阻值：R=80Ω，
根据串联电路的电阻特点可知，电路中的总电阻：R总=R+R0=80Ω+20Ω=100Ω，
此时电路中的电流：I=UR总=6V100Ω=0.06A，
由I=UR可知，R0两端的电压：U0=IR0=0.06A×20Ω=1.2V；
(3)根据电压表量程可知，R0两端的最大电压：U0大=3V，
电路中的最大电流：I大=U0大R0=3V20Ω=0.15A，
由I=UR可知，电路中的最小总电阻：R总小=UI大=6V0.15A=40Ω，
根据串联电路的电阻特点可知，R的最小阻值：R小=R总小−R0=40Ω−20Ω=20Ω，
由图乙可知，当R小=20Ω时，该装置所能测量的最大压力为6000N；
(4)压力越大，R的阻值越小，由于R0两端的最大电压一定，电源电压不变时，R两端的最小电压也不变，由串联电路的分压规律可知，要提高该装置所能测量的最大压力值的改进方法为：减小R0的阻值。
答：(1)增大；(2)1.2；
(3)该装置所能测量的最大压力为6000N；
(4)减小R0的阻值。
(1)由图甲可知，R、R0串联，由图乙可知，当检测板所受压力增大时，R的阻值减小，电路中的总电阻减小，根据欧姆定律可知电路中的电流增大，根据欧姆定律可知R0两端的电压变化；
(2)由图乙可知，当检测板不受压力时，R的阻值为80Ω，根据串联电路的电阻特点可知电路中的总电阻，根据欧姆定律求出电路中的电流，根据欧姆定律求出R0两端的电压；
(3)根据电压表量程可知R0两端的最大电压，根据欧姆定律求出电路中的最大电流，根据欧姆定律求出电路中的最小阻值，由图乙可知该装置所能测量的最大压力；
(4)压力越大，R的阻值越小，R0两端的最大电压一定，由串联电路的分压规律可知增大该装置所能测量的最大压力的改进方法。
本题考查串联电路的特点以及欧姆定律的应用，能从图中获取相关信息是解题的关键。
