2024年广东省揭阳市揭东区中考第一次模拟物理试题（原卷版+解析版）
展开
这是一份2024年广东省揭阳市揭东区中考第一次模拟物理试题（原卷版+解析版），文件包含2024年广东省揭阳市揭东区中考第一次模拟物理试题原卷版docx、2024年广东省揭阳市揭东区中考第一次模拟物理试题解析版docx等2份试卷配套教学资源，其中试卷共30页， 欢迎下载使用。
温馨提示：请将答案写在答题卡上；考试时间为80分钟，满分100分。
一、选择题（共7小题，每小题3分，共21分）
1. 2023年4月，我国自主设计建造的核聚变实验装置——东方超环，成功实现了403s的稳态运行，下列与东方超环工作原理相同的是（ ）
A. 原子弹B. 核电站C. 氢弹D. 火电站
【答案】C
【解析】
【详解】我国自主设计的核聚变实验装置——东方超环，其反应原理与太阳类似，通过核聚变，释放巨大的核能，原子弹是利用裂变释放出巨大能量的原理制成的，而氢弹则是利用轻核的聚变制成的。核电站是利用核裂变释放的能量来发电的，火电站是通过燃烧煤、天然气等化石燃料释放的能量来发电的。故C符合题意， ABD不符合题意。
故选C。
2. 声纹鉴定技术有助于公安机关破获手机诈骗案件，利用声纹具有唯一性、同一性的特点，可以成功锁定抓捕目标，快速侦破案件。声纹特征鉴定主要指的是人说话的（ ）
A. 音调B. 音色C. 响度D. 声速
【答案】B
【解析】
【详解】响度、音调、音色三个声音特性中，能够区分发声体的是音色，声纹特征鉴定主要指的是人说话的音色。故B符合题意，ACD不符合题意。
故选B。
3. 今年来太阳活动进入爆发周期，据报道3月24日出现了较为活跃的地磁活动，带电高能粒子进入地磁较强的地方会产生美丽的极光现象。下列能引发极光现象的粒子有（ ）
A. 原子B. 氢气分子C. 中子D. 原子核
【答案】D
【解析】
【详解】根据材料可知，人们看到的极光，其发生是由于太阳带电粒子流进入地球磁场中造成的，因原子核带正电、电子带负电、质子带正电，中子不带电，分子不带电，所以原子核可能会引起极光现象，故D符合题意，ABC不合题意。
故选D。

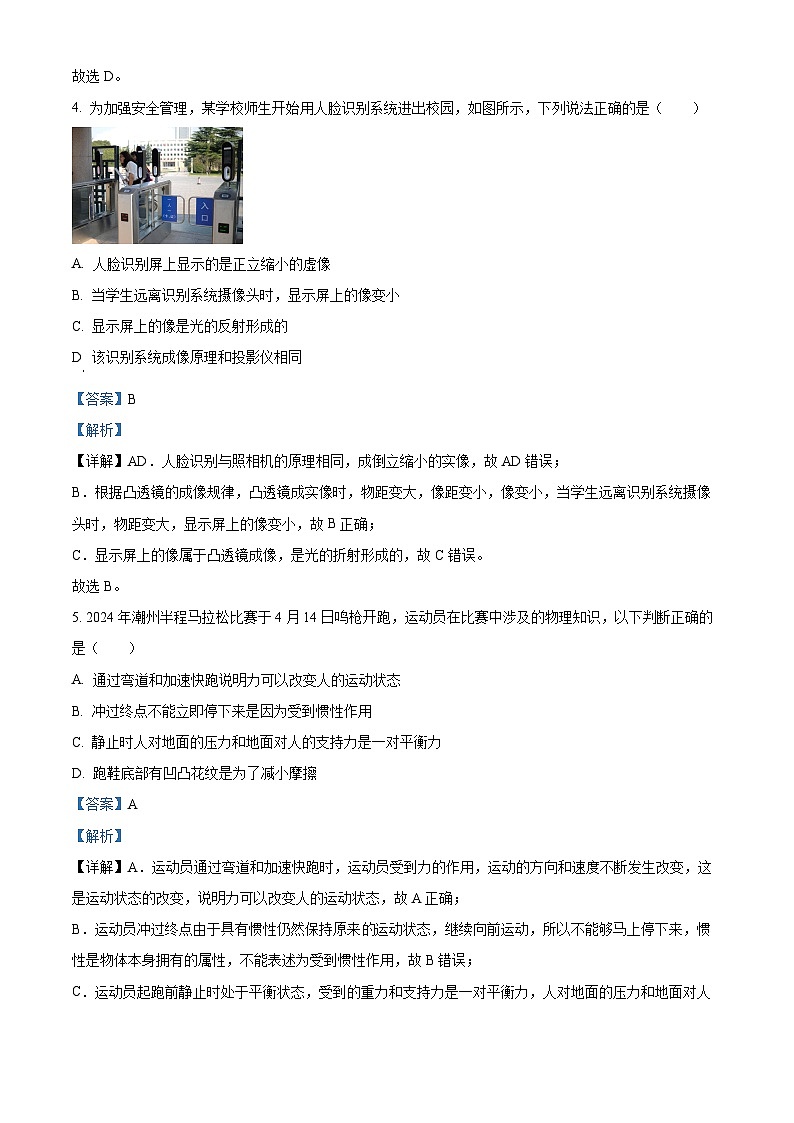

4. 为加强安全管理，某学校师生开始用人脸识别系统进出校园，如图所示，下列说法正确的是（ ）
A. 人脸识别屏上显示的是正立缩小的虚像
B. 当学生远离识别系统摄像头时，显示屏上的像变小
C. 显示屏上的像是光的反射形成的
D 该识别系统成像原理和投影仪相同
【答案】B
【解析】
【详解】AD．人脸识别与照相机的原理相同，成倒立缩小的实像，故AD错误；
B．根据凸透镜的成像规律，凸透镜成实像时，物距变大，像距变小，像变小，当学生远离识别系统摄像头时，物距变大，显示屏上的像变小，故B正确；
C．显示屏上的像属于凸透镜成像，是光的折射形成的，故C错误。
故选B。
5. 2024年潮州半程马拉松比赛于4月14日鸣枪开跑，运动员在比赛中涉及的物理知识，以下判断正确的是（ ）
A. 通过弯道和加速快跑说明力可以改变人的运动状态
B. 冲过终点不能立即停下来是因为受到惯性作用
C. 静止时人对地面的压力和地面对人的支持力是一对平衡力
D. 跑鞋底部有凹凸花纹是为了减小摩擦
【答案】A
【解析】
【详解】A．运动员通过弯道和加速快跑时，运动员受到力的作用，运动的方向和速度不断发生改变，这是运动状态的改变，说明力可以改变人的运动状态，故A正确；
B．运动员冲过终点由于具有惯性仍然保持原来运动状态，继续向前运动，所以不能够马上停下来，惯性是物体本身拥有的属性，不能表述为受到惯性作用，故B错误；
C．运动员起跑前静止时处于平衡状态，受到的重力和支持力是一对平衡力，人对地面的压力和地面对人的支持力是是一对相互作用力，故C错误；
D．鞋的鞋底印有花纹，是在压力一定时，增大接触面粗糙程度来增大鞋底和地面之间的摩擦力，故D错误。
故选A。

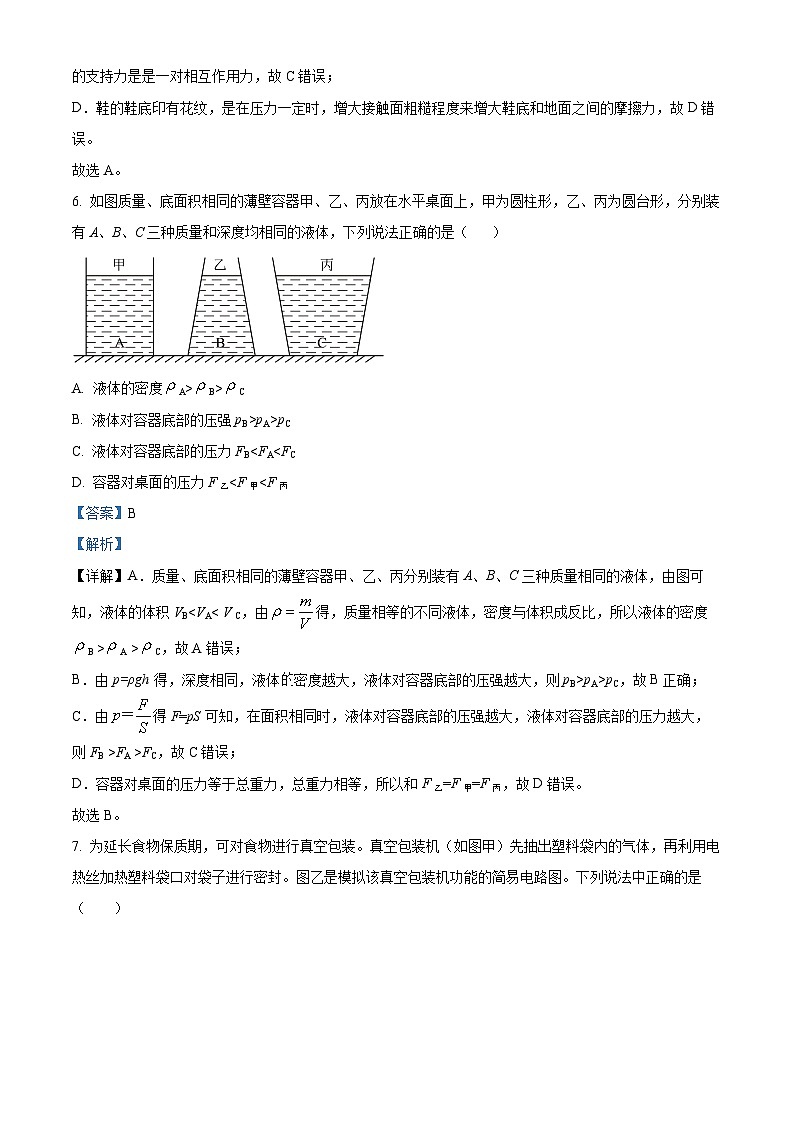

6. 如图质量、底面积相同的薄壁容器甲、乙、丙放在水平桌面上，甲为圆柱形，乙、丙为圆台形，分别装有A、B、C三种质量和深度均相同的液体，下列说法正确的是（ ）
A. 液体的密度A>B>C
B. 液体对容器底部的压强pB>pA>pC
C. 液体对容器底部的压力FBD. 容器对桌面的压力F乙【答案】B
【解析】
【详解】A．质量、底面积相同的薄壁容器甲、乙、丙分别装有A、B、C三种质量相同的液体，由图可知，液体的体积VBA >C，故A错误；
B．由p=ρgh得，深度相同，液体密度越大，液体对容器底部的压强越大，则pB>pA>pC，故B正确；
C．由得F=pS可知，在面积相同时，液体对容器底部的压强越大，液体对容器底部的压力越大，则FB >FA >FC，故C错误；
D．容器对桌面的压力等于总重力，总重力相等，所以和F乙=F甲=F丙，故D错误。
故选B。

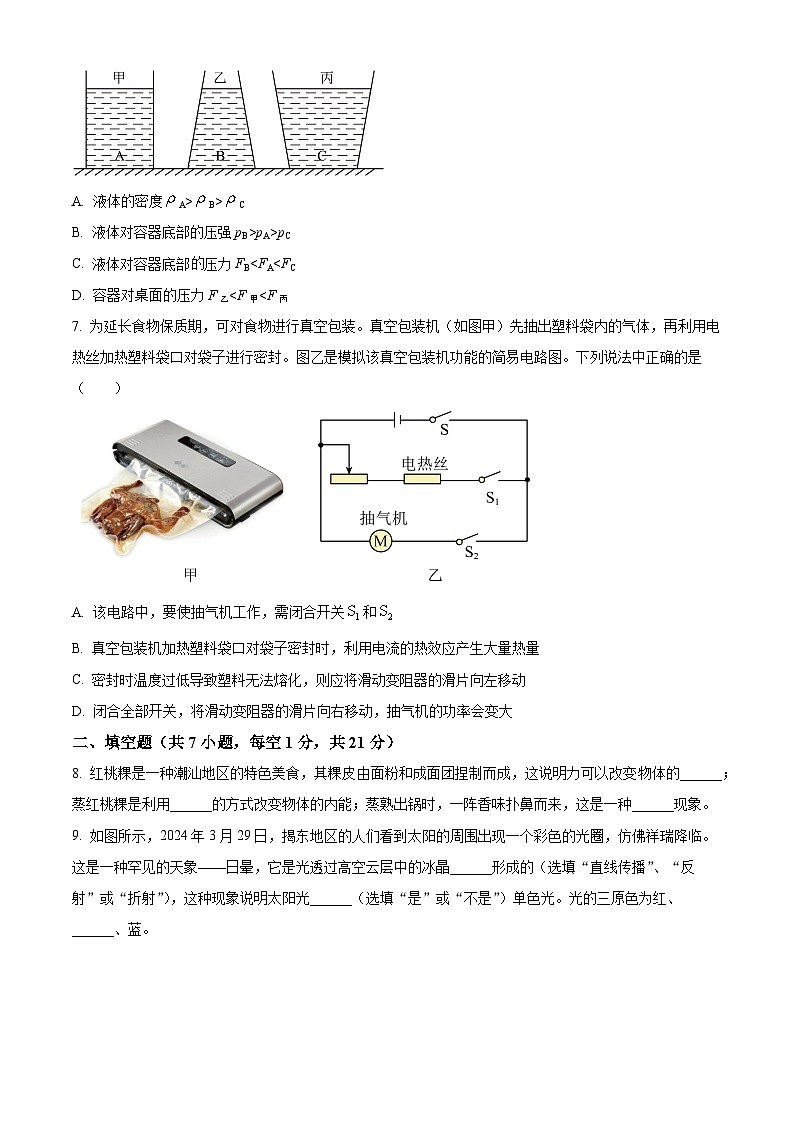

7. 为延长食物保质期，可对食物进行真空包装。真空包装机（如图甲）先抽出塑料袋内的气体，再利用电热丝加热塑料袋口对袋子进行密封。图乙是模拟该真空包装机功能的简易电路图。下列说法中正确的是（ ）
A. 该电路中，要使抽气机工作，需闭合开关和
B. 真空包装机加热塑料袋口对袋子密封时，利用电流的热效应产生大量热量
C. 密封时温度过低导致塑料无法熔化，则应将滑动变阻器的滑片向左移动
D. 闭合全部开关，将滑动变阻器的滑片向右移动，抽气机的功率会变大
【答案】B
【解析】
【详解】A．由图乙可知，滑动变阻器与电热丝串联后再与抽气机并联，开关S在干路上，控制整个电路；开关S1在滑动变阻器、电热丝所在的支路，控制滑动变阻器和电热丝；开关S2串联在电动机的支路上，控制电动机；因为开关S2串联在抽气机的支路上，控制抽气机，因此要使抽气机工作，需闭合的开关是干路上的S和电动机所在支路的S2，故A错误；
B．利用电流的热效应产生大量热量，从而使塑料熔化，从而用于塑料袋的密封，故B正确；
C．电热丝温度过低，无法熔化，根据焦耳定律可知，需要提高温度，增大电路中的电流；由欧姆定律可知，需要减小电路的总电阻，由串联电路的电阻特点可知，此时应减小滑动变阻器接入电路的电阻，由图乙可知，应将滑动变阻器的滑片向右移动，故C错误；
D．闭合全部开关，滑动变阻器与电热丝串联后再与抽气机并联，所以抽气机与滑动变阻器互不影响，将滑动变阻器的滑片向右移动，也不会影响抽气机的功率，故D错误。
故选B。
二、填空题（共7小题，每空1分，共21分）
8. 红桃粿是一种潮汕地区的特色美食，其粿皮由面粉和成面团捏制而成，这说明力可以改变物体的______；蒸红桃粿是利用______的方式改变物体的内能；蒸熟出锅时，一阵香味扑鼻而来，这是一种______现象。
【答案】 ① 形状 ②. 热传递 ③. 扩散
【解析】
【详解】[1]力可以改变物体的形状，也可以改变物体运动状态，粿皮由面粉和成面团捏制而成，形状发生了变化，这说明力可以改变物体的形状。
[2]蒸红桃粿是利用对水加热，变成水蒸气，水蒸气上升过程中遇到红桃粿时液化放热，红桃粿吸收热量，故是通过热传递的方式改变物体的内能。
[3]蒸熟出锅时，一阵香味扑鼻而来，是因为香味分子无规则运动导致的，这是一种扩散现象。
9. 如图所示，2024年3月29日，揭东地区的人们看到太阳的周围出现一个彩色的光圈，仿佛祥瑞降临。这是一种罕见的天象——日晕，它是光透过高空云层中的冰晶______形成的（选填“直线传播”、“反射”或“折射”），这种现象说明太阳光______（选填“是”或“不是”）单色光。光的三原色为红、______、蓝。
【答案】 ①. 折射 ②. 不是 ③. 绿
【解析】
【详解】[1][2]光在不同或不均匀介质中传播时会发生折射。太阳光从空气能穿过云层进入小冰晶，在小冰晶上发生折射。看上去在太阳的周围出现一个圆圈，由内而外呈红、橙、黄、绿、蓝、靛、紫七种颜色，这就是“日晕”，是光的色散现象。这一现象表明，太阳光不是单色光，是由七种颜色的光组成。
[3]光的三原色是指红、绿、蓝三种颜色。

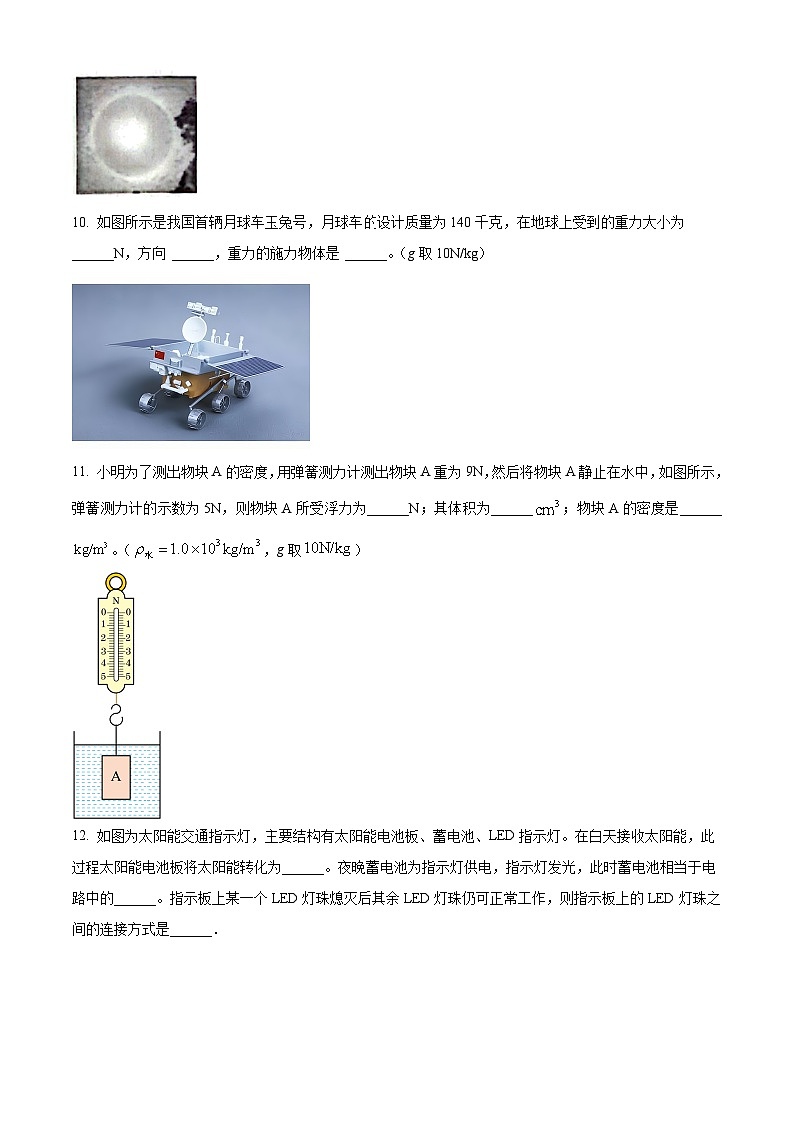

10. 如图所示是我国首辆月球车玉兔号，月球车的设计质量为140千克，在地球上受到的重力大小为 ______N，方向 ______，重力的施力物体是 ______。（g取10N/kg）
【答案】 ①. 1400 ②. 竖直向下 ③. 地球
【解析】
【详解】[1]月球车在地球上受到的重力大小为
G＝mg＝140kg×10N/kg＝1400N
[2][3]重力是由于地球的吸引受到的力，重力的方向是竖直向下的，施力物体是地球。
11. 小明为了测出物块A的密度，用弹簧测力计测出物块A重为9N，然后将物块A静止在水中，如图所示，弹簧测力计的示数为5N，则物块A所受浮力为______N；其体积为______；物块A的密度是______。（，g取）
【答案】 ①. 4 ②. 400 ③.
【解析】
【详解】[1][2]根据称重法，物块A所受浮力为
根据阿基米德原理，浸没时排开水的体积为物体的体积，故物体体积为
[3]物块A的密度是
12. 如图为太阳能交通指示灯，主要结构有太阳能电池板、蓄电池、LED指示灯。在白天接收太阳能，此过程太阳能电池板将太阳能转化为______。夜晚蓄电池为指示灯供电，指示灯发光，此时蓄电池相当于电路中的______。指示板上某一个LED灯珠熄灭后其余LED灯珠仍可正常工作，则指示板上的LED灯珠之间的连接方式是______．
【答案】 ①. 电能 ②. 电源 ③. 并联
【解析】
【详解】[1]白天接收太阳能，太阳能电池板将太阳能转化为电能，电能再通过蓄电池转化为化学能储存起来。
[2]夜晚蓄电池为指示灯供电，蓄电池对外提供电能，此时蓄电池相当于电路中的电源。
[3]指示板上某一个LED灯熄灭后其余LED灯仍可正常工作，表明灯与灯之间相互不影响，根据串并联电路的特征，则指示板上的LED灯之间的连接方式是并联的。
13. 细心的小明发现，家中空调的插座上写着“16A”，经查找资料，这表示该插座允许通过的最大电流是16A，他把空调打开并关掉家中其它用电器，他观察到电能表在1min内闪烁了120次，则该空调的1min消耗的电能为______J，实际功率为______W，实际电流______（选填“大于”、“等于”或“小于”）16A。
【答案】 ①. ②. 2400 ③. 小于
【解析】
【详解】[1]则该空调的1min消耗的电能为
[2]实际功率为
[3]实际电流约为
故实际电流小于16A。
14. 小明在“制作模拟调光灯”活动中设计了图甲电路，电阻丝粗细均匀，灯泡标有“10V”字样。闭合开关后，滑片从最左端A滑到最右端B的过程中，灯泡的I—U关系图像（实线部分）如图乙，电阻丝AB的阻值不随温度变化。则灯泡的额定项率为______W。滑片在A端时，灯泡1min消耗的电能为______J。当灯泡实际功率为1.2W时，电阻AB连入电路的阻值为______Ω。
【答案】 ①. 4 ②. 24 ③. 20
【解析】
【详解】[1]由图乙可知，当灯泡电压为额定电压10V时，额定电流为0.4A，则灯泡的额定功率为
[2]当滑片在A端时，电路中电流最小，由图乙可知，最小电流为，此时灯泡两端电压为，则灯泡1min消耗的电能为
[3]如图乙可知，当灯泡实际功率为1.2W时，灯泡两端电压为，通过的电流为，则根据乙图可知，滑片在B端时，灯泡两端电压为电源电压为10V，则滑动变阻器两端电压为
则电阻AB连入电路的阻值为
三、作图题（共3小题，共7分）
15. 如图请做出光线经平面镜反射和凸透镜折射后的光路图。
【答案】
【解析】
【详解】过入射点垂直于镜面画出法线，图中入射角为90°-45°=45°，再根据反射角等于入射角画出反射光线，可得反射光线平行主光轴；平行于主光轴的光线经凸透镜折射后折射光钱必过焦点。据此画出折射光线，如图所示：
16. 图甲中工人用工具搬运石头，该工具可简化成图乙中杠杆AB，移动支架，可使支点O在AB间移动，忽略杆重。请画出作用在A点的最小力和阻力的力臂。
【答案】
【解析】
【详解】B处对杠杆阻力F2的方向向下，过O点作阻力F2的垂线，即为阻力F2对支点O的力臂L2；在阻力、阻力臂一定的情况下，由杠杆平衡条件可知，要使动力最小，动力臂需要最长，动力的作用点在A点，所以动力的方向应该垂直于OA向下，如图所示：
17. 如图是一种新型双控开关，利用二极管的单向导电性，两个双控开关之间仅需要一根导线连接，减小了家庭电路布线的麻烦，请将含螺口灯泡的电路连接完整。
【答案】
【解析】
【详解】由图可知，两个开关串联，由于开关要控制灯，所以开关与灯串联，并且开关接在火线与用电器之间，所以从火线引线接到开关S1上，经开关S2进入灯泡，然后从螺旋口后接到零线，作图如下：
四、实验探究题（共3小题，每空1分，共20分）
18. 如图是利用刻度尺测量一枝铅笔的长度，读数时眼睛所处的正确位置应该是______（选填“A”或“B”），该铅笔长度为______cm。
【答案】 ①. B ②. 4.80
【解析】
【详解】[1][2]刻度尺测量读数时，视线应与刻度面垂直，如图所示，读数时眼睛所处的正确位置应该是B，刻度尺的分度值为0.1cm，铅笔的左端为2.00cm，右端为6.80cm，故该铅笔长度为
L=6.80cm-2.00cm=4.80cm
19. 将天平放在水平桌面上，把游码移到零刻度线处，调节平衡螺母，直至天平在水平位置平衡。测烧杯和水的总质量，往右盘放入最小砝码后指针位置如图甲所示，接下来小明的操作是______；图乙中烧杯和水的总质量为______g。
【答案】 ①. 应取下最小的砝码，向右移动游码 ②. 72
【解析】
【详解】[1]由题意知，在天平右盘中加上最小的砝码，指针向右偏，说明右盘的质量偏大，此时应当取下最小的砝码，并向右调节游码直至天平平衡。
[2]天平称量物体质量时，物体的质量等于砝码质量加上游码对应的可得治，如图所示，天平标尺的分度值为0.2g，此时其对应的刻度值为2g，则烧杯和水的总质量为
m=50g+20g+2g=72g
20. 如图是在测量木块在木板上的摩擦力，测量前需将测力计在______方向上调零。小明对装置进行了改进，如图所示，将弹簧测力计固定，用力F拉动木板，则木块B受到的摩擦力为______N，该装置______（选填“一定”或“不一定”）要匀速拉动木板。
【答案】 ①. 水平 ②. 2.8 ③. 不一定
【解析】
【详解】[1]在测量木块在木板上的摩擦力，由图可知，木块与木板在水平面发生相对运动，所以摩擦力的方向在水平方向，因此测量前需将测力计在水平方向上调零。
[2][3]拉动木板时木块相对于地面保持静止状态，处于平衡状态，滑动摩擦力等于测力计的示数，实验时不需要匀速拉动长木板；木块B受到的滑动摩擦力等于拉木块B的弹簧测力计的示数，弹簧测力计分度值为0.2N，所以它的示数是2.8N，所以木块B受到的滑动摩擦力是2.8N。
21. “十次车祸九次快”，“安全驾驶莫超载”。某兴趣小组的同学认为车祸的危害程度与汽车的动能大小有关，于是他们进行了如下探究：
他们用钢球模拟汽车做了如图所示的实验（H>h，M>m）：
（1）本实验是通过______来反映______（选填“木块”或“钢球”）的动能的大小；
（2）图乙和图丙实验中，让不同质量的钢球从斜面同一高度由静止滚下，是为了使两球达到水平面时具有相同的______；
（3）甲、乙两图探究的是物体的动能与______的关系；
（4）根据甲、丙两图，______（选填“能”或“不能”）得出物体的动能大小与质量的关系，理由是______。
【答案】 ①. 木块移动的距离 ②. 钢球 ③. 初速度 ④. 速度 ⑤. 不能 ⑥. 没有控制钢球撞击木块时的速度相同
【解析】
【详解】（1）[1][2]实验中钢球动能的大小不易直接观察，由于水平面阻力相同，做功的多少与移动的距离有关，故本实验是通过木块移动的距离来反映钢球的动能的大小。
（2）[3]图乙和图丙实验中，探究动能的大小与质量的关系，根据控制变量法，应保持速度一定，故让不同质量的钢球从斜面同一高度由静止滚下，是为了使两球达到水平面时具有相同的速度。
（3）[4]甲、乙两图中两球质量相同，高度不同，到达水平面的速度不同，根据控制变量法，探究的是物体的动能与速度的关系。
（4）[5][6]根据甲、丙两图，质量不同，高度不同，小球到达水平面的速度不同，根据控制变量法探究物体的动能大小与质量的关系，应保持速度相同，故不能得出物体的动能大小与质量的关系结论。
22. 小明用如图甲所示电路测量定值电阻的阻值，电源电压保持不变．滑动变阻器的最大阻值为20Ω．
设计与进行实验
（1）请用笔画线代替导线，将图甲电路连接完整（要求滑片向右移动时电流表示数变小）。______
（2）连接好图甲电路，闭合开关，发现电流表指针不动，但电压表指针有明显偏转．若电路中只有一处故障，则故障是______．
（3）排除故障后小明多次移动滑动变阻器的滑片，并将数据记录．当电压表示数为2.5V时，电流表示数如图乙所示，此时电路电流为______A，定值电阻的阻值为______Ω．
（4）本实验中要进行多次测量，下列进行多次测量的目的与本实验相同的是______（填字母）。
A．用刻度尺测量物理课本的长与宽
B．探究杠杆的平衡条件
C．测量小灯泡的电功率
（5）同学小华用“伏安法”测未知电阻的阻值实验中，根据所记录的实验数据绘制了如图丙所示的图象．对比发现绘制的图象与其他组绘制的图象不同，你认为其原因是______，阴影部分面积表示的物理量是______。
【答案】 ①. ②. 定值电阻断路 ③. 0.5 ④. 5 ⑤. A ⑥. 将电压表并联在滑动变阻器两端 ⑦. 滑动变阻器的电功率
【解析】
【详解】（1）[1]实验中变阻器与定值电阻串联，滑片向右移动时电流表示数变小，根据可知，滑片向右移时，变阻器阻值变大，故将变阻器左下接线柱与电流表负接线柱连接，如下图所示：
（2）[2]电流表指针不动，说明电路中无电流，即断路；电压表指针有明显偏转，说明电压表以外的电路是正常的，因此故障为定值电阻断路。
（3）[3]由乙图可知，电流表量程为0~0.6A，分度值为0.02A，读数为0.5A，即此时电路电流为0.5A。
[4]定值电阻的阻值为
（4）[5]本实验中要进行多次测量的目的是求平均值减小误差。
A．用刻度尺测量物理课本的长与宽，多次实验的目的是，求平均值减小误差，故A符合题意；
B．探究杠杆的平衡条件，多次实验的目的是，寻找普遍规律，避免实验的偶然性，故B不符合题意；
C．测量小灯泡的电功率，多次实验的目的是，测量不同电压下小灯泡的实际电功率，故C不符合题意。
故选A。
（5）[6]定值电阻与变阻器串联，当电路电流变小时，根据可知，定值电阻的电压变小，由串联电路电压的规律，变阻器的电压变大，由如图丁所示的U-I图象知，电流越小，电压表示数越大，故其原因是其将电压表并联在滑动变阻器两端了。
[7]阴影部分面积表示电压与电流的乘积，根据可知，其表示的物理量是滑动变阻器的电功率。
五、计算题（共2小题，共13分）
23. 如图所示是一辆国产高端越野车仰望U8，其电机最大总功率880kW，整备质量约为3.6t。由于整车良好的结构刚性和密封性，拥有应急浮水能力。已知该车有四条轮胎，静止时每条轮胎与地面的接触面积约为，在某次测试中，该车5min内行驶了6000m。g取，求
（1）在该次测试中汽车行驶的速度；
（2）该车处于应急浮水模式时受到的浮力；
（3）该车静止时轮胎对地面的压强。
【答案】（1）20m/s；（2）3.6×104N；（3）1.125×105Pa
【解析】
【详解】解：（1）由题意知，5min内行驶了6000m，则汽车行驶的速度为
（2）由G=mg可得，该车受到的重力为
应急浮水模式时，该车漂浮，此时其受到的浮力等于其自身重力，即
（3）静止时轮胎对地面的压力等于其受到的重力，即
由可得，此时车对地面的压强
答：（1）在该次测试中汽车行驶的速度为20m/s；
（2）该车处于应急浮水模式时受到的浮力为；
（3）该车静止时轮胎对地面的压强为。
24. 如图甲所示，是一款可以无级调节加热功率的电热炉，其内部电路可简化为乙图所示电路，利用电路的两个电阻元件的热效应加热。使用时，可将配套锅装食物放置于炉上并点击开关旋动旋钮进行加热。已知该电热炉加热功率范围是400W到2200W，变阻器的最大值为99Ω，使用最大功率加热时热效率为90%，已知水的比热容为，请回答下列问题：
（1）电阻的阻值是多少Ω？
（2）该电热炉以最小功率运行时两端电压是多少V？
（3）现用最大功率将1.8kg的水从25℃加热至80℃，所需要的时间是多少s？
【答案】（1）22Ω；（2）40V；（3）210s
【解析】
【详解】解：（1）、串联，当变阻器阻值为零时，只有工作，此时电路电阻最小，根据可知电热炉的功率最大，则电阻的阻值为
（2）最小功率运行时，电路中的电流为
则此时两端电压为
（3）水吸收热量为
则消耗电能为
所需时间为
答：（1）电阻的阻值是22Ω；
（2）该电热炉以最小功率运行时两端电压是40V；
（3）现用最大功率将1.8kg的水从25℃加热至80℃，所需要的时间是210s。
六、综合能力题（共3小题，每小题6分，共18分）
25. 为增强学生体质，揭阳中考逐年增加体育分数占比，同时人性化地设置了中长跑（男生1000m，女生800m）为必考项目以及跳绳、跳远、仰卧起坐、引体向上等选考项目。
（1）为准确测量跳绳次数，中考采用电子跳绳计数器，绳子旋转一圈自动计数一次，这种计数器的计数原理是通过跳绳旋转时切割磁感线产生变化电流计数的，该原理与______（选填“发动机”、“发电机”或“电动机”）的原理相同，小明跳起腾空时处于______（选填“平衡”或“非平衡”）状态。
（2）小源同学选择了跳绳作为自己的选考项目，已知小源体重50kg，每次跳绳重心上升高度为6cm，如图甲所示，经过长期坚持训练，他的成绩达到了180次/min，则他每次跳起对自己做功______J，跳绳的平均功率为______W。
（3）小睿同学练习投掷实心球时，实心球抛出的轨迹如图乙所示，这个过程中，小睿对实心球有做功的是______。（选填字母）
A．用力将实心球抛出（球未离开手） B．实心球在空中飞行
C．实心球掉到地上 D．实心球在地上滚动
（4）若实心球在B点受力突然消失，则该实心球会______。（选填字母）
A．竖直自由下落 B．沿水平方向做匀速直线运动
C．静止不动 D．继续沿着抛物线下落
【答案】 ①. 发电机 ②. 非平衡 ③. 30 ④. 90 ⑤. A ⑥. B
【解析】
【详解】（1）[1]闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，这叫电磁感应现象，根据电磁感应现象制成了发电机；由题意知，计数器是通过跳绳旋转时切割磁感线产生变化电流计数的，其利用了电磁感应原理，故其原理与发电机原理相同。
[2]物体处于静止或匀速直线运动状态时为平衡状态。小明跳起向上运动过程中，其受到重力作用，其向上运动的速度逐渐减小，处于非平衡状态。
（2）[3]由题意知，同学所受的重力为
其每次克服重力所做的功为
[4]由题意知，同学每分钟跳180此，该过程中，其所做的总功为
该过程其平均功率为
（3）[5]做功的两个必要因素：作用在物体上的力；物体在力的方向上通过的距离，二者缺一不可；
A．将实心球用力抛出（球未离开手），因为实心球受到小徐的推力，并且球在推力的方向上移动了距离，则小睿对实心球做了功，故A符合题意；
BCD．实心球在空中飞行、实心球掉到地上、实心球在地上滚动，这些情况下小睿对实心球没有力的作用，因此都没有做功，故BCD不符合题意。
故选A。
（4）[6]由图乙知，实心球在B点时，在竖直方向的速度是零，但在水平方向有一定的速度向前运动，若此时所受外力突然完全消失，据牛顿第一运动定律知，一切物体在没有受到任何外力时，总保持静止状态或匀速直线运动状态，因此实心球将沿水平方向做匀速直线运动。
故选B。
26. 2024年春运期间，一轮接一轮的寒潮席卷全国，各地纷纷下起了冻雨，致使交通受到了巨大影响。冻雨的形成是因为大气出现了逆温层，致使水汽在下落过程中形成了过冷水（温度低于凝固点但因缺少凝结核而未凝固的液态水），过冷水落在冰冷的物体表面会立刻结冰，路面结冰就会导致摩擦力大大减小，出现人走路滑倒、汽车轮胎打滑的现象，从而造成交通影响。
2024年春天来临，地处沿海地区的揭阳又迎来了令人苦恼的“回南天”。这是因为进入2、3月份后，逐渐有从海面吹来的暖湿气流，但由于有一轮接一轮的冷空气补充，南方的天气就进入了几天冷几天暖的“淬火模式”，冷空气的作用是使得墙壁、地面温度较低，暖湿气流到来时，遇到墙壁地板就会凝结成一片片的水雾。
（1）过冷水落在地面结冰后，路面摩擦力减小是因为______，这时候行驶在路面上的汽车惯性______（选填“变大”“变小”或“不变”）；
（2）回南天墙壁上水雾的形成是一种______（填物态变化名称）现象，这个过程需要______（选填“吸热”或“放热”），小明家为了防止家里返潮选择了紧闭门窗，将水汽挡在室外，并打开空调的“除湿”模式，但他仍观察到了玻璃窗上有一层水雾，这层水雾在玻璃的______（选填“内侧”或“外侧”）。
（3）与此同时，寒冷的北方人们纷纷玩起了“泼水成冰”，将一定温度的水，泼向极寒的空中，视觉效果震撼，如图所示，为了探究泼水成冰的条件，小明在寒冷的室外（零下36℃）做了三次实验：
实验一：把一杯10℃的水泼向天空，水在半空没有结冰，也没有惊艳的视觉效果。
实验二：把40℃的水泼向空中，此时出现一些水汽，但是没那种惊艳的“泼水成冰”效果。
实验三：使用95℃的热水泼向空中，奇迹出现了，热水划成弧线，形成完美的“泼水成冰”效果。
由此可以看出，泼出去的水最终形成的“冰”是一种______（填物态变化名称）现象；
【答案】 ①. 接触面粗糙程度变小 ②. 不变 ③. 液化 ④. 放热 ⑤. 外侧 ⑥. 凝华
【解析】
【详解】（1）[1][2]过冷水落在地面结冰后，接触面粗糙程度减小，路面摩擦力减小。行驶在路面上的汽车质量没有发生变化，所以汽车惯性不变。
（2）[3][4]回南天墙壁上水雾是因为温度升高，空气中的暖空气碰到冰冷的建筑液化形成的，液化需要放出热量。
[5]开启室内空调，由于室内外温差大，室内的温度低于室外的温度，室外空气中的水蒸气遇到温度低的玻璃窗，水蒸 气液化，会在室外一侧出现水雾。
（3）[6]泼水成冰需要用较高温度的水，这是因为水的温度较高时，先汽化成较多水蒸气，水蒸气在较低的环境温度下，直接凝华成冰。
27. 如图丙为揭阳某一超市里的自动扶梯，有乘客时运行较快，无乘客时运行较慢，为避免较小儿童（体重小于30kg）独自上梯时电梯加快运行，触发其加快运行的乘员质量至少为30kg。其简易电路设计如图甲所示，为限流电阻，为压敏电阻（安装在电梯踏板，所受压力大小为乘员重力），其阻值随压力变化在0-800N的范围内成线性变化，如图乙所示，是电阻箱，。
（1）压敏电阻R2的是一种______（选填“导体”、“绝缘体”、“超导体”或“半导体”）传感器，开关S闭合时，电磁铁上方为______（选填“N”或“S”）极；
（2）电梯的电机运行时将电能转化为______；如图丙是某商场的自动扶梯部分几何尺寸，已知扶梯较慢时以0.5m/s的速度匀速上行，较快时以2倍的速度匀速上行，质量为50kg的小明站在该扶梯上从商场一楼到二楼。则扶梯对他做功的功率是______W；
（3）已知控制电路电源电压为12V，电磁继电器的衔铁吸合电流为20mA，线圈电阻，为使大于30kg的乘员站上电梯时加快运行，则电阻箱阻值应设置为______Ω。经调查发现，30kg的触发值设置仍然不够安全，若想调高触发质量，则应该将电阻箱的阻值______（选填“调大”“调小”或“保持不变”）。
【答案】 ①. 半导体 ②. S ③. 机械能 ④. 300 ⑤. 552 ⑥. 调大
【解析】
【详解】（1）[1]压敏电阻受到压力的作用电阻会发生变化，压敏电阻R的是一种半导体。
[2]开关S闭合时，电流从电磁铁的上端流入，由安培定则可知电磁铁的上方为S极。
（2）[3]电梯电机运行时，消耗电能，产生机械能，将电能转化为机械能。
[4]由图可知小明上升的高度h=3m，小明的重力
G=mg=50kg×10N/kg=500N
扶梯对他做的功
W=Gh=500N×3m=1500J
根据勾股定理可知，扶梯移动距离
小明乘扶梯从一楼到二楼需要的时间
扶梯对他做功的功率
（3）[5]电磁继电器的衔铁吸合电流为
20mA=0.02A
电路的总电阻
30kg的乘员站上电梯时压力为
F=30kg×10N/kg=300N
由图乙可知，压敏电阻的阻值是28Ω，电阻箱的阻值
R3=R-R2-R0=500Ω-28Ω-20Ω=552Ω
[6]若想调高触发质量，压力增大，压敏电阻的阻值减小，电磁继电器的衔铁吸合电流不变，由欧姆定律可知电路的总电阻不变，由电阻的串联可知，将电阻箱的阻值调大。
温馨提示：请将答案写在答题卡上；考试时间为80分钟，满分100分。
一、选择题（共7小题，每小题3分，共21分）
1. 2023年4月，我国自主设计建造的核聚变实验装置——东方超环，成功实现了403s的稳态运行，下列与东方超环工作原理相同的是（ ）
A. 原子弹B. 核电站C. 氢弹D. 火电站
【答案】C
【解析】
【详解】我国自主设计的核聚变实验装置——东方超环，其反应原理与太阳类似，通过核聚变，释放巨大的核能，原子弹是利用裂变释放出巨大能量的原理制成的，而氢弹则是利用轻核的聚变制成的。核电站是利用核裂变释放的能量来发电的，火电站是通过燃烧煤、天然气等化石燃料释放的能量来发电的。故C符合题意， ABD不符合题意。
故选C。
2. 声纹鉴定技术有助于公安机关破获手机诈骗案件，利用声纹具有唯一性、同一性的特点，可以成功锁定抓捕目标，快速侦破案件。声纹特征鉴定主要指的是人说话的（ ）
A. 音调B. 音色C. 响度D. 声速
【答案】B
【解析】
【详解】响度、音调、音色三个声音特性中，能够区分发声体的是音色，声纹特征鉴定主要指的是人说话的音色。故B符合题意，ACD不符合题意。
故选B。
3. 今年来太阳活动进入爆发周期，据报道3月24日出现了较为活跃的地磁活动，带电高能粒子进入地磁较强的地方会产生美丽的极光现象。下列能引发极光现象的粒子有（ ）
A. 原子B. 氢气分子C. 中子D. 原子核
【答案】D
【解析】
【详解】根据材料可知，人们看到的极光，其发生是由于太阳带电粒子流进入地球磁场中造成的，因原子核带正电、电子带负电、质子带正电，中子不带电，分子不带电，所以原子核可能会引起极光现象，故D符合题意，ABC不合题意。
故选D。
4. 为加强安全管理，某学校师生开始用人脸识别系统进出校园，如图所示，下列说法正确的是（ ）
A. 人脸识别屏上显示的是正立缩小的虚像
B. 当学生远离识别系统摄像头时，显示屏上的像变小
C. 显示屏上的像是光的反射形成的
D 该识别系统成像原理和投影仪相同
【答案】B
【解析】
【详解】AD．人脸识别与照相机的原理相同，成倒立缩小的实像，故AD错误；
B．根据凸透镜的成像规律，凸透镜成实像时，物距变大，像距变小，像变小，当学生远离识别系统摄像头时，物距变大，显示屏上的像变小，故B正确；
C．显示屏上的像属于凸透镜成像，是光的折射形成的，故C错误。
故选B。
5. 2024年潮州半程马拉松比赛于4月14日鸣枪开跑，运动员在比赛中涉及的物理知识，以下判断正确的是（ ）
A. 通过弯道和加速快跑说明力可以改变人的运动状态
B. 冲过终点不能立即停下来是因为受到惯性作用
C. 静止时人对地面的压力和地面对人的支持力是一对平衡力
D. 跑鞋底部有凹凸花纹是为了减小摩擦
【答案】A
【解析】
【详解】A．运动员通过弯道和加速快跑时，运动员受到力的作用，运动的方向和速度不断发生改变，这是运动状态的改变，说明力可以改变人的运动状态，故A正确；
B．运动员冲过终点由于具有惯性仍然保持原来运动状态，继续向前运动，所以不能够马上停下来，惯性是物体本身拥有的属性，不能表述为受到惯性作用，故B错误；
C．运动员起跑前静止时处于平衡状态，受到的重力和支持力是一对平衡力，人对地面的压力和地面对人的支持力是是一对相互作用力，故C错误；
D．鞋的鞋底印有花纹，是在压力一定时，增大接触面粗糙程度来增大鞋底和地面之间的摩擦力，故D错误。
故选A。
6. 如图质量、底面积相同的薄壁容器甲、乙、丙放在水平桌面上，甲为圆柱形，乙、丙为圆台形，分别装有A、B、C三种质量和深度均相同的液体，下列说法正确的是（ ）
A. 液体的密度A>B>C
B. 液体对容器底部的压强pB>pA>pC
C. 液体对容器底部的压力FB
【解析】
【详解】A．质量、底面积相同的薄壁容器甲、乙、丙分别装有A、B、C三种质量相同的液体，由图可知，液体的体积VB
B．由p=ρgh得，深度相同，液体密度越大，液体对容器底部的压强越大，则pB>pA>pC，故B正确；
C．由得F=pS可知，在面积相同时，液体对容器底部的压强越大，液体对容器底部的压力越大，则FB >FA >FC，故C错误；
D．容器对桌面的压力等于总重力，总重力相等，所以和F乙=F甲=F丙，故D错误。
故选B。
7. 为延长食物保质期，可对食物进行真空包装。真空包装机（如图甲）先抽出塑料袋内的气体，再利用电热丝加热塑料袋口对袋子进行密封。图乙是模拟该真空包装机功能的简易电路图。下列说法中正确的是（ ）
A. 该电路中，要使抽气机工作，需闭合开关和
B. 真空包装机加热塑料袋口对袋子密封时，利用电流的热效应产生大量热量
C. 密封时温度过低导致塑料无法熔化，则应将滑动变阻器的滑片向左移动
D. 闭合全部开关，将滑动变阻器的滑片向右移动，抽气机的功率会变大
【答案】B
【解析】
【详解】A．由图乙可知，滑动变阻器与电热丝串联后再与抽气机并联，开关S在干路上，控制整个电路；开关S1在滑动变阻器、电热丝所在的支路，控制滑动变阻器和电热丝；开关S2串联在电动机的支路上，控制电动机；因为开关S2串联在抽气机的支路上，控制抽气机，因此要使抽气机工作，需闭合的开关是干路上的S和电动机所在支路的S2，故A错误；
B．利用电流的热效应产生大量热量，从而使塑料熔化，从而用于塑料袋的密封，故B正确；
C．电热丝温度过低，无法熔化，根据焦耳定律可知，需要提高温度，增大电路中的电流；由欧姆定律可知，需要减小电路的总电阻，由串联电路的电阻特点可知，此时应减小滑动变阻器接入电路的电阻，由图乙可知，应将滑动变阻器的滑片向右移动，故C错误；
D．闭合全部开关，滑动变阻器与电热丝串联后再与抽气机并联，所以抽气机与滑动变阻器互不影响，将滑动变阻器的滑片向右移动，也不会影响抽气机的功率，故D错误。
故选B。
二、填空题（共7小题，每空1分，共21分）
8. 红桃粿是一种潮汕地区的特色美食，其粿皮由面粉和成面团捏制而成，这说明力可以改变物体的______；蒸红桃粿是利用______的方式改变物体的内能；蒸熟出锅时，一阵香味扑鼻而来，这是一种______现象。
【答案】 ① 形状 ②. 热传递 ③. 扩散
【解析】
【详解】[1]力可以改变物体的形状，也可以改变物体运动状态，粿皮由面粉和成面团捏制而成，形状发生了变化，这说明力可以改变物体的形状。
[2]蒸红桃粿是利用对水加热，变成水蒸气，水蒸气上升过程中遇到红桃粿时液化放热，红桃粿吸收热量，故是通过热传递的方式改变物体的内能。
[3]蒸熟出锅时，一阵香味扑鼻而来，是因为香味分子无规则运动导致的，这是一种扩散现象。
9. 如图所示，2024年3月29日，揭东地区的人们看到太阳的周围出现一个彩色的光圈，仿佛祥瑞降临。这是一种罕见的天象——日晕，它是光透过高空云层中的冰晶______形成的（选填“直线传播”、“反射”或“折射”），这种现象说明太阳光______（选填“是”或“不是”）单色光。光的三原色为红、______、蓝。
【答案】 ①. 折射 ②. 不是 ③. 绿
【解析】
【详解】[1][2]光在不同或不均匀介质中传播时会发生折射。太阳光从空气能穿过云层进入小冰晶，在小冰晶上发生折射。看上去在太阳的周围出现一个圆圈，由内而外呈红、橙、黄、绿、蓝、靛、紫七种颜色，这就是“日晕”，是光的色散现象。这一现象表明，太阳光不是单色光，是由七种颜色的光组成。
[3]光的三原色是指红、绿、蓝三种颜色。
10. 如图所示是我国首辆月球车玉兔号，月球车的设计质量为140千克，在地球上受到的重力大小为 ______N，方向 ______，重力的施力物体是 ______。（g取10N/kg）
【答案】 ①. 1400 ②. 竖直向下 ③. 地球
【解析】
【详解】[1]月球车在地球上受到的重力大小为
G＝mg＝140kg×10N/kg＝1400N
[2][3]重力是由于地球的吸引受到的力，重力的方向是竖直向下的，施力物体是地球。
11. 小明为了测出物块A的密度，用弹簧测力计测出物块A重为9N，然后将物块A静止在水中，如图所示，弹簧测力计的示数为5N，则物块A所受浮力为______N；其体积为______；物块A的密度是______。（，g取）
【答案】 ①. 4 ②. 400 ③.
【解析】
【详解】[1][2]根据称重法，物块A所受浮力为
根据阿基米德原理，浸没时排开水的体积为物体的体积，故物体体积为
[3]物块A的密度是
12. 如图为太阳能交通指示灯，主要结构有太阳能电池板、蓄电池、LED指示灯。在白天接收太阳能，此过程太阳能电池板将太阳能转化为______。夜晚蓄电池为指示灯供电，指示灯发光，此时蓄电池相当于电路中的______。指示板上某一个LED灯珠熄灭后其余LED灯珠仍可正常工作，则指示板上的LED灯珠之间的连接方式是______．
【答案】 ①. 电能 ②. 电源 ③. 并联
【解析】
【详解】[1]白天接收太阳能，太阳能电池板将太阳能转化为电能，电能再通过蓄电池转化为化学能储存起来。
[2]夜晚蓄电池为指示灯供电，蓄电池对外提供电能，此时蓄电池相当于电路中的电源。
[3]指示板上某一个LED灯熄灭后其余LED灯仍可正常工作，表明灯与灯之间相互不影响，根据串并联电路的特征，则指示板上的LED灯之间的连接方式是并联的。
13. 细心的小明发现，家中空调的插座上写着“16A”，经查找资料，这表示该插座允许通过的最大电流是16A，他把空调打开并关掉家中其它用电器，他观察到电能表在1min内闪烁了120次，则该空调的1min消耗的电能为______J，实际功率为______W，实际电流______（选填“大于”、“等于”或“小于”）16A。
【答案】 ①. ②. 2400 ③. 小于
【解析】
【详解】[1]则该空调的1min消耗的电能为
[2]实际功率为
[3]实际电流约为
故实际电流小于16A。
14. 小明在“制作模拟调光灯”活动中设计了图甲电路，电阻丝粗细均匀，灯泡标有“10V”字样。闭合开关后，滑片从最左端A滑到最右端B的过程中，灯泡的I—U关系图像（实线部分）如图乙，电阻丝AB的阻值不随温度变化。则灯泡的额定项率为______W。滑片在A端时，灯泡1min消耗的电能为______J。当灯泡实际功率为1.2W时，电阻AB连入电路的阻值为______Ω。
【答案】 ①. 4 ②. 24 ③. 20
【解析】
【详解】[1]由图乙可知，当灯泡电压为额定电压10V时，额定电流为0.4A，则灯泡的额定功率为
[2]当滑片在A端时，电路中电流最小，由图乙可知，最小电流为，此时灯泡两端电压为，则灯泡1min消耗的电能为
[3]如图乙可知，当灯泡实际功率为1.2W时，灯泡两端电压为，通过的电流为，则根据乙图可知，滑片在B端时，灯泡两端电压为电源电压为10V，则滑动变阻器两端电压为
则电阻AB连入电路的阻值为
三、作图题（共3小题，共7分）
15. 如图请做出光线经平面镜反射和凸透镜折射后的光路图。
【答案】
【解析】
【详解】过入射点垂直于镜面画出法线，图中入射角为90°-45°=45°，再根据反射角等于入射角画出反射光线，可得反射光线平行主光轴；平行于主光轴的光线经凸透镜折射后折射光钱必过焦点。据此画出折射光线，如图所示：
16. 图甲中工人用工具搬运石头，该工具可简化成图乙中杠杆AB，移动支架，可使支点O在AB间移动，忽略杆重。请画出作用在A点的最小力和阻力的力臂。
【答案】
【解析】
【详解】B处对杠杆阻力F2的方向向下，过O点作阻力F2的垂线，即为阻力F2对支点O的力臂L2；在阻力、阻力臂一定的情况下，由杠杆平衡条件可知，要使动力最小，动力臂需要最长，动力的作用点在A点，所以动力的方向应该垂直于OA向下，如图所示：
17. 如图是一种新型双控开关，利用二极管的单向导电性，两个双控开关之间仅需要一根导线连接，减小了家庭电路布线的麻烦，请将含螺口灯泡的电路连接完整。
【答案】
【解析】
【详解】由图可知，两个开关串联，由于开关要控制灯，所以开关与灯串联，并且开关接在火线与用电器之间，所以从火线引线接到开关S1上，经开关S2进入灯泡，然后从螺旋口后接到零线，作图如下：
四、实验探究题（共3小题，每空1分，共20分）
18. 如图是利用刻度尺测量一枝铅笔的长度，读数时眼睛所处的正确位置应该是______（选填“A”或“B”），该铅笔长度为______cm。
【答案】 ①. B ②. 4.80
【解析】
【详解】[1][2]刻度尺测量读数时，视线应与刻度面垂直，如图所示，读数时眼睛所处的正确位置应该是B，刻度尺的分度值为0.1cm，铅笔的左端为2.00cm，右端为6.80cm，故该铅笔长度为
L=6.80cm-2.00cm=4.80cm
19. 将天平放在水平桌面上，把游码移到零刻度线处，调节平衡螺母，直至天平在水平位置平衡。测烧杯和水的总质量，往右盘放入最小砝码后指针位置如图甲所示，接下来小明的操作是______；图乙中烧杯和水的总质量为______g。
【答案】 ①. 应取下最小的砝码，向右移动游码 ②. 72
【解析】
【详解】[1]由题意知，在天平右盘中加上最小的砝码，指针向右偏，说明右盘的质量偏大，此时应当取下最小的砝码，并向右调节游码直至天平平衡。
[2]天平称量物体质量时，物体的质量等于砝码质量加上游码对应的可得治，如图所示，天平标尺的分度值为0.2g，此时其对应的刻度值为2g，则烧杯和水的总质量为
m=50g+20g+2g=72g
20. 如图是在测量木块在木板上的摩擦力，测量前需将测力计在______方向上调零。小明对装置进行了改进，如图所示，将弹簧测力计固定，用力F拉动木板，则木块B受到的摩擦力为______N，该装置______（选填“一定”或“不一定”）要匀速拉动木板。
【答案】 ①. 水平 ②. 2.8 ③. 不一定
【解析】
【详解】[1]在测量木块在木板上的摩擦力，由图可知，木块与木板在水平面发生相对运动，所以摩擦力的方向在水平方向，因此测量前需将测力计在水平方向上调零。
[2][3]拉动木板时木块相对于地面保持静止状态，处于平衡状态，滑动摩擦力等于测力计的示数，实验时不需要匀速拉动长木板；木块B受到的滑动摩擦力等于拉木块B的弹簧测力计的示数，弹簧测力计分度值为0.2N，所以它的示数是2.8N，所以木块B受到的滑动摩擦力是2.8N。
21. “十次车祸九次快”，“安全驾驶莫超载”。某兴趣小组的同学认为车祸的危害程度与汽车的动能大小有关，于是他们进行了如下探究：
他们用钢球模拟汽车做了如图所示的实验（H>h，M>m）：
（1）本实验是通过______来反映______（选填“木块”或“钢球”）的动能的大小；
（2）图乙和图丙实验中，让不同质量的钢球从斜面同一高度由静止滚下，是为了使两球达到水平面时具有相同的______；
（3）甲、乙两图探究的是物体的动能与______的关系；
（4）根据甲、丙两图，______（选填“能”或“不能”）得出物体的动能大小与质量的关系，理由是______。
【答案】 ①. 木块移动的距离 ②. 钢球 ③. 初速度 ④. 速度 ⑤. 不能 ⑥. 没有控制钢球撞击木块时的速度相同
【解析】
【详解】（1）[1][2]实验中钢球动能的大小不易直接观察，由于水平面阻力相同，做功的多少与移动的距离有关，故本实验是通过木块移动的距离来反映钢球的动能的大小。
（2）[3]图乙和图丙实验中，探究动能的大小与质量的关系，根据控制变量法，应保持速度一定，故让不同质量的钢球从斜面同一高度由静止滚下，是为了使两球达到水平面时具有相同的速度。
（3）[4]甲、乙两图中两球质量相同，高度不同，到达水平面的速度不同，根据控制变量法，探究的是物体的动能与速度的关系。
（4）[5][6]根据甲、丙两图，质量不同，高度不同，小球到达水平面的速度不同，根据控制变量法探究物体的动能大小与质量的关系，应保持速度相同，故不能得出物体的动能大小与质量的关系结论。
22. 小明用如图甲所示电路测量定值电阻的阻值，电源电压保持不变．滑动变阻器的最大阻值为20Ω．
设计与进行实验
（1）请用笔画线代替导线，将图甲电路连接完整（要求滑片向右移动时电流表示数变小）。______
（2）连接好图甲电路，闭合开关，发现电流表指针不动，但电压表指针有明显偏转．若电路中只有一处故障，则故障是______．
（3）排除故障后小明多次移动滑动变阻器的滑片，并将数据记录．当电压表示数为2.5V时，电流表示数如图乙所示，此时电路电流为______A，定值电阻的阻值为______Ω．
（4）本实验中要进行多次测量，下列进行多次测量的目的与本实验相同的是______（填字母）。
A．用刻度尺测量物理课本的长与宽
B．探究杠杆的平衡条件
C．测量小灯泡的电功率
（5）同学小华用“伏安法”测未知电阻的阻值实验中，根据所记录的实验数据绘制了如图丙所示的图象．对比发现绘制的图象与其他组绘制的图象不同，你认为其原因是______，阴影部分面积表示的物理量是______。
【答案】 ①. ②. 定值电阻断路 ③. 0.5 ④. 5 ⑤. A ⑥. 将电压表并联在滑动变阻器两端 ⑦. 滑动变阻器的电功率
【解析】
【详解】（1）[1]实验中变阻器与定值电阻串联，滑片向右移动时电流表示数变小，根据可知，滑片向右移时，变阻器阻值变大，故将变阻器左下接线柱与电流表负接线柱连接，如下图所示：
（2）[2]电流表指针不动，说明电路中无电流，即断路；电压表指针有明显偏转，说明电压表以外的电路是正常的，因此故障为定值电阻断路。
（3）[3]由乙图可知，电流表量程为0~0.6A，分度值为0.02A，读数为0.5A，即此时电路电流为0.5A。
[4]定值电阻的阻值为
（4）[5]本实验中要进行多次测量的目的是求平均值减小误差。
A．用刻度尺测量物理课本的长与宽，多次实验的目的是，求平均值减小误差，故A符合题意；
B．探究杠杆的平衡条件，多次实验的目的是，寻找普遍规律，避免实验的偶然性，故B不符合题意；
C．测量小灯泡的电功率，多次实验的目的是，测量不同电压下小灯泡的实际电功率，故C不符合题意。
故选A。
（5）[6]定值电阻与变阻器串联，当电路电流变小时，根据可知，定值电阻的电压变小，由串联电路电压的规律，变阻器的电压变大，由如图丁所示的U-I图象知，电流越小，电压表示数越大，故其原因是其将电压表并联在滑动变阻器两端了。
[7]阴影部分面积表示电压与电流的乘积，根据可知，其表示的物理量是滑动变阻器的电功率。
五、计算题（共2小题，共13分）
23. 如图所示是一辆国产高端越野车仰望U8，其电机最大总功率880kW，整备质量约为3.6t。由于整车良好的结构刚性和密封性，拥有应急浮水能力。已知该车有四条轮胎，静止时每条轮胎与地面的接触面积约为，在某次测试中，该车5min内行驶了6000m。g取，求
（1）在该次测试中汽车行驶的速度；
（2）该车处于应急浮水模式时受到的浮力；
（3）该车静止时轮胎对地面的压强。
【答案】（1）20m/s；（2）3.6×104N；（3）1.125×105Pa
【解析】
【详解】解：（1）由题意知，5min内行驶了6000m，则汽车行驶的速度为
（2）由G=mg可得，该车受到的重力为
应急浮水模式时，该车漂浮，此时其受到的浮力等于其自身重力，即
（3）静止时轮胎对地面的压力等于其受到的重力，即
由可得，此时车对地面的压强
答：（1）在该次测试中汽车行驶的速度为20m/s；
（2）该车处于应急浮水模式时受到的浮力为；
（3）该车静止时轮胎对地面的压强为。
24. 如图甲所示，是一款可以无级调节加热功率的电热炉，其内部电路可简化为乙图所示电路，利用电路的两个电阻元件的热效应加热。使用时，可将配套锅装食物放置于炉上并点击开关旋动旋钮进行加热。已知该电热炉加热功率范围是400W到2200W，变阻器的最大值为99Ω，使用最大功率加热时热效率为90%，已知水的比热容为，请回答下列问题：
（1）电阻的阻值是多少Ω？
（2）该电热炉以最小功率运行时两端电压是多少V？
（3）现用最大功率将1.8kg的水从25℃加热至80℃，所需要的时间是多少s？
【答案】（1）22Ω；（2）40V；（3）210s
【解析】
【详解】解：（1）、串联，当变阻器阻值为零时，只有工作，此时电路电阻最小，根据可知电热炉的功率最大，则电阻的阻值为
（2）最小功率运行时，电路中的电流为
则此时两端电压为
（3）水吸收热量为
则消耗电能为
所需时间为
答：（1）电阻的阻值是22Ω；
（2）该电热炉以最小功率运行时两端电压是40V；
（3）现用最大功率将1.8kg的水从25℃加热至80℃，所需要的时间是210s。
六、综合能力题（共3小题，每小题6分，共18分）
25. 为增强学生体质，揭阳中考逐年增加体育分数占比，同时人性化地设置了中长跑（男生1000m，女生800m）为必考项目以及跳绳、跳远、仰卧起坐、引体向上等选考项目。
（1）为准确测量跳绳次数，中考采用电子跳绳计数器，绳子旋转一圈自动计数一次，这种计数器的计数原理是通过跳绳旋转时切割磁感线产生变化电流计数的，该原理与______（选填“发动机”、“发电机”或“电动机”）的原理相同，小明跳起腾空时处于______（选填“平衡”或“非平衡”）状态。
（2）小源同学选择了跳绳作为自己的选考项目，已知小源体重50kg，每次跳绳重心上升高度为6cm，如图甲所示，经过长期坚持训练，他的成绩达到了180次/min，则他每次跳起对自己做功______J，跳绳的平均功率为______W。
（3）小睿同学练习投掷实心球时，实心球抛出的轨迹如图乙所示，这个过程中，小睿对实心球有做功的是______。（选填字母）
A．用力将实心球抛出（球未离开手） B．实心球在空中飞行
C．实心球掉到地上 D．实心球在地上滚动
（4）若实心球在B点受力突然消失，则该实心球会______。（选填字母）
A．竖直自由下落 B．沿水平方向做匀速直线运动
C．静止不动 D．继续沿着抛物线下落
【答案】 ①. 发电机 ②. 非平衡 ③. 30 ④. 90 ⑤. A ⑥. B
【解析】
【详解】（1）[1]闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，这叫电磁感应现象，根据电磁感应现象制成了发电机；由题意知，计数器是通过跳绳旋转时切割磁感线产生变化电流计数的，其利用了电磁感应原理，故其原理与发电机原理相同。
[2]物体处于静止或匀速直线运动状态时为平衡状态。小明跳起向上运动过程中，其受到重力作用，其向上运动的速度逐渐减小，处于非平衡状态。
（2）[3]由题意知，同学所受的重力为
其每次克服重力所做的功为
[4]由题意知，同学每分钟跳180此，该过程中，其所做的总功为
该过程其平均功率为
（3）[5]做功的两个必要因素：作用在物体上的力；物体在力的方向上通过的距离，二者缺一不可；
A．将实心球用力抛出（球未离开手），因为实心球受到小徐的推力，并且球在推力的方向上移动了距离，则小睿对实心球做了功，故A符合题意；
BCD．实心球在空中飞行、实心球掉到地上、实心球在地上滚动，这些情况下小睿对实心球没有力的作用，因此都没有做功，故BCD不符合题意。
故选A。
（4）[6]由图乙知，实心球在B点时，在竖直方向的速度是零，但在水平方向有一定的速度向前运动，若此时所受外力突然完全消失，据牛顿第一运动定律知，一切物体在没有受到任何外力时，总保持静止状态或匀速直线运动状态，因此实心球将沿水平方向做匀速直线运动。
故选B。
26. 2024年春运期间，一轮接一轮的寒潮席卷全国，各地纷纷下起了冻雨，致使交通受到了巨大影响。冻雨的形成是因为大气出现了逆温层，致使水汽在下落过程中形成了过冷水（温度低于凝固点但因缺少凝结核而未凝固的液态水），过冷水落在冰冷的物体表面会立刻结冰，路面结冰就会导致摩擦力大大减小，出现人走路滑倒、汽车轮胎打滑的现象，从而造成交通影响。
2024年春天来临，地处沿海地区的揭阳又迎来了令人苦恼的“回南天”。这是因为进入2、3月份后，逐渐有从海面吹来的暖湿气流，但由于有一轮接一轮的冷空气补充，南方的天气就进入了几天冷几天暖的“淬火模式”，冷空气的作用是使得墙壁、地面温度较低，暖湿气流到来时，遇到墙壁地板就会凝结成一片片的水雾。
（1）过冷水落在地面结冰后，路面摩擦力减小是因为______，这时候行驶在路面上的汽车惯性______（选填“变大”“变小”或“不变”）；
（2）回南天墙壁上水雾的形成是一种______（填物态变化名称）现象，这个过程需要______（选填“吸热”或“放热”），小明家为了防止家里返潮选择了紧闭门窗，将水汽挡在室外，并打开空调的“除湿”模式，但他仍观察到了玻璃窗上有一层水雾，这层水雾在玻璃的______（选填“内侧”或“外侧”）。
（3）与此同时，寒冷的北方人们纷纷玩起了“泼水成冰”，将一定温度的水，泼向极寒的空中，视觉效果震撼，如图所示，为了探究泼水成冰的条件，小明在寒冷的室外（零下36℃）做了三次实验：
实验一：把一杯10℃的水泼向天空，水在半空没有结冰，也没有惊艳的视觉效果。
实验二：把40℃的水泼向空中，此时出现一些水汽，但是没那种惊艳的“泼水成冰”效果。
实验三：使用95℃的热水泼向空中，奇迹出现了，热水划成弧线，形成完美的“泼水成冰”效果。
由此可以看出，泼出去的水最终形成的“冰”是一种______（填物态变化名称）现象；
【答案】 ①. 接触面粗糙程度变小 ②. 不变 ③. 液化 ④. 放热 ⑤. 外侧 ⑥. 凝华
【解析】
【详解】（1）[1][2]过冷水落在地面结冰后，接触面粗糙程度减小，路面摩擦力减小。行驶在路面上的汽车质量没有发生变化，所以汽车惯性不变。
（2）[3][4]回南天墙壁上水雾是因为温度升高，空气中的暖空气碰到冰冷的建筑液化形成的，液化需要放出热量。
[5]开启室内空调，由于室内外温差大，室内的温度低于室外的温度，室外空气中的水蒸气遇到温度低的玻璃窗，水蒸 气液化，会在室外一侧出现水雾。
（3）[6]泼水成冰需要用较高温度的水，这是因为水的温度较高时，先汽化成较多水蒸气，水蒸气在较低的环境温度下，直接凝华成冰。
27. 如图丙为揭阳某一超市里的自动扶梯，有乘客时运行较快，无乘客时运行较慢，为避免较小儿童（体重小于30kg）独自上梯时电梯加快运行，触发其加快运行的乘员质量至少为30kg。其简易电路设计如图甲所示，为限流电阻，为压敏电阻（安装在电梯踏板，所受压力大小为乘员重力），其阻值随压力变化在0-800N的范围内成线性变化，如图乙所示，是电阻箱，。
（1）压敏电阻R2的是一种______（选填“导体”、“绝缘体”、“超导体”或“半导体”）传感器，开关S闭合时，电磁铁上方为______（选填“N”或“S”）极；
（2）电梯的电机运行时将电能转化为______；如图丙是某商场的自动扶梯部分几何尺寸，已知扶梯较慢时以0.5m/s的速度匀速上行，较快时以2倍的速度匀速上行，质量为50kg的小明站在该扶梯上从商场一楼到二楼。则扶梯对他做功的功率是______W；
（3）已知控制电路电源电压为12V，电磁继电器的衔铁吸合电流为20mA，线圈电阻，为使大于30kg的乘员站上电梯时加快运行，则电阻箱阻值应设置为______Ω。经调查发现，30kg的触发值设置仍然不够安全，若想调高触发质量，则应该将电阻箱的阻值______（选填“调大”“调小”或“保持不变”）。
【答案】 ①. 半导体 ②. S ③. 机械能 ④. 300 ⑤. 552 ⑥. 调大
【解析】
【详解】（1）[1]压敏电阻受到压力的作用电阻会发生变化，压敏电阻R的是一种半导体。
[2]开关S闭合时，电流从电磁铁的上端流入，由安培定则可知电磁铁的上方为S极。
（2）[3]电梯电机运行时，消耗电能，产生机械能，将电能转化为机械能。
[4]由图可知小明上升的高度h=3m，小明的重力
G=mg=50kg×10N/kg=500N
扶梯对他做的功
W=Gh=500N×3m=1500J
根据勾股定理可知，扶梯移动距离
小明乘扶梯从一楼到二楼需要的时间
扶梯对他做功的功率
（3）[5]电磁继电器的衔铁吸合电流为
20mA=0.02A
电路的总电阻
30kg的乘员站上电梯时压力为
F=30kg×10N/kg=300N
由图乙可知，压敏电阻的阻值是28Ω，电阻箱的阻值
R3=R-R2-R0=500Ω-28Ω-20Ω=552Ω
[6]若想调高触发质量，压力增大，压敏电阻的阻值减小，电磁继电器的衔铁吸合电流不变，由欧姆定律可知电路的总电阻不变，由电阻的串联可知，将电阻箱的阻值调大。
相关试卷
2024年广东省揭阳市榕城区初中学业水平考试第一次模拟考试物理科试卷（原卷版+解析版）： 这是一份2024年广东省揭阳市榕城区初中学业水平考试第一次模拟考试物理科试卷（原卷版+解析版），文件包含2024年广东省揭阳市榕城区初中学业水平考试第一次模拟考试物理科试卷原卷版docx、2024年广东省揭阳市榕城区初中学业水平考试第一次模拟考试物理科试卷解析版docx等2份试卷配套教学资源，其中试卷共29页， 欢迎下载使用。
广东省揭阳市宝塔学校2022-2023学年八年级上学期期中考试物理试题（原卷版+解析版）： 这是一份广东省揭阳市宝塔学校2022-2023学年八年级上学期期中考试物理试题（原卷版+解析版），文件包含精品解析广东省揭阳市宝塔学校2022-2023学年八年级上学期期中考试物理试题原卷版docx、精品解析广东省揭阳市宝塔学校2022-2023学年八年级上学期期中考试物理试题解析版docx等2份试卷配套教学资源，其中试卷共31页， 欢迎下载使用。
精品解析：2023年广东省中考物理试题（原卷版）： 这是一份精品解析：2023年广东省中考物理试题（原卷版），共10页。试卷主要包含了考生必须保持答题卡的整洁，1cmB等内容，欢迎下载使用。
