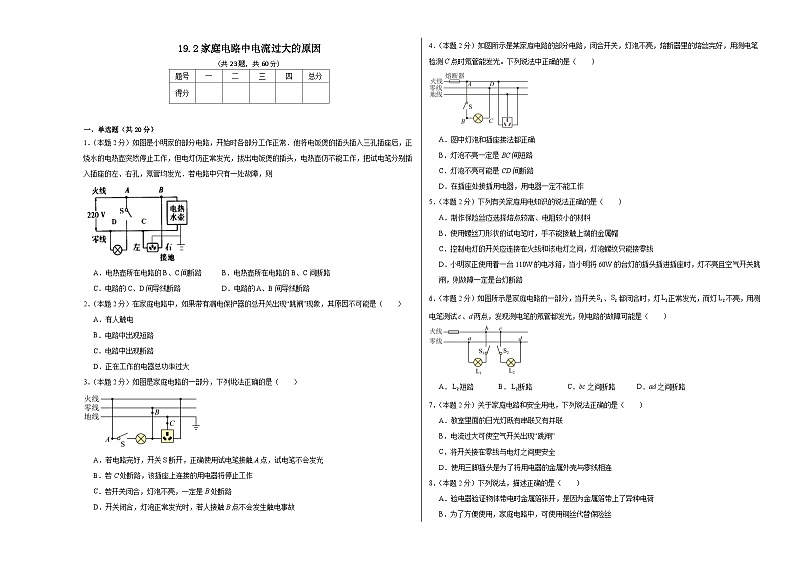

初中物理第1节 家庭电路同步练习题
展开
这是一份初中物理第1节 家庭电路同步练习题，共11页。试卷主要包含了单选题，多选题，填空题，综合题等内容，欢迎下载使用。
一、单选题（共20分）
1．（本题2分）如图是小明家的部分电路，开始时各部分工作正常．他将电饭煲的插头插入三孔插座后，正烧水的电热壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热壶仍不能工作，把试电笔分别插入插座的左、右孔，氖管均发光．若电路中只有一处故障，则
A．电热壶所在电路的B、C间断路 B．电热壶所在电路的B、C间断路
C．电路的C、D间导线断路 D．电路的A、B间导线断路
2．（本题2分）在家庭电路中，如果带有漏电保护器的总开关出现“跳闸”现象，其原因不可能是（ ）
A．有人触电
B．电路中出现短路
C．电路中出现断路
D．正在工作的电器总功率过大
3．（本题2分）如图是家庭电路的一部分，下列说法正确的是（ ）
A．若电路完好，开关S断开，正确使用试电笔接触A点，试电笔不会发光
B．若C处断路，该插座上连接的用电器将停止工作
C．若开关闭合，灯泡不亮，一定是B处断路
D．开关闭合，灯泡正常发光时，若人接触B点不会发生触电事故
4．（本题2分）如图所示是某家庭电路的部分电路，闭合开关，灯泡不亮，熔断器里的熔丝完好，用测电笔检测C点时氖管能发光。下列说法中正确的是（ ）
A．图中灯泡和插座接法都正确
B．灯泡不亮一定是BC间短路
C．灯泡不亮可能是CD间断路
D．在插座处接插用电器，用电器一定不能工作
5．（本题2分）下列有关家庭用电知识的说法正确的是（ ）
A．制作保险丝应选择熔点较高、电阻较小的材料
B．使用螺丝刀形状的试电笔时，手不能接触上端的金属帽
C．控制电灯的开关应连接在火线和该电灯之间，灯泡螺纹只能接零线
D．小明家正使用着一台110W的电冰箱，当小明将60W的台灯的插头插进插座时，灯不亮且空气开关跳闸，则故障一定是台灯断路
6．（本题2分）如图所示是家庭电路的一部分，当开关、都闭合时，灯正常发光，而灯不亮，用测电笔测试c、d两点，发现测电笔的氖管都发光，则电路的故障可能是（ ）
A．短路B．断路C．bc之间断路D．ad之间断路
7．（本题2分）关于家庭电路和安全用电，下列说法正确的是（ ）
A．教室里面的日光灯既有串联又有并联
B．电流过大可使空气开关出现“跳闸”
C．将开关接在零线与电灯之间更安全
D．使用三脚插头是为了将用电器的金属外壳与零线相连
8．（本题2分）下列说法，描述正确的是（ ）
A．验电器验证物体带电时金属箔张开，是因为金属箔带上了异种电荷
B．为了方便使用，家庭电路中，可使用铜丝代替保险丝
C．金属导体中电流方向跟自由电子定向移动方向一致
D．发生短路是造成家庭电路中电流过大的原因之一

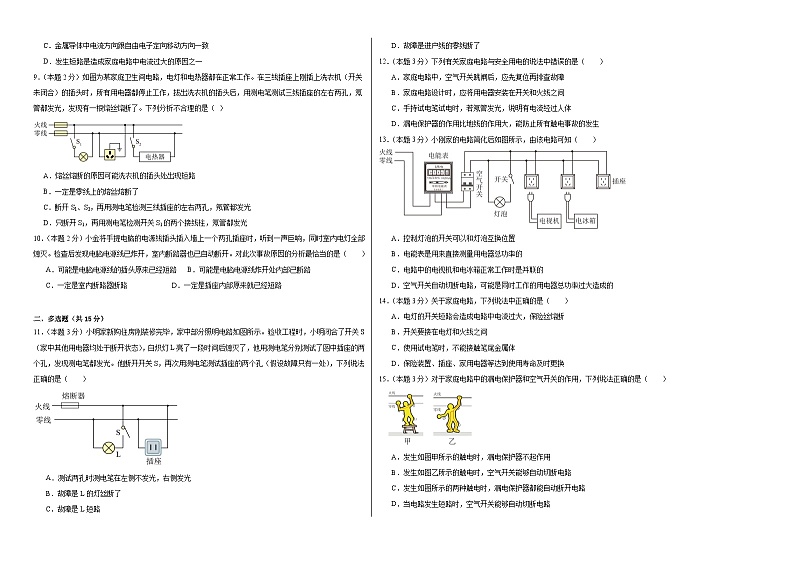

9．（本题2分）如图为某家庭卫生间电路，电灯和电热器都在正常工作。在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是（ ）
A．熔丝熔断的原因可能洗衣机的插头处出现短路
B．一定是零线上的熔丝熔断了
C．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
D．只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光
10．（本题2分）小金将手提电脑的电源线插头插入墙上一个两孔插座时，听到一声巨响，同时室内电灯全部熄灭。检查后发现电脑电源线已炸开，室内断路器也已自动断开。对此次事故原因的分析最恰当的是（ ）
A．可能是电脑电源线的插头原来已经短路B．可能是电脑电源线炸开处内部已断路
C．一定是室内断路器断路D．一定是插座内部原来就已经短路
二、多选题（共15分）
11．（本题3分）小明家新购住房刚装修完毕，家中部分照明电路如图所示。验收工程时，小明闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。他断开开关S，再次用测电笔测试插座的两个孔（假设故障只有一处），下列说法正确的是（ ）
A．测试两孔时测电笔在左侧不发光，右侧发光
B．故障是L的灯丝断了
C．故障是L短路
D．故障是进户线的零线断了
12．（本题3分）下列有关家庭电路与安全用电的说法中错误的是（ ）
A．家庭电路中，空气开关跳闸后，应先复位再排查故障
B．家庭电路设计时，应将用电器安装在开关和火线之间
C．手持试电笔试电时，若氖管发光，说明有电流经过人体
D．漏电保护器的作用比地线的作用大，能防止所有触电事故的发生
13．（本题3分）小刚家的电路简化后如图所示，由该电路可知（ ）
A．控制灯泡的开关可以和灯泡互换位置
B．电能表是用来直接测量用电器总功率的
C．电路中的电视机和电冰箱正常工作时是并联的
D．空气开关自动切断电路，可能是同时工作的用电器总功率过大造成的
14．（本题3分）关于家庭电路，下列说法中正确的是（ ）
A．电灯的开关短路会造成电路中电流过大，保险丝熔断
B．开关要接在电灯和火线之间
C．使用试电笔时，不能接触笔尾金属体
D．保险装置、插座、家用电器等达到使用寿命及时更换
15．（本题3分）对于家庭电路中的漏电保护器和空气开关的作用，下列说法正确的是（ ）
A．发生如图甲所示的触电时，漏电保护器不起作用
B．发生如图乙所示的触电时，空气开关能够自动切断电路
C．发生如图所示的两种触电时，漏电保护器都能自动断开电路
D．当电路发生短路时，空气开关能够自动切断电路
三、填空题（共10分）

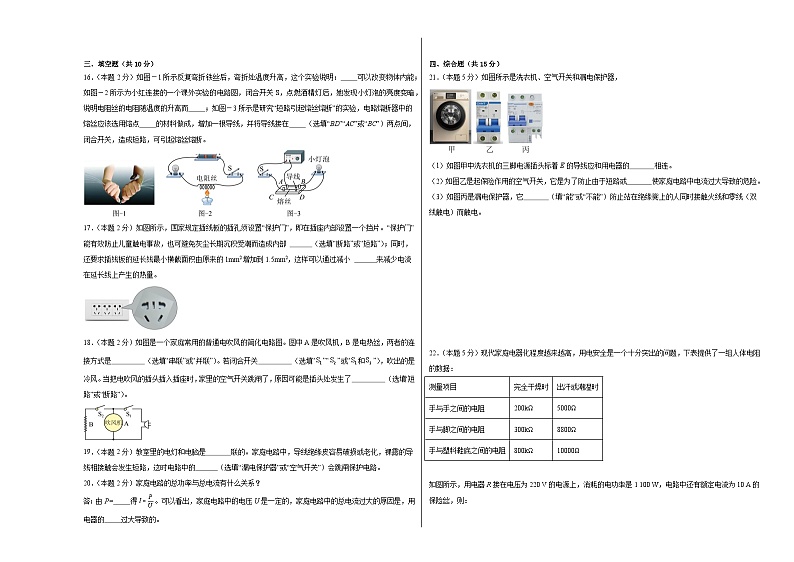

16．（本题2分）如图－1所示反复弯折铁丝后，弯折处温度升高，这个实验说明： 可以改变物体内能；如图－2所示为小红连接的一个课外实验的电路图，闭合开关S，点燃酒精灯后，她发现小灯泡的亮度变暗，说明电阻丝的电阻随温度的升高而 ；如图－3所示是研究“短路引起熔丝熔断”的实验，电路熔断器中的熔丝应该选用熔点 的材料做成，增加一根导线，并将导线接在 （选填“BD”“AC”或“BC”）两点间，闭合开关，造成短路，可引起熔丝熔断。
17．（本题2分）如图所示，国家规定插线板的插孔须设置“保护门”，即在插座内部设置一个挡片。“保护门”能有效防止儿童触电事故，也可避免灰尘长期沉积受潮而造成内部 （选填“断路”或“短路”）；同时，还要求插线板的延长线最小横截面积由原来的1mm2增加到1.5mm2，这样可以通过减小 来减少电流在延长线上产生的热量。
18．（本题2分）如图是一个家庭常用的普通电吹风的简化电路图。图中A是吹风机，B是电热丝，两者的连接方式是 （选填“串联”或“并联”）。若闭合开关 （选填“”“”或“和”），吹出的是冷风。当把电吹风的插头插入插座时，家里的空气开关跳闸了，原因可能是插头处发生了 （选填“短路”或“断路”）。
19．（本题2分）教室里的电灯和电脑是 联的。家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生短路，这时电路中的 （选填“漏电保护器”或“空气开关”）会跳闸保护电路。
20．（本题2分）家庭电路的总功率与总电流有什么关系？
答：由P= 得。可以看出，家庭电路中的电压U是一定的，家庭电路中的总电流过大的原因是，用电器的 过大导致的。
四、综合题（共15分）
21．（本题5分）如图所示是洗衣机、空气开关和漏电保护器，
（1）如图甲中洗衣机的三脚电源插头标着E的导线应和用电器的 相连。
（2）如图乙是起保险作用的空气开关，它是为了防止由于短路或 使家庭电路中电流过大导致的危险。
（3）如图丙是漏电保护器，它 （填“能”或“不能”）防止站在绝缘凳上的人同时接触火线和零线（双线触电）而触电。
22．（本题5分）现代家庭电器化程度越来越高，用电安全是一个十分突出的问题，下表提供了一组人体电阻的数据：
如图所示，用电器R接在电压为220 V的电源上，消耗的电功率是1 100 W，电路中还有额定电流为10 A的保险丝，则：
（1）用电器R接入电路时，通过保险丝的电流是多大 ？
（2）一个潮湿的人，赤脚站在地面上，由于不小心，手接触了火线，发生触电事故，则通过人体的电流是多少 ？（上表电阻数据适用于人体）并分析为什么保险丝不会熔断 ？（即保险丝不能救人命）
23．（本题5分）小明在学习了家庭电路之后，对家庭电路以及用电安全有了新的认识。现在他屋子里的灯泡和插座坏掉了，他想自己进行修理，用电元件如图所示。
（1）在连接电路的时候，为了使开关控制灯泡，开关应与灯泡 （“串联”或“并联”）。
（2）小明在用试电笔检查电路时，发现触碰到 （“火线”或“零线”或“地线”）时，氖管发光。
（3）请你帮小明将灯泡和开关，以及插和保险丝接到电路中 。
（4）接好电路之后，小明将电冰箱接到插座上，发现冰箱不能正常工作，并且保险管里的保险丝断掉。小明查了一下安全用电的书籍，发现出现这样的原因是 。
题号
一
二
三
四
总分
得分
测量项目
完全干燥时
出汗或潮湿时
手与手之间的电阻
200kΩ
5000Ω
手与脚之间的电阻
300kΩ
8800Ω
手与塑料鞋底之间的电阻
800kΩ
10000Ω
参考答案：
1．C
【分析】正在烧水的电热壶突然不能工作，但电灯仍正常工作，说明有地方断路了．
【详解】电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路；
而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线是通的，是零线开路了，且是在C、D之间开路，此时C点通过热水壶与火线连通，故C点也会使氖管发光．
故选C．
2．C
【详解】带有漏电保护器的总开关集成了断路器（空气开关）和漏电保护器的功能，对电路起到短路、过载（用电器总功率过大）和漏电保护的作用．所以当有人触电、电路中出现短路、家用电器总功率过大时都会造成总开关出现“跳闸”现象。
故选C。
3．D
【详解】A．若电路完好，开关S断开，正确使用试电笔接触A点，A点与火线相连，试电笔会发光，故A错误；
B．若C处断路，接地线断开，该插座上连接的用电器仍然能工作，故B错误；
C．若开关闭合，灯泡不亮，可能是B处断路，也可能是火线断路，故C错误；
D．开关闭合，灯泡正常发光时，若人接触B点，B点与零线相连，人不会发生触电事故，故D正确。
故选D。
4．C
【详解】A．三孔插座应该左孔接零线、右孔接火线、上孔接地线，图中插座接法错误；控制灯泡的开关接在与火线相连处，灯泡接法正确，故A错误；
BC．闭合开关，灯泡不亮，熔断器里的熔丝完好，如果短路会烧坏保险丝，因而灯泡不亮一定不是BC间短路。用测电笔检测C点时氖管能发光，说明C点与火线是通路，则灯泡与零线断路，故灯泡不亮可能是CD间断路，故B错误，C正确；
D．当CD断路时，根据并联不相互影响，在插座处接插用电器，用电器还能工作，故D错误。
故选C。
5．C
【详解】A．制作保险丝应选择熔点较低、电阻较大的材料，当家庭电路中电流过大时，就能及时熔断电路，保障家庭电路的安全，故A错误；
B．使用螺丝刀形状的试电笔时，要保证笔尾金属体（试电笔的上端金属帽）和人体皮肤的正常接触，故B错误；
C．控制电灯的开关应连接在火线和该电灯之间，灯泡螺纹只能接零线，这样可以降低更换灯泡时的触电风险，故C正确；
D．小明家正使用着一台110W的电冰箱，当小明将60W的台灯的插头插进插座时，灯不亮且空气开关跳闸，则故障是台灯短路的可能性较大，故D错误。
故选C。
6．D
【详解】当开关S1、S2都闭合时，灯L1正常发光，说明L1两端与火线和零线是通路，而灯L2不亮，用测电笔测试c、d两点，发现测电笔的氖管都发光，说明c、d两点与火线相通，不亮说明灯泡没有电流通过，因而是ad之间断路，导致没有与零线相连，则电路的故障可能是ad之间断路。故ABC不符合题意，D符合题意。
故选D。
7．B
【详解】A．教室内日光灯无论一个开关还是两个开关控制，各灯之间是并联，其中一个日光灯损坏，不影响其他日光灯的使用，一定是并联，故A错误；
B．空气开关跳闸是电路中电流过大，其原因有两个：一是短路；二是家中使用电器的总功率过大，故B正确；
C．开关要连接在火线和用电器之间，断开开关时，才能切断火线，避免发生触电事故，故C错误；
D．用电器使用三线插头，将用电器的金属外壳与接地线相连，在用电器漏电时，人接触用电器，地线可以把人短路避免触电事故发生，故D错误。
故选B。
8．D
【详解】A．验电器验证物体带电时金属箔张开，是因为金属箔带上了同种电荷相互排斥，故A错误；
B．保险丝是利用电流的热效应工作的，所以不能用铜丝代替保险丝，否则电流过大时不能及时熔断，故B错误；
C．电子带负电，金属导体中电流方向跟自由电子定向移动方向相反，故C错误；
D．发生短路或者用电器总功率过大都是造成家庭电路中电流过大的原因，故D正确。
故选D。
9．C
【详解】A．当洗衣机插头发生短路时，电路电流增大，则可能引起熔丝熔断，故A不符合题意；
BC．若火线上的熔丝熔断，则三线插座的左右两孔均与火线断开连接，用测电笔测试三线插座的左右两孔，氖管均不发光，与题意不符，则一定是零线上的熔丝熔断，因此若断开S1、S2，则三线插座的左端与火线断开连接，再用测电笔检测时不发光，故B不符合题意，C符题意；
D．若只断开S1，由于零线上的熔丝熔断且S2闭合，则开关S1的两个接线柱均与火线相连或间接相连，因此再用测电笔检测开关S1的两个接线柱，氖管都发光，故D不符合题意。
故选C。
10．A
【详解】由题意可知，手提电脑的电源线已炸开，室内断路器也已自动断开，说明电路中有短路故障。
A．如果电脑电源线的插头原来已经短路了，当插头接入插座后会造成电路短路，由于电流过大使得电脑电源线炸开、断路器自动断开，故A符合题意；
B．如果电脑电源线炸开处内部已断路了，电脑所在电路处于断路状态，不会造成断路器自动断开，故B不符合题意；
C．如果室内断路器断路，电路中没有电流，将电脑的电源线插头插入插座时不会发生短路，电脑电源线不会被炸开，故C不符合题意；
D．如果插座内部原来就已经短路了，则不接入电脑时电路就已经短路，接入电脑之前断路器就会自动断开，故D不符合题意。
故选A。
11．AD
【详解】闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，说明灯泡、火线和零线不能构成通路。可能是火线断路，可能是零线断路；灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。说明左孔和右孔都和火线相连。如图，右孔和火线相连（如图中绿色的划线），测电笔的氖管发光。图中左孔和火线相连（如图中红色划线），测电笔的氖管发光；此时断开开关，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光；测电笔接触右孔时，氖管照常发光；他断开开关S，再次用测电笔测试插座的两个孔，右孔与火线相连，氖管发光，左孔与火线之间是断开的，氖管不发光；经过上面的分析可知，灯泡亮了一段时间后熄灭，是因为图中的进户零线断路（如图中蓝色划线）；综上所述，AD正确，BC错误。
故选AD。
12．ABD
【详解】A．当电路中的空气开关“跳闸”后，应先检查电路故障，待故障排除后，再闭合空气开关，故A错误，符合题意；
B．把开关用在家庭电路中控制电路时，开关要接在火线与用电器之间，当断开开关，可以切断火线，避免触电事故的发生，故B错误，符合题意；
C．在正确使用试电笔辨别火线时，试电笔的氖管发光，电流需要经过人体形成回路，故C正确，不符合题意；
D．漏电保护器会在流出和流入电流不对等时切断电路，接地线可以保证在发生漏电时电流能流入大地，而不会对人体造成伤害，两种设备各有各的作用，故D错误，符合题意。
故选ABD。
13．CD
【详解】A．开关要接在火线上，控制灯泡的开关不能和灯泡互换位置，故A不符合题意；
B．电能表是用来直接测量用电器消耗的总电功的，故B不符合题意；
C．电路中的电视机和电冰箱的工作互不影响，正常工作时是并联的，故C符合题意；
D．空气开关自动切断电路，是因为电路中总电流过大，可能是同时工作的用电器总功率过大造成的，也可能是由于短路造成的，故D符合题意。
故选CD。
14．BD
【详解】A．电灯的开关短路会使电灯一直工作，但不会造成电路中电流过大，保险丝也不会熔断，故A错误；
B．开关要接在电灯和火线之间，这样断开开关时，电灯处才不会带电，这样更安全，故B正确；
C．使用试电笔时，手要接触笔尾金属体，但一定不要接触笔尖金属体，故C错误；
D．保险装置、插座、家用电器等达到使用寿命及时更换，以免因性能不好而出现安全隐患，故D正确。
故选BD。
15．AD
【详解】A．如图甲人同时接触火线和零线，人会发生触电事故；此时火线和零线中电流相等，没有发生漏电现象，所以漏电保护器不起作用，故A正确；
B．如图乙人站在地上接触火线，有电流通过人体，会发生触电事故；由于人体有较大电阻，电路中电流并不大，所以空气开关不起作用，故B错误；
C．由以上分析可知，如图甲人触电时，漏电保护器都不起作用；如图乙人触电时，人单独接触火线发生触电事故，火线和零线中电流不相等，出现漏电现象，漏电保护器起作用，能自动切断电源，故C错误；
D．当电路发生短路时，电路中电流过大，空气开关能自动切断电源，故D正确。
故选AD。
16． 做功 增大 低 BD
【详解】[1]反复弯折铁丝是在对铁丝做功，机械能转化为内能，弯折处温度升高，因此可以说明做功可以改变物体的内能。
[2]闭合开关S，点燃酒精灯后，电阻丝的温度越来越高，她发现小灯泡的亮度变暗，说明通过灯泡的电流减小，根据欧姆定律可知，电阻丝的阻值增大，所以可以说明电阻丝的电阻随温度的升高而增大。
[3]保险丝通常安装在火线上，它是由电阻率大、熔点低的铅锑合金制成的，当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用。
[4]要造成短路，引起熔丝熔断，则只有熔丝接入电路，故BD两个接线柱之间接入一根导线后，会发生电源短路，CD间的熔丝将会熔断。
17． 短路 导线电阻
【详解】[1]长期沉积的灰尘容易导电，会造成插座内部短路，从而烧坏插座，“保护门”可以有效的防止这一安全隐患。
[2]材料、长度都相同的导线，横截面积越大，电阻越小，由焦耳定律Q=I2Rt可知，电流和通电时间相同时，电阻越小，产生的热量越少，所以，采用横截面积更大的导线可以减小导线的电阻，从而使导线产生的热量少，避免绝缘皮过热而引起火灾。
18． 并联 短路
【详解】[1]由图可知，电路有两个回路，所以是并联电路，即吹风机与电热丝是并联的。
[2]闭合S1，吹风机所在支路被接通，电热丝处于断路状态，所以吹的是冷风。
[3]家里的空气开关跳闸，说明电路中的电流过大，故障原因是插头短路。
19． 并 空气开关
【详解】[1]教室里的电灯和电脑工作时互不影响，是并联的。
[2]裸露的导线相接触，会使零线和火线相连，发生短路现象，使得电路中的电流过大，空气开关会跳闸保护电路；发生短路时，通过火线和零线的电流是平衡的，所以漏电保护器不会跳闸。
20． UI 总功率
【详解】[1]由电功率的变形公式P=UI得。
[2]家庭电路的电压是一定的，据知，当电路中用电器的总功率过大时，电路中的电流也会过大。
21． 外壳； 用电器总功率过大； 不能。
【详解】(1)[1]洗衣机的三脚插头标着E的导线是和用电器外壳相连，当三脚插头插入三孔插座时，三脚插头标着E的导线与三孔插座的地线相连，使金属外壳与大地相连通，这样若用电器的金属外壳万一带电，电流会通过地线导入大地，防止触电事故的发生；
(2)[2]家庭电路中空气开关的作用是保护电路，当电路中发生短路或用电器总功率过大时会引起空气开关跳闸；
(3)[3]当站在绝缘凳上的人同时接触火线和零线时（双线触电），流过火线与零线的电流相等，漏电保护器中火线和零线中电流产生的磁场应完全抵消，漏电保护器不会切断电路，即不能防止触电。
22． 5A 25mA 见解析
【详解】解：（1）[1]用电器R接入电路时，通过保险丝的电流
（2）[2][3]一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，则此时人的电阻为8800Ω，则通过人体的电流为
此时的电流小于保险丝的额定电流，熔断丝不会熔断，所以熔断丝不能救人命。
答：（1）通过保险丝的电流为5A；
（2）通过人体的电流为25mA，电流小于保险丝的额定电流，熔断丝不会熔断，所以熔断丝不能救人命。
23． 串联 火线 见解析 短路或用电器总功率过大
【详解】（1）[1]在连接电路的时候，为了使开关控制灯泡，开关应与灯泡串联在电路中，且开关在灯泡与火线之间。
（2）[2]用试电笔检查电路时，当试电笔触碰到火线时，氖管会发光，有电流经过氖管，氖管就发光。
（3）[3]灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全；三孔插座的接法：上孔接地线，左孔接零线，右孔通过保险丝接火线，如图所示：
（4）[4]保险管里的保险丝断掉，说明电路中的电流过大，出现这样的原因可能是发生了短路现象，也可能是总功率过大。

一、单选题（共20分）
1．（本题2分）如图是小明家的部分电路，开始时各部分工作正常．他将电饭煲的插头插入三孔插座后，正烧水的电热壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热壶仍不能工作，把试电笔分别插入插座的左、右孔，氖管均发光．若电路中只有一处故障，则
A．电热壶所在电路的B、C间断路 B．电热壶所在电路的B、C间断路
C．电路的C、D间导线断路 D．电路的A、B间导线断路
2．（本题2分）在家庭电路中，如果带有漏电保护器的总开关出现“跳闸”现象，其原因不可能是（ ）
A．有人触电
B．电路中出现短路
C．电路中出现断路
D．正在工作的电器总功率过大
3．（本题2分）如图是家庭电路的一部分，下列说法正确的是（ ）
A．若电路完好，开关S断开，正确使用试电笔接触A点，试电笔不会发光
B．若C处断路，该插座上连接的用电器将停止工作
C．若开关闭合，灯泡不亮，一定是B处断路
D．开关闭合，灯泡正常发光时，若人接触B点不会发生触电事故
4．（本题2分）如图所示是某家庭电路的部分电路，闭合开关，灯泡不亮，熔断器里的熔丝完好，用测电笔检测C点时氖管能发光。下列说法中正确的是（ ）
A．图中灯泡和插座接法都正确
B．灯泡不亮一定是BC间短路
C．灯泡不亮可能是CD间断路
D．在插座处接插用电器，用电器一定不能工作
5．（本题2分）下列有关家庭用电知识的说法正确的是（ ）
A．制作保险丝应选择熔点较高、电阻较小的材料
B．使用螺丝刀形状的试电笔时，手不能接触上端的金属帽
C．控制电灯的开关应连接在火线和该电灯之间，灯泡螺纹只能接零线
D．小明家正使用着一台110W的电冰箱，当小明将60W的台灯的插头插进插座时，灯不亮且空气开关跳闸，则故障一定是台灯断路
6．（本题2分）如图所示是家庭电路的一部分，当开关、都闭合时，灯正常发光，而灯不亮，用测电笔测试c、d两点，发现测电笔的氖管都发光，则电路的故障可能是（ ）
A．短路B．断路C．bc之间断路D．ad之间断路
7．（本题2分）关于家庭电路和安全用电，下列说法正确的是（ ）
A．教室里面的日光灯既有串联又有并联
B．电流过大可使空气开关出现“跳闸”
C．将开关接在零线与电灯之间更安全
D．使用三脚插头是为了将用电器的金属外壳与零线相连
8．（本题2分）下列说法，描述正确的是（ ）
A．验电器验证物体带电时金属箔张开，是因为金属箔带上了异种电荷
B．为了方便使用，家庭电路中，可使用铜丝代替保险丝
C．金属导体中电流方向跟自由电子定向移动方向一致
D．发生短路是造成家庭电路中电流过大的原因之一
9．（本题2分）如图为某家庭卫生间电路，电灯和电热器都在正常工作。在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是（ ）
A．熔丝熔断的原因可能洗衣机的插头处出现短路
B．一定是零线上的熔丝熔断了
C．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
D．只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光
10．（本题2分）小金将手提电脑的电源线插头插入墙上一个两孔插座时，听到一声巨响，同时室内电灯全部熄灭。检查后发现电脑电源线已炸开，室内断路器也已自动断开。对此次事故原因的分析最恰当的是（ ）
A．可能是电脑电源线的插头原来已经短路B．可能是电脑电源线炸开处内部已断路
C．一定是室内断路器断路D．一定是插座内部原来就已经短路
二、多选题（共15分）
11．（本题3分）小明家新购住房刚装修完毕，家中部分照明电路如图所示。验收工程时，小明闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。他断开开关S，再次用测电笔测试插座的两个孔（假设故障只有一处），下列说法正确的是（ ）
A．测试两孔时测电笔在左侧不发光，右侧发光
B．故障是L的灯丝断了
C．故障是L短路
D．故障是进户线的零线断了
12．（本题3分）下列有关家庭电路与安全用电的说法中错误的是（ ）
A．家庭电路中，空气开关跳闸后，应先复位再排查故障
B．家庭电路设计时，应将用电器安装在开关和火线之间
C．手持试电笔试电时，若氖管发光，说明有电流经过人体
D．漏电保护器的作用比地线的作用大，能防止所有触电事故的发生
13．（本题3分）小刚家的电路简化后如图所示，由该电路可知（ ）
A．控制灯泡的开关可以和灯泡互换位置
B．电能表是用来直接测量用电器总功率的
C．电路中的电视机和电冰箱正常工作时是并联的
D．空气开关自动切断电路，可能是同时工作的用电器总功率过大造成的
14．（本题3分）关于家庭电路，下列说法中正确的是（ ）
A．电灯的开关短路会造成电路中电流过大，保险丝熔断
B．开关要接在电灯和火线之间
C．使用试电笔时，不能接触笔尾金属体
D．保险装置、插座、家用电器等达到使用寿命及时更换
15．（本题3分）对于家庭电路中的漏电保护器和空气开关的作用，下列说法正确的是（ ）
A．发生如图甲所示的触电时，漏电保护器不起作用
B．发生如图乙所示的触电时，空气开关能够自动切断电路
C．发生如图所示的两种触电时，漏电保护器都能自动断开电路
D．当电路发生短路时，空气开关能够自动切断电路
三、填空题（共10分）
16．（本题2分）如图－1所示反复弯折铁丝后，弯折处温度升高，这个实验说明： 可以改变物体内能；如图－2所示为小红连接的一个课外实验的电路图，闭合开关S，点燃酒精灯后，她发现小灯泡的亮度变暗，说明电阻丝的电阻随温度的升高而 ；如图－3所示是研究“短路引起熔丝熔断”的实验，电路熔断器中的熔丝应该选用熔点 的材料做成，增加一根导线，并将导线接在 （选填“BD”“AC”或“BC”）两点间，闭合开关，造成短路，可引起熔丝熔断。
17．（本题2分）如图所示，国家规定插线板的插孔须设置“保护门”，即在插座内部设置一个挡片。“保护门”能有效防止儿童触电事故，也可避免灰尘长期沉积受潮而造成内部 （选填“断路”或“短路”）；同时，还要求插线板的延长线最小横截面积由原来的1mm2增加到1.5mm2，这样可以通过减小 来减少电流在延长线上产生的热量。
18．（本题2分）如图是一个家庭常用的普通电吹风的简化电路图。图中A是吹风机，B是电热丝，两者的连接方式是 （选填“串联”或“并联”）。若闭合开关 （选填“”“”或“和”），吹出的是冷风。当把电吹风的插头插入插座时，家里的空气开关跳闸了，原因可能是插头处发生了 （选填“短路”或“断路”）。
19．（本题2分）教室里的电灯和电脑是 联的。家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生短路，这时电路中的 （选填“漏电保护器”或“空气开关”）会跳闸保护电路。
20．（本题2分）家庭电路的总功率与总电流有什么关系？
答：由P= 得。可以看出，家庭电路中的电压U是一定的，家庭电路中的总电流过大的原因是，用电器的 过大导致的。
四、综合题（共15分）
21．（本题5分）如图所示是洗衣机、空气开关和漏电保护器，
（1）如图甲中洗衣机的三脚电源插头标着E的导线应和用电器的 相连。
（2）如图乙是起保险作用的空气开关，它是为了防止由于短路或 使家庭电路中电流过大导致的危险。
（3）如图丙是漏电保护器，它 （填“能”或“不能”）防止站在绝缘凳上的人同时接触火线和零线（双线触电）而触电。
22．（本题5分）现代家庭电器化程度越来越高，用电安全是一个十分突出的问题，下表提供了一组人体电阻的数据：
如图所示，用电器R接在电压为220 V的电源上，消耗的电功率是1 100 W，电路中还有额定电流为10 A的保险丝，则：
（1）用电器R接入电路时，通过保险丝的电流是多大 ？
（2）一个潮湿的人，赤脚站在地面上，由于不小心，手接触了火线，发生触电事故，则通过人体的电流是多少 ？（上表电阻数据适用于人体）并分析为什么保险丝不会熔断 ？（即保险丝不能救人命）
23．（本题5分）小明在学习了家庭电路之后，对家庭电路以及用电安全有了新的认识。现在他屋子里的灯泡和插座坏掉了，他想自己进行修理，用电元件如图所示。
（1）在连接电路的时候，为了使开关控制灯泡，开关应与灯泡 （“串联”或“并联”）。
（2）小明在用试电笔检查电路时，发现触碰到 （“火线”或“零线”或“地线”）时，氖管发光。
（3）请你帮小明将灯泡和开关，以及插和保险丝接到电路中 。
（4）接好电路之后，小明将电冰箱接到插座上，发现冰箱不能正常工作，并且保险管里的保险丝断掉。小明查了一下安全用电的书籍，发现出现这样的原因是 。
题号
一
二
三
四
总分
得分
测量项目
完全干燥时
出汗或潮湿时
手与手之间的电阻
200kΩ
5000Ω
手与脚之间的电阻
300kΩ
8800Ω
手与塑料鞋底之间的电阻
800kΩ
10000Ω
参考答案：
1．C
【分析】正在烧水的电热壶突然不能工作，但电灯仍正常工作，说明有地方断路了．
【详解】电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路；
而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线是通的，是零线开路了，且是在C、D之间开路，此时C点通过热水壶与火线连通，故C点也会使氖管发光．
故选C．
2．C
【详解】带有漏电保护器的总开关集成了断路器（空气开关）和漏电保护器的功能，对电路起到短路、过载（用电器总功率过大）和漏电保护的作用．所以当有人触电、电路中出现短路、家用电器总功率过大时都会造成总开关出现“跳闸”现象。
故选C。
3．D
【详解】A．若电路完好，开关S断开，正确使用试电笔接触A点，A点与火线相连，试电笔会发光，故A错误；
B．若C处断路，接地线断开，该插座上连接的用电器仍然能工作，故B错误；
C．若开关闭合，灯泡不亮，可能是B处断路，也可能是火线断路，故C错误；
D．开关闭合，灯泡正常发光时，若人接触B点，B点与零线相连，人不会发生触电事故，故D正确。
故选D。
4．C
【详解】A．三孔插座应该左孔接零线、右孔接火线、上孔接地线，图中插座接法错误；控制灯泡的开关接在与火线相连处，灯泡接法正确，故A错误；
BC．闭合开关，灯泡不亮，熔断器里的熔丝完好，如果短路会烧坏保险丝，因而灯泡不亮一定不是BC间短路。用测电笔检测C点时氖管能发光，说明C点与火线是通路，则灯泡与零线断路，故灯泡不亮可能是CD间断路，故B错误，C正确；
D．当CD断路时，根据并联不相互影响，在插座处接插用电器，用电器还能工作，故D错误。
故选C。
5．C
【详解】A．制作保险丝应选择熔点较低、电阻较大的材料，当家庭电路中电流过大时，就能及时熔断电路，保障家庭电路的安全，故A错误；
B．使用螺丝刀形状的试电笔时，要保证笔尾金属体（试电笔的上端金属帽）和人体皮肤的正常接触，故B错误；
C．控制电灯的开关应连接在火线和该电灯之间，灯泡螺纹只能接零线，这样可以降低更换灯泡时的触电风险，故C正确；
D．小明家正使用着一台110W的电冰箱，当小明将60W的台灯的插头插进插座时，灯不亮且空气开关跳闸，则故障是台灯短路的可能性较大，故D错误。
故选C。
6．D
【详解】当开关S1、S2都闭合时，灯L1正常发光，说明L1两端与火线和零线是通路，而灯L2不亮，用测电笔测试c、d两点，发现测电笔的氖管都发光，说明c、d两点与火线相通，不亮说明灯泡没有电流通过，因而是ad之间断路，导致没有与零线相连，则电路的故障可能是ad之间断路。故ABC不符合题意，D符合题意。
故选D。
7．B
【详解】A．教室内日光灯无论一个开关还是两个开关控制，各灯之间是并联，其中一个日光灯损坏，不影响其他日光灯的使用，一定是并联，故A错误；
B．空气开关跳闸是电路中电流过大，其原因有两个：一是短路；二是家中使用电器的总功率过大，故B正确；
C．开关要连接在火线和用电器之间，断开开关时，才能切断火线，避免发生触电事故，故C错误；
D．用电器使用三线插头，将用电器的金属外壳与接地线相连，在用电器漏电时，人接触用电器，地线可以把人短路避免触电事故发生，故D错误。
故选B。
8．D
【详解】A．验电器验证物体带电时金属箔张开，是因为金属箔带上了同种电荷相互排斥，故A错误；
B．保险丝是利用电流的热效应工作的，所以不能用铜丝代替保险丝，否则电流过大时不能及时熔断，故B错误；
C．电子带负电，金属导体中电流方向跟自由电子定向移动方向相反，故C错误；
D．发生短路或者用电器总功率过大都是造成家庭电路中电流过大的原因，故D正确。
故选D。
9．C
【详解】A．当洗衣机插头发生短路时，电路电流增大，则可能引起熔丝熔断，故A不符合题意；
BC．若火线上的熔丝熔断，则三线插座的左右两孔均与火线断开连接，用测电笔测试三线插座的左右两孔，氖管均不发光，与题意不符，则一定是零线上的熔丝熔断，因此若断开S1、S2，则三线插座的左端与火线断开连接，再用测电笔检测时不发光，故B不符合题意，C符题意；
D．若只断开S1，由于零线上的熔丝熔断且S2闭合，则开关S1的两个接线柱均与火线相连或间接相连，因此再用测电笔检测开关S1的两个接线柱，氖管都发光，故D不符合题意。
故选C。
10．A
【详解】由题意可知，手提电脑的电源线已炸开，室内断路器也已自动断开，说明电路中有短路故障。
A．如果电脑电源线的插头原来已经短路了，当插头接入插座后会造成电路短路，由于电流过大使得电脑电源线炸开、断路器自动断开，故A符合题意；
B．如果电脑电源线炸开处内部已断路了，电脑所在电路处于断路状态，不会造成断路器自动断开，故B不符合题意；
C．如果室内断路器断路，电路中没有电流，将电脑的电源线插头插入插座时不会发生短路，电脑电源线不会被炸开，故C不符合题意；
D．如果插座内部原来就已经短路了，则不接入电脑时电路就已经短路，接入电脑之前断路器就会自动断开，故D不符合题意。
故选A。
11．AD
【详解】闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，说明灯泡、火线和零线不能构成通路。可能是火线断路，可能是零线断路；灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。说明左孔和右孔都和火线相连。如图，右孔和火线相连（如图中绿色的划线），测电笔的氖管发光。图中左孔和火线相连（如图中红色划线），测电笔的氖管发光；此时断开开关，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光；测电笔接触右孔时，氖管照常发光；他断开开关S，再次用测电笔测试插座的两个孔，右孔与火线相连，氖管发光，左孔与火线之间是断开的，氖管不发光；经过上面的分析可知，灯泡亮了一段时间后熄灭，是因为图中的进户零线断路（如图中蓝色划线）；综上所述，AD正确，BC错误。
故选AD。
12．ABD
【详解】A．当电路中的空气开关“跳闸”后，应先检查电路故障，待故障排除后，再闭合空气开关，故A错误，符合题意；
B．把开关用在家庭电路中控制电路时，开关要接在火线与用电器之间，当断开开关，可以切断火线，避免触电事故的发生，故B错误，符合题意；
C．在正确使用试电笔辨别火线时，试电笔的氖管发光，电流需要经过人体形成回路，故C正确，不符合题意；
D．漏电保护器会在流出和流入电流不对等时切断电路，接地线可以保证在发生漏电时电流能流入大地，而不会对人体造成伤害，两种设备各有各的作用，故D错误，符合题意。
故选ABD。
13．CD
【详解】A．开关要接在火线上，控制灯泡的开关不能和灯泡互换位置，故A不符合题意；
B．电能表是用来直接测量用电器消耗的总电功的，故B不符合题意；
C．电路中的电视机和电冰箱的工作互不影响，正常工作时是并联的，故C符合题意；
D．空气开关自动切断电路，是因为电路中总电流过大，可能是同时工作的用电器总功率过大造成的，也可能是由于短路造成的，故D符合题意。
故选CD。
14．BD
【详解】A．电灯的开关短路会使电灯一直工作，但不会造成电路中电流过大，保险丝也不会熔断，故A错误；
B．开关要接在电灯和火线之间，这样断开开关时，电灯处才不会带电，这样更安全，故B正确；
C．使用试电笔时，手要接触笔尾金属体，但一定不要接触笔尖金属体，故C错误；
D．保险装置、插座、家用电器等达到使用寿命及时更换，以免因性能不好而出现安全隐患，故D正确。
故选BD。
15．AD
【详解】A．如图甲人同时接触火线和零线，人会发生触电事故；此时火线和零线中电流相等，没有发生漏电现象，所以漏电保护器不起作用，故A正确；
B．如图乙人站在地上接触火线，有电流通过人体，会发生触电事故；由于人体有较大电阻，电路中电流并不大，所以空气开关不起作用，故B错误；
C．由以上分析可知，如图甲人触电时，漏电保护器都不起作用；如图乙人触电时，人单独接触火线发生触电事故，火线和零线中电流不相等，出现漏电现象，漏电保护器起作用，能自动切断电源，故C错误；
D．当电路发生短路时，电路中电流过大，空气开关能自动切断电源，故D正确。
故选AD。
16． 做功 增大 低 BD
【详解】[1]反复弯折铁丝是在对铁丝做功，机械能转化为内能，弯折处温度升高，因此可以说明做功可以改变物体的内能。
[2]闭合开关S，点燃酒精灯后，电阻丝的温度越来越高，她发现小灯泡的亮度变暗，说明通过灯泡的电流减小，根据欧姆定律可知，电阻丝的阻值增大，所以可以说明电阻丝的电阻随温度的升高而增大。
[3]保险丝通常安装在火线上，它是由电阻率大、熔点低的铅锑合金制成的，当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用。
[4]要造成短路，引起熔丝熔断，则只有熔丝接入电路，故BD两个接线柱之间接入一根导线后，会发生电源短路，CD间的熔丝将会熔断。
17． 短路 导线电阻
【详解】[1]长期沉积的灰尘容易导电，会造成插座内部短路，从而烧坏插座，“保护门”可以有效的防止这一安全隐患。
[2]材料、长度都相同的导线，横截面积越大，电阻越小，由焦耳定律Q=I2Rt可知，电流和通电时间相同时，电阻越小，产生的热量越少，所以，采用横截面积更大的导线可以减小导线的电阻，从而使导线产生的热量少，避免绝缘皮过热而引起火灾。
18． 并联 短路
【详解】[1]由图可知，电路有两个回路，所以是并联电路，即吹风机与电热丝是并联的。
[2]闭合S1，吹风机所在支路被接通，电热丝处于断路状态，所以吹的是冷风。
[3]家里的空气开关跳闸，说明电路中的电流过大，故障原因是插头短路。
19． 并 空气开关
【详解】[1]教室里的电灯和电脑工作时互不影响，是并联的。
[2]裸露的导线相接触，会使零线和火线相连，发生短路现象，使得电路中的电流过大，空气开关会跳闸保护电路；发生短路时，通过火线和零线的电流是平衡的，所以漏电保护器不会跳闸。
20． UI 总功率
【详解】[1]由电功率的变形公式P=UI得。
[2]家庭电路的电压是一定的，据知，当电路中用电器的总功率过大时，电路中的电流也会过大。
21． 外壳； 用电器总功率过大； 不能。
【详解】(1)[1]洗衣机的三脚插头标着E的导线是和用电器外壳相连，当三脚插头插入三孔插座时，三脚插头标着E的导线与三孔插座的地线相连，使金属外壳与大地相连通，这样若用电器的金属外壳万一带电，电流会通过地线导入大地，防止触电事故的发生；
(2)[2]家庭电路中空气开关的作用是保护电路，当电路中发生短路或用电器总功率过大时会引起空气开关跳闸；
(3)[3]当站在绝缘凳上的人同时接触火线和零线时（双线触电），流过火线与零线的电流相等，漏电保护器中火线和零线中电流产生的磁场应完全抵消，漏电保护器不会切断电路，即不能防止触电。
22． 5A 25mA 见解析
【详解】解：（1）[1]用电器R接入电路时，通过保险丝的电流
（2）[2][3]一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，则此时人的电阻为8800Ω，则通过人体的电流为
此时的电流小于保险丝的额定电流，熔断丝不会熔断，所以熔断丝不能救人命。
答：（1）通过保险丝的电流为5A；
（2）通过人体的电流为25mA，电流小于保险丝的额定电流，熔断丝不会熔断，所以熔断丝不能救人命。
23． 串联 火线 见解析 短路或用电器总功率过大
【详解】（1）[1]在连接电路的时候，为了使开关控制灯泡，开关应与灯泡串联在电路中，且开关在灯泡与火线之间。
（2）[2]用试电笔检查电路时，当试电笔触碰到火线时，氖管会发光，有电流经过氖管，氖管就发光。
（3）[3]灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全；三孔插座的接法：上孔接地线，左孔接零线，右孔通过保险丝接火线，如图所示：
（4）[4]保险管里的保险丝断掉，说明电路中的电流过大，出现这样的原因可能是发生了短路现象，也可能是总功率过大。
