1．有一种佩戴在手腕上的“计步器”，其构造是在一段塑料管中密封一小块磁铁，管外缠绕着线圈。运动时，磁铁在管中反复运动，线圈的输出电流随之不停地变化，显示出运动步数．“计步器”的基本原理与下列图中的哪一幅图相同（ ）
A．B．C．D．
2．如图甲所示的门禁系统越来越多地应用在小区的智能化管理中，其原理如图乙所示，闭合开关，下列说法正确的是（ ）
A．门禁系统的工作原理与电动机原理相同
B．门禁系统工作时是将电能转化为机械能
C．图乙中导体ab上下运动时，灵敏电流计指针偏转
D．图乙中磁体左右运动时，灵敏电流计指针偏转
3．甲、乙两个相同的装置分别由U型磁铁、导体棒和支架构成，导体棒ab和cd由导线连接，如图所示，闭合开关并向右移动ab，cd也会随之向右运动，关于此现象，下列判断正确的是（ ）
A．甲装置相当于电动机
B．乙装置相当于发电机

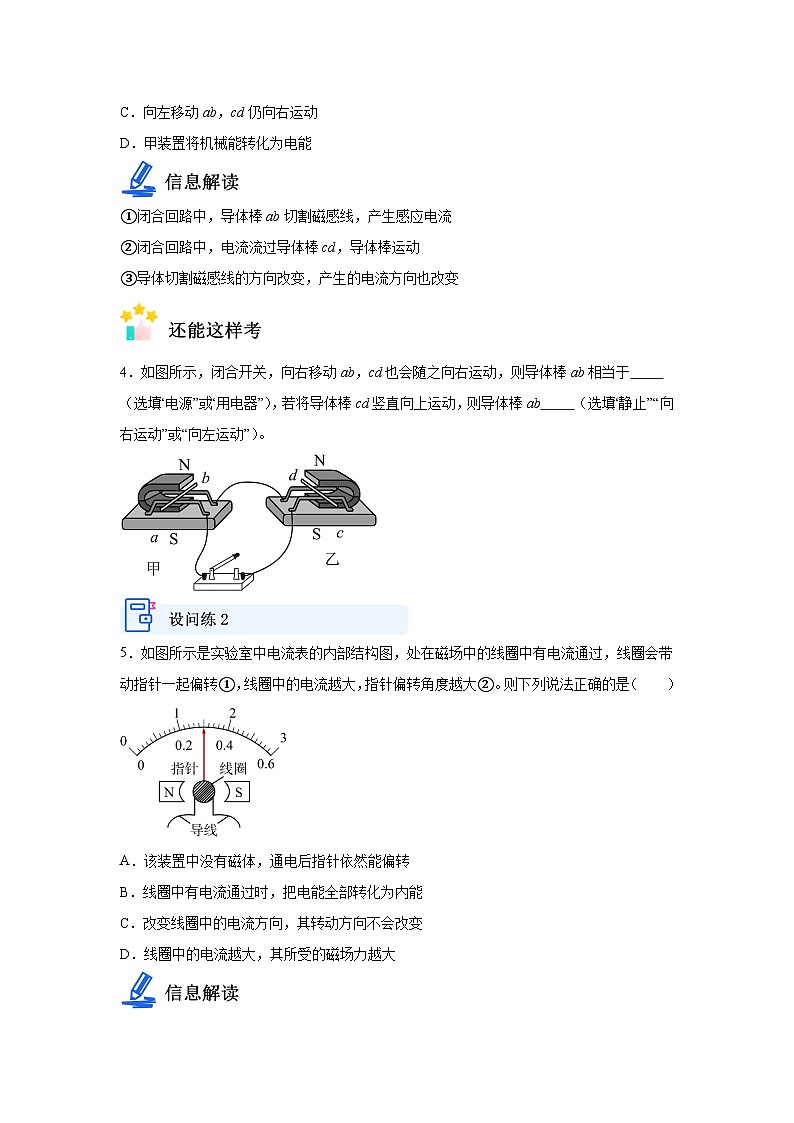

C．向左移动ab，cd仍向右运动
D．甲装置将机械能转化为电能
①闭合回路中，导体棒ab切割磁感线，产生感应电流
②闭合回路中，电流流过导体棒cd，导体棒运动
③导体切割磁感线的方向改变，产生的电流方向也改变
4．如图所示，闭合开关，向右移动ab，cd也会随之向右运动，则导体棒ab相当于 （选填“电源”或“用电器”），若将导体棒cd竖直向上运动，则导体棒ab （选填“静止”“向右运动”或“向左运动”）。
5．如图所示是实验室中电流表的内部结构图，处在磁场中的线圈中有电流通过，线圈会带动指针一起偏转①，线圈中的电流越大，指针偏转角度越大②。则下列说法正确的是（ ）
A．该装置中没有磁体，通电后指针依然能偏转
B．线圈中有电流通过时，把电能全部转化为内能
C．改变线圈中的电流方向，其转动方向不会改变
D．线圈中的电流越大，其所受的磁场力越大
①先有电流，后有导体运动，是电动机原理
②电流越大，线圈受到的力越大，偏转幅度越大
6．如图所示为电流表的内部结构图，下列生活物品中与此工作原理相同的是（ ）
A．动圈式话筒B．电动机
C．电磁铁D．电磁继电器
7．如图所示是一种动圈式耳机的内部结构示意图。当音圈中有大小和方向反复变化的电流通过时，音圈带动音膜 （选填“向左”、“向右”或“左右往复”）运动。音圈之所以运动，是由于磁场对 有力的作用。
8．如图所示是一款可自行发光的儿童滑板车．滑行过程中，车轮转动发电，使车轮边缘的LED灯发光，这是利用 原理制成的。逐渐加快滑行速度，LED灯的亮度会 （选填“增强”“减弱”或“不变”），制作LED灯的材料是 （选填“半导体”或“超导体”）材料。
9．如图所示，将一闭合线圈与灵敏电流计相连，再将一通电螺线管插入闭合线圈中，闭合线圈中产生感应电流，请你分析产生此现象的原因是： ；若将通电螺线管从闭合线圈中拔出，则灵敏电流计指针 （选填“会”或“不会”）偏转。
电动机
发电机
原理图
工作原理
通电导体在磁场中受到力的作用
电磁感应
能量转化
电能→机械能
机械能→电能
装置
有电源
无电源，有灵敏电流计或灯泡
特点
先有电，导体才运动
导体先运动，才有电
参考答案：
1．B
【详解】运动时，磁铁在管中反复运动，线圈的输出电流随之不停地变化，显示出运动步数。结合方法指导中发电机的特点，导体先运动才有电，即计步器的原理是电磁感应。
A．图示是奥斯特实验电路图，说明电流周围有磁场，故A不符合题意；
B．图示是电磁感应的实验探究，说明磁能生电，故B符合题意；
C．图示是探究通电导体在磁场中受到力的作用，是发动机的工作原理，故C不符合题意；
D．图示是探究电磁铁磁场强弱与线圈匝数的关系，利用的是电流的磁效应，故D不符合题意。
故选B。
2．D
【详解】AB．由图乙知，闭合电路的部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流，灵敏电流计的指针才会偏转，即门禁的工作原理是电磁感应现象；将门禁卡靠近读卡器时，读卡器中会产生感应电流，机械能转化为电能，与发电机的工作原理相同，故AB错误；
C．导体上下运动时，没有切割磁感线，因此不会产生感应电流，灵敏电流计指针不会偏转，C错误；
D．磁体左右运动时，导体切割磁感线，电路中产生感应电流，灵敏电流计指针偏转，D正确。
故选D。
3．D
【详解】A．甲装置中导体棒ab向右运动，切割磁感线产生感应电流，相当于发电机，故A错误；
B．感应电流流过导体棒cd，在磁场作用下，导体棒cd向右运动，乙装置相当于电动机，故B错误；
C．向左移动ab，会切割磁感线产生感应电流，由右手定则得，产生的感应电流方向为b到a。感应电流流过cd，在磁场作用下，cd会运动。由左手定则得，cd向左运动，故C错误；
D．甲装置中导体棒ab向右运动，切割磁感线产生感应电流，将机械能转化为电能，故D正确。
故选D。
4． 电源 静止
【详解】[1]由图可知，闭合开关，将导体棒水平向右移动，此时闭合电路的一部分导体在磁场中做切割磁感线运动，故导体中会有感应电流产生，这是利用电磁感应现象的原理实现的，此时导体棒相当于电源。
[2]如果导体棒竖直向上运动，是沿着磁感线运动，没有切割磁感线，所以电路中不会产生感应电流，所以此时导体棒不会运动。
5．D
【详解】A．根据题意知道，该装置其制成原理即通电线圈在磁场中受力转动。所以，该装置中如果没有磁体，通电线圈不会受到磁场力作用，指针不会偏转，故A错误；
B．电流具有热效应，所以，线圈中有电流通过时，电能转化为机械能和内能，故B错误；
C．通电导体在磁场中受力的方向与电流方向和磁场的方向有关，所以，改变线圈中的电流方向，其转动方向会发生改变，故C错误；
D．电流越大，线圈受到的磁场力越大，所以，可以利用电流表指针的偏转角度来体现电路中电流的大小，故D正确。
故选D。
6．B
【详解】由题意可知，电流表的工作原理：通电线圈在磁场中受力而转动，与电动机原理相同。
A．动圈式话筒是利用电磁感应的原理工作的，故A不符合题意；
B．电动机是利用通电导体在磁场中受到力的作用的原理工作的，故B符合题意；
C．电磁铁是利用电流的磁效应原理工作的，故C不符合题意；
D．电磁继电器的主要部件是电磁铁，是利用电流的磁效应原理工作的，D不符合题意。
故选B。
7． 左右往复 通电导体
【详解】[1][2]当音圈中有大小和方向反复变化的电流通过时，因为音圈电流方向改变，音圈在磁场中受力的方向改变，音圈带动音膜左右往复运动；音圈之所以运动，是由于磁场对通电导体有力的作用。
8． 电磁感应 增强 半导体
【详解】[1]当车轮转动时可自行发电，使车轮边缘的LED灯发光，此时机械能转化为电能，是利用电磁感应原理制成的。
[2]逐渐加快滑行速度，滑行越快机械能转化为电能的速度越快，LED灯的亮度会增强。
[3]LED灯中发光的是二极管，二极管是由半导体材料制成的，所以制作LED灯的材料是半导体材料。
9． 见解析 会
【详解】[1]通电螺线管周围存在磁场，将其插入闭合线圈中时，线圈在磁场中做切割磁感线运动，从而产生感应电流。
[2]若将通电螺线管从闭合线圈中拔出，线圈切割磁感线，会产生感应电流，灵敏电流计指针会偏转。
