2024年甘肃省武威十七中中考物理一模试题（原卷版+解析版）
展开
这是一份2024年甘肃省武威十七中中考物理一模试题（原卷版+解析版），文件包含2024年甘肃省武威十七中中考物理一模试题原卷版docx、2024年甘肃省武威十七中中考物理一模试题解析版docx等2份试卷配套教学资源，其中试卷共27页， 欢迎下载使用。

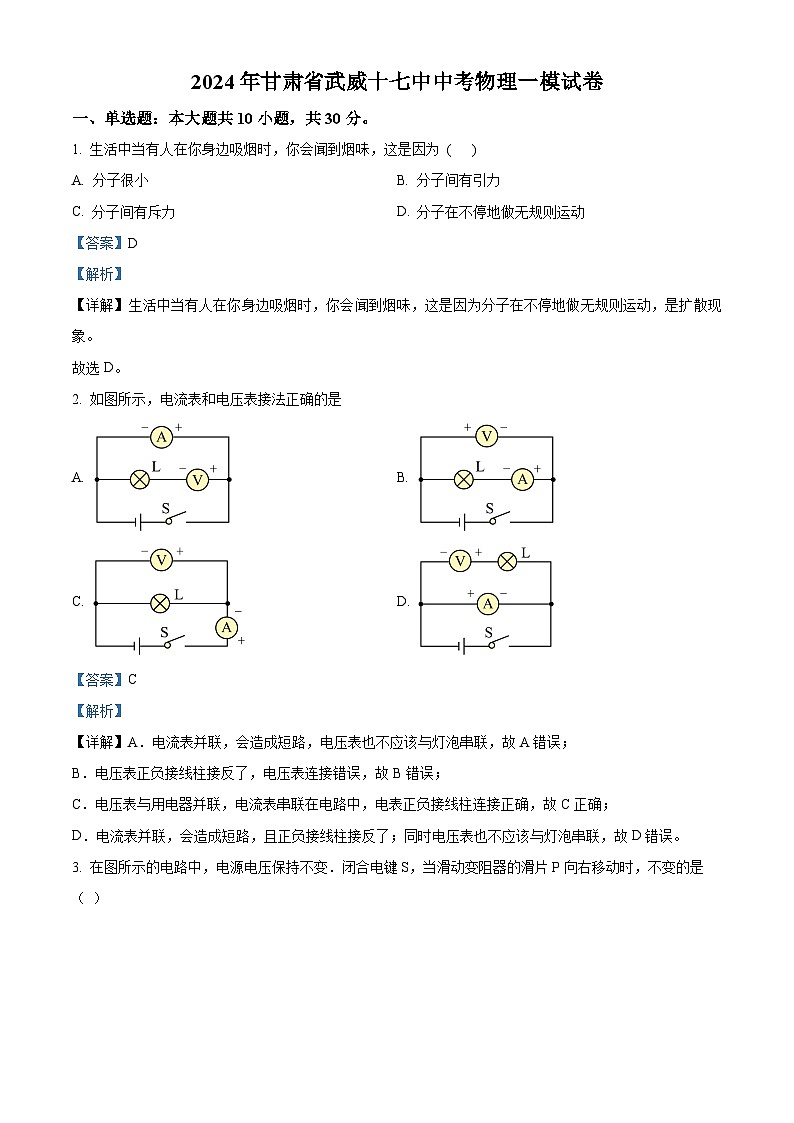

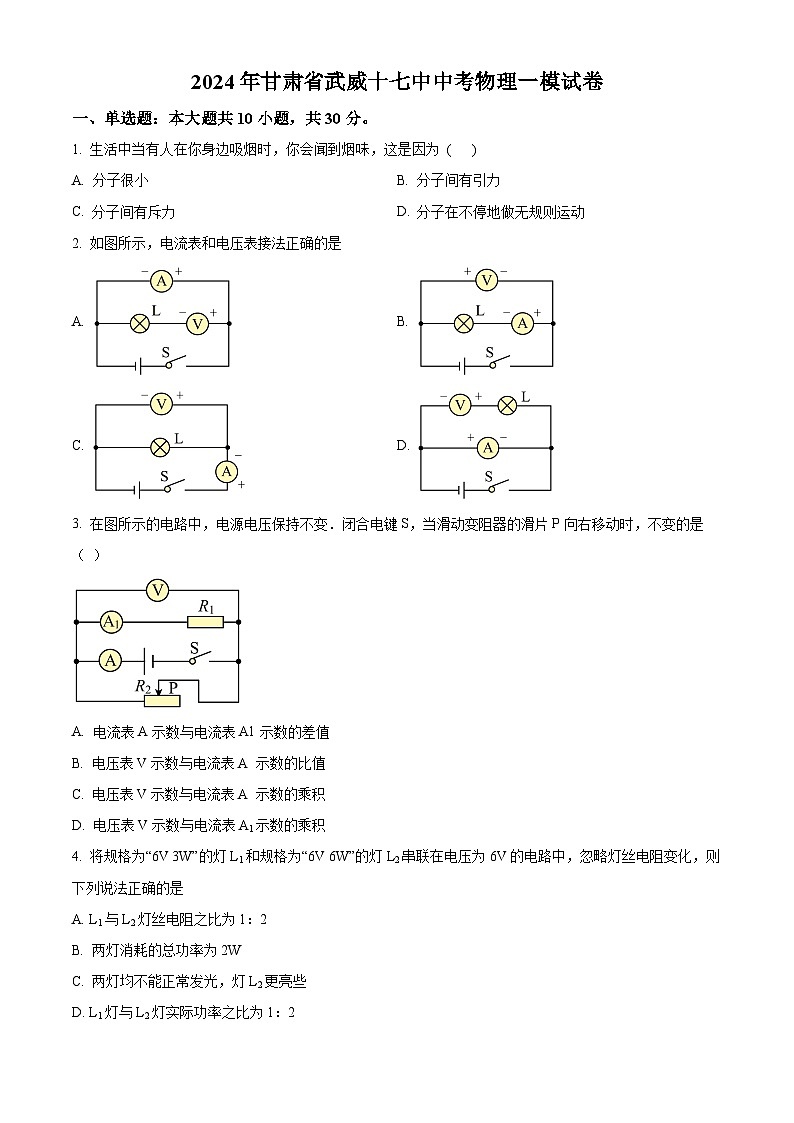

1. 生活中当有人在你身边吸烟时，你会闻到烟味，这是因为 ( )
A. 分子很小B. 分子间有引力
C. 分子间有斥力D. 分子在不停地做无规则运动
【答案】D
【解析】
【详解】生活中当有人在你身边吸烟时，你会闻到烟味，这是因为分子在不停地做无规则运动，是扩散现象。
故选D。
2. 如图所示，电流表和电压表接法正确的是
A. B.
C. D.
【答案】C
【解析】
【详解】A．电流表并联，会造成短路，电压表也不应该与灯泡串联，故A错误；
B．电压表正负接线柱接反了，电压表连接错误，故B错误；
C．电压表与用电器并联，电流表串联在电路中，电表正负接线柱连接正确，故C正确；
D．电流表并联，会造成短路，且正负接线柱接反了；同时电压表也不应该与灯泡串联，故D错误。

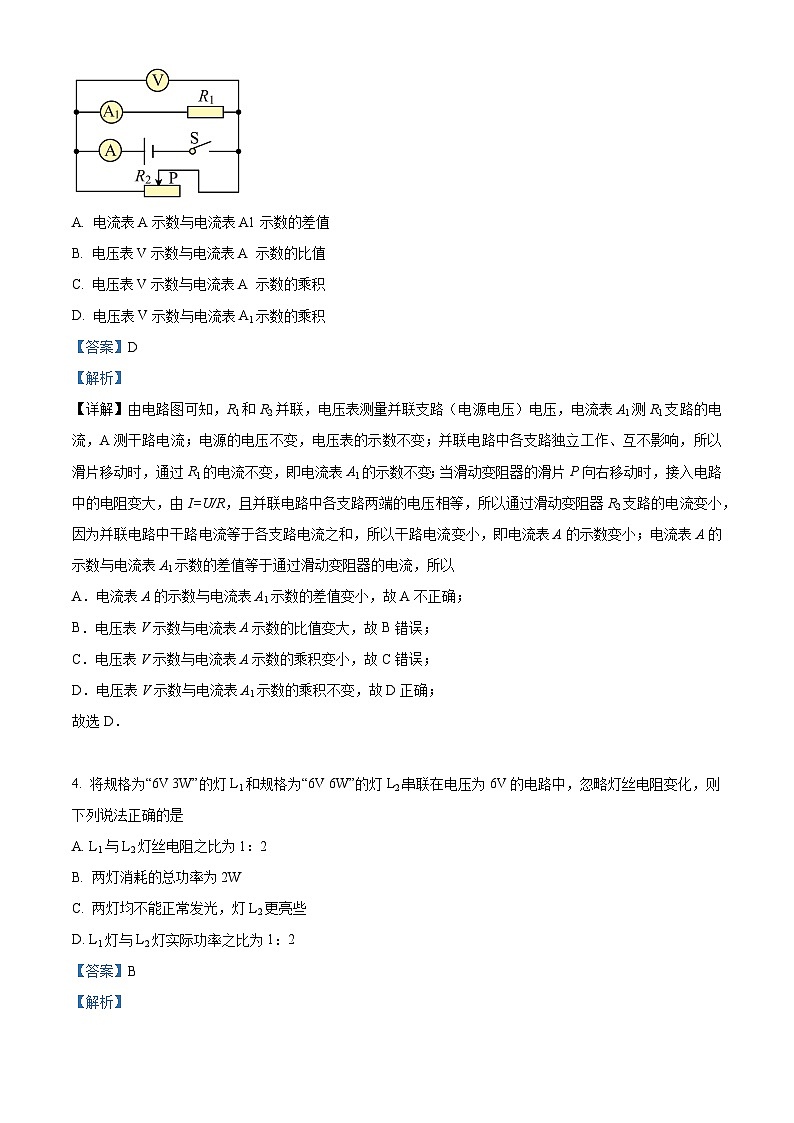

3. 在图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，不变的是（ ）
A. 电流表A示数与电流表A1示数的差值
B. 电压表V示数与电流表A 示数的比值
C. 电压表V示数与电流表A 示数的乘积
D. 电压表V示数与电流表A1示数的乘积
【答案】D
【解析】
【详解】由电路图可知，R1和R2并联，电压表测量并联支路（电源电压）电压，电流表A1测R1支路的电流，A测干路电流；电源的电压不变，电压表的示数不变；并联电路中各支路独立工作、互不影响，所以滑片移动时，通过R1的电流不变，即电流表A1的示数不变；当滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，由I=U/R，且并联电路中各支路两端的电压相等，所以通过滑动变阻器R2支路的电流变小，因为并联电路中干路电流等于各支路电流之和，所以干路电流变小，即电流表A的示数变小；电流表A的示数与电流表A1示数的差值等于通过滑动变阻器的电流，所以
A．电流表A的示数与电流表A1示数的差值变小，故A不正确；
B．电压表V示数与电流表A示数的比值变大，故B错误；
C．电压表V示数与电流表A示数的乘积变小，故C错误；
D．电压表V示数与电流表A1示数的乘积不变，故D正确；
故选D．
4. 将规格为“6V 3W”的灯L1和规格为“6V 6W”的灯L2串联在电压为6V的电路中，忽略灯丝电阻变化，则下列说法正确的是
A. L1与L2灯丝电阻之比为1：2
B. 两灯消耗的总功率为2W
C. 两灯均不能正常发光，灯L2更亮些
D. L1灯与L2灯实际功率之比为1：2
【答案】B
【解析】

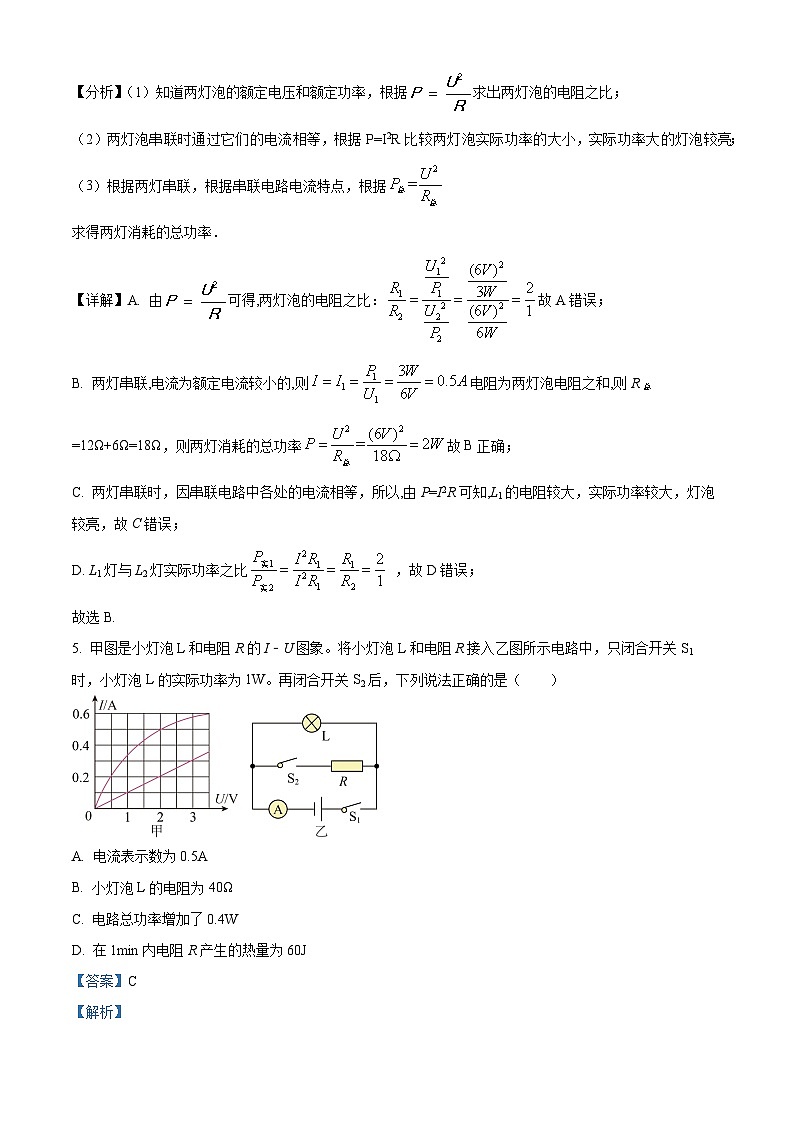

【分析】（1）知道两灯泡的额定电压和额定功率，根据求出两灯泡的电阻之比；
（2）两灯泡串联时通过它们的电流相等，根据P=I2R比较两灯泡实际功率的大小，实际功率大的灯泡较亮；
（3）根据两灯串联，根据串联电路电流特点，根据
求得两灯消耗的总功率．
【详解】A. 由可得,两灯泡的电阻之比：故A错误；
B. 两灯串联,电流为额定电流较小的,则电阻为两灯泡电阻之和,则R总=12Ω+6Ω=18Ω，则两灯消耗的总功率故B正确；
C. 两灯串联时，因串联电路中各处的电流相等，所以,由P=I2R可知,L1的电阻较大，实际功率较大，灯泡较亮，故C错误；
D. L1灯与L2灯实际功率之比 ，故D错误；
故选B.

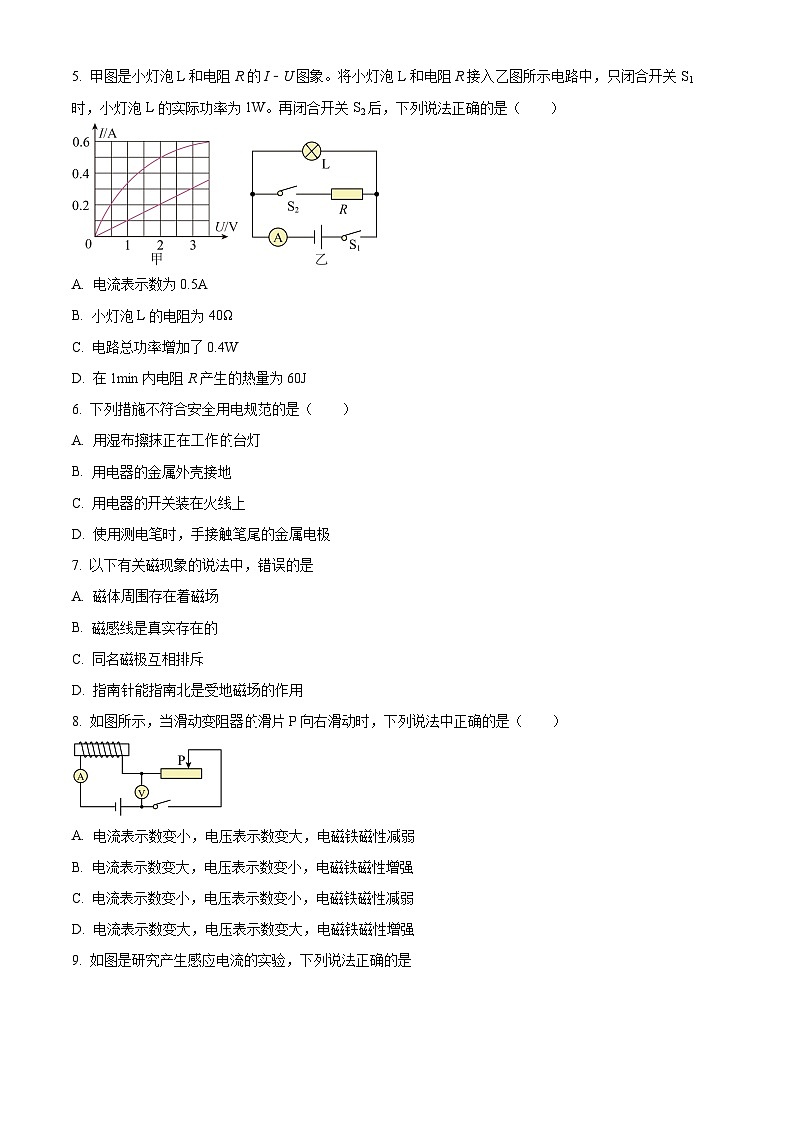

5. 甲图是小灯泡L和电阻R的I﹣U图象。将小灯泡L和电阻R接入乙图所示电路中，只闭合开关S1时，小灯泡L的实际功率为1W。再闭合开关S2后，下列说法正确的是（ ）
A. 电流表示数为0.5A
B. 小灯泡L的电阻为40Ω
C. 电路总功率增加了0.4W
D. 在1min内电阻R产生的热量为60J
【答案】C
【解析】
【详解】由图乙可知，只闭合S1时，电路为小灯泡L的简单电路，电流表测电路中的电流，由图甲可知，当通过小灯泡L的电流为IL＝0.5A时，小灯泡L两端的电压为UL＝2V，小灯泡的实际功率为
符合题意,因此电源电压为
U＝UL＝2V
A．由图乙可知，再闭合S2时， 小灯泡L与电阻R并联，电流表测干路电流，因为并联电路中各个支路之间互不影响，所以再闭合S2时，通过小灯泡L的电流仍然为0.5A，小灯泡L两端的电压仍为2V，由并联电路的电压特点可知，电阻R两端的电压为
UR＝UL＝2V
由图甲可知，此时通过R的电流为IR＝0.2A，由并联电路的电流特点可知，此时干路电流为
I=IL+IR=0.5A+0.2A=0.7A
因此电流表示数为0.7A，故A错误；
B．由欧姆定律可知，小灯泡L的电阻为
故B错误；
C．电路总功率增加量
故C正确；
D．1min内电阻R产生的热量为
QR＝WR＝URIRt＝2V×0.2A×60s＝24J
故D错误。
故选C。
6. 下列措施不符合安全用电规范是（ ）
A. 用湿布擦抹正在工作的台灯
B. 用电器的金属外壳接地
C. 用电器的开关装在火线上
D. 使用测电笔时，手接触笔尾的金属电极
【答案】A
【解析】
【详解】A．不纯净的水是导体，用湿布擦抹正在工作的台灯时，可能会因湿抹布导电而发生触电事故，故A不符合安全用电原则；
B．带有金属外壳的用电器，其金属外壳一定要接地，以防用电器外壳带电，会危及人身安全．故B符合安全用电原则；
C．控制家用电器的开关应安装在火线上，这样，断开开关时，用电器不带电，故C符合安全用电原则；
D．使用测电笔时，手要接触笔尾金属体．这样测电笔才能正常工作，故D符合安全用电原则．
7. 以下有关磁现象的说法中，错误的是
A. 磁体周围存在着磁场
B. 磁感线是真实存在的
C. 同名磁极互相排斥
D. 指南针能指南北是受地磁场的作用
【答案】B
【解析】
【分析】A、磁场存在于磁体的周围，是真实存在的；
B、由磁感线的概念来判断；
C、由磁极间的相互作用规律判断；
D、由地磁两极与地理两极的关系判断．
【详解】A. 磁体周围存在着磁场，磁体间的作用就是通过磁场完成的，说法正确，不符合题意；
B. 由于磁场是看不见、摸不着的，为了形象地描述磁场，而引入了磁感线的概念，它不是真实存在的，故说法是错误的；符合题意；
C. 由同名磁极相互排斥、异名磁极相互吸引知，说法正确；不符合题意；
D. 地磁两极与地理两极的关系为：地磁北极在地理南极附近，地磁南极在地理的北极附近，指南针能指南北是受地磁场的作用，说法正确；不符合题意．
故选B.
8. 如图所示，当滑动变阻器的滑片P向右滑动时，下列说法中正确的是（ ）
A. 电流表示数变小，电压表示数变大，电磁铁磁性减弱
B. 电流表示数变大，电压表示数变小，电磁铁磁性增强
C. 电流表示数变小，电压表示数变小，电磁铁磁性减弱
D. 电流表示数变大，电压表示数变大，电磁铁磁性增强
【答案】A
【解析】
【详解】由电路图可知，电磁铁与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。当闭合开关S，滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，即电流表的示数变小；由于电路中的电流变小，电磁铁磁性减弱，电磁铁两端的电压变小，根据串联电路中总电压等于各分电压之和可知，滑动变阻器两端的电压变大，即电压表的示数变大；由上分析知，A正确，BCD错误。
故选A。

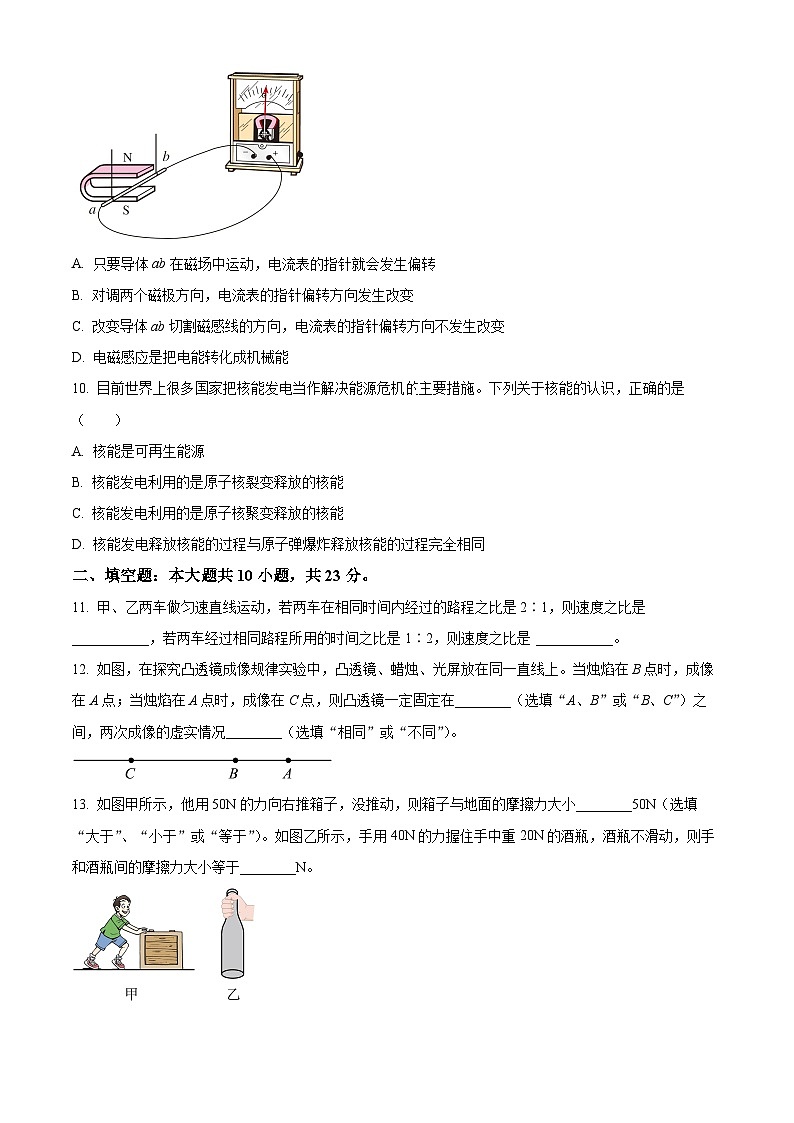

9. 如图是研究产生感应电流的实验，下列说法正确的是
A. 只要导体ab在磁场中运动，电流表的指针就会发生偏转
B. 对调两个磁极方向，电流表的指针偏转方向发生改变
C. 改变导体ab切割磁感线的方向，电流表的指针偏转方向不发生改变
D. 电磁感应是把电能转化成机械能
【答案】B
【解析】
【详解】A．闭合电路的一部分导体在磁场中切割磁感线运动时，电路中才产生感应电流，电流表的指针才发生偏转；若导体ab在磁场中运动时没有切割磁感线，则电流表的指针不会发生偏转，故A项说法错误．
B．切割磁感线的方向不变，对调两个磁极方向，则感应电流的方向改变，电流表的指针偏转方向发生改变，故B项说法正确．
C．磁场方向不变，改变导体ab切割磁感线的方向，则感应电流的方向改变，电流表的指针偏转方向发生改变，故C项说法错误．
D．电磁感应是把机械能转化为电能，故D项说法错误．
10. 目前世界上很多国家把核能发电当作解决能源危机的主要措施。下列关于核能的认识，正确的是（ ）
A. 核能是可再生能源
B. 核能发电利用的是原子核裂变释放的核能
C. 核能发电利用的是原子核聚变释放的核能
D. 核能发电释放核能的过程与原子弹爆炸释放核能的过程完全相同
【答案】B
【解析】
【详解】A．核能是核燃料产生的，核燃料不是可再生能源，故A错误；
B．核能发电是利用原子核裂变释放的能量来发电的，故B正确；
C．核能发电是利用原子核裂变释放的核能，目前核聚变发电技术尚不成熟，故C错误；
D．核电站和原子弹都是利用裂变的链式反应释放出巨大能量的原理制成的，其中在核电站中链式反应的速度和规模是人为控制的，而原子弹的裂变过程是不加控制的，故D错误。
故选B。
二、填空题：本大题共10小题，共23分。
11. 甲、乙两车做匀速直线运动，若两车在相同时间内经过的路程之比是2∶1，则速度之比是 ___________，若两车经过相同路程所用的时间之比是1∶2，则速度之比是 ___________。
【答案】 ①. 2∶1 ②. 2∶1
【解析】
【详解】[1]根据题意知道，时间相同时，路程之比是2∶1，由知道，速度之比是2∶1。
[2]根据题意知道，路程相同时，时间之比是1∶2，所以，由知道，速度之比为2∶1。
12. 如图，在探究凸透镜成像规律实验中，凸透镜、蜡烛、光屏放在同一直线上。当烛焰在B点时，成像在A点；当烛焰在A点时，成像在C点，则凸透镜一定固定在________（选填“A、B”或“B、C”）之间，两次成像的虚实情况________（选填“相同”或“不同”）。
【答案】 ① B、C ②. 不同
【解析】
【详解】[1]当烛焰在B点时，成像在A点；当烛焰在A点时，成像在C点，由于凸透镜成实像时光路可逆，故在B点和在A点成像情况不同；故一次成的是实像，一次成的是虚像；由于A、B间的距离小于A、C间的距离，故当烛焰在B点时，成的是虚像，像与物体在凸透镜的同一侧，故凸透镜应该在B的左边；当烛焰在A点时，成像在C点，成的是实像，凸透镜应在AC之间，故凸透镜的位置应该在BC之间。
[2]当烛焰在B点时，成虚像，当烛焰在A点时，成实像，所以两次成像的虚实情况不同。
13. 如图甲所示，他用50N的力向右推箱子，没推动，则箱子与地面的摩擦力大小________50N（选填“大于”、“小于”或“等于”）。如图乙所示，手用40N的力握住手中重20N的酒瓶，酒瓶不滑动，则手和酒瓶间的摩擦力大小等于________N。
【答案】 ①. 等于 ②. 20
【解析】
【详解】[1]用50N的力向右推箱子，没推动，箱子静止在地面上，处于平衡状态，推力与摩擦力是平衡力，大小相等，因此箱子与地面的摩擦力等于50N。
[2]手用40N的力握住手中重20N的酒瓶，酒瓶静止，处于平衡状态，酒瓶的重力与受到的摩擦力是平衡力，大小相等，因此手和酒瓶间的摩擦力大小等于20N。
14. 火柴头在火柴盒上轻轻划过就能擦燃，从能量转化的角度讲，是将机械能转化为________能，这是通过________的方式实现的．
【答案】 ①. 内 ②. 做功
【解析】
【详解】火柴头在火柴盒上轻轻划过，火柴盒会对火柴做功，火柴的内能增大，温度升高．这是通过做功的方式改变火柴头的内能；
当温度达到火柴头的燃点时就会擦燃，因此，火柴燃烧是将机械能转化为内能．
点睛：做功可以改变物体的内能，当外界对物体做功时，物体的内能增大；当物体对外界做功时，物体的内能就会减小；
15. 将一金属块放入盛满水的杯中后沉入杯底，有20g的水溢出，此时金属块所受的浮力为_______N（g取10 N/kg）；若将它放入盛满酒精的杯中，则溢出酒精_______g（酒精的密度为0.8 g/cm3 ）。
【答案】 ①. 0.2 ②. 16
【解析】
【详解】[1]根据阿基米德原理，浸在水中的物体所受的浮力等于排开水的重力，则
[2]物体浸没在水中溢出水的体积等于物体体积
当物体放入盛满酒精的杯中时，溢出酒精的体积等于物体体积，为
溢出酒精的质量为
16. 如图甲所示的电路中，电灯L1的电阻为10 Ω，开关闭合后， 、 的示数分别如图乙所示，则 的示数为________V，L2两端的电压为________V，通过L1的电流为________A.
【答案】 ①. 5.5 ②. 2.5 ③. 0.3
【解析】
【详解】试题分析：观察电路图可见，测量的是L2两端电压，测量的是电源电压（L1、L2串联总电压），根据串联电路电压规律可知示数大于示数,对照图2乙可知，指针偏转角度小于指针偏转角度，故使用的量程是0—15V，使用的量程是0—3V，则的示数为5.5V，L2两端的电压（的示数）为2.5V,根据欧姆定律得通过L1的电流为
考点：电压表示用，电路综合分析，电压表读数，欧姆定律，串联电路电压规律．
17. 定值电阻R1和R2分别标有“10Ω，0.8A”和“20Ω，0.6A”的字样，现将它们串联起来接到某电源两端，为了不损坏电阻，该电源电压不能超过_______；若将它们并联起来，在不损坏电阻的情况下，干路上最大电流是_______。
【答案】 ①. 18 ②. 1.2
【解析】
【详解】[1]两电阻串联时，因电路中各处的电流相等，所以为使两电阻都不烧坏，电路中的最大电流为0.6A；因串联电路中总电阻等于各分电阻之和，电源电压最大
[2]根据欧姆定律可得，两电阻两端允许加的最大电压
因并联电路中各支路两端的电压相等所以，为使两电阻都不烧坏，电路两端允许加的最大电压是8V；此时通过R1电阻的电流0.8A不变，通过R2电阻的电流
因并联电路中干路电流等于各支路电流之和，干路的最大电流
18. 如图是铱帆家的电能表，由表盘上的信息可知，她家的用电器已经消耗了____kW·h的电能。铱帆家有一台烤面包机，铭牌上标有“220V 800W”的字样，某次烤面包机单独工作3min时，电能表的转盘转了90转，则此次烤面包机消耗的电能是____ J；此烤面包机的实际功率为_____ W。
【答案】 ①. 262.7 ②. 1.08×105 ③. 600
【解析】
【详解】[1]电能表表盘数据最后一位是小数点，单位为kW·h，由图可知铱帆家的用电器已经消耗了262.7kW·h的电能；
[2]由题意可知用电器消耗的电能为
W=kW·h=0.03kW·h=0.03×3.6×106=1.08×105J
[3] 由题意可知烤面包机工作时间为3min，即为180s，所以烤面包机的实际功率
P===600W
19. 如图所示，在电磁铁的正上方用弹簧挂一条形磁铁，将开关闭合后，滑片P从a端到b端的滑动过程中，弹簧的长度会变 ____________________ （填“长”或“短”），这是因为电磁铁的磁性随着电流的增大而 ___________________ 。
【答案】 ①. 短 ②. 增强
【解析】
【详解】[1][2]由图可知，电流从螺线管的上端流入，下端流出，右手握住螺线管，使四指指向电流方向，则螺线管的上端为S极、下端为N极；据同名磁极相互排斥可知，条形磁铁受到向上的排斥力；当滑片P从a端到b端的滑动过程中，变阻器的阻值变小，电路中的电流变大，因此，电磁铁的磁性变强，条形磁铁受到的排斥力变大，故弹簧会变短一些。
20. 如图所示，将闭合电路中的导线ab放在蹄形磁体的磁场中，导线ab左右运动时，电流表指针_____，这一过程中，该装置将_____转化为电能。这一现象在生活中的应用有_____。
【答案】 ①. 偏转 ②. 机械能 ③. 发电机
【解析】
【详解】[1]由电磁感应现象，当闭合电路的部分导体在磁场中做切割磁感线的运动时，电路中会产生感应电流，故导线ab左右运动时，电路中会产生感应电流，电流表指针会偏转。
[2][3]由电磁感应现象，当闭合电路的部分导体在磁场中做切割磁感线的运动时，电路中会产生感应电流，这一过程中消耗了机械能，得到了电能，是机械能转化成了电能。日常生活中发电机是将机械能转化电能的装置，与电磁感应现象的原理相同，故电磁感应现象日常应用有发电机。
三、作图题：本大题共3小题，共6分。
21. 如图所示，盛水杯置于斜面上，杯里的水中有一小球处于静止状态，请在图中画出小球所受浮力和杯子对斜面压力的示意图。
【答案】
【解析】
【详解】图示中，小球所受的浮力竖直向上，作用在小球的重心上；杯子对斜面的压力作用在斜面上，方向垂直于斜面向下。作图如下
22. 请在图中画出两入射光线通过凸透镜后的光线。
【答案】
【解析】
【详解】对于凸透镜，过光心的光线经凸透镜后方向不变；平行于主光轴的光线经凸透镜折射后折射光线通过焦点，如图所示：
23. 请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路．
【答案】
【解析】
【详解】首先辨别图中三根线地线、火线、零线．灯泡接法：火线进入开关，经灯泡连到零线，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．如图所示：
四、实验探究题：本大题共2小题，共14分。
24. 小明在探究影响压力作用效果的因素时，取三个质量相同的圆柱形容器A、B、C，它们底面积的关系是。在三个容器中分别倒入适量的水和盐水，其中A、C两容器中液体质量相等。将它们分别放在三块相同的海绵上，如图甲、乙、丙所示。
（1）实验过程中可以通过观察________ 来比较压力的作用效果；
（2）比较乙、丙两图所示的实验，受力面积相同时，_______ 越大，压力作用效果越明显；
（3）比较_______ 两图所示的实验，可以得出压力作用效果与受力面积的关系。
（4）①小明还想利用这些器材探究影响液体压强的因素，于是他找来一个如图丁所示的压强计，将其探头放入A、B两容器中，保持探头在两种液体中的深度相同，发现探头在盐水中时，U形管左右两侧液面的高度差较_______（选填“大”、“小”），说明在深度相同时，________ 越大，液体压强越大；
②小华认为：液体内部某处到容器底的距离越大，其压强越小。为研究此问题，如图戊所示，小华在a、b图中保持金属盒的位置不变，往b容器内加水，当水面到容器底的距离L满足条件________，对比a图，可说明小华的观点是错误的。
【答案】 ①. 海绵的凹陷程度 ②. 压力 ③. 甲、丙 ④. 大 ⑤. 液体密度 ⑥.
【解析】
【详解】（1）[1]实验中是通过观察海绵的凹陷程度来比较压力作用效果的，海绵的凹陷程度越大，压力的作用效果越明显，属转换法的应用。
（2）[2]比较乙、丙两图所示的实验，受力面积相同，丙中压力大，海绵的凹陷程度更明显，可得结论：受力面积相同时，压力越大，压力作用效果越明显。
（3）[3]A、C两容器中液体质量相等，比较甲、丙两图，压力相同，受力面积不相同，甲的受力面积大，压力的作用效果不明显，故可知：压力作用效果与受力面积的关系。
（4）①[4][5]将压强计的探头放入A、B两容器中，保持探头在两种液体中的深度相同，发现探头在盐水中时，U形管左右两侧液面的高度差较大，说明在深度相同时，液体密度越大，液体压强越大。
②[6]小华认为：液体内部某处到容器底的距离越大，其压强越小；为研究此问题，小华在b图中保持金属盒的位置不变，即金属盒到容器底的距离保持11cm不变，往容器内加水；对比a图，要说明小华的观点是错误的，b图中液体内部某处到容器底的距离较大时，其金属盒受到水的压强应大于或等于a图中金属盒受到水的压强，根据可知，b图中金属盒所处的深度应大于或等于a图中金属盒所处的深度，a图中金属盒所处的深度
b图中水面到容器底的距离需要满足
。
25. 如图所示小蕾同学在研究“电流通过导体产生热量多少与电流、电阻是否有关”时，采用了如图所示的实验装置，其中a、b、c、d四个相同的容器密闭着等量空气，将1、2和3、4导线分别接到电源两端．
（1）实验中通过观察U形管中________________的变化来比较电流通过电阻丝产生热量的多少．这种实验方法叫________________．下面实验也用这种实验方法的是_________．
A．认识电压时，我们用水压来类比
B．用光线来描述光通过的路径
C．把敲响的音叉来接触水面，看有没有溅起水花，来判断音叉有没有振动
D．用斜面和小车来研究阻力对物体的影响
（2）装置中U形管_________（选填“是”或“不是”）连通器.
（3）甲图所示的装置是用来研究电流通过电阻丝产生的热量与__________的关系，通电一段时间, ______(选填“a”或“b”)容器中电流产生的热量较多．
（4）乙图所示的实验装置是用来研究电流通过电阻丝产生的热量与__________的关系，通电一段时间，________(选填“c”或“d”)容器中电流产生的热量多．
【答案】 ①. 液面高度差 ②. 转换法 ③. C ④. 不是 ⑤. 电阻 ⑥. b ⑦. 电流 ⑧. c
【解析】
【详解】（1）电流通过导体产生热量的多少不能直接观察，但气体温度的变化可以通过液面高度差的变化来反映，这种研究方法叫转化法；
A、电流不能直接观察，水流能够直接观察，利用能够直接观察的水流说明电流的形成和作用，采用的是类比法；
B、在研究光的传播时，利用光线反映光的本质，间接的研究光的传播，研究起来更方便、更形象，采用的是模型法；
C、把敲响的音叉接触水面，看有没有溅起水花，来判断音叉有没有振动，把音叉的振动通过水花来体现，运用了转化法；
D、水平面越光滑，小车所受阻力越小，运动距离越远，如果小车不受力，小车将做匀速直线运动；本实验用到了实验推理的研究方法，故选C；
（2）U形管本身是一个连通器，但图中的U形管，一端被封闭，不符合“两端开口，底部连通”这一特点，因此，不是连通器；
（3）如图甲，两个电阻串联在电路中，电流相同，通电时间相同，电阻不同，运用控制变量法，探究电流产生热量跟电阻的关系；通过一段时间，b容器中电流产生的热量较多，该容器的电阻最大；
（4）图乙装置中一个5Ω的电阻与两个5Ω的电阻并联后再串联，根据串联电路的电流特点可知，右端两个电阻的总电流和左端的电阻电流相等，即I右 =I左 ，两个5Ω的电阻并联，根据并联电路的电流特点知I右 =I内 +I外，所以，I左 ＞I内 ，烧瓶内的电阻值都是5Ω，阻值相等，通电时间相等，电流不同，运用控制变量法，探究电流产生热量跟电流的关系；通过一段时间，c容器中电流产生的热量多．
五、计算题：本大题共4小题，共17分。
26. 如图所示，请在虚线框内画出与实物电路图相对应的电路图．
【答案】如下图所示
【解析】
【详解】电路图就是用元件符号把电路的实际连接情况表示出来的图形；从实物图中可以看出灯泡与电流表串联连接，从电源正极出发，依次经过电流表、灯泡和开关，然后回到电源负极即可，如图所示：
27. 小明家新买来一台容积为80L的天然气热水器，小明学习了热效率的知识后，尝试估测该热器的热效率，当它进满水时，且“出水温度”设置为40℃后，开始加热，当水温达到40℃时，自动停止加热，已知当时自来水的温度是20℃，加热前天然气表的示数为69.9m3，停止加热后变为70.1m3，天然气的热值，水的比热容，。求：
（1）水箱中水的质量；
（2）水箱中水吸收的热量；
【答案】（1）80kg；（2）
【解析】
【详解】解：（1） 容积为80L的天然气热水器，则水箱中水的体积为
由得水箱中水的质量为
（2）由题意可得，水吸收的热量为
答：（1）水箱中水的质量为80kg；
（2）水箱中水吸收的热量为。
28. 如图所示的电路中，电源电压U不变，r、和均为定值电阻，其中，，为单刀单掷开关，为单刀双掷开关。闭合，将掷于1端，电压表V的示数，将切换到2端，电压表V的示数。求：
（1）电源电压U的大小；
（2）电阻的阻值。
【答案】（1）6V；（2）9Ω
【解析】
【详解】解：（1）闭合，将掷于1端，r、串联接入电路，电压表测两端的电压，由欧姆定律可得此时通过电路的电流
串联电路总电阻等于各部分电阻之和，则电路总电阻
电源电压
（2）闭合，将切换到2端，r、串联接入电路，电压表测两端的电压，串联电路总电压等于各部分电压之和，所以r两端的电压
此时通过电路的电流
串联电路各处电流相等，由欧姆定律可得电阻的阻值
答：（1）电源电压U的大小为6V。
（2）电阻的阻值为。
29. 如图所示是某电加热器工作原理的简化电路图。加热器有两档，分别是高温档和低温档，为档位自动控制开关，和均为电热丝，的阻值为。高温档工作时，干路电流为。求：
(1)加热器工作时，通过的电流大小；
(2)电热丝工作产生多少焦的热量。
【答案】(1)2A；(2)
【解析】
【分析】
【详解】(1)加热器工作时，通过的电流大小
(2) 通过电热丝的电流为
电热丝工作产生的热量为
答：(1)加热器工作时，通过电流为2A；
(2) 电热丝工作产生的热量。
1. 生活中当有人在你身边吸烟时，你会闻到烟味，这是因为 ( )
A. 分子很小B. 分子间有引力
C. 分子间有斥力D. 分子在不停地做无规则运动
【答案】D
【解析】
【详解】生活中当有人在你身边吸烟时，你会闻到烟味，这是因为分子在不停地做无规则运动，是扩散现象。
故选D。
2. 如图所示，电流表和电压表接法正确的是
A. B.
C. D.
【答案】C
【解析】
【详解】A．电流表并联，会造成短路，电压表也不应该与灯泡串联，故A错误；
B．电压表正负接线柱接反了，电压表连接错误，故B错误；
C．电压表与用电器并联，电流表串联在电路中，电表正负接线柱连接正确，故C正确；
D．电流表并联，会造成短路，且正负接线柱接反了；同时电压表也不应该与灯泡串联，故D错误。
3. 在图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，不变的是（ ）
A. 电流表A示数与电流表A1示数的差值
B. 电压表V示数与电流表A 示数的比值
C. 电压表V示数与电流表A 示数的乘积
D. 电压表V示数与电流表A1示数的乘积
【答案】D
【解析】
【详解】由电路图可知，R1和R2并联，电压表测量并联支路（电源电压）电压，电流表A1测R1支路的电流，A测干路电流；电源的电压不变，电压表的示数不变；并联电路中各支路独立工作、互不影响，所以滑片移动时，通过R1的电流不变，即电流表A1的示数不变；当滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，由I=U/R，且并联电路中各支路两端的电压相等，所以通过滑动变阻器R2支路的电流变小，因为并联电路中干路电流等于各支路电流之和，所以干路电流变小，即电流表A的示数变小；电流表A的示数与电流表A1示数的差值等于通过滑动变阻器的电流，所以
A．电流表A的示数与电流表A1示数的差值变小，故A不正确；
B．电压表V示数与电流表A示数的比值变大，故B错误；
C．电压表V示数与电流表A示数的乘积变小，故C错误；
D．电压表V示数与电流表A1示数的乘积不变，故D正确；
故选D．
4. 将规格为“6V 3W”的灯L1和规格为“6V 6W”的灯L2串联在电压为6V的电路中，忽略灯丝电阻变化，则下列说法正确的是
A. L1与L2灯丝电阻之比为1：2
B. 两灯消耗的总功率为2W
C. 两灯均不能正常发光，灯L2更亮些
D. L1灯与L2灯实际功率之比为1：2
【答案】B
【解析】
【分析】（1）知道两灯泡的额定电压和额定功率，根据求出两灯泡的电阻之比；
（2）两灯泡串联时通过它们的电流相等，根据P=I2R比较两灯泡实际功率的大小，实际功率大的灯泡较亮；
（3）根据两灯串联，根据串联电路电流特点，根据
求得两灯消耗的总功率．
【详解】A. 由可得,两灯泡的电阻之比：故A错误；
B. 两灯串联,电流为额定电流较小的,则电阻为两灯泡电阻之和,则R总=12Ω+6Ω=18Ω，则两灯消耗的总功率故B正确；
C. 两灯串联时，因串联电路中各处的电流相等，所以,由P=I2R可知,L1的电阻较大，实际功率较大，灯泡较亮，故C错误；
D. L1灯与L2灯实际功率之比 ，故D错误；
故选B.
5. 甲图是小灯泡L和电阻R的I﹣U图象。将小灯泡L和电阻R接入乙图所示电路中，只闭合开关S1时，小灯泡L的实际功率为1W。再闭合开关S2后，下列说法正确的是（ ）
A. 电流表示数为0.5A
B. 小灯泡L的电阻为40Ω
C. 电路总功率增加了0.4W
D. 在1min内电阻R产生的热量为60J
【答案】C
【解析】
【详解】由图乙可知，只闭合S1时，电路为小灯泡L的简单电路，电流表测电路中的电流，由图甲可知，当通过小灯泡L的电流为IL＝0.5A时，小灯泡L两端的电压为UL＝2V，小灯泡的实际功率为
符合题意,因此电源电压为
U＝UL＝2V
A．由图乙可知，再闭合S2时， 小灯泡L与电阻R并联，电流表测干路电流，因为并联电路中各个支路之间互不影响，所以再闭合S2时，通过小灯泡L的电流仍然为0.5A，小灯泡L两端的电压仍为2V，由并联电路的电压特点可知，电阻R两端的电压为
UR＝UL＝2V
由图甲可知，此时通过R的电流为IR＝0.2A，由并联电路的电流特点可知，此时干路电流为
I=IL+IR=0.5A+0.2A=0.7A
因此电流表示数为0.7A，故A错误；
B．由欧姆定律可知，小灯泡L的电阻为
故B错误；
C．电路总功率增加量
故C正确；
D．1min内电阻R产生的热量为
QR＝WR＝URIRt＝2V×0.2A×60s＝24J
故D错误。
故选C。
6. 下列措施不符合安全用电规范是（ ）
A. 用湿布擦抹正在工作的台灯
B. 用电器的金属外壳接地
C. 用电器的开关装在火线上
D. 使用测电笔时，手接触笔尾的金属电极
【答案】A
【解析】
【详解】A．不纯净的水是导体，用湿布擦抹正在工作的台灯时，可能会因湿抹布导电而发生触电事故，故A不符合安全用电原则；
B．带有金属外壳的用电器，其金属外壳一定要接地，以防用电器外壳带电，会危及人身安全．故B符合安全用电原则；
C．控制家用电器的开关应安装在火线上，这样，断开开关时，用电器不带电，故C符合安全用电原则；
D．使用测电笔时，手要接触笔尾金属体．这样测电笔才能正常工作，故D符合安全用电原则．
7. 以下有关磁现象的说法中，错误的是
A. 磁体周围存在着磁场
B. 磁感线是真实存在的
C. 同名磁极互相排斥
D. 指南针能指南北是受地磁场的作用
【答案】B
【解析】
【分析】A、磁场存在于磁体的周围，是真实存在的；
B、由磁感线的概念来判断；
C、由磁极间的相互作用规律判断；
D、由地磁两极与地理两极的关系判断．
【详解】A. 磁体周围存在着磁场，磁体间的作用就是通过磁场完成的，说法正确，不符合题意；
B. 由于磁场是看不见、摸不着的，为了形象地描述磁场，而引入了磁感线的概念，它不是真实存在的，故说法是错误的；符合题意；
C. 由同名磁极相互排斥、异名磁极相互吸引知，说法正确；不符合题意；
D. 地磁两极与地理两极的关系为：地磁北极在地理南极附近，地磁南极在地理的北极附近，指南针能指南北是受地磁场的作用，说法正确；不符合题意．
故选B.
8. 如图所示，当滑动变阻器的滑片P向右滑动时，下列说法中正确的是（ ）
A. 电流表示数变小，电压表示数变大，电磁铁磁性减弱
B. 电流表示数变大，电压表示数变小，电磁铁磁性增强
C. 电流表示数变小，电压表示数变小，电磁铁磁性减弱
D. 电流表示数变大，电压表示数变大，电磁铁磁性增强
【答案】A
【解析】
【详解】由电路图可知，电磁铁与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。当闭合开关S，滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，即电流表的示数变小；由于电路中的电流变小，电磁铁磁性减弱，电磁铁两端的电压变小，根据串联电路中总电压等于各分电压之和可知，滑动变阻器两端的电压变大，即电压表的示数变大；由上分析知，A正确，BCD错误。
故选A。
9. 如图是研究产生感应电流的实验，下列说法正确的是
A. 只要导体ab在磁场中运动，电流表的指针就会发生偏转
B. 对调两个磁极方向，电流表的指针偏转方向发生改变
C. 改变导体ab切割磁感线的方向，电流表的指针偏转方向不发生改变
D. 电磁感应是把电能转化成机械能
【答案】B
【解析】
【详解】A．闭合电路的一部分导体在磁场中切割磁感线运动时，电路中才产生感应电流，电流表的指针才发生偏转；若导体ab在磁场中运动时没有切割磁感线，则电流表的指针不会发生偏转，故A项说法错误．
B．切割磁感线的方向不变，对调两个磁极方向，则感应电流的方向改变，电流表的指针偏转方向发生改变，故B项说法正确．
C．磁场方向不变，改变导体ab切割磁感线的方向，则感应电流的方向改变，电流表的指针偏转方向发生改变，故C项说法错误．
D．电磁感应是把机械能转化为电能，故D项说法错误．
10. 目前世界上很多国家把核能发电当作解决能源危机的主要措施。下列关于核能的认识，正确的是（ ）
A. 核能是可再生能源
B. 核能发电利用的是原子核裂变释放的核能
C. 核能发电利用的是原子核聚变释放的核能
D. 核能发电释放核能的过程与原子弹爆炸释放核能的过程完全相同
【答案】B
【解析】
【详解】A．核能是核燃料产生的，核燃料不是可再生能源，故A错误；
B．核能发电是利用原子核裂变释放的能量来发电的，故B正确；
C．核能发电是利用原子核裂变释放的核能，目前核聚变发电技术尚不成熟，故C错误；
D．核电站和原子弹都是利用裂变的链式反应释放出巨大能量的原理制成的，其中在核电站中链式反应的速度和规模是人为控制的，而原子弹的裂变过程是不加控制的，故D错误。
故选B。
二、填空题：本大题共10小题，共23分。
11. 甲、乙两车做匀速直线运动，若两车在相同时间内经过的路程之比是2∶1，则速度之比是 ___________，若两车经过相同路程所用的时间之比是1∶2，则速度之比是 ___________。
【答案】 ①. 2∶1 ②. 2∶1
【解析】
【详解】[1]根据题意知道，时间相同时，路程之比是2∶1，由知道，速度之比是2∶1。
[2]根据题意知道，路程相同时，时间之比是1∶2，所以，由知道，速度之比为2∶1。
12. 如图，在探究凸透镜成像规律实验中，凸透镜、蜡烛、光屏放在同一直线上。当烛焰在B点时，成像在A点；当烛焰在A点时，成像在C点，则凸透镜一定固定在________（选填“A、B”或“B、C”）之间，两次成像的虚实情况________（选填“相同”或“不同”）。
【答案】 ① B、C ②. 不同
【解析】
【详解】[1]当烛焰在B点时，成像在A点；当烛焰在A点时，成像在C点，由于凸透镜成实像时光路可逆，故在B点和在A点成像情况不同；故一次成的是实像，一次成的是虚像；由于A、B间的距离小于A、C间的距离，故当烛焰在B点时，成的是虚像，像与物体在凸透镜的同一侧，故凸透镜应该在B的左边；当烛焰在A点时，成像在C点，成的是实像，凸透镜应在AC之间，故凸透镜的位置应该在BC之间。
[2]当烛焰在B点时，成虚像，当烛焰在A点时，成实像，所以两次成像的虚实情况不同。
13. 如图甲所示，他用50N的力向右推箱子，没推动，则箱子与地面的摩擦力大小________50N（选填“大于”、“小于”或“等于”）。如图乙所示，手用40N的力握住手中重20N的酒瓶，酒瓶不滑动，则手和酒瓶间的摩擦力大小等于________N。
【答案】 ①. 等于 ②. 20
【解析】
【详解】[1]用50N的力向右推箱子，没推动，箱子静止在地面上，处于平衡状态，推力与摩擦力是平衡力，大小相等，因此箱子与地面的摩擦力等于50N。
[2]手用40N的力握住手中重20N的酒瓶，酒瓶静止，处于平衡状态，酒瓶的重力与受到的摩擦力是平衡力，大小相等，因此手和酒瓶间的摩擦力大小等于20N。
14. 火柴头在火柴盒上轻轻划过就能擦燃，从能量转化的角度讲，是将机械能转化为________能，这是通过________的方式实现的．
【答案】 ①. 内 ②. 做功
【解析】
【详解】火柴头在火柴盒上轻轻划过，火柴盒会对火柴做功，火柴的内能增大，温度升高．这是通过做功的方式改变火柴头的内能；
当温度达到火柴头的燃点时就会擦燃，因此，火柴燃烧是将机械能转化为内能．
点睛：做功可以改变物体的内能，当外界对物体做功时，物体的内能增大；当物体对外界做功时，物体的内能就会减小；
15. 将一金属块放入盛满水的杯中后沉入杯底，有20g的水溢出，此时金属块所受的浮力为_______N（g取10 N/kg）；若将它放入盛满酒精的杯中，则溢出酒精_______g（酒精的密度为0.8 g/cm3 ）。
【答案】 ①. 0.2 ②. 16
【解析】
【详解】[1]根据阿基米德原理，浸在水中的物体所受的浮力等于排开水的重力，则
[2]物体浸没在水中溢出水的体积等于物体体积
当物体放入盛满酒精的杯中时，溢出酒精的体积等于物体体积，为
溢出酒精的质量为
16. 如图甲所示的电路中，电灯L1的电阻为10 Ω，开关闭合后， 、 的示数分别如图乙所示，则 的示数为________V，L2两端的电压为________V，通过L1的电流为________A.
【答案】 ①. 5.5 ②. 2.5 ③. 0.3
【解析】
【详解】试题分析：观察电路图可见，测量的是L2两端电压，测量的是电源电压（L1、L2串联总电压），根据串联电路电压规律可知示数大于示数,对照图2乙可知，指针偏转角度小于指针偏转角度，故使用的量程是0—15V，使用的量程是0—3V，则的示数为5.5V，L2两端的电压（的示数）为2.5V,根据欧姆定律得通过L1的电流为
考点：电压表示用，电路综合分析，电压表读数，欧姆定律，串联电路电压规律．
17. 定值电阻R1和R2分别标有“10Ω，0.8A”和“20Ω，0.6A”的字样，现将它们串联起来接到某电源两端，为了不损坏电阻，该电源电压不能超过_______；若将它们并联起来，在不损坏电阻的情况下，干路上最大电流是_______。
【答案】 ①. 18 ②. 1.2
【解析】
【详解】[1]两电阻串联时，因电路中各处的电流相等，所以为使两电阻都不烧坏，电路中的最大电流为0.6A；因串联电路中总电阻等于各分电阻之和，电源电压最大
[2]根据欧姆定律可得，两电阻两端允许加的最大电压
因并联电路中各支路两端的电压相等所以，为使两电阻都不烧坏，电路两端允许加的最大电压是8V；此时通过R1电阻的电流0.8A不变，通过R2电阻的电流
因并联电路中干路电流等于各支路电流之和，干路的最大电流
18. 如图是铱帆家的电能表，由表盘上的信息可知，她家的用电器已经消耗了____kW·h的电能。铱帆家有一台烤面包机，铭牌上标有“220V 800W”的字样，某次烤面包机单独工作3min时，电能表的转盘转了90转，则此次烤面包机消耗的电能是____ J；此烤面包机的实际功率为_____ W。
【答案】 ①. 262.7 ②. 1.08×105 ③. 600
【解析】
【详解】[1]电能表表盘数据最后一位是小数点，单位为kW·h，由图可知铱帆家的用电器已经消耗了262.7kW·h的电能；
[2]由题意可知用电器消耗的电能为
W=kW·h=0.03kW·h=0.03×3.6×106=1.08×105J
[3] 由题意可知烤面包机工作时间为3min，即为180s，所以烤面包机的实际功率
P===600W
19. 如图所示，在电磁铁的正上方用弹簧挂一条形磁铁，将开关闭合后，滑片P从a端到b端的滑动过程中，弹簧的长度会变 ____________________ （填“长”或“短”），这是因为电磁铁的磁性随着电流的增大而 ___________________ 。
【答案】 ①. 短 ②. 增强
【解析】
【详解】[1][2]由图可知，电流从螺线管的上端流入，下端流出，右手握住螺线管，使四指指向电流方向，则螺线管的上端为S极、下端为N极；据同名磁极相互排斥可知，条形磁铁受到向上的排斥力；当滑片P从a端到b端的滑动过程中，变阻器的阻值变小，电路中的电流变大，因此，电磁铁的磁性变强，条形磁铁受到的排斥力变大，故弹簧会变短一些。
20. 如图所示，将闭合电路中的导线ab放在蹄形磁体的磁场中，导线ab左右运动时，电流表指针_____，这一过程中，该装置将_____转化为电能。这一现象在生活中的应用有_____。
【答案】 ①. 偏转 ②. 机械能 ③. 发电机
【解析】
【详解】[1]由电磁感应现象，当闭合电路的部分导体在磁场中做切割磁感线的运动时，电路中会产生感应电流，故导线ab左右运动时，电路中会产生感应电流，电流表指针会偏转。
[2][3]由电磁感应现象，当闭合电路的部分导体在磁场中做切割磁感线的运动时，电路中会产生感应电流，这一过程中消耗了机械能，得到了电能，是机械能转化成了电能。日常生活中发电机是将机械能转化电能的装置，与电磁感应现象的原理相同，故电磁感应现象日常应用有发电机。
三、作图题：本大题共3小题，共6分。
21. 如图所示，盛水杯置于斜面上，杯里的水中有一小球处于静止状态，请在图中画出小球所受浮力和杯子对斜面压力的示意图。
【答案】
【解析】
【详解】图示中，小球所受的浮力竖直向上，作用在小球的重心上；杯子对斜面的压力作用在斜面上，方向垂直于斜面向下。作图如下
22. 请在图中画出两入射光线通过凸透镜后的光线。
【答案】
【解析】
【详解】对于凸透镜，过光心的光线经凸透镜后方向不变；平行于主光轴的光线经凸透镜折射后折射光线通过焦点，如图所示：
23. 请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路．
【答案】
【解析】
【详解】首先辨别图中三根线地线、火线、零线．灯泡接法：火线进入开关，经灯泡连到零线，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．如图所示：
四、实验探究题：本大题共2小题，共14分。
24. 小明在探究影响压力作用效果的因素时，取三个质量相同的圆柱形容器A、B、C，它们底面积的关系是。在三个容器中分别倒入适量的水和盐水，其中A、C两容器中液体质量相等。将它们分别放在三块相同的海绵上，如图甲、乙、丙所示。
（1）实验过程中可以通过观察________ 来比较压力的作用效果；
（2）比较乙、丙两图所示的实验，受力面积相同时，_______ 越大，压力作用效果越明显；
（3）比较_______ 两图所示的实验，可以得出压力作用效果与受力面积的关系。
（4）①小明还想利用这些器材探究影响液体压强的因素，于是他找来一个如图丁所示的压强计，将其探头放入A、B两容器中，保持探头在两种液体中的深度相同，发现探头在盐水中时，U形管左右两侧液面的高度差较_______（选填“大”、“小”），说明在深度相同时，________ 越大，液体压强越大；
②小华认为：液体内部某处到容器底的距离越大，其压强越小。为研究此问题，如图戊所示，小华在a、b图中保持金属盒的位置不变，往b容器内加水，当水面到容器底的距离L满足条件________，对比a图，可说明小华的观点是错误的。
【答案】 ①. 海绵的凹陷程度 ②. 压力 ③. 甲、丙 ④. 大 ⑤. 液体密度 ⑥.
【解析】
【详解】（1）[1]实验中是通过观察海绵的凹陷程度来比较压力作用效果的，海绵的凹陷程度越大，压力的作用效果越明显，属转换法的应用。
（2）[2]比较乙、丙两图所示的实验，受力面积相同，丙中压力大，海绵的凹陷程度更明显，可得结论：受力面积相同时，压力越大，压力作用效果越明显。
（3）[3]A、C两容器中液体质量相等，比较甲、丙两图，压力相同，受力面积不相同，甲的受力面积大，压力的作用效果不明显，故可知：压力作用效果与受力面积的关系。
（4）①[4][5]将压强计的探头放入A、B两容器中，保持探头在两种液体中的深度相同，发现探头在盐水中时，U形管左右两侧液面的高度差较大，说明在深度相同时，液体密度越大，液体压强越大。
②[6]小华认为：液体内部某处到容器底的距离越大，其压强越小；为研究此问题，小华在b图中保持金属盒的位置不变，即金属盒到容器底的距离保持11cm不变，往容器内加水；对比a图，要说明小华的观点是错误的，b图中液体内部某处到容器底的距离较大时，其金属盒受到水的压强应大于或等于a图中金属盒受到水的压强，根据可知，b图中金属盒所处的深度应大于或等于a图中金属盒所处的深度，a图中金属盒所处的深度
b图中水面到容器底的距离需要满足
。
25. 如图所示小蕾同学在研究“电流通过导体产生热量多少与电流、电阻是否有关”时，采用了如图所示的实验装置，其中a、b、c、d四个相同的容器密闭着等量空气，将1、2和3、4导线分别接到电源两端．
（1）实验中通过观察U形管中________________的变化来比较电流通过电阻丝产生热量的多少．这种实验方法叫________________．下面实验也用这种实验方法的是_________．
A．认识电压时，我们用水压来类比
B．用光线来描述光通过的路径
C．把敲响的音叉来接触水面，看有没有溅起水花，来判断音叉有没有振动
D．用斜面和小车来研究阻力对物体的影响
（2）装置中U形管_________（选填“是”或“不是”）连通器.
（3）甲图所示的装置是用来研究电流通过电阻丝产生的热量与__________的关系，通电一段时间, ______(选填“a”或“b”)容器中电流产生的热量较多．
（4）乙图所示的实验装置是用来研究电流通过电阻丝产生的热量与__________的关系，通电一段时间，________(选填“c”或“d”)容器中电流产生的热量多．
【答案】 ①. 液面高度差 ②. 转换法 ③. C ④. 不是 ⑤. 电阻 ⑥. b ⑦. 电流 ⑧. c
【解析】
【详解】（1）电流通过导体产生热量的多少不能直接观察，但气体温度的变化可以通过液面高度差的变化来反映，这种研究方法叫转化法；
A、电流不能直接观察，水流能够直接观察，利用能够直接观察的水流说明电流的形成和作用，采用的是类比法；
B、在研究光的传播时，利用光线反映光的本质，间接的研究光的传播，研究起来更方便、更形象，采用的是模型法；
C、把敲响的音叉接触水面，看有没有溅起水花，来判断音叉有没有振动，把音叉的振动通过水花来体现，运用了转化法；
D、水平面越光滑，小车所受阻力越小，运动距离越远，如果小车不受力，小车将做匀速直线运动；本实验用到了实验推理的研究方法，故选C；
（2）U形管本身是一个连通器，但图中的U形管，一端被封闭，不符合“两端开口，底部连通”这一特点，因此，不是连通器；
（3）如图甲，两个电阻串联在电路中，电流相同，通电时间相同，电阻不同，运用控制变量法，探究电流产生热量跟电阻的关系；通过一段时间，b容器中电流产生的热量较多，该容器的电阻最大；
（4）图乙装置中一个5Ω的电阻与两个5Ω的电阻并联后再串联，根据串联电路的电流特点可知，右端两个电阻的总电流和左端的电阻电流相等，即I右 =I左 ，两个5Ω的电阻并联，根据并联电路的电流特点知I右 =I内 +I外，所以，I左 ＞I内 ，烧瓶内的电阻值都是5Ω，阻值相等，通电时间相等，电流不同，运用控制变量法，探究电流产生热量跟电流的关系；通过一段时间，c容器中电流产生的热量多．
五、计算题：本大题共4小题，共17分。
26. 如图所示，请在虚线框内画出与实物电路图相对应的电路图．
【答案】如下图所示
【解析】
【详解】电路图就是用元件符号把电路的实际连接情况表示出来的图形；从实物图中可以看出灯泡与电流表串联连接，从电源正极出发，依次经过电流表、灯泡和开关，然后回到电源负极即可，如图所示：
27. 小明家新买来一台容积为80L的天然气热水器，小明学习了热效率的知识后，尝试估测该热器的热效率，当它进满水时，且“出水温度”设置为40℃后，开始加热，当水温达到40℃时，自动停止加热，已知当时自来水的温度是20℃，加热前天然气表的示数为69.9m3，停止加热后变为70.1m3，天然气的热值，水的比热容，。求：
（1）水箱中水的质量；
（2）水箱中水吸收的热量；
【答案】（1）80kg；（2）
【解析】
【详解】解：（1） 容积为80L的天然气热水器，则水箱中水的体积为
由得水箱中水的质量为
（2）由题意可得，水吸收的热量为
答：（1）水箱中水的质量为80kg；
（2）水箱中水吸收的热量为。
28. 如图所示的电路中，电源电压U不变，r、和均为定值电阻，其中，，为单刀单掷开关，为单刀双掷开关。闭合，将掷于1端，电压表V的示数，将切换到2端，电压表V的示数。求：
（1）电源电压U的大小；
（2）电阻的阻值。
【答案】（1）6V；（2）9Ω
【解析】
【详解】解：（1）闭合，将掷于1端，r、串联接入电路，电压表测两端的电压，由欧姆定律可得此时通过电路的电流
串联电路总电阻等于各部分电阻之和，则电路总电阻
电源电压
（2）闭合，将切换到2端，r、串联接入电路，电压表测两端的电压，串联电路总电压等于各部分电压之和，所以r两端的电压
此时通过电路的电流
串联电路各处电流相等，由欧姆定律可得电阻的阻值
答：（1）电源电压U的大小为6V。
（2）电阻的阻值为。
29. 如图所示是某电加热器工作原理的简化电路图。加热器有两档，分别是高温档和低温档，为档位自动控制开关，和均为电热丝，的阻值为。高温档工作时，干路电流为。求：
(1)加热器工作时，通过的电流大小；
(2)电热丝工作产生多少焦的热量。
【答案】(1)2A；(2)
【解析】
【分析】
【详解】(1)加热器工作时，通过的电流大小
(2) 通过电热丝的电流为
电热丝工作产生的热量为
答：(1)加热器工作时，通过电流为2A；
(2) 电热丝工作产生的热量。
相关试卷
2024年甘肃省武威十七中中考物理二模试卷（含解析）： 这是一份2024年甘肃省武威十七中中考物理二模试卷（含解析），共22页。试卷主要包含了单选题，填空题，作图题，实验探究题，简答题，计算题等内容，欢迎下载使用。
2024年甘肃省武威市凉州区二十一中学教研联片片中考一模物理试题（原卷版+解析版）： 这是一份2024年甘肃省武威市凉州区二十一中学教研联片片中考一模物理试题（原卷版+解析版），文件包含2024年甘肃省武威市凉州区二十一中学教研联片片中考一模物理试题原卷版docx、2024年甘肃省武威市凉州区二十一中学教研联片片中考一模物理试题解析版docx等2份试卷配套教学资源，其中试卷共28页， 欢迎下载使用。
2024年甘肃省武威第十中学教研联片中考物理一模试卷（原卷版+解析版）： 这是一份2024年甘肃省武威第十中学教研联片中考物理一模试卷（原卷版+解析版），文件包含2024年甘肃省武威第十中学教研联片中考物理一模试卷原卷版docx、2024年甘肃省武威第十中学教研联片中考物理一模试卷解析版docx等2份试卷配套教学资源，其中试卷共25页， 欢迎下载使用。
