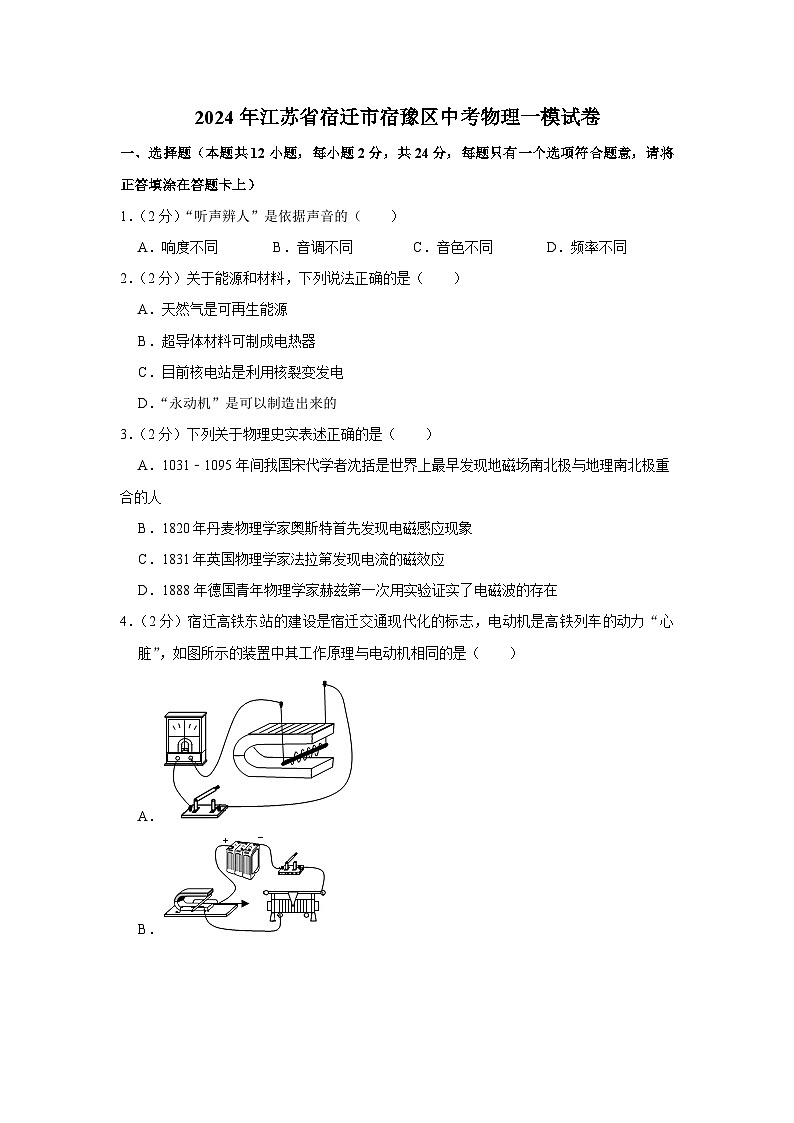

2024年江苏省宿迁市宿豫区中考物理一模试卷
展开
这是一份2024年江苏省宿迁市宿豫区中考物理一模试卷，共31页。试卷主要包含了选择题，填空题，计算题等内容，欢迎下载使用。
1．（2分）“听声辨人”是依据声音的（ ）
A．响度不同B．音调不同C．音色不同D．频率不同
2．（2分）关于能源和材料，下列说法正确的是（ ）
A．天然气是可再生能源
B．超导体材料可制成电热器
C．目前核电站是利用核裂变发电
D．“永动机”是可以制造出来的
3．（2分）下列关于物理史实表述正确的是（ ）
A．1031﹣1095年间我国宋代学者沈括是世界上最早发现地磁场南北极与地理南北极重合的人
B．1820年丹麦物理学家奥斯特首先发现电磁感应现象
C．1831年英国物理学家法拉第发现电流的磁效应
D．1888年德国青年物理学家赫兹第一次用实验证实了电磁波的存在

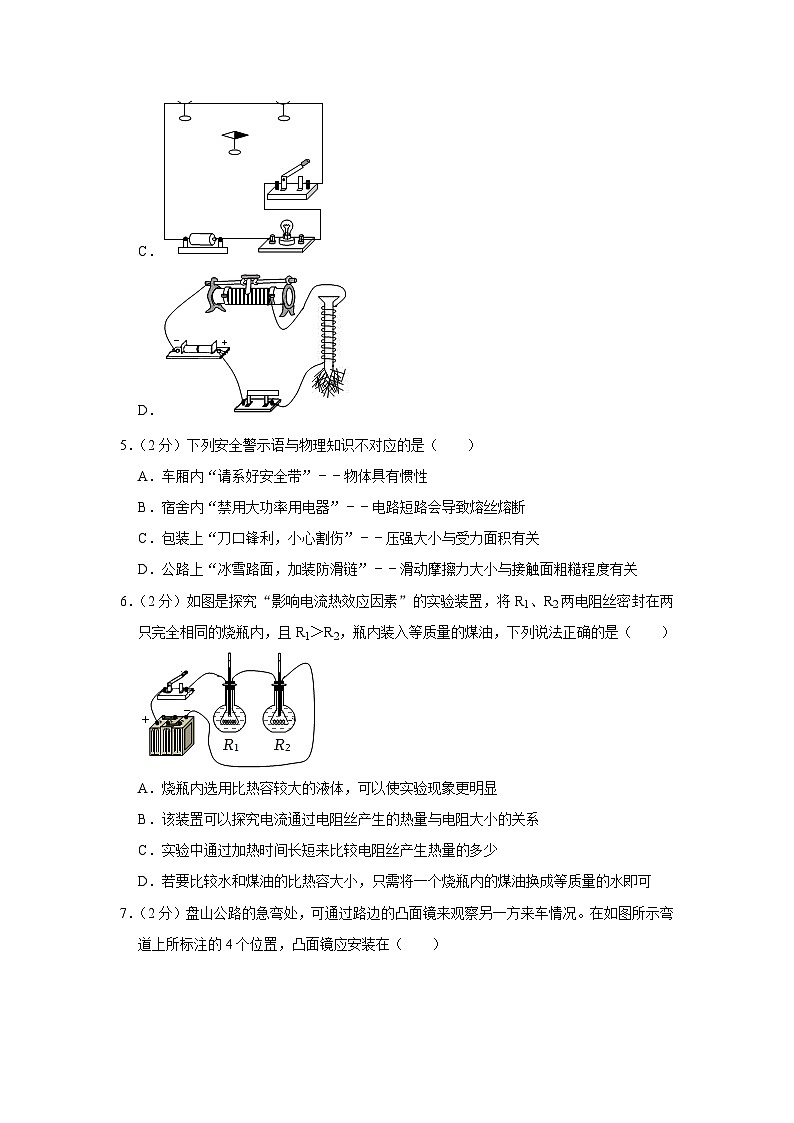

4．（2分）宿迁高铁东站的建设是宿迁交通现代化的标志，电动机是高铁列车的动力“心脏”，如图所示的装置中其工作原理与电动机相同的是（ ）
A．
B．
C．
D．
5．（2分）下列安全警示语与物理知识不对应的是（ ）
A．车厢内“请系好安全带”﹣﹣物体具有惯性
B．宿舍内“禁用大功率用电器”﹣﹣电路短路会导致熔丝熔断
C．包装上“刀口锋利，小心割伤”﹣﹣压强大小与受力面积有关
D．公路上“冰雪路面，加装防滑链”﹣﹣滑动摩擦力大小与接触面粗糙程度有关
6．（2分）如图是探究“影响电流热效应因素”的实验装置，将R1、R2两电阻丝密封在两只完全相同的烧瓶内，且R1＞R2，瓶内装入等质量的煤油，下列说法正确的是（ ）
A．烧瓶内选用比热容较大的液体，可以使实验现象更明显
B．该装置可以探究电流通过电阻丝产生的热量与电阻大小的关系
C．实验中通过加热时间长短来比较电阻丝产生热量的多少
D．若要比较水和煤油的比热容大小，只需将一个烧瓶内的煤油换成等质量的水即可

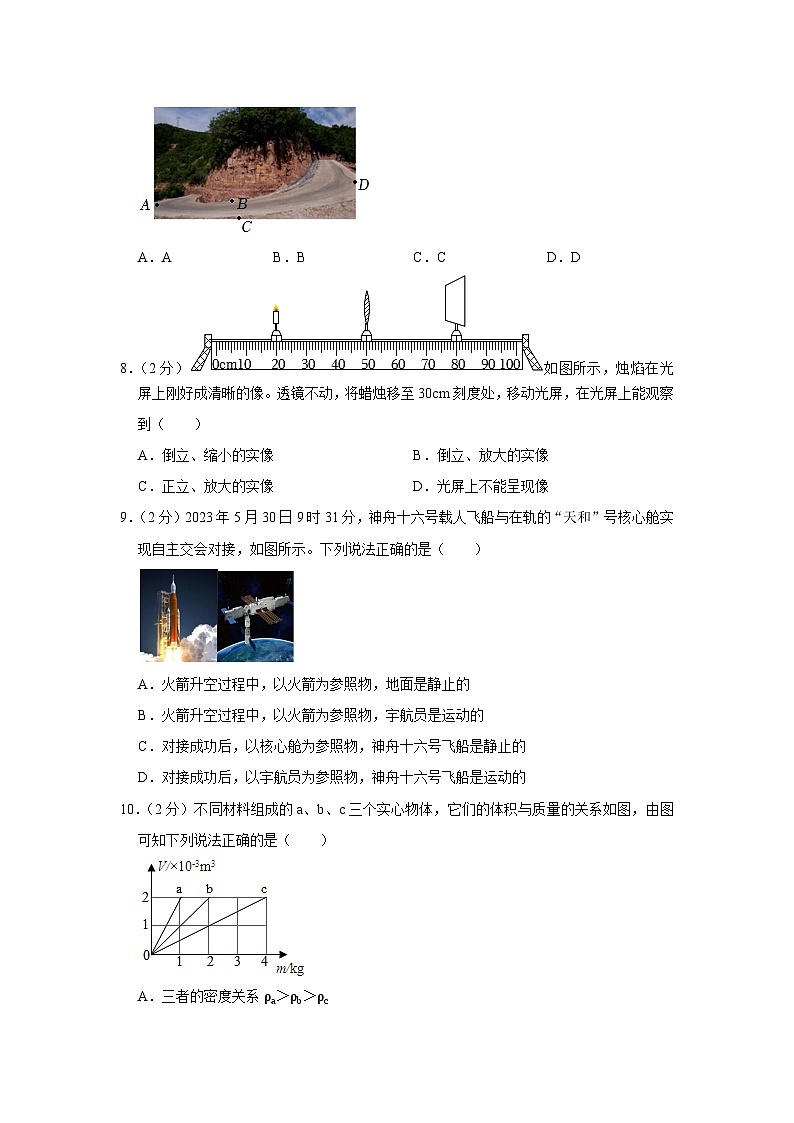

7．（2分）盘山公路的急弯处，可通过路边的凸面镜来观察另一方来车情况。在如图所示弯道上所标注的4个位置，凸面镜应安装在（ ）
A．AB．BC．CD．D
8．（2分）如图所示，烛焰在光屏上刚好成清晰的像。透镜不动，将蜡烛移至30cm刻度处，移动光屏，在光屏上能观察到（ ）
A．倒立、缩小的实像B．倒立、放大的实像
C．正立、放大的实像D．光屏上不能呈现像
9．（2分）2023年5月30日9时31分，神舟十六号载人飞船与在轨的“天和”号核心舱实现自主交会对接，如图所示。下列说法正确的是（ ）
A．火箭升空过程中，以火箭为参照物，地面是静止的
B．火箭升空过程中，以火箭为参照物，宇航员是运动的
C．对接成功后，以核心舱为参照物，神舟十六号飞船是静止的
D．对接成功后，以宇航员为参照物，神舟十六号飞船是运动的
10．（2分）不同材料组成的a、b、c三个实心物体，它们的体积与质量的关系如图，由图可知下列说法正确的是（ ）
A．三者的密度关系ρa＞ρb＞ρc
B．a的密度是b的两倍
C．若将b的质量减半，它的密度变为0.5×103kg/m3
D．若将c的体积增大到4×10﹣3m3，它的密度不变
11．（2分）甲、乙两辆玩具小车在同一时刻从起点沿同一方向出发，运动了2.4m后到达终点，它们运动的s﹣t图像如图所示。由图像可知（ ）
A．甲车做匀速直线运动，乙车做变速直线运动
B．甲车的速度为0.2m/s，乙车的速度为0.4m/s
C．乙车比甲车早6s到达终点
D．经过3s，甲、乙两车相距0.6m
12．（2分）如图所示是某同学设计的监测河水流速变化的装置原理图。机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持4.5V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1阻值为5Ω，滑动变阻器R2的规格为“15Ω 1A”。闭合开关S，随着水流速度的改变，下列说法正确的是（ ）
A．当水流速度增大时，电压表的示数变大
B．当水流速度减小时，电压表与电流表的示数之比变小
C．滑动变阻器允许接入电路的取值范围为2.5Ω～10Ω
D．电路消耗总电功率的变化范围为1.35W～4.05W
二、填空题（本题共8小题，每空1分，共23分）
13．（3分）“姑苏城外寒山寺，夜半钟声到客船”中，“钟声”是由于钟的 而产生的；“客船”上的人听到的钟声是通过 传入人耳的；“客船”上的人选择 作为参照物是判断自己是静止的。
14．（3分）2024年2月20日晚，宿迁地区出现大规模下霰的恶劣天气，霰是高空中的水蒸气先 成雪，下降过程中遇到暖气流雪 成小雨滴，雨夹着雪继续下降又遇到冷气流，其中雨 成冰附着在雪花上，形成霰降落到地面的。（填写物态变化名称）
15．（3分）位于我县紫金公园的鎏金湖，夏日分外妖娆，鸟语花香，绿柳成荫，水清可鉴，时而能看见鱼儿在白云间游曳，从物理学的角度分析“湖水可鉴”是由于光在水面发生 （选填“镜面”或“漫”）反射，而水中“白云”是光的 现象（选填“直线传播”或“反射”“折射”）；看见水中“鱼儿”是光的折射所成的 （选填“实像”或“虚像”）。
16．（3分）天然气的热值为4.4×107J/kg，小明烧开一壶水消耗了0.05kg。完全燃烧这些天然气放出热量为 J；水沸腾时壶盖被顶起，这是内能转化为 能，汽油机的 冲程与此原理相似。
17．（3分）用天平测量一石块的质量，天平平衡时所用砝码及游码如图甲所示，则石块的质量为 g。将该石块放入盛有30mL水的量筒中，液面位置如图乙所示，图中读数时视线正确的是 （a/b/c）。石块的密度是 kg/m3。
18．（3分）如图，“测动滑轮机械效率”时必须沿 方向匀速向上拉动弹簧测力计。钩码重为1N，弹簧测力计的示数为 N，动滑轮的机械效率是 。
19．（3分）如图为一款“智能照明灯”的电路，灯L天暗时自动发光，控制电路中，电源电压恒定，R1为定值电阻，R2为光敏电阻，其阻值随光照强度而变化。电磁继电器利用电流磁效应原理工作，R2的阻值随光强度的增大而 ，当光照强度增大时，电压表示数将 ，电磁铁磁性将 。
20．（2分）如图4所示，在线圈m的下方有两个相对的磁极N极和S极，线圈的电阻为R。当线圈在图示位置时，其机械能为E1（足够大）。不考虑空气的阻力，线圈m从两磁极间穿过时会产生感应电流，将部分机械能转化为电能；当线圈到达磁极下方时，机械能E2和电能之和 E1（填“大于”“小于”或“等于”），你推断的理由是 。
三、作图和实验探究题（本题共8小题，21题每小题2分，22、23、24、25、26题每空1分共29分
21．（2分）如图，一束光线从水中斜射向空气中，在水面发生了反射和折射，请画出反射光线和折射光线的大致方向。
22．（2分）如图所示，请将插座和灯泡正确接入到家庭电路中。
23．（2分）在图中画出通电螺线管的S极和A点的电流方向。
24．（5分）小明分别采用图甲、乙所示的实验装置探究蜡烛、冰的熔化特点。
（1）组装甲装置时，A、B两部件中应先固定 部件；探究时采用“水浴法”而不直接用酒精灯加热除了能减缓升温速度，还能使试管 ；
（2）图乙中温度计的示数为 ℃；
（3）根据实验数据作出两者温度随时间变化的图象（如图丙），其中蜡烛的图象是图 （①/②）；图①中bc段对应的时间内，试管里物质的内能 （变大/变小/不变）。
25．（5分）在“探究平面镜成像特点”的实验中：
（1）用玻璃板代替平面镜是为了 。
（2）如图甲所示，在竖直的玻璃板前点燃蜡烛A，将 （选填“点燃”或“未点燃”）的相同蜡烛B在玻璃板后面移动，发现蜡烛B可以与蜡烛A在平面镜中所成的像重合，此现象表明像与物的大小 。
（3）经过多次实验，分别记录蜡烛A、蜡烛B在纸板上的位置，如图乙所示，然后沿玻璃板在纸板上的位置将纸板对折，发现B1与A1、B2与A2、B3与A3位置重合，表明像与物到镜面的距离 。
（4）移走蜡烛B，将光屏竖直放到蜡烛B的位置，到玻璃板后侧观察，发现在光屏上看不到蜡烛A所成的像，说明平面镜所成的像是 像。
26．（3分）为探究电磁铁的磁性跟哪些因素有关，小明所在的实验小组用漆包线（表面涂在绝缘漆的导线）在大铁钉上绕若干圈，制成简单的电磁铁，结合其它实验器材（大头针、滑动变阻器等）做了如图所示的实验。根据b、c、d中观察到的情况，完成下面填空：
（1）通过比较 ，来判断它的磁性强弱不同；
（2）通过比较bc两种情况，可以得出结论；在线圈匝数相同时，导线中电流越大，电磁铁的磁性越 ；
（3）通过比较d中甲、乙两个电磁铁吸引大头针的情况，可得出结论是：在线圈中电流相同时，线圈匝数越 ，电磁铁的磁性越弱。
27．（5分）在探究“产生感应电流的条件”实验中：
（1）实验中若灵敏电流计发生偏转，则电路中 （选填“有”或“没有”）感应电流产生。
（2）保持装置不变，改变开关通断状态，让导体在磁场中沿不同方向运动，观察灵敏电流计指针的偏转情况，记录在表格中：
分析实验3和4可知，产生电流的另一个条件是电路中的部分导体必须做 运动。
（3）小明想继续探究感应电流的方向与磁场方向的关系，你认为他应控制 相同，只改变 ，观察灵敏电流计的偏转情况。
（4）如果将小量程电流表换成 ，可以探究磁场对通电导体的作用。
28．（5分）在“测量小灯泡的额定功率”实验中，选用的器材有：两节新干电池，额定电压为2.5V的待测小灯泡、滑动变阻器、电流表、电压表、开关和若干导线。
（1）请用笔画线代替导线，将图甲中的实物电路连接完整。
（2）正确连接好电路，闭合开关前，滑动变阻器的滑片应置于 （选填“A”或“B”）端。
（3）闭合开关，发现小灯泡不发光，电压表无示数，电流表有示数，造成这一现象的原因可能是 （选字母代号）。
A.电流表短路
B.小灯泡短路
C.滑动变阻器断路
（4）排除故障后，移动滑片P，实验时当电压表的示数为2.5V，电流表的示数如图乙所示，则小灯泡的员定功率为 W，如图丙为该灯泡电流与电压关系图像，形成该图像的原因是 。
四、计算题（本题共2小题，27题7分，28题7分，共14分，要写出必要的文字说明及解题过程）
29．（7分）图中三峡水电站是世界上最大的水力发电站，年平均发电量约为8.5×1010kW•h，据专家介绍，三峡水电站的年发电量相当于一个每年消耗5×1010kg标准煤的火力发电站的年发电量。这些电能被送往华东、华中等地区，所以人们常说“三峡可‘照亮’半个中国”。
（1）已知标准煤的热值约为3×107J/kg，则5×1010kg标准煤完全燃烧后会放出多少热量？
（2）向大气中排放过量的CO2等气体，是造成“温室效应”的主要原因。三峡水电站与同等供电量的火力发电站相比，每年少排放CO21.2×1011kg，已知在通常情况下，CO2气体的密度约为2kg/m3，这些CO2气体的体积约为多少？
（3）设火力发电站在一年内产生的电能为E，它在一年内消耗的标准煤完全燃烧后所释放的热量为Q。试根据上述资料估算火力发电站的效率。
30．（7分）如图所示电路中，电源电压6V，灯泡L规格为“6V 3W”。其电流与电压的关系如图乙所示。当S、S1、S3闭合，S2断开时，电流表示数为0.5A。
（1）求灯泡L的额定电流；
（2）求定值电阻R1的阻值；
（3）断开S1、S3，闭合S、S2，调节滑片P，使R2的电功率为灯泡的2倍，求此时滑动变阻器接入电路的阻值为多大？
2024年江苏省宿迁市宿豫区中考物理一模试卷
参考答案与试题解析
一、选择题（本题共12小题，每小题2分，共24分，每题只有一个选项符合题意，请将正答填涂在答题卡上）
1．（2分）“听声辨人”是依据声音的（ ）
A．响度不同B．音调不同C．音色不同D．频率不同
【解答】解：“听声辨人”是依据声音的音色不同，故C符合题意，ABD不符合题意。
故选：C。
2．（2分）关于能源和材料，下列说法正确的是（ ）
A．天然气是可再生能源
B．超导体材料可制成电热器
C．目前核电站是利用核裂变发电
D．“永动机”是可以制造出来的
【解答】解：
A、天然气使用后在短时间内不能再生，所以它是不可再生能源。故A错误；
B、超导材料是指电阻为0的材料，若制成电热器是不可能发热的。故B错误；
C、目前核电站是利用核裂变方式来发电的。故C正确；
D、任何机械在使用过程中总有能量损耗，所以不可能制成永动机。故D错误。
故选：C。
3．（2分）下列关于物理史实表述正确的是（ ）
A．1031﹣1095年间我国宋代学者沈括是世界上最早发现地磁场南北极与地理南北极重合的人
B．1820年丹麦物理学家奥斯特首先发现电磁感应现象
C．1831年英国物理学家法拉第发现电流的磁效应
D．1888年德国青年物理学家赫兹第一次用实验证实了电磁波的存在
【解答】解：
A、我国宋代科学家沈括最早发现了“地理的两极和地磁场的两极不重合”，A错误；
B、丹麦物理学家奥斯特发现了“电流周围存在着磁场”，B错误；
C、英国物理学家法拉第发现了“电磁感应”现象，C错误；
D、德国青年物理学家赫兹第一次用实验证实了电磁波的存在，D正确。
故选：D。
4．（2分）宿迁高铁东站的建设是宿迁交通现代化的标志，电动机是高铁列车的动力“心脏”，如图所示的装置中其工作原理与电动机相同的是（ ）
A．
B．
C．
D．
【解答】解：电动机是根据通电导体在磁场中受力的原理制成的。
A、由图可知电路中没有电源，闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就会产生电流，是电磁感应现象，属于发电机的工作原理，故A错误；
B、由图可知电路中有电源，通电导体在磁场中会受力而运动，是电动机的工作原理，故B正确；
C、图示的是通电导体周围有磁场，是奥斯特实验，故C错误；
D、图示的是电磁铁，电磁铁通电后具有磁性，是利用了电流的磁效应，故D错误。
故选：B。
5．（2分）下列安全警示语与物理知识不对应的是（ ）
A．车厢内“请系好安全带”﹣﹣物体具有惯性
B．宿舍内“禁用大功率用电器”﹣﹣电路短路会导致熔丝熔断
C．包装上“刀口锋利，小心割伤”﹣﹣压强大小与受力面积有关
D．公路上“冰雪路面，加装防滑链”﹣﹣滑动摩擦力大小与接触面粗糙程度有关
【解答】解：
A、车厢内警示语“请系好安全带”，是为了防止当紧急刹车时，人由于惯性向前倾而造成伤害，故A正确；
B、宿舍内“禁用大功率用电器”，是因为用电器的总功率过大引起电流过大，会导致熔丝熔断，故B错误；
C、刀口锋利，是在压力一定时，通过减小受力面积来增大压强，容易割伤，说明压强大小与受力面积有关，故C正确；
D、“冰雪路面，加装防滑链”是通过增大接触面的粗糙程度来增大摩擦力，防止打滑，说明滑动摩擦力大小与接触面粗糙程度有关，故D正确。
故选：B。
6．（2分）如图是探究“影响电流热效应因素”的实验装置，将R1、R2两电阻丝密封在两只完全相同的烧瓶内，且R1＞R2，瓶内装入等质量的煤油，下列说法正确的是（ ）
A．烧瓶内选用比热容较大的液体，可以使实验现象更明显
B．该装置可以探究电流通过电阻丝产生的热量与电阻大小的关系
C．实验中通过加热时间长短来比较电阻丝产生热量的多少
D．若要比较水和煤油的比热容大小，只需将一个烧瓶内的煤油换成等质量的水即可
【解答】解：A、在液体质量相同、吸收热量相同的情况下，比热容小的物质温度升高的多，所以用比热容小的液体可以使实验现象更明显，故A错误；
B、由图可知，两瓶中电阻丝串联，串联电路各处电流相等，R1＞R2，根据控制变量法分析可知可以探究电流通过电阻丝产生的热量与电阻大小的关系，故B正确；
C、通电后电流通过电阻丝产生热量越多，煤油的温度升的越高，通过观察温度计的示数大小来判断电流产生的热量的多少，应用了转换法，故C错误；
D、比较水和煤油的比热容大小时，烧瓶内分别装有质量相同的水和煤油，要使它们在相同的时间内吸收相同的热量，所以要使两瓶中电阻丝的阻值相同，故D错误。
故选：B。
7．（2分）盘山公路的急弯处，可通过路边的凸面镜来观察另一方来车情况。在如图所示弯道上所标注的4个位置，凸面镜应安装在（ ）
A．AB．BC．CD．D
【解答】解：在如图所示的弯道上，通过凸面镜来观察另一方来车情况，要两个方向来车可以相互看到，根据光路可逆，最适合安装凸面镜的一处位置是C处。
故选：C。
8．（2分）如图所示，烛焰在光屏上刚好成清晰的像。透镜不动，将蜡烛移至30cm刻度处，移动光屏，在光屏上能观察到（ ）
A．倒立、缩小的实像B．倒立、放大的实像
C．正立、放大的实像D．光屏上不能呈现像
【解答】解：由图可知，此时u＝v＝30cm，根据u＝v＝2f，成倒立、等大的实像，即2f＝30cm，故凸透镜的焦距为f＝15cm；
透镜不动，将蜡烛移至30cm刻度处，此时2f＞u＝50cm﹣30cm＝20cm＞f，根据2f＞u＞f，成倒立、放大的实像，故B正确，ACD错误。
故选：B。
9．（2分）2023年5月30日9时31分，神舟十六号载人飞船与在轨的“天和”号核心舱实现自主交会对接，如图所示。下列说法正确的是（ ）
A．火箭升空过程中，以火箭为参照物，地面是静止的
B．火箭升空过程中，以火箭为参照物，宇航员是运动的
C．对接成功后，以核心舱为参照物，神舟十六号飞船是静止的
D．对接成功后，以宇航员为参照物，神舟十六号飞船是运动的
【解答】解：A．火箭升空过程中，以火箭为参照物，地面的位置不断发生变化，所以地面是运动的，故A错误；
B．火箭升空过程中，宇航员与火箭之间没有位置的变化，以火箭为参照物，宇航员是静止的，故B错误；
C．对接成功后，以核心舱为参照物，神舟十六号飞船的位置不再改变，所以是静止的，故C正确；
D．对接成功后，以宇航员为参照物，神舟十六号飞船的位置不再改变，所以是静止的，故D错误。
故选：C。
10．（2分）不同材料组成的a、b、c三个实心物体，它们的体积与质量的关系如图，由图可知下列说法正确的是（ ）
A．三者的密度关系ρa＞ρb＞ρc
B．a的密度是b的两倍
C．若将b的质量减半，它的密度变为0.5×103kg/m3
D．若将c的体积增大到4×10﹣3m3，它的密度不变
【解答】解：由图像可知，横轴是质量，纵轴是体积。
AB、由图像可知，当Va＝Vb＝Vc＝2×10﹣3m3时，ma＝1kg，mb＝2kg，mc＝4kg，则a、b、c的密度分别为：
ρa＝＝0.5×103kg/m3，
ρb＝＝1×103kg/m3，
ρc＝＝2×103kg/m3，
所以三者的密度关系ρa＜ρb＜ρc，
a物质的密度是b物质密度的，故AB错误；
CD、因为密度是物质本身的一种特性，其大小与质量、体积大小无关，所以将b的质量减半，b的密度不变，还是1×103kg/m3；
将c的体积增大到4×103m3，它的密度不变，还是2×103kg/m3，故C错误，故D错误。
故选：D。
11．（2分）甲、乙两辆玩具小车在同一时刻从起点沿同一方向出发，运动了2.4m后到达终点，它们运动的s﹣t图像如图所示。由图像可知（ ）
A．甲车做匀速直线运动，乙车做变速直线运动
B．甲车的速度为0.2m/s，乙车的速度为0.4m/s
C．乙车比甲车早6s到达终点
D．经过3s，甲、乙两车相距0.6m
【解答】解：A、由图象知，甲、乙是一条过原点的直线，说明甲、乙通过的路程与其时间成正比，即甲、乙都做匀速直线运动，故A错误；
B、由图象可知，v甲＝＝0.4m/s，v乙＝＝0.2m/s，故B错误；
C、甲车比乙车早12s﹣6s＝6s到达终点，故C错误；
D、由图象可知，在t＝3s时，甲车的路程是1.2m，乙车的路程是0.6m，所以，甲、乙两车相距1.2m﹣0.6m＝0.6m，故D正确。
故选：D。
12．（2分）如图所示是某同学设计的监测河水流速变化的装置原理图。机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持4.5V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1阻值为5Ω，滑动变阻器R2的规格为“15Ω 1A”。闭合开关S，随着水流速度的改变，下列说法正确的是（ ）
A．当水流速度增大时，电压表的示数变大
B．当水流速度减小时，电压表与电流表的示数之比变小
C．滑动变阻器允许接入电路的取值范围为2.5Ω～10Ω
D．电路消耗总电功率的变化范围为1.35W～4.05W
【解答】解：由图知，闭合开关，定值电阻R1与变阻器R2串联，电压表测变阻器R2两端的电压，电流表测电路的电流：
AB、流体的压强跟流速有关，流速越大的位置，压强越小，当水流速度增大时，机翼状的探头上下表面受到的压强不同，上表面水流速大，压强小，下表面水流速小，压强大，下表面受到的压强大于上表面受到的压强，R2的滑片上移，接入电路的阻值减小，根据串联电路的分压特点可知，变阻器R2的电压减小，即电压表示数减小，故A错误；
当水流速度减小时，上下表面的压强差减小，R2滑片下移，变阻器接入电路的阻值增大，
由I＝的变形式R＝可知，电压表与电流表的示数之比等于R2接入电路中的阻值，则其比值变大，故B错误；
CD、当滑动变阻器接入电路中的电阻为零时，电路中的电流：I＝＝＝0.9A，
因串联电路中各处的电流相等，且电流表的量程为0～0.6A，所以，电路中的最大电流为I大＝0.6A；
电路的最大功率为：P大＝UI大＝4.5V×0.6A＝2.7W；
此时滑动变阻器接入电路中的电阻最小，此时电路中的总电阻：
R＝＝＝7.5Ω，
因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：
R2＝R﹣R1＝7.5Ω﹣5Ω＝2.5Ω；
当电压表的示数最大为U2＝3V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，R1的功率最小，
因串联电路中总电压等于各分电压之和，
所以，此时R1的电压：U1＝U﹣U2＝4.5V﹣3V＝1.5V，
则电路中最小的电流：I小＝＝＝0.3A，
则滑动变阻器接入电路中的最大阻值：
R2′＝＝＝10Ω，
所以，滑动变阻器允许接入电路的取值范围为2.5Ω～10Ω，故C正确；
电路的最小功率为：P小＝UI小＝4.5V×0.3A＝1.35W；所以，电路的电功率的变化范围为1.35W∼2.7W，故D错误。
故选：C。
二、填空题（本题共8小题，每空1分，共23分）
13．（3分）“姑苏城外寒山寺，夜半钟声到客船”中，“钟声”是由于钟的 振动 而产生的；“客船”上的人听到的钟声是通过 空气 传入人耳的；“客船”上的人选择 船 作为参照物是判断自己是静止的。
【解答】解：钟声”是由于钟的振动而产生的；“客船”上的人听到的钟声是通过空气传入人耳的；“客船”上的人选择船为参照物，人和船的位置不变，自己是静止的。
故答案为：振动；空气；船。
14．（3分）2024年2月20日晚，宿迁地区出现大规模下霰的恶劣天气，霰是高空中的水蒸气先 凝华 成雪，下降过程中遇到暖气流雪 熔化 成小雨滴，雨夹着雪继续下降又遇到冷气流，其中雨 凝固 成冰附着在雪花上，形成霰降落到地面的。（填写物态变化名称）
【解答】解：霰是高空中的水蒸气遇冷凝华为雪；下降过程中遇到暖气流雪熔化为小雨滴；雨夹着雪继续下降又遇到冷气流，其中雨凝固成冰附着在雪花上，形成霰降落到地面的。
故答案为：凝华；熔化；凝固。
15．（3分）位于我县紫金公园的鎏金湖，夏日分外妖娆，鸟语花香，绿柳成荫，水清可鉴，时而能看见鱼儿在白云间游曳，从物理学的角度分析“湖水可鉴”是由于光在水面发生 镜面 （选填“镜面”或“漫”）反射，而水中“白云”是光的 反射 现象（选填“直线传播”或“反射”“折射”）；看见水中“鱼儿”是光的折射所成的 虚像 （选填“实像”或“虚像”）。
【解答】解：（1）“湖水可鉴”，是由于光可以在水面发生镜面反射形成人的虚像；
云在天上，所以“白云”是在水中形成的像，即平面镜成像，水中的白云是由光的反射形成的；
（2）从鱼反射出的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得鱼变浅了，所以看到水中的鱼儿是光的折射形成的虚像。
故答案为：镜面；反射；虚像。
16．（3分）天然气的热值为4.4×107J/kg，小明烧开一壶水消耗了0.05kg。完全燃烧这些天然气放出热量为 2.2×106 J；水沸腾时壶盖被顶起，这是内能转化为 机械 能，汽油机的 做功 冲程与此原理相似。
【解答】解：消耗0.05kg天然气释放的热量：
Q＝mq＝0.05kg×4.4×107J/kg＝2.2×106J；
水沸腾时壶盖被顶起，这是内能转化为机械能，在汽油机的做功冲程中，高温高压的燃气膨胀做功，将内能转化为机械能。
故答案为：2.2×106；机械；做功。
17．（3分）用天平测量一石块的质量，天平平衡时所用砝码及游码如图甲所示，则石块的质量为 29.2 g。将该石块放入盛有30mL水的量筒中，液面位置如图乙所示，图中读数时视线正确的是 b （a/b/c）。石块的密度是 2.92×103 kg/m3。
【解答】解：由图甲可知，石块的质量：m＝20g+5g+4.2g＝29.2g，
由图乙可知，量筒读数时，视线要与液面相平，所以读数时视线正确的是b，
由图乙可知，量筒的分度值是2mL，石块和水的总体积为40mL，
石块的体积：V＝40mL﹣30mL＝10mL＝10cm3；
石块的密度：ρ＝＝＝2.92g/cm3＝2.92×103kg/m3。
故答案为：29.2；b；2.92×103。
18．（3分）如图，“测动滑轮机械效率”时必须沿 竖直 方向匀速向上拉动弹簧测力计。钩码重为1N，弹簧测力计的示数为 0.6 N，动滑轮的机械效率是 83.3% 。
【解答】解：
（1）实验中应沿竖直方向匀速拉动弹簧测力计，这样才能准确测出拉力的值；
（2）由图知，弹簧测力计的分度值为0.1N，其示数为0.6N；
（3）动滑轮的机械效率：
η＝＝＝＝＝×100%≈83.3%。
故答案为：竖直；0.6；83.3%。
19．（3分）如图为一款“智能照明灯”的电路，灯L天暗时自动发光，控制电路中，电源电压恒定，R1为定值电阻，R2为光敏电阻，其阻值随光照强度而变化。电磁继电器利用电流磁效应原理工作，R2的阻值随光强度的增大而 变小 ，当光照强度增大时，电压表示数将 变小 ，电磁铁磁性将 增强 。
【解答】解：要使灯L在天亮时自动熄灭，电流需增大达到一定数值，衔铁被吸合，灯L所在电路断开，灯L自动熄灭，则可知天亮时光照强度增大，控制电路中电流增大，光敏电阻R2的阻值减小，所以，R2的阻值随光照强度的增大而减小；
由于R2的阻值随光照强度的增大而减小，当光照强度增大时，R2的阻值减小，根据串联分压的规律可知，R2两端的电压减小，即电压表示数减小；此时控制电路的总电阻变小，根据欧姆定律可知，电路中的电流变大，电磁铁磁性增强。
故答案为：变小；变小；增强。
20．（2分）如图4所示，在线圈m的下方有两个相对的磁极N极和S极，线圈的电阻为R。当线圈在图示位置时，其机械能为E1（足够大）。不考虑空气的阻力，线圈m从两磁极间穿过时会产生感应电流，将部分机械能转化为电能；当线圈到达磁极下方时，机械能E2和电能之和 小于 E1（填“大于”“小于”或“等于”），你推断的理由是 一部分电能转化为内能 。
【解答】解：当线圈a从两磁极间穿过到达磁极的下方时，线圈在磁场中做切割磁感线运动，导体中会产生感应电流，机械能转化为电能，电流通过导体时会产生热量，一部分电能转化为内能，所以机械能E2和电能之和小于E1。
故答案为：小于；一部分电能转化为内能。
三、作图和实验探究题（本题共8小题，21题每小题2分，22、23、24、25、26题每空1分共29分
21．（2分）如图，一束光线从水中斜射向空气中，在水面发生了反射和折射，请画出反射光线和折射光线的大致方向。
【解答】解：垂直于界面的法线已作出，然后根据反射角等于入射角，在法线右侧的水中画出反射光线；
在法线的右侧空气中画出折射光线，注意折射角大于入射角，如图所示：
22．（2分）如图所示，请将插座和灯泡正确接入到家庭电路中。
【解答】解：由图可知，三孔插座的上孔所接的应为地线；电灯开关所接的应为火线，中间一条应为零线。
三孔插座左孔与零线相连，右孔与火线相连，上孔与地线相连；开关与灯泡串联，并且开关与火线相连，如图所示：
23．（2分）在图中画出通电螺线管的S极和A点的电流方向。
【解答】解：由图可知，小磁针的左端是N极，右端是S极，由磁极间的相互作用可知，螺线管的左端是N极，右端是S极，由安培定则可知电流从螺线管的右端流入，如图所示：
24．（5分）小明分别采用图甲、乙所示的实验装置探究蜡烛、冰的熔化特点。
（1）组装甲装置时，A、B两部件中应先固定 B 部件；探究时采用“水浴法”而不直接用酒精灯加热除了能减缓升温速度，还能使试管 受热均匀 ；
（2）图乙中温度计的示数为 ﹣4 ℃；
（3）根据实验数据作出两者温度随时间变化的图象（如图丙），其中蜡烛的图象是图 ② （①/②）；图①中bc段对应的时间内，试管里物质的内能 变大 （变大/变小/不变）。
【解答】解：（1）在实验中需要用酒精灯的外焰加热，所以应先确定铁圈的高度，即先固定B；在调节过程中，要点燃酒精灯；水浴法能使物质均匀受热，减缓升温的速度；
（2）由图可知，温度计的分度值为1℃，温度在0℃以下，示数为﹣4℃；
（3）由图可知，图①中的物质在熔化时温度不变，为晶体，即为冰；图②中的物质吸热，温度一直升高，没有固定的熔点，为非晶体，即是蜡烛；
图①中bc段对应的时间内，试管里冰吸收热量，内能变大。
故答案为：（1）B；受热均匀；（2）﹣4；（3）②；变大。
25．（5分）在“探究平面镜成像特点”的实验中：
（1）用玻璃板代替平面镜是为了 便于确定像的位置 。
（2）如图甲所示，在竖直的玻璃板前点燃蜡烛A，将 未点燃 （选填“点燃”或“未点燃”）的相同蜡烛B在玻璃板后面移动，发现蜡烛B可以与蜡烛A在平面镜中所成的像重合，此现象表明像与物的大小 相等 。
（3）经过多次实验，分别记录蜡烛A、蜡烛B在纸板上的位置，如图乙所示，然后沿玻璃板在纸板上的位置将纸板对折，发现B1与A1、B2与A2、B3与A3位置重合，表明像与物到镜面的距离 相等 。
（4）移走蜡烛B，将光屏竖直放到蜡烛B的位置，到玻璃板后侧观察，发现在光屏上看不到蜡烛A所成的像，说明平面镜所成的像是 虚 像。
【解答】解：
（1）因为玻璃板既能让光透过也可以反射光，容易确定像的位置，而平面镜是不透明的，无法确定像的位置，所以选用玻璃板；
（2）在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧（A侧）观察，直至它与蜡烛A的像完全重合，说明像与物大小相等；
（3）用沿玻璃板在纸板上的位置将纸板对折，发现B1与A1、B2与A2、B3与A3、……位置重合，这表明B1与A1、B2与A2、B3与A3相对于镜面是对称的，即物和像到平面镜的距离相等；
（4）将光屏放到像的位置，无法直接在光屏上观察到像，说明所成的像是虚像。
故答案为：（1）便于确定像的位置；（2）未点燃；相等；（3）相等；（4）虚。
26．（3分）为探究电磁铁的磁性跟哪些因素有关，小明所在的实验小组用漆包线（表面涂在绝缘漆的导线）在大铁钉上绕若干圈，制成简单的电磁铁，结合其它实验器材（大头针、滑动变阻器等）做了如图所示的实验。根据b、c、d中观察到的情况，完成下面填空：
（1）通过比较 电磁铁吸引大头针数目的不同 ，来判断它的磁性强弱不同；
（2）通过比较bc两种情况，可以得出结论；在线圈匝数相同时，导线中电流越大，电磁铁的磁性越 强 ；
（3）通过比较d中甲、乙两个电磁铁吸引大头针的情况，可得出结论是：在线圈中电流相同时，线圈匝数越 少 ，电磁铁的磁性越弱。
【解答】解：（1）电磁铁吸引大头针的多少来反映电磁铁磁性的强弱，电磁铁吸引大头针越多，电磁铁的磁性越强。
（2）bc两图中，匝数相同，电流不同，探究电流的大小与磁性关系，得出结论：在线圈匝数相同时，导线中电流越大，电磁铁的磁性越强；
（3）在d图中，由于两电磁铁串联，控制了电流相等，而匝数不同，线圈匝数越多，吸引的大头针越多，说明在电流和铁芯相同时，电磁铁线圈的匝数越少，磁性越弱。
故答案为：（1）电磁铁吸引大头针数目的不同；（2）强；（3）少。
27．（5分）在探究“产生感应电流的条件”实验中：
（1）实验中若灵敏电流计发生偏转，则电路中 有 （选填“有”或“没有”）感应电流产生。
（2）保持装置不变，改变开关通断状态，让导体在磁场中沿不同方向运动，观察灵敏电流计指针的偏转情况，记录在表格中：
分析实验3和4可知，产生电流的另一个条件是电路中的部分导体必须做 切割磁感线 运动。
（3）小明想继续探究感应电流的方向与磁场方向的关系，你认为他应控制 导体切割磁感线方向 相同，只改变 磁场方向 ，观察灵敏电流计的偏转情况。
（4）如果将小量程电流表换成 电源 ，可以探究磁场对通电导体的作用。
【解答】解：（1）实验中，导体AB与灵敏电流计串联，灵敏电流计是测量电流的器材，所以电路中有无电流产生可通过观察灵敏电流计指针是否偏转来确定；
（2）分析实验3和4可知，产生电流的另一个条件是电路中的部分导体必须做切割磁感线运动；
（3）小明想继续探究感应电流的方向与磁场方向的关系，根据控制变量法可知应控制导体运动方向相同，只改变磁场方向，观察灵敏电流计的偏转情况；
（4）电动机工作时，是将电能转化为机械能，由此可知，我们需要在电路中添加电源，即将灵敏电流计换成电源。
故答案为：（1）有；（2）切割磁感线；（3）导体切割磁感线方向；磁场方向；（4）电源。
28．（5分）在“测量小灯泡的额定功率”实验中，选用的器材有：两节新干电池，额定电压为2.5V的待测小灯泡、滑动变阻器、电流表、电压表、开关和若干导线。
（1）请用笔画线代替导线，将图甲中的实物电路连接完整。
（2）正确连接好电路，闭合开关前，滑动变阻器的滑片应置于 A （选填“A”或“B”）端。
（3）闭合开关，发现小灯泡不发光，电压表无示数，电流表有示数，造成这一现象的原因可能是 B （选字母代号）。
A.电流表短路
B.小灯泡短路
C.滑动变阻器断路
（4）排除故障后，移动滑片P，实验时当电压表的示数为2.5V，电流表的示数如图乙所示，则小灯泡的员定功率为 0.7 W，如图丙为该灯泡电流与电压关系图像，形成该图像的原因是 灯丝的电阻随温度的升高而增大 。
【解答】解：（1）电压表应并联在小灯泡两端，如图所示：
（2）为了保护电路，闭合开关实验前，应将滑动变阻器的滑片移到最大阻值处，由图知，滑片右侧电阻丝接入电路，所以滑片应移到阻值最大的A端；
（3）电流表有示数说明电路有电流，电路是通路，小灯泡不发光，电压表无示数，说明灯泡被短路，故B正确；
（4）由图丙知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.28A，则P＝UI＝2.5V×0.28A＝0.7W；
由图丙发现图线是弯曲的，这说明电流与电压不成正比，即灯丝的电阻是变化的，原因是灯丝的电阻随温度的升高而增大。
故答案为：（1）见解答图；（2）A；（3）B；（4）0.7；灯丝的电阻随温度的升高而增大。
四、计算题（本题共2小题，27题7分，28题7分，共14分，要写出必要的文字说明及解题过程）
29．（7分）图中三峡水电站是世界上最大的水力发电站，年平均发电量约为8.5×1010kW•h，据专家介绍，三峡水电站的年发电量相当于一个每年消耗5×1010kg标准煤的火力发电站的年发电量。这些电能被送往华东、华中等地区，所以人们常说“三峡可‘照亮’半个中国”。
（1）已知标准煤的热值约为3×107J/kg，则5×1010kg标准煤完全燃烧后会放出多少热量？
（2）向大气中排放过量的CO2等气体，是造成“温室效应”的主要原因。三峡水电站与同等供电量的火力发电站相比，每年少排放CO21.2×1011kg，已知在通常情况下，CO2气体的密度约为2kg/m3，这些CO2气体的体积约为多少？
（3）设火力发电站在一年内产生的电能为E，它在一年内消耗的标准煤完全燃烧后所释放的热量为Q。试根据上述资料估算火力发电站的效率。
【解答】解：
（1）5×1010kg标准煤完全燃烧后会放出的热量为：
Q＝qm＝3×107J/kg×5×1010kg＝1.5×1018J；
（2）由题知，三峡水电站与同等供电量的火力发电站相比，每年少排放CO21.2×1011kg，且在通常情况下CO2气体的密度约为2kg/m3，
根据公式ρ＝可知，这些CO2气体的体积为：
V＝＝＝6×1010m3；
（3）由题意可知，该火力发电站年平均发电量约为E＝8.5×1010kW•h＝8.5×1010×3.6×106J＝3.06×1017J，
则火力发电站的效率为：
η＝＝×100%＝20.4%。
答：（1）5×1010kg标准煤完全燃烧后会放出1.5×1018J的热量；
（2）这些CO2气体的体积约为6×1010m3；
（3）火力发电站的效率为20.4%。
30．（7分）如图所示电路中，电源电压6V，灯泡L规格为“6V 3W”。其电流与电压的关系如图乙所示。当S、S1、S3闭合，S2断开时，电流表示数为0.5A。
（1）求灯泡L的额定电流；
（2）求定值电阻R1的阻值；
（3）断开S1、S3，闭合S、S2，调节滑片P，使R2的电功率为灯泡的2倍，求此时滑动变阻器接入电路的阻值为多大？
【解答】解：
（1）灯泡L规格为“6V 3W”，是指额定电压为6V、额定功率为3W。
由P＝UI可得灯泡L的额定电流：
I额＝＝＝0.5A；
（2）由图甲可得，当S、S1、S3闭合，S2断开时，灯L被短路、滑动变阻器没有连入电路，电路中只有R1，
由欧姆定律可得：
R1＝＝＝12Ω；
（3）断开S1、S3，闭合S、S2，灯L与滑动变阻器串联，通过的电流相等，调节滑片P，使R2的电功率为灯泡的2倍，
由P＝UI可知：
R2两端的电压、灯L两端电压之比：
U2：UL′＝2：1，
因为U2+UL′＝U＝6V，
所以R2两端的电压为4V、灯L两端电压为2V，
由图乙可知此时通过灯的电流，即电路中的电流：
I′＝0.25A，
滑动变阻器连入的电阻：
R2＝＝＝16Ω。
答：（1）灯泡L的额定电流为0.5A；
（2）定值电阻R1的阻值为12Ω；
（3）此时滑动变阻器接入电路的阻值为16Ω。
实验次数
开关
磁场方向
导体AB运动情况
灵敏电流计的指针偏转情况
1
断开
上N下S
左右或上下运动
不偏转
2
闭合
上N下S
静止
不偏转
3
闭合
上N下S
上下运动
不偏转
4
闭合
上N下S
左右运动
偏转
实验次数
开关
磁场方向
导体AB运动情况
灵敏电流计的指针偏转情况
1
断开
上N下S
左右或上下运动
不偏转
2
闭合
上N下S
静止
不偏转
3
闭合
上N下S
上下运动
不偏转
4
闭合
上N下S
左右运动
偏转
1．（2分）“听声辨人”是依据声音的（ ）
A．响度不同B．音调不同C．音色不同D．频率不同
2．（2分）关于能源和材料，下列说法正确的是（ ）
A．天然气是可再生能源
B．超导体材料可制成电热器
C．目前核电站是利用核裂变发电
D．“永动机”是可以制造出来的
3．（2分）下列关于物理史实表述正确的是（ ）
A．1031﹣1095年间我国宋代学者沈括是世界上最早发现地磁场南北极与地理南北极重合的人
B．1820年丹麦物理学家奥斯特首先发现电磁感应现象
C．1831年英国物理学家法拉第发现电流的磁效应
D．1888年德国青年物理学家赫兹第一次用实验证实了电磁波的存在
4．（2分）宿迁高铁东站的建设是宿迁交通现代化的标志，电动机是高铁列车的动力“心脏”，如图所示的装置中其工作原理与电动机相同的是（ ）
A．
B．
C．
D．
5．（2分）下列安全警示语与物理知识不对应的是（ ）
A．车厢内“请系好安全带”﹣﹣物体具有惯性
B．宿舍内“禁用大功率用电器”﹣﹣电路短路会导致熔丝熔断
C．包装上“刀口锋利，小心割伤”﹣﹣压强大小与受力面积有关
D．公路上“冰雪路面，加装防滑链”﹣﹣滑动摩擦力大小与接触面粗糙程度有关
6．（2分）如图是探究“影响电流热效应因素”的实验装置，将R1、R2两电阻丝密封在两只完全相同的烧瓶内，且R1＞R2，瓶内装入等质量的煤油，下列说法正确的是（ ）
A．烧瓶内选用比热容较大的液体，可以使实验现象更明显
B．该装置可以探究电流通过电阻丝产生的热量与电阻大小的关系
C．实验中通过加热时间长短来比较电阻丝产生热量的多少
D．若要比较水和煤油的比热容大小，只需将一个烧瓶内的煤油换成等质量的水即可
7．（2分）盘山公路的急弯处，可通过路边的凸面镜来观察另一方来车情况。在如图所示弯道上所标注的4个位置，凸面镜应安装在（ ）
A．AB．BC．CD．D
8．（2分）如图所示，烛焰在光屏上刚好成清晰的像。透镜不动，将蜡烛移至30cm刻度处，移动光屏，在光屏上能观察到（ ）
A．倒立、缩小的实像B．倒立、放大的实像
C．正立、放大的实像D．光屏上不能呈现像
9．（2分）2023年5月30日9时31分，神舟十六号载人飞船与在轨的“天和”号核心舱实现自主交会对接，如图所示。下列说法正确的是（ ）
A．火箭升空过程中，以火箭为参照物，地面是静止的
B．火箭升空过程中，以火箭为参照物，宇航员是运动的
C．对接成功后，以核心舱为参照物，神舟十六号飞船是静止的
D．对接成功后，以宇航员为参照物，神舟十六号飞船是运动的
10．（2分）不同材料组成的a、b、c三个实心物体，它们的体积与质量的关系如图，由图可知下列说法正确的是（ ）
A．三者的密度关系ρa＞ρb＞ρc
B．a的密度是b的两倍
C．若将b的质量减半，它的密度变为0.5×103kg/m3
D．若将c的体积增大到4×10﹣3m3，它的密度不变
11．（2分）甲、乙两辆玩具小车在同一时刻从起点沿同一方向出发，运动了2.4m后到达终点，它们运动的s﹣t图像如图所示。由图像可知（ ）
A．甲车做匀速直线运动，乙车做变速直线运动
B．甲车的速度为0.2m/s，乙车的速度为0.4m/s
C．乙车比甲车早6s到达终点
D．经过3s，甲、乙两车相距0.6m
12．（2分）如图所示是某同学设计的监测河水流速变化的装置原理图。机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持4.5V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1阻值为5Ω，滑动变阻器R2的规格为“15Ω 1A”。闭合开关S，随着水流速度的改变，下列说法正确的是（ ）
A．当水流速度增大时，电压表的示数变大
B．当水流速度减小时，电压表与电流表的示数之比变小
C．滑动变阻器允许接入电路的取值范围为2.5Ω～10Ω
D．电路消耗总电功率的变化范围为1.35W～4.05W
二、填空题（本题共8小题，每空1分，共23分）
13．（3分）“姑苏城外寒山寺，夜半钟声到客船”中，“钟声”是由于钟的 而产生的；“客船”上的人听到的钟声是通过 传入人耳的；“客船”上的人选择 作为参照物是判断自己是静止的。
14．（3分）2024年2月20日晚，宿迁地区出现大规模下霰的恶劣天气，霰是高空中的水蒸气先 成雪，下降过程中遇到暖气流雪 成小雨滴，雨夹着雪继续下降又遇到冷气流，其中雨 成冰附着在雪花上，形成霰降落到地面的。（填写物态变化名称）
15．（3分）位于我县紫金公园的鎏金湖，夏日分外妖娆，鸟语花香，绿柳成荫，水清可鉴，时而能看见鱼儿在白云间游曳，从物理学的角度分析“湖水可鉴”是由于光在水面发生 （选填“镜面”或“漫”）反射，而水中“白云”是光的 现象（选填“直线传播”或“反射”“折射”）；看见水中“鱼儿”是光的折射所成的 （选填“实像”或“虚像”）。
16．（3分）天然气的热值为4.4×107J/kg，小明烧开一壶水消耗了0.05kg。完全燃烧这些天然气放出热量为 J；水沸腾时壶盖被顶起，这是内能转化为 能，汽油机的 冲程与此原理相似。
17．（3分）用天平测量一石块的质量，天平平衡时所用砝码及游码如图甲所示，则石块的质量为 g。将该石块放入盛有30mL水的量筒中，液面位置如图乙所示，图中读数时视线正确的是 （a/b/c）。石块的密度是 kg/m3。
18．（3分）如图，“测动滑轮机械效率”时必须沿 方向匀速向上拉动弹簧测力计。钩码重为1N，弹簧测力计的示数为 N，动滑轮的机械效率是 。
19．（3分）如图为一款“智能照明灯”的电路，灯L天暗时自动发光，控制电路中，电源电压恒定，R1为定值电阻，R2为光敏电阻，其阻值随光照强度而变化。电磁继电器利用电流磁效应原理工作，R2的阻值随光强度的增大而 ，当光照强度增大时，电压表示数将 ，电磁铁磁性将 。
20．（2分）如图4所示，在线圈m的下方有两个相对的磁极N极和S极，线圈的电阻为R。当线圈在图示位置时，其机械能为E1（足够大）。不考虑空气的阻力，线圈m从两磁极间穿过时会产生感应电流，将部分机械能转化为电能；当线圈到达磁极下方时，机械能E2和电能之和 E1（填“大于”“小于”或“等于”），你推断的理由是 。
三、作图和实验探究题（本题共8小题，21题每小题2分，22、23、24、25、26题每空1分共29分
21．（2分）如图，一束光线从水中斜射向空气中，在水面发生了反射和折射，请画出反射光线和折射光线的大致方向。
22．（2分）如图所示，请将插座和灯泡正确接入到家庭电路中。
23．（2分）在图中画出通电螺线管的S极和A点的电流方向。
24．（5分）小明分别采用图甲、乙所示的实验装置探究蜡烛、冰的熔化特点。
（1）组装甲装置时，A、B两部件中应先固定 部件；探究时采用“水浴法”而不直接用酒精灯加热除了能减缓升温速度，还能使试管 ；
（2）图乙中温度计的示数为 ℃；
（3）根据实验数据作出两者温度随时间变化的图象（如图丙），其中蜡烛的图象是图 （①/②）；图①中bc段对应的时间内，试管里物质的内能 （变大/变小/不变）。
25．（5分）在“探究平面镜成像特点”的实验中：
（1）用玻璃板代替平面镜是为了 。
（2）如图甲所示，在竖直的玻璃板前点燃蜡烛A，将 （选填“点燃”或“未点燃”）的相同蜡烛B在玻璃板后面移动，发现蜡烛B可以与蜡烛A在平面镜中所成的像重合，此现象表明像与物的大小 。
（3）经过多次实验，分别记录蜡烛A、蜡烛B在纸板上的位置，如图乙所示，然后沿玻璃板在纸板上的位置将纸板对折，发现B1与A1、B2与A2、B3与A3位置重合，表明像与物到镜面的距离 。
（4）移走蜡烛B，将光屏竖直放到蜡烛B的位置，到玻璃板后侧观察，发现在光屏上看不到蜡烛A所成的像，说明平面镜所成的像是 像。
26．（3分）为探究电磁铁的磁性跟哪些因素有关，小明所在的实验小组用漆包线（表面涂在绝缘漆的导线）在大铁钉上绕若干圈，制成简单的电磁铁，结合其它实验器材（大头针、滑动变阻器等）做了如图所示的实验。根据b、c、d中观察到的情况，完成下面填空：
（1）通过比较 ，来判断它的磁性强弱不同；
（2）通过比较bc两种情况，可以得出结论；在线圈匝数相同时，导线中电流越大，电磁铁的磁性越 ；
（3）通过比较d中甲、乙两个电磁铁吸引大头针的情况，可得出结论是：在线圈中电流相同时，线圈匝数越 ，电磁铁的磁性越弱。
27．（5分）在探究“产生感应电流的条件”实验中：
（1）实验中若灵敏电流计发生偏转，则电路中 （选填“有”或“没有”）感应电流产生。
（2）保持装置不变，改变开关通断状态，让导体在磁场中沿不同方向运动，观察灵敏电流计指针的偏转情况，记录在表格中：
分析实验3和4可知，产生电流的另一个条件是电路中的部分导体必须做 运动。
（3）小明想继续探究感应电流的方向与磁场方向的关系，你认为他应控制 相同，只改变 ，观察灵敏电流计的偏转情况。
（4）如果将小量程电流表换成 ，可以探究磁场对通电导体的作用。
28．（5分）在“测量小灯泡的额定功率”实验中，选用的器材有：两节新干电池，额定电压为2.5V的待测小灯泡、滑动变阻器、电流表、电压表、开关和若干导线。
（1）请用笔画线代替导线，将图甲中的实物电路连接完整。
（2）正确连接好电路，闭合开关前，滑动变阻器的滑片应置于 （选填“A”或“B”）端。
（3）闭合开关，发现小灯泡不发光，电压表无示数，电流表有示数，造成这一现象的原因可能是 （选字母代号）。
A.电流表短路
B.小灯泡短路
C.滑动变阻器断路
（4）排除故障后，移动滑片P，实验时当电压表的示数为2.5V，电流表的示数如图乙所示，则小灯泡的员定功率为 W，如图丙为该灯泡电流与电压关系图像，形成该图像的原因是 。
四、计算题（本题共2小题，27题7分，28题7分，共14分，要写出必要的文字说明及解题过程）
29．（7分）图中三峡水电站是世界上最大的水力发电站，年平均发电量约为8.5×1010kW•h，据专家介绍，三峡水电站的年发电量相当于一个每年消耗5×1010kg标准煤的火力发电站的年发电量。这些电能被送往华东、华中等地区，所以人们常说“三峡可‘照亮’半个中国”。
（1）已知标准煤的热值约为3×107J/kg，则5×1010kg标准煤完全燃烧后会放出多少热量？
（2）向大气中排放过量的CO2等气体，是造成“温室效应”的主要原因。三峡水电站与同等供电量的火力发电站相比，每年少排放CO21.2×1011kg，已知在通常情况下，CO2气体的密度约为2kg/m3，这些CO2气体的体积约为多少？
（3）设火力发电站在一年内产生的电能为E，它在一年内消耗的标准煤完全燃烧后所释放的热量为Q。试根据上述资料估算火力发电站的效率。
30．（7分）如图所示电路中，电源电压6V，灯泡L规格为“6V 3W”。其电流与电压的关系如图乙所示。当S、S1、S3闭合，S2断开时，电流表示数为0.5A。
（1）求灯泡L的额定电流；
（2）求定值电阻R1的阻值；
（3）断开S1、S3，闭合S、S2，调节滑片P，使R2的电功率为灯泡的2倍，求此时滑动变阻器接入电路的阻值为多大？
2024年江苏省宿迁市宿豫区中考物理一模试卷
参考答案与试题解析
一、选择题（本题共12小题，每小题2分，共24分，每题只有一个选项符合题意，请将正答填涂在答题卡上）
1．（2分）“听声辨人”是依据声音的（ ）
A．响度不同B．音调不同C．音色不同D．频率不同
【解答】解：“听声辨人”是依据声音的音色不同，故C符合题意，ABD不符合题意。
故选：C。
2．（2分）关于能源和材料，下列说法正确的是（ ）
A．天然气是可再生能源
B．超导体材料可制成电热器
C．目前核电站是利用核裂变发电
D．“永动机”是可以制造出来的
【解答】解：
A、天然气使用后在短时间内不能再生，所以它是不可再生能源。故A错误；
B、超导材料是指电阻为0的材料，若制成电热器是不可能发热的。故B错误；
C、目前核电站是利用核裂变方式来发电的。故C正确；
D、任何机械在使用过程中总有能量损耗，所以不可能制成永动机。故D错误。
故选：C。
3．（2分）下列关于物理史实表述正确的是（ ）
A．1031﹣1095年间我国宋代学者沈括是世界上最早发现地磁场南北极与地理南北极重合的人
B．1820年丹麦物理学家奥斯特首先发现电磁感应现象
C．1831年英国物理学家法拉第发现电流的磁效应
D．1888年德国青年物理学家赫兹第一次用实验证实了电磁波的存在
【解答】解：
A、我国宋代科学家沈括最早发现了“地理的两极和地磁场的两极不重合”，A错误；
B、丹麦物理学家奥斯特发现了“电流周围存在着磁场”，B错误；
C、英国物理学家法拉第发现了“电磁感应”现象，C错误；
D、德国青年物理学家赫兹第一次用实验证实了电磁波的存在，D正确。
故选：D。
4．（2分）宿迁高铁东站的建设是宿迁交通现代化的标志，电动机是高铁列车的动力“心脏”，如图所示的装置中其工作原理与电动机相同的是（ ）
A．
B．
C．
D．
【解答】解：电动机是根据通电导体在磁场中受力的原理制成的。
A、由图可知电路中没有电源，闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就会产生电流，是电磁感应现象，属于发电机的工作原理，故A错误；
B、由图可知电路中有电源，通电导体在磁场中会受力而运动，是电动机的工作原理，故B正确；
C、图示的是通电导体周围有磁场，是奥斯特实验，故C错误；
D、图示的是电磁铁，电磁铁通电后具有磁性，是利用了电流的磁效应，故D错误。
故选：B。
5．（2分）下列安全警示语与物理知识不对应的是（ ）
A．车厢内“请系好安全带”﹣﹣物体具有惯性
B．宿舍内“禁用大功率用电器”﹣﹣电路短路会导致熔丝熔断
C．包装上“刀口锋利，小心割伤”﹣﹣压强大小与受力面积有关
D．公路上“冰雪路面，加装防滑链”﹣﹣滑动摩擦力大小与接触面粗糙程度有关
【解答】解：
A、车厢内警示语“请系好安全带”，是为了防止当紧急刹车时，人由于惯性向前倾而造成伤害，故A正确；
B、宿舍内“禁用大功率用电器”，是因为用电器的总功率过大引起电流过大，会导致熔丝熔断，故B错误；
C、刀口锋利，是在压力一定时，通过减小受力面积来增大压强，容易割伤，说明压强大小与受力面积有关，故C正确；
D、“冰雪路面，加装防滑链”是通过增大接触面的粗糙程度来增大摩擦力，防止打滑，说明滑动摩擦力大小与接触面粗糙程度有关，故D正确。
故选：B。
6．（2分）如图是探究“影响电流热效应因素”的实验装置，将R1、R2两电阻丝密封在两只完全相同的烧瓶内，且R1＞R2，瓶内装入等质量的煤油，下列说法正确的是（ ）
A．烧瓶内选用比热容较大的液体，可以使实验现象更明显
B．该装置可以探究电流通过电阻丝产生的热量与电阻大小的关系
C．实验中通过加热时间长短来比较电阻丝产生热量的多少
D．若要比较水和煤油的比热容大小，只需将一个烧瓶内的煤油换成等质量的水即可
【解答】解：A、在液体质量相同、吸收热量相同的情况下，比热容小的物质温度升高的多，所以用比热容小的液体可以使实验现象更明显，故A错误；
B、由图可知，两瓶中电阻丝串联，串联电路各处电流相等，R1＞R2，根据控制变量法分析可知可以探究电流通过电阻丝产生的热量与电阻大小的关系，故B正确；
C、通电后电流通过电阻丝产生热量越多，煤油的温度升的越高，通过观察温度计的示数大小来判断电流产生的热量的多少，应用了转换法，故C错误；
D、比较水和煤油的比热容大小时，烧瓶内分别装有质量相同的水和煤油，要使它们在相同的时间内吸收相同的热量，所以要使两瓶中电阻丝的阻值相同，故D错误。
故选：B。
7．（2分）盘山公路的急弯处，可通过路边的凸面镜来观察另一方来车情况。在如图所示弯道上所标注的4个位置，凸面镜应安装在（ ）
A．AB．BC．CD．D
【解答】解：在如图所示的弯道上，通过凸面镜来观察另一方来车情况，要两个方向来车可以相互看到，根据光路可逆，最适合安装凸面镜的一处位置是C处。
故选：C。
8．（2分）如图所示，烛焰在光屏上刚好成清晰的像。透镜不动，将蜡烛移至30cm刻度处，移动光屏，在光屏上能观察到（ ）
A．倒立、缩小的实像B．倒立、放大的实像
C．正立、放大的实像D．光屏上不能呈现像
【解答】解：由图可知，此时u＝v＝30cm，根据u＝v＝2f，成倒立、等大的实像，即2f＝30cm，故凸透镜的焦距为f＝15cm；
透镜不动，将蜡烛移至30cm刻度处，此时2f＞u＝50cm﹣30cm＝20cm＞f，根据2f＞u＞f，成倒立、放大的实像，故B正确，ACD错误。
故选：B。
9．（2分）2023年5月30日9时31分，神舟十六号载人飞船与在轨的“天和”号核心舱实现自主交会对接，如图所示。下列说法正确的是（ ）
A．火箭升空过程中，以火箭为参照物，地面是静止的
B．火箭升空过程中，以火箭为参照物，宇航员是运动的
C．对接成功后，以核心舱为参照物，神舟十六号飞船是静止的
D．对接成功后，以宇航员为参照物，神舟十六号飞船是运动的
【解答】解：A．火箭升空过程中，以火箭为参照物，地面的位置不断发生变化，所以地面是运动的，故A错误；
B．火箭升空过程中，宇航员与火箭之间没有位置的变化，以火箭为参照物，宇航员是静止的，故B错误；
C．对接成功后，以核心舱为参照物，神舟十六号飞船的位置不再改变，所以是静止的，故C正确；
D．对接成功后，以宇航员为参照物，神舟十六号飞船的位置不再改变，所以是静止的，故D错误。
故选：C。
10．（2分）不同材料组成的a、b、c三个实心物体，它们的体积与质量的关系如图，由图可知下列说法正确的是（ ）
A．三者的密度关系ρa＞ρb＞ρc
B．a的密度是b的两倍
C．若将b的质量减半，它的密度变为0.5×103kg/m3
D．若将c的体积增大到4×10﹣3m3，它的密度不变
【解答】解：由图像可知，横轴是质量，纵轴是体积。
AB、由图像可知，当Va＝Vb＝Vc＝2×10﹣3m3时，ma＝1kg，mb＝2kg，mc＝4kg，则a、b、c的密度分别为：
ρa＝＝0.5×103kg/m3，
ρb＝＝1×103kg/m3，
ρc＝＝2×103kg/m3，
所以三者的密度关系ρa＜ρb＜ρc，
a物质的密度是b物质密度的，故AB错误；
CD、因为密度是物质本身的一种特性，其大小与质量、体积大小无关，所以将b的质量减半，b的密度不变，还是1×103kg/m3；
将c的体积增大到4×103m3，它的密度不变，还是2×103kg/m3，故C错误，故D错误。
故选：D。
11．（2分）甲、乙两辆玩具小车在同一时刻从起点沿同一方向出发，运动了2.4m后到达终点，它们运动的s﹣t图像如图所示。由图像可知（ ）
A．甲车做匀速直线运动，乙车做变速直线运动
B．甲车的速度为0.2m/s，乙车的速度为0.4m/s
C．乙车比甲车早6s到达终点
D．经过3s，甲、乙两车相距0.6m
【解答】解：A、由图象知，甲、乙是一条过原点的直线，说明甲、乙通过的路程与其时间成正比，即甲、乙都做匀速直线运动，故A错误；
B、由图象可知，v甲＝＝0.4m/s，v乙＝＝0.2m/s，故B错误；
C、甲车比乙车早12s﹣6s＝6s到达终点，故C错误；
D、由图象可知，在t＝3s时，甲车的路程是1.2m，乙车的路程是0.6m，所以，甲、乙两车相距1.2m﹣0.6m＝0.6m，故D正确。
故选：D。
12．（2分）如图所示是某同学设计的监测河水流速变化的装置原理图。机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持4.5V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1阻值为5Ω，滑动变阻器R2的规格为“15Ω 1A”。闭合开关S，随着水流速度的改变，下列说法正确的是（ ）
A．当水流速度增大时，电压表的示数变大
B．当水流速度减小时，电压表与电流表的示数之比变小
C．滑动变阻器允许接入电路的取值范围为2.5Ω～10Ω
D．电路消耗总电功率的变化范围为1.35W～4.05W
【解答】解：由图知，闭合开关，定值电阻R1与变阻器R2串联，电压表测变阻器R2两端的电压，电流表测电路的电流：
AB、流体的压强跟流速有关，流速越大的位置，压强越小，当水流速度增大时，机翼状的探头上下表面受到的压强不同，上表面水流速大，压强小，下表面水流速小，压强大，下表面受到的压强大于上表面受到的压强，R2的滑片上移，接入电路的阻值减小，根据串联电路的分压特点可知，变阻器R2的电压减小，即电压表示数减小，故A错误；
当水流速度减小时，上下表面的压强差减小，R2滑片下移，变阻器接入电路的阻值增大，
由I＝的变形式R＝可知，电压表与电流表的示数之比等于R2接入电路中的阻值，则其比值变大，故B错误；
CD、当滑动变阻器接入电路中的电阻为零时，电路中的电流：I＝＝＝0.9A，
因串联电路中各处的电流相等，且电流表的量程为0～0.6A，所以，电路中的最大电流为I大＝0.6A；
电路的最大功率为：P大＝UI大＝4.5V×0.6A＝2.7W；
此时滑动变阻器接入电路中的电阻最小，此时电路中的总电阻：
R＝＝＝7.5Ω，
因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：
R2＝R﹣R1＝7.5Ω﹣5Ω＝2.5Ω；
当电压表的示数最大为U2＝3V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，R1的功率最小，
因串联电路中总电压等于各分电压之和，
所以，此时R1的电压：U1＝U﹣U2＝4.5V﹣3V＝1.5V，
则电路中最小的电流：I小＝＝＝0.3A，
则滑动变阻器接入电路中的最大阻值：
R2′＝＝＝10Ω，
所以，滑动变阻器允许接入电路的取值范围为2.5Ω～10Ω，故C正确；
电路的最小功率为：P小＝UI小＝4.5V×0.3A＝1.35W；所以，电路的电功率的变化范围为1.35W∼2.7W，故D错误。
故选：C。
二、填空题（本题共8小题，每空1分，共23分）
13．（3分）“姑苏城外寒山寺，夜半钟声到客船”中，“钟声”是由于钟的 振动 而产生的；“客船”上的人听到的钟声是通过 空气 传入人耳的；“客船”上的人选择 船 作为参照物是判断自己是静止的。
【解答】解：钟声”是由于钟的振动而产生的；“客船”上的人听到的钟声是通过空气传入人耳的；“客船”上的人选择船为参照物，人和船的位置不变，自己是静止的。
故答案为：振动；空气；船。
14．（3分）2024年2月20日晚，宿迁地区出现大规模下霰的恶劣天气，霰是高空中的水蒸气先 凝华 成雪，下降过程中遇到暖气流雪 熔化 成小雨滴，雨夹着雪继续下降又遇到冷气流，其中雨 凝固 成冰附着在雪花上，形成霰降落到地面的。（填写物态变化名称）
【解答】解：霰是高空中的水蒸气遇冷凝华为雪；下降过程中遇到暖气流雪熔化为小雨滴；雨夹着雪继续下降又遇到冷气流，其中雨凝固成冰附着在雪花上，形成霰降落到地面的。
故答案为：凝华；熔化；凝固。
15．（3分）位于我县紫金公园的鎏金湖，夏日分外妖娆，鸟语花香，绿柳成荫，水清可鉴，时而能看见鱼儿在白云间游曳，从物理学的角度分析“湖水可鉴”是由于光在水面发生 镜面 （选填“镜面”或“漫”）反射，而水中“白云”是光的 反射 现象（选填“直线传播”或“反射”“折射”）；看见水中“鱼儿”是光的折射所成的 虚像 （选填“实像”或“虚像”）。
【解答】解：（1）“湖水可鉴”，是由于光可以在水面发生镜面反射形成人的虚像；
云在天上，所以“白云”是在水中形成的像，即平面镜成像，水中的白云是由光的反射形成的；
（2）从鱼反射出的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得鱼变浅了，所以看到水中的鱼儿是光的折射形成的虚像。
故答案为：镜面；反射；虚像。
16．（3分）天然气的热值为4.4×107J/kg，小明烧开一壶水消耗了0.05kg。完全燃烧这些天然气放出热量为 2.2×106 J；水沸腾时壶盖被顶起，这是内能转化为 机械 能，汽油机的 做功 冲程与此原理相似。
【解答】解：消耗0.05kg天然气释放的热量：
Q＝mq＝0.05kg×4.4×107J/kg＝2.2×106J；
水沸腾时壶盖被顶起，这是内能转化为机械能，在汽油机的做功冲程中，高温高压的燃气膨胀做功，将内能转化为机械能。
故答案为：2.2×106；机械；做功。
17．（3分）用天平测量一石块的质量，天平平衡时所用砝码及游码如图甲所示，则石块的质量为 29.2 g。将该石块放入盛有30mL水的量筒中，液面位置如图乙所示，图中读数时视线正确的是 b （a/b/c）。石块的密度是 2.92×103 kg/m3。
【解答】解：由图甲可知，石块的质量：m＝20g+5g+4.2g＝29.2g，
由图乙可知，量筒读数时，视线要与液面相平，所以读数时视线正确的是b，
由图乙可知，量筒的分度值是2mL，石块和水的总体积为40mL，
石块的体积：V＝40mL﹣30mL＝10mL＝10cm3；
石块的密度：ρ＝＝＝2.92g/cm3＝2.92×103kg/m3。
故答案为：29.2；b；2.92×103。
18．（3分）如图，“测动滑轮机械效率”时必须沿 竖直 方向匀速向上拉动弹簧测力计。钩码重为1N，弹簧测力计的示数为 0.6 N，动滑轮的机械效率是 83.3% 。
【解答】解：
（1）实验中应沿竖直方向匀速拉动弹簧测力计，这样才能准确测出拉力的值；
（2）由图知，弹簧测力计的分度值为0.1N，其示数为0.6N；
（3）动滑轮的机械效率：
η＝＝＝＝＝×100%≈83.3%。
故答案为：竖直；0.6；83.3%。
19．（3分）如图为一款“智能照明灯”的电路，灯L天暗时自动发光，控制电路中，电源电压恒定，R1为定值电阻，R2为光敏电阻，其阻值随光照强度而变化。电磁继电器利用电流磁效应原理工作，R2的阻值随光强度的增大而 变小 ，当光照强度增大时，电压表示数将 变小 ，电磁铁磁性将 增强 。
【解答】解：要使灯L在天亮时自动熄灭，电流需增大达到一定数值，衔铁被吸合，灯L所在电路断开，灯L自动熄灭，则可知天亮时光照强度增大，控制电路中电流增大，光敏电阻R2的阻值减小，所以，R2的阻值随光照强度的增大而减小；
由于R2的阻值随光照强度的增大而减小，当光照强度增大时，R2的阻值减小，根据串联分压的规律可知，R2两端的电压减小，即电压表示数减小；此时控制电路的总电阻变小，根据欧姆定律可知，电路中的电流变大，电磁铁磁性增强。
故答案为：变小；变小；增强。
20．（2分）如图4所示，在线圈m的下方有两个相对的磁极N极和S极，线圈的电阻为R。当线圈在图示位置时，其机械能为E1（足够大）。不考虑空气的阻力，线圈m从两磁极间穿过时会产生感应电流，将部分机械能转化为电能；当线圈到达磁极下方时，机械能E2和电能之和 小于 E1（填“大于”“小于”或“等于”），你推断的理由是 一部分电能转化为内能 。
【解答】解：当线圈a从两磁极间穿过到达磁极的下方时，线圈在磁场中做切割磁感线运动，导体中会产生感应电流，机械能转化为电能，电流通过导体时会产生热量，一部分电能转化为内能，所以机械能E2和电能之和小于E1。
故答案为：小于；一部分电能转化为内能。
三、作图和实验探究题（本题共8小题，21题每小题2分，22、23、24、25、26题每空1分共29分
21．（2分）如图，一束光线从水中斜射向空气中，在水面发生了反射和折射，请画出反射光线和折射光线的大致方向。
【解答】解：垂直于界面的法线已作出，然后根据反射角等于入射角，在法线右侧的水中画出反射光线；
在法线的右侧空气中画出折射光线，注意折射角大于入射角，如图所示：
22．（2分）如图所示，请将插座和灯泡正确接入到家庭电路中。
【解答】解：由图可知，三孔插座的上孔所接的应为地线；电灯开关所接的应为火线，中间一条应为零线。
三孔插座左孔与零线相连，右孔与火线相连，上孔与地线相连；开关与灯泡串联，并且开关与火线相连，如图所示：
23．（2分）在图中画出通电螺线管的S极和A点的电流方向。
【解答】解：由图可知，小磁针的左端是N极，右端是S极，由磁极间的相互作用可知，螺线管的左端是N极，右端是S极，由安培定则可知电流从螺线管的右端流入，如图所示：
24．（5分）小明分别采用图甲、乙所示的实验装置探究蜡烛、冰的熔化特点。
（1）组装甲装置时，A、B两部件中应先固定 B 部件；探究时采用“水浴法”而不直接用酒精灯加热除了能减缓升温速度，还能使试管 受热均匀 ；
（2）图乙中温度计的示数为 ﹣4 ℃；
（3）根据实验数据作出两者温度随时间变化的图象（如图丙），其中蜡烛的图象是图 ② （①/②）；图①中bc段对应的时间内，试管里物质的内能 变大 （变大/变小/不变）。
【解答】解：（1）在实验中需要用酒精灯的外焰加热，所以应先确定铁圈的高度，即先固定B；在调节过程中，要点燃酒精灯；水浴法能使物质均匀受热，减缓升温的速度；
（2）由图可知，温度计的分度值为1℃，温度在0℃以下，示数为﹣4℃；
（3）由图可知，图①中的物质在熔化时温度不变，为晶体，即为冰；图②中的物质吸热，温度一直升高，没有固定的熔点，为非晶体，即是蜡烛；
图①中bc段对应的时间内，试管里冰吸收热量，内能变大。
故答案为：（1）B；受热均匀；（2）﹣4；（3）②；变大。
25．（5分）在“探究平面镜成像特点”的实验中：
（1）用玻璃板代替平面镜是为了 便于确定像的位置 。
（2）如图甲所示，在竖直的玻璃板前点燃蜡烛A，将 未点燃 （选填“点燃”或“未点燃”）的相同蜡烛B在玻璃板后面移动，发现蜡烛B可以与蜡烛A在平面镜中所成的像重合，此现象表明像与物的大小 相等 。
（3）经过多次实验，分别记录蜡烛A、蜡烛B在纸板上的位置，如图乙所示，然后沿玻璃板在纸板上的位置将纸板对折，发现B1与A1、B2与A2、B3与A3位置重合，表明像与物到镜面的距离 相等 。
（4）移走蜡烛B，将光屏竖直放到蜡烛B的位置，到玻璃板后侧观察，发现在光屏上看不到蜡烛A所成的像，说明平面镜所成的像是 虚 像。
【解答】解：
（1）因为玻璃板既能让光透过也可以反射光，容易确定像的位置，而平面镜是不透明的，无法确定像的位置，所以选用玻璃板；
（2）在竖立的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后面移动，人眼一直在玻璃板的前侧（A侧）观察，直至它与蜡烛A的像完全重合，说明像与物大小相等；
（3）用沿玻璃板在纸板上的位置将纸板对折，发现B1与A1、B2与A2、B3与A3、……位置重合，这表明B1与A1、B2与A2、B3与A3相对于镜面是对称的，即物和像到平面镜的距离相等；
（4）将光屏放到像的位置，无法直接在光屏上观察到像，说明所成的像是虚像。
故答案为：（1）便于确定像的位置；（2）未点燃；相等；（3）相等；（4）虚。
26．（3分）为探究电磁铁的磁性跟哪些因素有关，小明所在的实验小组用漆包线（表面涂在绝缘漆的导线）在大铁钉上绕若干圈，制成简单的电磁铁，结合其它实验器材（大头针、滑动变阻器等）做了如图所示的实验。根据b、c、d中观察到的情况，完成下面填空：
（1）通过比较 电磁铁吸引大头针数目的不同 ，来判断它的磁性强弱不同；
（2）通过比较bc两种情况，可以得出结论；在线圈匝数相同时，导线中电流越大，电磁铁的磁性越 强 ；
（3）通过比较d中甲、乙两个电磁铁吸引大头针的情况，可得出结论是：在线圈中电流相同时，线圈匝数越 少 ，电磁铁的磁性越弱。
【解答】解：（1）电磁铁吸引大头针的多少来反映电磁铁磁性的强弱，电磁铁吸引大头针越多，电磁铁的磁性越强。
（2）bc两图中，匝数相同，电流不同，探究电流的大小与磁性关系，得出结论：在线圈匝数相同时，导线中电流越大，电磁铁的磁性越强；
（3）在d图中，由于两电磁铁串联，控制了电流相等，而匝数不同，线圈匝数越多，吸引的大头针越多，说明在电流和铁芯相同时，电磁铁线圈的匝数越少，磁性越弱。
故答案为：（1）电磁铁吸引大头针数目的不同；（2）强；（3）少。
27．（5分）在探究“产生感应电流的条件”实验中：
（1）实验中若灵敏电流计发生偏转，则电路中 有 （选填“有”或“没有”）感应电流产生。
（2）保持装置不变，改变开关通断状态，让导体在磁场中沿不同方向运动，观察灵敏电流计指针的偏转情况，记录在表格中：
分析实验3和4可知，产生电流的另一个条件是电路中的部分导体必须做 切割磁感线 运动。
（3）小明想继续探究感应电流的方向与磁场方向的关系，你认为他应控制 导体切割磁感线方向 相同，只改变 磁场方向 ，观察灵敏电流计的偏转情况。
（4）如果将小量程电流表换成 电源 ，可以探究磁场对通电导体的作用。
【解答】解：（1）实验中，导体AB与灵敏电流计串联，灵敏电流计是测量电流的器材，所以电路中有无电流产生可通过观察灵敏电流计指针是否偏转来确定；
（2）分析实验3和4可知，产生电流的另一个条件是电路中的部分导体必须做切割磁感线运动；
（3）小明想继续探究感应电流的方向与磁场方向的关系，根据控制变量法可知应控制导体运动方向相同，只改变磁场方向，观察灵敏电流计的偏转情况；
（4）电动机工作时，是将电能转化为机械能，由此可知，我们需要在电路中添加电源，即将灵敏电流计换成电源。
故答案为：（1）有；（2）切割磁感线；（3）导体切割磁感线方向；磁场方向；（4）电源。
28．（5分）在“测量小灯泡的额定功率”实验中，选用的器材有：两节新干电池，额定电压为2.5V的待测小灯泡、滑动变阻器、电流表、电压表、开关和若干导线。
（1）请用笔画线代替导线，将图甲中的实物电路连接完整。
（2）正确连接好电路，闭合开关前，滑动变阻器的滑片应置于 A （选填“A”或“B”）端。
（3）闭合开关，发现小灯泡不发光，电压表无示数，电流表有示数，造成这一现象的原因可能是 B （选字母代号）。
A.电流表短路
B.小灯泡短路
C.滑动变阻器断路
（4）排除故障后，移动滑片P，实验时当电压表的示数为2.5V，电流表的示数如图乙所示，则小灯泡的员定功率为 0.7 W，如图丙为该灯泡电流与电压关系图像，形成该图像的原因是 灯丝的电阻随温度的升高而增大 。
【解答】解：（1）电压表应并联在小灯泡两端，如图所示：
（2）为了保护电路，闭合开关实验前，应将滑动变阻器的滑片移到最大阻值处，由图知，滑片右侧电阻丝接入电路，所以滑片应移到阻值最大的A端；
（3）电流表有示数说明电路有电流，电路是通路，小灯泡不发光，电压表无示数，说明灯泡被短路，故B正确；
（4）由图丙知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.28A，则P＝UI＝2.5V×0.28A＝0.7W；
由图丙发现图线是弯曲的，这说明电流与电压不成正比，即灯丝的电阻是变化的，原因是灯丝的电阻随温度的升高而增大。
故答案为：（1）见解答图；（2）A；（3）B；（4）0.7；灯丝的电阻随温度的升高而增大。
四、计算题（本题共2小题，27题7分，28题7分，共14分，要写出必要的文字说明及解题过程）
29．（7分）图中三峡水电站是世界上最大的水力发电站，年平均发电量约为8.5×1010kW•h，据专家介绍，三峡水电站的年发电量相当于一个每年消耗5×1010kg标准煤的火力发电站的年发电量。这些电能被送往华东、华中等地区，所以人们常说“三峡可‘照亮’半个中国”。
（1）已知标准煤的热值约为3×107J/kg，则5×1010kg标准煤完全燃烧后会放出多少热量？
（2）向大气中排放过量的CO2等气体，是造成“温室效应”的主要原因。三峡水电站与同等供电量的火力发电站相比，每年少排放CO21.2×1011kg，已知在通常情况下，CO2气体的密度约为2kg/m3，这些CO2气体的体积约为多少？
（3）设火力发电站在一年内产生的电能为E，它在一年内消耗的标准煤完全燃烧后所释放的热量为Q。试根据上述资料估算火力发电站的效率。
【解答】解：
（1）5×1010kg标准煤完全燃烧后会放出的热量为：
Q＝qm＝3×107J/kg×5×1010kg＝1.5×1018J；
（2）由题知，三峡水电站与同等供电量的火力发电站相比，每年少排放CO21.2×1011kg，且在通常情况下CO2气体的密度约为2kg/m3，
根据公式ρ＝可知，这些CO2气体的体积为：
V＝＝＝6×1010m3；
（3）由题意可知，该火力发电站年平均发电量约为E＝8.5×1010kW•h＝8.5×1010×3.6×106J＝3.06×1017J，
则火力发电站的效率为：
η＝＝×100%＝20.4%。
答：（1）5×1010kg标准煤完全燃烧后会放出1.5×1018J的热量；
（2）这些CO2气体的体积约为6×1010m3；
（3）火力发电站的效率为20.4%。
30．（7分）如图所示电路中，电源电压6V，灯泡L规格为“6V 3W”。其电流与电压的关系如图乙所示。当S、S1、S3闭合，S2断开时，电流表示数为0.5A。
（1）求灯泡L的额定电流；
（2）求定值电阻R1的阻值；
（3）断开S1、S3，闭合S、S2，调节滑片P，使R2的电功率为灯泡的2倍，求此时滑动变阻器接入电路的阻值为多大？
【解答】解：
（1）灯泡L规格为“6V 3W”，是指额定电压为6V、额定功率为3W。
由P＝UI可得灯泡L的额定电流：
I额＝＝＝0.5A；
（2）由图甲可得，当S、S1、S3闭合，S2断开时，灯L被短路、滑动变阻器没有连入电路，电路中只有R1，
由欧姆定律可得：
R1＝＝＝12Ω；
（3）断开S1、S3，闭合S、S2，灯L与滑动变阻器串联，通过的电流相等，调节滑片P，使R2的电功率为灯泡的2倍，
由P＝UI可知：
R2两端的电压、灯L两端电压之比：
U2：UL′＝2：1，
因为U2+UL′＝U＝6V，
所以R2两端的电压为4V、灯L两端电压为2V，
由图乙可知此时通过灯的电流，即电路中的电流：
I′＝0.25A，
滑动变阻器连入的电阻：
R2＝＝＝16Ω。
答：（1）灯泡L的额定电流为0.5A；
（2）定值电阻R1的阻值为12Ω；
（3）此时滑动变阻器接入电路的阻值为16Ω。
实验次数
开关
磁场方向
导体AB运动情况
灵敏电流计的指针偏转情况
1
断开
上N下S
左右或上下运动
不偏转
2
闭合
上N下S
静止
不偏转
3
闭合
上N下S
上下运动
不偏转
4
闭合
上N下S
左右运动
偏转
实验次数
开关
磁场方向
导体AB运动情况
灵敏电流计的指针偏转情况
1
断开
上N下S
左右或上下运动
不偏转
2
闭合
上N下S
静止
不偏转
3
闭合
上N下S
上下运动
不偏转
4
闭合
上N下S
左右运动
偏转
相关试卷
2024年江苏省宿迁市宿豫区中考一模物理试题： 这是一份2024年江苏省宿迁市宿豫区中考一模物理试题，共6页。
2023年江苏省宿迁市宿豫区中考三模物理试卷+： 这是一份2023年江苏省宿迁市宿豫区中考三模物理试卷+，共7页。试卷主要包含了选择题，填空题，作图和实验探究题，计算题等内容，欢迎下载使用。
江苏省宿迁市宿豫区五校联考2023年中考物理一模试卷附答案： 这是一份江苏省宿迁市宿豫区五校联考2023年中考物理一模试卷附答案，共13页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
