2024年江苏省宿迁市宿豫区中考二模物理试题（原卷版+解析版）
展开
这是一份2024年江苏省宿迁市宿豫区中考二模物理试题（原卷版+解析版），文件包含2024年江苏省宿迁市宿豫区中考二模物理试题原卷版docx、2024年江苏省宿迁市宿豫区中考二模物理试题解析版docx等2份试卷配套教学资源，其中试卷共30页， 欢迎下载使用。

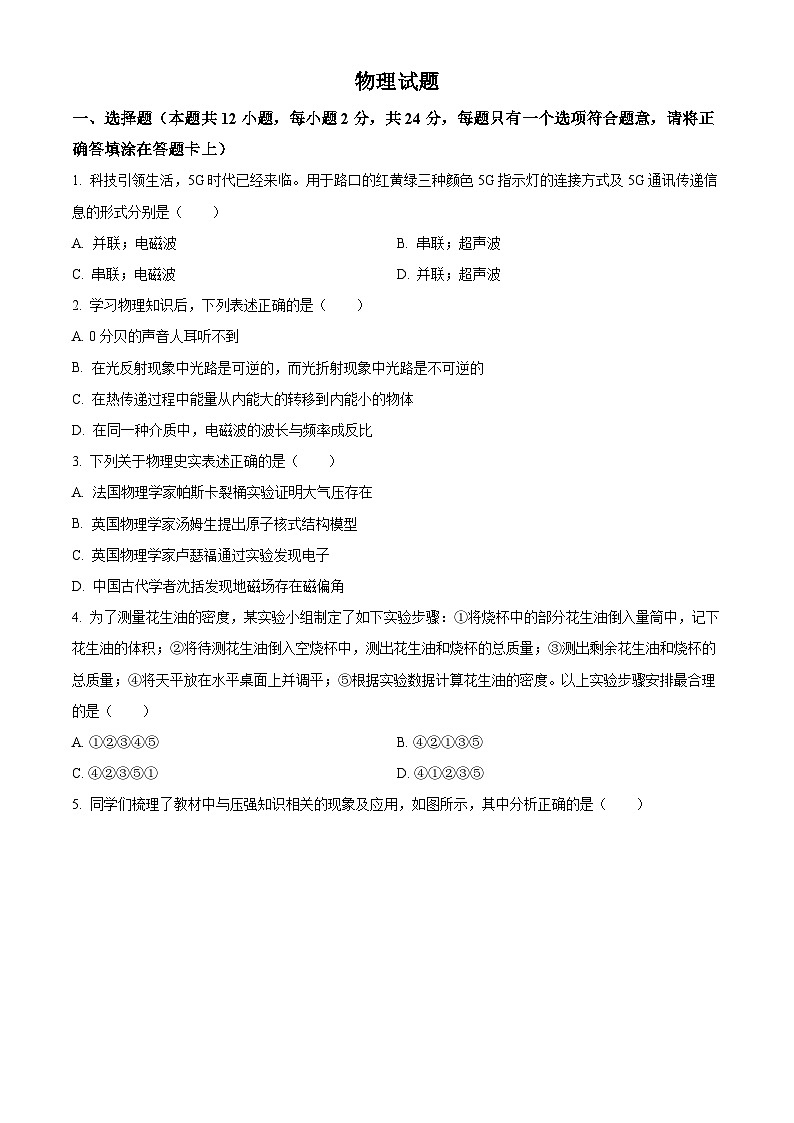

1. 科技引领生活，5G时代已经来临。用于路口的红黄绿三种颜色5G指示灯的连接方式及5G通讯传递信息的形式分别是（ ）
A. 并联；电磁波B. 串联；超声波
C 串联；电磁波D. 并联；超声波
【答案】A
【解析】
【详解】平时我们看到的用于路口的红黄绿三种颜色5G指示灯，它们是独立发光，不同时发光，所以这些指示灯的连接方式为并联；5G信号是电磁波的一种，所以5G通讯传递信息的形式是利用电磁波传播，故A符合题意，BCD不符合题意。
故选A。
2. 学习物理知识后，下列表述正确的是（ ）
A. 0分贝的声音人耳听不到
B. 在光反射现象中光路是可逆的，而光折射现象中光路是不可逆的
C. 在热传递过程中能量从内能大的转移到内能小的物体
D. 在同一种介质中，电磁波的波长与频率成反比
【答案】D
【解析】
【详解】A．人们刚刚能听到的声音是0分贝，故A错误；
B．在光的反射和折射现象中，光路都是可逆的，故B错误；
C．热传递时，能量从温度高的物体向温度低的物体传递，内能的大的物体温度不一定高，故C错误；
D．在同种介质中，电磁波的波速一定，由公式c=λf可知，电磁波的波长与频率成反比，故D正确。
故选D。
3. 下列关于物理史实表述正确的是（ ）
A. 法国物理学家帕斯卡裂桶实验证明大气压存在
B. 英国物理学家汤姆生提出原子核式结构模型
C. 英国物理学家卢瑟福通过实验发现电子
D. 中国古代学者沈括发现地磁场存在磁偏角
【答案】D
【解析】
【详解】A．帕斯卡裂桶实验是在一个装满水密封的木桶中插入一根很细、很长的管子，向管子内加水后，水柱升高后，木桶被胀破，说明液体压强与深度有关，深度越深液体压强越大，故A错误；
BC．英国物理学家汤姆生发现了电子，卢瑟福建立了原子核式结构模型，故BC错误；
D．我国宋代科学家沈括最早发现了“地理的两极和地磁场的两极不重合”，地磁场存在磁偏角，故D正确。
故选D。

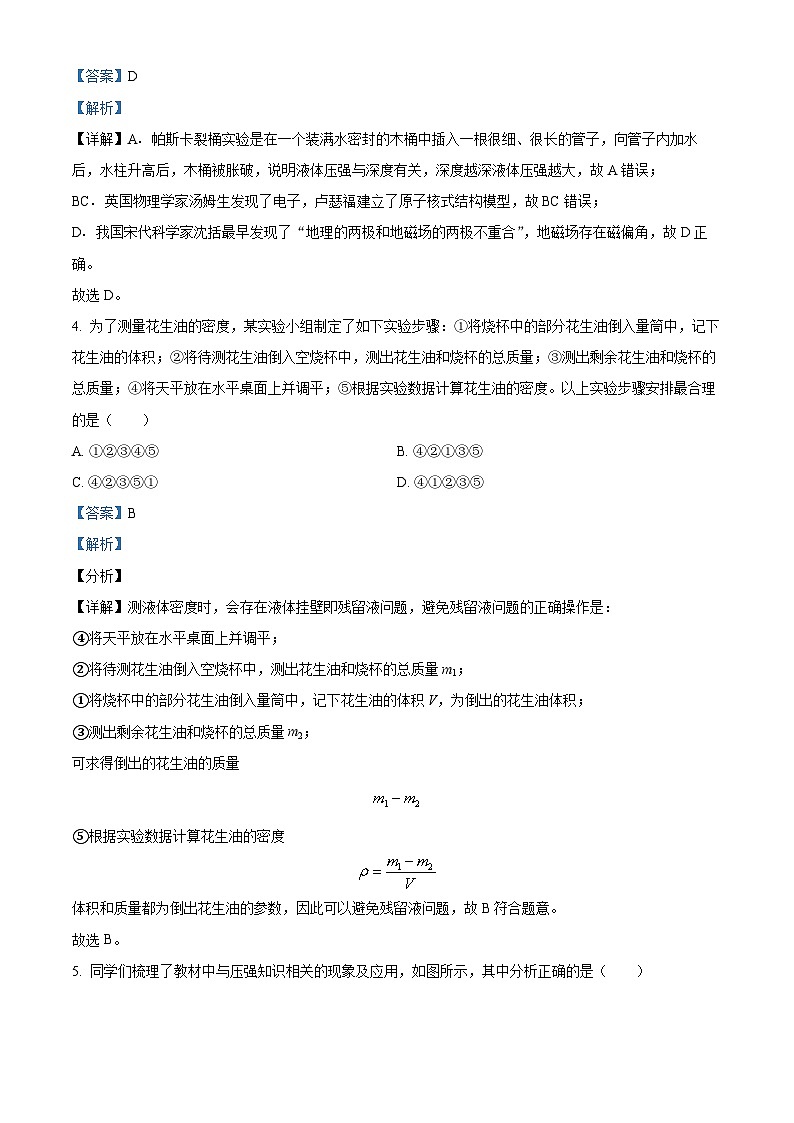

4. 为了测量花生油的密度，某实验小组制定了如下实验步骤：①将烧杯中的部分花生油倒入量筒中，记下花生油的体积；②将待测花生油倒入空烧杯中，测出花生油和烧杯的总质量；③测出剩余花生油和烧杯的总质量；④将天平放在水平桌面上并调平；⑤根据实验数据计算花生油的密度。以上实验步骤安排最合理的是（ ）
A. ①②③④⑤B. ④②①③⑤
C. ④②③⑤①D. ④①②③⑤
【答案】B
【解析】
【分析】
【详解】测液体密度时，会存在液体挂壁即残留液问题，避免残留液问题的正确操作是：
④将天平放在水平桌面上并调平；
②将待测花生油倒入空烧杯中，测出花生油和烧杯的总质量m1；
①将烧杯中的部分花生油倒入量筒中，记下花生油的体积V，为倒出的花生油体积；
③测出剩余花生油和烧杯的总质量m2；
可求得倒出的花生油的质量
⑤根据实验数据计算花生油的密度
体积和质量都为倒出花生油的参数，因此可以避免残留液问题，故B符合题意。
故选B。

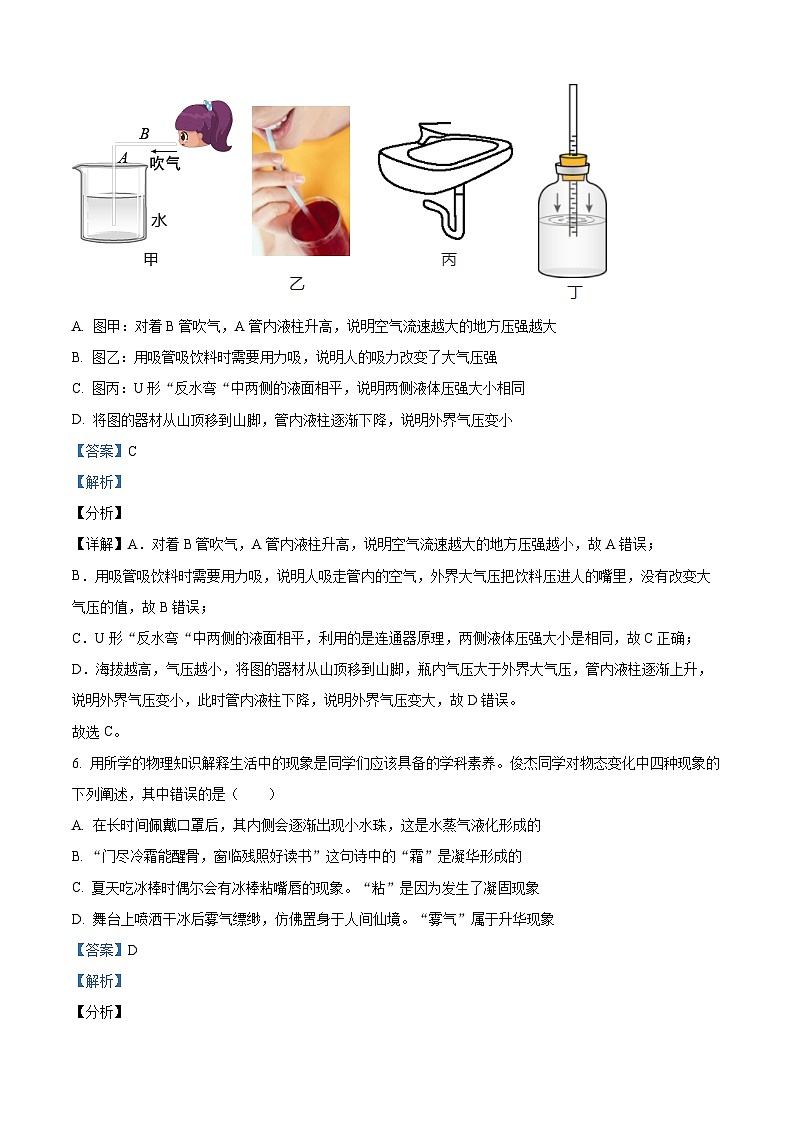

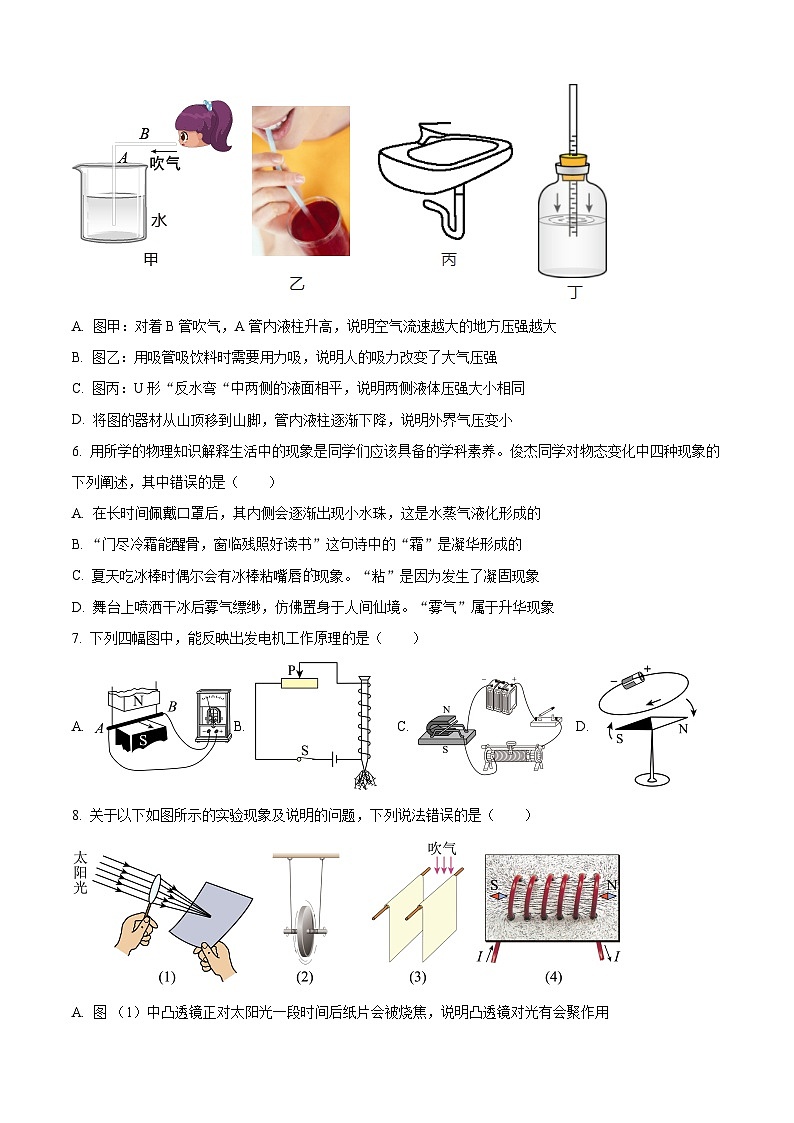

5. 同学们梳理了教材中与压强知识相关的现象及应用，如图所示，其中分析正确的是（ ）
A. 图甲：对着B管吹气，A管内液柱升高，说明空气流速越大的地方压强越大
B. 图乙：用吸管吸饮料时需要用力吸，说明人的吸力改变了大气压强
C. 图丙：U形“反水弯“中两侧的液面相平，说明两侧液体压强大小相同
D. 将图的器材从山顶移到山脚，管内液柱逐渐下降，说明外界气压变小
【答案】C
【解析】
【分析】
【详解】A．对着B管吹气，A管内液柱升高，说明空气流速越大的地方压强越小，故A错误；
B．用吸管吸饮料时需要用力吸，说明人吸走管内的空气，外界大气压把饮料压进人的嘴里，没有改变大气压的值，故B错误；
C．U形“反水弯“中两侧的液面相平，利用的是连通器原理，两侧液体压强大小是相同，故C正确；
D．海拔越高，气压越小，将图的器材从山顶移到山脚，瓶内气压大于外界大气压，管内液柱逐渐上升，说明外界气压变小，此时管内液柱下降，说明外界气压变大，故D错误。
故选C。
6. 用所学的物理知识解释生活中的现象是同学们应该具备的学科素养。俊杰同学对物态变化中四种现象的下列阐述，其中错误的是（ ）
A. 在长时间佩戴口罩后，其内侧会逐渐出现小水珠，这是水蒸气液化形成的
B. “门尽冷霜能醒骨，窗临残照好读书”这句诗中的“霜”是凝华形成的
C. 夏天吃冰棒时偶尔会有冰棒粘嘴唇的现象。“粘”是因为发生了凝固现象
D. 舞台上喷洒干冰后雾气缥缈，仿佛置身于人间仙境。“雾气”属于升华现象
【答案】D
【解析】
【分析】
【详解】A．水蒸气遇冷液化会形成小水珠，故A正确，A不符合题意；
B．霜是由水蒸气遇冷凝华而形成的，故B正确，B不符合题意；
C．冰棒粘嘴唇，由于冰棒温度较低，嘴唇上的水遇冷凝固导致的，故C正确，C不符合题意；
D．干冰升华吸热，使环境温度降低，空气当中的水蒸气遇冷液化成小水滴，形成的“雾气”，故D错误，D符合题意。
故选D。
7. 下列四幅图中，能反映出发电机工作原理的是（ ）
A. B. C. D.
【答案】A
【解析】
【详解】A．A图是闭合电路的一部分导体在磁场中做切割磁感线运动时产生感应电流，属于电磁感应现象，它是发电机原理，故A符合题意；
B．B图中实验反映的是探究电磁铁磁性强弱与电流的关系，不是发电机的原理，故B不符合题意；
C．C图中实验是通电导体在磁场里受力作用的实验，属于电动机工作原理图，故C不符合题意；
D．D图中实验是奥斯特实验，说明通电导体周围有磁场，故D不符合题意。
故选A。
8. 关于以下如图所示的实验现象及说明的问题，下列说法错误的是（ ）
A. 图 （1）中凸透镜正对太阳光一段时间后纸片会被烧焦，说明凸透镜对光有会聚作用
B. 图（2）滚摆上下运动过程中达到的最高点越来越低，说明这一过程中能量不守恒
C. 图（3）向两张纸的中间吹气时它们会互相靠近，说明气体在流速大的地方压强小
D. 图（4）玻璃板上的铁屑有规则分布，说明通电螺线管周围玻璃板平面内存在磁场
【答案】B
【解析】
【详解】A．凸透镜正对太阳光一段时间后纸片会被烧焦，纸片在凸透镜的焦点位置，温度较高，说明凸透镜对光有会聚作用，故A正确，不符合题意；
B．滚摆上下往复运动过程中，要克服阻力做功，部分机械能转化为内能，机械能减少，但能量守恒，故B错误，符合题意；
C．当向中间吹气时，中间的空气流动速度增大，压强减小。纸外侧的压强不变，纸受到向内的压强大于向外的压强，受到向内的压力大于向外的压力，纸在压力差的作用下向中间靠拢，说明气体流速越大的地方压强越小，故C正确，不符合题意；
D．如图所示是通电螺线管周围的玻璃板上的铁屑分布状态，说明通电螺线管周围玻璃板平面内存在磁场，故D正确，不符合题意。
故选B。

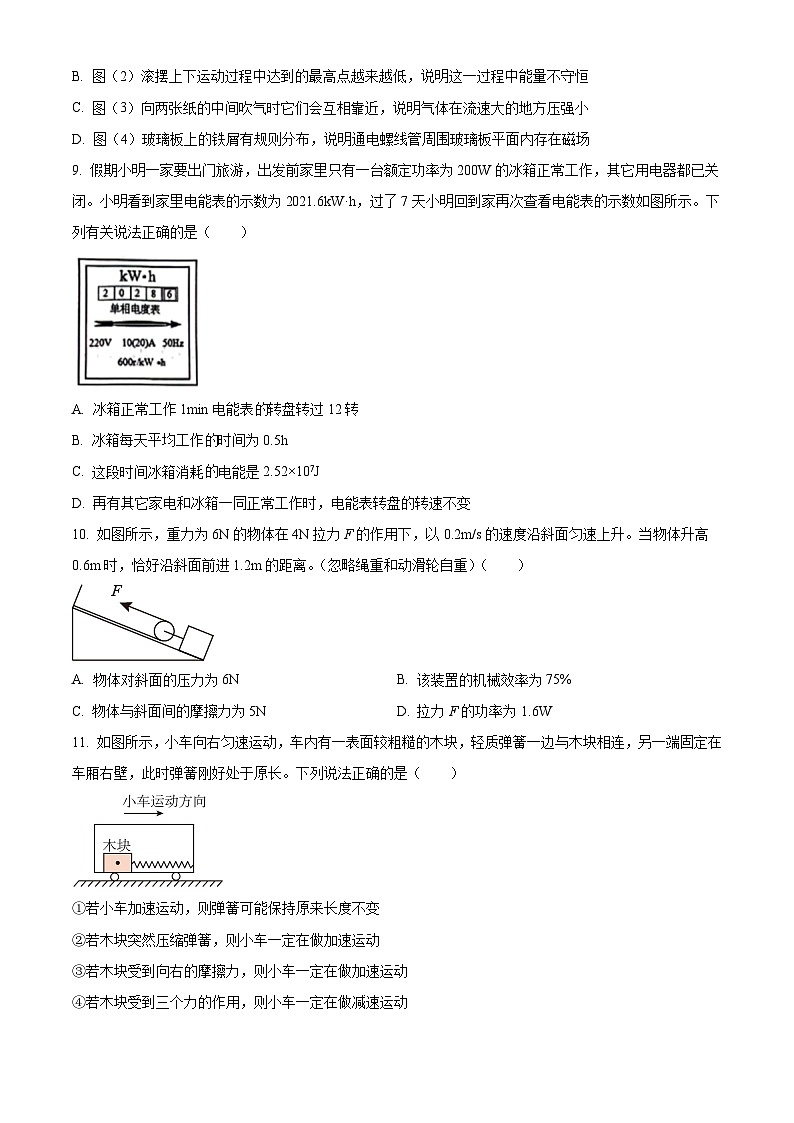

9. 假期小明一家要出门旅游，出发前家里只有一台额定功率为200W冰箱正常工作，其它用电器都已关闭。小明看到家里电能表的示数为2021.6kW·h，过了7天小明回到家再次查看电能表的示数如图所示。下列有关说法正确的是（ ）
A. 冰箱正常工作1min电能表的转盘转过12转
B. 冰箱每天平均工作的时间为0.5h
C. 这段时间冰箱消耗的电能是2.52×107J
D. 再有其它家电和冰箱一同正常工作时，电能表转盘的转速不变
【答案】C
【解析】
【详解】A．冰箱正常工作1min消耗的电能
电能表的转盘转过的转数
故A错误；
B．冰箱7天消耗的电能为
2028.6kW·h-2021.6kW·h=7kW·h
那么每天冰箱消耗
平均工作的时间为
故B错误；
C．这段时间冰箱消耗的电能是
2028.6kW·h-2021.6kW·h=7kW·h=2.52×107J
故C正确；
D．再有其它家电和冰箱一同正常工作时，总功率增加，相同时间消耗的电能增加，电能表转动的圈数增大，转盘的转速增大，故D错误。
故选C。
10. 如图所示，重力为6N的物体在4N拉力F的作用下，以0.2m/s的速度沿斜面匀速上升。当物体升高0.6m时，恰好沿斜面前进1.2m的距离。（忽略绳重和动滑轮自重）（ ）
A. 物体对斜面的压力为6NB. 该装置的机械效率为75%
C. 物体与斜面间的摩擦力为5ND. 拉力F的功率为1.6W
【答案】D
【解析】
【详解】A．物体在斜面上运动，对斜面的压力小于重力，故A不符合题意；
B．滑轮是动滑轮，有用功
W有=Gh=6N×0.6m=3.6J
总功
W总=Fs=4N×2×1.2m=9.6J
该装置的机械效率为
=37.5%
故B不符合题意；
C．忽略绳重和动滑轮自重，额外功
W额= W总- W有=9.6J-3.6J=6J
物体与斜面间的摩擦力为
=5N
而题目条件没有忽略轮与轴之间的摩擦，因此物体与斜面的实际摩擦力比所求摩擦力5N要小，故C不符合题意；
D．拉力F的功率为
故D符合题意。
故选D。
11. 如图所示，小车向右匀速运动，车内有一表面较粗糙的木块，轻质弹簧一边与木块相连，另一端固定在车厢右壁，此时弹簧刚好处于原长。下列说法正确的是（ ）
①若小车加速运动，则弹簧可能保持原来长度不变
②若木块突然压缩弹簧，则小车一定在做加速运动
③若木块受到向右的摩擦力，则小车一定在做加速运动
④若木块受到三个力的作用，则小车一定在做减速运动
A. ①②B. ①③C. ②③D. ③④
【答案】B
【解析】
【详解】①若小车加速运动，木块由于具有惯性要保持原来的运动状态不变，可能相对于小车向左运动，或者有向左运动的趋势，则弹簧长度可能将变长，可能保持不变；
②若木块突然压缩弹簧，说明木块向前运动，速度大于小车的速度，则小车可能在做减速运动，也可能突然停止；
③若木块受到向右的摩擦力，说明木块在向左运动或者有向左运动的趋势，则小车一定在做加速运动；
④木块受到竖直向下的重力，竖直向上的支持力作用，若木块向左运动，则木块受到向右的摩擦力和弹簧的拉力作用，可知此时木块受到4个力作用；若木块向右运动，则木块受到向左的摩擦力和弹簧向左的弹力作用，此时木块仍然受到四个力作用；若木块受到三个力作用时，木块一定受到的是静摩擦力作用，此时弹簧不发生形变，对木块没有弹力作用，木块可能有向右运动的趋势，也可能有向左运动的趋势，故无法判断小车在做减速运动，还是在做加速运动。综上所述，故B正确，ACD错误。
故选B。
12. 如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R 为滑动变阻器。闭合开关S，移动滑片P，滑动变阻器消耗的电功率与电流关系的图像如图乙所示。下列说法错误的是（ ）
A. 滑动变阻器的最大阻值是20Ω
B. 滑动变阻器消耗的电功率最大时，变阻器的阻值是 10Ω
C. 电源电压为8V
D. 电路消耗的最大电功率为14.4W
【答案】C
【解析】
【详解】A．当滑动变阻器接入电路中的电阻最大时，R的最大阻值和R0串联，电流表测电路中的电流，由图乙可知，电路中的最小电流I最小=0.4A，滑动变阻器的功率P1=3.2W，由P=I2R可得，滑动变阻器的最大阻值
故A正确，不符合题意；
BC．电源的电压
U=I最小(R最大+R0)=0.4A×(20Ω+R0)
由图乙可知，当电路中的电流I′=0.6A时，滑动变阻器的功率最大，最大为P1′=3.6W，则滑动变阻器接入电路中的电阻
同理可得电源电压
U=I′(R′+R0)=0.6A×(10Ω+R0)
因电源的电压不变，所以
0.4A×(20Ω+R0)= 0.6A×(10Ω+R0)
解得R0=10Ω，电源电压
U= I最小(R最大+R0)=0.4A×(20Ω+10Ω)=12V
故B正确，不符合题意，C错误，符合题意；
D．当滑动变阻器接入电路的电阻最小为0时，只有R0工作，此时电路中的电流最大，总功率最大，则最大总功率
故D正确，不符合题意。
故选C。
二、填空题（本题共8小题，每空1分，共21分）
13. 同学们在走廊上跳望远方，此时晶状体变 _____（选填“厚”或“薄”），远处的景物在视网膜上成倒立、_____实像。有些同学看不清远处的景物，可以配戴 _____透镜制作的眼镜矫正视力。
【答案】 ①. 薄 ②. 缩小 ③. 凹
【解析】
【详解】[1][2]同学们观看远方时，此时晶状体变薄，折射光的能力变弱，晶状体的焦距变大，晶状体把光线会聚到视网膜上，成一个倒立缩小的实像。
[3]有些同学看不清远处的景物，是因为晶状体的厚度变大，折射光线的能力变强，像成在了视网膜的前方，则该同学的眼睛是近视眼，对近视眼的矫正可通过凹透镜对光线的发散作用进行纠正。
14. 《天工开物》中写道“凡弓弦取食柘叶蚕茧”，指出用多股蚕丝作为弓的弦，这说明蚕丝 ___________好，拉弯的弓把箭射出去，是把弓的 ___________能转化为箭的 ___________能。
【答案】 ①. 弹性 ②. 弹性势 ③. 动
【解析】
【详解】[1]弓的弦需要发生弹性形变，用多股蚕丝作为弓的弦，这说明蚕丝弹性好。
[2][3]拉弯的弓具有弹性势能，拉弯的弓把箭射出去，将弹性势能转化为箭的动能。
15. 生活垃圾的热值为3×106J/kg，位于宿迁市洋北镇的垃圾焚烧发电厂每天完全燃烧80t生活垃圾，放出热量_________J，放出热量的30%用来发电，每天可发电_________ kW·h，放出热量的42%用来加热水供给附近小区，1标准大气压下，每天可将_________kg的水由20℃恰好加热至沸腾。[c水=4.2×103J/(kg·°C)]
【答案】 ①. 2.4×1011 ②. 2×104 ③. 3×105
【解析】
【详解】[1]燃烧放出的热量为
Q放=mq=80×103kg×3×106J/kg=2.4×1011J
[2]放出热量的30%用来发电，则电能为
W电=ηQ放=30%×2.4×1011J=7.2×1010J=2×104kW·h
[3]水吸收的热量为
Q吸=η′Q放=42%×2.4×1011J=1.008×1011J
水的质量为
16. 人工心脏泵可短时间代替心脏工作，如图是该装置的示意图，磁体固定在左侧，线圈AB固定在用软铁制成的活塞柄上（相当于一个电磁铁），活塞筒通过阀门与血管相通，阀门S1只能向外开启，S2只能向内开启。线圈中的电流从B流向A时，电磁铁左端是________极，血液会________（选填“流入”或“流出”）活塞筒，该装置工作时，线圈AB中的电流方向_________（选填“需要”或“不需要”）改变。
【答案】 ①. N ②. 流出 ③. 需要
【解析】
【详解】[1][2]线圈中的电流从B流向A时，由安培定则可知，电磁铁的右端为S极，左端为N极；电磁铁和左侧磁体的N极相对，因同名磁极相互排斥，故活塞右移，活塞筒内的压强增大，而血管内压强较小，使得阀门S2关闭，S1打开，则血液经过S1流出活塞筒。
[3]由题意可知，阀门S1只能向外开启，S2只能向内开启，说明只有活塞左移，活塞筒内的压强减小，血液才能经S2从活塞筒流入，此时电磁铁应受到左侧磁体的吸引力，电磁铁的受力方向改变，说明电磁铁的磁极改变，即线圈AB中的电流方向需要改变。
17. 小明测量小石块的密度，将天平放在水平工作台上，游码移至标尺左端“0”刻度线处，此时指针位置如图甲所示，应将平衡螺母向______调节，小明接着用天平测出小石块的质量，测量结果如图乙所示，则小石块质量为______，用排水法测得小石块的体积为30cm3，则小石块的密度为______。
【答案】 ①. 左 ②. 72.6g ③. 2.42g/cm³
【解析】
【详解】[1]如图甲所示，指针指向分度盘的中线右侧，说明右盘比较重，应向左调节平衡螺母才能使横梁平衡。
[2]如图乙所示，天平标尺的分度值为0.2g，砝码的质量有50g、20g各一个，游码所对的刻度值为2.6g，则小石块的质量为
[3]小石块的体积为30cm3，则小石块的密度为
18. 利用用了一半油墨旧笔芯自制密度计，将旧笔芯放入水中，它能竖直漂浮在水中，在笔芯上标出水面的位置A，将笔芯放入酒精中，仍可漂浮，标出液面的位置B，如图所示，该笔芯漂浮在水中和酒精中时受到的浮力大小_________，已知（酒精的密度=0.8g/cm3），若笔芯漂浮在密度为0.9g/cm3的液体中，则液面对应的位置可能是_________（填“C”或“D”）。
【答案】 ①. 相等 ②. D
【解析】
【详解】[1]旧笔芯在水中和酒精中处于漂浮状态，受到的浮力等于自身的重力，重力不变，所以浮力不变，该笔芯漂浮在水中和酒精中时受到的浮力大小相等。
[2]笔芯漂浮时，下表面受到的压力等于浮力，浮力相同，则压力相同，设笔管的底面积为S，则V排水=SH，V排液=Sh，根据阿基米德原理可知
ρ水gSH=ρ液gSh
h和ρ液是反比例函数，所以密度计刻度分布不是均匀的，液体的密度值越大，相邻刻度线之间的距离越小，所以笔芯漂浮在密度为ρ3=0.9g/cm3的液体中，液面对应的位置可能是D点。
19. 如图是小明自制的一种测定油箱内油面高度的装置。油量表是由量程为0~0.6A的电流表改装而成的，滑动变阻器R的最大阻值为20Ω，从油量表指针所指的刻度，就可以知道油箱内油面的高度。已知电源电压为12V，当油箱内油面高度最高时，R的金属滑片在最下端，油量表指针满偏；当油箱内没有油时，R全部接入电路，油量表的读数最小。则R0的阻值是______Ω，油量表的最小读数是______A；当油箱内油面的高度降为最高油面一半时，滑片正好在R的中点，此时油量表的读数是______A，据此推理油量表的刻度______（“均匀/不均匀”）。
【答案】 ①. 20 ②. 0.3 ③. 0.4 ④. 不均匀
【解析】
【分析】
【详解】[1]当油箱内油面高度最高时，R的金属滑片在最下端，此时电路中只有R0接入电路，油量表指针满偏，其示数I0=0.6A，则R0的阻值
[2]当油箱内没有油时，R全部接入电路，油量表读数最小，此时电路总电阻
此时电路电流
[3] 当油箱内油面的高度降为最高油面一半时，滑片正好在R的中点，此时油量表的读数
[4]当R接入电路的电阻为0时，电路电流为0.6A；当R接入电路的电阻为R的一半时，电路电流为0.4A；当R全部接入电路时，电路电流为0.3A。由此判断理油量表的刻度是不均匀的。
三、作图和实验探究题（本题共6小题， 21题每小题2分， 22、23、24、25、26题每空1分， 共29分）
20. 如图，请画出经过凹透镜折射后的两条特殊光线。
【答案】
【解析】
【详解】平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点，过光心的光线其传播方向不变，如图所示：
21. 如图，鸡蛋在盐水中上浮时情境，请画出鸡蛋受到的重力G和浮力F的示意图。
【答案】
【解析】
【详解】鸡蛋在盐水中上浮时，浮力大于重力，鸡蛋所受浮力的方向是竖直向上的，从重心开始竖直向上画一条带箭头的线段表示出浮力，并标出符号F，重力的方向是竖直向下的，从重心竖直向下画一条带箭头的线段表示重力，并标出符号G，如图所示：
22. 如图，请在该电路图圆圈内填上电流表或者电压表，保障各电路元件能正常工作。
【答案】
【解析】
【详解】电压表和用电器并联，所以与R1并联的圆圈内是电压表，电流表串联在电路中，所以右侧圆圈内是电流表，如图所示：
23. 在探究“凸透镜成像规律”的实验中，华华同学进行了如下实验：
（1）按图甲所示操作，测得凸透镜的焦距为_________cm；
（2）调节好蜡烛、凸透镜、光屏的位置如图乙所示，发现光屏上得到一个_________清晰实像，生活利用这个成像特点制成了_________（选填“照相机”、“投影仪”或“放大镜”）；
（3）若将图示中的蜡烛和光屏的位置对调，则像的_________（选填“倒正”或“大小”）发生变化，前后两次像距之差为_________ cm。
【答案】 ① 10.0 ②. 倒立放大 ③. 投影仪 ④. 缩小 ⑤. 15.0
【解析】
【详解】（1）[1]凸透镜焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距
60.0cm-50.0cm=10.0cm
（2）[2][3]由图乙可知，物距为
50.0cm-35.0cm=15.0cm
物距大于1倍焦距小于2倍焦距，成倒立放大的实像，投影仪应用此原理制成的。
（3）[4][5]若将图示中的蜡烛和光屏的位置对调，此时物距等于原来的像距，像距等于原来的物距，根据光路的可逆性，成倒立缩小的实像，图中的像距为30.0cm，对调后像距为15.0cm，则前后像距之差为
Δv=30.0cm-15.0cm=15.0cm
24. 如图甲所示，小明同学设计了“探究冰熔化时温度变化规律”实验装置。（标准大气压下）
（1）如图甲该实验采用这种加热方式的好处是使被加热物质_________；
（2）小明某一时刻观察到温度计示数如图乙所示，该温度值为_________℃；
（3）根据实验数据，小明画出了温度随时间变化的图象如图丙所示，分析图象可知：
①当冰全部熔化后继续加热，其温度随时间变化的图线是_________（选填“CD”、“CE”或“CF”）；
②若该物质在第3mim时比热容为c1，第12min时比热容为c2，则：c1∶c2=_________。
【答案】 ①. 受热均匀 ②. -4 ③. CD ④. 1∶2
【解析】
【详解】（1）[1]将装有冰的试管放入水中加热，这是水浴法，采用水浴法的好处是使冰受热均匀，温度变化比较慢，便于记录实验温度并便于观察熔化过程中的状态变化。
（2）[2]由图乙可知温度计的分度值是1℃，此时是零下，液柱上表面对准了0℃下面第4个小格处读作-4℃。
（3）①[3]因为水的比热容大于冰的比热容，冰全部熔化成水后，质量不变，继续加热，吸收相同的热量，水的温度变化小，所以其温度随时间变化的图线是CD。
②[4]由图丙可知，该物质在第3min时是冰，比热容为c1，第12min时是水，比热容为c2，因为AB段和CD段物质的质量相同，加热的时间相同都是4min，升高的温度比为
4℃∶2℃=2∶1
吸收的热量相等，由得到
c1∶c2=1∶2
25. 如图所示甲、乙、丙三个装置完全相同。
（1）要比较“不同燃料的放热能力”，应选择__________两图进行实验；该实验中燃料燃烧时放出热量的多少是通过比较___________（选填“温度计升高的示数”或“加热时间”）来判断的；
（2）要比较不同物质吸热能力，应选择__________两个图进行实验；
（3）若甲装置中消耗的燃料的质量为m1，使质量为m2的水温度升高了Δt（水未沸腾），则燃料1的热值q为__________（用m1、m2、c水、Δt表示），该方法测出的热值会比真实值__________。
【答案】 ①. 甲丙 ②. 温度计升高的示数 ③. 甲乙 ④. ⑤. 小
【解析】
【详解】（1）[1][2]比较不同燃料的放热能力，要用不同的燃料，加热质量相同的同种液体，应选择甲、丙两图进行实验，燃料完全燃烧放出的热量，是通过温度计示数的变化来反映的。
（2）[3]为了比较不同物质吸热能力，需要燃烧相同的燃料，加热不同的液体，应选择甲和乙两图进行实验。
（3）[4][5]水吸收的热量为
Q吸=c水m2Δt
则燃料1的热值
该方法测出的热值会比真实值偏小，因为实验过程有热量散失。
26. 在探究“阻力对物体运动的影响”时，使用的器材有斜面、木板、棉布、毛巾和小车。
（1）实验时要固定斜面，并将小车从斜面上__________（选填“同一”或“不同”）位置由静止释放；
（2）从实验现象可推理，若水平面绝对光滑，则运动的小车将在水平面上__________；
（3）若实验中小车仅在木板上滑行时滑出了右端，__________（选填“需要”或“不需要”）重做本实验以获取可靠的证据；
（4）在本实验中，“小车在水平面上运动的距离”反映的是__________。
A．小车在水平面上所受阻力大小 B．阻力对小车运动的影响情况
【答案】 ①. 同一 ②. 做匀速直线运动 ③. 不需要 ④. B
【解析】
【详解】（1）[1]在实验中，要探究阻力对物体运动的影响，除了物体所受的阻力可以改变，其它因素需要保持不变，那么应将小车从斜面的同一位置静止释放，才能让小车到达水平面时速度相同。
（2）[2]由实验可以看出，运动的小车所受的阻力越小，向前滑行的距离越远，速度减小的越慢，据此推理可知：如果小车运动时不受阻力，小车运动的无限远，即它将做匀速直线运动。
（3）[3]本实验中，通过观察小车在水平面上运动的距离来反映阻力对小车运动的影响情况，若实验中小车仅在木板上滑行时滑出了右端，三次实验小车运动的距离不同，可以说明阻力对小车运动的影响，无需要重新实验。
（4）[4]本实验中，在压力不变时，小车在水平表面受到阻力的大小由接触面的粗糙程度决定，通过观察小车在水平面上运动的距离来反映阻力对小车运动的影响情况，这叫转换法。
故选B。
27. 小华做“测定小灯泡电功率的实验”，小灯泡的额定为2.5V，电源电压恒为3V，按图甲连接电路进行实验。
（1）请帮小华把电路补充完整，要求滑片向右移动时，灯泡变亮；______；
（2）小华正确连接电路后，闭合开关，但发现灯泡几乎不亮，于是立刻举手要求老师更换灯泡，其实小华做法欠妥，正确的做法应该先__________
A．更换电池 B．观察电表的示数情况再作决定
C．移动滑动变阻器的滑片 D．更换电表
（3）测量灯泡额定功率时，闭合开关，缓慢移动滑片，直至电压表示数为__________ V时停止移动滑片，此时电流表的示数如图乙所示，则灯泡的额定功率是__________ W，若此时只将原来灯泡换成“2.5V 1W”的另一灯泡，那么该灯泡的实际功率__________ 1W。（选填“>”、“<”或“=”）
【答案】 ①. ②. C ③. 2.5V ④. 0.75 ⑤. <
【解析】
【详解】（1）[1]要求滑片向右移动时，灯泡变亮，即电流变大电阻变小，故变阻器右下接线柱连入电路中与灯串联，灯的额定电压为2.5V，故电压表选用小量程与灯并联，如下图所示：
（2）[2]为保护电路，闭合开关前，滑动变阻器的最大电阻连入电路中，闭合开关后，电路的电流过小，灯不发光，于是立刻举手要求老师更换灯泡，其实小华的做法欠妥，应该先移动滑动变阻器的滑片（观察灯的发光情况）。
故选C。
（3）[3][4][5]灯在额定电压下正常发光，测量灯泡额定功率时，闭合开关，缓慢移动滑片，直至电压表示数为2.5V时停止移动滑片，此时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.3A，则灯泡的额定功率是
P=UI=2.5V×0.3A=0.75W
若此时换成“2.5V 1W”的另一灯泡，由可知，两灯的额定电压相同，另一灯泡额定功率大，故这个灯的电阻小，由分压原理，这灯分得的电压小于2.5V，故该灯泡的实际功率小于1W。
四、计算题（本题共2小题，26题7分，27题9分，共16分，要写出必要的文字说明及解题过程）
28. 如图所示，图甲、图乙分别为某烧水壶的铭牌和简化电路图，R1和R2为发热丝，S1为总开关，S2为温控开关，1、2分别为开关的两个接触点，丙图为某次将满壶水加热、保温过程的总功率与时间的关系图像，已知，。求：
（1）这满壶水从25℃加热至100℃所吸收的热量；
（2）本次工作过程共消耗的电能；
（3）R1和R2的阻值。
【答案】（1）；（2）；（3）1170Ω，40Ω
【解析】
【详解】解：（1）满壶水的质量
此过程加热满壶水吸收的热量为
（2）由图可知，加热时间
t加=5min=300s
保温时间
本次工作消耗电能
（3）当S1闭合，S2接1时电路只有R2接入电路，电路处于加热状态
由 得
当S1闭合，S2接2时电路中R1与R2串联接入电路，电路处于保温状态，同理可得
答：（1）这满壶水从25℃加热至100℃所吸收的热量为 ；
（2）本次工作过程共消耗的电能；
（3）R1的阻值1170Ω，R2的阻值40Ω。
29. 桔槔是《天工开物》中记载的一种原始的汲水工具。如图所示，硬杆用细绳悬挂在树上，杆可绕点自由旋转且与树之间无作用力，用细绳将重力为20N、容积为的桶悬挂在端，在端重120N的拗石辅助下，人可轻松将一桶水从井中提起，；悬挂桶的绳子始终保持在竖直方向上，忽略杆和绳的重力。
（1）桶装满水时，求水的质量；
（2）空桶在井中漂浮时，求桶排开水的体积；
（3）一重力为480N的人用桔槔将装满水的桶提出水面后（忽略桶外壁沾水），桔槔处于平衡状态时，人与地面的受力面积为500cm2，求人对地面的压强。
【答案】（1）28kg；（2）2000cm3；（3）
【解析】
【详解】解：（1）因为通的容积为容积为2.8×10−2m3，则桶装满水的质量为
（2）漂浮在水面的桶受到的浮力等于重力为
则排开水的体积为
（3）桔槔平衡时，根据杠杆平衡条件可求，B端施加的拉力为
人对绳子的拉力为
人对地面的压强为
答：（1）桶装满水时，水的质量为；
（2）空桶在井中漂浮时，桶排开水的体积为2000cm3；
（3）人对地面的压强1.2×104Pa。型号
SDS-15X05
容量
1L
额定电压
220V
额定频率
50Hz
加热功率
1210W
保温功率
40W
1. 科技引领生活，5G时代已经来临。用于路口的红黄绿三种颜色5G指示灯的连接方式及5G通讯传递信息的形式分别是（ ）
A. 并联；电磁波B. 串联；超声波
C 串联；电磁波D. 并联；超声波
【答案】A
【解析】
【详解】平时我们看到的用于路口的红黄绿三种颜色5G指示灯，它们是独立发光，不同时发光，所以这些指示灯的连接方式为并联；5G信号是电磁波的一种，所以5G通讯传递信息的形式是利用电磁波传播，故A符合题意，BCD不符合题意。
故选A。
2. 学习物理知识后，下列表述正确的是（ ）
A. 0分贝的声音人耳听不到
B. 在光反射现象中光路是可逆的，而光折射现象中光路是不可逆的
C. 在热传递过程中能量从内能大的转移到内能小的物体
D. 在同一种介质中，电磁波的波长与频率成反比
【答案】D
【解析】
【详解】A．人们刚刚能听到的声音是0分贝，故A错误；
B．在光的反射和折射现象中，光路都是可逆的，故B错误；
C．热传递时，能量从温度高的物体向温度低的物体传递，内能的大的物体温度不一定高，故C错误；
D．在同种介质中，电磁波的波速一定，由公式c=λf可知，电磁波的波长与频率成反比，故D正确。
故选D。
3. 下列关于物理史实表述正确的是（ ）
A. 法国物理学家帕斯卡裂桶实验证明大气压存在
B. 英国物理学家汤姆生提出原子核式结构模型
C. 英国物理学家卢瑟福通过实验发现电子
D. 中国古代学者沈括发现地磁场存在磁偏角
【答案】D
【解析】
【详解】A．帕斯卡裂桶实验是在一个装满水密封的木桶中插入一根很细、很长的管子，向管子内加水后，水柱升高后，木桶被胀破，说明液体压强与深度有关，深度越深液体压强越大，故A错误；
BC．英国物理学家汤姆生发现了电子，卢瑟福建立了原子核式结构模型，故BC错误；
D．我国宋代科学家沈括最早发现了“地理的两极和地磁场的两极不重合”，地磁场存在磁偏角，故D正确。
故选D。
4. 为了测量花生油的密度，某实验小组制定了如下实验步骤：①将烧杯中的部分花生油倒入量筒中，记下花生油的体积；②将待测花生油倒入空烧杯中，测出花生油和烧杯的总质量；③测出剩余花生油和烧杯的总质量；④将天平放在水平桌面上并调平；⑤根据实验数据计算花生油的密度。以上实验步骤安排最合理的是（ ）
A. ①②③④⑤B. ④②①③⑤
C. ④②③⑤①D. ④①②③⑤
【答案】B
【解析】
【分析】
【详解】测液体密度时，会存在液体挂壁即残留液问题，避免残留液问题的正确操作是：
④将天平放在水平桌面上并调平；
②将待测花生油倒入空烧杯中，测出花生油和烧杯的总质量m1；
①将烧杯中的部分花生油倒入量筒中，记下花生油的体积V，为倒出的花生油体积；
③测出剩余花生油和烧杯的总质量m2；
可求得倒出的花生油的质量
⑤根据实验数据计算花生油的密度
体积和质量都为倒出花生油的参数，因此可以避免残留液问题，故B符合题意。
故选B。
5. 同学们梳理了教材中与压强知识相关的现象及应用，如图所示，其中分析正确的是（ ）
A. 图甲：对着B管吹气，A管内液柱升高，说明空气流速越大的地方压强越大
B. 图乙：用吸管吸饮料时需要用力吸，说明人的吸力改变了大气压强
C. 图丙：U形“反水弯“中两侧的液面相平，说明两侧液体压强大小相同
D. 将图的器材从山顶移到山脚，管内液柱逐渐下降，说明外界气压变小
【答案】C
【解析】
【分析】
【详解】A．对着B管吹气，A管内液柱升高，说明空气流速越大的地方压强越小，故A错误；
B．用吸管吸饮料时需要用力吸，说明人吸走管内的空气，外界大气压把饮料压进人的嘴里，没有改变大气压的值，故B错误；
C．U形“反水弯“中两侧的液面相平，利用的是连通器原理，两侧液体压强大小是相同，故C正确；
D．海拔越高，气压越小，将图的器材从山顶移到山脚，瓶内气压大于外界大气压，管内液柱逐渐上升，说明外界气压变小，此时管内液柱下降，说明外界气压变大，故D错误。
故选C。
6. 用所学的物理知识解释生活中的现象是同学们应该具备的学科素养。俊杰同学对物态变化中四种现象的下列阐述，其中错误的是（ ）
A. 在长时间佩戴口罩后，其内侧会逐渐出现小水珠，这是水蒸气液化形成的
B. “门尽冷霜能醒骨，窗临残照好读书”这句诗中的“霜”是凝华形成的
C. 夏天吃冰棒时偶尔会有冰棒粘嘴唇的现象。“粘”是因为发生了凝固现象
D. 舞台上喷洒干冰后雾气缥缈，仿佛置身于人间仙境。“雾气”属于升华现象
【答案】D
【解析】
【分析】
【详解】A．水蒸气遇冷液化会形成小水珠，故A正确，A不符合题意；
B．霜是由水蒸气遇冷凝华而形成的，故B正确，B不符合题意；
C．冰棒粘嘴唇，由于冰棒温度较低，嘴唇上的水遇冷凝固导致的，故C正确，C不符合题意；
D．干冰升华吸热，使环境温度降低，空气当中的水蒸气遇冷液化成小水滴，形成的“雾气”，故D错误，D符合题意。
故选D。
7. 下列四幅图中，能反映出发电机工作原理的是（ ）
A. B. C. D.
【答案】A
【解析】
【详解】A．A图是闭合电路的一部分导体在磁场中做切割磁感线运动时产生感应电流，属于电磁感应现象，它是发电机原理，故A符合题意；
B．B图中实验反映的是探究电磁铁磁性强弱与电流的关系，不是发电机的原理，故B不符合题意；
C．C图中实验是通电导体在磁场里受力作用的实验，属于电动机工作原理图，故C不符合题意；
D．D图中实验是奥斯特实验，说明通电导体周围有磁场，故D不符合题意。
故选A。
8. 关于以下如图所示的实验现象及说明的问题，下列说法错误的是（ ）
A. 图 （1）中凸透镜正对太阳光一段时间后纸片会被烧焦，说明凸透镜对光有会聚作用
B. 图（2）滚摆上下运动过程中达到的最高点越来越低，说明这一过程中能量不守恒
C. 图（3）向两张纸的中间吹气时它们会互相靠近，说明气体在流速大的地方压强小
D. 图（4）玻璃板上的铁屑有规则分布，说明通电螺线管周围玻璃板平面内存在磁场
【答案】B
【解析】
【详解】A．凸透镜正对太阳光一段时间后纸片会被烧焦，纸片在凸透镜的焦点位置，温度较高，说明凸透镜对光有会聚作用，故A正确，不符合题意；
B．滚摆上下往复运动过程中，要克服阻力做功，部分机械能转化为内能，机械能减少，但能量守恒，故B错误，符合题意；
C．当向中间吹气时，中间的空气流动速度增大，压强减小。纸外侧的压强不变，纸受到向内的压强大于向外的压强，受到向内的压力大于向外的压力，纸在压力差的作用下向中间靠拢，说明气体流速越大的地方压强越小，故C正确，不符合题意；
D．如图所示是通电螺线管周围的玻璃板上的铁屑分布状态，说明通电螺线管周围玻璃板平面内存在磁场，故D正确，不符合题意。
故选B。
9. 假期小明一家要出门旅游，出发前家里只有一台额定功率为200W冰箱正常工作，其它用电器都已关闭。小明看到家里电能表的示数为2021.6kW·h，过了7天小明回到家再次查看电能表的示数如图所示。下列有关说法正确的是（ ）
A. 冰箱正常工作1min电能表的转盘转过12转
B. 冰箱每天平均工作的时间为0.5h
C. 这段时间冰箱消耗的电能是2.52×107J
D. 再有其它家电和冰箱一同正常工作时，电能表转盘的转速不变
【答案】C
【解析】
【详解】A．冰箱正常工作1min消耗的电能
电能表的转盘转过的转数
故A错误；
B．冰箱7天消耗的电能为
2028.6kW·h-2021.6kW·h=7kW·h
那么每天冰箱消耗
平均工作的时间为
故B错误；
C．这段时间冰箱消耗的电能是
2028.6kW·h-2021.6kW·h=7kW·h=2.52×107J
故C正确；
D．再有其它家电和冰箱一同正常工作时，总功率增加，相同时间消耗的电能增加，电能表转动的圈数增大，转盘的转速增大，故D错误。
故选C。
10. 如图所示，重力为6N的物体在4N拉力F的作用下，以0.2m/s的速度沿斜面匀速上升。当物体升高0.6m时，恰好沿斜面前进1.2m的距离。（忽略绳重和动滑轮自重）（ ）
A. 物体对斜面的压力为6NB. 该装置的机械效率为75%
C. 物体与斜面间的摩擦力为5ND. 拉力F的功率为1.6W
【答案】D
【解析】
【详解】A．物体在斜面上运动，对斜面的压力小于重力，故A不符合题意；
B．滑轮是动滑轮，有用功
W有=Gh=6N×0.6m=3.6J
总功
W总=Fs=4N×2×1.2m=9.6J
该装置的机械效率为
=37.5%
故B不符合题意；
C．忽略绳重和动滑轮自重，额外功
W额= W总- W有=9.6J-3.6J=6J
物体与斜面间的摩擦力为
=5N
而题目条件没有忽略轮与轴之间的摩擦，因此物体与斜面的实际摩擦力比所求摩擦力5N要小，故C不符合题意；
D．拉力F的功率为
故D符合题意。
故选D。
11. 如图所示，小车向右匀速运动，车内有一表面较粗糙的木块，轻质弹簧一边与木块相连，另一端固定在车厢右壁，此时弹簧刚好处于原长。下列说法正确的是（ ）
①若小车加速运动，则弹簧可能保持原来长度不变
②若木块突然压缩弹簧，则小车一定在做加速运动
③若木块受到向右的摩擦力，则小车一定在做加速运动
④若木块受到三个力的作用，则小车一定在做减速运动
A. ①②B. ①③C. ②③D. ③④
【答案】B
【解析】
【详解】①若小车加速运动，木块由于具有惯性要保持原来的运动状态不变，可能相对于小车向左运动，或者有向左运动的趋势，则弹簧长度可能将变长，可能保持不变；
②若木块突然压缩弹簧，说明木块向前运动，速度大于小车的速度，则小车可能在做减速运动，也可能突然停止；
③若木块受到向右的摩擦力，说明木块在向左运动或者有向左运动的趋势，则小车一定在做加速运动；
④木块受到竖直向下的重力，竖直向上的支持力作用，若木块向左运动，则木块受到向右的摩擦力和弹簧的拉力作用，可知此时木块受到4个力作用；若木块向右运动，则木块受到向左的摩擦力和弹簧向左的弹力作用，此时木块仍然受到四个力作用；若木块受到三个力作用时，木块一定受到的是静摩擦力作用，此时弹簧不发生形变，对木块没有弹力作用，木块可能有向右运动的趋势，也可能有向左运动的趋势，故无法判断小车在做减速运动，还是在做加速运动。综上所述，故B正确，ACD错误。
故选B。
12. 如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R 为滑动变阻器。闭合开关S，移动滑片P，滑动变阻器消耗的电功率与电流关系的图像如图乙所示。下列说法错误的是（ ）
A. 滑动变阻器的最大阻值是20Ω
B. 滑动变阻器消耗的电功率最大时，变阻器的阻值是 10Ω
C. 电源电压为8V
D. 电路消耗的最大电功率为14.4W
【答案】C
【解析】
【详解】A．当滑动变阻器接入电路中的电阻最大时，R的最大阻值和R0串联，电流表测电路中的电流，由图乙可知，电路中的最小电流I最小=0.4A，滑动变阻器的功率P1=3.2W，由P=I2R可得，滑动变阻器的最大阻值
故A正确，不符合题意；
BC．电源的电压
U=I最小(R最大+R0)=0.4A×(20Ω+R0)
由图乙可知，当电路中的电流I′=0.6A时，滑动变阻器的功率最大，最大为P1′=3.6W，则滑动变阻器接入电路中的电阻
同理可得电源电压
U=I′(R′+R0)=0.6A×(10Ω+R0)
因电源的电压不变，所以
0.4A×(20Ω+R0)= 0.6A×(10Ω+R0)
解得R0=10Ω，电源电压
U= I最小(R最大+R0)=0.4A×(20Ω+10Ω)=12V
故B正确，不符合题意，C错误，符合题意；
D．当滑动变阻器接入电路的电阻最小为0时，只有R0工作，此时电路中的电流最大，总功率最大，则最大总功率
故D正确，不符合题意。
故选C。
二、填空题（本题共8小题，每空1分，共21分）
13. 同学们在走廊上跳望远方，此时晶状体变 _____（选填“厚”或“薄”），远处的景物在视网膜上成倒立、_____实像。有些同学看不清远处的景物，可以配戴 _____透镜制作的眼镜矫正视力。
【答案】 ①. 薄 ②. 缩小 ③. 凹
【解析】
【详解】[1][2]同学们观看远方时，此时晶状体变薄，折射光的能力变弱，晶状体的焦距变大，晶状体把光线会聚到视网膜上，成一个倒立缩小的实像。
[3]有些同学看不清远处的景物，是因为晶状体的厚度变大，折射光线的能力变强，像成在了视网膜的前方，则该同学的眼睛是近视眼，对近视眼的矫正可通过凹透镜对光线的发散作用进行纠正。
14. 《天工开物》中写道“凡弓弦取食柘叶蚕茧”，指出用多股蚕丝作为弓的弦，这说明蚕丝 ___________好，拉弯的弓把箭射出去，是把弓的 ___________能转化为箭的 ___________能。
【答案】 ①. 弹性 ②. 弹性势 ③. 动
【解析】
【详解】[1]弓的弦需要发生弹性形变，用多股蚕丝作为弓的弦，这说明蚕丝弹性好。
[2][3]拉弯的弓具有弹性势能，拉弯的弓把箭射出去，将弹性势能转化为箭的动能。
15. 生活垃圾的热值为3×106J/kg，位于宿迁市洋北镇的垃圾焚烧发电厂每天完全燃烧80t生活垃圾，放出热量_________J，放出热量的30%用来发电，每天可发电_________ kW·h，放出热量的42%用来加热水供给附近小区，1标准大气压下，每天可将_________kg的水由20℃恰好加热至沸腾。[c水=4.2×103J/(kg·°C)]
【答案】 ①. 2.4×1011 ②. 2×104 ③. 3×105
【解析】
【详解】[1]燃烧放出的热量为
Q放=mq=80×103kg×3×106J/kg=2.4×1011J
[2]放出热量的30%用来发电，则电能为
W电=ηQ放=30%×2.4×1011J=7.2×1010J=2×104kW·h
[3]水吸收的热量为
Q吸=η′Q放=42%×2.4×1011J=1.008×1011J
水的质量为
16. 人工心脏泵可短时间代替心脏工作，如图是该装置的示意图，磁体固定在左侧，线圈AB固定在用软铁制成的活塞柄上（相当于一个电磁铁），活塞筒通过阀门与血管相通，阀门S1只能向外开启，S2只能向内开启。线圈中的电流从B流向A时，电磁铁左端是________极，血液会________（选填“流入”或“流出”）活塞筒，该装置工作时，线圈AB中的电流方向_________（选填“需要”或“不需要”）改变。
【答案】 ①. N ②. 流出 ③. 需要
【解析】
【详解】[1][2]线圈中的电流从B流向A时，由安培定则可知，电磁铁的右端为S极，左端为N极；电磁铁和左侧磁体的N极相对，因同名磁极相互排斥，故活塞右移，活塞筒内的压强增大，而血管内压强较小，使得阀门S2关闭，S1打开，则血液经过S1流出活塞筒。
[3]由题意可知，阀门S1只能向外开启，S2只能向内开启，说明只有活塞左移，活塞筒内的压强减小，血液才能经S2从活塞筒流入，此时电磁铁应受到左侧磁体的吸引力，电磁铁的受力方向改变，说明电磁铁的磁极改变，即线圈AB中的电流方向需要改变。
17. 小明测量小石块的密度，将天平放在水平工作台上，游码移至标尺左端“0”刻度线处，此时指针位置如图甲所示，应将平衡螺母向______调节，小明接着用天平测出小石块的质量，测量结果如图乙所示，则小石块质量为______，用排水法测得小石块的体积为30cm3，则小石块的密度为______。
【答案】 ①. 左 ②. 72.6g ③. 2.42g/cm³
【解析】
【详解】[1]如图甲所示，指针指向分度盘的中线右侧，说明右盘比较重，应向左调节平衡螺母才能使横梁平衡。
[2]如图乙所示，天平标尺的分度值为0.2g，砝码的质量有50g、20g各一个，游码所对的刻度值为2.6g，则小石块的质量为
[3]小石块的体积为30cm3，则小石块的密度为
18. 利用用了一半油墨旧笔芯自制密度计，将旧笔芯放入水中，它能竖直漂浮在水中，在笔芯上标出水面的位置A，将笔芯放入酒精中，仍可漂浮，标出液面的位置B，如图所示，该笔芯漂浮在水中和酒精中时受到的浮力大小_________，已知（酒精的密度=0.8g/cm3），若笔芯漂浮在密度为0.9g/cm3的液体中，则液面对应的位置可能是_________（填“C”或“D”）。
【答案】 ①. 相等 ②. D
【解析】
【详解】[1]旧笔芯在水中和酒精中处于漂浮状态，受到的浮力等于自身的重力，重力不变，所以浮力不变，该笔芯漂浮在水中和酒精中时受到的浮力大小相等。
[2]笔芯漂浮时，下表面受到的压力等于浮力，浮力相同，则压力相同，设笔管的底面积为S，则V排水=SH，V排液=Sh，根据阿基米德原理可知
ρ水gSH=ρ液gSh
h和ρ液是反比例函数，所以密度计刻度分布不是均匀的，液体的密度值越大，相邻刻度线之间的距离越小，所以笔芯漂浮在密度为ρ3=0.9g/cm3的液体中，液面对应的位置可能是D点。
19. 如图是小明自制的一种测定油箱内油面高度的装置。油量表是由量程为0~0.6A的电流表改装而成的，滑动变阻器R的最大阻值为20Ω，从油量表指针所指的刻度，就可以知道油箱内油面的高度。已知电源电压为12V，当油箱内油面高度最高时，R的金属滑片在最下端，油量表指针满偏；当油箱内没有油时，R全部接入电路，油量表的读数最小。则R0的阻值是______Ω，油量表的最小读数是______A；当油箱内油面的高度降为最高油面一半时，滑片正好在R的中点，此时油量表的读数是______A，据此推理油量表的刻度______（“均匀/不均匀”）。
【答案】 ①. 20 ②. 0.3 ③. 0.4 ④. 不均匀
【解析】
【分析】
【详解】[1]当油箱内油面高度最高时，R的金属滑片在最下端，此时电路中只有R0接入电路，油量表指针满偏，其示数I0=0.6A，则R0的阻值
[2]当油箱内没有油时，R全部接入电路，油量表读数最小，此时电路总电阻
此时电路电流
[3] 当油箱内油面的高度降为最高油面一半时，滑片正好在R的中点，此时油量表的读数
[4]当R接入电路的电阻为0时，电路电流为0.6A；当R接入电路的电阻为R的一半时，电路电流为0.4A；当R全部接入电路时，电路电流为0.3A。由此判断理油量表的刻度是不均匀的。
三、作图和实验探究题（本题共6小题， 21题每小题2分， 22、23、24、25、26题每空1分， 共29分）
20. 如图，请画出经过凹透镜折射后的两条特殊光线。
【答案】
【解析】
【详解】平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点，过光心的光线其传播方向不变，如图所示：
21. 如图，鸡蛋在盐水中上浮时情境，请画出鸡蛋受到的重力G和浮力F的示意图。
【答案】
【解析】
【详解】鸡蛋在盐水中上浮时，浮力大于重力，鸡蛋所受浮力的方向是竖直向上的，从重心开始竖直向上画一条带箭头的线段表示出浮力，并标出符号F，重力的方向是竖直向下的，从重心竖直向下画一条带箭头的线段表示重力，并标出符号G，如图所示：
22. 如图，请在该电路图圆圈内填上电流表或者电压表，保障各电路元件能正常工作。
【答案】
【解析】
【详解】电压表和用电器并联，所以与R1并联的圆圈内是电压表，电流表串联在电路中，所以右侧圆圈内是电流表，如图所示：
23. 在探究“凸透镜成像规律”的实验中，华华同学进行了如下实验：
（1）按图甲所示操作，测得凸透镜的焦距为_________cm；
（2）调节好蜡烛、凸透镜、光屏的位置如图乙所示，发现光屏上得到一个_________清晰实像，生活利用这个成像特点制成了_________（选填“照相机”、“投影仪”或“放大镜”）；
（3）若将图示中的蜡烛和光屏的位置对调，则像的_________（选填“倒正”或“大小”）发生变化，前后两次像距之差为_________ cm。
【答案】 ① 10.0 ②. 倒立放大 ③. 投影仪 ④. 缩小 ⑤. 15.0
【解析】
【详解】（1）[1]凸透镜焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距
60.0cm-50.0cm=10.0cm
（2）[2][3]由图乙可知，物距为
50.0cm-35.0cm=15.0cm
物距大于1倍焦距小于2倍焦距，成倒立放大的实像，投影仪应用此原理制成的。
（3）[4][5]若将图示中的蜡烛和光屏的位置对调，此时物距等于原来的像距，像距等于原来的物距，根据光路的可逆性，成倒立缩小的实像，图中的像距为30.0cm，对调后像距为15.0cm，则前后像距之差为
Δv=30.0cm-15.0cm=15.0cm
24. 如图甲所示，小明同学设计了“探究冰熔化时温度变化规律”实验装置。（标准大气压下）
（1）如图甲该实验采用这种加热方式的好处是使被加热物质_________；
（2）小明某一时刻观察到温度计示数如图乙所示，该温度值为_________℃；
（3）根据实验数据，小明画出了温度随时间变化的图象如图丙所示，分析图象可知：
①当冰全部熔化后继续加热，其温度随时间变化的图线是_________（选填“CD”、“CE”或“CF”）；
②若该物质在第3mim时比热容为c1，第12min时比热容为c2，则：c1∶c2=_________。
【答案】 ①. 受热均匀 ②. -4 ③. CD ④. 1∶2
【解析】
【详解】（1）[1]将装有冰的试管放入水中加热，这是水浴法，采用水浴法的好处是使冰受热均匀，温度变化比较慢，便于记录实验温度并便于观察熔化过程中的状态变化。
（2）[2]由图乙可知温度计的分度值是1℃，此时是零下，液柱上表面对准了0℃下面第4个小格处读作-4℃。
（3）①[3]因为水的比热容大于冰的比热容，冰全部熔化成水后，质量不变，继续加热，吸收相同的热量，水的温度变化小，所以其温度随时间变化的图线是CD。
②[4]由图丙可知，该物质在第3min时是冰，比热容为c1，第12min时是水，比热容为c2，因为AB段和CD段物质的质量相同，加热的时间相同都是4min，升高的温度比为
4℃∶2℃=2∶1
吸收的热量相等，由得到
c1∶c2=1∶2
25. 如图所示甲、乙、丙三个装置完全相同。
（1）要比较“不同燃料的放热能力”，应选择__________两图进行实验；该实验中燃料燃烧时放出热量的多少是通过比较___________（选填“温度计升高的示数”或“加热时间”）来判断的；
（2）要比较不同物质吸热能力，应选择__________两个图进行实验；
（3）若甲装置中消耗的燃料的质量为m1，使质量为m2的水温度升高了Δt（水未沸腾），则燃料1的热值q为__________（用m1、m2、c水、Δt表示），该方法测出的热值会比真实值__________。
【答案】 ①. 甲丙 ②. 温度计升高的示数 ③. 甲乙 ④. ⑤. 小
【解析】
【详解】（1）[1][2]比较不同燃料的放热能力，要用不同的燃料，加热质量相同的同种液体，应选择甲、丙两图进行实验，燃料完全燃烧放出的热量，是通过温度计示数的变化来反映的。
（2）[3]为了比较不同物质吸热能力，需要燃烧相同的燃料，加热不同的液体，应选择甲和乙两图进行实验。
（3）[4][5]水吸收的热量为
Q吸=c水m2Δt
则燃料1的热值
该方法测出的热值会比真实值偏小，因为实验过程有热量散失。
26. 在探究“阻力对物体运动的影响”时，使用的器材有斜面、木板、棉布、毛巾和小车。
（1）实验时要固定斜面，并将小车从斜面上__________（选填“同一”或“不同”）位置由静止释放；
（2）从实验现象可推理，若水平面绝对光滑，则运动的小车将在水平面上__________；
（3）若实验中小车仅在木板上滑行时滑出了右端，__________（选填“需要”或“不需要”）重做本实验以获取可靠的证据；
（4）在本实验中，“小车在水平面上运动的距离”反映的是__________。
A．小车在水平面上所受阻力大小 B．阻力对小车运动的影响情况
【答案】 ①. 同一 ②. 做匀速直线运动 ③. 不需要 ④. B
【解析】
【详解】（1）[1]在实验中，要探究阻力对物体运动的影响，除了物体所受的阻力可以改变，其它因素需要保持不变，那么应将小车从斜面的同一位置静止释放，才能让小车到达水平面时速度相同。
（2）[2]由实验可以看出，运动的小车所受的阻力越小，向前滑行的距离越远，速度减小的越慢，据此推理可知：如果小车运动时不受阻力，小车运动的无限远，即它将做匀速直线运动。
（3）[3]本实验中，通过观察小车在水平面上运动的距离来反映阻力对小车运动的影响情况，若实验中小车仅在木板上滑行时滑出了右端，三次实验小车运动的距离不同，可以说明阻力对小车运动的影响，无需要重新实验。
（4）[4]本实验中，在压力不变时，小车在水平表面受到阻力的大小由接触面的粗糙程度决定，通过观察小车在水平面上运动的距离来反映阻力对小车运动的影响情况，这叫转换法。
故选B。
27. 小华做“测定小灯泡电功率的实验”，小灯泡的额定为2.5V，电源电压恒为3V，按图甲连接电路进行实验。
（1）请帮小华把电路补充完整，要求滑片向右移动时，灯泡变亮；______；
（2）小华正确连接电路后，闭合开关，但发现灯泡几乎不亮，于是立刻举手要求老师更换灯泡，其实小华做法欠妥，正确的做法应该先__________
A．更换电池 B．观察电表的示数情况再作决定
C．移动滑动变阻器的滑片 D．更换电表
（3）测量灯泡额定功率时，闭合开关，缓慢移动滑片，直至电压表示数为__________ V时停止移动滑片，此时电流表的示数如图乙所示，则灯泡的额定功率是__________ W，若此时只将原来灯泡换成“2.5V 1W”的另一灯泡，那么该灯泡的实际功率__________ 1W。（选填“>”、“<”或“=”）
【答案】 ①. ②. C ③. 2.5V ④. 0.75 ⑤. <
【解析】
【详解】（1）[1]要求滑片向右移动时，灯泡变亮，即电流变大电阻变小，故变阻器右下接线柱连入电路中与灯串联，灯的额定电压为2.5V，故电压表选用小量程与灯并联，如下图所示：
（2）[2]为保护电路，闭合开关前，滑动变阻器的最大电阻连入电路中，闭合开关后，电路的电流过小，灯不发光，于是立刻举手要求老师更换灯泡，其实小华的做法欠妥，应该先移动滑动变阻器的滑片（观察灯的发光情况）。
故选C。
（3）[3][4][5]灯在额定电压下正常发光，测量灯泡额定功率时，闭合开关，缓慢移动滑片，直至电压表示数为2.5V时停止移动滑片，此时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.3A，则灯泡的额定功率是
P=UI=2.5V×0.3A=0.75W
若此时换成“2.5V 1W”的另一灯泡，由可知，两灯的额定电压相同，另一灯泡额定功率大，故这个灯的电阻小，由分压原理，这灯分得的电压小于2.5V，故该灯泡的实际功率小于1W。
四、计算题（本题共2小题，26题7分，27题9分，共16分，要写出必要的文字说明及解题过程）
28. 如图所示，图甲、图乙分别为某烧水壶的铭牌和简化电路图，R1和R2为发热丝，S1为总开关，S2为温控开关，1、2分别为开关的两个接触点，丙图为某次将满壶水加热、保温过程的总功率与时间的关系图像，已知，。求：
（1）这满壶水从25℃加热至100℃所吸收的热量；
（2）本次工作过程共消耗的电能；
（3）R1和R2的阻值。
【答案】（1）；（2）；（3）1170Ω，40Ω
【解析】
【详解】解：（1）满壶水的质量
此过程加热满壶水吸收的热量为
（2）由图可知，加热时间
t加=5min=300s
保温时间
本次工作消耗电能
（3）当S1闭合，S2接1时电路只有R2接入电路，电路处于加热状态
由 得
当S1闭合，S2接2时电路中R1与R2串联接入电路，电路处于保温状态，同理可得
答：（1）这满壶水从25℃加热至100℃所吸收的热量为 ；
（2）本次工作过程共消耗的电能；
（3）R1的阻值1170Ω，R2的阻值40Ω。
29. 桔槔是《天工开物》中记载的一种原始的汲水工具。如图所示，硬杆用细绳悬挂在树上，杆可绕点自由旋转且与树之间无作用力，用细绳将重力为20N、容积为的桶悬挂在端，在端重120N的拗石辅助下，人可轻松将一桶水从井中提起，；悬挂桶的绳子始终保持在竖直方向上，忽略杆和绳的重力。
（1）桶装满水时，求水的质量；
（2）空桶在井中漂浮时，求桶排开水的体积；
（3）一重力为480N的人用桔槔将装满水的桶提出水面后（忽略桶外壁沾水），桔槔处于平衡状态时，人与地面的受力面积为500cm2，求人对地面的压强。
【答案】（1）28kg；（2）2000cm3；（3）
【解析】
【详解】解：（1）因为通的容积为容积为2.8×10−2m3，则桶装满水的质量为
（2）漂浮在水面的桶受到的浮力等于重力为
则排开水的体积为
（3）桔槔平衡时，根据杠杆平衡条件可求，B端施加的拉力为
人对绳子的拉力为
人对地面的压强为
答：（1）桶装满水时，水的质量为；
（2）空桶在井中漂浮时，桶排开水的体积为2000cm3；
（3）人对地面的压强1.2×104Pa。型号
SDS-15X05
容量
1L
额定电压
220V
额定频率
50Hz
加热功率
1210W
保温功率
40W
相关试卷
2024年江苏省宿迁市宿豫区中考二模物理试题（扫描版无答案）： 这是一份2024年江苏省宿迁市宿豫区中考二模物理试题（扫描版无答案），共6页。
2024年江苏省宿迁市宿豫区中考一模物理试题： 这是一份2024年江苏省宿迁市宿豫区中考一模物理试题，共6页。
2023年江苏省宿迁市宿豫区中考三模物理试卷+： 这是一份2023年江苏省宿迁市宿豫区中考三模物理试卷+，共7页。试卷主要包含了选择题，填空题，作图和实验探究题，计算题等内容，欢迎下载使用。
