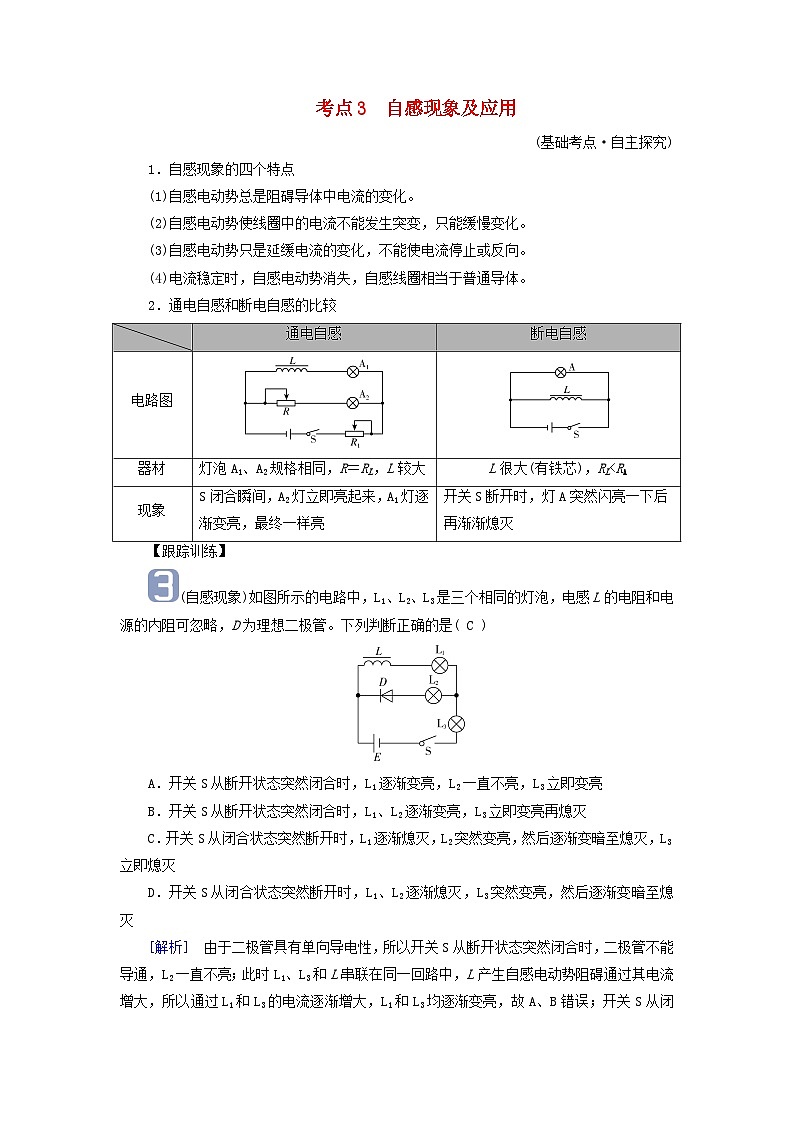

1．自感现象的四个特点
(1)自感电动势总是阻碍导体中电流的变化。
(2)自感电动势使线圈中的电流不能发生突变，只能缓慢变化。
(3)自感电动势只是延缓电流的变化，不能使电流停止或反向。
(4)电流稳定时，自感电动势消失，自感线圈相当于普通导体。
2．通电自感和断电自感的比较
【跟踪训练】
(自感现象)如图所示的电路中，L1、L2、L3是三个相同的灯泡，电感L的电阻和电源的内阻可忽略，D为理想二极管。下列判断正确的是( C )
A．开关S从断开状态突然闭合时，L1逐渐变亮，L2一直不亮，L3立即变亮
B．开关S从断开状态突然闭合时，L1、L2逐渐变亮，L3立即变亮再熄灭
C．开关S从闭合状态突然断开时，L1逐渐熄灭，L2突然变亮，然后逐渐变暗至熄灭，L3立即熄灭
D．开关S从闭合状态突然断开时，L1、L2逐渐熄灭，L3突然变亮，然后逐渐变暗至熄灭
[解析] 由于二极管具有单向导电性，所以开关S从断开状态突然闭合时，二极管不能导通，L2一直不亮；此时L1、L3和L串联在同一回路中，L产生自感电动势阻碍通过其电流增大，所以通过L1和L3的电流逐渐增大，L1和L3均逐渐变亮，故A、B错误；开关S从闭合状态突然断开时，通过L3的电流立即变为零，所以L3立即熄灭；L产生自感电动势阻碍通过其电流减小，此时自感电动势的方向满足二极管导通的条件，所以L1、L2和L串联在同一回路中，通过L1的电流逐渐减小，L1逐渐熄灭，而由于L2开始时不亮，所以L2突然变亮，然后逐渐变暗熄灭，故C正确，D错误。
(自感现象的图像问题)某同学想对比自感线圈和小灯泡对电路的影响，他设计了如图甲所示的电路，电路两端电压U恒定，A1、A2为完全相同的电流传感器。先闭合开关K得到如图乙所示的i－t图像，等电路稳定后，断开开关(断开开关的实验数据未画出)。下列关于该实验的说法正确的是( D )
A．闭合开关时，自感线圈中电流为零，其自感电动势也为零
B．图乙中的a曲线表示电流传感器A2测得的数据
C．断开开关时，小灯泡会明显闪亮后逐渐熄灭
D．t1时刻小灯泡与线圈的电阻相等
[解析] 闭合开关时，其线圈自感电动势等于电源电动势，自感线圈中电流为零，故A错误；A2中电流等于自感线圈中电流，自感线圈中电流从零开始逐渐增大，最后趋于稳定，故A2中数据应为题图乙中b曲线，故B错误；断开开关前，两支路中电流相等，刚断开开关时，回路中的电流不变，故灯泡不会发生明显闪亮，而是逐渐熄灭，故C错误；t1时刻，两支路中电压相等，电流相等，则电阻相等，即小灯泡与线圈的电阻相等，故D正确。通电自感
断电自感
电路图
器材
灯泡A1、A2规格相同，R＝RL，L较大
L很大(有铁芯)，RL现象
S闭合瞬间，A2灯立即亮起来，A1灯逐渐变亮，最终一样亮
开关S断开时，灯A突然闪亮一下后再渐渐熄灭
