2024年江苏省淮安外国语学校中考模拟物理试卷（原卷版+解析版）

这是一份2024年江苏省淮安外国语学校中考模拟物理试卷（原卷版+解析版），文件包含2024年江苏省淮安外国语学校中考模拟物理试卷原卷版docx、2024年江苏省淮安外国语学校中考模拟物理试卷解析版docx等2份试卷配套教学资源，其中试卷共29页， 欢迎下载使用。

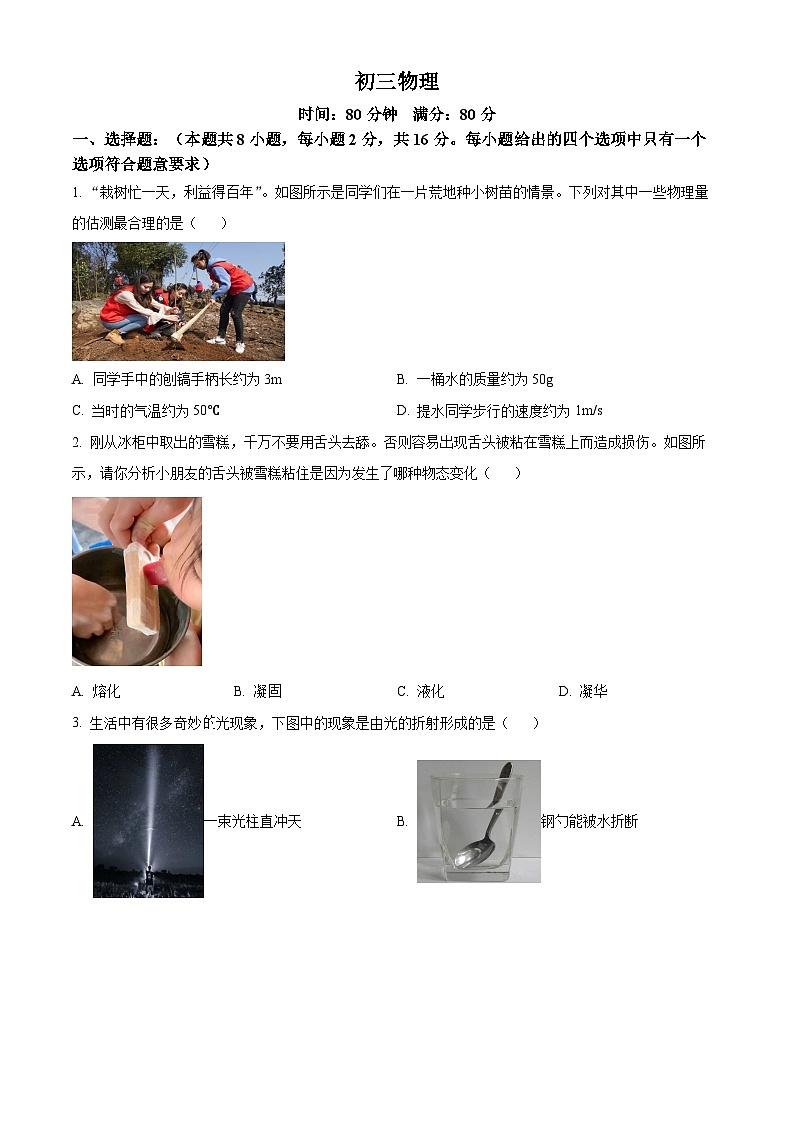

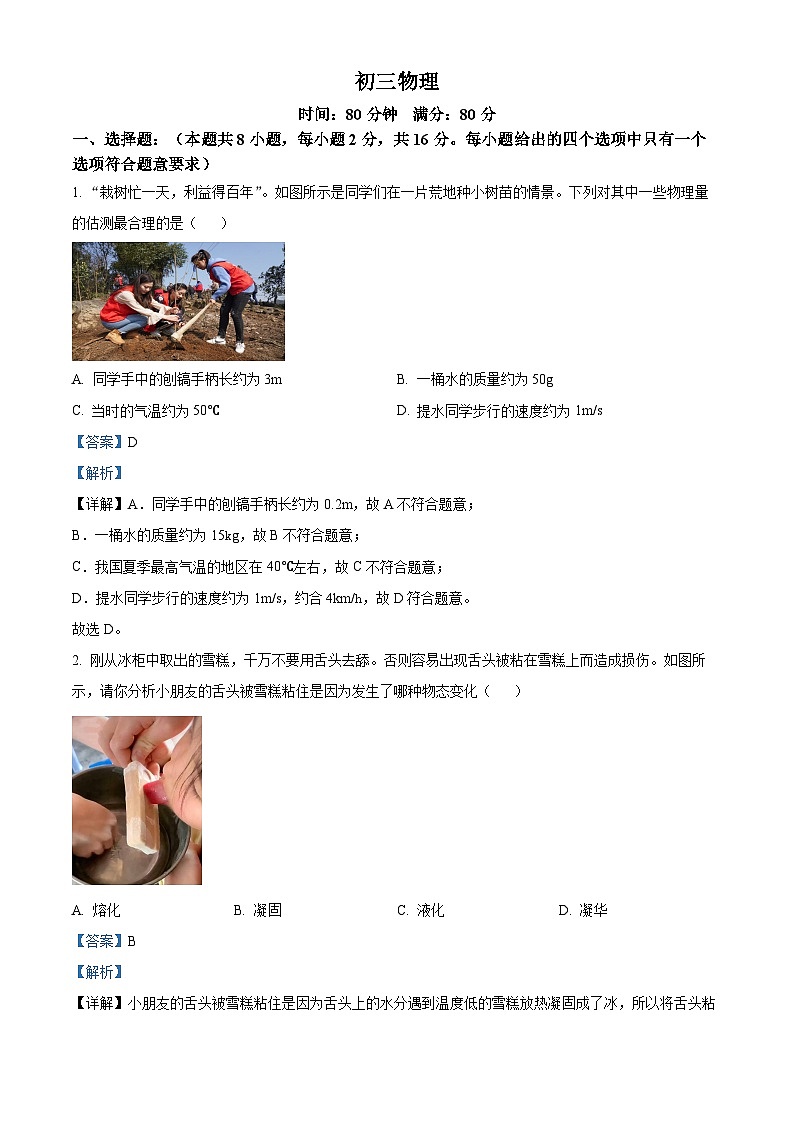

一、选择题：（本题共8小题，每小题2分，共16分。每小题给出的四个选项中只有一个选项符合题意要求）
1. “栽树忙一天，利益得百年”。如图所示是同学们在一片荒地种小树苗的情景。下列对其中一些物理量的估测最合理的是（ ）
A. 同学手中的刨镐手柄长约为3mB. 一桶水的质量约为50g
C. 当时的气温约为50℃D. 提水同学步行的速度约为1m/s
【答案】D
【解析】
【详解】A．同学手中的刨镐手柄长约为0.2m，故A不符合题意；
B．一桶水的质量约为15kg，故B不符合题意；
C．我国夏季最高气温的地区在40℃左右，故C不符合题意；
D．提水同学步行的速度约为1m/s，约合4km/h，故D符合题意。
故选D。
2. 刚从冰柜中取出的雪糕，千万不要用舌头去舔。否则容易出现舌头被粘在雪糕上而造成损伤。如图所示，请你分析小朋友的舌头被雪糕粘住是因为发生了哪种物态变化（ ）
A. 熔化B. 凝固C. 液化D. 凝华
【答案】B
【解析】
【详解】小朋友的舌头被雪糕粘住是因为舌头上的水分遇到温度低的雪糕放热凝固成了冰，所以将舌头粘在了雪糕上，故B符合题意，ACD不符合题意。
故选B。

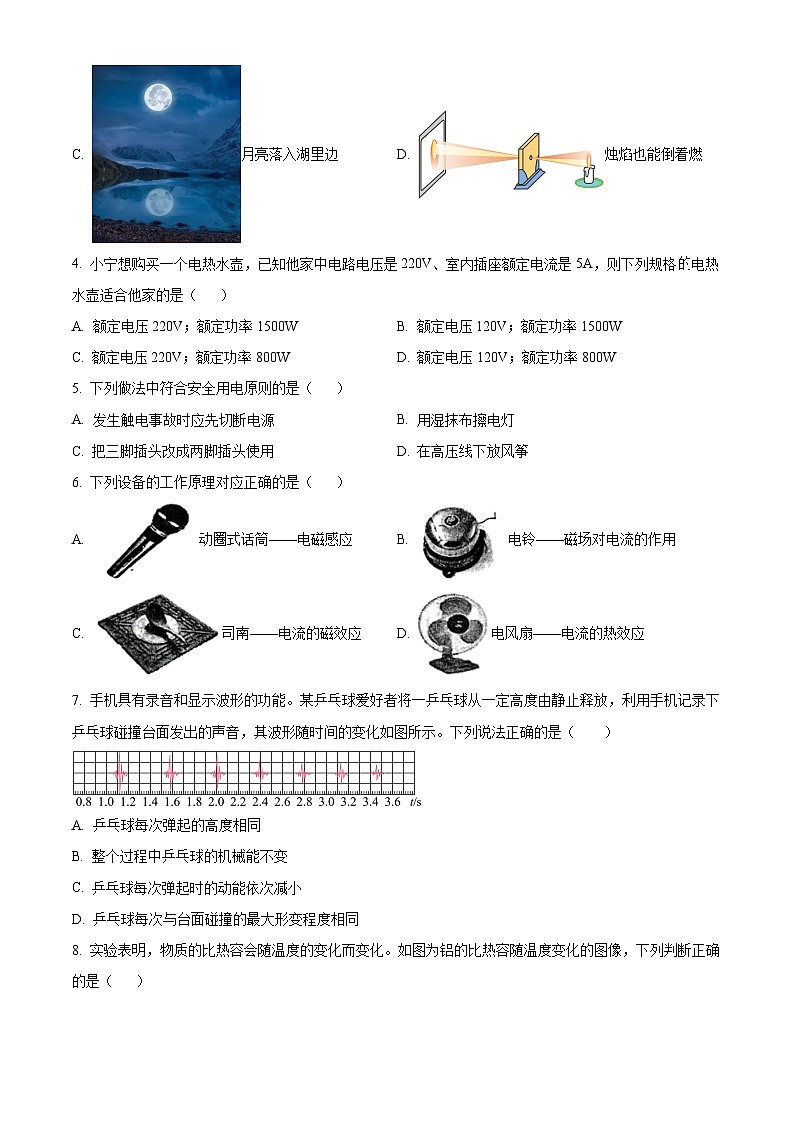

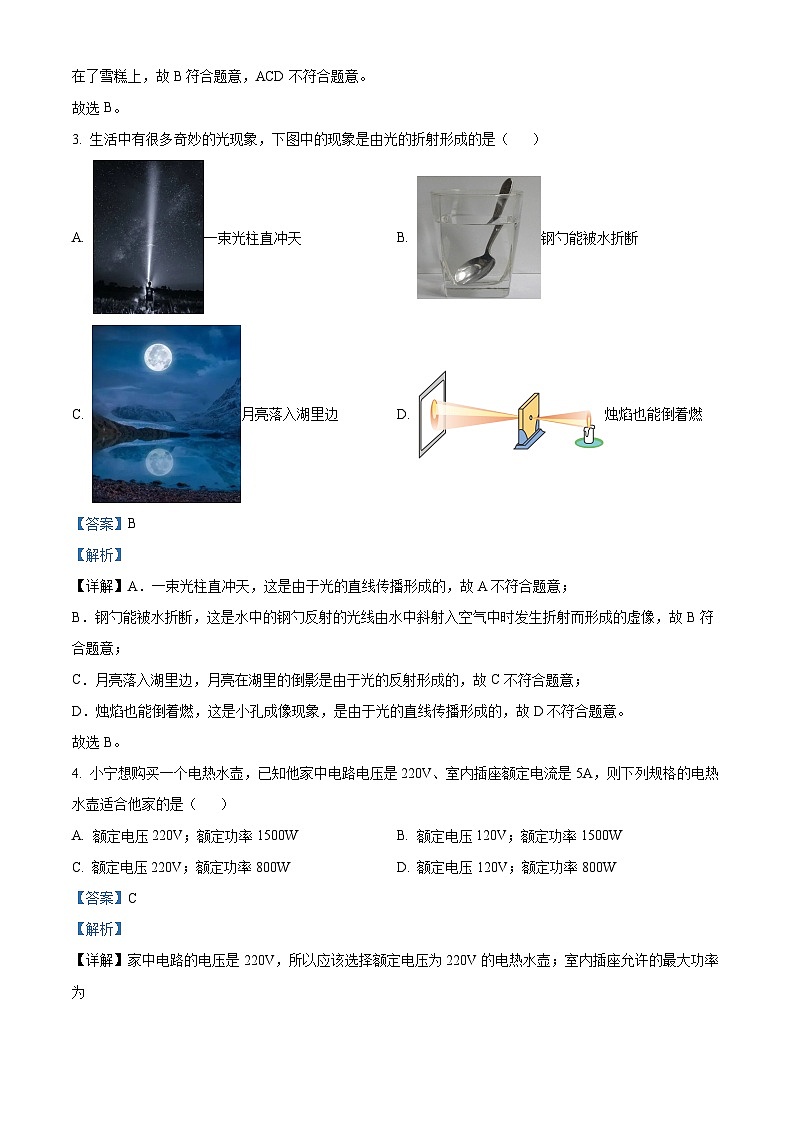

3. 生活中有很多奇妙的光现象，下图中的现象是由光的折射形成的是（ ）
A. 一束光柱直冲天B. 钢勺能被水折断
C. 月亮落入湖里边D. 烛焰也能倒着燃
【答案】B
【解析】
【详解】A．一束光柱直冲天，这是由于光的直线传播形成的，故A不符合题意；
B．钢勺能被水折断，这是水中的钢勺反射的光线由水中斜射入空气中时发生折射而形成的虚像，故B符合题意；
C．月亮落入湖里边，月亮在湖里的倒影是由于光的反射形成的，故C不符合题意；
D．烛焰也能倒着燃，这是小孔成像现象，是由于光的直线传播形成的，故D不符合题意。
故选B。
4. 小宁想购买一个电热水壶，已知他家中电路电压是220V、室内插座额定电流是5A，则下列规格的电热水壶适合他家的是（ ）
A. 额定电压220V；额定功率1500WB. 额定电压120V；额定功率1500W
C. 额定电压220V；额定功率800WD. 额定电压120V；额定功率800W
【答案】C
【解析】

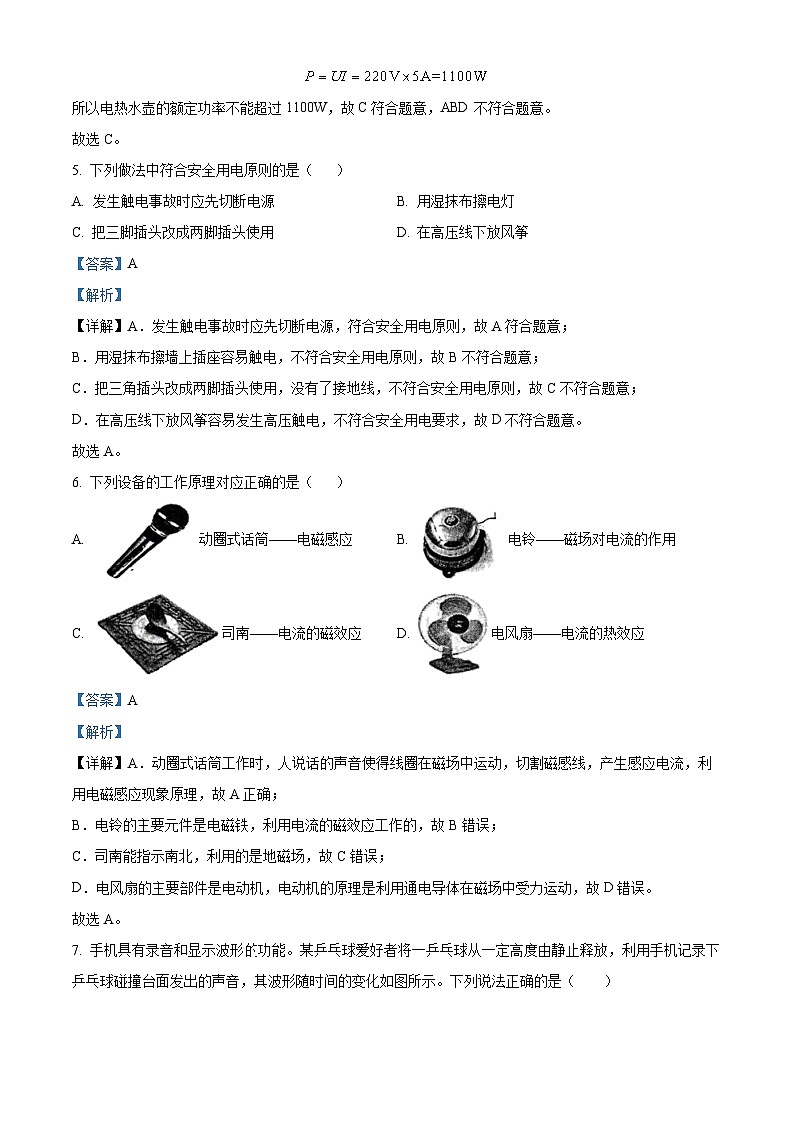

【详解】家中电路的电压是220V，所以应该选择额定电压为220V的电热水壶；室内插座允许的最大功率为
所以电热水壶的额定功率不能超过1100W，故C符合题意，ABD不符合题意。
故选C。
5. 下列做法中符合安全用电原则的是（ ）
A. 发生触电事故时应先切断电源B. 用湿抹布擦电灯
C. 把三脚插头改成两脚插头使用D. 在高压线下放风筝
【答案】A
【解析】
【详解】A．发生触电事故时应先切断电源，符合安全用电原则，故A符合题意；
B．用湿抹布擦墙上插座容易触电，不符合安全用电原则，故B不符合题意；
C．把三角插头改成两脚插头使用，没有了接地线，不符合安全用电原则，故C不符合题意；
D．在高压线下放风筝容易发生高压触电，不符合安全用电要求，故D不符合题意。
故选A。
6. 下列设备的工作原理对应正确的是（ ）
A. 动圈式话筒——电磁感应B. 电铃——磁场对电流的作用
C. 司南——电流的磁效应D. 电风扇——电流的热效应
【答案】A
【解析】
【详解】A．动圈式话筒工作时，人说话的声音使得线圈在磁场中运动，切割磁感线，产生感应电流，利用电磁感应现象原理，故A正确；
B．电铃的主要元件是电磁铁，利用电流的磁效应工作的，故B错误；
C．司南能指示南北，利用的是地磁场，故C错误；
D．电风扇的主要部件是电动机，电动机的原理是利用通电导体在磁场中受力运动，故D错误。
故选A。
7. 手机具有录音和显示波形功能。某乒乓球爱好者将一乒乓球从一定高度由静止释放，利用手机记录下乒乓球碰撞台面发出的声音，其波形随时间的变化如图所示。下列说法正确的是（ ）

A. 乒乓球每次弹起的高度相同
B. 整个过程中乒乓球的机械能不变
C. 乒乓球每次弹起时的动能依次减小
D. 乒乓球每次与台面碰撞的最大形变程度相同
【答案】C
【解析】
【详解】A．由图可知，第1、2次时间间隔为0.46s，第2、3次时间间隔为0.42s，第3、4次时间间隔为0.4s，第4、5次时间间隔为0.38s，每次发声的时间间隔不相等，故A错误；
BC．整个过程中乒乓球和空气摩擦，并且与台面碰撞，它的机械能减小，所以每次弹起时的动能依次减小，故B错误，C正确；
D．由于乒乓球的机械能减小，乒乓球每次与台面碰撞转化的弹性势能减小，乒乓球每次与台面碰撞的最大形变程度不同，故D错误。
故选C。

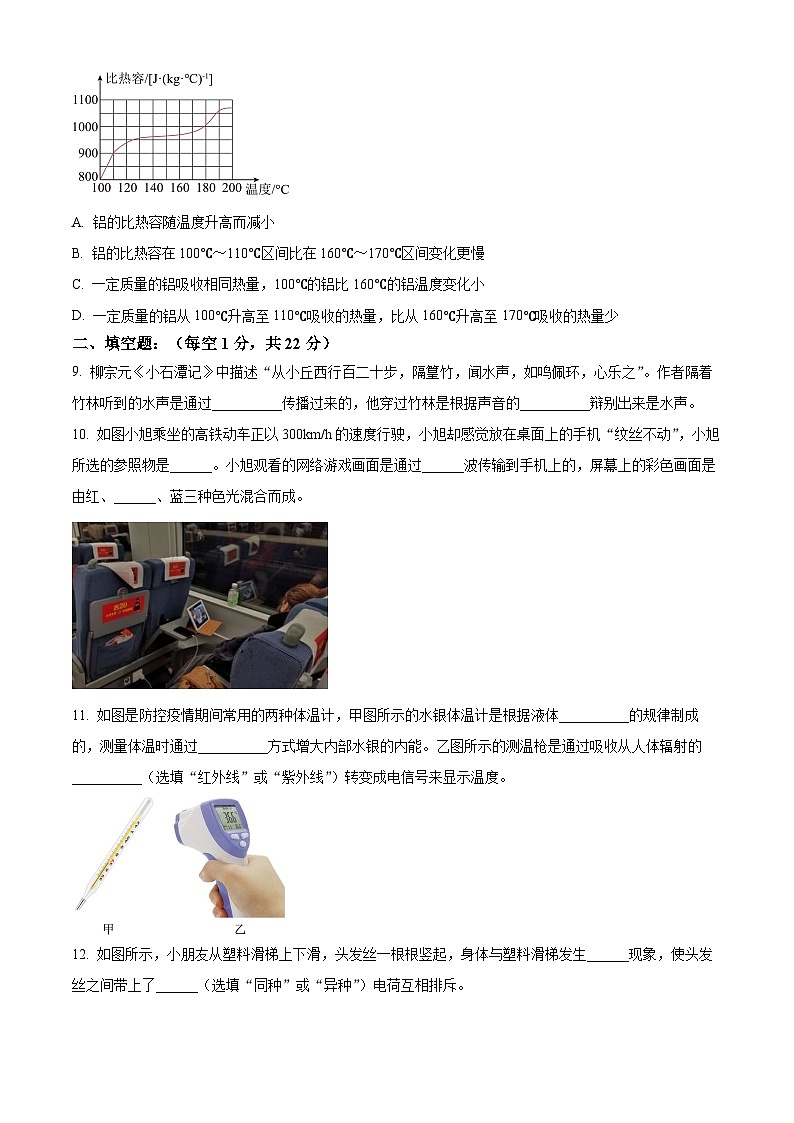

8. 实验表明，物质的比热容会随温度的变化而变化。如图为铝的比热容随温度变化的图像，下列判断正确的是（ ）
A. 铝的比热容随温度升高而减小
B. 铝的比热容在100℃～110℃区间比在160℃～170℃区间变化更慢
C. 一定质量的铝吸收相同热量，100℃的铝比160℃的铝温度变化小
D. 一定质量的铝从100℃升高至110℃吸收的热量，比从160℃升高至170℃吸收的热量少
【答案】D
【解析】
【详解】A．由图像可知，铝的比热容随温度升高而变大，故A错误；
B．由图像可知，铝的比热容在100℃～110℃区间的图像比在160℃～170℃区间的图像更陡峭，变化更快，故B错误；
C．由图像可知，100℃的铝比160℃的铝比热容要小，根据，一定质量的铝吸收相同热量，100℃的铝比160℃的铝温度变化大，故C错误；
D．铝在从100℃升高至110℃时的比热容小于从160℃升高至170℃时的比热容，根据，升高相同的温度，比热容越大，吸收热量越多，所以一定质量的铝从100℃升高至110℃吸收的热量，比从160℃升高至170℃吸收的热量少，故D正确。
故选D。
二、填空题：（每空1分，共22分）
9. 柳宗元《小石潭记》中描述“从小丘西行百二十步，隔篁竹，闻水声，如鸣佩环，心乐之”。作者隔着竹林听到的水声是通过__________传播过来的，他穿过竹林是根据声音的__________辩别出来是水声。
【答案】 ①. 空气 ②. 音色
【解析】
【详解】[1]声音的传播需要介质，作者隔着竹林听到的水声是通过空气传播过来的。
[2]不同发声体发出的声音音色不同，他穿过竹林是根据声音的音色辩别出来是水声。
10. 如图小旭乘坐的高铁动车正以300km/h的速度行驶，小旭却感觉放在桌面上的手机“纹丝不动”，小旭所选的参照物是______。小旭观看的网络游戏画面是通过______波传输到手机上的，屏幕上的彩色画面是由红、______、蓝三种色光混合而成。
【答案】 ①. 桌面 ②. 电磁 ③. 绿
【解析】
【分析】
【详解】[1]以桌面为参照物，桌面上的手机相对于桌面的位置没有发生变化，处于静止，所以小旭所选的参照物是桌面。
[2]手机能接收电磁波，而手机上网络游戏画面是通过电磁波传输到手机上的。
[3]光的三原色是红、绿、蓝，所以屏幕上的彩色画面是由红、绿、蓝三种色光混合而成。
11. 如图是防控疫情期间常用两种体温计，甲图所示的水银体温计是根据液体__________的规律制成的，测量体温时通过__________方式增大内部水银的内能。乙图所示的测温枪是通过吸收从人体辐射的__________（选填“红外线”或“紫外线”）转变成电信号来显示温度。
【答案】 ①. 热胀冷缩 ②. 热传递 ③. 红外线
【解析】
【详解】[1]体温计是根据液体热胀冷缩的原理制成的，不同温度下体温计内液体的体积不同，玻璃管内液柱的长度不同，从而显示不同的温度。
[2]测量体温时，水银从人体吸收热量，通过热传递的方式增大内部水银的内能。
[3]所有物体都在不断向外辐射红外线，温度越高，辐射越强，乙图所示的测温枪是通过吸收从人体辐射的红外线转变成电信号来显示温度。
12. 如图所示，小朋友从塑料滑梯上下滑，头发丝一根根竖起，身体与塑料滑梯发生______现象，使头发丝之间带上了______（选填“同种”或“异种”）电荷互相排斥。
【答案】 ①. 摩擦起电 ②. 同种
【解析】
【详解】[1][2] 小朋友从滑梯滑下时，身体与滑梯发生摩擦，发生了摩擦起电现象，并且使头发带上了同种电荷，而同种电荷相互排斥，所以出现了头发丝一根根竖起，“怒发冲冠”的情景。
13. 如图所示，是小明家的脉冲式电能表（3200imp表示指示灯闪烁的次数），若他家同时使用的用电器的总功率不能超过8800W，则电能表能表的额定最大电流值为__________A。单独接入某用电器工作30min，电能表指示灯闪烁640次，该用电器的功率为__________W。
【答案】 ①. 40 ②. 400
【解析】
【详解】[1]电能表能表的额定最大电流值为
[2]30min内消耗的电能为
该用电器的功率为
14. 有些汽车前挡风玻璃上的雨刮器能够随着雨量的大小，相应地改变刮水速度。某同学查阅了相关资料后，自制了如图甲所示的雨水检测金属网，并设计了如图乙所示的模拟电路进行探究。
（1）未下雨时，电流表示数为______；
（2）雨水检测金属网在模拟电路中起到的作用有______；
（3）在模拟实验时，雨越大，电流表的示数越大（触点间雨水电阻忽略不计），这说明a、b触点间接入电路的电阻变小，请分析电阻变小的原因是______。
【答案】 ①. 0 ②. 改变电路中的电流 ③. 见解析
【解析】
【详解】（1）[1]由题可知，按照设计的电路图连接电路，检测网未放入水中，电流表无示数，即示数为0。
（2）[2]根据雨刮器能够随着雨量的大小相应地改变刮水速度可知，金属网可以改变电路中的电流，其作用类似于滑动变阻器，改变电路中的电流。
（3）[3]根据欧姆定律可知，电压一定时，电流与电阻成反比，影响导体电阻的大小的因素有：导体的材料、长度和横截面积；由图知，当雨水变深时，金属网浸入雨水中的深度越深，接入电路中金属网的横截面积发生变大，所以a、b间接入电路的电阻变小是由导体的横截面积变大引起的。
15. 如图所示是某车间自动除尘装置的简化电路图。空气中尘埃量较少时，光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，光敏电阻的阻值______（选填“变大”或“变小”），电磁铁的磁性增强，在衔铁的作用下，开启自动除尘模式。若图中a、b一个是除尘器，一个是指示灯，则______是除尘器。
【答案】 ①. 变小 ②. b
【解析】
【详解】[1][2]当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上时，光敏电阻的阻值减小，电路中的电流增大，电磁铁的磁性增强，吸引衔铁，使动触点和下面的静触点接触，开启自动除尘模式，所以下面的b是除尘器，上面的a是指示灯。
16. 2023年6月，我国最大固态燃料运载火箭“力箭一号”成功发射，其发射升空过程如图所示。
（1）火箭喷气发动机也属于内燃机。发射时，燃料燃烧一级箭体分离，二级箭体喷出燃气继续加速飞行，燃烧产生的燃气推动火箭升空，该过程相当于汽油机中的______冲程；
（2）金属铍是一种优质的火箭燃料，若火箭发动机的效率为60％，则1千克的铍完全燃烧可以使火箭获得______J的机械能；（铍的热值为）
（3）“力箭一号”为多级火箭，火箭一、二级箭体中均储存有燃料。研究发现，若燃料总量相同时，多级火箭比单级火箭（燃料全部放在一个箭体中）的最大飞行速度更快，其原因是______。
【答案】 ①. 做功 ②. ③. 见解析
【解析】
【详解】（1）[1] 燃料燃烧产生的燃气推动火箭升空，内能转化为机械能，与汽油机的做功冲程能量转化相同。
（2）[2] 1千克的铍完全燃烧释放的热量为
则获得的机械能为
（3）[3] 燃料总量相同，完全燃烧后放出的热量相等，内能转化为的动能一样多。但多级火箭在一级燃料耗尽后，一级箭体分离，二级箭体的质量小于单级火箭的质量，在动能相同时，质量小的速度更大，所以燃料总量相同时，多级火箭比单级火箭（燃料全部放在一个箭体中）的最大飞行速度更快。
17. 如图甲所示，电源电压为5V，电流表量程为0～0.6A，电压表量程为0～15V；在保证所有元件安全的情况下，只闭合开关S、S1，最大范围移动滑动变阻器滑片，绘制出电流表示数与电压表示数关系的图像，如图乙所示；只闭合开关S、S2，最大范围移动滑动变阻器滑片，绘制出电压表示数与滑动变阻器R2接入电路中阻值关系的图像，如图丙所示；滑动变阻器R1的最大阻值为______Ω，灯泡的额定功率为______W。

【答案】 ①. 20 ②. 1.5
【解析】
【详解】[1]只闭合开关S、S1，灯泡与滑动变阻器R1串联，电压表测R1两端的电压，电流表测电路中的电流；根据串联电路的分压原理可知，当滑动变阻器R1接入电路的电阻最大时，滑动变阻器R1两端的电压最大，由图乙可知，滑动变阻器R1两端的最大电压为4V，通过R1的最小电流为0.2A，由欧姆定律可知，滑动变阻器R1的最大阻值
[2]当灯泡正常发光时，电路中的电流最大，由图乙可知此时电路中电流为0.5A，即灯泡的额定电流为0.5A；只闭合开关S、S2，灯泡与滑动变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流；当灯泡正常发光时电路中的电流最大，由欧姆定律可知，此时滑动变阻器R2接入电路的电阻最小，由串联电路的分压原理可知，滑动变阻器R2两端电压最小，由图丙可知此时滑动变阻器R2两端的电压为2V，由串联电路的电压特点可知，灯泡额定的电压
U额＝5V﹣2V＝3V
所以灯泡的额定功率
P额＝U额I额＝3V×0.5A＝1.5W
三、解答题（每空1分，共42分）
18. 小海在劳动课实践中发现，水滴入热油锅中，油花四溅。为何会出现这种现象？小海用图甲所示装置进行如下探究。
将温度计插入试管中，从水温达到90℃开始，每隔1min记录一次温度，直至水沸腾并持续加热一段时间。
（1）小海根据实验数据，在坐标系中描出了相应的点，如图乙所示。
①请你根据图乙中描出的点，画出水的温度随时间变化的图像；（ ）
②根据绘制的图像，可知水的沸点是______℃；
（2）小海发现，当试管内的水沸腾时，烧杯中的食用油却没有沸腾，由此可知食用油的沸点比水的沸点______，所以水滴入热油引起油花四溅的原因是：______。
【答案】 ①. ②. 100 ③. 高 ④. 见解析
【解析】
【详解】（1）[1] 根据图乙中描出的点，用线将各点连接起来，如图所示：
[2] 根据绘制的图像可知，在加热过程中，水的温度上升到100℃后不再上升，可知水的沸点是100℃。
（2）[3][4] 液体沸腾时的温度叫沸点，当试管内的水沸腾时，烧杯中的食用油却没有沸腾，表明油沸腾时的温度比水要高一些，所以水滴入热油中会迅速沸腾，引起油花四溅。
19. 在“探究杠杆的平衡条件”实验中。
（1）如图甲所示，安装杠杆时，为了使杠杆在水平位置平衡，应调节杠杆右端的平衡螺母向______移动；
（2）如果要用弹簧测力计向上拉，需要对图乙所示的实验设计进行的调整是______；
（3）如图丙所示，当杠杆绕支点转动时，杠杆上A点的速度方向总是和杠杆垂直。作用在A点的三个大小相等、方向不同的力、、，请画出对应的力臂______，并指出对杠杆转动的作用最大的是力______（选填、、）。
【答案】 ①. 右 ②. 将测力计移到左端第5个格处 ③. ④.
【解析】
【详解】（1）[1] 由甲图可知，杠杆左端向下倾斜，说明左端沉，为使杠杆在水平位置平衡，应调节杠杆右端的平衡螺母向右移动，给右端增重。
（2）[2] 要使弹簧测力计向上拉，拉力的作用效果需使杠杆顺时针转动，所以要使杠杆在水平位置平衡，需将测力计移到左端第5个格处向上拉。
（3）[3] 过支点O作力作用线的垂线段即为对应的力臂，如下图所示：
[4] 作用在A点的三个力虽然大小相等，但、其对应的力臂比较小，所以力与其力臂的乘积相对较小，而的力臂最大，与其力臂的乘积最大，所以对杠杆转动的作用最大。
20. 如左图所示，用加热器给初温均为20℃的甲、乙液体加热（m甲（1）某时刻温度计示数如左图所示，此时乙的温度为__________℃．
（2）甲液体第30s的内能_________第35s的内能（选填“大于”、“等于”、“小于”）．
（3）小明根据右图中0至30s图线及题目所给信息得出：甲液体的比热容比乙液体的大．你认为小明的说法是否正确？__________你的判断依据是什么？___________________________________________________________
【答案】 ①. 58 ②. 小于 ③. 正确 ④. 由题意可知0-30s甲、乙所吸收的热量Q吸相同，由图可知温度变化Δt也相同，由可知，因为m甲C乙．
【解析】
【详解】（1）由图可知，温度计的分度值是1此时乙的温度为58℃；（2）因为甲液体一直在吸收热量，所以第30s的内能小于第35s的内能；（3）小明的说法正确，由题意可知0-30s甲、乙所吸收的热量Q吸相同，由图可知温度变化Δt也相同，由可知，因为m甲C乙．
21. 如图甲，奇奇在厨房中隔着玻璃看到客厅沙发上的小狗烈火焚身却一动不动，仔细观察发现原来是玻璃反光。于是奇奇想探究平面镜成像的特点，他选用三支蜡烛A、B、C，其中A、B大小不同，A、C大小相同，如图乙是他进行实验的装置。
（1）他将白纸平铺在水平桌面上，玻璃板竖立在白纸上。将A和B点燃放在玻璃板前，把C放在玻璃板后方来回移动，如图乙，C与A的像能完全重合，B烛焰的像出现在C“身上”。这说明：______
（2）奇奇拿掉蜡烛B，将蜡烛A逐渐靠近玻璃板，适当移动蜡烛C，C与A的像仍能完全重合，这说明平面镜所成像的大小与物距______（填“有关”或“无关”）；
（3）奇奇根据以上结论分析：小狗身上的烈火相当于实验中蜡烛______（填“A”或“B”）的像，客厅中的小狗______（填“能”或“不能”）看到自己身上的烈火。
【答案】 ①. 平面镜所成像和物的大小相等 ②. 无关 ③. B ④. 不能
【解析】
【详解】（1）[1]在实验中，]C与A的像能完全重合，说明大小相等，B烛焰的像出现在C“身上”。说明平面镜所成像和物的大小相等。
（2）[2]将蜡烛A逐渐靠近玻璃板，适当移动蜡烛C，C与A的像仍能完全重合，可以得出距离不影响物与像重合，这说明平面镜所成像的大小与物距无关。
（3）[3]蜡烛B的像在未点燃的蜡烛C上，看起来像蜡烛C上燃烧起来，所以小狗身上的烈火相当于实验中蜡烛B的像。
[4]平面镜成的像是虚像，所以在客厅的小狗在平面镜的另一端，并不能看到自己身上的烈火。
22. 如图甲是小明安装的直流电动机模型，小明把电动机、滑动变阻器、电源、开关串联起来，接通电路，线圈转动起来。
（1）直流电动机原理与乙图中的_______________图工作原理相同。
（2）当小明将蹄形磁体的两极对调，或者改变_______________，线圈的转动方向都改变。
（3）小明将滑动变阻器换成小灯泡，开始小明先抓住转轴不让电动机转动，闭合开关，观察小灯泡的亮度；接着放开转轴让电动机转动，观察到小灯泡的亮度会___________。（填“变亮”“变暗”或“亮度不变”）
【答案】 ①. A ②. 电流方向（电源正负极） ③. 变暗
【解析】
【详解】(1)[1]直流电动机原理为通电导体在磁场中受力的作用，仅C选项符合题意。
(2)[2]线圈的转动方向与磁场方向和线圈中的电流方向有关，当二者只改变其一的时候，线圈转动方向会发生改变。
(3)[3]开始小明抓住转轴不让电动机转动，此时电能只转化为内能，电路中电流较大；接着放开转轴让电动机转动，此时电能转化为内能和机械能，电路中电流变小，故灯泡变暗。
23. 小雨同学设计了如图甲所示电路来探究串、并联电路电流规律：
（1）下表是同一电路状态下正确、准确测出A、B、C三处的电流值，由实验数据可以推断三个开关的通断情况是______；完成此次测量后应进行的是______（只填字母）；
A.分析数据得出结论
B.改变开关的状态，探究另一种电路的电流规律
C.换用不同规格的小灯泡，再次测量各点电流
（2）要探究电路另一种连接方式的电流规律，实验中两灯都发光，测得A、C两处电流表的指针均指在如图乙所示的位置，则B处的电流为______A。若此时小灯泡烧断，则C处电流表示数将______（填“变小”、“变大”或“不变”）。
（3）小设计的电路存在的危险是：若将三个开关同时闭合，可能将______（填“A”、“B”或“C”）处电流表烧坏。
【答案】 ①. 、断开，闭合 ②. C ③. 1.2 ④. 变小 ⑤. C
【解析】
【详解】（1）[1]因为
通过各处电流都相等，判断、串联，所以三个开关的通断情况是、断开，闭合，电流表所选的量程是0~0.6A。
[2]为了防止偶然性的产生，完成此次测量后应进行的是换用不同规格的小灯泡，再次测量各点电流，故C符合题意，AB不符合题意。
故选C。
（2）[3]电路的另一种连接方式是两灯泡并联，三个开关的通断情况是、闭合，断开；A处测的是灯泡的电流，C处测的是干路的电流，所以A处电流表量程为0~0.6A，C处电流表量程0~3A，A处电流是0.3A，C处电流为1.5A，根据并联电路的电流规律，B处的电流为
[4]如灯泡烧断，B点处无电流，A点电流值不变，故C处干路电流变小。
（3）[5]若将三个开关同时闭合电源短路，可能会将C处电流表烧坏。
故选C。
24. 工人师傅用如图所示滑轮组提升建筑材料，用500N的拉力使建筑材料匀速直上升了4m，用时20s。不计绳重和摩擦，此过程机械效率为90％。求：
（1）拉力做的功；
（2）拉力功率；
（3）该建筑材料的重力大小。
【答案】（1）4000J；（2）200W；（3）900N
【解析】
【详解】解：（1）由图可知，动滑轮由n=2段绳子承担，物体上升的距离h=4m，则绳子自由端移动的距离
拉力做的功
（2）拉力的功率
（3）克服重力所做的有用功
建筑材料的重力
答：（1）拉力做的功为4000J；
（2）拉力的功率为200W；
（3）该建筑材料的重力为900N。
25. 小文和小明分别利用相同的器材测额定电压为2.5V的小灯泡电阻。
（1）小文连接了如图甲所示的电路，经检查电路连接存在一处错误，请在图甲中只改动一根导线，使电路连接正确（在应改动的导线上打“×”，用笔代替导线画出正确的接法）；（ ）
（2）小文和小明根据自己测得的实验数据在同一坐标内绘出电流表与电压表示数变化关系的图象，如图乙所示，其中正确描绘出小灯泡的关系图象的是______（填“小文”或“小明”），另一位同学错误的原因可能是电压表并联在______两端造成的；
（3）在滑动变阻器滑片移动过程中，电路消耗的总功率、小灯泡的功率随电流变化如图丙所示，请判断随电流增大，滑动变阻器的功率大小变化是______。结合图像写出你的判断依据：______。
【答案】 ①. ②. 小明 ③. 电压表可能接到了滑动变阻器两端 ④. 先增大，后减小为零 ⑤. 见解析
【解析】
【详解】（1）[1]甲所示的电路，电压表并联在了电路中，电压表串联在电路中，需要把灯泡左端的导线接到电压表的负接线柱上，如图：
（2）[2]小灯泡的电阻随电压增大而增大，由欧姆定律可知，电源电压不变，电阻越大，电流越小，所以小灯泡的电流随电压增大而减小，其中正确描绘出小灯泡的关系图象的是小明。
[3]由图可知，B图像电阻随电压增大而减小，说明电压表可能接到了滑动变阻器两端，测滑动变阻器电压。
（3）[4][5]电路消耗的总功率
则滑动变阻器消耗的功率
灯
从图丙中可知，在电流逐渐增大的过程中，与的差先增大，后减小为零，故滑动变阻器的功率大小变化是先增大，后减小为零。
26. 如图甲所示为新型电饭锅，其简化的部分电路如图乙所示。和均为电热丝（未画出），S是自动控制开关，自动控制开关向上与触点a、b接通，向下仅与触点c接通；煮饭过程中，通过自动控制开关不断交替改变这样的接通方式，从而使饭得到最佳的口感和营养；如图丙所示为这个电饭锅在某次煮饭全过程中电功率随时间的变化图像。
（1）求电饭锅在这次煮饭的过程中消耗的电能；
（2）请你用两种不同的方法补全电路（画在答题卷上），并在其中一个电路上标出和的阻值。
【答案】（1）；（2）见解析
【解析】
【详解】解：（1）根据丙图，电饭锅在这次煮饭的过程中消耗的电能为
（2）电路设计如下：

按照右边的设计计算，自动控制开关向上与触点a、b接通时，、并联，此时总电阻较小，根据，总功率较大，为高温挡，功率为660W；自动控制开关向下仅与触点c接通时，只有工作，此时总电阻较大，根据，总功率较小，为低温挡，功率为440W。则电阻为
功率为
则电阻为
在电路上标出和的阻值如下：
答：（1）电饭锅在这次煮饭的过程中消耗的电能为；
（2）见解答。0.2
