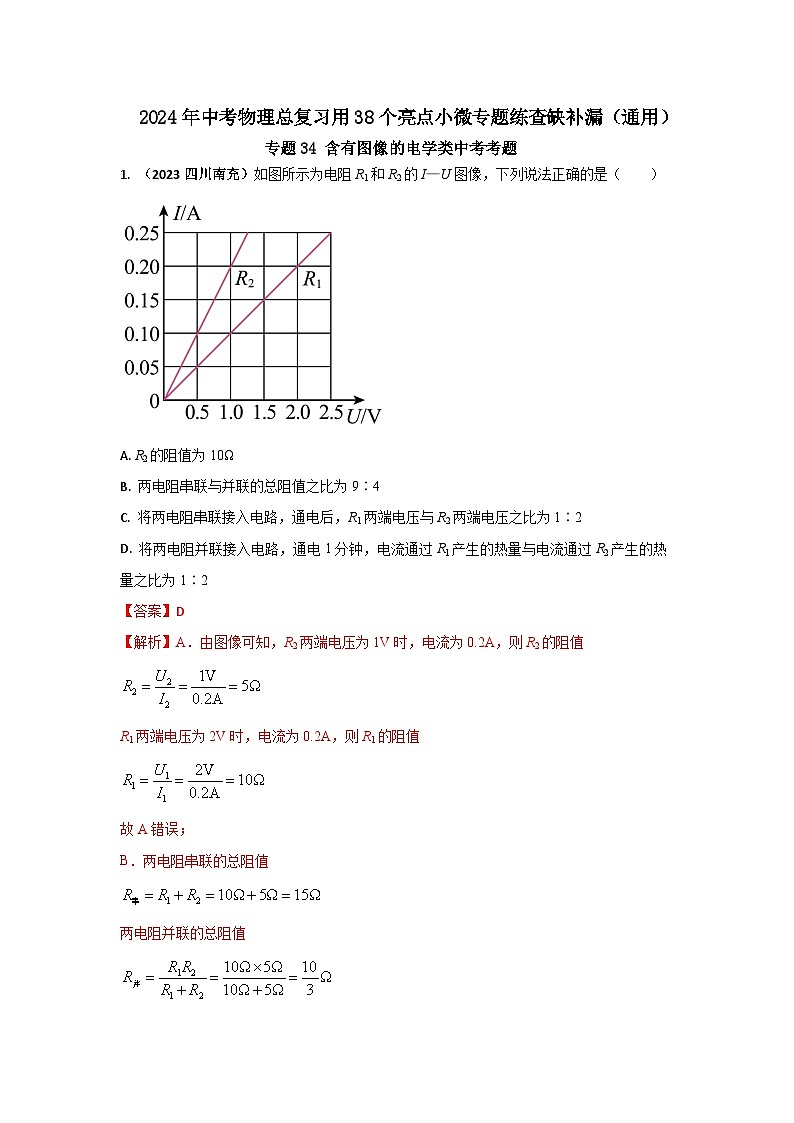

1. （2023四川南充）如图所示为电阻R1和R2的I—U图像，下列说法正确的是（ ）
A. R2的阻值为10Ω
B. 两电阻串联与并联的总阻值之比为9∶4
C. 将两电阻串联接入电路，通电后，R1两端电压与R2两端电压之比为1∶2
D. 将两电阻并联接入电路，通电1分钟，电流通过R1产生的热量与电流通过R2产生的热量之比为1∶2
2. 如图甲所示的电路，R0为定值电阻，R为滑动变阻器（0～25Ω）。闭合开关，调节滑动变阻器，记录电压表示数U、电流表示数I，作出U﹣I关系图像如图乙所示。则下列判断正确的有（ ）

A. R0的阻值为5Ω
B. 电源电压为2.5V
C. 当电压表示数为2V时，电路消耗的总功率为0.6W
D. 当电压表示数为1V时，滑动变阻器消耗的电功率最大

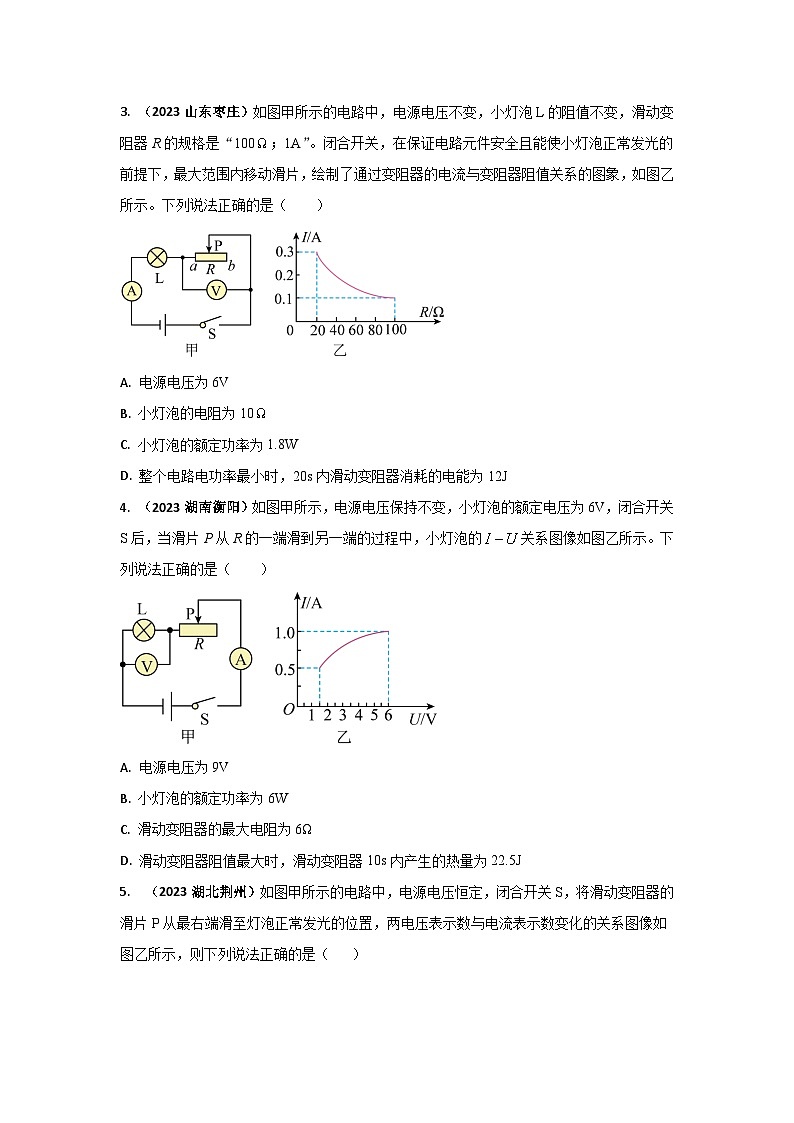

3. （2023山东枣庄）如图甲所示的电路中，电源电压不变，小灯泡L的阻值不变，滑动变阻器R的规格是“100；1A”。闭合开关，在保证电路元件安全且能使小灯泡正常发光的前提下，最大范围内移动滑片，绘制了通过变阻器的电流与变阻器阻值关系的图象，如图乙所示。下列说法正确的是（ ）

A. 电源电压为6V
B. 小灯泡的电阻为10
C. 小灯泡的额定功率为1.8W
D. 整个电路电功率最小时，20s内滑动变阻器消耗的电能为12J
4. （2023湖南衡阳）如图甲所示，电源电压保持不变，小灯泡的额定电压为6V，闭合开关S后，当滑片Р从R的一端滑到另一端的过程中，小灯泡的关系图像如图乙所示。下列说法正确的是（ ）

A. 电源电压为9V
B. 小灯泡的额定功率为6W
C. 滑动变阻器的最大电阻为6Ω
D. 滑动变阻器阻值最大时，滑动变阻器10s内产生的热量为22.5J

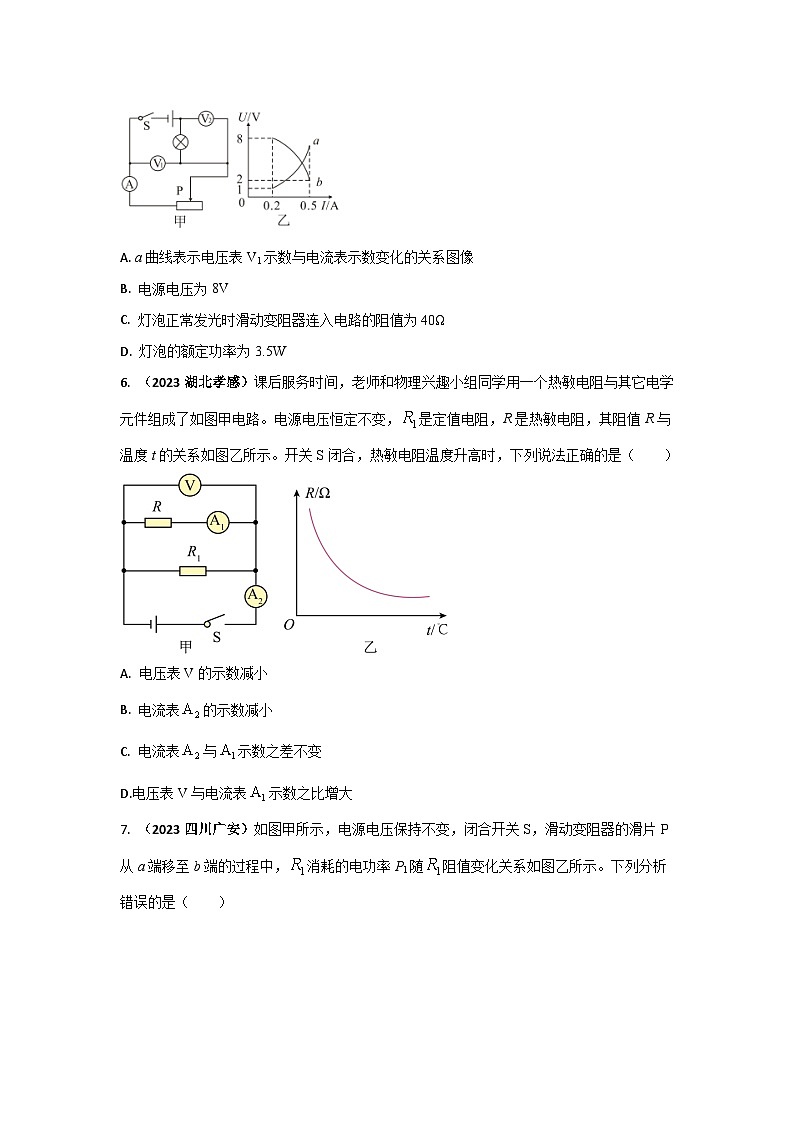

5. （2023湖北荆州）如图甲所示的电路中，电源电压恒定，闭合开关S，将滑动变阻器的滑片P从最右端滑至灯泡正常发光的位置，两电压表示数与电流表示数变化的关系图像如图乙所示，则下列说法正确的是（ ）
A. a曲线表示电压表V1示数与电流表示数变化的关系图像
B. 电源电压为8V
C. 灯泡正常发光时滑动变阻器连入电路的阻值为40Ω
D. 灯泡的额定功率为3.5W
6. （2023湖北孝感）课后服务时间，老师和物理兴趣小组同学用一个热敏电阻与其它电学元件组成了如图甲电路。电源电压恒定不变，是定值电阻，R是热敏电阻，其阻值R与温度t的关系如图乙所示。开关S闭合，热敏电阻温度升高时，下列说法正确的是（ ）

A. 电压表V的示数减小
B. 电流表的示数减小
C. 电流表与示数之差不变
D.电压表V与电流表示数之比增大
7. （2023四川广安）如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从a端移至b端的过程中，消耗的电功率P1随阻值变化关系如图乙所示。下列分析错误的是（ ）

A. 定值电阻为10Ω
B. 电源电压为12V
C. 滑片P置于b端时，闭合开关S，电压表的示数为10V
D. 滑片P置于b端时，闭合开关S，通电1分钟产生的热量为24J
8. （2023四川广元）如图甲所示的电路，电源电压不变，是定值电阻，通过的电流与两端的电压关系如图乙所示。当M、N都是电流表，且闭合、断开时，M的示数为0.4A、电路的总电阻为；当M、N都是电压表，且、都闭合时，N的示数为2V，电路的总电阻为。下列说法正确的是（ ）

A. 电阻的阻值为
B.
C. 当M、N都是电压表，、都闭合时、与的功率之比为
D. 当M、N都是电流表，只闭合时，M、N两表示数之比为
9. （2023四川南充）在综合实践活动课上，小龙同学设计了如图甲所示的模拟调光灯电路。电源电压恒定，R1为定值电阻。闭合开关S后，将滑动变阻器R2的滑片P由最右端向左移动，直至灯泡L正常发光。此过程中，电流表A的示数随两电压表V1、V2（电压表V2未画出）示数变化关系图像如图乙所示。小灯泡正常发光时的电阻为_________Ω；若R2的滑片可任意滑动，为了保证灯泡的安全，电路中至少再串联一个________Ω的电阻。

10. （2023四川达州）如图甲所示，电源电压恒为6V，闭合开关，当滑动变阻器滑片位于最右端时，电流表A的读数为0.1A；当滑片位于中点时，电流表A的读数为0.16A；则定值电阻R0的阻值为____Ω，滑动变阻器R的最大阻值为_____Ω；如果用某小灯泡替换滑动变阻器接入该电路，此时小灯泡两端的电压是3V，小灯泡的U-I图像如图乙所示，再次闭合开关后，此时电路消耗的功率为______W。

11. （2023四川广安）如图所示为灯泡L和定值电阻RU—I图像，若将L和R并联在电源电压为6V的电路中，则整个电路的总电流为______A；若将其串联在电源电压为4V的电路中，则L与R的阻值之比为______。

12.（2023辽宁本溪） 如图甲所示电路，电源电压为18V，电流表和电压表量程分别为0～0.6A、0~15V，滑动变阻器标有“？ 1A”。闭合开关，在保证所有元件安全的情况下，最大范围内调节滑动变阻器的滑片，绘制了这一过程中电流表示数与电压表示数关系图像如图乙；将电压表正确改接在A、B、C中的某两点间，闭合开关，在保证所有元件安全的情况下，最大范围内调节滑动变阻器的滑片，绘制了电压表示数与跟电压表并联元件的电阻关系图像如图丙。定值电阻的阻值为________，灯泡的额定功率为________W，上述过程中滑动变阻器两端最大电压值为________V。

13. （2023黑龙江龙东）如图甲所示的电路中电源电压不变，小灯泡L的额定电压为24V，当把滑片P滑到最左端时，小灯泡恰好正常发光。图乙为通过灯泡L的电流与其两端电压的关系，当小灯泡正常发光时灯丝的电阻为______Ω。调节滑动变阻器R，当其连入电路的阻值是______Ω时，小灯泡的实际功率为3.6W。

14. （2023苏州）如图甲，R1阻值为20Ω，图乙为小灯泡L的U～I图像。闭合开关S、，断开，电流表示数为0.4A，再闭合开关，电流表示数变为0.6A。求：
（1）电源电压；
（2）的阻值；
（3）若只闭合S，1min内电阻产生的热量。

15. （2023河北）如图所示，电源电压不变，电流表量程为0~0.6A，电压表量程为0~3V，滑动变阻器R的规格为“50Ω；2A”，灯泡L的额定电流为0.3A。图是灯泡L的电流与电压关系图像。闭合开关S，调节滑动变阻器的滑片P，当滑片P移至某一位置时，电压表和电流表的示数分别为2.5V和0.25A。
（1）求电源电压；
（2）在保证电路安全的情况下，调节滑动变阻器的滑片P，灯泡的最小功率是多少？
（3）用定值电阻R1替换灯泡L，在保证电路安全的情况下，调节滑动变阻器的滑片P，发现电流表示数的最大值与最小值之差恰好为0.3A，这一过程中滑动变阻器连入电路的阻值始终小于50Ω，求定值电阻R1的可能值。

16. （2023广东省广州市）把一个某种类型的电阻R接在电压恒为12V的电源两端，通电后，同时记录R的温度一时间图线、流过R的电流一时间图线如图所示；

（1）根据图线，R的温度为50时，流过R的电流为_____A；
（2）求在30s时R的阻值和电功率；
（3）30s~40s，R产生的热量为Q1；90s~100s，R产生的热量为Q2，Q1______Q2（选填“>”“=”“<”），写出判断依据：___________。
17. （2023广西）实践基地芒果获丰收，为筛选优质大果，设计自动筛选装置如图甲，检测装置电路图如图乙，电源电压恒为12V，电阻为20Ω，R为压敏电阻，其阻值随压力变化关系如图丙。当电路电流小于0.15A时，不达标的芒果将被推离传送带，达标芒果继续被传送到指定位置，实现自动筛选。求：
（1）若R与阻值相等，R消耗的电功率；
（2）此装置能筛选出重力至少为多大的芒果；
（3）若想筛选出重力至少为2N的芒果，有同学建议：仅适当增加的阻值即可。你认为他的建议可行吗？请通过计算做出判断。

18. （2023山东滨州）某科研小组用如图甲所示的电路，对由多种半导体材料混合制成的一种新材料电阻（标有2.5V字样）进行了测量。电源电压恒定不变，电流表的量程为0～0.6A，电压表的量程为0~3V。当闭合S和S1、断开S2，将滑动变阻器的滑片P从一端移至另一端，测得电流表示数随电压表示数变化情况如图乙中的图象A所示。当把电压表并联在两端，闭合S和S2、断开S1，移动滑动变阻器的滑片P，测得新材料电阻电流随电压变化情况如图乙中的图象B所示。求：
（1）新材料电阻正常工作时的电功率。
（2）滑动变阻器的最大阻值。
（3）电源电压。
（4）在图甲电路中，电压表并联在两端，当闭合S和S2、断开S1时，为保证电路安全滑动变阻器连入电路的阻值范围。
