人教版物理中考复习专题突破一作图专题练习含答案

这是一份人教版物理中考复习专题突破一作图专题练习含答案，共6页。试卷主要包含了设计一个病床呼叫电路等内容，欢迎下载使用。

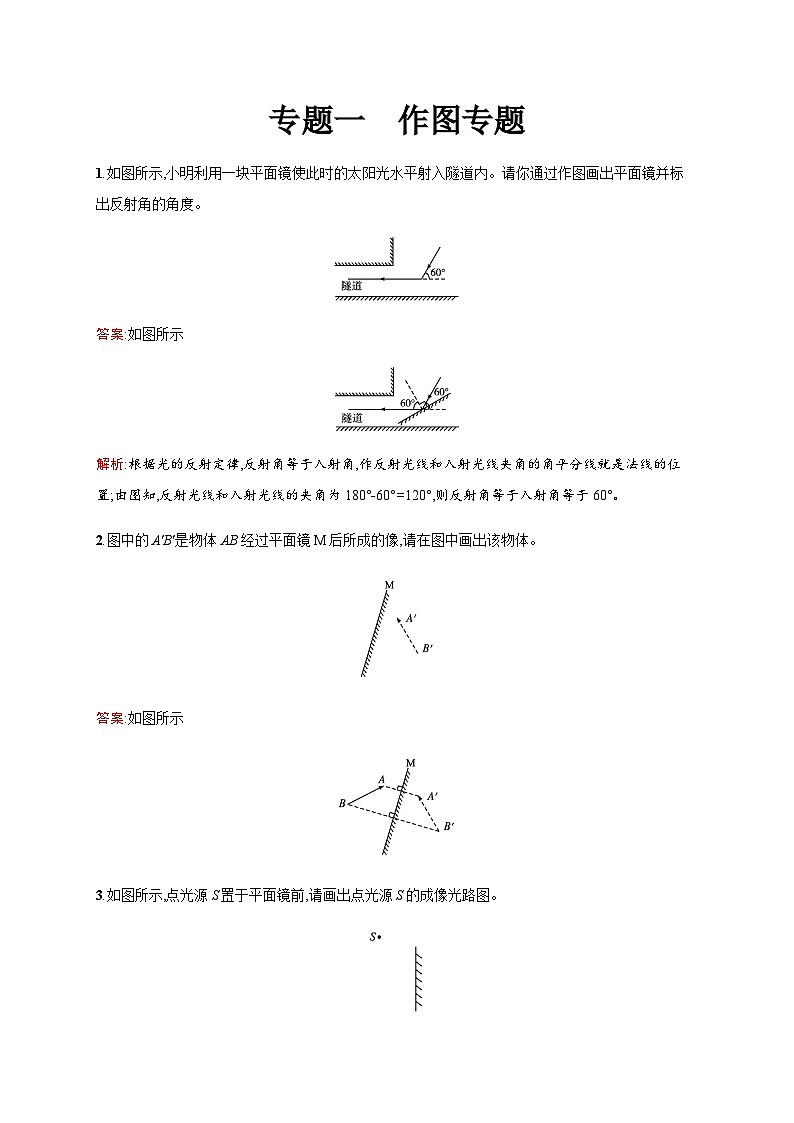

答案:如图所示
解析:根据光的反射定律,反射角等于入射角,作反射光线和入射光线夹角的角平分线就是法线的位置;由图知,反射光线和入射光线的夹角为180°-60°=120°,则反射角等于入射角等于60°。
2.图中的A'B'是物体AB经过平面镜M后所成的像,请在图中画出该物体。
答案:如图所示
3.如图所示,点光源S置于平面镜前,请画出点光源S的成像光路图。
答案:如图所示

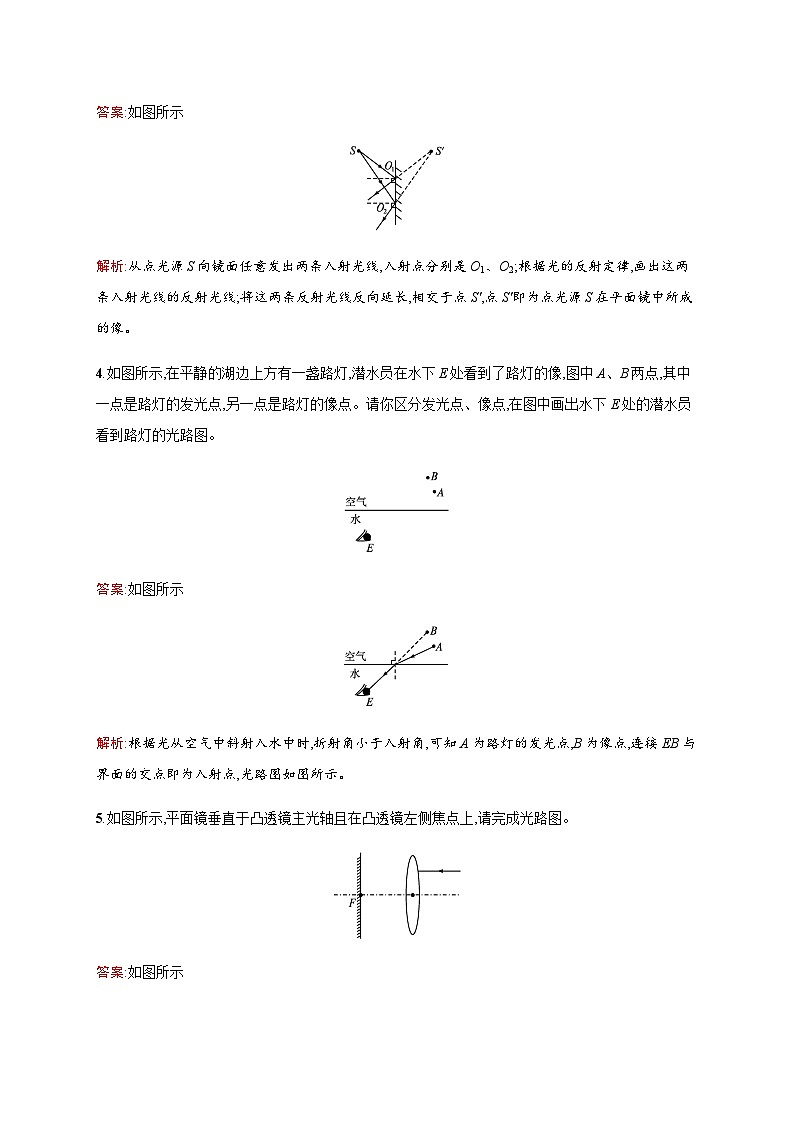

解析:从点光源S向镜面任意发出两条入射光线,入射点分别是O1、O2;根据光的反射定律,画出这两条入射光线的反射光线;将这两条反射光线反向延长,相交于点S',点S'即为点光源S在平面镜中所成的像。
4.如图所示,在平静的湖边上方有一盏路灯,潜水员在水下E处看到了路灯的像,图中A、B两点,其中一点是路灯的发光点,另一点是路灯的像点。请你区分发光点、像点,在图中画出水下E处的潜水员看到路灯的光路图。
答案:如图所示
解析:根据光从空气中斜射入水中时,折射角小于入射角,可知A为路灯的发光点,B为像点,连接EB与界面的交点即为入射点,光路图如图所示。
5.如图所示,平面镜垂直于凸透镜主光轴且在凸透镜左侧焦点上,请完成光路图。
答案:如图所示

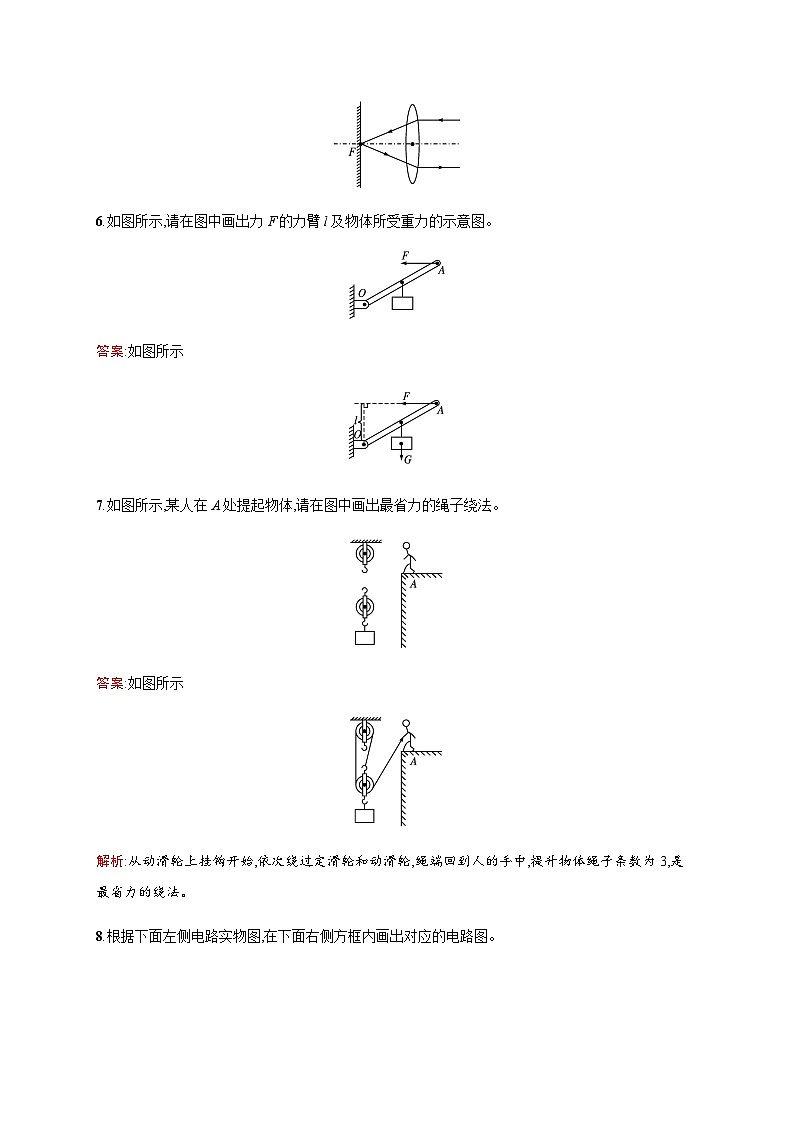

6.如图所示,请在图中画出力F的力臂l及物体所受重力的示意图。
答案:如图所示
7.如图所示,某人在A处提起物体,请在图中画出最省力的绳子绕法。
答案:如图所示
解析:从动滑轮上挂钩开始,依次绕过定滑轮和动滑轮,绳端回到人的手中,提升物体绳子条数为3,是最省力的绕法。
8.根据下面左侧电路实物图,在下面右侧方框内画出对应的电路图。
答案:如图所示
9.设计一个病床呼叫电路。要求:开关S1控制指示灯L1和电铃,开关S2控制指示灯L2和电铃。请在图中连线,形成符合要求的完整电路图。
答案:如图所示
10.(2022·四川遂宁中考)请用笔画线代替导线,按照安全用电的要求,将图中的电灯、控制电灯的开关及插座接入家庭电路中。
答案:如图所示
11.如图所示,按小磁针的指向标出螺线管的N、S极和电源的+、-极。
答案:如图所示
12.如图,在螺线管上方用弹簧悬挂一根条形磁体。闭合开关S后,弹簧的伸长量减小,请在图中括号内分别标出螺线管A的N、S极和电源的+、-极。
答案:如图所示
解析:开关闭合后,弹簧伸长量减小,则可知条形磁体受到了向上的排斥力;因同名磁极相互排斥,所以可知螺线管上端为N极,下端为S极;由右手螺旋定则可知,电流由螺线管上端流入,即电源的左端为正极,右端为负极。
13.下图是利用太阳能给LED路灯供电的自动控制电路示意图。其中,R是光敏电阻,光敏电阻的阻值R随光照的增强而减小。白天,通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内。傍晚,当光照减弱到一定程度时,通过蓄电池与LED回路,路灯开始工作。
请用笔画线代替导线将电路原理图连接完整,使工作电路能正常工作(与触点的接线只能接在静触点上,图中已给出静触点D、E、F、G的四根引线;连线不能交叉)。
答案:如图所示
解析:根据题目要求,分析题图,应将D触点跟LED路灯相连,E和G触点跟蓄电池连接,F触点跟太阳能电池板连接。
