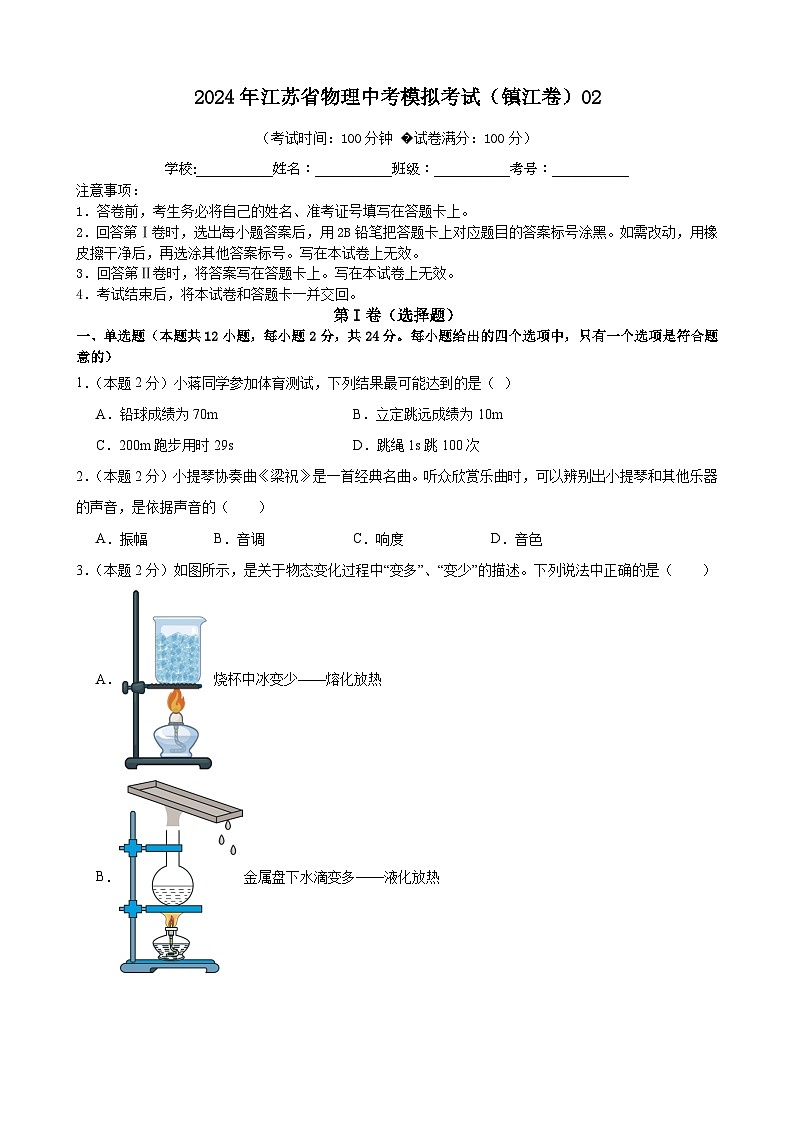

2024年江苏省物理中考模拟考试（镇江卷）02
展开
这是一份2024年江苏省物理中考模拟考试（镇江卷）02，文件包含2024年江苏省物理中考模拟考试镇江卷02原卷版docx、2024年江苏省物理中考模拟考试镇江卷02解析版docx等2份试卷配套教学资源，其中试卷共31页， 欢迎下载使用。
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。写在本试卷上无效。
3．回答第Ⅱ卷时，将答案写在答题卡上。写在本试卷上无效。
4．考试结束后，将本试卷和答题卡一并交回。
第I卷（选择题）
一、单选题（本题共12小题，每小题2分，共24分。每小题给出的四个选项中，只有一个选项是符合题意的）
1．（本题2分）小蒋同学参加体育测试，下列结果最可能达到的是（ ）
A．铅球成绩为70mB．立定跳远成绩为10m
C．200m跑步用时29sD．跳绳1s跳100次
【答案】C
【详解】A．中学生掷实心球的成绩在10m左右，不可能到达70m。所以铅球成绩为70m，不符合实际，故A不符合题意；
B．中学生立定跳远的成绩在2m左右，不可能达到10m。所以立定跳远成绩为10m，不符合实际，故B不符合题意；
C．中学生100m跑用时在14s左右，200m跑用时在30s左右，符合实际，故C符合题意；
D．中学生1min跳绳在180次左右，1s跳3次左右。所以跳绳1s跳100次，不符合实际，故D不符合题意。
故选C。
2．（本题2分）小提琴协奏曲《梁祝》是一首经典名曲。听众欣赏乐曲时，可以辨别出小提琴和其他乐器的声音，是依据声音的（ ）
A．振幅B．音调C．响度D．音色
【答案】D
【详解】由于小提琴振动物体的材料与其他的乐器不同，所以发出声音的音色也就不同，故可以通过音色辨别是小提琴乐器。音色是指声音的品质与特色，它与发声物体的材料有关，不同物体发声的音色是不同的。
故选D。

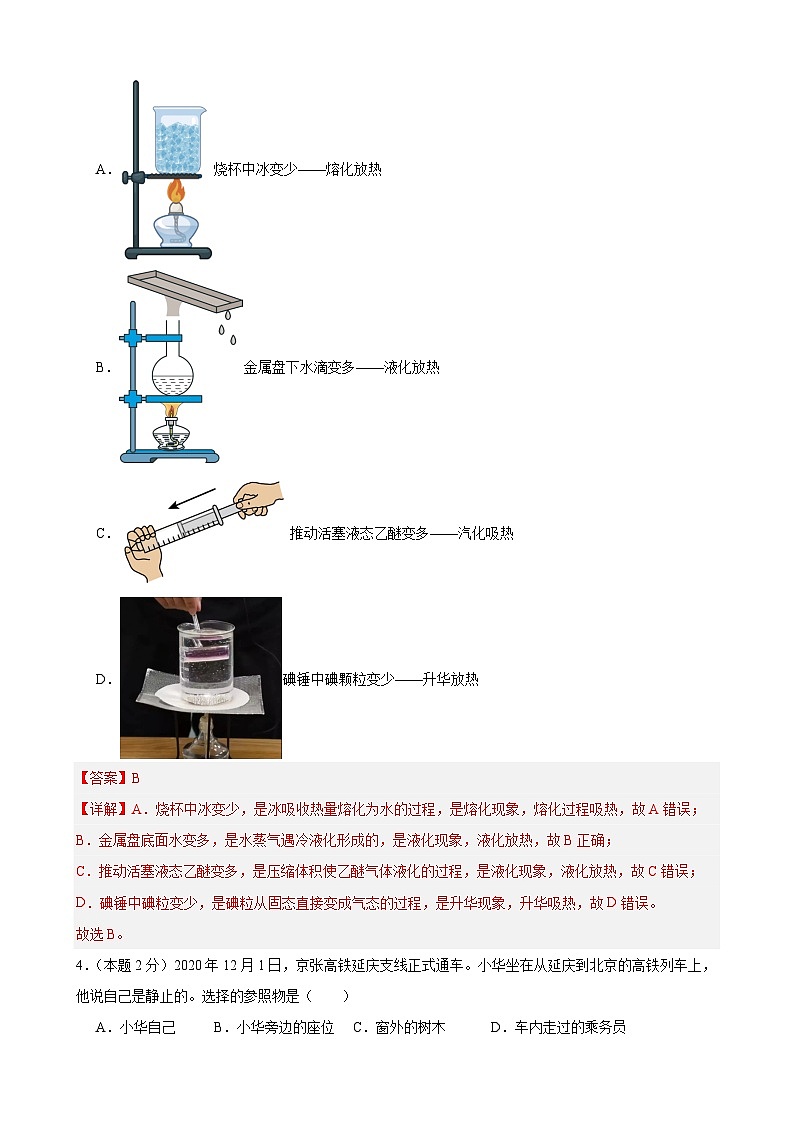

3．（本题2分）如图所示，是关于物态变化过程中“变多”、“变少”的描述。下列说法中正确的是（ ）
A．烧杯中冰变少——熔化放热
B．金属盘下水滴变多——液化放热
C．推动活塞液态乙醚变多——汽化吸热
D．碘锤中碘颗粒变少——升华放热
【答案】B
【详解】A．烧杯中冰变少，是冰吸收热量熔化为水的过程，是熔化现象，熔化过程吸热，故A错误；
B．金属盘底面水变多，是水蒸气遇冷液化形成的，是液化现象，液化放热，故B正确；
C．推动活塞液态乙醚变多，是压缩体积使乙醚气体液化的过程，是液化现象，液化放热，故C错误；
D．碘锤中碘粒变少，是碘粒从固态直接变成气态的过程，是升华现象，升华吸热，故D错误。
故选B。

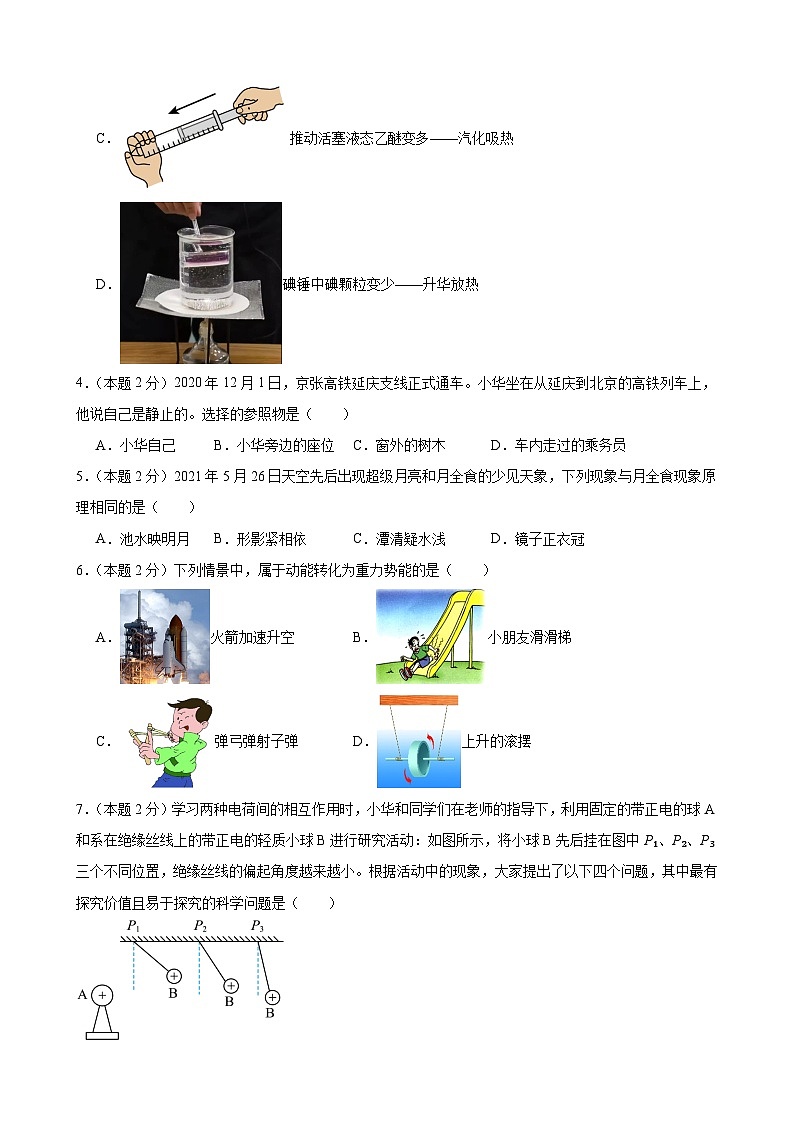

4．（本题2分）2020年12月1日，京张高铁延庆支线正式通车。小华坐在从延庆到北京的高铁列车上，他说自己是静止的。选择的参照物是（ ）
A．小华自己B．小华旁边的座位C．窗外的树木D．车内走过的乘务员
【答案】B
【详解】A．研究小华的运动状态，不能选择小华自己作为参照物，故A不符合题意；
B．相对于小华旁边的座位，小华的位置没有变化，小华是静止的，故B符合题意；
C．相对于窗外的树，小华的位置不断变化，小华是运动的，故C不符合题意；
D．相对于车内走过的乘务员，小华的位置不断变化，小华是运动的，故D不符合题意。
故选B。

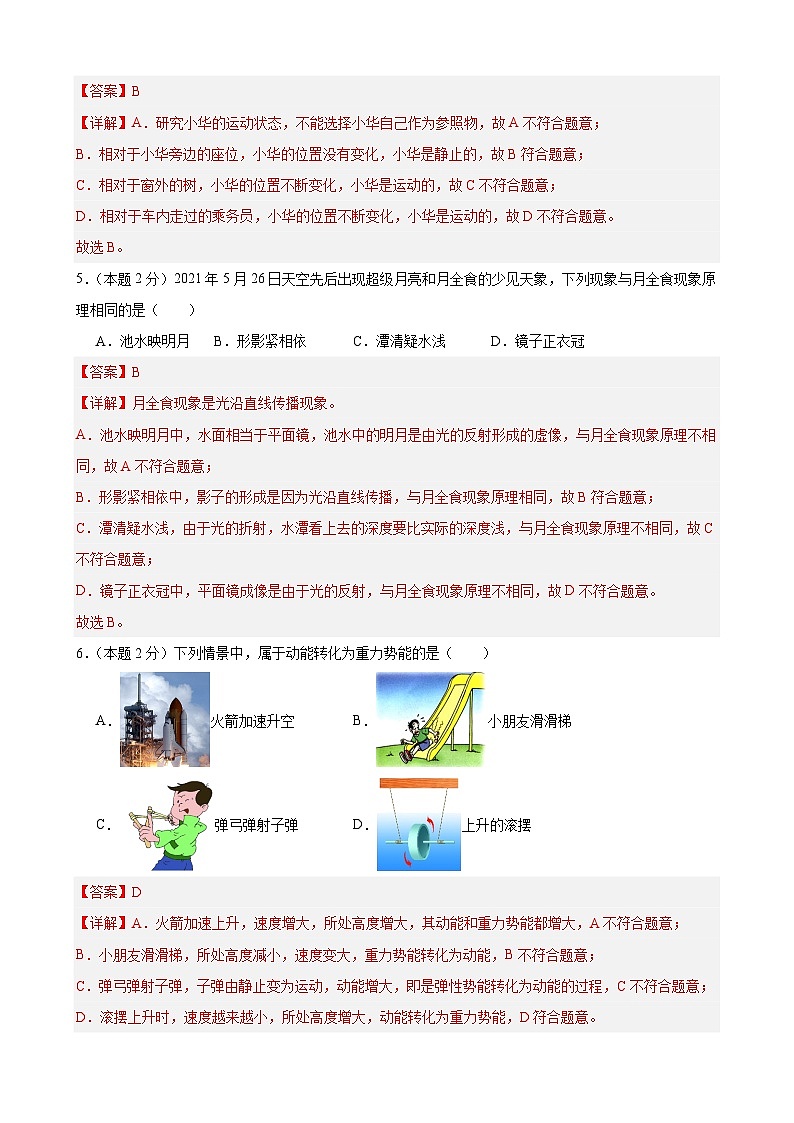

5．（本题2分）2021年5月26日天空先后出现超级月亮和月全食的少见天象，下列现象与月全食现象原理相同的是（ ）
A．池水映明月B．形影紧相依C．潭清疑水浅D．镜子正衣冠
【答案】B
【详解】月全食现象是光沿直线传播现象。
A．池水映明月中，水面相当于平面镜，池水中的明月是由光的反射形成的虚像，与月全食现象原理不相同，故A不符合题意；
B．形影紧相依中，影子的形成是因为光沿直线传播，与月全食现象原理相同，故B符合题意；
C．潭清疑水浅，由于光的折射，水潭看上去的深度要比实际的深度浅，与月全食现象原理不相同，故C不符合题意；
D．镜子正衣冠中，平面镜成像是由于光的反射，与月全食现象原理不相同，故D不符合题意。
故选B。
6．（本题2分）下列情景中，属于动能转化为重力势能的是（ ）
A．火箭加速升空B．小朋友滑滑梯
C．弹弓弹射子弹D．上升的滚摆
【答案】D
【详解】A．火箭加速上升，速度增大，所处高度增大，其动能和重力势能都增大，A不符合题意；
B．小朋友滑滑梯，所处高度减小，速度变大，重力势能转化为动能，B不符合题意；
C．弹弓弹射子弹，子弹由静止变为运动，动能增大，即是弹性势能转化为动能的过程，C不符合题意；
D．滚摆上升时，速度越来越小，所处高度增大，动能转化为重力势能，D符合题意。
故选D。
7．（本题2分）学习两种电荷间的相互作用时，小华和同学们在老师的指导下，利用固定的带正电的球A和系在绝缘丝线上的带正电的轻质小球B进行研究活动：如图所示，将小球B先后挂在图中P₁、P₂、P₃三个不同位置，绝缘丝线的偏起角度越来越小。根据活动中的现象，大家提出了以下四个问题，其中最有探究价值且易于探究的科学问题是（ ）
A．两球间作用力的大小与哪些因素有关
B．电荷间作用力的大小与哪些因素有关
C．两球间作用力大小与两球电荷多少有什么关系
D．电荷间作用力的大小与电荷间距离有什么关系
【答案】D
【详解】利用固定的带正电的球A和系在绝缘丝线上的带正电的轻质小球B，同种电荷相互排斥，根据P₁、P₂、P₃三个不同位置偏角的大小可以判断电荷间作用力的大小与电荷间距离有什么关系，故D符合题意，ABC不符合题意。
故选D。

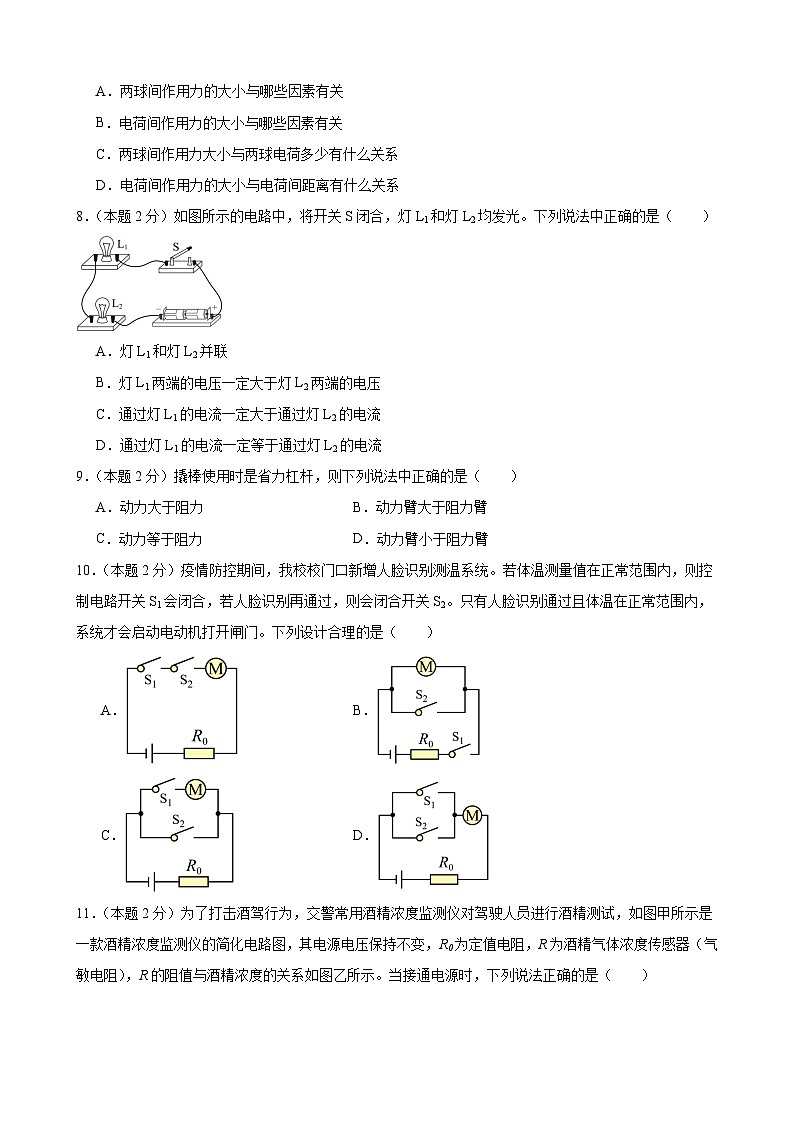

8．（本题2分）如图所示的电路中，将开关S闭合，灯L1和灯L2均发光。下列说法中正确的是（ ）
A．灯L1和灯L2并联
B．灯L1两端的电压一定大于灯L2两端的电压
C．通过灯L1的电流一定大于通过灯L2的电流
D．通过灯L1的电流一定等于通过灯L2的电流
【答案】D
【详解】A．由图知，电流从电源正极流出，依次通过开关S、灯泡L1、L2，回到电源负极，所以两灯串联，故A错误；
CD．由串联电路的电流规律知，通过两灯的电流相等，故C错误、D正确；
B．因为两灯电阻的大小未知，由U＝IR知，两灯的电压关系不能确定，故B错误。
故选D。
9．（本题2分）撬棒使用时是省力杠杆，则下列说法中正确的是（ ）
A．动力大于阻力B．动力臂大于阻力臂
C．动力等于阻力D．动力臂小于阻力臂
【答案】B
【详解】撬棒在使用时是省力杠杆，则动力要小于阻力，动力臂要大于阻力臂，故B正确。
故选B。
10．（本题2分）疫情防控期间，我校校门口新增人脸识别测温系统。若体温测量值在正常范围内，则控制电路开关S1会闭合，若人脸识别再通过，则会闭合开关S2。只有人脸识别通过且体温在正常范围内，系统才会启动电动机打开闸门。下列设计合理的是（ ）
A．B．
C．D．
【答案】A
【详解】只有当人脸识别通过、体温在正常范围都满足时，系统才会启动电动机打开闸门，当人脸识别不通过或体温不正常时，闸门就不会打开，这说明两个开关是相互影响的，所以，两个开关是串联的，故A符合题意，BCD不符合题意。
故选A。
11．（本题2分）为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示。当接通电源时，下列说法正确的是（ ）
A．当酒精浓度减小时，R的阻值减少
B．当酒精浓度增大时，电压表的示数变大
C．当酒精浓度增大时，电压表的示数与电流表的示数的比值变大
D．当酒精浓度增大时，电路的总功率变小
【答案】B
【详解】A．根据图乙可知酒精气体的浓度越小传感器的电阻越大，故A错误；
B．由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大，故B正确；
C．由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故C错误；
D．当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，根据可知，电路总功率增大，故D错误。
故选B。
12．（本题2分）如图所示为“反向蹦极”的示意图。弹性轻绳的上端固定在O点，拉长后将下端固定在体验者的身上，体验者用扣环锁定在地面上，打开扣环，人从A点由静止释放，像火箭一样被“竖直发射”上升到最高位置C点，在B点时弹性轻绳的拉力与人的重力相等。上升过程中，人的动能E1、重力势能E2、机械能E3和轻绳的弹性势能E4随位置变化的关系图像中，可能正确的是（ ）
A．B．
C．D．
【答案】D
【详解】A．人上升过程中，质量不变，速度先变大后减小，在B点达到最大，则人体的动能先变大后减小，B点最大，故A错误；
B．A点到C点，人上升过程中，质量不变，高度不断上升，人体的重力势能不断增大，而C点后人体将下落，则C点后高度降低，重力势能减小，故B错误；
C．在B点时弹性轻绳的拉力与人的重力相等，说明弹性轻绳在B点仍处于伸长状态，过B点后弹性绳仍对人体做功，人体的机械能仍然在增大，故C错误；
D．人体上升过程中，弹性绳的形变量不断减小，直到恢复原状，则轻绳的弹性势能不断减小，直到变为0，故D正确。
故选D。
第II卷（非选择题）
二、填空题（本题共9小题，每小题1分，共30分。）
13．（本题3分）（1）如图1所示的停表测得时间是 s；
（2）如图2所示的刻度尺测得物体的长度是 cm；
（3）如图3所示的体温计的示数为 。
【答案】 95.1 4.70 36.9℃
【详解】（1）[1]在秒表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min，指针在“1”和“2”之间，偏向“2”一侧，所以分针指示的时间为1min；在秒表的大表盘上，1s之间有10个小格，所以一个小格代表0.1s，由于小表盘上指针指在1.5min和2min之间，因此大表盘应读后30s的刻度，即指针在35.1s处，所以秒针指示的时间为35.1s，即秒表的读数为1min35.1s=95.1s。
（2）[2]刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为0.1cm；铅笔左侧与0刻度线对齐，右侧与4.7cm对齐，长度读数时需要估读到分度值下一位，因此估读为4.70cm，所以铅笔的长度为4.70cm。
（3）[3]在体温计上，最小示数和最大示数分别为35℃和42℃，1℃之间有10个小格，一个小格代表0.1℃，即此体温计的分度值为0.1℃；水银柱液面与36℃后第9个小格对齐，且体温计读数时不需要估读，因此，体温计此时的示数为36.9℃。
14．（本题3分）托盘天平相当于 杠杆。调节天平平衡时，指针如图甲，此时应将平衡螺母向 调节。测量物体质量时，右盘砝码及游码示数如图乙，物体质量为 g。
【答案】 等臂 右 26.4
【详解】[1]托盘天平的支点在横梁的中心，左右两侧的力臂相等，属于等臂杆杠。
[2]由图甲可知，指针偏向分度盘中线的左侧，应将平衡螺母向右调节，使天平在水平位置平衡。
[3]由图乙可知，右盘砝码的总质量为
20g+5g=25g
标尺分度值为0.2g，游码的读数为1.4g，则物体质量为
25g+1.4g=26.4g
15．（本题2分）我国嫦娥五号探测器成功着陆在月球表面，并把月球样品带回地球，与在月球上相比该样品的质量将 （选填“变大”、“不变”或“变小”），月球上 （选填“能”或“不能”）传播声音。
【答案】 不变 不能
【详解】[1]质量是物体本身的一种属性，它不随位置的改变而变化，因此月球样品从月球到地球质量不变。
[2]声音的传播需要介质，月球上没有空气，不能传播声音。
16．（本题7分）暑假期间，小红全家自驾游到西藏旅游。在旅游过程中，她发现了许多物理知识。
（1）上车后，小红闻到了一点汽油的味道，这说明 。坐好后，爸爸让小红系好安全带，这是为了防止紧急刹车时由于 发生危险；
（2）搭帐篷时，为抗风，要用“地钉” （类似于长铁钉〉将帐篷固定在地面上，小红发现地面越松软，地钉插入越容易，固定效果越差，原因主要是 。小红用100N的压力将重5N的地钉竖直缓缓地插入地面，则地钉与地之间的摩擦力为 N；若要将地钉拔出，则至少需 N的拉力；
（3）小红发现登山运动员在西藏登山时会出现“高原反应”，这除了高原缺氧、寒冷之外，还因为那里的大气压强比平原地区 得多（大/小）。在高原上用普通锅难以煮熟食物，是因为普通锅的密封性能较差，锅内气压受外界大气压影响，使得水的沸点 100°C （高于/低于）。
【答案】 分子在不停地作无规则运动 惯性 压力越小，摩擦力越小 105 110 小 低于
【详解】（1）[1][2]小红闻到了一点汽油的味道，属于汽油分子在空气中发生了扩散现象，说明分子在不停地作无规则运动；急刹车时，人由于惯性会向前方冲出，因此爸爸让小红系好安全带，这是为了防止紧急刹车时由于惯性带来危害而发生危险。
（2）[3][4][5]地面越松软，对钉子的压力越小，对钉子的摩擦力越小；小红用100N的压力将重5N的地钉竖直缓缓地插入地面，地钉受的是平衡力，地钉受到两个方向向下的力，摩擦力的方向是向上的，故摩擦力
f=F合=F+G=100N+5N=105N
若要将地钉拔出，需要的拉力为
F=f+G=105N+5N=110N
（3）[6][7]登上高山时，人所处的位置越高，大气压越小，在高原上用普通锅难以煮熟食物，是因为普通锅的密封性能较差，受外界大气压影响，锅内气压小于一标准大气压，因此水的沸点低于100℃。
17．（本题3分）南海是中国领海，主权不容侵犯，现探明中国南海海底有大量的可燃冰，已知可燃冰的热值比煤气的热值大得多，则完全燃烧相同质量的可燃冰和煤气，燃烧 放出的热量多，1kg的可燃冰，燃烧一半后，剩余可燃冰的密度 ，热值 ，比热容 。（选填“变大”、“变小”或“不变”）
【答案】 可燃冰 不变 不变 不变
【详解】[1]已知可燃冰的热值比煤气的热值大得多，根据Q=mq可得完全燃烧相同质量的可燃冰和煤气，燃烧可燃冰放出的热量多。
[2][4]比热容、密度是物质本身的一种特性，和质量无关。故1kg的可燃冰，燃烧一半后，剩余可燃冰的比热容不变，密度不变。
[3]因为热值是燃料的一种性质，1kg的可燃冰，燃烧一半后，剩余可燃冰的种类没变，状态没变，故其热值不变。
18．（本题3分）周末小红在家长陪同下进行“综合实践活动”：小红利用如图所示电能表测量家中电水壶的实际功率。①电水壶接入电路必须使用 （选填“两孔”或“三孔”）插座防止因金属外壳带电而发生触电。②小红将其它用电器全部关闭后，把电水壶接入电路，观察到电能表指示灯在2min内闪烁80次，则这个电水壶消耗的电能为 kW•h，实际功率为 W。
【答案】 三孔 0.025 750
【详解】[1]电水壶的外壳是金属，为了用电安全，必须接地，应使用三孔插座。
[2][3]3200imp/kW•h表示电路中用电器每消耗1kW•h的电能，电能表的指示灯闪烁3200次，则电能表的指示灯闪烁80次时，电水壶消耗的电能为
所以电水壶的功率为
19．（本题3分）如图所示，电源电压为6V，定值电阻R=12Ω，在S闭合的情况下，在a、b两点间利用0~15V的量程接入电压表时，则电压表的示数为 V。若a、b两点间接入一个“3V1.5W”的小灯泡，不计灯丝电阻受温度的影响，则此时灯泡 （填“能”或“不能”）正常发光，R两端电压为 V。
【答案】 6 不能 4
【详解】[1]由图知道，在a、b两点间接入一个合适的电压表时，电压表串联在电路中测电源的电压，示数为6V。
[2]由知道，灯泡电阻
若a、b两点间接入一个“3V 1.5W”的小灯泡，则灯泡与电阻串联，则总电阻为
R总=RL+R=6Ω+12Ω=18Ω
电路中电流为
则由欧姆定律知道，灯泡两端电压
所以灯泡不能正常发光。
[3]由欧姆定律知道，R两端电压
20．（本题2分）在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将 ，电流表A1示数变化量与电流表A示数变化量的比值将 。（均选填“变小”、“不变”或“变大”）
【答案】 不变 不变
【详解】[1]根据电路图可知，闭合电键S，滑动变阻器R1和电阻R2并联在电源两端，电压表可测量并联支路两端电压或电源电压，由于电源电压保持不变，所以电压表的示数也不变。
[2]电源电压保持不变，根据可知，在连接R2的这条支路上，因为电压U、定值电阻R2大小不变，所以通过R2的电流I2不变。当滑动变阻器的滑片P向右移动时，在连接R1的这条支路上，R1接入电路的阻值增大，根据可知，此时该支路的电流将减小，设减小的电流为，则电流表A1示数为
根据并联电路干路电流等于各支路电流之和可知，电流表A的示数为
电流表A的示数的变化量也为，即电流表A1示数变化量与电流表A示数变化量的比值不变。
21．（本题4分）如图甲所示，这是科技创新小组设计的模拟高速公路入口“超限超载”检测站升降检测设备的工作原理图。已知电源电压为8V保持不变，R1是阻值为200Ω的定值电阻，质量不计的托盘与压敏电阻R2绝缘并紧密接触，R2的阻值随压力F变化的关系如图乙所示，当电路中电流≥20mA时，会触动另一电路报警器开始报警（图中未画出）。试问：
（1）闭合开关S后，当托盘中的检测物的质量增大时，电压表的示数 （选填“增大”“减小”或“不变”）；
（2）闭合开关S后，当不放检测物时，电压表的示数是多少 ？
（3）报警器开始报警时，检测物的重为多少 ？
（4）该模拟电路中的电池使用一段时间后，电源电压会降低，则开始报警时，检测的超载质量将如何变化？请说明理由 。
【答案】 增大 2V 40×104N 电源电压降低，报警电流仍为20mA，根据欧姆定律可知电路中的总电阻减小，根据串联电路电阻规律可知压敏电阻的阻值将减小，由图乙可知，压敏电阻所受压力更大，物体的质量更大。
【详解】由图甲知，闭合开关S后，定值电阻R1与压敏电阻R2串联，电压表测量R1两端的电压；
（1）[1]当托盘中的检测物的质量增大时，R2受到压力变大，由图乙可知R2受到压力越大，R2的阻值越小，根据串联电路的分压原理可知R2两端的电压越小，由于电源电压不变，则R1两端的电压越大，即电压表的示数越大。
（2）[2]由图乙可知，不放检测物时，压敏电阻R2的阻值为600Ω，则电路中的总电阻
R＝R1+R2＝200Ω+600Ω＝800Ω
电路中的电流为
根据可得电压表示数为
U1＝IR1＝0.01A×200Ω＝2V
（3）[3]由得报警器开始报警时电路的总电阻为
R′400Ω
根据串联电路的总电阻等于各分电阻的阻值之和可知，压敏电阻R2的阻值为
R2′＝R′﹣R1＝400Ω﹣200Ω＝200Ω
由图乙可知此时检测物的重力为G＝40×104N。
（4）[4]电源电压降低，报警电流仍为20mA，根据欧姆定律可知电路中的总电阻减小，根据串联电路电阻规律可知压敏电阻的阻值将减小，由图乙可知，压敏电阻所受压力更大，物体的质量更大。
三、实验题（本题共9小题，共39分。解答第25、26题时，应写出解题过程）
22．（本题2分）如图所示画出在斜面上自由下滑的木块A所受力的示意图。
【答案】
【详解】在斜面上自由下滑的物体表明没有受到摩擦力，则木块A受竖直向下的重力，作用点在其重心上；木块A还受斜面对其垂直向上的支持力，作用点在物体A和斜面接触面的中点，如图所示：
。
23．（本题2分）在图中的〇里填上适当的电表符号，使之成为正确的电路图。
【答案】
【详解】由图可知，灯泡L与电阻R串联，从电源正极流出的电流顺次流入灯泡L与电阻R，再流过下边的电流表，回到电源的负极；而电压表应该并联在电路中，所以左右两个位置为电压表，如下图所示：
24．（本题2分）如图所示，请结合电流标出通电螺线管右端的磁极及小磁针左端的磁极。（填N或S）
【答案】
【详解】由图示知，电流由通电螺线管的左端流入，右端流出，据安培定则知，通电螺线管的右端为N极，左端为S极。据同名磁极相互排斥，异名磁极相互吸引，可知，小磁针的左端为S。
25．（本题6分）用如图所示的滑轮组提升重900N的物体，动滑轮重300N，使物体匀速上升3m，绳重和摩擦不计。求：
（1）绳子的自由端的拉力是多大？
（2）总功是多大？
（3）滑轮组机械效率是多大？
【答案】（1）400N；（2）3600J；（3）75%
【详解】解：（1）由图知，滑轮组承重绳子段数n=3，由于不计绳重和摩擦，故绳子的自由端的拉力
（2）物体上升的高度h=3m，拉力移动的距离
s=3h=3×3m=9m
拉力做的总功
W总=Fs=400N×9m=3600J
（3）克服重力做的有用功
W有用=Gh=900N×3m=2700J
滑轮组的机械效率
答：（1）绳子的自由端的拉力是400N；
（2）总功是3600J；
（3）滑轮组机械效率是75%。
26．（本题6分）如图是一台火灾现场侦察、灭火的消防机器人，其质量为，履带与地面接触的总面积为，以的速度在水平地面沿直线匀速前进了，行驶时所受阻力为自重的倍。求：
（1）消防机器人所受的重力；
（2）消防机器人静止在水平地面时，对地面产生的压强；
（3）在水平地面匀速直线前进的过程，消防机器人牵引力做功的功率。
【答案】（1）6000N；（2）1.2×104 Pa；（3）360W
【详解】解：（1）消防机器人所受的重力
（2）机器人对地面的压力
机器人对地面的压强
（3）由于机器人做匀速直线运动，所以机器人受到的牵引力与阻力为一对平衡力，则机器人受到的牵引力
消防机器人牵引力做功的功率
答：（1）消防机器人所受的重力是；
（2）消防机器人静止在水平地面时，对地面产生的压强是；
（3）在水平地面匀速直线前进的过程，消防机器人牵引力做功的功率是。
27．（本题6分）小薇同学用一块焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验，她将点燃的蜡烛、凸透镜、光屏依次放在光具座上。
（1）为使像成在光屏的中央，应调节烛焰、凸透镜、光屏三者的中心大致在 。
（2）将凸透镜固定在光具座40cm刻度处，蜡烛与光屏调节到如图所示位置，光屏上得到烛焰清晰的倒立、 （选填“放大”、“缩小”或“等大”）的像。生活中的 （填“照相机”、“投影仪”或“放大镜”）就是应用了这个成像规律。
（3）随着实验的进行，蜡烛逐渐变短，要使烛焰的像仍旧呈在光屏中心，应将光屏向 移动；若实验过程中遮住凸透镜的一半，则 。
A．光屏上没有像了
B．光屏上只剩下上半部分像
C．光屏上只剩下下半部分像
D．光屏上可看到完整的像，但稍暗些
（4）小薇又把自己的眼镜放在蜡烛和凸透镜之间，屏上的像变模糊了，她只适当地调整光屏使之远离凸透镜，光屏上又出现了烛焰清晰的像，则小薇戴的是 （填“近视”或“远视”）眼镜。
【答案】 同一高度 缩小 照相机 上 D 近视
【详解】（1）[1]根据过光心的光线传播方向不变，为了使像成在光屏的中央，烛焰的中心、凸透镜的光心、光屏的中心三者共线，所以应调节烛焰、凸透镜、光屏三者的中心大致在同一高度处。
（2）[2][3]由图可知，此时物距为26cm，凸透镜焦距10cm，此时u>2f，根据凸透镜成像规律可知成倒立、缩小的实像，应用于照相机和摄像机。
（3）[4]根据过光心的光线传播方向不变，烛焰的中心、凸透镜的光心、光屏的中心三者共线，蜡烛燃烧变短，烛焰的中心下降，光心位置不变，像会成在了光屏的上方，所以光屏应该上移。
[5]若实验过程中遮住凸透镜的一半，物体上任一点光射向凸透镜的下半部其他部分，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像变暗，故选D。
（4）[6]把眼镜放在蜡烛和凸透镜之间，屏上的像变模糊，适当地调整光屏使之远离凸透镜，光屏上又出现了烛焰清晰的像，说明光线比原来延迟会聚，则该眼镜对光线具有发散作用，为凹透镜，可知小薇戴的是近视镜。
28．（本题7分）在探究“影响滑动摩擦力大小的因素”实验中，选用大小和形状完全相同的实心的铜块和铁块、弹簧测力计进行实验：
（1）为测量物体在木板上滑动时受到的摩擦力，弹簧测力计应沿 方向拉着物体做 运动。此时弹簧测力计的示数等于摩擦力是根据 知识得知；
（2）利用图甲和乙可以探究滑动摩擦力与 的关系，图甲中铜块受到的摩擦力1.2N，图乙中铜块受到的摩擦力2N。比较甲乙得出的结论是 ；
（3）在上述器材不变的情况下，用此装置还可以探究滑动摩擦力的大小与 的关系；
（4）实验过程中运用的探究方法主要是 （写出一种即可）。
【答案】 水平 匀速直线 二力平衡 压力 接触面粗糙程度相同时，压力越大，滑动摩擦力越大 接触面粗糙程度 控制变量法
【详解】（1）[1][2][3]为测量物体在木板上滑动时受到的摩擦力，弹簧测力计应沿着水平方向拉着物体做匀速直线运动，由二力平衡条件可知，此时拉力与摩擦力是一对平衡力。弹簧测力计示数即为滑动摩擦力大小。
（2）[4][5]图甲和图乙接触面粗糙程度相同，乙图中压力较大，因此可以探究滑动摩擦力大小与压力大小的关系，图乙中铜块受到的滑动摩擦力较大，因此可以得到结论：接触面粗糙程度相同时，压力越大，滑动摩擦力越大。
（3）[6]在上述器材不变的情况下，可以控制压力大小不变，将铜块放在铁块上，用弹簧测力计拉着铁块做匀速直线运动，读出弹簧测力计的示数，来探究滑动摩擦力的大小与接触面粗糙程度的关系。
（4）[7]在探究“影响滑动摩擦力大小的因素”实验中，控制其他因素不变，只改变其中一个因素，来探究滑动摩擦力大小与该因素的关系，使用了控制变量法。把滑动摩擦力大小转换为弹簧测力计示数大小，使用了转换法。
29．（本题8分）下面是某班同学分组测量液体密度的两个实验。请按照题目要求回答。
“务实”小组的同学在实验室用天平和量筒测量某种油的密度。
（1）将天平放在水平平台上，移动 到标尺左端零刻线处，发现指针偏向分度盘中线右侧，他应该将平衡螺母向 移动，直至天平平衡；
（2）在量筒中装入了适量的油，如图甲所示，则油的体积为 cm3；接着他将空烧杯放在天平上测出其质量为43.2g，然后将量筒中的油全部倒入烧杯中，用天平测量烧杯和油的总质量，天平平衡时的情景如图乙所示，则烧杯中油的质量为 g。根据以上实验数据可算出油的密度为 g/cm3，这种方法测得油的密度会比真实值 （选填“大”或“小”）；
（3）“创新”小组用自制的如图所示的“密度天平”测量液体的密度。选择一根长1m的杠杆，调节两边螺母使杠杆在水平位置平衡，O为中点（如图所示）。在左侧离中点10cm的A位置用细线固定一个质量为150g、容积为80mL的容器。右侧用细线悬挂一个质量为50g的钩码（细线的质量忽略不计）。测量时往容器中加满待测液体，移动钩码使杠杆在水平位置平衡，在钩码悬挂位置就可以直接读出液体的密度。在某次实验中，左边容器内加满某种液体，移动右侧钩码到距离O点48cm处，杠杆在水平位置平衡，则杠杆上的A点受到的拉力为 N，此时测出液体的密度为 g/cm3。
【答案】 游码 左 30 22.8 0.76 偏小 2.4 1.125
【详解】（1）[1][2]使用天平测量物体质量前，应先将天平调平，将天平放在水平平台上，移动游码到标尺左端零刻线处，发现指针偏向分度盘中线右侧，说明右侧偏重，他应该将平衡螺母向左移动，直至天平平衡。
（2）[3]图中量筒的分度值为2mL，示数为30mL即30cm3。
[4]烧杯中油的质量
[5]油的密度
[6]由于将量筒内的油倒入到烧杯中时，会有部分油残留在量筒中，导致测得的油的质量偏小，由可知，测得的密度会偏小。
（3）[7]由杠杆平衡条件可得
解得A点受到的拉力为。
[8]液体的质量
液态的密度
30．（本题7分）某小灯泡的额定电流为0.3A，图甲是小明测量该灯泡功率的实验电路。
（1）请用笔画线代替导线，将滑动变阻器连入电路，使之接入电路的阻值最大；( )
（2）闭合开关进行实验时，若图中导线M发生了断路，则在调节滑片的过程中，会发现电压表的示数为 V、电流表的示数为 A；
（3）小明将滑片移至某处时，两电表的示数如图乙所示，小灯泡的功率为 W；
（4）为测量该小灯泡的额定功率，小强设计了图丙所示实验电路，所用电源电压恒定，、均为电阻箱；
①实验步骤如下：
第1步：仅闭合，调至时，电流表的示数为0.3A；
第2步：仅闭合，、分别调至和时，电流表的示数为0.3A；
则小灯泡正常发光时的电阻为 ，额定功率为 W；
②小强对图丙电路及操作进行了下列调整，其中仍能完成测量的有 。A．将换成导线
B．将换成导线
C．将换成适当规格的滑动变阻器
D．在实验操作时，先闭合的开关是
【答案】 3 0 0.36 10 0.9 ACD
【详解】（1）[1]变阻器串联进电路，接入电路的阻值最大，所以左下端的接线柱接入，如下图所示
（2）[2][3]若图中导线M发生了断路，则电压表串联进电路中，测电源电压，相当于断路，电流表为0。
（3）[4]电压表示数为1.5V，电流表为0.24A，小灯泡的功率为
P=UI=1.5V×0.24A=0.36W
（4）[5][6]仅闭合，L和R2串联，调至时，电流表的示数为0.3A，灯泡正常发光；仅闭合，两电阻箱串联，、分别调至和时，电流表的示数为0.3A，此时总电阻和刚刚一样，小灯泡正常发光时的电阻为
RL=6Ω+9Ω-5Ω=10Ω
额定功率为
[7]A．将换成导线，仅闭合，调节变阻箱，测出此时电流，根据U=IR计算电源电压，仅闭合，调节变阻箱使电流表示数0.3A，根据U=IR计算变阻箱分压，总电压减去变阻箱分压可得灯泡分压，根据P=UI计算灯泡电功率，故A符合题意；
B．将换成导线，灯泡和变阻箱并联，无法确定灯泡是不是正常发光，故B不符合题意；
C．将换成适当规格的滑动变阻器，仅闭合，调节变阻器，使电流表为0.3A，仅闭合，不动变阻器，调变阻箱到电流表0.3A，则此时变阻箱阻值为灯泡正常发光电阻，根据P=I2R，可计算灯泡功率，故C符合题意；
D．需要先闭合，调节使电流表为0.3A，让灯泡正常发光，故D符合题意。
故选ACD。
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。写在本试卷上无效。
3．回答第Ⅱ卷时，将答案写在答题卡上。写在本试卷上无效。
4．考试结束后，将本试卷和答题卡一并交回。
第I卷（选择题）
一、单选题（本题共12小题，每小题2分，共24分。每小题给出的四个选项中，只有一个选项是符合题意的）
1．（本题2分）小蒋同学参加体育测试，下列结果最可能达到的是（ ）
A．铅球成绩为70mB．立定跳远成绩为10m
C．200m跑步用时29sD．跳绳1s跳100次
【答案】C
【详解】A．中学生掷实心球的成绩在10m左右，不可能到达70m。所以铅球成绩为70m，不符合实际，故A不符合题意；
B．中学生立定跳远的成绩在2m左右，不可能达到10m。所以立定跳远成绩为10m，不符合实际，故B不符合题意；
C．中学生100m跑用时在14s左右，200m跑用时在30s左右，符合实际，故C符合题意；
D．中学生1min跳绳在180次左右，1s跳3次左右。所以跳绳1s跳100次，不符合实际，故D不符合题意。
故选C。
2．（本题2分）小提琴协奏曲《梁祝》是一首经典名曲。听众欣赏乐曲时，可以辨别出小提琴和其他乐器的声音，是依据声音的（ ）
A．振幅B．音调C．响度D．音色
【答案】D
【详解】由于小提琴振动物体的材料与其他的乐器不同，所以发出声音的音色也就不同，故可以通过音色辨别是小提琴乐器。音色是指声音的品质与特色，它与发声物体的材料有关，不同物体发声的音色是不同的。
故选D。
3．（本题2分）如图所示，是关于物态变化过程中“变多”、“变少”的描述。下列说法中正确的是（ ）
A．烧杯中冰变少——熔化放热
B．金属盘下水滴变多——液化放热
C．推动活塞液态乙醚变多——汽化吸热
D．碘锤中碘颗粒变少——升华放热
【答案】B
【详解】A．烧杯中冰变少，是冰吸收热量熔化为水的过程，是熔化现象，熔化过程吸热，故A错误；
B．金属盘底面水变多，是水蒸气遇冷液化形成的，是液化现象，液化放热，故B正确；
C．推动活塞液态乙醚变多，是压缩体积使乙醚气体液化的过程，是液化现象，液化放热，故C错误；
D．碘锤中碘粒变少，是碘粒从固态直接变成气态的过程，是升华现象，升华吸热，故D错误。
故选B。
4．（本题2分）2020年12月1日，京张高铁延庆支线正式通车。小华坐在从延庆到北京的高铁列车上，他说自己是静止的。选择的参照物是（ ）
A．小华自己B．小华旁边的座位C．窗外的树木D．车内走过的乘务员
【答案】B
【详解】A．研究小华的运动状态，不能选择小华自己作为参照物，故A不符合题意；
B．相对于小华旁边的座位，小华的位置没有变化，小华是静止的，故B符合题意；
C．相对于窗外的树，小华的位置不断变化，小华是运动的，故C不符合题意；
D．相对于车内走过的乘务员，小华的位置不断变化，小华是运动的，故D不符合题意。
故选B。
5．（本题2分）2021年5月26日天空先后出现超级月亮和月全食的少见天象，下列现象与月全食现象原理相同的是（ ）
A．池水映明月B．形影紧相依C．潭清疑水浅D．镜子正衣冠
【答案】B
【详解】月全食现象是光沿直线传播现象。
A．池水映明月中，水面相当于平面镜，池水中的明月是由光的反射形成的虚像，与月全食现象原理不相同，故A不符合题意；
B．形影紧相依中，影子的形成是因为光沿直线传播，与月全食现象原理相同，故B符合题意；
C．潭清疑水浅，由于光的折射，水潭看上去的深度要比实际的深度浅，与月全食现象原理不相同，故C不符合题意；
D．镜子正衣冠中，平面镜成像是由于光的反射，与月全食现象原理不相同，故D不符合题意。
故选B。
6．（本题2分）下列情景中，属于动能转化为重力势能的是（ ）
A．火箭加速升空B．小朋友滑滑梯
C．弹弓弹射子弹D．上升的滚摆
【答案】D
【详解】A．火箭加速上升，速度增大，所处高度增大，其动能和重力势能都增大，A不符合题意；
B．小朋友滑滑梯，所处高度减小，速度变大，重力势能转化为动能，B不符合题意；
C．弹弓弹射子弹，子弹由静止变为运动，动能增大，即是弹性势能转化为动能的过程，C不符合题意；
D．滚摆上升时，速度越来越小，所处高度增大，动能转化为重力势能，D符合题意。
故选D。
7．（本题2分）学习两种电荷间的相互作用时，小华和同学们在老师的指导下，利用固定的带正电的球A和系在绝缘丝线上的带正电的轻质小球B进行研究活动：如图所示，将小球B先后挂在图中P₁、P₂、P₃三个不同位置，绝缘丝线的偏起角度越来越小。根据活动中的现象，大家提出了以下四个问题，其中最有探究价值且易于探究的科学问题是（ ）
A．两球间作用力的大小与哪些因素有关
B．电荷间作用力的大小与哪些因素有关
C．两球间作用力大小与两球电荷多少有什么关系
D．电荷间作用力的大小与电荷间距离有什么关系
【答案】D
【详解】利用固定的带正电的球A和系在绝缘丝线上的带正电的轻质小球B，同种电荷相互排斥，根据P₁、P₂、P₃三个不同位置偏角的大小可以判断电荷间作用力的大小与电荷间距离有什么关系，故D符合题意，ABC不符合题意。
故选D。
8．（本题2分）如图所示的电路中，将开关S闭合，灯L1和灯L2均发光。下列说法中正确的是（ ）
A．灯L1和灯L2并联
B．灯L1两端的电压一定大于灯L2两端的电压
C．通过灯L1的电流一定大于通过灯L2的电流
D．通过灯L1的电流一定等于通过灯L2的电流
【答案】D
【详解】A．由图知，电流从电源正极流出，依次通过开关S、灯泡L1、L2，回到电源负极，所以两灯串联，故A错误；
CD．由串联电路的电流规律知，通过两灯的电流相等，故C错误、D正确；
B．因为两灯电阻的大小未知，由U＝IR知，两灯的电压关系不能确定，故B错误。
故选D。
9．（本题2分）撬棒使用时是省力杠杆，则下列说法中正确的是（ ）
A．动力大于阻力B．动力臂大于阻力臂
C．动力等于阻力D．动力臂小于阻力臂
【答案】B
【详解】撬棒在使用时是省力杠杆，则动力要小于阻力，动力臂要大于阻力臂，故B正确。
故选B。
10．（本题2分）疫情防控期间，我校校门口新增人脸识别测温系统。若体温测量值在正常范围内，则控制电路开关S1会闭合，若人脸识别再通过，则会闭合开关S2。只有人脸识别通过且体温在正常范围内，系统才会启动电动机打开闸门。下列设计合理的是（ ）
A．B．
C．D．
【答案】A
【详解】只有当人脸识别通过、体温在正常范围都满足时，系统才会启动电动机打开闸门，当人脸识别不通过或体温不正常时，闸门就不会打开，这说明两个开关是相互影响的，所以，两个开关是串联的，故A符合题意，BCD不符合题意。
故选A。
11．（本题2分）为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示。当接通电源时，下列说法正确的是（ ）
A．当酒精浓度减小时，R的阻值减少
B．当酒精浓度增大时，电压表的示数变大
C．当酒精浓度增大时，电压表的示数与电流表的示数的比值变大
D．当酒精浓度增大时，电路的总功率变小
【答案】B
【详解】A．根据图乙可知酒精气体的浓度越小传感器的电阻越大，故A错误；
B．由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大，故B正确；
C．由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故C错误；
D．当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，根据可知，电路总功率增大，故D错误。
故选B。
12．（本题2分）如图所示为“反向蹦极”的示意图。弹性轻绳的上端固定在O点，拉长后将下端固定在体验者的身上，体验者用扣环锁定在地面上，打开扣环，人从A点由静止释放，像火箭一样被“竖直发射”上升到最高位置C点，在B点时弹性轻绳的拉力与人的重力相等。上升过程中，人的动能E1、重力势能E2、机械能E3和轻绳的弹性势能E4随位置变化的关系图像中，可能正确的是（ ）
A．B．
C．D．
【答案】D
【详解】A．人上升过程中，质量不变，速度先变大后减小，在B点达到最大，则人体的动能先变大后减小，B点最大，故A错误；
B．A点到C点，人上升过程中，质量不变，高度不断上升，人体的重力势能不断增大，而C点后人体将下落，则C点后高度降低，重力势能减小，故B错误；
C．在B点时弹性轻绳的拉力与人的重力相等，说明弹性轻绳在B点仍处于伸长状态，过B点后弹性绳仍对人体做功，人体的机械能仍然在增大，故C错误；
D．人体上升过程中，弹性绳的形变量不断减小，直到恢复原状，则轻绳的弹性势能不断减小，直到变为0，故D正确。
故选D。
第II卷（非选择题）
二、填空题（本题共9小题，每小题1分，共30分。）
13．（本题3分）（1）如图1所示的停表测得时间是 s；
（2）如图2所示的刻度尺测得物体的长度是 cm；
（3）如图3所示的体温计的示数为 。
【答案】 95.1 4.70 36.9℃
【详解】（1）[1]在秒表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min，指针在“1”和“2”之间，偏向“2”一侧，所以分针指示的时间为1min；在秒表的大表盘上，1s之间有10个小格，所以一个小格代表0.1s，由于小表盘上指针指在1.5min和2min之间，因此大表盘应读后30s的刻度，即指针在35.1s处，所以秒针指示的时间为35.1s，即秒表的读数为1min35.1s=95.1s。
（2）[2]刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为0.1cm；铅笔左侧与0刻度线对齐，右侧与4.7cm对齐，长度读数时需要估读到分度值下一位，因此估读为4.70cm，所以铅笔的长度为4.70cm。
（3）[3]在体温计上，最小示数和最大示数分别为35℃和42℃，1℃之间有10个小格，一个小格代表0.1℃，即此体温计的分度值为0.1℃；水银柱液面与36℃后第9个小格对齐，且体温计读数时不需要估读，因此，体温计此时的示数为36.9℃。
14．（本题3分）托盘天平相当于 杠杆。调节天平平衡时，指针如图甲，此时应将平衡螺母向 调节。测量物体质量时，右盘砝码及游码示数如图乙，物体质量为 g。
【答案】 等臂 右 26.4
【详解】[1]托盘天平的支点在横梁的中心，左右两侧的力臂相等，属于等臂杆杠。
[2]由图甲可知，指针偏向分度盘中线的左侧，应将平衡螺母向右调节，使天平在水平位置平衡。
[3]由图乙可知，右盘砝码的总质量为
20g+5g=25g
标尺分度值为0.2g，游码的读数为1.4g，则物体质量为
25g+1.4g=26.4g
15．（本题2分）我国嫦娥五号探测器成功着陆在月球表面，并把月球样品带回地球，与在月球上相比该样品的质量将 （选填“变大”、“不变”或“变小”），月球上 （选填“能”或“不能”）传播声音。
【答案】 不变 不能
【详解】[1]质量是物体本身的一种属性，它不随位置的改变而变化，因此月球样品从月球到地球质量不变。
[2]声音的传播需要介质，月球上没有空气，不能传播声音。
16．（本题7分）暑假期间，小红全家自驾游到西藏旅游。在旅游过程中，她发现了许多物理知识。
（1）上车后，小红闻到了一点汽油的味道，这说明 。坐好后，爸爸让小红系好安全带，这是为了防止紧急刹车时由于 发生危险；
（2）搭帐篷时，为抗风，要用“地钉” （类似于长铁钉〉将帐篷固定在地面上，小红发现地面越松软，地钉插入越容易，固定效果越差，原因主要是 。小红用100N的压力将重5N的地钉竖直缓缓地插入地面，则地钉与地之间的摩擦力为 N；若要将地钉拔出，则至少需 N的拉力；
（3）小红发现登山运动员在西藏登山时会出现“高原反应”，这除了高原缺氧、寒冷之外，还因为那里的大气压强比平原地区 得多（大/小）。在高原上用普通锅难以煮熟食物，是因为普通锅的密封性能较差，锅内气压受外界大气压影响，使得水的沸点 100°C （高于/低于）。
【答案】 分子在不停地作无规则运动 惯性 压力越小，摩擦力越小 105 110 小 低于
【详解】（1）[1][2]小红闻到了一点汽油的味道，属于汽油分子在空气中发生了扩散现象，说明分子在不停地作无规则运动；急刹车时，人由于惯性会向前方冲出，因此爸爸让小红系好安全带，这是为了防止紧急刹车时由于惯性带来危害而发生危险。
（2）[3][4][5]地面越松软，对钉子的压力越小，对钉子的摩擦力越小；小红用100N的压力将重5N的地钉竖直缓缓地插入地面，地钉受的是平衡力，地钉受到两个方向向下的力，摩擦力的方向是向上的，故摩擦力
f=F合=F+G=100N+5N=105N
若要将地钉拔出，需要的拉力为
F=f+G=105N+5N=110N
（3）[6][7]登上高山时，人所处的位置越高，大气压越小，在高原上用普通锅难以煮熟食物，是因为普通锅的密封性能较差，受外界大气压影响，锅内气压小于一标准大气压，因此水的沸点低于100℃。
17．（本题3分）南海是中国领海，主权不容侵犯，现探明中国南海海底有大量的可燃冰，已知可燃冰的热值比煤气的热值大得多，则完全燃烧相同质量的可燃冰和煤气，燃烧 放出的热量多，1kg的可燃冰，燃烧一半后，剩余可燃冰的密度 ，热值 ，比热容 。（选填“变大”、“变小”或“不变”）
【答案】 可燃冰 不变 不变 不变
【详解】[1]已知可燃冰的热值比煤气的热值大得多，根据Q=mq可得完全燃烧相同质量的可燃冰和煤气，燃烧可燃冰放出的热量多。
[2][4]比热容、密度是物质本身的一种特性，和质量无关。故1kg的可燃冰，燃烧一半后，剩余可燃冰的比热容不变，密度不变。
[3]因为热值是燃料的一种性质，1kg的可燃冰，燃烧一半后，剩余可燃冰的种类没变，状态没变，故其热值不变。
18．（本题3分）周末小红在家长陪同下进行“综合实践活动”：小红利用如图所示电能表测量家中电水壶的实际功率。①电水壶接入电路必须使用 （选填“两孔”或“三孔”）插座防止因金属外壳带电而发生触电。②小红将其它用电器全部关闭后，把电水壶接入电路，观察到电能表指示灯在2min内闪烁80次，则这个电水壶消耗的电能为 kW•h，实际功率为 W。
【答案】 三孔 0.025 750
【详解】[1]电水壶的外壳是金属，为了用电安全，必须接地，应使用三孔插座。
[2][3]3200imp/kW•h表示电路中用电器每消耗1kW•h的电能，电能表的指示灯闪烁3200次，则电能表的指示灯闪烁80次时，电水壶消耗的电能为
所以电水壶的功率为
19．（本题3分）如图所示，电源电压为6V，定值电阻R=12Ω，在S闭合的情况下，在a、b两点间利用0~15V的量程接入电压表时，则电压表的示数为 V。若a、b两点间接入一个“3V1.5W”的小灯泡，不计灯丝电阻受温度的影响，则此时灯泡 （填“能”或“不能”）正常发光，R两端电压为 V。
【答案】 6 不能 4
【详解】[1]由图知道，在a、b两点间接入一个合适的电压表时，电压表串联在电路中测电源的电压，示数为6V。
[2]由知道，灯泡电阻
若a、b两点间接入一个“3V 1.5W”的小灯泡，则灯泡与电阻串联，则总电阻为
R总=RL+R=6Ω+12Ω=18Ω
电路中电流为
则由欧姆定律知道，灯泡两端电压
所以灯泡不能正常发光。
[3]由欧姆定律知道，R两端电压
20．（本题2分）在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将 ，电流表A1示数变化量与电流表A示数变化量的比值将 。（均选填“变小”、“不变”或“变大”）
【答案】 不变 不变
【详解】[1]根据电路图可知，闭合电键S，滑动变阻器R1和电阻R2并联在电源两端，电压表可测量并联支路两端电压或电源电压，由于电源电压保持不变，所以电压表的示数也不变。
[2]电源电压保持不变，根据可知，在连接R2的这条支路上，因为电压U、定值电阻R2大小不变，所以通过R2的电流I2不变。当滑动变阻器的滑片P向右移动时，在连接R1的这条支路上，R1接入电路的阻值增大，根据可知，此时该支路的电流将减小，设减小的电流为，则电流表A1示数为
根据并联电路干路电流等于各支路电流之和可知，电流表A的示数为
电流表A的示数的变化量也为，即电流表A1示数变化量与电流表A示数变化量的比值不变。
21．（本题4分）如图甲所示，这是科技创新小组设计的模拟高速公路入口“超限超载”检测站升降检测设备的工作原理图。已知电源电压为8V保持不变，R1是阻值为200Ω的定值电阻，质量不计的托盘与压敏电阻R2绝缘并紧密接触，R2的阻值随压力F变化的关系如图乙所示，当电路中电流≥20mA时，会触动另一电路报警器开始报警（图中未画出）。试问：
（1）闭合开关S后，当托盘中的检测物的质量增大时，电压表的示数 （选填“增大”“减小”或“不变”）；
（2）闭合开关S后，当不放检测物时，电压表的示数是多少 ？
（3）报警器开始报警时，检测物的重为多少 ？
（4）该模拟电路中的电池使用一段时间后，电源电压会降低，则开始报警时，检测的超载质量将如何变化？请说明理由 。
【答案】 增大 2V 40×104N 电源电压降低，报警电流仍为20mA，根据欧姆定律可知电路中的总电阻减小，根据串联电路电阻规律可知压敏电阻的阻值将减小，由图乙可知，压敏电阻所受压力更大，物体的质量更大。
【详解】由图甲知，闭合开关S后，定值电阻R1与压敏电阻R2串联，电压表测量R1两端的电压；
（1）[1]当托盘中的检测物的质量增大时，R2受到压力变大，由图乙可知R2受到压力越大，R2的阻值越小，根据串联电路的分压原理可知R2两端的电压越小，由于电源电压不变，则R1两端的电压越大，即电压表的示数越大。
（2）[2]由图乙可知，不放检测物时，压敏电阻R2的阻值为600Ω，则电路中的总电阻
R＝R1+R2＝200Ω+600Ω＝800Ω
电路中的电流为
根据可得电压表示数为
U1＝IR1＝0.01A×200Ω＝2V
（3）[3]由得报警器开始报警时电路的总电阻为
R′400Ω
根据串联电路的总电阻等于各分电阻的阻值之和可知，压敏电阻R2的阻值为
R2′＝R′﹣R1＝400Ω﹣200Ω＝200Ω
由图乙可知此时检测物的重力为G＝40×104N。
（4）[4]电源电压降低，报警电流仍为20mA，根据欧姆定律可知电路中的总电阻减小，根据串联电路电阻规律可知压敏电阻的阻值将减小，由图乙可知，压敏电阻所受压力更大，物体的质量更大。
三、实验题（本题共9小题，共39分。解答第25、26题时，应写出解题过程）
22．（本题2分）如图所示画出在斜面上自由下滑的木块A所受力的示意图。
【答案】
【详解】在斜面上自由下滑的物体表明没有受到摩擦力，则木块A受竖直向下的重力，作用点在其重心上；木块A还受斜面对其垂直向上的支持力，作用点在物体A和斜面接触面的中点，如图所示：
。
23．（本题2分）在图中的〇里填上适当的电表符号，使之成为正确的电路图。
【答案】
【详解】由图可知，灯泡L与电阻R串联，从电源正极流出的电流顺次流入灯泡L与电阻R，再流过下边的电流表，回到电源的负极；而电压表应该并联在电路中，所以左右两个位置为电压表，如下图所示：
24．（本题2分）如图所示，请结合电流标出通电螺线管右端的磁极及小磁针左端的磁极。（填N或S）
【答案】
【详解】由图示知，电流由通电螺线管的左端流入，右端流出，据安培定则知，通电螺线管的右端为N极，左端为S极。据同名磁极相互排斥，异名磁极相互吸引，可知，小磁针的左端为S。
25．（本题6分）用如图所示的滑轮组提升重900N的物体，动滑轮重300N，使物体匀速上升3m，绳重和摩擦不计。求：
（1）绳子的自由端的拉力是多大？
（2）总功是多大？
（3）滑轮组机械效率是多大？
【答案】（1）400N；（2）3600J；（3）75%
【详解】解：（1）由图知，滑轮组承重绳子段数n=3，由于不计绳重和摩擦，故绳子的自由端的拉力
（2）物体上升的高度h=3m，拉力移动的距离
s=3h=3×3m=9m
拉力做的总功
W总=Fs=400N×9m=3600J
（3）克服重力做的有用功
W有用=Gh=900N×3m=2700J
滑轮组的机械效率
答：（1）绳子的自由端的拉力是400N；
（2）总功是3600J；
（3）滑轮组机械效率是75%。
26．（本题6分）如图是一台火灾现场侦察、灭火的消防机器人，其质量为，履带与地面接触的总面积为，以的速度在水平地面沿直线匀速前进了，行驶时所受阻力为自重的倍。求：
（1）消防机器人所受的重力；
（2）消防机器人静止在水平地面时，对地面产生的压强；
（3）在水平地面匀速直线前进的过程，消防机器人牵引力做功的功率。
【答案】（1）6000N；（2）1.2×104 Pa；（3）360W
【详解】解：（1）消防机器人所受的重力
（2）机器人对地面的压力
机器人对地面的压强
（3）由于机器人做匀速直线运动，所以机器人受到的牵引力与阻力为一对平衡力，则机器人受到的牵引力
消防机器人牵引力做功的功率
答：（1）消防机器人所受的重力是；
（2）消防机器人静止在水平地面时，对地面产生的压强是；
（3）在水平地面匀速直线前进的过程，消防机器人牵引力做功的功率是。
27．（本题6分）小薇同学用一块焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验，她将点燃的蜡烛、凸透镜、光屏依次放在光具座上。
（1）为使像成在光屏的中央，应调节烛焰、凸透镜、光屏三者的中心大致在 。
（2）将凸透镜固定在光具座40cm刻度处，蜡烛与光屏调节到如图所示位置，光屏上得到烛焰清晰的倒立、 （选填“放大”、“缩小”或“等大”）的像。生活中的 （填“照相机”、“投影仪”或“放大镜”）就是应用了这个成像规律。
（3）随着实验的进行，蜡烛逐渐变短，要使烛焰的像仍旧呈在光屏中心，应将光屏向 移动；若实验过程中遮住凸透镜的一半，则 。
A．光屏上没有像了
B．光屏上只剩下上半部分像
C．光屏上只剩下下半部分像
D．光屏上可看到完整的像，但稍暗些
（4）小薇又把自己的眼镜放在蜡烛和凸透镜之间，屏上的像变模糊了，她只适当地调整光屏使之远离凸透镜，光屏上又出现了烛焰清晰的像，则小薇戴的是 （填“近视”或“远视”）眼镜。
【答案】 同一高度 缩小 照相机 上 D 近视
【详解】（1）[1]根据过光心的光线传播方向不变，为了使像成在光屏的中央，烛焰的中心、凸透镜的光心、光屏的中心三者共线，所以应调节烛焰、凸透镜、光屏三者的中心大致在同一高度处。
（2）[2][3]由图可知，此时物距为26cm，凸透镜焦距10cm，此时u>2f，根据凸透镜成像规律可知成倒立、缩小的实像，应用于照相机和摄像机。
（3）[4]根据过光心的光线传播方向不变，烛焰的中心、凸透镜的光心、光屏的中心三者共线，蜡烛燃烧变短，烛焰的中心下降，光心位置不变，像会成在了光屏的上方，所以光屏应该上移。
[5]若实验过程中遮住凸透镜的一半，物体上任一点光射向凸透镜的下半部其他部分，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像变暗，故选D。
（4）[6]把眼镜放在蜡烛和凸透镜之间，屏上的像变模糊，适当地调整光屏使之远离凸透镜，光屏上又出现了烛焰清晰的像，说明光线比原来延迟会聚，则该眼镜对光线具有发散作用，为凹透镜，可知小薇戴的是近视镜。
28．（本题7分）在探究“影响滑动摩擦力大小的因素”实验中，选用大小和形状完全相同的实心的铜块和铁块、弹簧测力计进行实验：
（1）为测量物体在木板上滑动时受到的摩擦力，弹簧测力计应沿 方向拉着物体做 运动。此时弹簧测力计的示数等于摩擦力是根据 知识得知；
（2）利用图甲和乙可以探究滑动摩擦力与 的关系，图甲中铜块受到的摩擦力1.2N，图乙中铜块受到的摩擦力2N。比较甲乙得出的结论是 ；
（3）在上述器材不变的情况下，用此装置还可以探究滑动摩擦力的大小与 的关系；
（4）实验过程中运用的探究方法主要是 （写出一种即可）。
【答案】 水平 匀速直线 二力平衡 压力 接触面粗糙程度相同时，压力越大，滑动摩擦力越大 接触面粗糙程度 控制变量法
【详解】（1）[1][2][3]为测量物体在木板上滑动时受到的摩擦力，弹簧测力计应沿着水平方向拉着物体做匀速直线运动，由二力平衡条件可知，此时拉力与摩擦力是一对平衡力。弹簧测力计示数即为滑动摩擦力大小。
（2）[4][5]图甲和图乙接触面粗糙程度相同，乙图中压力较大，因此可以探究滑动摩擦力大小与压力大小的关系，图乙中铜块受到的滑动摩擦力较大，因此可以得到结论：接触面粗糙程度相同时，压力越大，滑动摩擦力越大。
（3）[6]在上述器材不变的情况下，可以控制压力大小不变，将铜块放在铁块上，用弹簧测力计拉着铁块做匀速直线运动，读出弹簧测力计的示数，来探究滑动摩擦力的大小与接触面粗糙程度的关系。
（4）[7]在探究“影响滑动摩擦力大小的因素”实验中，控制其他因素不变，只改变其中一个因素，来探究滑动摩擦力大小与该因素的关系，使用了控制变量法。把滑动摩擦力大小转换为弹簧测力计示数大小，使用了转换法。
29．（本题8分）下面是某班同学分组测量液体密度的两个实验。请按照题目要求回答。
“务实”小组的同学在实验室用天平和量筒测量某种油的密度。
（1）将天平放在水平平台上，移动 到标尺左端零刻线处，发现指针偏向分度盘中线右侧，他应该将平衡螺母向 移动，直至天平平衡；
（2）在量筒中装入了适量的油，如图甲所示，则油的体积为 cm3；接着他将空烧杯放在天平上测出其质量为43.2g，然后将量筒中的油全部倒入烧杯中，用天平测量烧杯和油的总质量，天平平衡时的情景如图乙所示，则烧杯中油的质量为 g。根据以上实验数据可算出油的密度为 g/cm3，这种方法测得油的密度会比真实值 （选填“大”或“小”）；
（3）“创新”小组用自制的如图所示的“密度天平”测量液体的密度。选择一根长1m的杠杆，调节两边螺母使杠杆在水平位置平衡，O为中点（如图所示）。在左侧离中点10cm的A位置用细线固定一个质量为150g、容积为80mL的容器。右侧用细线悬挂一个质量为50g的钩码（细线的质量忽略不计）。测量时往容器中加满待测液体，移动钩码使杠杆在水平位置平衡，在钩码悬挂位置就可以直接读出液体的密度。在某次实验中，左边容器内加满某种液体，移动右侧钩码到距离O点48cm处，杠杆在水平位置平衡，则杠杆上的A点受到的拉力为 N，此时测出液体的密度为 g/cm3。
【答案】 游码 左 30 22.8 0.76 偏小 2.4 1.125
【详解】（1）[1][2]使用天平测量物体质量前，应先将天平调平，将天平放在水平平台上，移动游码到标尺左端零刻线处，发现指针偏向分度盘中线右侧，说明右侧偏重，他应该将平衡螺母向左移动，直至天平平衡。
（2）[3]图中量筒的分度值为2mL，示数为30mL即30cm3。
[4]烧杯中油的质量
[5]油的密度
[6]由于将量筒内的油倒入到烧杯中时，会有部分油残留在量筒中，导致测得的油的质量偏小，由可知，测得的密度会偏小。
（3）[7]由杠杆平衡条件可得
解得A点受到的拉力为。
[8]液体的质量
液态的密度
30．（本题7分）某小灯泡的额定电流为0.3A，图甲是小明测量该灯泡功率的实验电路。
（1）请用笔画线代替导线，将滑动变阻器连入电路，使之接入电路的阻值最大；( )
（2）闭合开关进行实验时，若图中导线M发生了断路，则在调节滑片的过程中，会发现电压表的示数为 V、电流表的示数为 A；
（3）小明将滑片移至某处时，两电表的示数如图乙所示，小灯泡的功率为 W；
（4）为测量该小灯泡的额定功率，小强设计了图丙所示实验电路，所用电源电压恒定，、均为电阻箱；
①实验步骤如下：
第1步：仅闭合，调至时，电流表的示数为0.3A；
第2步：仅闭合，、分别调至和时，电流表的示数为0.3A；
则小灯泡正常发光时的电阻为 ，额定功率为 W；
②小强对图丙电路及操作进行了下列调整，其中仍能完成测量的有 。A．将换成导线
B．将换成导线
C．将换成适当规格的滑动变阻器
D．在实验操作时，先闭合的开关是
【答案】 3 0 0.36 10 0.9 ACD
【详解】（1）[1]变阻器串联进电路，接入电路的阻值最大，所以左下端的接线柱接入，如下图所示
（2）[2][3]若图中导线M发生了断路，则电压表串联进电路中，测电源电压，相当于断路，电流表为0。
（3）[4]电压表示数为1.5V，电流表为0.24A，小灯泡的功率为
P=UI=1.5V×0.24A=0.36W
（4）[5][6]仅闭合，L和R2串联，调至时，电流表的示数为0.3A，灯泡正常发光；仅闭合，两电阻箱串联，、分别调至和时，电流表的示数为0.3A，此时总电阻和刚刚一样，小灯泡正常发光时的电阻为
RL=6Ω+9Ω-5Ω=10Ω
额定功率为
[7]A．将换成导线，仅闭合，调节变阻箱，测出此时电流，根据U=IR计算电源电压，仅闭合，调节变阻箱使电流表示数0.3A，根据U=IR计算变阻箱分压，总电压减去变阻箱分压可得灯泡分压，根据P=UI计算灯泡电功率，故A符合题意；
B．将换成导线，灯泡和变阻箱并联，无法确定灯泡是不是正常发光，故B不符合题意；
C．将换成适当规格的滑动变阻器，仅闭合，调节变阻器，使电流表为0.3A，仅闭合，不动变阻器，调变阻箱到电流表0.3A，则此时变阻箱阻值为灯泡正常发光电阻，根据P=I2R，可计算灯泡功率，故C符合题意；
D．需要先闭合，调节使电流表为0.3A，让灯泡正常发光，故D符合题意。
故选ACD。
相关试卷
2024年江苏省物理中考模拟考试（盐城卷）02： 这是一份2024年江苏省物理中考模拟考试（盐城卷）02，文件包含2024年江苏省物理中考模拟考试盐城卷02原卷版docx、2024年江苏省物理中考模拟考试盐城卷02解析版docx等2份试卷配套教学资源，其中试卷共35页， 欢迎下载使用。
2024年江苏省物理中考模拟考试（淮安卷）02： 这是一份2024年江苏省物理中考模拟考试（淮安卷）02，文件包含2024年江苏省物理中考模拟考试淮安卷02原卷版docx、2024年江苏省物理中考模拟考试淮安卷02解析版docx等2份试卷配套教学资源，其中试卷共27页， 欢迎下载使用。
2024年江苏省物理中考模拟考试（泰州卷）02： 这是一份2024年江苏省物理中考模拟考试（泰州卷）02，文件包含2024年江苏省物理中考模拟考试泰州卷02原卷版docx、2024年江苏省物理中考模拟考试泰州卷02解析版docx等2份试卷配套教学资源，其中试卷共33页， 欢迎下载使用。
