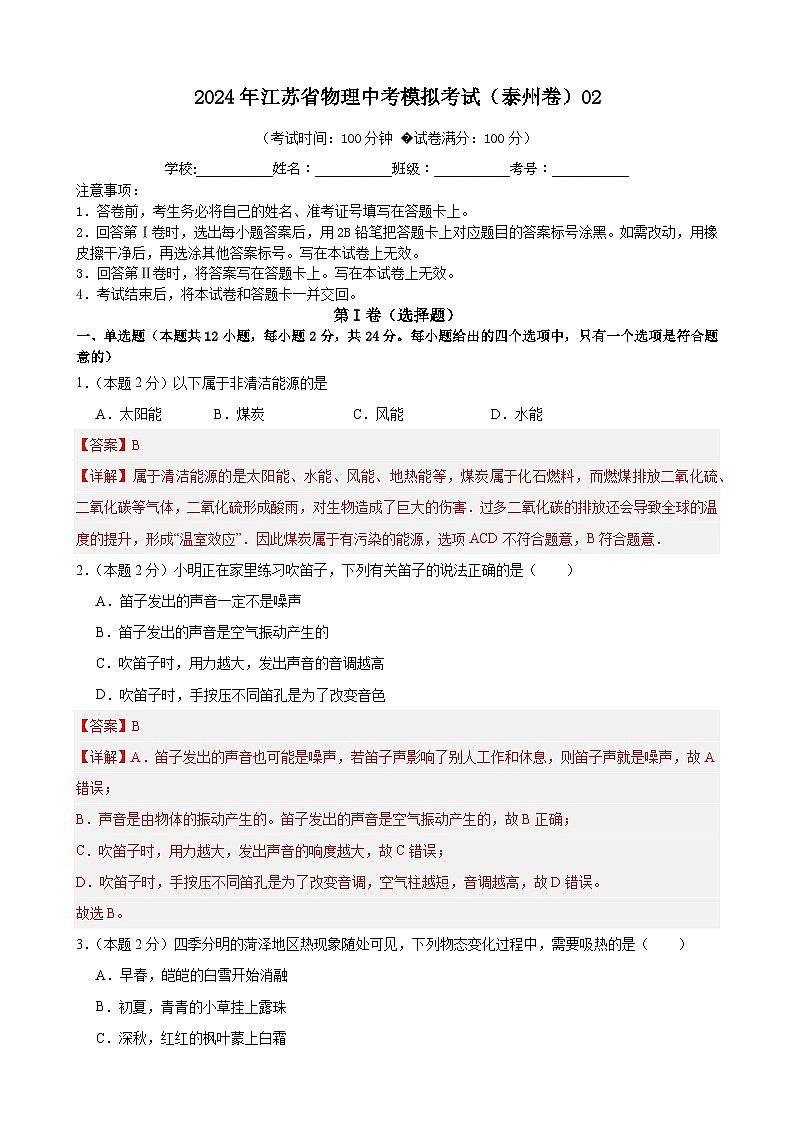

注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。写在本试卷上无效。
3．回答第Ⅱ卷时，将答案写在答题卡上。写在本试卷上无效。
4．考试结束后，将本试卷和答题卡一并交回。
第I卷（选择题）
一、单选题（本题共12小题，每小题2分，共24分。每小题给出的四个选项中，只有一个选项是符合题意的）
1．（本题2分）以下属于非清洁能源的是
A．太阳能B．煤炭C．风能D．水能
【答案】B
【详解】属于清洁能源的是太阳能、水能、风能、地热能等，煤炭属于化石燃料，而燃煤排放二氧化硫、二氧化碳等气体，二氧化硫形成酸雨，对生物造成了巨大的伤害．过多二氧化碳的排放还会导致全球的温度的提升，形成“温室效应”．因此煤炭属于有污染的能源，选项ACD不符合题意，B符合题意．
2．（本题2分）小明正在家里练习吹笛子，下列有关笛子的说法正确的是（ ）
A．笛子发出的声音一定不是噪声
B．笛子发出的声音是空气振动产生的
C．吹笛子时，用力越大，发出声音的音调越高
D．吹笛子时，手按压不同笛孔是为了改变音色
【答案】B
【详解】A．笛子发出的声音也可能是噪声，若笛子声影响了别人工作和休息，则笛子声就是噪声，故A错误；
B．声音是由物体的振动产生的。笛子发出的声音是空气振动产生的，故B正确；
C．吹笛子时，用力越大，发出声音的响度越大，故C错误；
D．吹笛子时，手按压不同笛孔是为了改变音调，空气柱越短，音调越高，故D错误。
故选B。
3．（本题2分）四季分明的菏泽地区热现象随处可见，下列物态变化过程中，需要吸热的是（ ）
A．早春，皑皑的白雪开始消融
B．初夏，青青的小草挂上露珠
C．深秋，红红的枫叶蒙上白霜
D．严冬，静静的池塘覆上薄冰
【答案】A
【详解】A．冰雪融化是雪从固态变成液态，是熔化过程，熔化吸收热量，故A符合题意；
B．小草挂上露珠是空气中的水蒸气遇冷液化形成的小水珠，液化放出热量，故B不符合题意；
C．霜是空气中的水蒸气遇冷直接凝华成的小冰晶，凝华放出热量，故C不符合题意；
D．严冬，静静的池塘覆上薄冰指水凝固成冰，凝固是放出热量的，故D不符合题意。
故选A。
4．（本题2分）关于粒子和宇宙，下列说法正确的是（ ）
A．卢瑟福发现了电子，说明原子是可再分的
B．用手捏馒头，馒头的体积变小了，说明分子间有间隙
C．宇宙是一个有层次的天体系统，恒星是静止不动的
D．原子是由带正电的原子核和带负电的核外电子构成
【答案】D
【详解】A．在探索比分子更小的微观粒子历程中，汤姆孙发现了电子，说明原子可以再分，故A错误；
B．用手捏馒头，馒头体积会缩小，不是因为分子之间有间隙，而是因为馒头中存在气体，故B错误；
C．宇宙是一个有层次的天体系统，一切天体都在不停息地运动着，故C错误；
D．根据原子的内部结构可知，原子是由带正电的原子核和带负电的核外电子构成，故D正确。
故选D。
5．（本题2分）关于压强，以下说法正确的是（ ）
A．菜刀磨得很锋利是为了减小压强
B．最早证明大气压存在的是托里拆利
C．拦河大坝上窄下宽是由于液体压强随着深度的增加而增加
D．一标准大气压能支持760cm 高的水银柱
【答案】C
【详解】A．菜刀磨得很锋利，是在压力一定时，通过减小受力面积来增大压强，故A错误；
B．最早证明大气压存在的实验是马德堡半球实验，马德堡是城市的名字，而当时做实验的科学家是奥托格里克，故B错误；
C．液体压强随深度的增加而增大，所以拦河大坝建成上窄下宽的形状，下宽更耐压，故C正确；
D．一标准大气压能支持约76cm高水银柱，故D错误。
故选C。

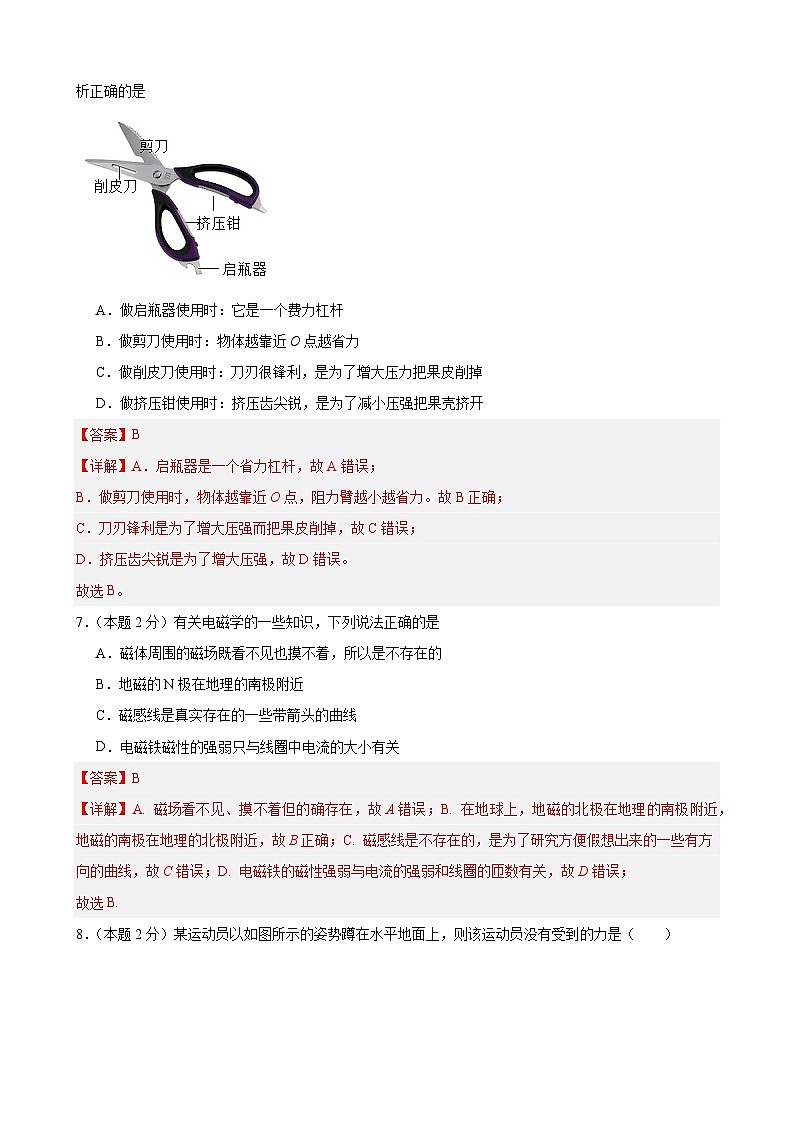

6．（本题2分）小刚家厨房里有一把多功能剪刀，图中标注了该剪刀的相关用途，对于它的使用，以下分析正确的是
A．做启瓶器使用时：它是一个费力杠杆
B．做剪刀使用时：物体越靠近O点越省力
C．做削皮刀使用时：刀刃很锋利，是为了增大压力把果皮削掉
D．做挤压钳使用时：挤压齿尖锐，是为了减小压强把果壳挤开
【答案】B
【详解】A．启瓶器是一个省力杠杆，故A错误；
B．做剪刀使用时，物体越靠近O点，阻力臂越小越省力。故B正确；
C．刀刃锋利是为了增大压强而把果皮削掉，故C错误；
D．挤压齿尖锐是为了增大压强，故D错误。
故选B。
7．（本题2分）有关电磁学的一些知识，下列说法正确的是
A．磁体周围的磁场既看不见也摸不着，所以是不存在的
B．地磁的N极在地理的南极附近
C．磁感线是真实存在的一些带箭头的曲线
D．电磁铁磁性的强弱只与线圈中电流的大小有关
【答案】B
【详解】A. 磁场看不见、摸不着但的确存在，故A错误；B. 在地球上，地磁的北极在地理的南极附近，地磁的南极在地理的北极附近，故B正确；C. 磁感线是不存在的，是为了研究方便假想出来的一些有方向的曲线，故C错误；D. 电磁铁的磁性强弱与电流的强弱和线圈的匝数有关，故D错误；
故选B.
8．（本题2分）某运动员以如图所示的姿势蹲在水平地面上，则该运动员没有受到的力是（ ）
A．重力B．摩擦力C．支持力D．浮力
【答案】B
【详解】ABC．运动员蹲在水平地面上，处于平衡状态，则受到竖直向下的重力与竖直向上的支持力，水平方向由于没有相对运动或相对运动趋势，则不受到摩擦力作用，故AC不符合题意，B符合题意；
D．由于人在空气中，排开了空气，受到空气竖直向上的浮力，但由于浮力很小，不易觉察，故D不符合题意。
故选B。
9．（本题2分）如图所示，这是2022年北京冬奥会开幕式上，冰雪五环缓缓上升的情景，在冰雪五环匀速上升过程中，下列说法正确的是（ ）
A．冰雪五环的动能增大B．冰雪五环的重力势能增大
C．冰雪五环的重力势能减小D．冰雪五环的机械能不变
【答案】B
【详解】冰雪五环匀速上升过程中，质量不变，速度不变，所以动能不变，高度增加，所以重力势能增加，动能和势能的总和在增加，所以机械能增加。故ACD错误，B正确。
故选B。
10．（本题2分）“红灯停，绿灯行，交通路牌要看清。”遵守交通规则是每个公民的责任。某十字路口安装有红灯和绿灯，下列电路中，符合实际要求的设计是（ ）
A．B．
C．D．
【答案】C
【详解】A．由电路图可知，开关S1、S2闭合时，红灯和绿灯同时亮，故A不符合题意；
B．由电路图可知，开关S1闭合、S2断开时，红灯和绿灯同时亮，故B不符合题意；
C．由电路图可知，开关S2接下面接线柱时红灯亮，开关S2接上面接线柱时绿灯亮，红灯和绿灯不能同时亮，故C符合题意；
D．由电路图可知，开关S1、S2闭合时，红灯和绿灯同时亮，故D不符合题意。
故选C。
11．（本题2分）已经浸没在水中的潜水艇在水下继续下潜的过程中，关于潜水艇所受到的水的压强和浮力，下列说法正确的是（ ）
A．压强和浮力都不变B．压强变大，浮力变大
C．压强不变，浮力变大D．压强变大，浮力不变
【答案】D
【详解】已经浸没在水中的潜水艇在水下继续下潜的过程中，所处深度h变大，根据可知，h变大，受到的压强p变大；因为潜水艇V排不变，根据可知，受到的浮力不变；故A、B、C错误，D正确。
故选D。
12．（本题2分）如图甲所示，电压表 V1、V2的量程都是0~15V，电流表的量程是0~0.6A，小灯泡两端的电压不许超过额定电压，滑动变阻器允许通过的最大电流为1A；闭合开关，为了保证所有元件都安全。滑动变阻器的滑片只能在阻值最大端和a点间滑动，当滑片在这两点间滑动时，得到了图乙所示的两个电压表的示数与电路中电流关系的图像AB和BC，下列说法正确的是（ ）
A．电源电压为6V
B．小灯泡的电阻随温度的升高而减小
C．滑动变阻器的取值范围为12Ω~60Ω
D．小灯泡的额定功率为3W
【答案】D
【详解】AD．由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流，由图乙可知，电路中的电流变化范围为0.2~0.5A。当滑片位于a点时，电路中的电流最大，此时灯泡正常发光，此时电路中的电流I=0.5A，灯泡两端的电压UL=6V，变阻器两端的电压U滑=6V，因串联电路中总电压等于各分电压之和，则电源电压为
U=UL+U滑=6V+6V=12V
灯泡的额定功率为
PL=ULI=6V×0.5A=3W
故A错误，D正确；
B．由串联电路分压规律可知，当电路中电流增加时，V1示数增大，V2示数减小，则图像AB为灯泡两端电压与电流的关系图像，图像BC为变阻器两端电压与电流的关系图像。由图线AB可知，灯泡两端的电压分别为1V、3V、6V时，通过灯泡的电流依次为0.2A、0.4A、0.5A，由可得，小灯泡的电阻依次为5Ω、7.5Ω、12Ω，由P=UI可知，灯泡的实际功率变化，灯泡的温度升高，则小灯泡的电阻随温度的升高而增大，故B错误；
C．由可得，滑动变阻器接入电路中的最小阻值为
当滑片位于右端时，变阻器接入电路中电阻最大，电压表V2的示数最大，电路中的电流最小，由图乙可知，电压表V2的最大示数，电路的最小电流，此时滑动变阻器接入电路中的最大阻值为
则滑动变阻器的取值范围为12~55Ω，故C错误。
故选D。
第II卷（非选择题）
二、填空题（本题共8小题，每空1分，共27分）
13．（本题1分）生活中一些光现象:
①阳光下树的影子；
②水面波光粼粼；
③交警身上穿的警用背心在灯光照射下很亮；
④站在岸边能看到水里的鱼．
其中能用光的反射知识解释的是 （填序号）．
【答案】②③
【详解】①阳光下树的影子是光的直线传播；②水面波光粼粼是光在水面发生了反射；③交警身上穿的警用背心在灯光照射下很亮是利用光的反射；④站在岸边能看到水里的鱼是光从水中折射到空气发生的折射现象．故能利用光的反射知识解释的是②③．
14．（本题5分）（1）李华驾驶小轿车回广州，在高速公路上向东行驶，此时小轿车的速度仪表如图甲所示，表示此时小轿车的速度是 m/s。与此同时，他看到路边有一指示牌（如图乙所示），若小车一直以此时速度表显示的速度行驶，李华经过 h可到达广州（结果保留一位小数）；
（2）如图甲，大客车和小汽车均自东向西做匀速直线运动。由图可知， 树相对于小汽车向 运动（选填“东”或“西”）。 以 为参照物，小汽车向东运动。图乙中已画出大客车运动的图像，请你在图乙画出小汽车运动的s-t图像( )
【答案】 25 1.3 东 大客车
【详解】（1）[1]由图可知，此时小轿车的速度是
v=90km/h=25m/s
[2]由图可知，由此指示牌到广州的路程是120km，则到达广州的时间
（2）[3]运动和静止是相对的，树相对于小汽车位置发生了变化，是运动的。小汽车向西运动，则以小汽车为参照物，树向东运动。
[4]两车同向行驶，由图可知，大客车超过小汽车，大客车的速度比小汽车大，所以以大客车为参照物，小汽车向东运动。
[5]因为大客车的速度比小汽车大，相同时间内通过的路程长，所以小汽车运动的s-t图像如图所示：
15．（本题2分）游泳时，人和水之间发生了力的作用，使游泳的人前进的力的施力物体是 ，此现象说明力的作用是 。
【答案】 水 力的作用是相互的
【详解】[1][2]推动人向前运动的力的施力物体是水。人和水之间发生相互作用，此现象说明力的作用是相互的。
16．（本题3分）神舟飞船穿越大气层返回地面时，与大气层摩擦，将机械能转化为 ，这与图 （选填甲或乙）汽油机的冲程一致。如果该汽油机飞轮转速是3600r/min，则每秒燃气对外做功 次。
【答案】 内能 乙 30
【详解】[1]神舟飞船穿越大气层返回地面时，与大气层摩擦，克服摩擦做功，将机械能转化为内能，飞船的温度升高。
[2]在图甲中的进气门和排气门都关闭，且活塞向下运动，是做功冲程，将内能转化为机械能；图乙中的进气门和排气门都关闭，且活塞向上运动，是压缩冲程，将机械能转化为内能，故图乙符合题意。
[3]在内燃机的一个工作循环中，曲轴转动2圈，对外做功1次；飞轮转速为3600r/min，所以每秒钟可以完成60个工作循环，做功30次。
17．（本题2分）如图所示的斜面，用平行于斜面的拉力将重为40N的物体从斜面底端匀速拉至斜面顶端，物体移动的距离为1m，上升的高度为0.2m。已知斜面的机械效率为80%，则对物体所做的有用功为 J，物体所受的拉力为 N。
【答案】 8 10
【详解】[1][2]对物体所做的有用功
W有用＝Gh＝40N×0.2m＝8J
总功
物体所受的拉力
18．（本题5分）（1）用丝绸摩擦过的玻璃棒靠近碎纸屑，发现碎纸屑被吸引，这是由于 ；有的纸屑接触玻璃棒后“跳开”，这又是因为 上的电子转移出去，而带正电，同种电荷相互排斥，所以碎纸屑跳开玻璃棒。
（2）如图所示电路中，电流表A1与A2指针指示的位置如图所示，则电流表A1读数是 ，电流表A2读数是 ，灯L1电流是 。
【答案】 排斥 带电体有吸引轻小物体的性质 2.2A 0.44A 1.76A
【详解】（1）用丝绸摩擦过的玻璃棒带电，纸屑很小，带电物体有吸引轻小物体的性质，所以经丝绸摩擦的玻璃棒能够吸引纸屑。用丝绸摩擦过的玻璃棒带正电，有的纸屑接触玻璃棒后“跳开”，说明这部分的纸屑也带相同的正电，纸屑的电子转移了出去。
（2）在电路图中，可以判断电流表A1测量干路电流，电流表A2测量L2电流。实验室用的电流表一般有两种量程，一种是“0~0.6A”，一种“0~3A”，因为两个电表指针的位置相同，干路电流大，支路电流小，所以A1的量程是“0~3A”，读数为2.2A；A2的量程是“0~0.6A”，读数为0.44A。由电路图可知，灯泡L1和L2并联，则通过L1的电流
19．（本题3分）学习了STEM的课程后，小明在家自制了一架简易液体浮力秤，其构造如图所示；称量时，把待测物体放入秤盘，静止时液面在小筒上所指的示数就是物体的重力大小；请回答下列问题；
（1）小筒上的刻度特点是 （填“上小下大”或“上大下小”）；
（2）已知小筒和秤盘的总重为1牛，小筒底面积为50平方厘米，当把某物体放在秤盘上时，小筒浸入液体的深度为3厘米，染色水的密度为1克/立方厘米，请计算该物体的重力；( )
（3）若要提高该浮力秤的量程，请给出改进的建议。( )
【答案】 上大下小 0.5N 见详解
【详解】（1）[1]当秤盘上的物体质量越大时，秤盘下降越多，静止时液面在小筒上所指的示数越大，小筒上面的刻度值越大，相反当秤盘上的物体质量越小时，秤盘下降越少，静止时液面在小筒上所指的示数越小，小筒下面的刻度值越小，所以小筒上的刻度特点是上大下小。
（2）[2]在秤盘上放一物体后小筒受到的浮力
物体的重力为
（3）[3]由
可知，要提高该浮力秤的量程，则应使秤受到浮力增大，由
可知，增大液体的密度或增加排开液体的体积，故可增大液体的密度，或增加小筒的底面积同时增大内外筒的高度。
20．（本题6分）某小组同学操控带有压强传感器的无人机，将其从地面沿竖直方向飞到空中，再原路返回。在此过程中，无人机传感器记录的大气压强随时间的变化图线如图所示，其中A点和D点分别表示无人机从地面出发时和飞到最大高度（约为50米）时的数据。
（1）根据图中的图线，无人机从B点到C点的飞行过程中，大气压强变化了约 Pa；
（2）分析上图，可得出大气压强与海拔高度的关系是海拔高度越高，大气压强越 ；
（3）飞机起飞过程中，有些乘客的耳朵会感觉胀痛，分析其原因，可能是由于起飞过程中外部大气压强变 ，导致耳膜内侧受到的压强比外侧受到的压强 ；
（4）经计算发现，B处的大气压强能支撑 m高的水柱，这个水柱比C处的大气压强所支撑的水柱 （选填“高”或“低”）。（g取10N/kg，水的密度为1.0×103kg/m3）
【答案】 400 小 小 大 10.12 高
【详解】（1）[1]由图可知，B、C两点对应的压强是1012 hPa和1008 hPa，两点压强差
p=1012hPa-1008 hPa =4 hPa =400Pa
即大气压强变化了400帕。
（2）[2]图中所示A点和D点分别表示无人机从地面出发时和飞到最大高度（约为50米）时的数据，可知飞机起飞的过程，压强越来越小，故海拔越高，大气压强越低。
（3）[3][4]在地面时，人耳鼓膜内外气压平衡，飞机起飞时，外界气压变小，导致耳膜内侧受到的压强比外侧受到的压强大，鼓膜内外形成气压差，耳朵会感觉胀痛。
（4）[5][6]由图可知B处的大气压强1012百帕，等于101200Pa，由液体压强公式得，B处的大气压强可支撑水柱的高度为
C处的大气压强1008百帕，低于B处的大气压强，故B处的大气压强能支撑的水柱高度比C处的大气压强所支撑的水柱高。
三、解答题（本题共10小题，共49分。解答第24，25题时，应写出解题过程）
21．（本题2分）自行车的尾部安装一种塑料制成的反光镜，夜间在车灯的照射下，能把光线按原来的方向反射回去，反光镜实际上是两块相互垂直的平面镜（如图），请利用平面镜的成像特点画出光线AB经反射后的光线。（提醒：可以认为光线AB是从某点发出的）
【答案】
【详解】画出A点关于竖直平面镜的对称点A′点，连接A′B延长与水平面镜交于C点，BC是AB的反射光线，画出B点关于竖直平面镜的对称点B′点，连接B′C延长得到BC的反射光线，
22．（本题2分）用图所示的滑轮组成滑轮组提升重物，在图中画出最省力的滑轮组的绕线．
【答案】
【详解】解答：当n为偶数时，承担物重的有4段绳子；n为奇数时，承担物重的有3段绳子，同时还会有一个动滑轮没法利用，因此n＝4时最省力，根据“奇动偶定”的原则，将绳子的固定端在定滑轮上，如图所示：
【点睛】要使滑轮组省力，就是使最多的绳子段数来承担动滑轮的拉力，图中滑轮组由两个动滑轮和一个定滑轮组成，根据“奇动偶定”的原则确定省力的一种．
23．（本题2分）小红家卧室安装了两盏“220V，11W”的壁灯L1、L2和一个三孔插座，把a、b、c三个点的导线正确连接在家庭电路中，要求开关S只控制两盏电灯且都能正常发光。
【答案】
【详解】开关S控制两盏电灯且都能正常发光，两灯泡并联，开关S要接在火线与灯之间，如图所示：
24．（本题6分）如图是小明家新买的电热饮水机的电路图，饮水机上有“加热”和“保温”两个挡位，其中R1和R2为电阻丝。[已知c水=4.2×103J/（kg•℃）]。
（1）试分析说明：开关S接哪一挡（“1”或“2”）时为保温挡；
（2）在额定电压下饮水机在“加热”和“保温”时，电路消耗的总功率分别为500W、22W。求R1和R2的电阻。（不考虑温度对电阻阻值的影响）
【答案】（1）开关S接2时为保温挡。（2）96.8Ω、2103.2Ω
【详解】
解：（1）当开关S接1时，电路中只有R1，此时功率为P；当开关S接2时，电路中R1和R2串联，总电阻较大，此时功率为P，总功率较小；所以当开关S接2时，饮水机处于“保温”挡位。
（2）根据P知，饮水机在“加热”时，P热=500W，电阻R1的阻值
R196.8Ω
而饮水机在“保温”时，P温=22W，总电阻
R总2200Ω
R2=R总-R1=2200Ω-96.8Ω=2103.2Ω
答：（1）开关S接2时为保温挡。
（2）R1和R2的电阻分别为96.8Ω、2103.2Ω。
25．（本题6分）学好物理还可以“闻声测距”，是不是很神奇？快跟随阿孜古力同学来试试身手吧。（注意： 前方高能）国庆期间，阿孜古力一家驾驶着新买的汽车去阿克苏温宿天山神秘大峡谷游玩，在一段平直的路面上，阿孜古力同学的爸爸开车正匀速远离一座高山，鸣笛 3s后听到回声，若当时汽车行驶时的速度是24m/s。求：
（1） 从鸣笛到听到回声， 车行驶了多远？
（2） 声音传播的路程是多少？
（3） 听到回声时， 车离高山多远？
【答案】（1） 72m； （2） 1020m； （3） 546m
【详解】解：（1） 从鸣笛到听到回声， 车行驶的距离
（2） 声音传播的路程是
（3） 听到回声时， 车离高山的距离
答： （1） 从鸣笛到听到回声，车行驶了 72m；
（2） 声音传播的路程是 1020m；
（3） 听到回声时，车离高山 546m。
26．（本题7分）在做“探究海波熔化时温度的变化规律”的实验中，使用了如图所示的实验装置。
（1）这套装置组装顺序应该 （选：“从上而下”或“从下而上”）；
（2）实验中，把碎海波装在大试管中，将大试管放在烧杯内的水中加热。这种方法叫水浴法用水浴法的好处是 。
A．缓慢加热 B．均匀受热 C．增大受热面积 D．缩短实验时间
（3）此实验温度计的放置要求是：
（4）小明记录的实验数据如下表：
从表中看出海波的熔点是 ℃，熔化过程大约持续 min。
（5）请你在下面的方格纸中画出温度随时间变化的图象：( )
（6）由海波熔化图像可以看出海波熔化的特点是：
【答案】 从下而上 B 玻璃泡要全部浸入海波中，不能碰到容器底，也不能碰到容器壁。 48 4 熔化时持续吸收热量，温度不变
【详解】（1）[1]实验时要用酒精灯外焰加热，温度计的玻璃泡要浸没被加热的物质中，不能碰到试管壁和试管底，因此应先根据外焰的高度固定下面的铁夹，整套装置组装顺序应该从下而上。
（2）[2]把碎海波装在大试管中，将大试管放在烧杯内的水中加热，这种方法叫水浴法，用水浴法的好处是均匀受热，便于测量温度，故选B。
（3）[3]为了能准确测量海波的温度，实验温度计的放置要求：玻璃泡要全部浸入海波中，不能碰到容器底，也不能碰到容器壁。
（4）[4][5]海波开始时吸收热量，温度升高，达到熔点，继续吸收热量，温度保持不变，由表中数据可知，海波的熔点时48℃，海波从4min开始熔化，7min末熔化结束，熔化持续了3min。
（5）[6]根据表格中数据描点，并用平滑的曲线连接起来，如图
（6）[7]由海波熔化图像可以看出海波熔化的特点是：海波达到熔点温度才开始熔化，熔化时持续吸收热量，温度不变，熔化结束后，继续加热，温度继续升高。
27．（本题6分）在“探究凸透镜成像规律”的实验中：
（1）由图甲可知，该凸透镜的焦距是 cm；实验前，在摆放凸透镜、蜡烛和光屏时，要求凸透镜、烛焰和光屏三者的中心在 ；
（2）如图乙所示，若想在光屏上（光屏未画出）得到烛焰清晰、放大的实像，烛焰应位于透镜左侧a、b、c、d四个位置中的 位置；
（3）若把图丙中的凸透镜换成另一个更薄、焦距更长的凸透镜，光屏上原来清晰的像变得模糊不清，要想重新得到清晰的像，应将光屏向 （选填“远离”或“靠近”）透镜的方向移动；也可以不改变光屏的位置，在图丙中凸透镜左侧的方框A中放一个焦距适合的 透镜进行调节，这就是 （选填“近视”或“远视”）眼的矫正原理。
【答案】 10.0 同一高度 c 远离 凸 远视
【详解】（1）[1]由图知，焦点距离光心即焦距为
f=60.0cm-50.0cm=10.0cm
所以此凸透镜的焦距为10.0cm。
[2]为了让像成在光屏上，实验前，在摆放凸透镜、烛焰和光屏时，要求三者的中心在同一高度。
（2）[3]当物距处于f和2f之间时，凸透镜成倒立放大的实像，所以蜡烛应该在c位置。
（3）[4][5][6]把图丙中的凸透镜换成另一个更薄、焦距更长的凸透镜，凸透镜对光线的会聚能力减弱，使像成在原来像的后方；因此要想重新得到清晰的像，应将光屏向远离凸透镜的方向移动，或者保持光屏位置不变，给凸透镜带上合适的凸透镜，能再次让光线提前会聚，光屏上又可以出现清晰的像，这就是远视眼矫正原理。
28．（本题5分）在研究“磁场对通电导体（电流）有力的作用”实验中。
(1)利用图甲所示的装置研究“磁场对电流的作用”时，应在a、b之间接入 （选填“灵敏电流计”、“电源”或“灯泡”）；若在a、b之间接入 （选填“灵敏电流计”、“电源”或“灯泡”）可研究“电磁感应现象”；
(2)如图乙、丙中，磁体间磁场的磁感线方向都是从磁体N极水平指向S极，且线圈所处的空间磁场强弱是恒定不变的（也称匀强磁场）；
①图乙中，通电后cd段导线受磁场力的方向为竖直向下，此时，ab段导线所受磁场力的方向是竖直向上，这两个力 （选填“是”或“不是”）一对平衡力。
②图丙中的线圈可以持续转动，是在外部加装了 ，该装置能使线圈由于惯性而跃过 位置时，自动改变线圈中的电流方向。
【答案】 电源 灵敏电流计 不是 换向器 平衡
【详解】(1)[1]甲图若要探究“磁场对电流的作用”，则电路还需要电源，故a、b之间应接入电源。
[2]甲图若要探究“电磁感应现象”，则还需要灵敏电流计，用于判断是否产生了感应电流，故a、b之间应接入灵敏电流计。
(2)①[3]通电后cd段导线与ab段导线受到的力不在一条直线上，故这两个力不是平衡力。
②[4][5]线圈转过平衡位置后，受力方向改变，为使其能持续转动，需要在转过平衡位置后改变电流方向，故图丙中的线圈可以持续转动，是在外部加装了换向器，该装置能使线圈由于惯性而跃过平衡位置时，自动改变线圈中的电流方向。
29．（本题6分）北京冬奥会期间，胡杨购得梦寐以求的“冰墩墩”，想测量其密度以了解它的材质。测量步骤如下：
（1）将天平放在水平台上，将游码移至标尺左端的零刻度线处，发现天平指针如图所示，应将平衡螺母向 调节；
（2）如图，“冰墩墩”的质量m0= g；
（3）为测量“冰墩墩”的体积，胡杨设计了两种方案：
方案一（如图）
方案二（如图）
上述两种方案中，你会建议胡杨选择方案 。因为另一方案测得的密度值偏 ，原因是 ；
（4）“冰墩墩”密度ρ= （用所测物理量符号m0、m1、m2表示，水的密度用ρ水表示）。
【答案】 左 43.6 二 小 见解析
【详解】（1）[1]把天平放在水平台上，把游码移到标尺左端的零刻度线处，由图可知指针偏向分度盘的右侧，所以应向左调节平衡螺母。
（2）[2]由图可知，天平标尺的分度值是0.2g，游码对应的刻度是3.6g，“冰墩墩”的质量
m0=20g+20g+3.6g=43.6g
（3）[3][4][5]方案一，取出时，“冰墩墩”会带出少量的水，再加入水，会使测得的“冰墩墩”的体积偏大，由可知，测得的密度偏小，应该选择方案二，方案二中取出“冰墩墩”时，带出少量的水，使得倒入水的质量偏大，但烧杯中水的总质量不变，测量的“冰墩墩”体积不变，由可知，测得的密度不变。
（4）[6]“冰墩墩”的体积就等于排开水的体积，即
“冰墩墩”密度
30．（本题7分）创新小组用如图甲所示的电路来探究“电流与电阻的关系”，选用了阻值为5、10的定值电阻R1和R2，电压恒为6V的电源，“50；1A”的滑动变阻器R，多挡开关S0等器材。
（1）闭合开关S，S0接某挡位，使R1单独接入ab间，发现电流表指针几乎不动，电压表示数接近6V，原因可能是R1 （填“短路”或“断路”）。排除故障后，调节滑动变阻器的滑片P，当电压表示数如图乙所示时，记录电流表的示数；
（2）保持滑片位置不动，改变S0接入2挡位，使R2单独接入ab间，向 （填“左”或“右”）调节滑片P，直至电压表示数为 V，记录电流表的示数；
（3）闭合开关S，S0接 挡时，使ab间接入阻值最大，重复前面的实验，记录数据。通过实验数据得出： 一定时，通过导体的电流与导体的电阻成反比；
（4）该组同学选用上述部分器材设计了如图丙所示的电路，测量额定电流为0.3A的小灯泡的额定功率，请将实验过程补充完整
①S0接2挡，调节R的滑片P，使电压表示数为 V，小灯泡正常发光；
②S0接3挡，保持滑片P位置不动，读出此时电压表示数为2V；
③小灯泡的额定功率P额= W。
【答案】 断路 右 1.8 3 导体两端电压 1.5 0.45
【详解】（1）[1]S0接某挡位，使R1单独接入ab间，发现电流表指针几乎不动，说明电路为断路，电压表示数接近电源电压6V，说明电压表与电源的两端相连，说明故障为与电压表并联的R1断路。
（2）[2][3]由图乙知，电压表的量程为0~3V，分度值为0.1V，示数为1.8V；要探究电流与电阻的关系，需要控制电阻两端的电压不变，实验时保持滑片位置不动，改变S0接入挡位，使R2单独接入ab间，R2的电阻大于R1的电阻，根据串联电路的分压作用，R2分得的电压增大，电压表示数变大，为了使电压表示数不变，需要增大滑动变阻器的电阻，将滑动变阻器的滑片向右移动，直至电压表示数为1.8V不变。
（3）[4][5]闭合开关S，S0接1挡时，只有R1单独接入ab间，S0接2挡时，只有R2单独接入ab间，S0接3挡时，R1和R2串联接入ab间，ab间接入阻值最大；通过实验数据得出：导体两端电压一定时，通过导体的电流与导体的电阻成反比。
（4）①[6]S0接2挡，调节R的滑片P，使电压表示数为
UV=0.3A×5Ω= 1.5V
小灯泡正常发光；
②S0接3挡，保持滑片P位置不动，读出此时电压表示数为2V；
③[7]S0接3挡，定值电阻与滑动变阻器串联，保持滑片P位置不动，此时电压表示数为2V，此时电路的电流为
根据串联电路电压的规律知，此时滑动变阻器两端的电压为
U滑=U-U1 =6V-2V = 4V
滑动变阻器的电阻为
S0接2挡时，定值电阻、滑动变阻器以及灯泡串联，小灯泡正常发光时的电流为0.3A，此时电路的总电阻为
根据串联电路电阻的规律知，小灯泡的电阻为
RL=R-R1-R滑= 20Ω-5Ω-10Ω=5Ω
小灯泡的额定功率为
P额= I2RL = (0.3A)2×5Ω=0.45W
时间t/min
0
1
2
3
4
5
6
7
8
9
10
温度t/°C
40
42
44
46
48
48
48
48
49
50
51
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。写在本试卷上无效。
3．回答第Ⅱ卷时，将答案写在答题卡上。写在本试卷上无效。
4．考试结束后，将本试卷和答题卡一并交回。
第I卷（选择题）
一、单选题（本题共12小题，每小题2分，共24分。每小题给出的四个选项中，只有一个选项是符合题意的）
1．（本题2分）以下属于非清洁能源的是
A．太阳能B．煤炭C．风能D．水能
【答案】B
【详解】属于清洁能源的是太阳能、水能、风能、地热能等，煤炭属于化石燃料，而燃煤排放二氧化硫、二氧化碳等气体，二氧化硫形成酸雨，对生物造成了巨大的伤害．过多二氧化碳的排放还会导致全球的温度的提升，形成“温室效应”．因此煤炭属于有污染的能源，选项ACD不符合题意，B符合题意．
2．（本题2分）小明正在家里练习吹笛子，下列有关笛子的说法正确的是（ ）
A．笛子发出的声音一定不是噪声
B．笛子发出的声音是空气振动产生的
C．吹笛子时，用力越大，发出声音的音调越高
D．吹笛子时，手按压不同笛孔是为了改变音色
【答案】B
【详解】A．笛子发出的声音也可能是噪声，若笛子声影响了别人工作和休息，则笛子声就是噪声，故A错误；
B．声音是由物体的振动产生的。笛子发出的声音是空气振动产生的，故B正确；
C．吹笛子时，用力越大，发出声音的响度越大，故C错误；
D．吹笛子时，手按压不同笛孔是为了改变音调，空气柱越短，音调越高，故D错误。
故选B。
3．（本题2分）四季分明的菏泽地区热现象随处可见，下列物态变化过程中，需要吸热的是（ ）
A．早春，皑皑的白雪开始消融
B．初夏，青青的小草挂上露珠
C．深秋，红红的枫叶蒙上白霜
D．严冬，静静的池塘覆上薄冰
【答案】A
【详解】A．冰雪融化是雪从固态变成液态，是熔化过程，熔化吸收热量，故A符合题意；
B．小草挂上露珠是空气中的水蒸气遇冷液化形成的小水珠，液化放出热量，故B不符合题意；
C．霜是空气中的水蒸气遇冷直接凝华成的小冰晶，凝华放出热量，故C不符合题意；
D．严冬，静静的池塘覆上薄冰指水凝固成冰，凝固是放出热量的，故D不符合题意。
故选A。
4．（本题2分）关于粒子和宇宙，下列说法正确的是（ ）
A．卢瑟福发现了电子，说明原子是可再分的
B．用手捏馒头，馒头的体积变小了，说明分子间有间隙
C．宇宙是一个有层次的天体系统，恒星是静止不动的
D．原子是由带正电的原子核和带负电的核外电子构成
【答案】D
【详解】A．在探索比分子更小的微观粒子历程中，汤姆孙发现了电子，说明原子可以再分，故A错误；
B．用手捏馒头，馒头体积会缩小，不是因为分子之间有间隙，而是因为馒头中存在气体，故B错误；
C．宇宙是一个有层次的天体系统，一切天体都在不停息地运动着，故C错误；
D．根据原子的内部结构可知，原子是由带正电的原子核和带负电的核外电子构成，故D正确。
故选D。
5．（本题2分）关于压强，以下说法正确的是（ ）
A．菜刀磨得很锋利是为了减小压强
B．最早证明大气压存在的是托里拆利
C．拦河大坝上窄下宽是由于液体压强随着深度的增加而增加
D．一标准大气压能支持760cm 高的水银柱
【答案】C
【详解】A．菜刀磨得很锋利，是在压力一定时，通过减小受力面积来增大压强，故A错误；
B．最早证明大气压存在的实验是马德堡半球实验，马德堡是城市的名字，而当时做实验的科学家是奥托格里克，故B错误；
C．液体压强随深度的增加而增大，所以拦河大坝建成上窄下宽的形状，下宽更耐压，故C正确；
D．一标准大气压能支持约76cm高水银柱，故D错误。
故选C。
6．（本题2分）小刚家厨房里有一把多功能剪刀，图中标注了该剪刀的相关用途，对于它的使用，以下分析正确的是
A．做启瓶器使用时：它是一个费力杠杆
B．做剪刀使用时：物体越靠近O点越省力
C．做削皮刀使用时：刀刃很锋利，是为了增大压力把果皮削掉
D．做挤压钳使用时：挤压齿尖锐，是为了减小压强把果壳挤开
【答案】B
【详解】A．启瓶器是一个省力杠杆，故A错误；
B．做剪刀使用时，物体越靠近O点，阻力臂越小越省力。故B正确；
C．刀刃锋利是为了增大压强而把果皮削掉，故C错误；
D．挤压齿尖锐是为了增大压强，故D错误。
故选B。
7．（本题2分）有关电磁学的一些知识，下列说法正确的是
A．磁体周围的磁场既看不见也摸不着，所以是不存在的
B．地磁的N极在地理的南极附近
C．磁感线是真实存在的一些带箭头的曲线
D．电磁铁磁性的强弱只与线圈中电流的大小有关
【答案】B
【详解】A. 磁场看不见、摸不着但的确存在，故A错误；B. 在地球上，地磁的北极在地理的南极附近，地磁的南极在地理的北极附近，故B正确；C. 磁感线是不存在的，是为了研究方便假想出来的一些有方向的曲线，故C错误；D. 电磁铁的磁性强弱与电流的强弱和线圈的匝数有关，故D错误；
故选B.
8．（本题2分）某运动员以如图所示的姿势蹲在水平地面上，则该运动员没有受到的力是（ ）
A．重力B．摩擦力C．支持力D．浮力
【答案】B
【详解】ABC．运动员蹲在水平地面上，处于平衡状态，则受到竖直向下的重力与竖直向上的支持力，水平方向由于没有相对运动或相对运动趋势，则不受到摩擦力作用，故AC不符合题意，B符合题意；
D．由于人在空气中，排开了空气，受到空气竖直向上的浮力，但由于浮力很小，不易觉察，故D不符合题意。
故选B。
9．（本题2分）如图所示，这是2022年北京冬奥会开幕式上，冰雪五环缓缓上升的情景，在冰雪五环匀速上升过程中，下列说法正确的是（ ）
A．冰雪五环的动能增大B．冰雪五环的重力势能增大
C．冰雪五环的重力势能减小D．冰雪五环的机械能不变
【答案】B
【详解】冰雪五环匀速上升过程中，质量不变，速度不变，所以动能不变，高度增加，所以重力势能增加，动能和势能的总和在增加，所以机械能增加。故ACD错误，B正确。
故选B。
10．（本题2分）“红灯停，绿灯行，交通路牌要看清。”遵守交通规则是每个公民的责任。某十字路口安装有红灯和绿灯，下列电路中，符合实际要求的设计是（ ）
A．B．
C．D．
【答案】C
【详解】A．由电路图可知，开关S1、S2闭合时，红灯和绿灯同时亮，故A不符合题意；
B．由电路图可知，开关S1闭合、S2断开时，红灯和绿灯同时亮，故B不符合题意；
C．由电路图可知，开关S2接下面接线柱时红灯亮，开关S2接上面接线柱时绿灯亮，红灯和绿灯不能同时亮，故C符合题意；
D．由电路图可知，开关S1、S2闭合时，红灯和绿灯同时亮，故D不符合题意。
故选C。
11．（本题2分）已经浸没在水中的潜水艇在水下继续下潜的过程中，关于潜水艇所受到的水的压强和浮力，下列说法正确的是（ ）
A．压强和浮力都不变B．压强变大，浮力变大
C．压强不变，浮力变大D．压强变大，浮力不变
【答案】D
【详解】已经浸没在水中的潜水艇在水下继续下潜的过程中，所处深度h变大，根据可知，h变大，受到的压强p变大；因为潜水艇V排不变，根据可知，受到的浮力不变；故A、B、C错误，D正确。
故选D。
12．（本题2分）如图甲所示，电压表 V1、V2的量程都是0~15V，电流表的量程是0~0.6A，小灯泡两端的电压不许超过额定电压，滑动变阻器允许通过的最大电流为1A；闭合开关，为了保证所有元件都安全。滑动变阻器的滑片只能在阻值最大端和a点间滑动，当滑片在这两点间滑动时，得到了图乙所示的两个电压表的示数与电路中电流关系的图像AB和BC，下列说法正确的是（ ）
A．电源电压为6V
B．小灯泡的电阻随温度的升高而减小
C．滑动变阻器的取值范围为12Ω~60Ω
D．小灯泡的额定功率为3W
【答案】D
【详解】AD．由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测变阻器两端的电压，电流表测电路中的电流，由图乙可知，电路中的电流变化范围为0.2~0.5A。当滑片位于a点时，电路中的电流最大，此时灯泡正常发光，此时电路中的电流I=0.5A，灯泡两端的电压UL=6V，变阻器两端的电压U滑=6V，因串联电路中总电压等于各分电压之和，则电源电压为
U=UL+U滑=6V+6V=12V
灯泡的额定功率为
PL=ULI=6V×0.5A=3W
故A错误，D正确；
B．由串联电路分压规律可知，当电路中电流增加时，V1示数增大，V2示数减小，则图像AB为灯泡两端电压与电流的关系图像，图像BC为变阻器两端电压与电流的关系图像。由图线AB可知，灯泡两端的电压分别为1V、3V、6V时，通过灯泡的电流依次为0.2A、0.4A、0.5A，由可得，小灯泡的电阻依次为5Ω、7.5Ω、12Ω，由P=UI可知，灯泡的实际功率变化，灯泡的温度升高，则小灯泡的电阻随温度的升高而增大，故B错误；
C．由可得，滑动变阻器接入电路中的最小阻值为
当滑片位于右端时，变阻器接入电路中电阻最大，电压表V2的示数最大，电路中的电流最小，由图乙可知，电压表V2的最大示数，电路的最小电流，此时滑动变阻器接入电路中的最大阻值为
则滑动变阻器的取值范围为12~55Ω，故C错误。
故选D。
第II卷（非选择题）
二、填空题（本题共8小题，每空1分，共27分）
13．（本题1分）生活中一些光现象:
①阳光下树的影子；
②水面波光粼粼；
③交警身上穿的警用背心在灯光照射下很亮；
④站在岸边能看到水里的鱼．
其中能用光的反射知识解释的是 （填序号）．
【答案】②③
【详解】①阳光下树的影子是光的直线传播；②水面波光粼粼是光在水面发生了反射；③交警身上穿的警用背心在灯光照射下很亮是利用光的反射；④站在岸边能看到水里的鱼是光从水中折射到空气发生的折射现象．故能利用光的反射知识解释的是②③．
14．（本题5分）（1）李华驾驶小轿车回广州，在高速公路上向东行驶，此时小轿车的速度仪表如图甲所示，表示此时小轿车的速度是 m/s。与此同时，他看到路边有一指示牌（如图乙所示），若小车一直以此时速度表显示的速度行驶，李华经过 h可到达广州（结果保留一位小数）；
（2）如图甲，大客车和小汽车均自东向西做匀速直线运动。由图可知， 树相对于小汽车向 运动（选填“东”或“西”）。 以 为参照物，小汽车向东运动。图乙中已画出大客车运动的图像，请你在图乙画出小汽车运动的s-t图像( )
【答案】 25 1.3 东 大客车
【详解】（1）[1]由图可知，此时小轿车的速度是
v=90km/h=25m/s
[2]由图可知，由此指示牌到广州的路程是120km，则到达广州的时间
（2）[3]运动和静止是相对的，树相对于小汽车位置发生了变化，是运动的。小汽车向西运动，则以小汽车为参照物，树向东运动。
[4]两车同向行驶，由图可知，大客车超过小汽车，大客车的速度比小汽车大，所以以大客车为参照物，小汽车向东运动。
[5]因为大客车的速度比小汽车大，相同时间内通过的路程长，所以小汽车运动的s-t图像如图所示：
15．（本题2分）游泳时，人和水之间发生了力的作用，使游泳的人前进的力的施力物体是 ，此现象说明力的作用是 。
【答案】 水 力的作用是相互的
【详解】[1][2]推动人向前运动的力的施力物体是水。人和水之间发生相互作用，此现象说明力的作用是相互的。
16．（本题3分）神舟飞船穿越大气层返回地面时，与大气层摩擦，将机械能转化为 ，这与图 （选填甲或乙）汽油机的冲程一致。如果该汽油机飞轮转速是3600r/min，则每秒燃气对外做功 次。
【答案】 内能 乙 30
【详解】[1]神舟飞船穿越大气层返回地面时，与大气层摩擦，克服摩擦做功，将机械能转化为内能，飞船的温度升高。
[2]在图甲中的进气门和排气门都关闭，且活塞向下运动，是做功冲程，将内能转化为机械能；图乙中的进气门和排气门都关闭，且活塞向上运动，是压缩冲程，将机械能转化为内能，故图乙符合题意。
[3]在内燃机的一个工作循环中，曲轴转动2圈，对外做功1次；飞轮转速为3600r/min，所以每秒钟可以完成60个工作循环，做功30次。
17．（本题2分）如图所示的斜面，用平行于斜面的拉力将重为40N的物体从斜面底端匀速拉至斜面顶端，物体移动的距离为1m，上升的高度为0.2m。已知斜面的机械效率为80%，则对物体所做的有用功为 J，物体所受的拉力为 N。
【答案】 8 10
【详解】[1][2]对物体所做的有用功
W有用＝Gh＝40N×0.2m＝8J
总功
物体所受的拉力
18．（本题5分）（1）用丝绸摩擦过的玻璃棒靠近碎纸屑，发现碎纸屑被吸引，这是由于 ；有的纸屑接触玻璃棒后“跳开”，这又是因为 上的电子转移出去，而带正电，同种电荷相互排斥，所以碎纸屑跳开玻璃棒。
（2）如图所示电路中，电流表A1与A2指针指示的位置如图所示，则电流表A1读数是 ，电流表A2读数是 ，灯L1电流是 。
【答案】 排斥 带电体有吸引轻小物体的性质 2.2A 0.44A 1.76A
【详解】（1）用丝绸摩擦过的玻璃棒带电，纸屑很小，带电物体有吸引轻小物体的性质，所以经丝绸摩擦的玻璃棒能够吸引纸屑。用丝绸摩擦过的玻璃棒带正电，有的纸屑接触玻璃棒后“跳开”，说明这部分的纸屑也带相同的正电，纸屑的电子转移了出去。
（2）在电路图中，可以判断电流表A1测量干路电流，电流表A2测量L2电流。实验室用的电流表一般有两种量程，一种是“0~0.6A”，一种“0~3A”，因为两个电表指针的位置相同，干路电流大，支路电流小，所以A1的量程是“0~3A”，读数为2.2A；A2的量程是“0~0.6A”，读数为0.44A。由电路图可知，灯泡L1和L2并联，则通过L1的电流
19．（本题3分）学习了STEM的课程后，小明在家自制了一架简易液体浮力秤，其构造如图所示；称量时，把待测物体放入秤盘，静止时液面在小筒上所指的示数就是物体的重力大小；请回答下列问题；
（1）小筒上的刻度特点是 （填“上小下大”或“上大下小”）；
（2）已知小筒和秤盘的总重为1牛，小筒底面积为50平方厘米，当把某物体放在秤盘上时，小筒浸入液体的深度为3厘米，染色水的密度为1克/立方厘米，请计算该物体的重力；( )
（3）若要提高该浮力秤的量程，请给出改进的建议。( )
【答案】 上大下小 0.5N 见详解
【详解】（1）[1]当秤盘上的物体质量越大时，秤盘下降越多，静止时液面在小筒上所指的示数越大，小筒上面的刻度值越大，相反当秤盘上的物体质量越小时，秤盘下降越少，静止时液面在小筒上所指的示数越小，小筒下面的刻度值越小，所以小筒上的刻度特点是上大下小。
（2）[2]在秤盘上放一物体后小筒受到的浮力
物体的重力为
（3）[3]由
可知，要提高该浮力秤的量程，则应使秤受到浮力增大，由
可知，增大液体的密度或增加排开液体的体积，故可增大液体的密度，或增加小筒的底面积同时增大内外筒的高度。
20．（本题6分）某小组同学操控带有压强传感器的无人机，将其从地面沿竖直方向飞到空中，再原路返回。在此过程中，无人机传感器记录的大气压强随时间的变化图线如图所示，其中A点和D点分别表示无人机从地面出发时和飞到最大高度（约为50米）时的数据。
（1）根据图中的图线，无人机从B点到C点的飞行过程中，大气压强变化了约 Pa；
（2）分析上图，可得出大气压强与海拔高度的关系是海拔高度越高，大气压强越 ；
（3）飞机起飞过程中，有些乘客的耳朵会感觉胀痛，分析其原因，可能是由于起飞过程中外部大气压强变 ，导致耳膜内侧受到的压强比外侧受到的压强 ；
（4）经计算发现，B处的大气压强能支撑 m高的水柱，这个水柱比C处的大气压强所支撑的水柱 （选填“高”或“低”）。（g取10N/kg，水的密度为1.0×103kg/m3）
【答案】 400 小 小 大 10.12 高
【详解】（1）[1]由图可知，B、C两点对应的压强是1012 hPa和1008 hPa，两点压强差
p=1012hPa-1008 hPa =4 hPa =400Pa
即大气压强变化了400帕。
（2）[2]图中所示A点和D点分别表示无人机从地面出发时和飞到最大高度（约为50米）时的数据，可知飞机起飞的过程，压强越来越小，故海拔越高，大气压强越低。
（3）[3][4]在地面时，人耳鼓膜内外气压平衡，飞机起飞时，外界气压变小，导致耳膜内侧受到的压强比外侧受到的压强大，鼓膜内外形成气压差，耳朵会感觉胀痛。
（4）[5][6]由图可知B处的大气压强1012百帕，等于101200Pa，由液体压强公式得，B处的大气压强可支撑水柱的高度为
C处的大气压强1008百帕，低于B处的大气压强，故B处的大气压强能支撑的水柱高度比C处的大气压强所支撑的水柱高。
三、解答题（本题共10小题，共49分。解答第24，25题时，应写出解题过程）
21．（本题2分）自行车的尾部安装一种塑料制成的反光镜，夜间在车灯的照射下，能把光线按原来的方向反射回去，反光镜实际上是两块相互垂直的平面镜（如图），请利用平面镜的成像特点画出光线AB经反射后的光线。（提醒：可以认为光线AB是从某点发出的）
【答案】
【详解】画出A点关于竖直平面镜的对称点A′点，连接A′B延长与水平面镜交于C点，BC是AB的反射光线，画出B点关于竖直平面镜的对称点B′点，连接B′C延长得到BC的反射光线，
22．（本题2分）用图所示的滑轮组成滑轮组提升重物，在图中画出最省力的滑轮组的绕线．
【答案】
【详解】解答：当n为偶数时，承担物重的有4段绳子；n为奇数时，承担物重的有3段绳子，同时还会有一个动滑轮没法利用，因此n＝4时最省力，根据“奇动偶定”的原则，将绳子的固定端在定滑轮上，如图所示：
【点睛】要使滑轮组省力，就是使最多的绳子段数来承担动滑轮的拉力，图中滑轮组由两个动滑轮和一个定滑轮组成，根据“奇动偶定”的原则确定省力的一种．
23．（本题2分）小红家卧室安装了两盏“220V，11W”的壁灯L1、L2和一个三孔插座，把a、b、c三个点的导线正确连接在家庭电路中，要求开关S只控制两盏电灯且都能正常发光。
【答案】
【详解】开关S控制两盏电灯且都能正常发光，两灯泡并联，开关S要接在火线与灯之间，如图所示：
24．（本题6分）如图是小明家新买的电热饮水机的电路图，饮水机上有“加热”和“保温”两个挡位，其中R1和R2为电阻丝。[已知c水=4.2×103J/（kg•℃）]。
（1）试分析说明：开关S接哪一挡（“1”或“2”）时为保温挡；
（2）在额定电压下饮水机在“加热”和“保温”时，电路消耗的总功率分别为500W、22W。求R1和R2的电阻。（不考虑温度对电阻阻值的影响）
【答案】（1）开关S接2时为保温挡。（2）96.8Ω、2103.2Ω
【详解】
解：（1）当开关S接1时，电路中只有R1，此时功率为P；当开关S接2时，电路中R1和R2串联，总电阻较大，此时功率为P，总功率较小；所以当开关S接2时，饮水机处于“保温”挡位。
（2）根据P知，饮水机在“加热”时，P热=500W，电阻R1的阻值
R196.8Ω
而饮水机在“保温”时，P温=22W，总电阻
R总2200Ω
R2=R总-R1=2200Ω-96.8Ω=2103.2Ω
答：（1）开关S接2时为保温挡。
（2）R1和R2的电阻分别为96.8Ω、2103.2Ω。
25．（本题6分）学好物理还可以“闻声测距”，是不是很神奇？快跟随阿孜古力同学来试试身手吧。（注意： 前方高能）国庆期间，阿孜古力一家驾驶着新买的汽车去阿克苏温宿天山神秘大峡谷游玩，在一段平直的路面上，阿孜古力同学的爸爸开车正匀速远离一座高山，鸣笛 3s后听到回声，若当时汽车行驶时的速度是24m/s。求：
（1） 从鸣笛到听到回声， 车行驶了多远？
（2） 声音传播的路程是多少？
（3） 听到回声时， 车离高山多远？
【答案】（1） 72m； （2） 1020m； （3） 546m
【详解】解：（1） 从鸣笛到听到回声， 车行驶的距离
（2） 声音传播的路程是
（3） 听到回声时， 车离高山的距离
答： （1） 从鸣笛到听到回声，车行驶了 72m；
（2） 声音传播的路程是 1020m；
（3） 听到回声时，车离高山 546m。
26．（本题7分）在做“探究海波熔化时温度的变化规律”的实验中，使用了如图所示的实验装置。
（1）这套装置组装顺序应该 （选：“从上而下”或“从下而上”）；
（2）实验中，把碎海波装在大试管中，将大试管放在烧杯内的水中加热。这种方法叫水浴法用水浴法的好处是 。
A．缓慢加热 B．均匀受热 C．增大受热面积 D．缩短实验时间
（3）此实验温度计的放置要求是：
（4）小明记录的实验数据如下表：
从表中看出海波的熔点是 ℃，熔化过程大约持续 min。
（5）请你在下面的方格纸中画出温度随时间变化的图象：( )
（6）由海波熔化图像可以看出海波熔化的特点是：
【答案】 从下而上 B 玻璃泡要全部浸入海波中，不能碰到容器底，也不能碰到容器壁。 48 4 熔化时持续吸收热量，温度不变
【详解】（1）[1]实验时要用酒精灯外焰加热，温度计的玻璃泡要浸没被加热的物质中，不能碰到试管壁和试管底，因此应先根据外焰的高度固定下面的铁夹，整套装置组装顺序应该从下而上。
（2）[2]把碎海波装在大试管中，将大试管放在烧杯内的水中加热，这种方法叫水浴法，用水浴法的好处是均匀受热，便于测量温度，故选B。
（3）[3]为了能准确测量海波的温度，实验温度计的放置要求：玻璃泡要全部浸入海波中，不能碰到容器底，也不能碰到容器壁。
（4）[4][5]海波开始时吸收热量，温度升高，达到熔点，继续吸收热量，温度保持不变，由表中数据可知，海波的熔点时48℃，海波从4min开始熔化，7min末熔化结束，熔化持续了3min。
（5）[6]根据表格中数据描点，并用平滑的曲线连接起来，如图
（6）[7]由海波熔化图像可以看出海波熔化的特点是：海波达到熔点温度才开始熔化，熔化时持续吸收热量，温度不变，熔化结束后，继续加热，温度继续升高。
27．（本题6分）在“探究凸透镜成像规律”的实验中：
（1）由图甲可知，该凸透镜的焦距是 cm；实验前，在摆放凸透镜、蜡烛和光屏时，要求凸透镜、烛焰和光屏三者的中心在 ；
（2）如图乙所示，若想在光屏上（光屏未画出）得到烛焰清晰、放大的实像，烛焰应位于透镜左侧a、b、c、d四个位置中的 位置；
（3）若把图丙中的凸透镜换成另一个更薄、焦距更长的凸透镜，光屏上原来清晰的像变得模糊不清，要想重新得到清晰的像，应将光屏向 （选填“远离”或“靠近”）透镜的方向移动；也可以不改变光屏的位置，在图丙中凸透镜左侧的方框A中放一个焦距适合的 透镜进行调节，这就是 （选填“近视”或“远视”）眼的矫正原理。
【答案】 10.0 同一高度 c 远离 凸 远视
【详解】（1）[1]由图知，焦点距离光心即焦距为
f=60.0cm-50.0cm=10.0cm
所以此凸透镜的焦距为10.0cm。
[2]为了让像成在光屏上，实验前，在摆放凸透镜、烛焰和光屏时，要求三者的中心在同一高度。
（2）[3]当物距处于f和2f之间时，凸透镜成倒立放大的实像，所以蜡烛应该在c位置。
（3）[4][5][6]把图丙中的凸透镜换成另一个更薄、焦距更长的凸透镜，凸透镜对光线的会聚能力减弱，使像成在原来像的后方；因此要想重新得到清晰的像，应将光屏向远离凸透镜的方向移动，或者保持光屏位置不变，给凸透镜带上合适的凸透镜，能再次让光线提前会聚，光屏上又可以出现清晰的像，这就是远视眼矫正原理。
28．（本题5分）在研究“磁场对通电导体（电流）有力的作用”实验中。
(1)利用图甲所示的装置研究“磁场对电流的作用”时，应在a、b之间接入 （选填“灵敏电流计”、“电源”或“灯泡”）；若在a、b之间接入 （选填“灵敏电流计”、“电源”或“灯泡”）可研究“电磁感应现象”；
(2)如图乙、丙中，磁体间磁场的磁感线方向都是从磁体N极水平指向S极，且线圈所处的空间磁场强弱是恒定不变的（也称匀强磁场）；
①图乙中，通电后cd段导线受磁场力的方向为竖直向下，此时，ab段导线所受磁场力的方向是竖直向上，这两个力 （选填“是”或“不是”）一对平衡力。
②图丙中的线圈可以持续转动，是在外部加装了 ，该装置能使线圈由于惯性而跃过 位置时，自动改变线圈中的电流方向。
【答案】 电源 灵敏电流计 不是 换向器 平衡
【详解】(1)[1]甲图若要探究“磁场对电流的作用”，则电路还需要电源，故a、b之间应接入电源。
[2]甲图若要探究“电磁感应现象”，则还需要灵敏电流计，用于判断是否产生了感应电流，故a、b之间应接入灵敏电流计。
(2)①[3]通电后cd段导线与ab段导线受到的力不在一条直线上，故这两个力不是平衡力。
②[4][5]线圈转过平衡位置后，受力方向改变，为使其能持续转动，需要在转过平衡位置后改变电流方向，故图丙中的线圈可以持续转动，是在外部加装了换向器，该装置能使线圈由于惯性而跃过平衡位置时，自动改变线圈中的电流方向。
29．（本题6分）北京冬奥会期间，胡杨购得梦寐以求的“冰墩墩”，想测量其密度以了解它的材质。测量步骤如下：
（1）将天平放在水平台上，将游码移至标尺左端的零刻度线处，发现天平指针如图所示，应将平衡螺母向 调节；
（2）如图，“冰墩墩”的质量m0= g；
（3）为测量“冰墩墩”的体积，胡杨设计了两种方案：
方案一（如图）
方案二（如图）
上述两种方案中，你会建议胡杨选择方案 。因为另一方案测得的密度值偏 ，原因是 ；
（4）“冰墩墩”密度ρ= （用所测物理量符号m0、m1、m2表示，水的密度用ρ水表示）。
【答案】 左 43.6 二 小 见解析
【详解】（1）[1]把天平放在水平台上，把游码移到标尺左端的零刻度线处，由图可知指针偏向分度盘的右侧，所以应向左调节平衡螺母。
（2）[2]由图可知，天平标尺的分度值是0.2g，游码对应的刻度是3.6g，“冰墩墩”的质量
m0=20g+20g+3.6g=43.6g
（3）[3][4][5]方案一，取出时，“冰墩墩”会带出少量的水，再加入水，会使测得的“冰墩墩”的体积偏大，由可知，测得的密度偏小，应该选择方案二，方案二中取出“冰墩墩”时，带出少量的水，使得倒入水的质量偏大，但烧杯中水的总质量不变，测量的“冰墩墩”体积不变，由可知，测得的密度不变。
（4）[6]“冰墩墩”的体积就等于排开水的体积，即
“冰墩墩”密度
30．（本题7分）创新小组用如图甲所示的电路来探究“电流与电阻的关系”，选用了阻值为5、10的定值电阻R1和R2，电压恒为6V的电源，“50；1A”的滑动变阻器R，多挡开关S0等器材。
（1）闭合开关S，S0接某挡位，使R1单独接入ab间，发现电流表指针几乎不动，电压表示数接近6V，原因可能是R1 （填“短路”或“断路”）。排除故障后，调节滑动变阻器的滑片P，当电压表示数如图乙所示时，记录电流表的示数；
（2）保持滑片位置不动，改变S0接入2挡位，使R2单独接入ab间，向 （填“左”或“右”）调节滑片P，直至电压表示数为 V，记录电流表的示数；
（3）闭合开关S，S0接 挡时，使ab间接入阻值最大，重复前面的实验，记录数据。通过实验数据得出： 一定时，通过导体的电流与导体的电阻成反比；
（4）该组同学选用上述部分器材设计了如图丙所示的电路，测量额定电流为0.3A的小灯泡的额定功率，请将实验过程补充完整
①S0接2挡，调节R的滑片P，使电压表示数为 V，小灯泡正常发光；
②S0接3挡，保持滑片P位置不动，读出此时电压表示数为2V；
③小灯泡的额定功率P额= W。
【答案】 断路 右 1.8 3 导体两端电压 1.5 0.45
【详解】（1）[1]S0接某挡位，使R1单独接入ab间，发现电流表指针几乎不动，说明电路为断路，电压表示数接近电源电压6V，说明电压表与电源的两端相连，说明故障为与电压表并联的R1断路。
（2）[2][3]由图乙知，电压表的量程为0~3V，分度值为0.1V，示数为1.8V；要探究电流与电阻的关系，需要控制电阻两端的电压不变，实验时保持滑片位置不动，改变S0接入挡位，使R2单独接入ab间，R2的电阻大于R1的电阻，根据串联电路的分压作用，R2分得的电压增大，电压表示数变大，为了使电压表示数不变，需要增大滑动变阻器的电阻，将滑动变阻器的滑片向右移动，直至电压表示数为1.8V不变。
（3）[4][5]闭合开关S，S0接1挡时，只有R1单独接入ab间，S0接2挡时，只有R2单独接入ab间，S0接3挡时，R1和R2串联接入ab间，ab间接入阻值最大；通过实验数据得出：导体两端电压一定时，通过导体的电流与导体的电阻成反比。
（4）①[6]S0接2挡，调节R的滑片P，使电压表示数为
UV=0.3A×5Ω= 1.5V
小灯泡正常发光；
②S0接3挡，保持滑片P位置不动，读出此时电压表示数为2V；
③[7]S0接3挡，定值电阻与滑动变阻器串联，保持滑片P位置不动，此时电压表示数为2V，此时电路的电流为
根据串联电路电压的规律知，此时滑动变阻器两端的电压为
U滑=U-U1 =6V-2V = 4V
滑动变阻器的电阻为
S0接2挡时，定值电阻、滑动变阻器以及灯泡串联，小灯泡正常发光时的电流为0.3A，此时电路的总电阻为
根据串联电路电阻的规律知，小灯泡的电阻为
RL=R-R1-R滑= 20Ω-5Ω-10Ω=5Ω
小灯泡的额定功率为
P额= I2RL = (0.3A)2×5Ω=0.45W
时间t/min
0
1
2
3
4
5
6
7
8
9
10
温度t/°C
40
42
44
46
48
48
48
48
49
50
51
相关试卷
2024年江苏省物理中考模拟考试（盐城卷）02： 这是一份2024年江苏省物理中考模拟考试（盐城卷）02，文件包含2024年江苏省物理中考模拟考试盐城卷02原卷版docx、2024年江苏省物理中考模拟考试盐城卷02解析版docx等2份试卷配套教学资源，其中试卷共35页， 欢迎下载使用。
2024年江苏省物理中考模拟考试（淮安卷）02： 这是一份2024年江苏省物理中考模拟考试（淮安卷）02，文件包含2024年江苏省物理中考模拟考试淮安卷02原卷版docx、2024年江苏省物理中考模拟考试淮安卷02解析版docx等2份试卷配套教学资源，其中试卷共27页， 欢迎下载使用。
2024年江苏省物理中考模拟考试（扬州卷）02： 这是一份2024年江苏省物理中考模拟考试（扬州卷）02，文件包含2024年江苏省物理中考模拟考试扬州卷02原卷版docx、2024年江苏省物理中考模拟考试扬州卷02解析版docx等2份试卷配套教学资源，其中试卷共36页， 欢迎下载使用。
