2024年湖北省十堰市中考物理模拟适应性训练试卷

这是一份2024年湖北省十堰市中考物理模拟适应性训练试卷，共23页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

1．以下说法中正确的是（ ）
A．刀刃磨得很锋利是为了增大压强
B．机器转动部分加润滑油，目的是增大摩擦
C．将洗过的衣服晾在向阳通风处是为了减慢蒸发
D．牛顿第一定律告诉了我们物体的运动需要力来维持
2．如图所示的四种现象中属于实像的是
A．用照相机拍下的月亮的照片
B．小鸭在水看见自己的像
C．阳光透过树林时留下树的影子
D．岸边植物的倒影
3．关于声现象，下列说法中正确的是（ ）
A．“闻其声而知其人”主要是根据声音的响度来判断的
B．街道上的噪声监测仪是减弱噪声的专用设备
C．用大小不同的力先后敲击同一音叉，音叉发声的音调会不同
D．同学们在课堂上能听到老师讲课的声音，说明空气可以传声
4．某同学静立在水平放置的磅秤上，下列几对力中属于平衡力的是（ ）
A．人对磅秤的压力与磅秤对人的支持力
B．磅秤的重力与磅秤对人的支持力
C．磅秤的重力与人的重力
D．人的重力与磅秤对人的支持力
5．下列数据符合实际的是（ ）
A．指甲的宽度约1mmB．人体的正常体温约45℃
C．小丽百米赛跑成绩约7sD．小华同学的质量约为50kg
6．下列说法不正确的是（ ）
A．太阳能来源于太阳内部氢核的裂变反应
B．北斗卫星之间利用电磁波传递信息
C．风能、水能、太阳能都是可再生能源
D．X射线与γ射线在真空中的传播速度相等
7．现代汽车的发动机采用电子燃油喷射系统取代传统的化油器，俗称电喷发动机。下列关于电喷发动机的说法中不正确的是（ ）
A．电喷发动机在压缩冲程末，由喷油嘴将一定数量的汽油喷入汽缸
B．电喷发动机能提高燃料的利用率
C．电喷发动机可以减少有害气体的排放
D．电喷发动机可以提高燃料的热值，提高发动机的功率
8．最早发现电磁感应现象的是（ ）
A．安培B．法拉第C．欧姆D．奥斯特
9．如图所示是同学小明探究水沸腾时的装置以及数据记录作出的温度随时间的变化图像，下列有关分析正确的是（ ）
A．图甲装置应由上到下的顺序安装
B．烧杯上放置纸板盖住杯口的目的是增大烧杯内气压
C．水沸腾过程温度保持不变，需持续吸热
D．烧杯中的水在8min时的比热容大于在4min时的比热容
二、多选题：本大题共3小题，共9分。
10．春节我们看到央视举办的诗词比赛，以下诗词中有关物态变化的分析正确的是（ ）
A．“斜月沉沉藏海雾”，雾的形成是汽化现象，需要吸热
B．“露似珍珠月似号”，露的形成是液化现象，需要放热
C．“霜叶红于二月花”，霜的形成是凝华现象，需要放热
D．“已是悬崖百丈冰”，冰的形成是凝固现象，需要吸热

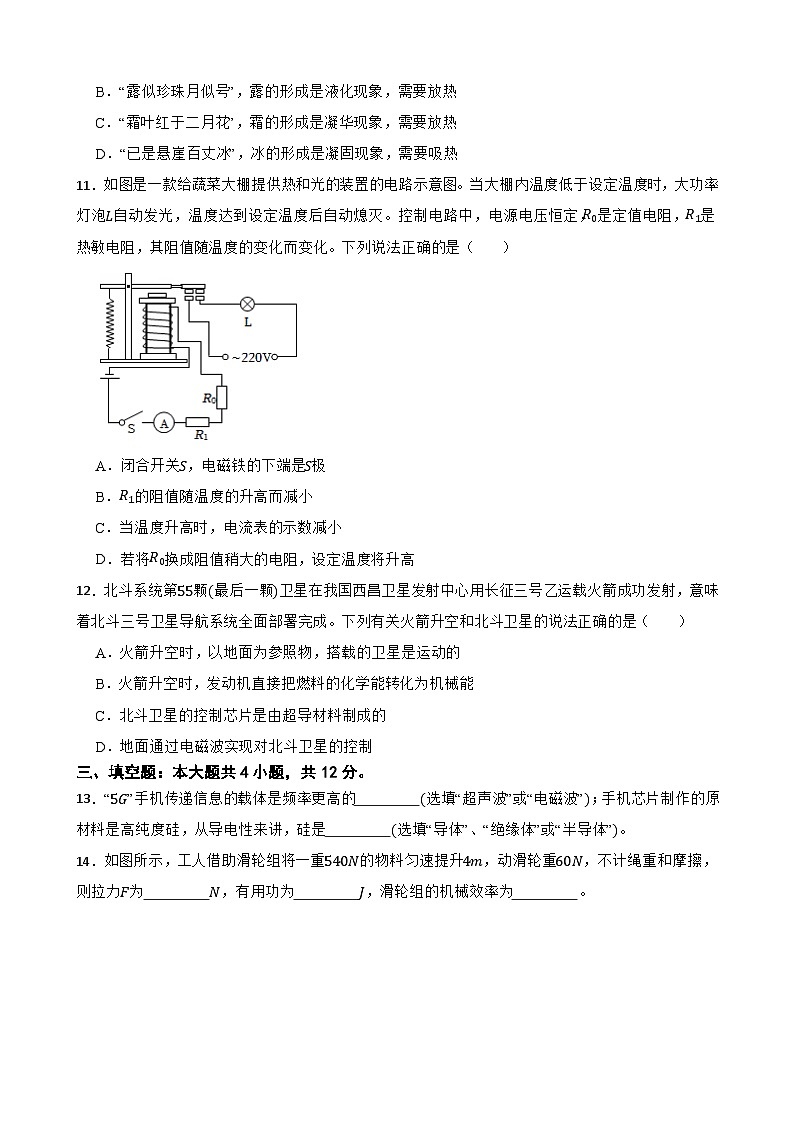

11．如图是一款给蔬菜大棚提供热和光的装置的电路示意图。当大棚内温度低于设定温度时，大功率灯泡L自动发光，温度达到设定温度后自动熄灭。控制电路中，电源电压恒定，R0是定值电阻，R1是热敏电阻，其阻值随温度的变化而变化。下列说法正确的是（ ）
A．闭合开关S，电磁铁的下端是S极
B．R1的阻值随温度的升高而减小
C．当温度升高时，电流表的示数减小
D．若将R0换成阻值稍大的电阻，设定温度将升高
12．北斗系统第55颗(最后一颗)卫星在我国西昌卫星发射中心用长征三号乙运载火箭成功发射，意味着北斗三号卫星导航系统全面部署完成。下列有关火箭升空和北斗卫星的说法正确的是（ ）
A．火箭升空时，以地面为参照物，搭载的卫星是运动的
B．火箭升空时，发动机直接把燃料的化学能转化为机械能
C．北斗卫星的控制芯片是由超导材料制成的
D．地面通过电磁波实现对北斗卫星的控制
三、填空题：本大题共4小题，共12分。
13．“5G”手机传递信息的载体是频率更高的 (选填“超声波”或“电磁波”)；手机芯片制作的原材料是高纯度硅，从导电性来讲，硅是 (选填“导体”、“绝缘体”或“半导体”)。
14．如图所示，工人借助滑轮组将一重540N的物料匀速提升4m，动滑轮重60N，不计绳重和摩擦，则拉力F为 N，有用功为 J，滑轮组的机械效率为 。
15．电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置。
（1）其工作原理利用了在材料、横截面积一定时，导体的长度越长，导体的电阻就越 的规律。
（2）以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R1，下部分电阻为R2，结构可等效为如图所示电路，电源电压不变。当触摸点在竖直方向移动时，若测得R2两端电压增大，则可知R2阻值 (填“增大”、“减小”或“不变”)。
16．如图所示，小华将一支质量为140g、体积为1.8×10-4m3的牙膏，用手将其浸没在水中时，松手后牙膏将 (选填“上浮”、“下沉”或“悬浮”)，待其静止时，杯底受到水的压强将 (选填“不变”、“增大”或“减小”)。
四、作图题：本大题共1小题，共3分。
17．如图所示，一束光射到水面上，请作出它的反射光线和大致的折射光线。
五、实验探究题：本大题共5小题，共14分。
18．如图所示刻度尺的分度值为 cm，木板的长度是 cm。如图所示，秒表所测量的时间是 s。
19．小明在实验室测量酸奶的密度。他准备了量筒(如图甲所示)和天平。
（1）在称质量前，把天平放在水平桌面上，需先 ，再调节平衡螺母使天平平衡；若发现指针指在分度盘的左侧，应将平衡螺母向 调，使天平横梁平衡。
（2）他先用天平测出空烧杯的质量为30g，接着他将酸奶倒入烧杯，用天平测量烧杯和液体的总质量，天平平衡时的情景如图甲所示，则烧杯和酸奶的总质量m1= g。
（3）然后他打算将烧杯中的酸奶倒入量筒中，由于酸奶比较粘稠且不透明，容易粘在筒壁上，对测量影响较大；于是他找到了5mL针筒(如图丙所示，针筒的分度值为0.2mL)，用针筒抽取5mL酸奶，测量烧杯和剩余酸奶的总质量m2=57.6g；则酸奶密度为 kg/m3。
（4）同组的小红观察发现，用针筒测量酸奶体积，还有一个优点： ，测量体积更精确；但在实验中她也发现5mL针筒的刻度线前的尖端还是有一点小“空隙”，这会导致测得的酸奶密度比实际值 (填“偏大”、“偏小”或“不变”)。
20．实验室中小致用一个弹簧测力计、一个圆柱体、两个底面积为200cm2完全相同的薄壁烧杯(分别装有500ml的水和煤油)，对圆柱体所受的浮力进行了探究，如图表示探究过程及有关数据。(g=10N/kg)
（1）分析图A、B、C、D，结论是： 。
（2）分析图 ，说明浮力大小跟液体的密度有关。
（3）D图中水对烧杯底的压强是 Pa。
（4）F图中圆柱体受到的浮力是 N。
21．在“探究串联电路电压的特点”活动中：
（1）如图所示，实验中应选择规格 (选填“相同”或“不同”)的小灯泡。
（2）在测L1两端电压时，闭合开关，发现电压表示数为0，原因可能是 (填出一种即可)。
（3）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她能否测出L2两端电压？ ，理由是 。
（4）小明分别测出AB、BC、AC间的电压并记录在表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行改进： 。
22．在测量定值电阻的实验中，
（1）连接电路时开关应 。
（2）闭合开关前，滑动变阻器的滑片P应移至 (选填“A”或“B”)端，此时滑动变阻器的作用是 。小青闭合开关后，移动滑片P到某一点时，电流表示数为0.2A，电压表示数如图所示为 ，计算出的电阻值为 Ω。
（3）小乐想利用两块电流表和阻值已知的电阻R0测量电阻Rx的阻值。小乐选择了满足实验要求的电源、电流表A1和A2，并连接了部分实验电路，如图所示。
①请你帮助小乐完成如图所示的实验电路的连接。
②电流表A1的示数用I1表示，电流表A2的示数用I2表示，请用I1、I2和R0表示Rx.Rx= 。
六、计算题：本大题共2小题，共13分。
23．如图所示，一物体A在F=10N的水平拉力的作用下，2s内沿水平方向匀速运动了1m。求：
（1）在此过程中拉力F做的功；
（2）在此过程中拉力F的功率。
24．如图所示，电源电压保持不变，R1、R2的阻值分别为20Ω、50Ω，滑动变阻器R3的最大电阻值为20Ω。只闭合开关S2，移动滑片至滑动变阻器的中点，此时电压表的示数为5V。求：
（1）电源电压；
（2）当开关S1、S2、S3都闭合时，电路消耗的总功率。
答案解析部分
湖北省十堰市2024年中考物理模拟适应性训练试卷
一、单选题：本大题共9小题，共18分。
1．以下说法中正确的是（ ）
A．刀刃磨得很锋利是为了增大压强
B．机器转动部分加润滑油，目的是增大摩擦
C．将洗过的衣服晾在向阳通风处是为了减慢蒸发
D．牛顿第一定律告诉了我们物体的运动需要力来维持
【答案】A
【知识点】影响蒸发快慢的因素；牛顿第一定律；探究影响摩擦力大小因素的实验；压强的大小及其计算
【解析】【解答】A、 刀刃磨得很锋利是为了增大压强 ，A正确
B、 机器转动部分加润滑油，目的是减小摩擦 ，B错误
C、 将洗过的衣服晾在向阳通风处是为了加速蒸发，C错误
D、 牛顿第一定律告诉了我们物体的运动状态的改变是力的作用，D错误
综上选A
【分析】压强的计算公式P=F/S，摩擦与接触面光滑程度以及所受压力相同，蒸发的影响因素有空气流速和温度，力是改变物体运动的原因
2．如图所示的四种现象中属于实像的是
A．用照相机拍下的月亮的照片
B．小鸭在水看见自己的像
C．阳光透过树林时留下树的影子
D．岸边植物的倒影
【答案】A
【知识点】光的直线传播及其应用；光的反射；凸透镜成像规律及其探究实验
【解析】【解答】A、 用照相机拍下的月亮的照片 ，为倒立的缩小的实像，A正确
B、平面镜为虚像，B错误
C、 阳光透过树林时留下树的影子 ，影子不是像，C错误
D、倒影为虚像，D错误
综上选A
【分析】照相机的成像原理为物距大于二倍焦距，像呈倒立的缩小的实像，平面镜成像为虚像，影子不是像
3．关于声现象，下列说法中正确的是（ ）
A．“闻其声而知其人”主要是根据声音的响度来判断的
B．街道上的噪声监测仪是减弱噪声的专用设备
C．用大小不同的力先后敲击同一音叉，音叉发声的音调会不同
D．同学们在课堂上能听到老师讲课的声音，说明空气可以传声
【答案】D
【知识点】声音的传播条件；音调及音调与频率的关系；响度及响度与振幅的关系
【解析】【解答】A、 “闻其声而知其人”主要是根据声音的音色来判断的，A错误
B、 街道上的噪声监测仪是检测噪声的专用设备，B错误
C、 用大小不同的力先后敲击同一音叉，音叉发声的响度会不同，C错误
D、 同学们在课堂上能听到老师讲课的声音，说明空气可以传声 ，D正确
综上选D
【分析】声音可以在固体、液体、气体中传播，音调与振动频率有关，响度与振动幅度有关
4．某同学静立在水平放置的磅秤上，下列几对力中属于平衡力的是（ ）
A．人对磅秤的压力与磅秤对人的支持力
B．磅秤的重力与磅秤对人的支持力
C．磅秤的重力与人的重力
D．人的重力与磅秤对人的支持力
【答案】D
【知识点】二力平衡的条件及其应用
【解析】【解答】A、 人对磅秤的压力与磅秤对人的支持力 ，属于相互作用力，A错误
B、 磅秤的重力与磅秤对人的支持力 不属于平衡力，B错误
C、 磅秤的重力与人的重力 不属于平衡力，C错误
D、 人的重力与磅秤对人的支持力 ，D正确
综上选D
【分析】平衡力的特点为大小相同、方向相反、作用在同一个物体上
5．下列数据符合实际的是（ ）
A．指甲的宽度约1mmB．人体的正常体温约45℃
C．小丽百米赛跑成绩约7sD．小华同学的质量约为50kg
【答案】D
【知识点】温度及温度计的使用与读数；质量及其特性；长度及其测量；速度公式及其应用
【解析】【解答】A、指甲的宽度为1cm，A错误
B、 人体的正常体温约36℃，B错误
C、 小丽百米赛跑成绩约13s，C错误
D、 小华同学的质量约为50kg ，D正确
【分析】长度、速度、温度的估计
6．下列说法不正确的是（ ）
A．太阳能来源于太阳内部氢核的裂变反应
B．北斗卫星之间利用电磁波传递信息
C．风能、水能、太阳能都是可再生能源
D．X射线与γ射线在真空中的传播速度相等
【答案】A
【知识点】能源及其分类；太阳能及其利用与转化；电磁波在日常生活中的应用
【解析】【解答】A．太阳能来源于太阳内部氢核的聚变反应，而不是裂变，A错误，符合题意；
B．电磁波可以传递信息，北斗卫星之间利用电磁波传递信息，B正确，不符合题意；
C．风能、水能、太阳能都可以从自然界源源不断的得到补充，因此是可再生能源，C正确，不符合题意；
D．X射线与γ射线都是电磁波，电磁波在真空中的传播速度相等，为3×108m/s，D正确，不符合题意。
故答案为：A。
【分析】太阳能来源于太阳内部氢核的聚变反应；电磁波可以传递信息。
能够短时间内从自然界得到补充的是可再生能源。
电磁波在真空中的传播速度相同，为3×108m/s。
7．现代汽车的发动机采用电子燃油喷射系统取代传统的化油器，俗称电喷发动机。下列关于电喷发动机的说法中不正确的是（ ）
A．电喷发动机在压缩冲程末，由喷油嘴将一定数量的汽油喷入汽缸
B．电喷发动机能提高燃料的利用率
C．电喷发动机可以减少有害气体的排放
D．电喷发动机可以提高燃料的热值，提高发动机的功率
【答案】D
【知识点】燃料的热值
【解析】【解答】A、 电喷发动机在压缩冲程末，由喷油嘴将一定数量的汽油喷入汽缸，A正确
B、 电喷发动机能提高燃料的利用率 ，B正确
C、 电喷发动机可以减少有害气体的排放 ，C正确
D、 电喷发动机不可以提高燃料的热值，提高发动机的功率 ，D错误
综上选D
【分析】热值是单位质量物质完全燃烧释放的能量
8．最早发现电磁感应现象的是（ ）
A．安培B．法拉第C．欧姆D．奥斯特
【答案】B
【知识点】电磁感应
【解析】【解答】电磁感应的发现者为法拉第，B正确
综上选B
【分析】法拉第最早法线电磁感应现象
9．如图所示是同学小明探究水沸腾时的装置以及数据记录作出的温度随时间的变化图像，下列有关分析正确的是（ ）
A．图甲装置应由上到下的顺序安装
B．烧杯上放置纸板盖住杯口的目的是增大烧杯内气压
C．水沸腾过程温度保持不变，需持续吸热
D．烧杯中的水在8min时的比热容大于在4min时的比热容
【答案】C
【知识点】沸腾及沸腾条件
【解析】【解答】A、 图甲装置应由下到上的顺序安装，A正确
B、 烧杯上放置纸板盖住杯口的目的是减少热量散失，B错误
C、 水沸腾过程温度保持不变，需持续吸热 ，C正确
D、 烧杯中的水在8min时的比热容等于在4min时的比热容，D错误
综上选D
【分析】水沸腾的特点为持续吸热，但是温度保持不变，探究水沸腾是的温度时间曲线试验时，装置要自下而上进行安装
二、多选题：本大题共3小题，共9分。
10．春节我们看到央视举办的诗词比赛，以下诗词中有关物态变化的分析正确的是（ ）
A．“斜月沉沉藏海雾”，雾的形成是汽化现象，需要吸热
B．“露似珍珠月似号”，露的形成是液化现象，需要放热
C．“霜叶红于二月花”，霜的形成是凝华现象，需要放热
D．“已是悬崖百丈冰”，冰的形成是凝固现象，需要吸热
【答案】B,C
【知识点】凝固与凝固放热特点；液化及液化放热；凝华及凝华放热
【解析】【解答】A、 雾的形成是液化现象，需要放热 ，A错误
B、 露的形成是液化现象，需要放热 ，B正确
C、 霜的形成是凝华现象，需要放热 ，C正确
D、 冰的形成是凝固现象，需要放热 ，D错误
综上选BC
【分析】液化为气体变为液体，凝固为液体变为气体，凝华为气体变为固体
11．如图是一款给蔬菜大棚提供热和光的装置的电路示意图。当大棚内温度低于设定温度时，大功率灯泡L自动发光，温度达到设定温度后自动熄灭。控制电路中，电源电压恒定，R0是定值电阻，R1是热敏电阻，其阻值随温度的变化而变化。下列说法正确的是（ ）
A．闭合开关S，电磁铁的下端是S极
B．R1的阻值随温度的升高而减小
C．当温度升高时，电流表的示数减小
D．若将R0换成阻值稍大的电阻，设定温度将升高
【答案】A,C
【知识点】安培定则；影响电磁铁磁性强弱的因素及其探究
【解析】【解答】A、根据安培定则可知，电磁铁的上方为B极，下端为S极，A正确
B、 大棚内温度低于设定温度时，大功率灯泡L自动发光 ，表明衔铁磁力增强，灯泡发光，所以电阻变小，所以R1的变化为随温度增加而减小，B错误，C增强
D、 若将R0换成阻值稍大的电阻，电流变小，所以温度需要设定更低，热敏电阻才能变得更小，使得电路正常工作，D错误
综上选AC
【分析】安培定则： 使用右手握住导线，让大拇指指向电流的方向，那么四指的指向就是磁感线的环绕方向 ，电磁铁的磁性强度随着电流的增强而增强。
12．北斗系统第55颗(最后一颗)卫星在我国西昌卫星发射中心用长征三号乙运载火箭成功发射，意味着北斗三号卫星导航系统全面部署完成。下列有关火箭升空和北斗卫星的说法正确的是（ ）
A．火箭升空时，以地面为参照物，搭载的卫星是运动的
B．火箭升空时，发动机直接把燃料的化学能转化为机械能
C．北斗卫星的控制芯片是由超导材料制成的
D．地面通过电磁波实现对北斗卫星的控制
【答案】A,D
【知识点】参照物及其选择；运动和静止的相对性；电磁波的传播
【解析】【解答】A、 火箭升空时，地面和卫星两者的运动状态不相同，所以以地面为参照物，搭载的卫星是运动的 ，A增强
B、 火箭升空时，发动机直接把燃料的化学能转化为内能 ，B错误
C、 北斗卫星的控制芯片是由半导体料制成的，C错误
D、 地面通过电磁波实现对北斗卫星的控制 ，D增强
综上选AD
【分析】物体和参照物的运动状态相同，则二者相互静止，反之，二者相对运动，无线通信是通过电磁波传递信息的，芯片是由半导体材料制作的
三、填空题：本大题共4小题，共12分。
13．“5G”手机传递信息的载体是频率更高的 (选填“超声波”或“电磁波”)；手机芯片制作的原材料是高纯度硅，从导电性来讲，硅是 (选填“导体”、“绝缘体”或“半导体”)。
【答案】电磁波；半导体
【知识点】半导体特点及作用；电磁波在日常生活中的应用
【解析】【解答】5G手机传递信息的载体是频率更高的电磁波；手机芯片制作的原材料是高纯度硅，从导电性来讲，硅是半导体。
【分析】手机通过电磁波传递信息；芯片是半导体。
14．如图所示，工人借助滑轮组将一重540N的物料匀速提升4m，动滑轮重60N，不计绳重和摩擦，则拉力F为 N，有用功为 J，滑轮组的机械效率为 。
【答案】200；2160；90%
【知识点】机械效率的计算；滑轮组绳子拉力的计算；功的计算及应用
【解析】【解答】滑轮组的拉力计算为F拉=13（G物+G滑）=13×600N=200N，有用功W有=540N*4m=2160J，总功为W=200N*12m=2400J，所以效率为2160J/2400J=90%
【分析】滑轮组的拉力计算为F拉=1n（G物+G滑），功的计算公式W=Fs，效率公式η=W有/W计算分析
15．电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置。
（1）其工作原理利用了在材料、横截面积一定时，导体的长度越长，导体的电阻就越 的规律。
（2）以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R1，下部分电阻为R2，结构可等效为如图所示电路，电源电压不变。当触摸点在竖直方向移动时，若测得R2两端电压增大，则可知R2阻值 (填“增大”、“减小”或“不变”)。
【答案】（1）大
（2）增大
【知识点】串联电路的电压规律；影响电阻大小的因素
【解析】【解答】1） 在材料、横截面积一定时，导体的长度越长，导体的电阻就越 大
2）根据串联分压可知，用电器的电压和电阻成正比，所以 R2两端电压增大，则可知R2阻 值变大
【分析】电阻的影响因素为材料、横截面积、长度，串联分压规律为：用电器的电压和电阻成正比
16．如图所示，小华将一支质量为140g、体积为1.8×10-4m3的牙膏，用手将其浸没在水中时，松手后牙膏将 (选填“上浮”、“下沉”或“悬浮”)，待其静止时，杯底受到水的压强将 (选填“不变”、“增大”或“减小”)。
【答案】上浮；减小
【知识点】压强的大小及其计算；浮力大小的计算
【解析】【解答】根据浮力公式F浮=1*103kg/m3*10N/kg* 1.8×10-4m3=1.8N，重力为1.4N，浮力大于重力所以牙膏上浮，根据压强公式P=ρgh可知静止时，液体高度减小，所以压强减小
【分析】根据浮力公式F浮=ρgv排和压强公式P=ρgh计算分析
四、作图题：本大题共1小题，共3分。
17．如图所示，一束光射到水面上，请作出它的反射光线和大致的折射光线。
【答案】
【知识点】光的反射定律；光的折射规律
【解析】【解答】反射角等于入射角，光从空气中射入水中， 折射光线偏向法线
【分析】反射规律有：入射角等于反射角，折射现象的产生为光通过不同介质时，当光从空气射入水中时，光线像靠近法线方向偏移
五、实验探究题：本大题共5小题，共14分。
18．如图所示刻度尺的分度值为 cm，木板的长度是 cm。如图所示，秒表所测量的时间是 s。
【答案】0.1；1.66；32
【知识点】时间及其测量
【解析】【解答】 刻度尺的分度值为 0.1cm，木板的长度为1.65cm，秒表时间为32s
【分析】停表大盘为秒，小盘为分，刻度尺的分度值为0.1cm
19．小明在实验室测量酸奶的密度。他准备了量筒(如图甲所示)和天平。
（1）在称质量前，把天平放在水平桌面上，需先 ，再调节平衡螺母使天平平衡；若发现指针指在分度盘的左侧，应将平衡螺母向 调，使天平横梁平衡。
（2）他先用天平测出空烧杯的质量为30g，接着他将酸奶倒入烧杯，用天平测量烧杯和液体的总质量，天平平衡时的情景如图甲所示，则烧杯和酸奶的总质量m1= g。
（3）然后他打算将烧杯中的酸奶倒入量筒中，由于酸奶比较粘稠且不透明，容易粘在筒壁上，对测量影响较大；于是他找到了5mL针筒(如图丙所示，针筒的分度值为0.2mL)，用针筒抽取5mL酸奶，测量烧杯和剩余酸奶的总质量m2=57.6g；则酸奶密度为 kg/m3。
（4）同组的小红观察发现，用针筒测量酸奶体积，还有一个优点： ，测量体积更精确；但在实验中她也发现5mL针筒的刻度线前的尖端还是有一点小“空隙”，这会导致测得的酸奶密度比实际值 (填“偏大”、“偏小”或“不变”)。
【答案】（1）将游码移至标尺左端“0”刻度线处；右
（2）63
（3）1.08×103
（4）针筒的分度值比量筒小，测量体积更精确；偏大
【知识点】质量的测量与天平的使用；密度公式及其应用；量筒的使用
【解析】【解答】1） 在称质量前，把天平放在水平桌面上，需先 将游码移至标尺左端“0”刻度线处 ，使得天平平衡，指针指向分度盘左侧，使平海路向右调节
2）天平示数为63g
3）酸奶的质量为63g-57.6g=5.4g，体积为5cm3，密度为 1.08×103 kg/m3 4） 针筒的分度值比量筒小，测量体积更精确 ， 尖端还是有一点小“空隙” 导致体积测量偏小，所以密度偏大
【分析】测量物体的密度原理为m=ρv可知，使用天平测量物质的质量，使用量筒测量物体的体积
20．实验室中小致用一个弹簧测力计、一个圆柱体、两个底面积为200cm2完全相同的薄壁烧杯(分别装有500ml的水和煤油)，对圆柱体所受的浮力进行了探究，如图表示探究过程及有关数据。(g=10N/kg)
（1）分析图A、B、C、D，结论是： 。
（2）分析图 ，说明浮力大小跟液体的密度有关。
（3）D图中水对烧杯底的压强是 Pa。
（4）F图中圆柱体受到的浮力是 N。
【答案】（1）在液体密度一定时，物体排开液体的体积越大，浮力越大
（2）ADE
（3）400
（4）2.4
【知识点】液体压强的计算；浮力大小的计算
【解析】【解答】1） 在液体密度一定时，物体排开液体的体积越大，浮力越大
2）分析图ADE可知， 浮力大小跟液体的密度有关
3）放入物体前，水的高度为500cm3/200cm2=2.5cm，根据浮力公式F浮=ρ液gv排可知，V排=3*10-4m3，所以水升高的高度为h=3*102cm3/200cm2=1.5cm，根据液体压强的计算公式 D图中水对烧杯底的压强是 103kg/m3*10N/kg*4*10-2m=400Pa
4） F图中圆柱体受到的浮力是 10N-7.6N=2.4N
【分析】根据压强公式P=ρgh以及浮力公式F浮=ρ液gv排计算分析
21．在“探究串联电路电压的特点”活动中：
（1）如图所示，实验中应选择规格 (选填“相同”或“不同”)的小灯泡。
（2）在测L1两端电压时，闭合开关，发现电压表示数为0，原因可能是 (填出一种即可)。
（3）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她能否测出L2两端电压？ ，理由是 。
（4）小明分别测出AB、BC、AC间的电压并记录在表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行改进： 。
【答案】（1）不同
（2）L2断路
（3）不能；电压表正、负接线柱接反
（4）应换用不同规格的灯泡多次进行实验，使结论具有普遍性
【知识点】串联电路的电流规律；串联电路的电压规律
【解析】【解答】1）实验中应该选择规格不同的灯泡
2） 在测L1两端电压时，闭合开关，发现电压表示数为0，原因可能是 L2断路 或者L1短路
3） 电压表正、负接线柱接反 ，所以不能测量电压
4） 应换用不同规格的灯泡多次进行实验，使结论具有普遍性
【分析】串联电路电流处处相等， 串联电路总电压等于各部分电路两端电压之和
22．在测量定值电阻的实验中，
（1）连接电路时开关应 。
（2）闭合开关前，滑动变阻器的滑片P应移至 (选填“A”或“B”)端，此时滑动变阻器的作用是 。小青闭合开关后，移动滑片P到某一点时，电流表示数为0.2A，电压表示数如图所示为 ，计算出的电阻值为 Ω。
（3）小乐想利用两块电流表和阻值已知的电阻R0测量电阻Rx的阻值。小乐选择了满足实验要求的电源、电流表A1和A2，并连接了部分实验电路，如图所示。
①请你帮助小乐完成如图所示的实验电路的连接。
②电流表A1的示数用I1表示，电流表A2的示数用I2表示，请用I1、I2和R0表示Rx.Rx= 。
【答案】（1）断开
（2）B；保护电路；1.84v；9
（3）I2R0I1
【知识点】伏安法测电阻的探究实验
【解析】【解答】1） 连接电路时开关应 断开
2） 闭合开关前，滑动变阻器的滑片P应移至B端，变阻器的作用为保护电路以及调节电组的电压和电流，电压表示数为1.8V，电阻为9Ω
3）根据并联电路电压相等进行电路图的连接
并联电路电压为I2R0，通过待测电阻的电流为I1，所以电阻为 I2R0I1
【分析】测量电阻的阻值的原理为欧姆定律U=IR，使用电压表测量电压，电流表测量电流
六、计算题：本大题共2小题，共13分。
23．如图所示，一物体A在F=10N的水平拉力的作用下，2s内沿水平方向匀速运动了1m。求：
（1）在此过程中拉力F做的功；
（2）在此过程中拉力F的功率。
【答案】（1）解：在此过程中拉力F做的功W=Fs=10N×1m=10J
答：在此过程中拉力F做的功为10J；
（2）解：在此过程中拉力F的功率P=Wt=10J2s=5W
答：在此过程中拉力F的功率为5W。
【知识点】功率的计算；功的计算及应用
【解析】【分析】（1）根据力和距离的乘积计算做功多少；
（2）利用功和时间的比值， 计算功率。
24．如图所示，电源电压保持不变，R1、R2的阻值分别为20Ω、50Ω，滑动变阻器R3的最大电阻值为20Ω。只闭合开关S2，移动滑片至滑动变阻器的中点，此时电压表的示数为5V。求：
（1）电源电压；
（2）当开关S1、S2、S3都闭合时，电路消耗的总功率。
【答案】（1）解：只闭合开关S2，R2和R3串联，电流表测量电路电流，电压表测量R2两端的电压，移动滑片至滑动变阻器的中点处时，
由I＝ UR 可得，电路中的电流I＝I2＝ U2R2 ＝ 5V50Ω ＝0.1A，
根据欧姆定律和串联的总电阻规律可知，电源电压U＝IR总＝I（R2+ 12 R3）＝0.1A× (50Ω+12×20Ω) ＝6V；
答：电源电压6V；
（2）解：当开关S1、S2、S3都闭合时，滑动变阻器被短路，电路为R1和R2并联的电路，
电路中的总电流I总＝I1+I 2＝ UR1+UR2 ＝ 6V20Ω+6V50Ω ＝0.42A；
电路消耗的总功率P＝UI总＝6V×0.42A＝2.52W。
答：当开关S1、S2、S3都闭合时，电路消耗的总功率为2.52W。
【知识点】欧姆定律及其应用；电功率的计算
【解析】【分析】（1）根据公式 U＝IR总 ，可求出电源电压；
（2）根据公式P=UI，可求出总功率。UAB/V
UBC/V
UAC/V
UAB/V
UBC/V
UAC/V
