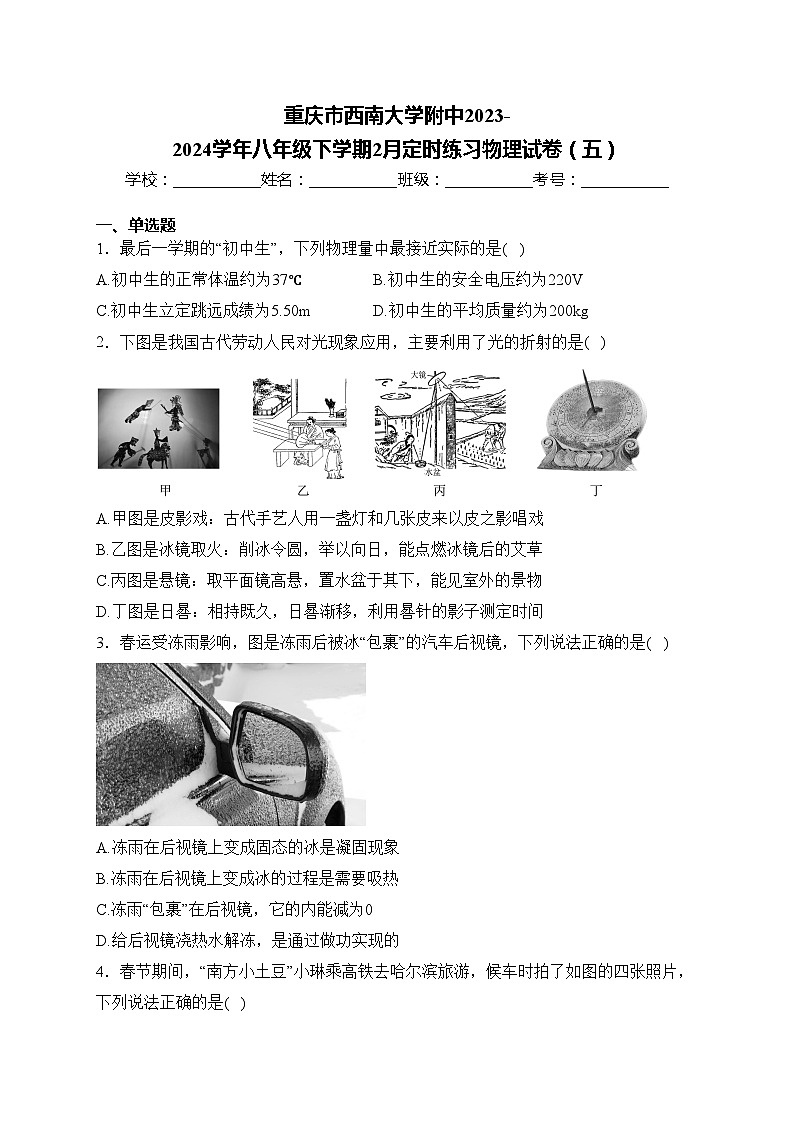

重庆市西南大学附中2023-2024学年八年级下学期2月定时练习物理试卷（五）(含答案)

这是一份重庆市西南大学附中2023-2024学年八年级下学期2月定时练习物理试卷（五）(含答案)，共21页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。


一、单选题
1．最后一学期的“初中生”，下列物理量中最接近实际的是( )
A.初中生的正常体温约为37℃B.初中生的安全电压约为220V
C.初中生立定跳远成绩为5.50mD.初中生的平均质量约为200kg
2．下图是我国古代劳动人民对光现象应用，主要利用了光的折射的是( )
A.甲图是皮影戏：古代手艺人用一盏灯和几张皮来以皮之影唱戏
B.乙图是冰镜取火：削冰令圆，举以向日，能点燃冰镜后的艾草
C.丙图是悬镜：取平面镜高悬，置水盆于其下，能见室外的景物
D.丁图是日晷：相持既久，日晷渐移，利用晷针的影子测定时间
3．春运受冻雨影响，图是冻雨后被冰“包裹”的汽车后视镜，下列说法正确的是( )
A.冻雨在后视镜上变成固态的冰是凝固现象
B.冻雨在后视镜上变成冰的过程是需要吸热
C.冻雨“包裹”在后视镜，它的内能减为0
D.给后视镜浇热水解冻，是通过做功实现的
4．春节期间，“南方小土豆”小琳乘高铁去哈尔滨旅游，候车时拍了如图的四张照片，下列说法正确的是( )
A.甲图中铺设在铁路下的轨枕是为了减小压强
B.乙图中站前广场广播的声音传播不需要介质
C.丙图中站台的扬声器是将机械能转化为电能
D.丁图中站台设立警戒线是因为流速大压强大
5．中国在航天领域遥遥领先，天舟六号货运飞船顺利发射，下列说法正确的是( )
A.飞船发射区底座面积较大，是为了减小摩擦
B.飞船在上升过程中，舱内货物相对飞船静止
C.飞船加速上升中受到的浮力和重力是平衡力
D.飞船在进入太空后不受重力作用，惯性消失
6．教室里的同学在寒冬关闭门窗，这样会导致室内CO2含量过高。初三年级的小褚设计了一款CO2预警器，R为气敏电阻，其阻值随CO2浓度的增加而减小，R0为定值电阻，电源电压恒定。当CO2浓度增大时，电路中电表示数增大。图中符合上述设计要求的是( )
A.B.
C.D.
7．水平桌面上放有完全相同的甲、乙两烧杯，烧杯内分别盛有M、N两种液体，将质量相等、体积不等的正方体物块A、B分别放入两烧杯中，静止时液面刚好相平，如图所示。下列判断正确的是( )
A.物体排开液体的质量：mA排＜mB排
B.M、N两种液体的密度：ρM＜ρN
C.物块底面受到液体的压力：FA＝FB
D.桌面受到烧杯的压力：F甲＞F乙
8．如图所示，电源电压恒定不变，电流表量程为0～0.6A，电压表量程为0～15V。只闭合开关S1，滑动变阻器R2的滑片在最左端时，电路总功率为P，再将滑片移至最右端，其中一个电表的示数变为原来的5倍；再闭合开关S2，滑片从最右端滑至中点时，R1的功率增大了0.256W，当把滑片移至最左端时，电流表的示数为0.6A。下列说法正确的是( )
A.整个过程中电流表的示数都保持不变
B.电源电压为3V，且R1的阻值为10Ω
C.只闭合S1时，电路总功率P为0.72W
D.该电路消耗的最大和最小功率之比为4∶1
二、填空题
9．小茜制作了拨动铜导线切割磁感线就能发出声音的电子五音盒，其原理是英国物理学家法拉第发现的________现象。停止拨动后，声音渐渐消失，这说明声音是由于物体的________产生的。
10．真丝的衣物干洗时需要除静电，这是因为衣物摩擦后带电会吸引_______物体。干洗后要熨烫，熨烫机将0.1kg的水从30℃被加热到80℃，此过程水吸收了_______J的热量［水的比热容为4.2×103J/（kg•℃）］。
11．爱劳动的小琴在滑轮组绳子端用F=100N的拉力将150N的重物匀速竖直提高4m，如图所示，此滑轮组能够_______（选填“省力”“省功”或“省距离”），不计绳重和摩擦，此过程滑轮组的效率为_______%。
12．凯莉将有问题的滑动变阻器拆下并接入电源电压恒为3V的电路中检验故障，如图甲所示。滑片P从a端移向b端，电压表示数U与滑片移动距离x的关系如图乙所示，已知滑片P每移动1cm，滑动变阻器阻值变化1Ω。经分析发现，在x＝5cm的地方滑动变阻器发生了________的故障，在调节过程中，定值电阻R0最大功率为________W。
13．小牟在被誉为“中国工艺玻璃之都”的河间市购买了一套玻璃杯具，为测量玻璃的密度，他把外底面积为S1，内底面积为S2，高为10cm的厚壁薄底玻璃杯A放在一个底面积为S3的足够高的容器B中，如图甲所示，玻璃杯A的外底和容器B的内底正中央用一根长为1cm的轻细线相连。他沿容器B的内壁缓慢注水，水的深度h与注水的体积V关系如图乙所示。当V=500cm3时，水对容器B底部的压强为________Pa，玻璃的密度为________g/cm3。
三、作图题
14．请根据入射光线AO，在图中画出反射光线。
15．图是《墨经》中记述的杆秤模型，请在O点画出代表“权”的秤砣所受重力G的示意图。
四、实验题
16．疯狂物理小组利用如图甲所示的装置来探究平面镜成像特点。
（1）选用两支完全相同的蜡烛是为了探究像与物体的_______关系（选填“距离”或“大小”）；
（2）移去蜡烛B，并在其所在位置上放一光屏，直接看光屏上没有蜡烛的像，由此可知，平面镜成的是_______像；
（3）小组成员发现蜡烛由固态逐渐变软最终变为液态，它发生了_______（填物态变化名称）现象，其他物质是否都与蜡烛相似呢？他们将装有海波的试管放入水中加热，如图乙所示，这样做能使试管中的海波_______；
（4）根据实验现象可知，海波在熔化过程中的状态为_______（选填“固态”“液态”或“固液共存态”），与蜡烛不同；通过如图丙所示的熔化规律图像，可判断海波属于_______（选填“晶体”或“非晶体”）。
17．照照在测量未知液体密度时，实验步骤如下：
（1）如图甲，把天平放在_______工作台上，将游码归零后分度盘指针偏左，为使天平水平平衡，应将平衡螺母向_______调节（选填“左”或“右”）；
（2）调节天平平衡后，实验操作步骤顺序如下：
①测出烧杯的质量m0=33.4g；
②向烧杯中倒入适量待测液体，测出烧杯和液体的总质量m1，如图乙所示，m1=_______g；
③将液体全部倒入量筒中，测出液体体积V，如图丙所示；
④待测液体的密度ρ=_______g/cm3；
（3）爱思考的小何指出烧杯中会残留部分液体导致所测密度_______（选填“偏小”“偏大”或“不变”）。为使测量结果更准确，实验操作步骤合理的顺序是_______（用序号表示）；
（4）照照借用小何的自制密度计来检验结果。如图丁、戊所示，她将自制密度计竖立放入装有适量水的烧杯中，测得密度计浸入深度为H；再将密度计竖立放入装有适量待测液体的烧杯中，测得密度计浸入深度为h。已知水的密度为ρ水，则待测液体密度为_______（用ρ水、H、h表示）。在密度计与液面相平的位置标记刻度，则越靠近底部配重的刻度所对应的密度值越_______（选填“大”或“小”）。
18．小张同学想测量额定电压为2.5V的灯泡的额定功率，她使用两节新干电池、“20Ω；1A”的滑动变阻器、电压表（0~3V）、电流表（0~0.6A）、开关和若干导线连接了如图甲所示的电路。
（1）她检查电路时发现一处连接错误，只改变了一根导线就将电路修改正确，请在图甲中错误的导线上打“×”，并补画上正确的连线________；
（2）改正电路连接后，闭合开关前，她应让滑动变阻器的滑片在最_______（选填“左”或“右”）端；
（3）当电压表示数为2.5V时，电流表的示数如图乙所示，则灯泡的额定功率是_______W；
（4）灯泡两端电压U与通过灯泡的电流I关系如图丙所示。由图可知，灯泡两端电压、通过电流更大时，灯丝的电阻更_______（选填“大”或“小”）。本实验中灯丝电阻实际上随_______变化而变化；
（5）在图丙中可发现，当通过灯泡的电流为额定电流的一半时，灯泡的实际功率为P1，当灯泡两端电压为额定电压一半时，灯泡的实际功率为P2，则P1________P2（选填“>”“=”或“<”）；
（6）分别用5Ω、10Ω、20Ω的定值电阻替换灯泡，为完成三组探究电流与电阻关系的实验，定值电阻两端的电压最小值为_______V；小张在探究时想要保持定值电阻两端的电压为1V，在原电路上只更换一个器材且不损坏电路的情况下完成这三组实验，她可以采取的措施是____________。
五、计算题
19．如图所示，重庆轨道18号线一期工程开通运营。已知一期工程全长约30km，全线行车时间约为0.75h。试运行阶段，18号线进行匀速直线运动测试，此过程受到的阻力为5×104N，速度为10m/s。求：
（1）轨道18号线行驶完一期工程全线的平均速度；
（2）轨道18号线在匀速直线运动测试阶段的功率。
20．观看《热辣滚烫》后，跃跃买了可视化握力器进行锻炼，其原理可简化为图甲。电源电压恒为12V，定值电阻R1＝50Ω，压敏电阻R2的阻值随压力的变化如下表，用改装后的灵敏电流表显示托盘所受压力。其中托盘可视为手与压敏电阻的接触面，质量不计。闭合开关后，问：
（1）当托盘中不放物体时，电路中的总电阻是多少Ω？
（2）当握力器显示为600N时，电路中的电流是多少A？
（3）将装有水的烧杯放在托盘上，握力计显示为120N；再用细线悬挂一个体积为5×10−3m3的金属块浸没在水中（水未溢出），如图乙所示，则托盘压力的变化量至少是多少N？
21．图甲是多功能暖菜板，为防止桌面被烫坏，内置了风扇，其简化电路图如图乙，R1、R2为电热丝，R1＝24.2Ω。闭合开关S1，只有内置风扇工作时，功率为176W；当板上食品降温到50℃时，S2可自动切换让菜板进行保温，保温时电热丝的总功率为500W；当板上食品降温到20℃时，S2会再次切换让菜板进行加热。求：
（1）只有内置风扇工作时，电路中的电流；
（2）R2的阻值；
（3）科学文摘有一种“吸热电阻”能将吸收的热转化为化学能存储，且其阻值在100℃以内保持不变。小澜设想用“吸热电阻”替换风扇帮助桌面降温，闭合开关S1，“吸热电阻”在220V电压下消耗的功率为140W。当放上的食品温度为80℃时，标有“600r/（kW·h）”电能表在90min内转盘转了600r，食品温度随时间变化情况如图丙所示，求此时电路的实际电压。
参考答案
1．答案：A
解析：A.人的正常体温为37摄氏度，初中生的正常体温约为37摄氏度，故A符合题意；
B.对人而言，安全电压为不高于36V，220V是我国家庭电路的电压，故B不符合题意；
C.初中生立定跳远成绩约为2m，故C不符合题意；
D.初中生的质量约为50kg，一般成年人的质量约为60kg，故D不符合题意。
故选A。
2．答案：B
解析：A.皮影戏的影子是由于光的直线传播形成的，故A不符合题意；
B.冰镜取火，冰镜相当于凸透镜，对光线具有会聚作用，本质是由于光的折射，故B符合题意；
C.悬镜是通过平面镜改变光路，利用的是光的反射，故C不符合题意；
D.日晷利用晷针的影子测定时间，也是由于光的直线传播，故D不符合题意。
故选B。
3．答案：A
解析：AB.液态的雨变成固态的冰是凝固过程，这个过程需要放热，故A正确，B错误；
C.一切物体，不论温度高低，都具有内能，冰雨的温度虽然低，但内能不为0，故C错误；
D.给后视镜浇热水，冰吸收热量而熔化，实现解冻，是通过热传递实现的，故D错误。
故选A。
4．答案：A
解析：A.甲图中铺设在铁路下的轨枕是通过增大受力面积来减小压强，故A正确；
B.声音的传播需要介质，乙图中站前广场广播的声音通过空气传播，故B错误；
C.丙图中站台的扬声器是用电器，将电能转化为机械能，故C错误；
D.丁图中站台设立警戒线是因为火车附近的空气流速大，压强小，故D错误。
故选A。
5．答案：B
解析：A.飞船发射区底座面积较大，是通过增大受力面积减小压强，故A错误；
B.飞船在上升过程中，舱内货物相对飞船位置不变，是静止的，故B正确；
C.飞船加速上升中受到的燃气的推力大于重力，推力和重力不是平衡力，故C错误；
D.惯性只跟质量有关，飞船在进入太空后不受重力作用，惯性不会消失，故D错误。
故选B。
6．答案：A
解析：A.气敏电阻和定值电阻串联，电流表测电路电流，当CO2浓度增大时，阻值变小，则总电阻变小，根据可知电流表示数变大，故A符合题意；
B.气敏电阻和定值电阻并联，电流表测定值电阻电流，并联电路各支路独立工作，所以当CO2浓度增大时，电流表示数不变，故B不符合题意；
C.气敏电阻和定值电阻并联，电压表测电源电压，所以电压表示数不变，故C不符合题意；
D.气敏电阻和定值电阻串联，电压表测气敏电阻的电压，当CO2浓度增大时，阻值变小，根据串联分压原理可知电压表示数变小，故D不符合题意。
故选A。
7．答案：D
解析：A.正方体物块A、B一个漂浮，一个悬浮，浮力均等于重力，因为质量相等，所以重力相等，所以浮力相等，又因为阿基米德原理
所以物体排开液体的质量相等，即mA排=mB排，故A错误；
B.A、B受到的浮力相等，由图可知A排开液体的体积较小，根据可知M液体密度更大，即ρM>ρN，故B错误；
C.浮力是物体上下表面受到液体的压力差，即
A、B受到的浮力相等，A上表面受到的液体压力为0，所以B下表面受到的液体的压力较大，即FAD.ρM>ρN，由图可知M液体的体积大于N液体，根据可知M液体的质量大于N液体，物块A、B质量相等，所以甲烧杯的总质量（含液体、物块）更大，则甲烧杯对桌面压力更大，即F甲＞F乙。故D正确。
故选D。
8．答案：C
解析：A.闭合开关、S2时，是个滑动变阻器，移动滑片可以起到改变电阻的作用，从而改变电流表的示数，故A错误；
B.只闭合开关S1，滑动变阻器R2的滑片在最左端时，和最大阻值串联，电压表测电压；再将滑片移至最右端，则电压表测电源电压，连入电路的阻值不变，所以此过程中电流表示数不变，电压表示数变为原来的5倍，根据串联分压规律可知、电压之比为，根据串联分压原理可知、阻值之比为，即
①
根据，此时的功率为
再闭合开关S2，滑片从最右端滑至中点时，R1的功率为
R1的功率增大了0.256W，则有
②
闭合开关S2，且把滑片滑至最左端时，电路中只有，此时电流表A的示数为0.6A，则有
③
联立①②③，解得：，，。故B错误；
CD.只闭合开关S1，滑动变阻器的滑片在最左端时，和最大阻值串联，此时总电阻最大，根据，则总功率最小，电路的最小总功率P为

闭合开关、S2，且把滑片滑至最左端时，电路中只有，此时总电阻最小，根据，则总功率最大，电路的最大总功率为
则该电路消耗的最大和最小功率之比为
故C正确，D错误。
故选C。
9．答案：电磁感应；振动
解析：铜棒是闭合电路的一部分导体，在磁场中切割磁感线运动时，导体中有感应电流产生，这种现象是电磁感应，最早是英国科学家法拉第发现的，该过程是机械能转化为电能的过程，利用该现象制成发电机。
停止拨动后，振动停止，声音渐渐消失，这说明声音是由于物体的振动产生的。
10．答案：轻小不带电；2.1×104
解析：衣物摩擦后带电会吸引轻小不带电物体，因此真丝的衣物干洗时需要除静电。
干洗后要熨烫，熨烫机将0.1kg的水从30℃被加热到80℃，此过程水吸收的热量
11．答案：省力；75
解析：图示的滑轮组，承重绳子为3根，可以更省力，但绳子端移动距离是提升物体高度的3倍，不能省距离，使用滑轮组要做额外功，所以不能省功。
在不计绳重及摩擦时，此过程滑轮组的效率
12．答案：断路；9
解析： 在x<5cm时，电压表串联到电路中，测电源电源电压，示数为3V，所以x＝5cm的地方滑动变阻器发生了断路。
分析电路可知和变阻器串联，电压表测变阻器电压。由图乙可知，x＝5cm时，电压表示数为2.7V。x＝10cm时，电压表示数为2.4V。已知滑片P每移动1cm，滑动变阻器阻值变化1Ω，设x＝5cm时，变阻器阻值为，则x＝10cm时，变阻器阻值为。电源电压恒为3V，根据串联分压原理，则有
①
②
联立①②，解得，。则当滑片位于最左端，变阻器阻值为0时，电路中电流最大，根据可知此时定值电阻R0功率最大，则定值电阻R0最大功率为
13．答案：500；2.5
解析：由图乙分析可知，整个过程分为以下几个阶段
A~B段，向容器和玻璃杯之间注水，直到玻璃杯受到的浮力恰好等于自身的重力，如图所示：
由题意可知，此时注入水的体积为500cm3，水的高度为5cm即0.05m，根据p=ρgh可知，水对容器B底部的压强为
p=ρgh=1.0×103kg/m3×10N/kg×0.05m=500Pa
且容器底面积与玻璃杯外底面积之差为
B~C段，继续向容器和玻璃杯之间注水，此时绳子开始拉伸，直至绳子完全伸直，绳子的长度为1cm，如图所示：
由题意可知，此时注入水的体积为200cm3，则容器的底面积为
则玻璃杯外底面积
S外=200cm2-100cm2=100cm2
由上述可知，在B点时，玻璃杯排开水的体积为
V排=S外h浸=100cm2×5cm=500cm3=5×10-4m3
玻璃杯的重力等于其受到的浮力
G杯=F浮=ρ水V排g=1.0×103kg/m3×5×10-4m3×10N/kg=5N
玻璃杯的质量为
C~D段，继续向容器和玻璃杯之间注水，直至水到达玻璃杯的顶部，如图所示：
由题意知，玻璃杯的高度为10cm，因此再次注入水的高度为
h=10cm+1cm-5cm-1cm=5cm
则注入水的体积为
V水=(S容-S外)h=100cm2×5cm=500cm3
D~E段，继续向玻璃杯内注水，直至水和玻璃杯的总重力等于受到的浮力时，玻璃杯开始下沉，如图所示：
E~F段，继续向玻璃杯内注水，直至水到达玻璃杯的顶部，如图所示：
由题意可知，此时注入水的总体积为1800cm3，综上可知，玻璃杯的体积为
V杯=S容×h杯-1800cm3=200cm2×10cm-1800cm3=200cm3
因此玻璃的密度为
14．答案：
解析：在光的反射现象中，反射角等于入射角，据此作出反射光线，作图如下：
15．答案：
解析：重力的方向竖直向下，作用在重心O点，如下图所示：
16．答案：（1）大小；（2）虚；（3）熔化；受热均匀；（4）固液共存态；晶体
解析：（1）用两支完全相同的蜡烛是为了探究像与物体的大小关系，因为实验中用B来代替A的像，B与A的像完全重合，说明A的像与A大小相等。
（2）实验中，在B的位置放一光屏，直接看光屏上没有蜡烛的像，说明平面镜所成的像是虚像，因为虚像在光屏上承接不到，实像在光屏上能承接到。
（3）蜡烛由固态变液态的过程，是熔化过程。
图乙中，用水浴法加热海波，能使海波受热更均匀。
（4）由图丙知，海波在熔化过程中，温度保持不变，有固定的熔化温度，属于晶体，熔化过程中的状态为固液共存态。
17．答案：（1）水平；右；（2）66.4；1.1；（3）偏大；②③④①；（4）；大
解析：（1）在使用天平时，需要将其放在水平的工作台上。
游码归零后，分度盘中指针偏左，应向右调节平衡螺母，才能让天平在水平位置平衡。
（2）②由图乙知，烧杯和液体的总质量
m1=50g+10g+5g+1.4g=66.4g
④由图丙知，量筒的分度值为1mL，示数为30mL=30cm3。液体的质量
m=m1-m0=66.4g=33.4g=33g
液体的密度
（3）由于烧杯中残留部分液体，导致所测的液体体积偏小，而质量测量是准确值，据知，测得的密度偏大。
为了避免烧杯中残留液体对实验的影响，应先测出烧杯和液体的总质量，将液体倒入量筒后，再测空烧杯的质量，合理的顺序为②③①④。
（4）密度计漂浮在水中，所受的浮力等于自身的重力，所以密度计的重力
密度计在待测液体中也处于漂浮，所以有
解得，待测液体的密度
在密度计与液面相平的位置标记刻度，越靠近底部配重的刻度所对应的密度值越大，因为此时排开液体的体积较小，而密度计所受的浮力不变等于自身的重力，据阿基米德原理知，所测液体的密度较大。
18．答案：（1）见解析；（2）右；（3）0.7；（4）大；温度；（5）<；（6）1.5；见解析
解析：（1）要测量灯泡的额定功率，需要将电压表并联在灯泡两端，电流表串联在电路中，测量电路中的电流，用滑动变阻器来调节灯泡两端的电压，与灯泡串联在电路，所以灯泡与电流表正接线柱相连的导线连接错误，应将与电流表正接线柱相连的一端改接到变阻器的右上接线柱上，作图如下：
（2）为了保护电路，闭合开关前，应将滑片置于变阻器阻值最大处，即图甲中变阻器的最右端。
（3）由图甲知，电流表选用小量程，分度值为0.02A，图乙中，电流表示数为0.28A。灯泡的额定功率
P=UI=2.5V×0.28A=0.7W
（4）由图丙知，随着电压及电流增大，但电流增加的越来越慢，即U与I的比值变大，灯丝的电阻变大。
灯泡两端的电压变大，引起灯丝温度升高，电阻随之变大，所以灯丝电阻实际上随温度变化而变化。
（5）由图丙知，当灯泡的实际电流为额定电流的一半，即为0.14A时，灯泡两端的电压为1.12V，此时的功率
P1=U1I1=1.12V×0.14A=0.1568W
而灯泡两端的电压为额定电压一半，即为1.25V时，通过的电流为0.15A，此时的功率
P2=U2I2=1.25V×0.15A=0.1875W
所以P1（6）实验电源为两节新干电池，电压为3V。当定值电阻的阻值为20欧，变阻器接入电路的阻值最大时，定值电阻两端的电压可达最小，设为U小，据串联电路的分压特点有
U小∶3V=20Ω∶(20Ω+20Ω)
解得定值电阻两端的最小电压U小=1.5V。
定值电阻两端的电压保持为1V不变，变阻器两端的电压为
U定=U-U滑=3V-1V=2V
当定值电阻接入电路的阻值最大时，变阻器需要接入电路的阻值最大，据串联电路的分压特点有
1V∶2V=20Ω∶R滑
解得，变阻器接入电路的最大阻值R滑=40Ω。所以更换一个最大阻值至少为40欧的滑动变阻器。
19．答案：（1）；（2）
解析：（1）轨道18号线行驶完一期工程全线的平均速度为
（2）测试阶段做匀速直线运动，受力平衡，牵引力等于阻力，则轨道18号线在匀速直线运动测试阶段的功率为
答：（1）轨道18号线行驶完一期工程全线的平均速度为；
（2）轨道18号线在匀速直线运动测试阶段的功率为。
20．答案：（1）600；（2）0.1；（3）50
解析：由图得，定值电阻R1与压敏电阻R2串联，电流表测量电路电流。
（1）当托盘中不放物体时，压力为0，电路中的总电阻是
（2）当握力器显示为600N时，压敏电阻R2阻值为70Ω，此时电路中的总电阻是
电路中的电流是
（3）将装有水的烧杯放在托盘上，握力计显示为120N；再用细线悬挂一个体积为5×10−3m3的金属块浸没在水中（水未溢出），托盘压力的变化量至少是
答：（1）当托盘中不放物体时，电路中的总电阻是600Ω；
（2）当握力器显示为600N时，电路中的电流是0.1A；
（3）将装有水的烧杯放在托盘上，握力计显示为120N；再用细线悬挂一个体积为5×10−3m3的金属块浸没在水中（水未溢出），如图乙所示，则托盘压力的变化量至少是50 N。
21．答案：（1）0.8A；（2）；（3）200V
解析：（1）只有内置风扇工作时，电路中的电流为
（2）分析电路图可知，当开关接在“2”和“3”之间时，、串联，此时总电阻较大，根据可知总功率较小，为保温挡，则总电阻为
则阻值为
（3）消耗的电能为
设实际电压为额定电压的倍，根据可知实际功率为额定功率的倍。原本加热挡时只有工作，则原本加热挡的额定功率为
则根据图丙则有
解得，则实际电压为
R2/Ω
550
490
430
370
310
250
200
150
100
70
···
F/N
0
50
100
150
200
250
300
400
500
600
···
