2021年江苏省盐城市东台市第二教育联盟中考物理一模试卷（解析版+原卷版）
展开
这是一份2021年江苏省盐城市东台市第二教育联盟中考物理一模试卷（解析版+原卷版），文件包含2021年江苏省盐城市东台市第二教育联盟中考物理一模试卷解析版docx、2021年江苏省盐城市东台市第二教育联盟中考物理一模试卷试卷版docx等2份试卷配套教学资源，其中试卷共26页， 欢迎下载使用。
1．（2分）下列能源中，属于可再生能源的是（ ）
【答案】B
【分析】从能源是否可再利用的角度可把能源分为可再生能源和不可再生能源。人类开发利用后，在现阶段不可能再生的能源，属于不可再生能源；指在自然界中可以不断再生、永续利用的能源，属于可再生能源。
【解答】解：A、石油属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源；
B、太阳能从自然界里源源不断的得到补充，属于可再生能源；
C、天然气属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源；
D、核能也不能在短时期内从自然界得到补充，属于不可再生能源。
故选：B。
2．（2分）我国的北斗卫星导航系统具有定位、导航和通信等功能，它传递信息是利用（ ）
【答案】C
【分析】导航仪是利用电磁波传递信息的，导航仪、地面端的中心控制系统、导航卫星间可以相互传递信息。
【解答】解：我国自行研制的北斗卫星导航系统具有定位、导航和通信等功能，它传递信息是利用的电磁波。
故选：C。
3．（2分）下列说法正确的是（ ）
【答案】D
【分析】（1）物质由气态变成液态的现象叫做液化；
（2）由液态变成气态的现象叫做汽化。
（3）蒸发吸热。
【解答】解：A、冬天戴眼镜的人从室外到室内，室内温度较高的水蒸气遇到温度较低的镜片液化成小水滴附着在镜片上，镜片会模糊看不清东西，故A错误；
B、用扇子扇沾有酒精的温度计的玻璃泡，酒精蒸发吸热温度计示数下降，酒精蒸发完后示数再升高直到和室温相等，故B错误；
C、冰棒周围温度较高的水蒸气遇到温度较低的冰棒液化成小水滴，形成“白气”，故C错误；
D、洗澡间内温度较高的水蒸气遇到温度较低的玻璃上液化成小水滴，形成水雾；过一段时间又没了，是水雾又变成了气态，是汽化现象，故D正确。
故选：D。
4．（2分）在下列实例中，用做功的方式来改变物体内能的是（ ）
【答案】B
【分析】知道改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程。
【解答】解：A、用热水袋暖手，手的温度升高，是热传递改变了物体的内能，不符合题意；
B、用手反复弯折铁丝，弯折处铁丝的温度升高，是手对铁丝做了功，属于做功改变物体的内能，符合题意；
C、在炉子上烧水，水的温度升高，是通过热传递改变物体的内能，不符合题意；
D、将冰块放入饮料中，饮料的温度降低，是热传递改变了物体的内能，不符合题意。
故选：B。
5．（2分）荡秋千的人从最高点向最低点摆动过程中速度变大，则他的（ ）
【答案】B
【分析】从动能和重力势能大小的影响因素进行判断：
（1）动能大小的影响因素：质量、速度。质量越大，速度越大，动能越大。
（2）重力势能大小的影响因素：质量、被举的高度。质量越大，高度越高，重力势能越大。
【解答】解：荡秋千的人从最高点向最低点摆动过程中，质量不变，速度变大，则动能增大；同时高度变小，则重力势能减小，故B正确。
故选：B。
6．（2分）下列四幅图中，可以用来说明发电机原理的是（ ）
【答案】D
【分析】发电机原理是电磁感应现象，即闭合电路中一部分导体在磁场中做切割磁感线运动，即发电机的原理图中没电源，有电源的实验装置图不是发电机。
【解答】解：A、是奥斯特实验，小磁针发针偏转说明通电导体周围有磁场，故A不符合题意；
B、是探究电磁铁的工作原理的实验，是验证电流的磁效应，故B不符合题意；
C、开关闭合后，电路中有电流，通电导体或线圈受到磁场力的作用发生运动，即通电导线在磁场中受力的作用，即是电动机的制作原理，故C不符合题意；
D、开关闭合后，在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，故D符合题意。
故选：D。
7．（2分）小华同学参观盐城海盐博物馆，看到一个放在玻璃罩中的展品A（可拍照），小华同学想用相机拍下来回家慢慢研究，展馆中的灯光比较暗，下列哪种方式拍照最清晰（ ）
【答案】C
【分析】根据不同反射面对光的反射效果不同，物体对光的反射可分为镜面反射和漫反射两类，镜面反射和漫反射都遵守光的反射定律。
①漫反射时反射光线射向各个方向，所以我们能从各个不同方向看到本身不发光的物体；②镜面反射后的光线射向同一方向，正好处在这一方向上时，获得的光线很强，其他方向上几乎没有反射光线。
【解答】解：展馆中的灯光比较暗，展品反射的光线很少，要想拍摄出清晰的展品图片，需要用闪光灯；
海盐展品上表面很平，当从①位置用闪光灯拍摄时，光线因发生镜面反射而沿垂直方向反射回去，照相机发生逆光无法得到清晰的图片，所以只能从②处斜向下拍。
故选：C。

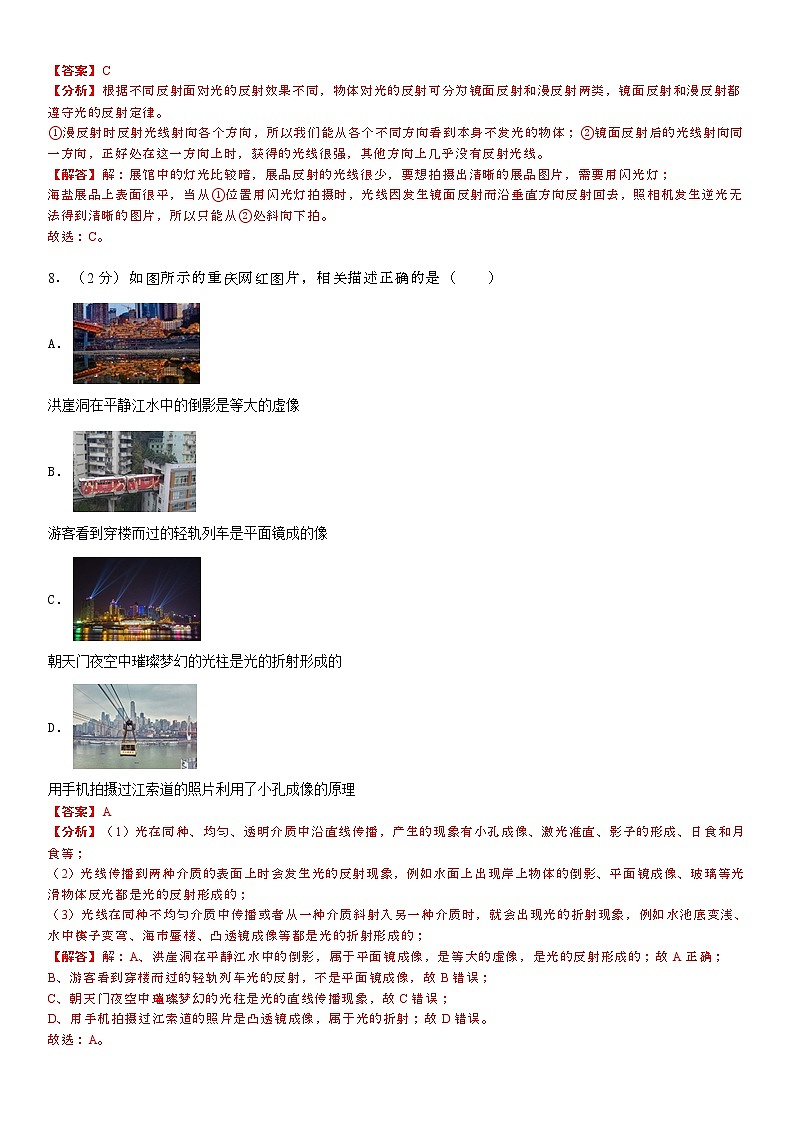

8．（2分）如图所示的重庆网红图片，相关描述正确的是（ ）
【答案】A
【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；
（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
（3）光线在同种不均匀介质中传播或者从一种介质斜射入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的；
【解答】解：A、洪崖洞在平静江水中的倒影，属于平面镜成像，是等大的虚像，是光的反射形成的；故A正确；
B、游客看到穿楼而过的轻轨列车光的反射，不是平面镜成像，故B错误；
C、朝天门夜空中璀璨梦幻的光柱是光的直线传播现象，故C错误；
D、用手机拍摄过江索道的照片是凸透镜成像，属于光的折射；故D错误。
故选：A。
9．（2分）探究活动中，掌握研究问题的方法非常重要．例如，探究声音的产生的条件时，将发声的音叉触及水面，水花四溅．以下活动中所用方法与上述研究方法相同的是（ ）
【答案】C
【分析】物理学中对于一些看不见摸不着的现象或不易直接测量的物理量，通常用一些非常直观的现象去认识或用易测量的物理量间接测量，这种研究问题的方法叫转换法。
【解答】解：探究声音的产生的条件时，将发声的音叉触及水面，水花四溅。通过水花四溅，知道发声体在振动，采用的是转换法。
A、在描述磁场时，引入磁感线用来描述磁场的强弱和方向，采用的是模型法。故A不符合题意；
B、研究平面镜成像时，为了比较像与物体的大小，选用两支相同的蜡烛，采用的是等效替代法。故B不符合题意；
C、液体温度计利用液柱长度的变化来显示温度高低，采用的是转换法。故C符合题意；
D、探究声音的传播时，将发声手机置于瓶内，不断抽出瓶内气体，听到的声音越来越小。在此基础上得到真空不能传声，采用的是推理法。故D不符合题意。
故选：C。
10．（2分）如图，电源电压不变，R为定值电阻，闭合开关S，向左移动滑片P的过程中（ ）
【答案】A
【分析】由图可知滑动变阻器与定值电阻R串联，当滑动变阻器的滑片向左移动时，连入电路中的电阻变大，电路中的电流变小，则电流表的示数变小，定值电阻R两端的电压变小，滑动变阻器两端的电压变大，电压表的示数变大。
【解答】解：滑动变阻器与定值电阻R串联，电流表测得的是电路中的电流，电压表测得的是滑动变阻器两端的电压。
当滑动变阻器的滑片向左移动时，连入电路中的电阻变大，则电路中的电流变小，电流表的示数变小；
由U=IR可知定值电阻R两端的电压变小，又因串联电路的总电压等于各段电路电压之和，电源电压不变，所以滑动变阻器两端的电压变大，则电压表的示数变大。
故选：A。
11．（2分）为方便黑夜开灯，家中可安装一种带有指示灯的开关，如图（a）所示。这种开关是由一个指示灯和一个开关S构成。将该开关和照明灯连入电路，如图（b）所示。当开关S断开时，照明灯不发光、指示灯发光；当开关S闭合时，电路中的照明灯正常发光、指示灯不发光。请根据以上工作特点，对有关电路元件进行判断，下列正确的是（ ）
【答案】A
【分析】（1）当开关S闭合时，电路为L2的简单电路，由照明灯正常发光、指示灯不发光可知那个灯泡为照明灯；当开关S断开时，L1与L2串联，根据灯泡的亮暗取决于实际功率的大小可知两灯泡的实际功率关系，根据串联电路的电流特点和P=I2R比较指示灯L1的电阻与照明灯泡L2的电阻关系；
（2）当开关S闭合时，电路为L2的简单电路，照明灯正常发光，其两端的电压和额定电压相等；当开关S断开时，L1与L2串联，指示灯两端的电压小于，但不能确定其是否正常发光；
（3）当开关S断开时，L1与L2串联，照明灯中有电流通过。
【解答】解：
（1）当开关S闭合时，电路为L2的简单电路；由“此时照明灯正常发光、指示灯不发光”可知，L2为照明灯，L1为指示灯，故B错误；
当开关S断开时，L1与L2串联，
因灯泡的亮暗取决于实际功率的大小，
所以，由“照明灯不发光、指示灯发光”可知，L1的实际功率大于L2的实际功率，
因串联电路中各处的电流相等，
所以，由P=I2R可知，指示灯L1的电阻大于照明灯L2的电阻，故A正确；
（2）当开关S闭合时，电路为L2的简单电路，照明灯正常发光，其额定电压为220V，
当开关S断开时，L1与L2串联，则指示灯两端的实际电压小于220V，但不能确定指示灯是否正常发光，所以，无法比较照明灯的额定电压与指示灯额定电压的关系，故C错误；
（3）当开关S断开时，L1与L2串联，照明灯中有电流通过，故D错误。
故选：A。
12．（2分）如图所示，电源电压恒定，定值电阻R0与滑动变阻器R串联，已知：R＞R0，在滑动变阻器的滑片P移动过程中，下列表示两电表读数I、U及R0和R消耗的电功率P0和PR分别随变阻器连入电路部分R的阻值变化的关系图线中，可能正确的是（ ）
【答案】D
【分析】（1）由电路图可知，定值电阻R0与滑动变阻器R串联，电压表测滑动变阻器R两端电压，电流表测电路中的电流，根据电阻的串联和欧姆定律得出电路中的电流，再根据欧姆定律得出电压表的示数；
（2）由P=I2R表示出两电阻的功率，根据电路特点分析解答。
【解答】解：
（1）由电路图可知，定值电阻R0与滑动变阻器R串联，电压表测滑动变阻器R两端电压，电流表测电路中的电流，
因串联电路中总电阻等于各分电阻之和，所以电路中的电流：I=U/（R+R），
据此可知，因U、R0不变，电流I随R增大而减小，且变阻器接入阻值越来越大时，电路中的电流减小得比较缓慢，故A错误；
电压表的示数：UV=IR=U/（R+R）×R=U/(R0/R+1)，
所以，U一定，且R越增大时，电压表的示数越来越接近电源的电压（即电压表示数应增大得越来越缓慢），故B错误；
（2）R0消耗的功率：P0=I2R0，则P0与I是二次函数关系，图象应该是抛物线的一段（即曲线的一段），但图C中P0-R的图象是一次函数，故C错误；
R消耗的功率：PR=I2R=（UR+R）2R=U2R/(R0+R)2=U2R(R+-R)2+4R0R=U2/[(R0−R)2/R+4R0]；
当R=R0时，PR有最大值；由上面关系式可知，PR先随R的增大而增大，PR达到最大值后，PR随R的增大而减小，故D正确。
故选：D。
二、填空题：本题共8小题，每空1分，共24分．
13．（3分）温度一定时，声波在不同介质中的传播速度是_____________的（选填“相同”或“不同”）。如图蒙住双眼的小王能辨别周围同学的声音，这是因为不同人声音的_____________不同，同时还可以根据声音的_____________来判断周围同学离他的远近（均选填“响度”、“声调”或“音色”）。
【答案】见试题解答内容
【分析】（1）声音需要靠介质来传播，声音在不同介质中传播的速度是不同的，同一种介质中，温度对声音的传播速度有影响。
（2）音色反映了声音的品质和特色，不同发声体的材料、结构不同，发出声音的音色也就不同。
（3）响度指声音的大小，跟物体的振幅、距声源的距离、分散程度有关。
【解答】解：（1）声音需要介质来传播，不同的介质中，声音传播的速度是不同的，一般情况下，声音在固体中传播得最快，在气体中传播的最慢；同一种介质中，温度不同时声音的传播速度也不同。
（2）音色反映了声音的品质和特色，不同发声体的材料、结构不同，发出声音的音色也就不同。我们能辨别不同的人的声音是因为他们发出声音的音色不同。
（3）声音的响度跟发声体的振幅（振动的幅度）和距离发声体的远近有关，因此蒙住双眼的小王能根据声音的响度来判断周围同学离他的远近。
故答案为：不同；音色；响度。
14．（3分）如图所示，在“模拟雨的形成”实验中，用酒精灯对装有水的烧瓶加热一段时间后，发现烧瓶中水量减少，这是由于水_____________造成的（填物态变化名称），该变化过程需要_____________（吸热/放热），若要使“雨”下的更大，实验中金属盘中最好放些_____________（热水/冷水/冰块）。
【答案】见试题解答内容
【分析】物质从液态变为气态叫汽化，汽化吸热；物质从气态变为液态叫液化，液化放热。
【解答】解：
当用酒精灯给烧瓶中的水加热时，瓶中的水吸热会发生汽化现象，水变成水蒸气，瓶内的水减少，汽化吸热；
液化过程要向低温物体放热，所以要使“雨”下得更大，必须使金属盘底保持低温，可以在金属盘中放入冰块。
故答案为：汽化；吸热； 冰块。
15．（3分）制作简易针孔照相机时，小华把圆通插入底部中央开有小孔的易拉罐中，如图所示，圆筒上应使用_____________（透明/不透明/半透明）薄纸制成光屏，把“照相机正对着点燃的蜡烛光屏上会看到烛焰的像，这是由于光的_____________形成的，若发现烛焰的像偏向光屏下方，要使像成在光屏中央，应将蜡烛向_____________（上/下）移动。
【答案】见试题解答内容
【分析】物体发出或反射的光通过小孔后，在小孔后面的光屏上形成倒立的实像，这就是小孔成像。成像的原理是光的直线传播。
【解答】解：（1）为了便于观察像，圆筒上应使用半透明薄纸制成光屏；
（2）蜡烛在塑料薄膜上所成的像是倒立的实像，属于小孔成像，其成像的原理是光的直线传播；
（3）由于小孔成像所成的像上下颠倒、左右相反，若发现烛焰的像偏向光屏下方，要使像成在光屏中央，应将蜡烛向下移动。
故答案为：半透明；直线传播；下。
16．（3分）手电筒的构造如图所示，电源为两节干电池，当旋紧电筒的后盖时弹簧的弹性势能_____________（变大/不变/变小）。小灯泡正常发光时，电能转化为_____________能和光能，此时电路处于_____________（断路/短路/通路）状态。
【答案】见试题解答内容
【分析】（1）弹性势能的大小与弹性形变的程度有关，弹性形变越大，弹性势能也就越大；
（2）小灯泡工作时将电能转化为内能和光能；
（3）电路的三种状态是通路、短路和断路。即处处连通的电路叫做通路；某处断开的电路叫做断路，也叫开路；短路是将导线直接接在电源正负两极上的电路。
【解答】解：当旋紧电筒的后盖时，弹簧的弹性形变变大，所以弹性势能变大；
手电筒工作时，小灯泡发热发光，将电能转化为内能和光能；
此时电流接通，有电流通过小灯泡，所以电路为通路。
故答案为：变大；内；通路。
17．（3分）2016年9月15日我国用火箭成功发射“天宫二号”空间实验室。火箭以液态氢为燃料，是因为氢的_____________（比热容/热值）高。“天宫二号”上的太阳能电池帆板能将太阳能转化为_____________能。“天宫二号”有一整套燃料加注装置，若补充热值为1.4×108J/kg的燃料50kg，则这些燃料完全燃烧放出的热量为_____________J。
【答案】见试题解答内容
【分析】（1）热值是指1千克的某种燃料完全燃烧后释放的能量，热值越大的燃料在完全燃烧相同质量的燃料时，释放出的热量越多，所以在选择火箭燃料时首先应该考虑燃料热值的大小。
（2）太阳能电池帆板能将太阳能转化为电能；
（3）根据Q=mq算出燃料完全燃烧放出的热量。
【解答】解：（1）发射天宫二号的火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的燃料时，氢燃料可以释放出更多的热量；
（2）“天宫二号”上的太阳能电池帆板能将太阳能转化为电能；
（3）50kg的燃料完全燃烧放出的热量：Q=mq=1.4×108J/kg×50kg=7×109J。
故答案为：热值；电；7×109。
18．（3分）在“探究动能大小与哪些因素有关”的实验中，让质量不同的小车从同一斜面的同一高度由静止滑下，撞击木块，这是为了研究_____________对动能大小的影响，得出的结论是_____________；小车最终静止，在这一过程中，小车的机械能_____________（变大/变小/不变）。
【答案】见试题解答内容
【分析】（1）利用控制变量法研究问题时，研究和什么因素的关系，就要控制其他因素不变，改变被研究因素。
（2）物体在运动过程中如果不考虑摩擦阻力，则机械能守恒；如果受到摩擦阻力，则其机械能有一部分转化为内能，机械能总量变小。
【解答】解：
（1）让质量不同的小车从斜面的同一高度由静止滑下，小车到达水平面的速度相同，由题意知，质量不同，所以是为了探究质量对动能大小的影响；可得速度一定时，质量越大，动能越大；
（2）小车在滑动过程中受到摩擦力，一部分机械能转化成内能，所以其机械能总量变小。
故答案为：质量；速度一定时，质量越大的物体动能越大；变小。
19．（3分）家庭电路用电器漏电时，通过火线与零线的电流不相等，漏电保护器中检测装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用。漏电保护器中另有试验电路，由开关S与电阻R组成，如图，电路正常时用电器两端的电压为_____________V．当开关S_____________（断开/闭合）时就能模拟用电器漏电，此时通过A、B两处的电流IA_____________（＞/=＜）IB。
【答案】见试题解答内容
【分析】（1）家庭电路的电压是220V；
（2）据题目中漏电保护器的原理分析即可判断；
【解答】解：家庭电路的电压是220V，据题意可知，家庭电路用电器漏电时，通过火线与零线的电流不相等，漏电保护器中检测装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用；故当开关S闭合时能模拟用电器的漏电情况，即此时AB两处电流是不相等的，A处电流小于B处电流，相当于漏了电。
故答案为：220；闭合；＜。
20．（3分）小明在乐购超市看到：电梯上有人时运动得快，没人时运动得慢。如图是小明上网搜索到的这种电梯的部分控制电路（R是一个压敏电阻），并进行了如下分析：有人走上电梯后，压敏电阻的阻值减小，电磁铁的磁性变_____________（选填“强”或“弱”），使衔铁与触点_____________ （选填“1”或“2”）接触，通过电动机的电流_____________ （选填“变大”或“变小”），电动机转速变快，使电梯运动变快。
【答案】见试题解答内容
【分析】左侧为压敏电阻与电磁铁串联的控制电路，右侧为带动电梯运动的电动机工作电路，当衔铁与触点1接触时，R1与电机串联，当衔铁与触点2接触时，电阻R1被短路，电动机两端电压增大。
【解答】解：当有人走上电梯后，压敏电阻的阻值减小，控制电路中电流增大，电磁铁磁性变强，则衔铁被吸下，与触点2接触，则电阻R1被短路，电动机两端电压增大为电源电压，通过电动机的电流变大，电动机转速变快，使电梯运动变快。
故答案为：强；2；变大。
三、解答题：本题共9小题，共52分．解答24题、25题要有解题过程
21．（2分）按要求作图：
请作出图中杠杆所受阻力F2的示意图，动力F1的力臂l；
【答案】见试题解答内容
【分析】（1）画力臂的方法：首先确定支点；然后找到动力和阻力，并用虚线延长动力和阻力的作用线；用虚线做支点到动力作用线和阻力作用线的垂线。
（2）阻力F2是物体A对杠杆的拉力，先找出阻力作用点，然后过作用点作竖直向下的阻力。
【解答】解：
由图可知支点是O点，从O点向动力F1的作用线作垂线，支点到垂足的距离就是动力臂L。
阻力F2是物体A对杠杆的拉力，其方向竖直向下。如图所示：
22．（2分）根据平面镜成像的特点，在图中画出物体AB在平面镜中所成的像A'B'。
【答案】见试题解答内容
【分析】平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像。
【解答】解：分别作出物体AB的端点A、B关于平面镜的对称点A'、B'，用虚线连接A'、B'即为AB在平面镜中的像。如图所示：
23．（2分）如图为一个通电螺线管，标出小磁针的N极并用箭头画出磁感线的方向。
【答案】见试题解答内容
【分析】根据电源的正负极和线圈的绕向，利用安培定则可以确定螺线管的N、S极，根据磁极间的相互作用可确定小磁针的N、S极，再利用磁感线的特点即可确定磁感线的方向。
【解答】解：根据电源的正负极可以确定电流从螺线管的左端流入，右端流出；再根据螺线管的绕向，结合安培定则即可确定螺线管的右端为N极，左端为S极；
由磁极间的相互作用可确定小磁针的右端为N极，左端为S极；
在磁体的周围，磁感线从磁体的N极出发回到S极，由此可以确定图中磁感线的方向向左，如图所示。
24．（6分）在小型建筑工地，常用简易的起重设备竖直吊运建筑材料，其工作原理相当于如图所示的滑轮组。某次将总重G为4000N的砖块匀速吊运到高为5m的楼上，用时20s，卷扬机提供的拉力F为2500N．求在此过程中：
（1）有用功；
（2）拉力F的功和功率；
（3）滑轮组的机械效率。
【答案】见试题解答内容
【分析】由图知，使用滑轮组承担物重的绳子股数n=2，则s=2h；
（1）知道物体重，求出物体上升的高度，利用功的公式W=Gh计算有用功；
（2）知道拉力，求出拉力端移动的距离，利用功的公式W=Fs求拉力做功，再利用功率公式求拉力做功的功率；
（3）利用机械效率的公式求滑轮组的机械效率。
【解答】解：
（1）W有用=Gh=4000N×5m=20000J，
（2）由图知，n=2，则s=2h=10m，
W总=Fs=2500N×10m=25000J，
P=W总/t==1250W；
（3）η=W有用/W总==80%。
答：（1）拉力所做的有用功为20000J；
（2）拉力做功为25000J，拉力做功功率为1250W；
（3）该滑轮组的机械效率为80%。
25．（9分）小明在综合实践活动中设计了如图所示调光灯电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为6V。闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I-U关系图像如图所示。（电阻丝AB的阻值不随温度变化）求：
（1）小灯泡的额定功率；
（2）电阻丝AB的阻值；
（3）当灯泡消耗的功率为2.25W，此时AB连入的阻值为多少。
【答案】（1）小灯泡的额定功率为6W；
（2）电阻丝AB的阻值为9Ω；
（3）当灯泡消耗的功率为2.25W，此时AB连入的阻值为4Ω。
【分析】（1）从图像上找到灯泡的额定电压对应的电流，根据公式P=UI求出灯泡的额定功率。
（2）从图像上找到当AB完全接入电路时，灯泡对应的电压和电流，因为电阻AB与灯泡串联，从而得出通过电阻AB的电流，根据串联分压的特点求出AB两端的电压，根据欧姆定律求出电阻丝AB的阻值。
（3）由图像可知，当小灯泡两端的电压为3V时，灯泡消耗的电功率为2.25W，并读出此时电路中的电流；根据串联电路的电压特点求出滑动变阻器两端的电压，根据欧姆定律求出滑动变阻器接入电路的电阻值。
【解答】解：（1）当滑片P在B端时，由图得知电源电压与小灯泡额定电压相等为6V，对应的电流为1A；
所以小灯泡的额定功率：PL=ULIL=6V×1A=6W；
（2）当滑片P在A端时，由图得小灯泡两端的电压为1.5V，电流I小=0.5A；
由于R与L串联，则电阻丝两端电压：U丝=6V-1.5V=4.5V
由欧姆定律得电阻丝AB的电阻：R=U丝/I小==9Ω；
（3）由图知，当灯L消耗的P=2.25W时，小灯泡两端的电压UL=3V，IL=0.75A，
如下图所示：
滑动变阻器接入电路的电阻R滑=(U−UL)/IL=(6V−3V)/0.75A=4Ω。
答：（1）小灯泡的额定功率为6W；
（2）电阻丝AB的阻值为9Ω；
（3）当灯泡消耗的功率为2.25W，此时AB连入的阻值为4Ω。
26．（6分）小天用图示装置探究“光的反射规律”，请在下列空格中填写适当内容：
（1）图1中反射角是_____________度；
（2）当图1中入射光线EO绕O点逆时针转动时，反射光线绕O点_____________（顺时针/逆时针）转动；
（3）小天让光沿FO方向入射，发现反射光沿OE方向射出，说明在反射现象中_____________；
（4）将纸板NOF向后折，在纸板NOF上_____________（选填“能”或“不能”）看到反射光线，此时反射光线_____________（仍然/不）存在，这说明了_____________。
【答案】见试题解答内容
【分析】光的反射定律内容是：反射光线、入射光线和法线都在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角；反射时光路是可逆的。结合实验中的操作和现象可做出解答。
【解答】解：（1）由图1知EO是入射光线，则OF是反射光线。入射角是入射光线与法线的夹角，所以入射角为44°，反射角等于入射角，也为44°；
（2）当图1中入射光线EO绕O点逆时针转动时，所以入射角变大，此时反射角也变大，所以反射光线绕O点顺时针转动；
（3）让光沿FO方向入射，发现反射光沿OE方向射出，说明在反射现象中光路是可逆的；
（4）因为反射时，反射光线、入射光线和法线在同一平面内，所以在实验过程中，将纸板向前或向后折，此时在纸板NOF上将不能看到反射光线，但反射光线仍然是存在的。
故答案为：（1）44；（2）顺时针；（3）光路是可逆的；
（4）不能；仍然光反射时，反射光线、入射光线和法线在同一平面内。
27．（7分）在“探究水的沸腾”的实验中：
（1）甲图是实验中某时刻温度计的示数，读数如图所示，为_____________℃。
（2）当水中有大量的气泡产生，且在上升过程中体积逐渐_____________，直至水面破裂，说明水开始沸腾。
（3）当水温上升到80℃时，每隔0.5min记一次温度计的示数直至沸腾一段时间，绘制出温度随时间的变化图象（如图乙）。根据图象可知水的沸点为_____________℃；根据图象可知：沸腾前水温变化快慢的特点是_____________，形成这种特点的主要原因是_____________。
（4）小明、小华与小红在同一小组做实验，小明与小华分工合作，小明计时，小华读出温度并记录数据，并绘制了图乙所示的温度随时间变化的图象。而小红独自计时、读取温度并记录数据。他们同时按下秒表并且每隔0.5min记录一次温度计的示数，小红每次读数都比小华迟6s，请你在图乙中，绘制出小红所测数据的大致图象。
【答案】见试题解答内容
【分析】（1）明确温度计的最小分度值，读出示数；
（2）当水沸腾时，水中形成大量的气泡上升到水面破裂开来，里面的水蒸气散发到空气中；
（3）根据图象及水沸腾时的特点判断出水的沸点；且水沸腾时，吸热但温度不变；
（4）水沸腾前，加热时间越长，水吸收的热量越多，升高的温度越高。
【解答】解：
（1）温度计的分度值是1℃，温度计的示数是89.5℃；
（2）当看到水中有大量气泡不断上升、变大，到水面破裂开来，里面的水蒸气散发到空气中，就表明水沸腾了；
（3）由图象知，水在沸腾过程中温度保持99℃不变，所以水沸腾时的温度为99℃；沸腾前水温变化快慢的特点是先快后慢，形成这种特点的主要原因是温度升高，加快汽化，与环境的温差变大，加快散热；
（4）小红每次读数都比小华迟6s，则小红所绘的温度比小华所绘的温度高，小红的图象在小华的左边；
故答案为：（1）89.5； （2）变大；
（3）99；先快后慢；水温度越高与外界温差越大，散发出的热量越多，升温变慢；（4）如上图。
28．（8分）在“测量小灯泡的功率”实验中，小灯泡的额定电压为2.5V。
（1）实验电路如图甲，电路中部分连接不合理，但只需改动一根导线，即可使电路甲连接正确。请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法。
（2）闭合开关前，图甲中滑动变阻器的滑片P应位于_____________（选填“左”或“右”）端。
（3）移动滑动变阻器的滑片，使电压表的示数为2.5V，此时电流表示数如图乙所示，其值为_____________A，小灯泡的额定功率为_____________W。
（4）连好电路后，闭合开关，小明发现移动滑动变阻器滑片P，小灯泡不发光，电压表的示数为零，进一步观察并检查电路，发现电压表、电流表、导线及其连接均完好。针对电路中出现的小灯泡不发光的故障现象，他提出了如下猜想：①小灯泡短路；②小灯泡的灯丝断了；③滑动变阻器断路。根据故障现象，猜想_____________（填序号，下同）是错误的。观察到电流表有示数，则猜想_____________是正确的。
（5）小华所在小组不慎将电流表损坏，老师给他们小组增加了一个阻值为10Ω的定值电阻R0和两只开关。请他们设计一个电路，来测量额定电压2.5V小灯泡的额定功率。请你帮他们设计出电路图画在方框内，并简要说明实验方案。
实验方案：_____________。
【答案】（1）见上图；
（2）左；
（3）0.26；0.65；
（4）②；①；
（5）见上图；①①连接如图所示电路，闭合S、S1，断开S2，移动滑片使电压表示数为2.5V；
②闭合S、S2，断开S1，保持滑片不动，读出电压表示数为U；
灯的额定功率：P=ULI=2.5V×(U−2.5V)/10Ω。
【分析】（1）电压表在使用时应尽可能使用小量程，由此根据灯泡额定电压分析再改接电路的连接；
（2）为了保护电路，闭合开关前，滑动变阻器的滑片P应位于阻值最大处；
（3）由图乙读出灯泡正常发光时的电流，由P=UI计算小灯泡的额定功率；
（4）对每个猜想所出现的现象逐一分析，确定与题目条件不符合与相符合的猜想；
（5）若该电路中没有电流表，电压表和定值电阻应起到测量电流的作用，故将灯与定值电阻串联后再与变阻器串联；
要测灯的额定功率，首先使灯正常发光，先将电压表与灯并联，通过移动滑片的位置，使灯的电压为额定电压；保持滑片位置不动，通过开关的转换，使电压表测灯与定值电阻的电压，因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，可求出此时定值电阻R0的电压，由欧姆定律可求出灯的额定电流，根据P=UI可求出灯的额定功率。
【解答】解：（1）小灯泡标有“2.5V”字样，即其额定电压为2.5V，所以电压表应使用0-3V量程，由此改接电路如图所示：
（2）为了保护电路，闭合开关前，滑动变阻器的滑片P应位于阻值最大处，即最左端；
（3）由图乙知，电流表使用0-0.6A量程，分度值0.02A，电压表的示数为2.5V时灯泡正常发光，此时电流表示数为0.26A，
小灯泡的额定功率为：P=UI=2.5V×0.26A=0.65W；
（4）①连接好电路后，闭合开关，移动滑动变阻器滑片P，如果小灯泡短路，小灯泡不发光，相当于一根导线，电压表示数为0，电流表有示数，这种情况可能；
②如果小灯泡的灯丝断了，灯泡不发光，电压表与电源连通测电源电压，电压表示数接近电源电压，这种情况不可能；
③如果滑动变阻器断路，整个电路断路中，电压表、电流表均无示数，小灯泡不发光，这种情况可能；
所以，连接好电路后，闭合开关，小明发现移动滑动变阻器滑片P，电路中出现小灯泡不发光，电压表示数为零，猜想②是错误的；
若观察到电流表有示数，则猜想①是正确的；
（5）根据分析，电路图如下图所示：
实验方案：
①连接如图所示电路，闭合S、S1，断开S2，移动滑片使电压表示数为2.5V；
②闭合S、S2，断开S1，保持滑片不动，读出电压表示数为U；
③在②中，电压表测灯与定值电阻的总电压，因电路的连接及各电阻大小和电压不变，
根据串联电路电压的规律和欧姆定律，灯的额定电流为：
I=(U−2.5V)/R0=(U−2.5V)/10Ω，
灯的额定功率：P=ULI=2.5V×(U−2.5V)/10Ω。
故答案为：（1）见上图；
（2）左；
（3）0.26；0.65；
（4）②；①；
（5）见上图；①连接如图所示电路，闭合S、S1，移动滑片使电压表为2.5V；
②断开S1闭合S2，读出电压表示数为U；
灯的额定功率：P=ULI=2.5V×(U−2.5V)/10Ω。
29．（10分）阅读短文，回答问题：
盐城因为高铁的建成融入上海“一小时经济圈”和北京“一日商务圈”。如图甲是建成后的火车站站台上的高速列车，高铁的设计速度可达350km/h。除了在速度方面的优势以外，高速列车更加安全舒适，服务更加的人性化。如窗玻璃采用双层玻璃，乘坐时感觉到噪音很小。卫生间水龙头自动放水、热风干手机自动吹风。车厢之间的门可以自动开关，兴趣小组在观看了高铁的自动感应门后，自己设计了一个简易“光电感应门”（电路原理如图乙）。其中“控制电路”由光敏电阻R、电磁铁（线圈阻值R0=15Ω）、电源U=6V、开关等组成；“工作电路”由工作电源、电动机、导线等组成。兴趣小组的设计思想：当光敏电阻接收到的光照减弱到一定程度时，工作电路接通，电动机启动。
高铁上还有很多地方应用了比较新进的技术，例如受电弓（如图丙）。受电弓是电力牵引机车从接触网取得电能的电气设备，安装在机车或动车车顶上。受电弓可分单臂弓（如图丙）和双臂弓两种，均由滑板、上框架、下臂杆（双臂弓用下框架）、底架、升弓弹簧、传动气缸、支持绝缘子等部件组成。受流质量（获得的电流大小）取决于受电弓和接触网之间的相互作用。为保证牵引电流的顺利流通，受电弓和接触线之间必须有一定的接触压力。如果受电弓升的高度太低，力太小（如图丁（3），会增加离线率；如果升的高度太高，力太大（如图丁（1），会使滑板和接触线间产生较大的机械磨耗。因此弓网接触压力必须在一定范围内波动。接触网沿线各点的刚度不同，使接触导线在受到受电弓接触压力作用时产生不同程度的上升，从而使受电弓在机车运行中产生上下振动。
（1）下列说法中，不正确的是_____________。
A．旅客隔着窗玻璃看到窗外的站台，是光的折射形成的虚像
B．超长无缝钢轨，可减少轮和轨之间的缝隙碰撞发声，是在声源处减弱噪声
C．车窗采用双层玻璃，是在人耳处减弱噪声
D．行李架正上方都装有小平面镜，方便乘客观察行李架，是利用了光的反射
（2）动车组安装的热风干手机，手靠近时能自动启动，利用了_____________（选填“红外线”、“可见光”或“紫外线”）传感器。
（3）受电弓滑板应选用的材料应满足_____________。
A．导电性差 B．硬度小 C．密度大 D．表面较光滑
（4）如图乙，已知该光敏电阻的阻值R与光强E之间的一组实验数据如表所示：（“光强”表示光强弱的程度，符号为E，单位为cd。）
闭合电键S，如果当线圈中的电流大于或等于200mA时，继电器的衔铁被吸合，则光敏电阻接收到的光照强度需要在_____________cd以上。
（5）受电弓的获得的电流大小随压力的增大而增大，如果受电弓的高度不变，接触网各点对受电弓施加的力不同，从而导致电流大小随时间发生如图戊中（A）的变化。为保证获得的电流大小稳定（如图戊中的B），受电弓高度变化的图像_____________。
【答案】（1）C；（2）红外线；（3）D；（4）2.4；（5）D。
【分析】（1）根据光学和声现象的基础知识，分析解答；
（2）传感器是一种检测装置，能感受到被测量的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出；
（3）根据受电弓滑板的作用分析；
（4）根据表格中的数据得出光照强度与电阻之间的关系；根据电路中的电流和电源电压，求出总电阻，然后求出光敏电阻的阻值，根据光照强度与电阻之间的关系求出光敏电阻的阻值；
（5）受电弓的获得的电流大小随压力的增大而增大，当受电弓高度升高时，压力变大，电流变大；据此分析。
【解答】解：（1）A、旅客隔着窗玻璃看到窗外的站台，是光的折射形成的虚像，故A正确；
B、超长无缝钢轨，可减少轮和轨之间的缝隙碰撞发声，是在声源处减弱噪声，故B正确；
C、车窗采用双层玻璃，是在传播过程中减弱噪声，故C错误；
D、行李架正上方都装有小平面镜，方便乘客观察行李架，是平面镜成像，是利用了光的反射，故D正确；
故选C；
（2）红外线的显著特点是热作用强，对温度比较敏感，一般人体都有恒定的体温，一般在37℃，此时会发出特定波长的红外线，当手靠近时动车组安装的热风干手机时，利用红外线传感器能使热风干手机自动启动；
（3）由题意可知：
A、受电弓是电力牵引机车从接触网取得电能的电气设备，故受电弓滑板的导电性能要好，故A错误；
BD、如果受电弓升的高度太低，力太小，会增加离线率；如果升的高度太高，力太大，会使滑板和接触线间产生较大的机械磨耗，所以受电弓滑板需要用硬度大、表面光滑的材料制成，故B错误，D正确；
C、由于文中没有提到密度对受电弓滑板的影响，故C错误；
（4）由表格中的数据可知，光照强度与光敏电阻的阻值是成反比的；
电路中的电流I=200mA=0.2A时，继电器的衔铁被吸合；
根据欧姆定律可知，此时电路的总电阻为：R=U/I=6V/0.2A=30Ω；
线圈阻值R0=15Ω，则光敏电阻此时的阻值为：R'=R-R0=30Ω-15Ω=15Ω；
由表格中的实验数据可知，当光敏电阻阻值为36Ω时，光照强度为1.0cd；当光敏电阻的阻值为15Ω时，电阻变为原来的36Ω/15Ω倍，则光照强度变为原来的36Ω/15Ω倍，即光照强度为：36Ω/15Ω×1.0cd=2.4cd；
（5）为了使电流象B图像一样保持稳定，由图A可知，0到t1时刻的电流过小，应增大高度；t1时刻电流达到规定值；t1到t2时刻的电流过大，应减小高度；t2到t3时刻电流过小，应增大高度；t3时刻最小；从t3到t4时刻的电流过小，应增大高度；经过t4时刻后，是循环往复的；由图可知，故D正确。
故答案为：（1）C；（2）红外线；（3）D；（4）2.4；（5）D。
A．石油
B．太阳能
C．天然气
D．核能
A．超声波
B．次声波
C．电磁波
D．可见光
A．冬天戴眼镜的人从室外到温暖的室内镜片变得模糊，一定是凝华现象
B．用扇子扇沾有酒精的温度计的玻璃泡，其示数将一直下降
C．冰棍周围冒白气是汽化现象
D．洗澡间的玻璃上有水雾过一段时间又没了，发生的物态变化是先液化后汽化
A．用热水袋暖手，手温度升高
B．用手反复弯折铁丝，弯折处铁丝的温度升高
C．在炉子上烧水，水的温度升高
D．将冰块放入饮料中，饮料的温度降低
A．重力势能增加，动能不变
B．重力势能减小，动能增加
C．重力势能减小，动能减少
D．重力势能不变，动能增加
A．
B．
C．
D．
A．从1处向下拍，且用闪光灯
B．从1处向下拍，不用闪光灯
C．从2处斜向下拍，且用闪光灯
D．从2处斜向下拍，不用闪光灯
A．
洪崖洞在平静江水中的倒影是等大的虚像
B．
游客看到穿楼而过的轻轨列车是平面镜成的像
C．
朝天门夜空中璀璨梦幻的光柱是光的折射形成的
D．
用手机拍摄过江索道的照片利用了小孔成像的原理
A．在描述磁场时引入了磁感线
B．探究平面镜成像特点时，用等大的两个棋子探究像与物的大小关系
C．测量人体体温时，利用体温计内水银柱的长度变化来显示人体的温度高低
D．探究声音的传播时，将发声手机置于瓶内，不断抽出瓶内气体，听到的声音越来越小
A．电压表示数变大。电流表示数变小
B．电压表示数变小，电流表示数变大
C．电压表示数变大，电流表示数变大
D．电压表示数不变，电流表示数变小
A．灯L1的电阻比L2大
B．图（b）电路中的灯L1是照明灯
C．照明灯的额定电压小于指示灯的额定电压
D．当开关S断开时，照明灯中没有电流通过
A．
B．
C．
D．
实验次数
1
2
3
4
5
6
光强E/cd
1.0
2.0
3.0
4.0
5.0
6.0
光敏电阻R/Ω
36.0
18.0
12.0
9.0
7.2
6.0
1．（2分）下列能源中，属于可再生能源的是（ ）
【答案】B
【分析】从能源是否可再利用的角度可把能源分为可再生能源和不可再生能源。人类开发利用后，在现阶段不可能再生的能源，属于不可再生能源；指在自然界中可以不断再生、永续利用的能源，属于可再生能源。
【解答】解：A、石油属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源；
B、太阳能从自然界里源源不断的得到补充，属于可再生能源；
C、天然气属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源；
D、核能也不能在短时期内从自然界得到补充，属于不可再生能源。
故选：B。
2．（2分）我国的北斗卫星导航系统具有定位、导航和通信等功能，它传递信息是利用（ ）
【答案】C
【分析】导航仪是利用电磁波传递信息的，导航仪、地面端的中心控制系统、导航卫星间可以相互传递信息。
【解答】解：我国自行研制的北斗卫星导航系统具有定位、导航和通信等功能，它传递信息是利用的电磁波。
故选：C。
3．（2分）下列说法正确的是（ ）
【答案】D
【分析】（1）物质由气态变成液态的现象叫做液化；
（2）由液态变成气态的现象叫做汽化。
（3）蒸发吸热。
【解答】解：A、冬天戴眼镜的人从室外到室内，室内温度较高的水蒸气遇到温度较低的镜片液化成小水滴附着在镜片上，镜片会模糊看不清东西，故A错误；
B、用扇子扇沾有酒精的温度计的玻璃泡，酒精蒸发吸热温度计示数下降，酒精蒸发完后示数再升高直到和室温相等，故B错误；
C、冰棒周围温度较高的水蒸气遇到温度较低的冰棒液化成小水滴，形成“白气”，故C错误；
D、洗澡间内温度较高的水蒸气遇到温度较低的玻璃上液化成小水滴，形成水雾；过一段时间又没了，是水雾又变成了气态，是汽化现象，故D正确。
故选：D。
4．（2分）在下列实例中，用做功的方式来改变物体内能的是（ ）
【答案】B
【分析】知道改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程。
【解答】解：A、用热水袋暖手，手的温度升高，是热传递改变了物体的内能，不符合题意；
B、用手反复弯折铁丝，弯折处铁丝的温度升高，是手对铁丝做了功，属于做功改变物体的内能，符合题意；
C、在炉子上烧水，水的温度升高，是通过热传递改变物体的内能，不符合题意；
D、将冰块放入饮料中，饮料的温度降低，是热传递改变了物体的内能，不符合题意。
故选：B。
5．（2分）荡秋千的人从最高点向最低点摆动过程中速度变大，则他的（ ）
【答案】B
【分析】从动能和重力势能大小的影响因素进行判断：
（1）动能大小的影响因素：质量、速度。质量越大，速度越大，动能越大。
（2）重力势能大小的影响因素：质量、被举的高度。质量越大，高度越高，重力势能越大。
【解答】解：荡秋千的人从最高点向最低点摆动过程中，质量不变，速度变大，则动能增大；同时高度变小，则重力势能减小，故B正确。
故选：B。
6．（2分）下列四幅图中，可以用来说明发电机原理的是（ ）
【答案】D
【分析】发电机原理是电磁感应现象，即闭合电路中一部分导体在磁场中做切割磁感线运动，即发电机的原理图中没电源，有电源的实验装置图不是发电机。
【解答】解：A、是奥斯特实验，小磁针发针偏转说明通电导体周围有磁场，故A不符合题意；
B、是探究电磁铁的工作原理的实验，是验证电流的磁效应，故B不符合题意；
C、开关闭合后，电路中有电流，通电导体或线圈受到磁场力的作用发生运动，即通电导线在磁场中受力的作用，即是电动机的制作原理，故C不符合题意；
D、开关闭合后，在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，故D符合题意。
故选：D。
7．（2分）小华同学参观盐城海盐博物馆，看到一个放在玻璃罩中的展品A（可拍照），小华同学想用相机拍下来回家慢慢研究，展馆中的灯光比较暗，下列哪种方式拍照最清晰（ ）
【答案】C
【分析】根据不同反射面对光的反射效果不同，物体对光的反射可分为镜面反射和漫反射两类，镜面反射和漫反射都遵守光的反射定律。
①漫反射时反射光线射向各个方向，所以我们能从各个不同方向看到本身不发光的物体；②镜面反射后的光线射向同一方向，正好处在这一方向上时，获得的光线很强，其他方向上几乎没有反射光线。
【解答】解：展馆中的灯光比较暗，展品反射的光线很少，要想拍摄出清晰的展品图片，需要用闪光灯；
海盐展品上表面很平，当从①位置用闪光灯拍摄时，光线因发生镜面反射而沿垂直方向反射回去，照相机发生逆光无法得到清晰的图片，所以只能从②处斜向下拍。
故选：C。
8．（2分）如图所示的重庆网红图片，相关描述正确的是（ ）
【答案】A
【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；
（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
（3）光线在同种不均匀介质中传播或者从一种介质斜射入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的；
【解答】解：A、洪崖洞在平静江水中的倒影，属于平面镜成像，是等大的虚像，是光的反射形成的；故A正确；
B、游客看到穿楼而过的轻轨列车光的反射，不是平面镜成像，故B错误；
C、朝天门夜空中璀璨梦幻的光柱是光的直线传播现象，故C错误；
D、用手机拍摄过江索道的照片是凸透镜成像，属于光的折射；故D错误。
故选：A。
9．（2分）探究活动中，掌握研究问题的方法非常重要．例如，探究声音的产生的条件时，将发声的音叉触及水面，水花四溅．以下活动中所用方法与上述研究方法相同的是（ ）
【答案】C
【分析】物理学中对于一些看不见摸不着的现象或不易直接测量的物理量，通常用一些非常直观的现象去认识或用易测量的物理量间接测量，这种研究问题的方法叫转换法。
【解答】解：探究声音的产生的条件时，将发声的音叉触及水面，水花四溅。通过水花四溅，知道发声体在振动，采用的是转换法。
A、在描述磁场时，引入磁感线用来描述磁场的强弱和方向，采用的是模型法。故A不符合题意；
B、研究平面镜成像时，为了比较像与物体的大小，选用两支相同的蜡烛，采用的是等效替代法。故B不符合题意；
C、液体温度计利用液柱长度的变化来显示温度高低，采用的是转换法。故C符合题意；
D、探究声音的传播时，将发声手机置于瓶内，不断抽出瓶内气体，听到的声音越来越小。在此基础上得到真空不能传声，采用的是推理法。故D不符合题意。
故选：C。
10．（2分）如图，电源电压不变，R为定值电阻，闭合开关S，向左移动滑片P的过程中（ ）
【答案】A
【分析】由图可知滑动变阻器与定值电阻R串联，当滑动变阻器的滑片向左移动时，连入电路中的电阻变大，电路中的电流变小，则电流表的示数变小，定值电阻R两端的电压变小，滑动变阻器两端的电压变大，电压表的示数变大。
【解答】解：滑动变阻器与定值电阻R串联，电流表测得的是电路中的电流，电压表测得的是滑动变阻器两端的电压。
当滑动变阻器的滑片向左移动时，连入电路中的电阻变大，则电路中的电流变小，电流表的示数变小；
由U=IR可知定值电阻R两端的电压变小，又因串联电路的总电压等于各段电路电压之和，电源电压不变，所以滑动变阻器两端的电压变大，则电压表的示数变大。
故选：A。
11．（2分）为方便黑夜开灯，家中可安装一种带有指示灯的开关，如图（a）所示。这种开关是由一个指示灯和一个开关S构成。将该开关和照明灯连入电路，如图（b）所示。当开关S断开时，照明灯不发光、指示灯发光；当开关S闭合时，电路中的照明灯正常发光、指示灯不发光。请根据以上工作特点，对有关电路元件进行判断，下列正确的是（ ）
【答案】A
【分析】（1）当开关S闭合时，电路为L2的简单电路，由照明灯正常发光、指示灯不发光可知那个灯泡为照明灯；当开关S断开时，L1与L2串联，根据灯泡的亮暗取决于实际功率的大小可知两灯泡的实际功率关系，根据串联电路的电流特点和P=I2R比较指示灯L1的电阻与照明灯泡L2的电阻关系；
（2）当开关S闭合时，电路为L2的简单电路，照明灯正常发光，其两端的电压和额定电压相等；当开关S断开时，L1与L2串联，指示灯两端的电压小于，但不能确定其是否正常发光；
（3）当开关S断开时，L1与L2串联，照明灯中有电流通过。
【解答】解：
（1）当开关S闭合时，电路为L2的简单电路；由“此时照明灯正常发光、指示灯不发光”可知，L2为照明灯，L1为指示灯，故B错误；
当开关S断开时，L1与L2串联，
因灯泡的亮暗取决于实际功率的大小，
所以，由“照明灯不发光、指示灯发光”可知，L1的实际功率大于L2的实际功率，
因串联电路中各处的电流相等，
所以，由P=I2R可知，指示灯L1的电阻大于照明灯L2的电阻，故A正确；
（2）当开关S闭合时，电路为L2的简单电路，照明灯正常发光，其额定电压为220V，
当开关S断开时，L1与L2串联，则指示灯两端的实际电压小于220V，但不能确定指示灯是否正常发光，所以，无法比较照明灯的额定电压与指示灯额定电压的关系，故C错误；
（3）当开关S断开时，L1与L2串联，照明灯中有电流通过，故D错误。
故选：A。
12．（2分）如图所示，电源电压恒定，定值电阻R0与滑动变阻器R串联，已知：R＞R0，在滑动变阻器的滑片P移动过程中，下列表示两电表读数I、U及R0和R消耗的电功率P0和PR分别随变阻器连入电路部分R的阻值变化的关系图线中，可能正确的是（ ）
【答案】D
【分析】（1）由电路图可知，定值电阻R0与滑动变阻器R串联，电压表测滑动变阻器R两端电压，电流表测电路中的电流，根据电阻的串联和欧姆定律得出电路中的电流，再根据欧姆定律得出电压表的示数；
（2）由P=I2R表示出两电阻的功率，根据电路特点分析解答。
【解答】解：
（1）由电路图可知，定值电阻R0与滑动变阻器R串联，电压表测滑动变阻器R两端电压，电流表测电路中的电流，
因串联电路中总电阻等于各分电阻之和，所以电路中的电流：I=U/（R+R），
据此可知，因U、R0不变，电流I随R增大而减小，且变阻器接入阻值越来越大时，电路中的电流减小得比较缓慢，故A错误；
电压表的示数：UV=IR=U/（R+R）×R=U/(R0/R+1)，
所以，U一定，且R越增大时，电压表的示数越来越接近电源的电压（即电压表示数应增大得越来越缓慢），故B错误；
（2）R0消耗的功率：P0=I2R0，则P0与I是二次函数关系，图象应该是抛物线的一段（即曲线的一段），但图C中P0-R的图象是一次函数，故C错误；
R消耗的功率：PR=I2R=（UR+R）2R=U2R/(R0+R)2=U2R(R+-R)2+4R0R=U2/[(R0−R)2/R+4R0]；
当R=R0时，PR有最大值；由上面关系式可知，PR先随R的增大而增大，PR达到最大值后，PR随R的增大而减小，故D正确。
故选：D。
二、填空题：本题共8小题，每空1分，共24分．
13．（3分）温度一定时，声波在不同介质中的传播速度是_____________的（选填“相同”或“不同”）。如图蒙住双眼的小王能辨别周围同学的声音，这是因为不同人声音的_____________不同，同时还可以根据声音的_____________来判断周围同学离他的远近（均选填“响度”、“声调”或“音色”）。
【答案】见试题解答内容
【分析】（1）声音需要靠介质来传播，声音在不同介质中传播的速度是不同的，同一种介质中，温度对声音的传播速度有影响。
（2）音色反映了声音的品质和特色，不同发声体的材料、结构不同，发出声音的音色也就不同。
（3）响度指声音的大小，跟物体的振幅、距声源的距离、分散程度有关。
【解答】解：（1）声音需要介质来传播，不同的介质中，声音传播的速度是不同的，一般情况下，声音在固体中传播得最快，在气体中传播的最慢；同一种介质中，温度不同时声音的传播速度也不同。
（2）音色反映了声音的品质和特色，不同发声体的材料、结构不同，发出声音的音色也就不同。我们能辨别不同的人的声音是因为他们发出声音的音色不同。
（3）声音的响度跟发声体的振幅（振动的幅度）和距离发声体的远近有关，因此蒙住双眼的小王能根据声音的响度来判断周围同学离他的远近。
故答案为：不同；音色；响度。
14．（3分）如图所示，在“模拟雨的形成”实验中，用酒精灯对装有水的烧瓶加热一段时间后，发现烧瓶中水量减少，这是由于水_____________造成的（填物态变化名称），该变化过程需要_____________（吸热/放热），若要使“雨”下的更大，实验中金属盘中最好放些_____________（热水/冷水/冰块）。
【答案】见试题解答内容
【分析】物质从液态变为气态叫汽化，汽化吸热；物质从气态变为液态叫液化，液化放热。
【解答】解：
当用酒精灯给烧瓶中的水加热时，瓶中的水吸热会发生汽化现象，水变成水蒸气，瓶内的水减少，汽化吸热；
液化过程要向低温物体放热，所以要使“雨”下得更大，必须使金属盘底保持低温，可以在金属盘中放入冰块。
故答案为：汽化；吸热； 冰块。
15．（3分）制作简易针孔照相机时，小华把圆通插入底部中央开有小孔的易拉罐中，如图所示，圆筒上应使用_____________（透明/不透明/半透明）薄纸制成光屏，把“照相机正对着点燃的蜡烛光屏上会看到烛焰的像，这是由于光的_____________形成的，若发现烛焰的像偏向光屏下方，要使像成在光屏中央，应将蜡烛向_____________（上/下）移动。
【答案】见试题解答内容
【分析】物体发出或反射的光通过小孔后，在小孔后面的光屏上形成倒立的实像，这就是小孔成像。成像的原理是光的直线传播。
【解答】解：（1）为了便于观察像，圆筒上应使用半透明薄纸制成光屏；
（2）蜡烛在塑料薄膜上所成的像是倒立的实像，属于小孔成像，其成像的原理是光的直线传播；
（3）由于小孔成像所成的像上下颠倒、左右相反，若发现烛焰的像偏向光屏下方，要使像成在光屏中央，应将蜡烛向下移动。
故答案为：半透明；直线传播；下。
16．（3分）手电筒的构造如图所示，电源为两节干电池，当旋紧电筒的后盖时弹簧的弹性势能_____________（变大/不变/变小）。小灯泡正常发光时，电能转化为_____________能和光能，此时电路处于_____________（断路/短路/通路）状态。
【答案】见试题解答内容
【分析】（1）弹性势能的大小与弹性形变的程度有关，弹性形变越大，弹性势能也就越大；
（2）小灯泡工作时将电能转化为内能和光能；
（3）电路的三种状态是通路、短路和断路。即处处连通的电路叫做通路；某处断开的电路叫做断路，也叫开路；短路是将导线直接接在电源正负两极上的电路。
【解答】解：当旋紧电筒的后盖时，弹簧的弹性形变变大，所以弹性势能变大；
手电筒工作时，小灯泡发热发光，将电能转化为内能和光能；
此时电流接通，有电流通过小灯泡，所以电路为通路。
故答案为：变大；内；通路。
17．（3分）2016年9月15日我国用火箭成功发射“天宫二号”空间实验室。火箭以液态氢为燃料，是因为氢的_____________（比热容/热值）高。“天宫二号”上的太阳能电池帆板能将太阳能转化为_____________能。“天宫二号”有一整套燃料加注装置，若补充热值为1.4×108J/kg的燃料50kg，则这些燃料完全燃烧放出的热量为_____________J。
【答案】见试题解答内容
【分析】（1）热值是指1千克的某种燃料完全燃烧后释放的能量，热值越大的燃料在完全燃烧相同质量的燃料时，释放出的热量越多，所以在选择火箭燃料时首先应该考虑燃料热值的大小。
（2）太阳能电池帆板能将太阳能转化为电能；
（3）根据Q=mq算出燃料完全燃烧放出的热量。
【解答】解：（1）发射天宫二号的火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的燃料时，氢燃料可以释放出更多的热量；
（2）“天宫二号”上的太阳能电池帆板能将太阳能转化为电能；
（3）50kg的燃料完全燃烧放出的热量：Q=mq=1.4×108J/kg×50kg=7×109J。
故答案为：热值；电；7×109。
18．（3分）在“探究动能大小与哪些因素有关”的实验中，让质量不同的小车从同一斜面的同一高度由静止滑下，撞击木块，这是为了研究_____________对动能大小的影响，得出的结论是_____________；小车最终静止，在这一过程中，小车的机械能_____________（变大/变小/不变）。
【答案】见试题解答内容
【分析】（1）利用控制变量法研究问题时，研究和什么因素的关系，就要控制其他因素不变，改变被研究因素。
（2）物体在运动过程中如果不考虑摩擦阻力，则机械能守恒；如果受到摩擦阻力，则其机械能有一部分转化为内能，机械能总量变小。
【解答】解：
（1）让质量不同的小车从斜面的同一高度由静止滑下，小车到达水平面的速度相同，由题意知，质量不同，所以是为了探究质量对动能大小的影响；可得速度一定时，质量越大，动能越大；
（2）小车在滑动过程中受到摩擦力，一部分机械能转化成内能，所以其机械能总量变小。
故答案为：质量；速度一定时，质量越大的物体动能越大；变小。
19．（3分）家庭电路用电器漏电时，通过火线与零线的电流不相等，漏电保护器中检测装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用。漏电保护器中另有试验电路，由开关S与电阻R组成，如图，电路正常时用电器两端的电压为_____________V．当开关S_____________（断开/闭合）时就能模拟用电器漏电，此时通过A、B两处的电流IA_____________（＞/=＜）IB。
【答案】见试题解答内容
【分析】（1）家庭电路的电压是220V；
（2）据题目中漏电保护器的原理分析即可判断；
【解答】解：家庭电路的电压是220V，据题意可知，家庭电路用电器漏电时，通过火线与零线的电流不相等，漏电保护器中检测装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用；故当开关S闭合时能模拟用电器的漏电情况，即此时AB两处电流是不相等的，A处电流小于B处电流，相当于漏了电。
故答案为：220；闭合；＜。
20．（3分）小明在乐购超市看到：电梯上有人时运动得快，没人时运动得慢。如图是小明上网搜索到的这种电梯的部分控制电路（R是一个压敏电阻），并进行了如下分析：有人走上电梯后，压敏电阻的阻值减小，电磁铁的磁性变_____________（选填“强”或“弱”），使衔铁与触点_____________ （选填“1”或“2”）接触，通过电动机的电流_____________ （选填“变大”或“变小”），电动机转速变快，使电梯运动变快。
【答案】见试题解答内容
【分析】左侧为压敏电阻与电磁铁串联的控制电路，右侧为带动电梯运动的电动机工作电路，当衔铁与触点1接触时，R1与电机串联，当衔铁与触点2接触时，电阻R1被短路，电动机两端电压增大。
【解答】解：当有人走上电梯后，压敏电阻的阻值减小，控制电路中电流增大，电磁铁磁性变强，则衔铁被吸下，与触点2接触，则电阻R1被短路，电动机两端电压增大为电源电压，通过电动机的电流变大，电动机转速变快，使电梯运动变快。
故答案为：强；2；变大。
三、解答题：本题共9小题，共52分．解答24题、25题要有解题过程
21．（2分）按要求作图：
请作出图中杠杆所受阻力F2的示意图，动力F1的力臂l；
【答案】见试题解答内容
【分析】（1）画力臂的方法：首先确定支点；然后找到动力和阻力，并用虚线延长动力和阻力的作用线；用虚线做支点到动力作用线和阻力作用线的垂线。
（2）阻力F2是物体A对杠杆的拉力，先找出阻力作用点，然后过作用点作竖直向下的阻力。
【解答】解：
由图可知支点是O点，从O点向动力F1的作用线作垂线，支点到垂足的距离就是动力臂L。
阻力F2是物体A对杠杆的拉力，其方向竖直向下。如图所示：
22．（2分）根据平面镜成像的特点，在图中画出物体AB在平面镜中所成的像A'B'。
【答案】见试题解答内容
【分析】平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像。
【解答】解：分别作出物体AB的端点A、B关于平面镜的对称点A'、B'，用虚线连接A'、B'即为AB在平面镜中的像。如图所示：
23．（2分）如图为一个通电螺线管，标出小磁针的N极并用箭头画出磁感线的方向。
【答案】见试题解答内容
【分析】根据电源的正负极和线圈的绕向，利用安培定则可以确定螺线管的N、S极，根据磁极间的相互作用可确定小磁针的N、S极，再利用磁感线的特点即可确定磁感线的方向。
【解答】解：根据电源的正负极可以确定电流从螺线管的左端流入，右端流出；再根据螺线管的绕向，结合安培定则即可确定螺线管的右端为N极，左端为S极；
由磁极间的相互作用可确定小磁针的右端为N极，左端为S极；
在磁体的周围，磁感线从磁体的N极出发回到S极，由此可以确定图中磁感线的方向向左，如图所示。
24．（6分）在小型建筑工地，常用简易的起重设备竖直吊运建筑材料，其工作原理相当于如图所示的滑轮组。某次将总重G为4000N的砖块匀速吊运到高为5m的楼上，用时20s，卷扬机提供的拉力F为2500N．求在此过程中：
（1）有用功；
（2）拉力F的功和功率；
（3）滑轮组的机械效率。
【答案】见试题解答内容
【分析】由图知，使用滑轮组承担物重的绳子股数n=2，则s=2h；
（1）知道物体重，求出物体上升的高度，利用功的公式W=Gh计算有用功；
（2）知道拉力，求出拉力端移动的距离，利用功的公式W=Fs求拉力做功，再利用功率公式求拉力做功的功率；
（3）利用机械效率的公式求滑轮组的机械效率。
【解答】解：
（1）W有用=Gh=4000N×5m=20000J，
（2）由图知，n=2，则s=2h=10m，
W总=Fs=2500N×10m=25000J，
P=W总/t==1250W；
（3）η=W有用/W总==80%。
答：（1）拉力所做的有用功为20000J；
（2）拉力做功为25000J，拉力做功功率为1250W；
（3）该滑轮组的机械效率为80%。
25．（9分）小明在综合实践活动中设计了如图所示调光灯电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为6V。闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I-U关系图像如图所示。（电阻丝AB的阻值不随温度变化）求：
（1）小灯泡的额定功率；
（2）电阻丝AB的阻值；
（3）当灯泡消耗的功率为2.25W，此时AB连入的阻值为多少。
【答案】（1）小灯泡的额定功率为6W；
（2）电阻丝AB的阻值为9Ω；
（3）当灯泡消耗的功率为2.25W，此时AB连入的阻值为4Ω。
【分析】（1）从图像上找到灯泡的额定电压对应的电流，根据公式P=UI求出灯泡的额定功率。
（2）从图像上找到当AB完全接入电路时，灯泡对应的电压和电流，因为电阻AB与灯泡串联，从而得出通过电阻AB的电流，根据串联分压的特点求出AB两端的电压，根据欧姆定律求出电阻丝AB的阻值。
（3）由图像可知，当小灯泡两端的电压为3V时，灯泡消耗的电功率为2.25W，并读出此时电路中的电流；根据串联电路的电压特点求出滑动变阻器两端的电压，根据欧姆定律求出滑动变阻器接入电路的电阻值。
【解答】解：（1）当滑片P在B端时，由图得知电源电压与小灯泡额定电压相等为6V，对应的电流为1A；
所以小灯泡的额定功率：PL=ULIL=6V×1A=6W；
（2）当滑片P在A端时，由图得小灯泡两端的电压为1.5V，电流I小=0.5A；
由于R与L串联，则电阻丝两端电压：U丝=6V-1.5V=4.5V
由欧姆定律得电阻丝AB的电阻：R=U丝/I小==9Ω；
（3）由图知，当灯L消耗的P=2.25W时，小灯泡两端的电压UL=3V，IL=0.75A，
如下图所示：
滑动变阻器接入电路的电阻R滑=(U−UL)/IL=(6V−3V)/0.75A=4Ω。
答：（1）小灯泡的额定功率为6W；
（2）电阻丝AB的阻值为9Ω；
（3）当灯泡消耗的功率为2.25W，此时AB连入的阻值为4Ω。
26．（6分）小天用图示装置探究“光的反射规律”，请在下列空格中填写适当内容：
（1）图1中反射角是_____________度；
（2）当图1中入射光线EO绕O点逆时针转动时，反射光线绕O点_____________（顺时针/逆时针）转动；
（3）小天让光沿FO方向入射，发现反射光沿OE方向射出，说明在反射现象中_____________；
（4）将纸板NOF向后折，在纸板NOF上_____________（选填“能”或“不能”）看到反射光线，此时反射光线_____________（仍然/不）存在，这说明了_____________。
【答案】见试题解答内容
【分析】光的反射定律内容是：反射光线、入射光线和法线都在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角；反射时光路是可逆的。结合实验中的操作和现象可做出解答。
【解答】解：（1）由图1知EO是入射光线，则OF是反射光线。入射角是入射光线与法线的夹角，所以入射角为44°，反射角等于入射角，也为44°；
（2）当图1中入射光线EO绕O点逆时针转动时，所以入射角变大，此时反射角也变大，所以反射光线绕O点顺时针转动；
（3）让光沿FO方向入射，发现反射光沿OE方向射出，说明在反射现象中光路是可逆的；
（4）因为反射时，反射光线、入射光线和法线在同一平面内，所以在实验过程中，将纸板向前或向后折，此时在纸板NOF上将不能看到反射光线，但反射光线仍然是存在的。
故答案为：（1）44；（2）顺时针；（3）光路是可逆的；
（4）不能；仍然光反射时，反射光线、入射光线和法线在同一平面内。
27．（7分）在“探究水的沸腾”的实验中：
（1）甲图是实验中某时刻温度计的示数，读数如图所示，为_____________℃。
（2）当水中有大量的气泡产生，且在上升过程中体积逐渐_____________，直至水面破裂，说明水开始沸腾。
（3）当水温上升到80℃时，每隔0.5min记一次温度计的示数直至沸腾一段时间，绘制出温度随时间的变化图象（如图乙）。根据图象可知水的沸点为_____________℃；根据图象可知：沸腾前水温变化快慢的特点是_____________，形成这种特点的主要原因是_____________。
（4）小明、小华与小红在同一小组做实验，小明与小华分工合作，小明计时，小华读出温度并记录数据，并绘制了图乙所示的温度随时间变化的图象。而小红独自计时、读取温度并记录数据。他们同时按下秒表并且每隔0.5min记录一次温度计的示数，小红每次读数都比小华迟6s，请你在图乙中，绘制出小红所测数据的大致图象。
【答案】见试题解答内容
【分析】（1）明确温度计的最小分度值，读出示数；
（2）当水沸腾时，水中形成大量的气泡上升到水面破裂开来，里面的水蒸气散发到空气中；
（3）根据图象及水沸腾时的特点判断出水的沸点；且水沸腾时，吸热但温度不变；
（4）水沸腾前，加热时间越长，水吸收的热量越多，升高的温度越高。
【解答】解：
（1）温度计的分度值是1℃，温度计的示数是89.5℃；
（2）当看到水中有大量气泡不断上升、变大，到水面破裂开来，里面的水蒸气散发到空气中，就表明水沸腾了；
（3）由图象知，水在沸腾过程中温度保持99℃不变，所以水沸腾时的温度为99℃；沸腾前水温变化快慢的特点是先快后慢，形成这种特点的主要原因是温度升高，加快汽化，与环境的温差变大，加快散热；
（4）小红每次读数都比小华迟6s，则小红所绘的温度比小华所绘的温度高，小红的图象在小华的左边；
故答案为：（1）89.5； （2）变大；
（3）99；先快后慢；水温度越高与外界温差越大，散发出的热量越多，升温变慢；（4）如上图。
28．（8分）在“测量小灯泡的功率”实验中，小灯泡的额定电压为2.5V。
（1）实验电路如图甲，电路中部分连接不合理，但只需改动一根导线，即可使电路甲连接正确。请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法。
（2）闭合开关前，图甲中滑动变阻器的滑片P应位于_____________（选填“左”或“右”）端。
（3）移动滑动变阻器的滑片，使电压表的示数为2.5V，此时电流表示数如图乙所示，其值为_____________A，小灯泡的额定功率为_____________W。
（4）连好电路后，闭合开关，小明发现移动滑动变阻器滑片P，小灯泡不发光，电压表的示数为零，进一步观察并检查电路，发现电压表、电流表、导线及其连接均完好。针对电路中出现的小灯泡不发光的故障现象，他提出了如下猜想：①小灯泡短路；②小灯泡的灯丝断了；③滑动变阻器断路。根据故障现象，猜想_____________（填序号，下同）是错误的。观察到电流表有示数，则猜想_____________是正确的。
（5）小华所在小组不慎将电流表损坏，老师给他们小组增加了一个阻值为10Ω的定值电阻R0和两只开关。请他们设计一个电路，来测量额定电压2.5V小灯泡的额定功率。请你帮他们设计出电路图画在方框内，并简要说明实验方案。
实验方案：_____________。
【答案】（1）见上图；
（2）左；
（3）0.26；0.65；
（4）②；①；
（5）见上图；①①连接如图所示电路，闭合S、S1，断开S2，移动滑片使电压表示数为2.5V；
②闭合S、S2，断开S1，保持滑片不动，读出电压表示数为U；
灯的额定功率：P=ULI=2.5V×(U−2.5V)/10Ω。
【分析】（1）电压表在使用时应尽可能使用小量程，由此根据灯泡额定电压分析再改接电路的连接；
（2）为了保护电路，闭合开关前，滑动变阻器的滑片P应位于阻值最大处；
（3）由图乙读出灯泡正常发光时的电流，由P=UI计算小灯泡的额定功率；
（4）对每个猜想所出现的现象逐一分析，确定与题目条件不符合与相符合的猜想；
（5）若该电路中没有电流表，电压表和定值电阻应起到测量电流的作用，故将灯与定值电阻串联后再与变阻器串联；
要测灯的额定功率，首先使灯正常发光，先将电压表与灯并联，通过移动滑片的位置，使灯的电压为额定电压；保持滑片位置不动，通过开关的转换，使电压表测灯与定值电阻的电压，因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，可求出此时定值电阻R0的电压，由欧姆定律可求出灯的额定电流，根据P=UI可求出灯的额定功率。
【解答】解：（1）小灯泡标有“2.5V”字样，即其额定电压为2.5V，所以电压表应使用0-3V量程，由此改接电路如图所示：
（2）为了保护电路，闭合开关前，滑动变阻器的滑片P应位于阻值最大处，即最左端；
（3）由图乙知，电流表使用0-0.6A量程，分度值0.02A，电压表的示数为2.5V时灯泡正常发光，此时电流表示数为0.26A，
小灯泡的额定功率为：P=UI=2.5V×0.26A=0.65W；
（4）①连接好电路后，闭合开关，移动滑动变阻器滑片P，如果小灯泡短路，小灯泡不发光，相当于一根导线，电压表示数为0，电流表有示数，这种情况可能；
②如果小灯泡的灯丝断了，灯泡不发光，电压表与电源连通测电源电压，电压表示数接近电源电压，这种情况不可能；
③如果滑动变阻器断路，整个电路断路中，电压表、电流表均无示数，小灯泡不发光，这种情况可能；
所以，连接好电路后，闭合开关，小明发现移动滑动变阻器滑片P，电路中出现小灯泡不发光，电压表示数为零，猜想②是错误的；
若观察到电流表有示数，则猜想①是正确的；
（5）根据分析，电路图如下图所示：
实验方案：
①连接如图所示电路，闭合S、S1，断开S2，移动滑片使电压表示数为2.5V；
②闭合S、S2，断开S1，保持滑片不动，读出电压表示数为U；
③在②中，电压表测灯与定值电阻的总电压，因电路的连接及各电阻大小和电压不变，
根据串联电路电压的规律和欧姆定律，灯的额定电流为：
I=(U−2.5V)/R0=(U−2.5V)/10Ω，
灯的额定功率：P=ULI=2.5V×(U−2.5V)/10Ω。
故答案为：（1）见上图；
（2）左；
（3）0.26；0.65；
（4）②；①；
（5）见上图；①连接如图所示电路，闭合S、S1，移动滑片使电压表为2.5V；
②断开S1闭合S2，读出电压表示数为U；
灯的额定功率：P=ULI=2.5V×(U−2.5V)/10Ω。
29．（10分）阅读短文，回答问题：
盐城因为高铁的建成融入上海“一小时经济圈”和北京“一日商务圈”。如图甲是建成后的火车站站台上的高速列车，高铁的设计速度可达350km/h。除了在速度方面的优势以外，高速列车更加安全舒适，服务更加的人性化。如窗玻璃采用双层玻璃，乘坐时感觉到噪音很小。卫生间水龙头自动放水、热风干手机自动吹风。车厢之间的门可以自动开关，兴趣小组在观看了高铁的自动感应门后，自己设计了一个简易“光电感应门”（电路原理如图乙）。其中“控制电路”由光敏电阻R、电磁铁（线圈阻值R0=15Ω）、电源U=6V、开关等组成；“工作电路”由工作电源、电动机、导线等组成。兴趣小组的设计思想：当光敏电阻接收到的光照减弱到一定程度时，工作电路接通，电动机启动。
高铁上还有很多地方应用了比较新进的技术，例如受电弓（如图丙）。受电弓是电力牵引机车从接触网取得电能的电气设备，安装在机车或动车车顶上。受电弓可分单臂弓（如图丙）和双臂弓两种，均由滑板、上框架、下臂杆（双臂弓用下框架）、底架、升弓弹簧、传动气缸、支持绝缘子等部件组成。受流质量（获得的电流大小）取决于受电弓和接触网之间的相互作用。为保证牵引电流的顺利流通，受电弓和接触线之间必须有一定的接触压力。如果受电弓升的高度太低，力太小（如图丁（3），会增加离线率；如果升的高度太高，力太大（如图丁（1），会使滑板和接触线间产生较大的机械磨耗。因此弓网接触压力必须在一定范围内波动。接触网沿线各点的刚度不同，使接触导线在受到受电弓接触压力作用时产生不同程度的上升，从而使受电弓在机车运行中产生上下振动。
（1）下列说法中，不正确的是_____________。
A．旅客隔着窗玻璃看到窗外的站台，是光的折射形成的虚像
B．超长无缝钢轨，可减少轮和轨之间的缝隙碰撞发声，是在声源处减弱噪声
C．车窗采用双层玻璃，是在人耳处减弱噪声
D．行李架正上方都装有小平面镜，方便乘客观察行李架，是利用了光的反射
（2）动车组安装的热风干手机，手靠近时能自动启动，利用了_____________（选填“红外线”、“可见光”或“紫外线”）传感器。
（3）受电弓滑板应选用的材料应满足_____________。
A．导电性差 B．硬度小 C．密度大 D．表面较光滑
（4）如图乙，已知该光敏电阻的阻值R与光强E之间的一组实验数据如表所示：（“光强”表示光强弱的程度，符号为E，单位为cd。）
闭合电键S，如果当线圈中的电流大于或等于200mA时，继电器的衔铁被吸合，则光敏电阻接收到的光照强度需要在_____________cd以上。
（5）受电弓的获得的电流大小随压力的增大而增大，如果受电弓的高度不变，接触网各点对受电弓施加的力不同，从而导致电流大小随时间发生如图戊中（A）的变化。为保证获得的电流大小稳定（如图戊中的B），受电弓高度变化的图像_____________。
【答案】（1）C；（2）红外线；（3）D；（4）2.4；（5）D。
【分析】（1）根据光学和声现象的基础知识，分析解答；
（2）传感器是一种检测装置，能感受到被测量的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出；
（3）根据受电弓滑板的作用分析；
（4）根据表格中的数据得出光照强度与电阻之间的关系；根据电路中的电流和电源电压，求出总电阻，然后求出光敏电阻的阻值，根据光照强度与电阻之间的关系求出光敏电阻的阻值；
（5）受电弓的获得的电流大小随压力的增大而增大，当受电弓高度升高时，压力变大，电流变大；据此分析。
【解答】解：（1）A、旅客隔着窗玻璃看到窗外的站台，是光的折射形成的虚像，故A正确；
B、超长无缝钢轨，可减少轮和轨之间的缝隙碰撞发声，是在声源处减弱噪声，故B正确；
C、车窗采用双层玻璃，是在传播过程中减弱噪声，故C错误；
D、行李架正上方都装有小平面镜，方便乘客观察行李架，是平面镜成像，是利用了光的反射，故D正确；
故选C；
（2）红外线的显著特点是热作用强，对温度比较敏感，一般人体都有恒定的体温，一般在37℃，此时会发出特定波长的红外线，当手靠近时动车组安装的热风干手机时，利用红外线传感器能使热风干手机自动启动；
（3）由题意可知：
A、受电弓是电力牵引机车从接触网取得电能的电气设备，故受电弓滑板的导电性能要好，故A错误；
BD、如果受电弓升的高度太低，力太小，会增加离线率；如果升的高度太高，力太大，会使滑板和接触线间产生较大的机械磨耗，所以受电弓滑板需要用硬度大、表面光滑的材料制成，故B错误，D正确；
C、由于文中没有提到密度对受电弓滑板的影响，故C错误；
（4）由表格中的数据可知，光照强度与光敏电阻的阻值是成反比的；
电路中的电流I=200mA=0.2A时，继电器的衔铁被吸合；
根据欧姆定律可知，此时电路的总电阻为：R=U/I=6V/0.2A=30Ω；
线圈阻值R0=15Ω，则光敏电阻此时的阻值为：R'=R-R0=30Ω-15Ω=15Ω；
由表格中的实验数据可知，当光敏电阻阻值为36Ω时，光照强度为1.0cd；当光敏电阻的阻值为15Ω时，电阻变为原来的36Ω/15Ω倍，则光照强度变为原来的36Ω/15Ω倍，即光照强度为：36Ω/15Ω×1.0cd=2.4cd；
（5）为了使电流象B图像一样保持稳定，由图A可知，0到t1时刻的电流过小，应增大高度；t1时刻电流达到规定值；t1到t2时刻的电流过大，应减小高度；t2到t3时刻电流过小，应增大高度；t3时刻最小；从t3到t4时刻的电流过小，应增大高度；经过t4时刻后，是循环往复的；由图可知，故D正确。
故答案为：（1）C；（2）红外线；（3）D；（4）2.4；（5）D。
A．石油
B．太阳能
C．天然气
D．核能
A．超声波
B．次声波
C．电磁波
D．可见光
A．冬天戴眼镜的人从室外到温暖的室内镜片变得模糊，一定是凝华现象
B．用扇子扇沾有酒精的温度计的玻璃泡，其示数将一直下降
C．冰棍周围冒白气是汽化现象
D．洗澡间的玻璃上有水雾过一段时间又没了，发生的物态变化是先液化后汽化
A．用热水袋暖手，手温度升高
B．用手反复弯折铁丝，弯折处铁丝的温度升高
C．在炉子上烧水，水的温度升高
D．将冰块放入饮料中，饮料的温度降低
A．重力势能增加，动能不变
B．重力势能减小，动能增加
C．重力势能减小，动能减少
D．重力势能不变，动能增加
A．
B．
C．
D．
A．从1处向下拍，且用闪光灯
B．从1处向下拍，不用闪光灯
C．从2处斜向下拍，且用闪光灯
D．从2处斜向下拍，不用闪光灯
A．
洪崖洞在平静江水中的倒影是等大的虚像
B．
游客看到穿楼而过的轻轨列车是平面镜成的像
C．
朝天门夜空中璀璨梦幻的光柱是光的折射形成的
D．
用手机拍摄过江索道的照片利用了小孔成像的原理
A．在描述磁场时引入了磁感线
B．探究平面镜成像特点时，用等大的两个棋子探究像与物的大小关系
C．测量人体体温时，利用体温计内水银柱的长度变化来显示人体的温度高低
D．探究声音的传播时，将发声手机置于瓶内，不断抽出瓶内气体，听到的声音越来越小
A．电压表示数变大。电流表示数变小
B．电压表示数变小，电流表示数变大
C．电压表示数变大，电流表示数变大
D．电压表示数不变，电流表示数变小
A．灯L1的电阻比L2大
B．图（b）电路中的灯L1是照明灯
C．照明灯的额定电压小于指示灯的额定电压
D．当开关S断开时，照明灯中没有电流通过
A．
B．
C．
D．
实验次数
1
2
3
4
5
6
光强E/cd
1.0
2.0
3.0
4.0
5.0
6.0
光敏电阻R/Ω
36.0
18.0
12.0
9.0
7.2
6.0
相关试卷
2023年江苏省盐城市东台市中考物理一模试题（含解析）： 这是一份2023年江苏省盐城市东台市中考物理一模试题（含解析），共25页。试卷主要包含了单选题，填空题，实验题，作图题，计算题，综合题等内容，欢迎下载使用。
2023年江苏省盐城市东台市中考物理一模试卷（含解析）： 这是一份2023年江苏省盐城市东台市中考物理一模试卷（含解析），共26页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
精品解析：2020年江苏省盐城市盐都区中考一模物理试题（解析版+原卷版）： 这是一份精品解析：2020年江苏省盐城市盐都区中考一模物理试题（解析版+原卷版），文件包含精品解析2020年江苏省盐城市盐都区中考一模物理试题解析版docx、精品解析2020年江苏省盐城市盐都区中考一模物理试题原卷版docx等2份试卷配套教学资源，其中试卷共34页， 欢迎下载使用。
