陕西省宝鸡市陇县2023年中考物理模拟试卷(含答案)

这是一份陕西省宝鸡市陇县2023年中考物理模拟试卷(含答案)，共20页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。


一、单选题
1．下列估测最接近生活实际的是( )
A.空调遥控器使用时的电流是1A
B.家用电视机正常工作的电流是5A
C.教室内一盏日光灯正常工作时的电流是2A
D.教室内空调的功率约为2000W
2．2023年3月5日，第十四届全国人民代表大会第一次会议在北京人民大会堂隆重开幕。会上，全体起立高唱中华人民共和国国歌。下列说法正确的是( )
A.“高唱国歌”中的“高”是指音调高
B.国歌伴奏音乐是通过空气传入参会人员耳朵的
C.参会人员唱出的国歌声是由嘴唇振动产生的
D.人民大会堂四周墙壁都有许多像蜂窝的小孔，这主要是为了装饰礼堂，美观好看
3．关于粒子和宇宙，下列说法正确的是( )
A.宇宙是一个有层次的天体系统，恒星是静止不动的
B.用手捏馒头，馒头变小，说明分子之间有间隙
C.物质是由原子组成的，原子由质子和中子组成
D.春天花香袭人说明分子在不停地做无规则运动

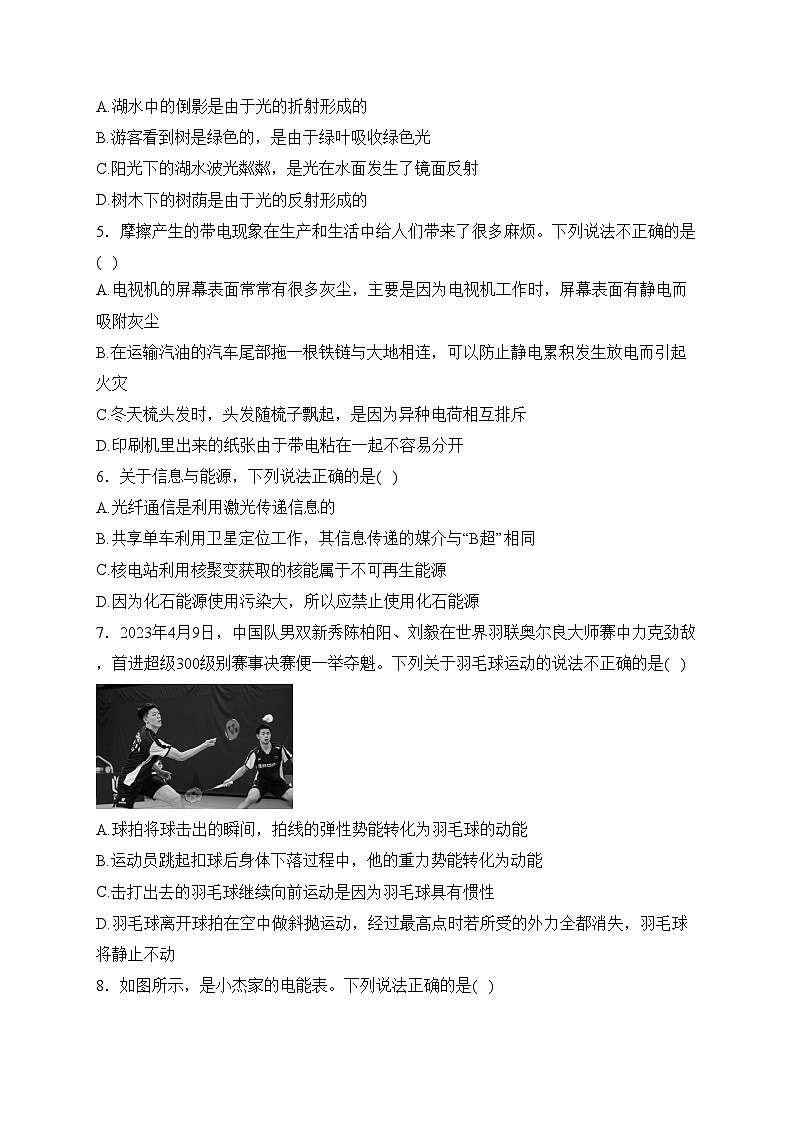

4．碧水盈池万丈深，轻摇折扇卧听琴。这是描述关中八景之一的“曲江流饮”的诗句。曲江池周围楼台起伏、宫殿林立，绿树环绕，水色明媚。下列分析正确的是( )
A.湖水中的倒影是由于光的折射形成的
B.游客看到树是绿色的，是由于绿叶吸收绿色光
C.阳光下的湖水波光粼粼，是光在水面发生了镜面反射
D.树木下的树荫是由于光的反射形成的
5．摩擦产生的带电现象在生产和生活中给人们带来了很多麻烦。下列说法不正确的是( )
A.电视机的屏幕表面常常有很多灰尘，主要是因为电视机工作时，屏幕表面有静电而吸附灰尘
B.在运输汽油的汽车尾部拖一根铁链与大地相连，可以防止静电累积发生放电而引起火灾
C.冬天梳头发时，头发随梳子飘起，是因为异种电荷相互排斥
D.印刷机里出来的纸张由于带电粘在一起不容易分开
6．关于信息与能源，下列说法正确的是( )
A.光纤通信是利用激光传递信息的
B.共享单车利用卫星定位工作，其信息传递的媒介与“B超”相同
C.核电站利用核聚变获取的核能属于不可再生能源
D.因为化石能源使用污染大，所以应禁止使用化石能源
7．2023年4月9日，中国队男双新秀陈柏阳、刘毅在世界羽联奥尔良大师赛中力克劲敌，首进超级300级别赛事决赛便一举夺魁。下列关于羽毛球运动的说法不正确的是( )
A.球拍将球击出的瞬间，拍线的弹性势能转化为羽毛球的动能
B.运动员跳起扣球后身体下落过程中，他的重力势能转化为动能
C.击打出去的羽毛球继续向前运动是因为羽毛球具有惯性
D.羽毛球离开球拍在空中做斜抛运动，经过最高点时若所受的外力全都消失，羽毛球将静止不动

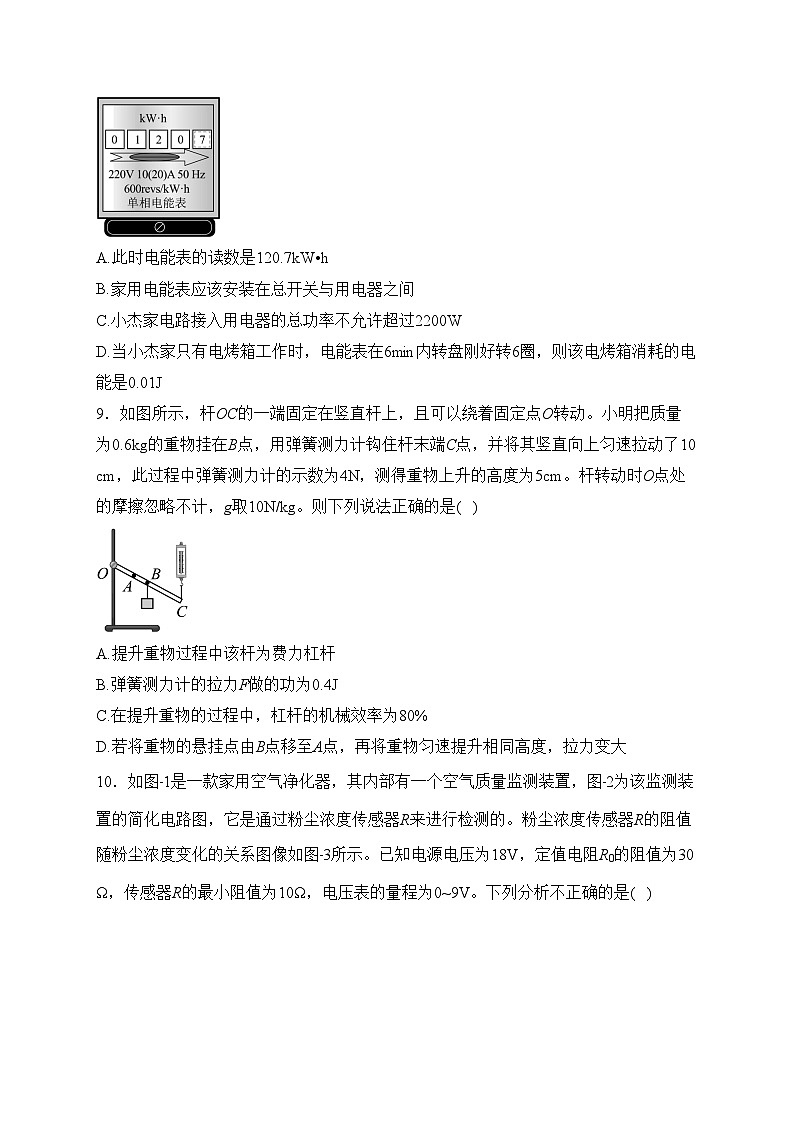

8．如图所示，是小杰家的电能表。下列说法正确的是( )
A.此时电能表的读数是120.7kW•h
B.家用电能表应该安装在总开关与用电器之间
C.小杰家电路接入用电器的总功率不允许超过2200W
D.当小杰家只有电烤箱工作时，电能表在6min内转盘刚好转6圈，则该电烤箱消耗的电能是0.01J
9．如图所示，杆OC的一端固定在竖直杆上，且可以绕着固定点O转动。小明把质量为0.6kg的重物挂在B点，用弹簧测力计钩住杆末端C点，并将其竖直向上匀速拉动了10cm，此过程中弹簧测力计的示数为4N，测得重物上升的高度为5cm。杆转动时O点处的摩擦忽略不计，g取10N/kg。则下列说法正确的是( )
A.提升重物过程中该杆为费力杠杆
B.弹簧测力计的拉力F做的功为0.4J
C.在提升重物的过程中，杠杆的机械效率为80%
D.若将重物的悬挂点由B点移至A点，再将重物匀速提升相同高度，拉力变大
10．如图﹣1是一款家用空气净化器，其内部有一个空气质量监测装置，图﹣2为该监测装置的简化电路图，它是通过粉尘浓度传感器R来进行检测的。粉尘浓度传感器R的阻值随粉尘浓度变化的关系图像如图﹣3所示。已知电源电压为18V，定值电阻R0的阻值为30Ω，传感器R的最小阻值为10Ω，电压表的量程为0~9V。下列分析不正确的是( )
A.电流表变化范围为0.3~0.45A
B.电压表变化范围为4.5~9V
C.电路总功率变化范围为5.4~8.1W
D.电压表示数随粉尘浓度的增大而增大
二、填空题
11．2023年2月24日，由陕投商洛清洁能源有限公司投资建设的陕西省最大山地光伏电站——陕投商州区100MW光伏电站成功并网发电。该项目平均每年可为当地提供1.45亿度绿色电能，节约标准煤4.29万吨，减排二氧化碳11.75万吨，将有效改善商洛及周边的电源条件。光伏电站发电时将________能转化为电能，具有________的优点。
12．中国古诗词中蕴含了丰富的物理知识，“道狭草木长，夕露沾我衣。”出自魏晋陶渊明的《归园田居》，露是空气中的水蒸气________（填物态变化名称）形成的；《诗经•蒹葭》中有“蒹葭苍苍，白露为霜”的诗句，霜是空气中的水蒸气________（选填“吸热”或“放热”）后________（填物态变化名称）形成的。
13．我国自主研制的一款双人智能电动飞行汽车，如下图所示，旋翼转动，对下方空气施力的同时获得升力，说明了力的作用是_______的；当旋翼转速加快时，飞行汽车会加速上升，说明力可以改变物体的_______；当飞行汽车悬停在空中时，其旋翼产生的升力_______（选填“大于”“小于”或“等于”）汽车和乘员的总重力。
14．如图所示是“测量滑动摩擦力大小”的实验装置图，水平拉动木板，待弹簧测力计A、B示数稳定时，木块所受滑动摩擦力的方向水平向________ ；比较弹簧测力计A、B的示数FA、FB大小关系，FA________（选填“＞”“＜”或“＝”）FB；利用此装置测量木块所受摩擦力大小的优点是________。
15．如图所示，容器中间用隔板分成左右相同的两部分，隔板下部有一用薄橡皮膜封闭的圆孔。容器左右两侧分别加入深度不同的水，左侧水面较低，会看到橡皮膜向左侧凸出，说明液体压强与________有关，除此以外，液体压强还与________有关。若左侧注入的是水，橡皮膜距离水面h1，右侧注入某种液体，当橡皮膜距离液面h2时，观察到橡皮膜保持竖直，则右侧液体的密度表达式为ρ液＝________。（水的密度用ρ水表示）
16．如图为“探究电流通过导体时产生的热量与什么因素有关”的实验装置。电源电压不变，R1、R2为阻值恒定的电热丝且R1∶R2＝3∶1。容器中空气内能的增大方式是________（选填“热传递”或“做功”），实验中用到的探究方法是________；闭合S1、断开S2，可探究电流产生的热量与________的关系；若闭合S1、断开S2，经过相同时间，R1与R2产生的热量之比为________。
三、作图题
17．请画出篮球所受重力的示意图。（O点为篮球的重心）
18．请你根据安全用电原则，在图中的两个虚线框内分别补充好灯泡和开关的符号，并将三孔插座接入电路中。
四、实验题
19．按要求完成以下问题。
（1）如图-1，该现象可以用_______来解释；
（2）如图-2，在两张自由下垂的纸中间向下吹气，发现两张纸靠近，说明在气体中，流速越大的位置压强越_______；
（3）如图-3，实验中水蒸气顶起软木塞说明内能转化为_______能，此过程与四冲程内燃机的_______冲程的能量转化方式相同。
20．在“探究凸透镜成像规律”的实验中。
（1）如图﹣1所示，小敏将平行光正对凸透镜照射时，光屏上出现一个最小、最亮的光斑，则凸透镜的焦距是________cm；
（2）实验中小敏将蜡烛、凸透镜和光屏安装在光具座上，将三者中心调到同一高度，目的是________；
（3）如图﹣2所示，如果将点燃的蜡烛移动到光具座上15cm刻线处，移动光屏可以在光屏上得到一个倒立、________的实像，这个实验现象可以说明________（选填“照相机”“投影仪”或“放大镜”）的成像特点；
（4）小敏用一个水透镜来展示近视眼、远视眼的成因和矫正方法，如图﹣3所示，此时光屏上恰好得到了烛焰清晰的像，接着她推动活塞使水透镜变厚，发现光屏上的像变模糊了，为了使像再次清晰，她应将蜡烛适当________（选填“靠近”或“远离”）水透镜；若不移动蜡烛，要让光屏上的像变清晰，可在蜡烛与水透镜之间适当的位置安装一个________（选填“凸”或“凹”）透镜，此过程模拟的是________（选填“近视眼”或“远视眼”）的成因及矫正方法。
21．小杰利用如图所示实验装置探究“比较不同物质的吸热能力”实验。
（1）小杰量取了质量相等但初温不同的a、b两种液体分别倒入相同的烧杯中。
①实验中选用了相同的电加热器加热，目的是使a、b两种液体在相同时间获得________（选填“相同”或“不同”）的热量；
②若不考虑热损失，当它们吸收相同热量时，可以通过比较________ （选填“加热时间的长短”或“温度计示数升高的多少”）来判断吸热能力的强弱；
③小杰仔细分析表中实验数据，发现a液体的吸热能力强。若a液体是水，则b液体的比热容cb＝________J/(kg·℃)。[c水＝4.2×103J/(kg·℃)]
（2）通过以上探究可以判断，假如白天在海滩游玩时，进入海边的荒山后迷了路，应该选择________（选填“顺风”或“逆风”）返回到海边。（已知沙石的比热容比水的比热容小）
22．小涛用“伏安法”测量小灯泡的电功率，如图﹣1所示，电源电压为6V，小灯泡额定电压为2.5V、电阻约为5Ω，滑动变阻器有甲（“20Ω，2A”）、乙（“5Ω，1A”）两种规格可选。
（1）小涛在连接好电路的最后一根导线后，闭合开关，发现小灯泡不亮，电压表指针偏到最大刻度处，且电流表也没有示数，出现上述故障的原因可能是________；
（2）本实验应该选择________（选填“甲”或“乙”）规格的滑动变阻器；
（3）排除故障后继续进行实验，当滑动变阻器滑片P移到某一位置时，电压表示数如图﹣2所示，为________V；要测小灯泡的额定功率，应将滑片P向________（选填“A”或“B”）端移动，使电压表示数为2.5V。小涛根据实验数据描绘了如图﹣3所示的I﹣U图像，则小灯泡的额定功率是________W；
（4）小涛打算增加一个电阻箱R0，只利用电压表，设计图﹣4所示的电路来测量小灯泡的额定功率。主要步骤如下：
①按电路图连接电路；
②闭合开关S1，将开关S2接到b，移动滑动变阻器的滑片，直到电压表示数为2.5V；
③将S2接a，保持滑动变阻器的滑片不动，调节电阻箱，直到电压表示数为2.5V时，读出电阻箱接入电阻为R0。则小灯泡的额定功率P额＝________（用字母和已知量表示）；
④若在步骤③中调节电阻箱时无法使电压表示数恰好是2.5V，小涛将电阻箱阻值调到某一值后，将滑动变阻器的滑片向右移了一点，电压表的示数恰好为2.5V，然后用测得的数据求出小灯泡的额定功率。这样测得的额定功率与实际值相比会________（选填“偏大”或“偏小”）。
五、计算题
23．随着我国科技的进步和无数海洋人的努力和探索，“奋斗者号”载人深潜器，成功潜入海底10909m，再次向世界展示中国力量！如图所示，“奋斗者号”两侧配有压载铁（压载铁的规格均相同），通过改变其数量，来控制“奋斗者号”的下沉、上浮或悬停。（假设海水的密度均匀，ρ海水＝1.0×103kg/m3，g取10N/kg）
（1）“奋斗者号”在水面下加速下潜过程中，受到海水的浮力________（选填“变大”“变小”或“不变”）；
（2）若“奋斗者号”舱门面积约为6000cm2，当其下潜到水下500m时，海水对舱门的压力为多大________？
（3）“奋斗者号”总重为36t，若“奋斗者号”从海面匀速竖直下潜到1000m深处，该过程中重力做功为多少________？
（4）“奋斗者号”下潜时，外部携带了4块压载铁，总质量将近2t。若抛卸2块压载铁后“奋斗者号”处于悬浮状态，此时它排开海水的体积为多少________？
24．小阳家新购置了一台“智能榨汁机”，其自动控温工作原理如图﹣1所示，控制电路中的电磁铁线圈电阻不计。R0是保护电阻，R为热敏电阻，其阻值随温度变化的规律如图﹣2所示，电源电压U1恒为6V；工作电路中，U2＝220V，R1、R2是加热电阻。当线圈中的电流I大于10mA时，自动切换加热挡，工作电路的相关参数如图﹣3所示。
（1）智能榨汁机开始加热时金属板与________（选填“a”或“b”）端相连接。
（2）若R0阻值为300Ω，则智能榨汁机刚开始保温时果汁的温度为多少________？
（3）电阻丝R2的阻值是多少________？
（4）该榨汁机在加热状态下，将500mL初温为30℃的果汁加热到60℃需要多长时间________？[c果汁＝4×103 J/(kg·℃)，ρ果汁＝1.2×103kg/m3]
参考答案
1．答案：D
解析：A.空调遥控器使用时的电流约为15mA=0.015A，故A不符合题意；
B.家用电视机的功率约为200W，正常工作的电流
故B不符合题意；
C.教室内一盏日光灯的电功率约为40W，正常工作时的电流
故C不符合题意；
D.教室内空调属于大功率用电器，功率约为2000W，故D符合题意。
故选D。
2．答案：D
解析：A.“高唱国歌”中的“高”是指响度大，故A错误；
B.声音的传播需要介质，通常我们听到的声音主要是通过空气传来的。国歌伴奏音乐是通过空气传入参会人员耳朵的，故B正确；
C.参会人员唱出的国歌声是由声带振动产生的，故C错误；
D.大人民大会堂四周墙壁都做成有许多针孔状的墙壁，可以减弱声音的反射；当声音传到这些墙面后，被反射到了不同的方向或被多次反射而吸收掉，这样就能减弱回声，保证较好的听觉效果，故D错误。
故选B。
3．答案：D
解析：A.宇宙是一个有层次的天体系统，一切天体都在不停息的运动着，故A错误；
B.因为松软的馒头是发酵过的，在面团中，发酵产生二氧化碳气体留下大量的孔，用手捏馒头会变小，是因为馒头中的孔被压缩，而不是分子间的间隔，故B错误；
C.物质是由分子或原子组成的，分子由原子组成，原子由位于原子中心的带正电的原子核和核外带负电的电子构成，故C错误；
D.春天花香袭人，是花的芳香分子扩散到了空气中，属于扩散现象，说明分子在不停的做无规则运动，故D正确。
故选D。
4．答案：C
解析：A.湖水中的倒影是平面镜成像，属于光的反射，故A错误；
B.游客看到树是绿色的，是由于绿叶反射绿色光，故B错误；
C.阳光下的湖水波光粼粼，是因为阳光照射到无数的水波片上，发生了镜面反射，故C正确；
D.树木下的树荫是由于光沿直线传播时，树叶挡住了太阳光而形成了阴影，故D错误。
故选C。
5．答案：C
解析：A.电视机屏幕容易沾灰尘是因为电视机工作时会使得屏幕带静电而吸引灰尘，故A正确，不符合题意；
B.运输汽油的车拖一根铁链是为了将静电导入大地，防止静电积累放电引发火灾，故B正确，不符合题意；
C.头发随梳子飘起，是因为异种电荷相互吸引，故C错误，符合题意；
D.印刷机里出来的纸张因为带电，相互吸引，不易分开，故D正确，不符合题意。
故选C。
6．答案：A
解析：A.光纤通信是利用激光传输信息的，从光纤的一端射入，在内壁上多次反射后在另一端放射出来，然后在接收端，检测器收到光信号后把它变换成电信号，经解调后恢复原信息，故A正确；
B.共享单车利用卫星定位工作，卫星是通过电磁波传递信息的，“B超”是利用超声波传递信息，二者使用的媒介不同，故B错误；
C.核电站利用核裂变获取的核能短期内不能从自然界得到补充，属于不可再生能源，故C错误；
D.化石能源使用污染大，为了保护环境，减少污染，应尽量减少化石能源的使用，而不是直接禁止使用，故D错误。
故选A。
7．答案：D
解析：A.球拍将球击出的瞬间，拍线由于发生弹性形变而具有弹性势能，在恢复原状的过程中，弹性势能转化为羽毛球的动能，故A正确，不符合题意；
B.运动员跳起扣球后身体下落过程中，质量不变，高度减小，重力势能减小，速度越来越快，动能增加，重力势能转化为动能，故B正确，不符合题意；
C.击打出去的羽毛球由于具有惯性而继续向前运动，故C正确，不符合题意；
D.羽毛球离开球拍在空中做斜抛运动，经过最高点时，仍然具有水平向前的速度，若此时所受的外力全部消失，由牛顿第一定律可知，羽毛球将沿水平方向做匀速直线运动，故D错误，符合题意。
故选D。
8．答案：A
解析：A.由图可知，电能表的末位数是小数，此时电能表的读数为120.7kW•h，故A正确；
B.安装家庭电路以前，先安装电能表，再安装总开关，家用电能表应该安装在总开关之前，故B错误；
C.由电能表的参数可知，电能表的工作电压U=220V，平时工作允许通过的最大电流I最大=20A，电能表允许接入用电器的最大总电功率
故C错误；
D.电能表上标有“600revs/（kW•h）”表示每消耗1kW•h的电能，电能表转过的圈数为600转，电能表在6min内转盘刚好转6圈，消耗的电能为
故D错误。
故选A。
9．答案：B
解析：A.力臂是支点到力的作用线的距离，由图可知动力臂大于阻力臂，所以提升重物过程中该杠杆为省力杠杆，故A错误；
B.拉力F做的功为
故B正确；
C.重物的重力为
有用功
机械效率为
故C错误；
D.若将重物的悬挂点由B点移至A点，阻力臂变小，阻力和动力臂不变，根据杠杆平衡条件，拉力变小，故D错误。
故选B。
10．答案：D
解析：由电路图可知，闭合开关S，传感器电阻R和定值电阻R0串联，电压表测R两端的电压，电流表测电路中的电流；
ABC.当传感器R的阻值最小时，电路中的总电阻最小，电路中的电流最大，因串联电路中总电阻等于各分电阻之和，所以，电流表的最大示数
此时R0两端的电压为
则R两端的最小电压为
电路的最大功率为
当电压表的示数UR=9V时，传感器R的阻值最大，电路中的电流最小，电路的总功率最小，此时定值电阻R0两端的电压
因串联电路中各处的电流相等，所以，电路中的最小电流
电路的最小总功率
由此可知，电流表变化范围为0.3~0.45A；电压表变化范围为4.5~9V；电路总功率变化范围为5.4~8.1W，综上分析知，故ABC正确，不符合题意；
D.由图丙可知，粉尘浓度增大时，传感器电阻R的阻值减小，电路的总电阻减小，由可知，电路中的电流增大，定值电阻R0两端的电压增大，因串联电路中总电压等于各分电压之和，所以，传感器R两端的电压减小，电压表的示数减小，即电压表示数随粉尘浓度增大而减小，故D错误，符合题意。
故选D。
11．答案：太阳；见解析
解析：光伏电站是太阳能发电，发电时将太阳能转化为电能，具有分布广阔、获取方便、安全、干净、不污染环境等优点
12．答案：液化；放热；凝华
解析：
13．答案：相互；运动状态；等于
解析：旋翼转动，对下方空气施力的同时获得升力，利用了力的作用是相互的；当旋翼转速加快时，飞行汽车会加速上升，说明力可以改变物体的运动状态；当飞行汽车悬停在空中时，处于平衡状态，其旋翼产生的升力等于汽车和乘员的总重力。
14．答案：右；＞；不需要匀速拉动木板，操作简单，示数稳定，方便读数
解析：木块相对于木板向左运动，故受到木板对它水平向右的摩擦力。
由平衡力的关系可知，B的示数等于木块受到木板的摩擦力，A的示数等于木板受到木块和地面的摩擦力之和，根据相互作用力的关系，木板对木块的摩擦力和木块对木板的摩擦力大小相等，故A的示数大于B的示数。
此装置的优点是不需要匀速拉动木板，操作简单，示数稳定，方便读数。
15．答案：液体深度；液体密度；
解析：隔水板两侧水的密度相同，水的深度不同，右侧水较深，橡皮膜向左凸出，说明右侧水的压强较大，故说明液体压强与液体深度有关，除此之外，液体压强还与液体密度有关。
橡皮膜保持竖直时，左右两侧压强相同。即。由可得
则液体的密度为
16．答案：热传递；转换法；电阻；3∶1
解析：通电后，电阻丝放出热量，容器中空气吸收热量，内能增大，故容器中空气内能的增大方式是热传递。
实验中根据U形管内液面的高度差来反映电阻丝产生热量的多少，使用了转换法。
闭合S1、断开S2，则两电阻串联，通过两电阻的电流相同，电阻不同，则在通电时间相同时，可以探究电流产生的热量与电阻的关系。
若闭合S1、断开S2，则两电阻串联，经过相同时间，由可得，R1与R2产生的热量之比为
17．答案：
解析：篮球所受重力的方向竖直向下，作用点在几何中心上，如图所示：
18．答案：
解析：开关要接在火线和灯泡之间，插座的接线方式为左零右火上接地，如图所示：
19．答案：（1）光的直线传播
（2）小
（3）机械；做功
解析：（1）小孔成像是利用光的直线传播原理形成的倒立的实像。
（2）在两张自由下垂的纸中间向下吹气，纸中间的空气流速增大，压强减小，纸外侧的压强不变，纸受到向内的压强大于向外的压强，在内外压强差作用下，两张纸向中间靠近，说明气体流速越大的地方，压强越小。
（3）酒精灯对试管加热，试管内水蒸气的内能转化为机械能，将软木塞顶起。内燃机的做功冲程中，活塞向下运动，内能转化为机械能。
20．答案：（1）10.0；（2）使像成在光屏中央；（3）放大；投影仪；（4）靠近；凹；近视眼
解析：（1）平行于主光轴的光经过凸透镜后会聚于一点，即焦点，焦点到光心的距离为焦距，故改凸透镜的焦距为
f=40.0cm-30cm=10.0cm
（2）将蜡烛、凸透镜和光屏安装在光具座上，将三者中心调到同一高度，是为了使像成在光屏的中央。
（3）如图-2所示，如果将点燃的蜡烛移动到光具座上15cm刻线处，此时物距
u=30.0cm-15.0cm=15.0cm
大于一倍焦距，小于二倍焦距，根据2f >u>f，成倒立、放大的实像，投影仪就是利用此原理制成的。
（4）她推动活塞使水透镜变厚，此时凸透镜凸度变大，对光的偏折能力变强，像成在光屏的前方，为了使像再次清晰，根据物近像远像变大可知，她应将蜡烛适当靠近水透镜。
若不移动蜡烛，要让光屏上的像变清晰，可在蜡烛与水透镜之间适当的位置安装一个凹透镜，凹透镜对光线具有发散作用，会让光线推迟会聚成像；凹透镜可以矫正近视眼，故此过程模拟的是近视眼的成因及矫正方法。
21．答案：（1）相同；温度计示数升高的多少；2.1×103J/(kg·℃)；（2）逆风
解析：（1）①实验中她选用了相同的电加热器加热，根据转换法相同时间a、b两种液体吸热相同。
②若不考虑热损失，当它们吸收相同热量时，可以通过比较温度计示数升高的多少来判断吸热能力的强弱。
③根据上表数据可知，从34℃升高到42℃，a、b的加热时间分别为2min和1min，由转换法，a、b的吸热之比为2∶1，根据Q=cmΔt可知，在质量和升高的温度相同的情况下，吸热与比热容成正比，若a是水，比热容为4.2×103J/(kg·℃)，则b物质的比热容
（2）因水的比热容大，吸收相同的热量，相同条件下，海边水的温度变化小，荒山温度变化大，荒山的空气_上升，海边的空气向荒山流动，故假如白天在海滩游玩时，进入海边的荒山后迷了路， 应该选择逆风返回到海边。
22．答案：（1）小灯泡断路；（2）甲；（3）2.4；B；0.75；（4）；偏小
解析：（1）闭合开关，发现小灯泡不亮，且电流表也没有示数，说明电路可能断路。电压表指针偏到最大刻度处，说明电压表与电源连通，说明与电压表并联之外的电路是完好的，则故障可能是与电压表并联的小灯泡断路了。
（2）该实验中，灯泡与滑动变阻器串联，电流表测电路中电流，电压表测灯泡两端电压，小灯泡的额定电流为
小灯泡正常发光时滑动变阻器接入电路的阻值为
因此应该选择甲规格的滑动变阻器。
（3）图﹣2中，使用的是“0~3V”的量程，分度值为0.1V，示数为2.4V。
要测小灯泡的额定功率，应使小灯泡达到额定电压2.5V，根据串联电路电压特点，应减小滑动变阻器两端的电压，由分压原理可知，应减小滑动变阻器接入电路的阻值，即向B端移动滑片。
由图﹣3可知，当小灯泡达到额定电压2.5V时，电流为0.3A，故小灯泡的额定功率为
（4）在步骤②中，灯泡和滑动变阻器串联，电压表测灯泡两端电压，移动滑动变阻器的滑片，直到电压表示数为2.5V，此时灯泡正常发光；在步骤③中，电阻箱与滑动变阻器串联，电压表测电阻箱两端的电压；保持滑动变阻器的滑片不动，调节电阻箱，直到电压表示数为2.5V时，根据等效替代法，此时电阻箱的阻值等于灯泡正常发光时的阻值，即RL=R0，则灯泡正常发光时的功率为
将滑动变阻器的滑片向右移了一点，即滑动变阻器的阻值增大了一点，才使电压表的示数为2.5V，根据串联电路分压规律可知，滑动变阻器的滑片没有移动时，电压表的示数大于2.5V，电阻箱的电阻比灯泡正常发光时的电阻大，通过R0的电流比灯泡正常发光时的电流更小了一些，根据电功率公式P＝UI可知，这样测量出的额定功率与实际相比要偏小。
23．答案：（1）不变；（2）3×106N；（3）3.6×108J；（4）35m3
解析：（1）“奋斗者号”在水面下加速下潜过程中，排开水的体积不变，故所受浮力不变。
（2）下潜到水下500m时，海水对舱门的压强为
海水对舱门的压力为
（3）“奋斗者号”总重力为
G=mg=36×103kg×10N/kg=3.6×105N
重力做功为
W=Gh=3.6×105N×1000m=3.6×108J
（4） 4块压载铁，总质量将近2t，则两块压载铁的质量为1t，重力为
G铁=m铁g=1×103kg×10N/kg=1×104N
抛卸两块压载铁后，“奋斗者号”所受浮力为
F浮=G-G铁=3.6×105N-1×104N=3.5×105N
排开海水的体积为
24．答案：（1）b；（2）50℃；（3）121Ω；（4）200s
解析：（1）由知，R1、R2串联时，总电阻大，功率小，为保温挡，此时S接a；当S接b时，为R2的简单电路，电阻小，功率大，为加热挡。
（2）在控制电路中，R0与R串联，刚开始保温时，控制电路的总电阻
热敏电阻的阻值为
R=R总-R0=600Ω-300Ω=300Ω
由图2可知，此时温度为50℃。
（3）由知，加热时
（4）果汁的质量为
m=ρV=1.2×103kg/m3×500×10-6m3=0.6kg
果汁吸收的热量为
Q吸=c果汁mΔt=4×103J/(kg·℃)×0.6kg×(50℃-30℃)=7.2×104J
消耗的电能
加热所需时间
加热时间/min
0
1
2
3
4
a液体的温度/℃
30
34
38
42
46
b液体的温度/℃
10
18
26
34
42
智能榨汁机
额定电压
220V
额定加热功率
400W
额定保温功率
80W
加热效率
90%
最大容量
1200mL
