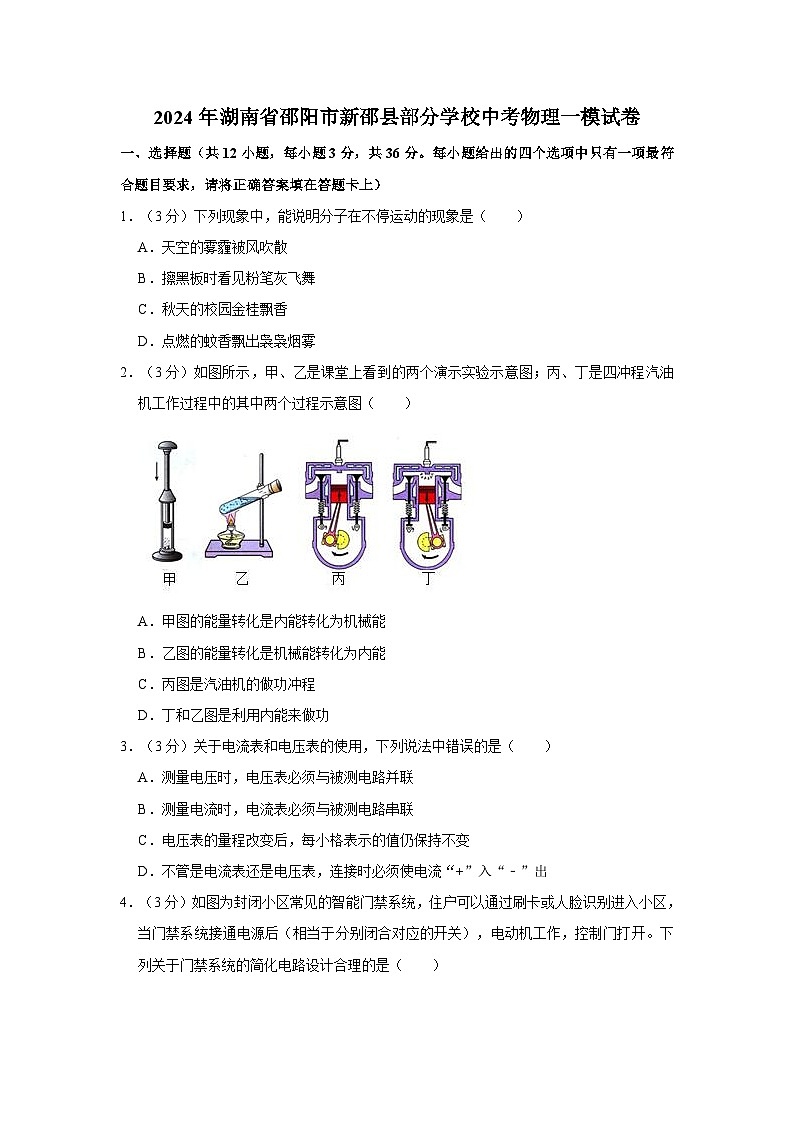

2024年湖南省邵阳市新邵县部分学校中考物理一模试卷

这是一份2024年湖南省邵阳市新邵县部分学校中考物理一模试卷，共25页。试卷主要包含了选择题，填空题，作图与实验探究题，计算题等内容，欢迎下载使用。

1．（3分）下列现象中，能说明分子在不停运动的现象是（ ）
A．天空的雾霾被风吹散
B．擦黑板时看见粉笔灰飞舞
C．秋天的校园金桂飘香
D．点燃的蚊香飘出袅袅烟雾
2．（3分）如图所示，甲、乙是课堂上看到的两个演示实验示意图；丙、丁是四冲程汽油机工作过程中的其中两个过程示意图（ ）
A．甲图的能量转化是内能转化为机械能
B．乙图的能量转化是机械能转化为内能
C．丙图是汽油机的做功冲程
D．丁和乙图是利用内能来做功
3．（3分）关于电流表和电压表的使用，下列说法中错误的是（ ）
A．测量电压时，电压表必须与被测电路并联
B．测量电流时，电流表必须与被测电路串联
C．电压表的量程改变后，每小格表示的值仍保持不变
D．不管是电流表还是电压表，连接时必须使电流“+”入“﹣”出

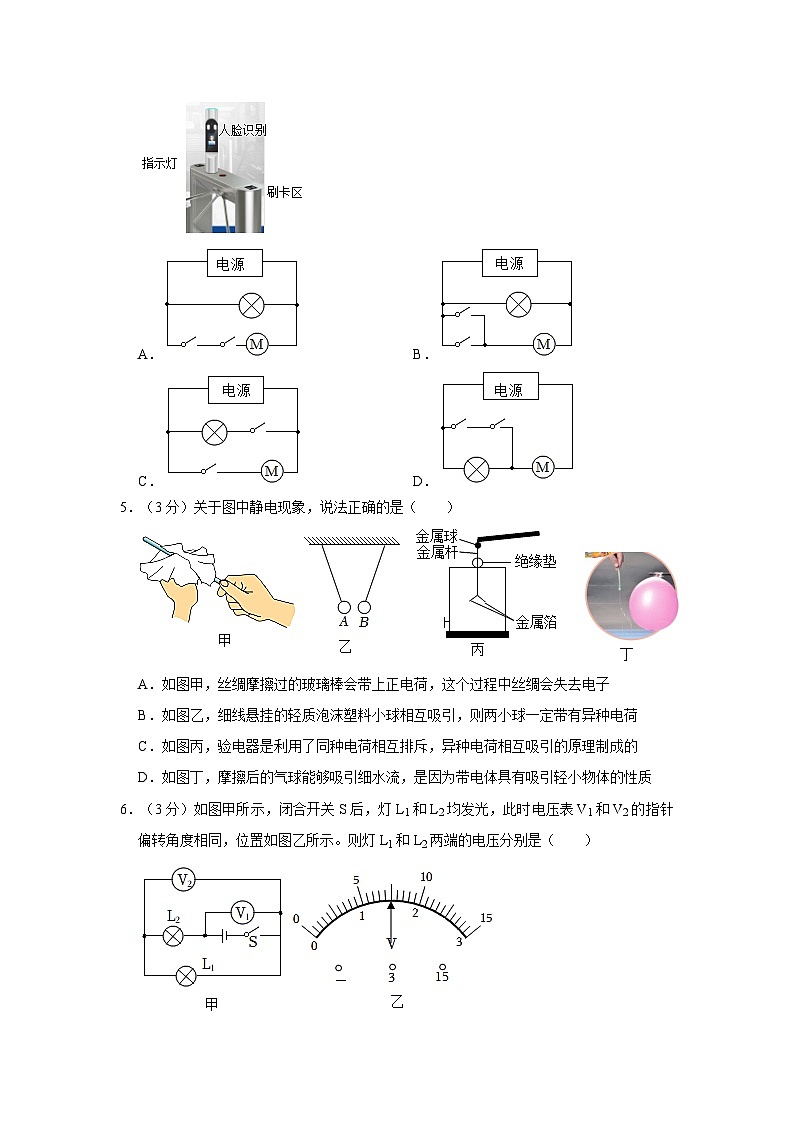

4．（3分）如图为封闭小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区，当门禁系统接通电源后（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（ ）
A．B．
C．D．
5．（3分）关于图中静电现象，说法正确的是（ ）
A．如图甲，丝绸摩擦过的玻璃棒会带上正电荷，这个过程中丝绸会失去电子
B．如图乙，细线悬挂的轻质泡沫塑料小球相互吸引，则两小球一定带有异种电荷
C．如图丙，验电器是利用了同种电荷相互排斥，异种电荷相互吸引的原理制成的
D．如图丁，摩擦后的气球能够吸引细水流，是因为带电体具有吸引轻小物体的性质
6．（3分）如图甲所示，闭合开关S后，灯L1和L2均发光，此时电压表V1和V2的指针偏转角度相同，位置如图乙所示。则灯L1和L2两端的电压分别是（ ）
A．7.5V 1.5VB．7.5V 6VC．6V 1.5VD．1.5V 6V
7．（3分）我国自行研制的第三艘航空母舰福建号采用了最先进的电磁弹射器。电磁弹射器的弹射车处于强磁场中，当弹射车内的导体有强电流通过时，弹射车就给舰载机提供强大的推力而快速起飞。下列各图能正确反映电磁弹射器工作原理的是（ ）
A．
B．
C．
D．
8．（3分）如图是电阻甲和乙的U﹣I图像，小明对图像信息作出的判断，正确的是（ ）
A．甲导体两端的电压与电流成正比
B．当乙两端电压为1V时，其电阻值为0.4Ω
C．将甲和乙串联，若电流为0.4A，则电路两端的总电压为3V
D．若甲和乙并联，若电压为2.5V，则电路中干路电流为0.5A
9．（3分）如图所示的电路中，电源两端的电压保持不变。闭合开关S后，滑动变阻器的滑片P向左移动（ ）
A．电流表A2的示数变小，电压表V的示数变小
B．电流表A1的示数变小，电压表V的示数变大
C．电流表A2与电流表A1的示数之差不变
D．电流表A1的示数不变，电压表V的示数不变
10．（3分）如图是小园家电路的一部分。他闭合开关时螺旋灯泡正常发光，再将电饭锅的插头插入插座中时，灯泡突然熄灭，原因可能是（ ）
A．电饭锅断路B．灯泡的灯丝断路
C．开关短路D．电饭锅的插头短路
11．（3分）“珍爱生命，安全用电”。下列做法中，符合安全用电原则的是（ ）
A．搬动用电器时，无需断开开关
B．一旦用电器着火，应立即用水扑灭
C．家庭电路中，可用铜丝代替保险丝接入电路
D．不能用厨房湿巾擦拭正在工作的电饭锅
12．（3分）如图所示，电源电压不变，只闭合开关S1，电流表示数为0.3A，再闭合S2，电流表示数变化了0.4A。则同时闭合S1、S2后，相同时间内R1、R2消耗的电能之比是（ ）
A．3：4B．4：3C．7：3D．4：7
二、填空题（共4小题，每空2分，共18分）
13．（4分）我国的乌东德、白鹤滩、溪洛渡、向家坝、三峡、葛洲坝水电站实现联合调度，标志着世界最大的“清洁能源走廊”已形成。水能是 （选填“可再生”或“不可再生”）能源。水电站年均发电量可达1.08×1018J，若这些电量改用煤进行火力发电，效率为40%7J/kg，则需要用煤 kg。
14．（4分）如图所示是一种温度自动控制报警装置电路图。当温度达到90℃时，就会启动报警装置，发出光信号提醒用户。温度计中的水银属于 （选填“导体”或“绝缘体”）；报警时，工作电路中的 灯亮。
15．（4分）如图所示，已知R1：R2＝2：1。当开关S闭合，甲、乙两表均为电压表时，两表示数之比为U甲：U乙＝ ；当开关S断开，甲、乙两表均为电流表时，两表示数之比为I甲：I乙＝ 。（电路中各元件均未损坏）
16．（6分）在如图所示的电路中，电源电压为4.5V保持不变，电压表量程0﹣3V，滑动变阻器R的规格是“10Ω 1A”，灯泡L标有“2.5V 0.5A”字样，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，则电流表的示数变化范围是 ，灯泡消耗的最小功率为 W，电路消耗的最大总功率为 。
三、作图与实验探究题（共4小题，其中17小题2分，18、19小题各8分，20小题10分。）
17．（2分）如图所示，电磁铁上方用弹簧挂着一个条形磁体，闭合开关S，请在图中括号内标出电源的正极、负极和电磁铁下端的磁极名。（电源正极、负极分别用“+”“﹣”表示，磁极名用“N”“S”表示）
18．（8分）小明用如图所示装置探究两种液体吸热能力，两烧瓶中的电阻丝相同。
（1）实验中，必须取 （填“质量”或“体积”）相等的甲、乙两种液体；
（2）实验中，用 间接反映液体吸收热量的多少；（选“通电时间”或“温度计示数的变化”）
（3）如表是某次的实验数据，分析可知， （填“甲”或“乙”）液体的吸热能力较强；
（4）若在甲、乙两瓶中，液体是质量相同的同种液体，电阻丝的阻值不同 的关系。
19．（8分）在探究“电压一定时，电流跟电阻关系”的实验中，设计电路图如图甲所示。
（1）连接电路前，开关必须 ；
（2）根据图甲用笔画线代替导线将图乙实物连接成完整电路（导线不允许交叉）；
（3）连接好电路，闭合开关，发现电流表没有示数，电压表示数始终接近电源电压。造成这一现象的原因可能是 ；
A.电流表坏了
B.滑动变阻器短路
C.电阻处接触不良
D.电阻短路
（4）排除电路故障进行实验，多次改变R的阻值，调节滑动变阻器
（5）实验结论是： 。
20．（10分）某同学在做“测量小灯泡正常发光时的电阻”的实验时，设计了如图甲所示的实验电路，已知标有“3.8V”字样的小灯泡正常发光时的电阻约为10Ω，可供选用的滑动变阻器有R1（20Ω 1A）和R2（50Ω 0.2A）。
（1）为了能完成实验，应该选用的滑动变阻器是 （选填“R1”或“R2”）；
（2）闭合开关后，某次测量时电压表的示数为2.6V，为使小灯泡正常发光 （选填“A”或“B”）端滑动。小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡正常发光时的电阻为 Ω；
（3）小明还测量了小灯泡在不同电压下的电流，并根据所测得的数据绘制了小灯泡的电流与电压的关系图象，如图丙所示。在这个图象中 （选填“电压”或“电流”）；
（4）该同学又取来R＝10Ω的定值电阻，设计了如图丁所示的电路图，闭合开关，使电流表的示数为 A时，小灯泡正常发光。
四、计算题（共2小题，21题6分，22题12分，共18分。要求写出必要的文字说明，公式和重要的演算步骤，只写出最后答案的不能计分）
21．（6分）一壶体积为2L、温度为20℃的水，加热到70℃[已知ρ水＝1.0×103kg/m3，c水＝4.2×103J/（kg•℃）]。
求：
（1）水的质量是多少kg。
（2）水吸收的热量。
（3）接着再继续加热，若水又吸收了1.68×105J的热量，水的末温。
22．（12分）如图甲所示为某品牌电饭煲，内部电路可简化为图乙所示电路，其发热元件为两个电阻，电阻R1阻值为50Ω，中温挡功率为242W。
（1）R2的电阻值是多少？
（2）低温挡正常工作时，求电路消耗的总功率？
（3）家中只有电饭煲在高温挡工作时，如图丙所示，电能表转盘1min转了50转
答案与解析
一、选择题（共12小题，每小题3分，共36分。每小题给出的四个选项中只有一项最符合题目要求，请将正确答案填在答题卡上）
1．（3分）下列现象中，能说明分子在不停运动的现象是（ ）
A．天空的雾霾被风吹散
B．擦黑板时看见粉笔灰飞舞
C．秋天的校园金桂飘香
D．点燃的蚊香飘出袅袅烟雾
【解答】解：A、天空的雾霾被风吹散，不是分子的运动；
B、擦黑板时看见粉笔灰飞舞，不属于分子运动；
C、秋天的校园金桂飘香，属于分子的无规则运动；
D、点燃的蚊香飘出袅袅烟雾，不属于分子运动。
故选：C。
2．（3分）如图所示，甲、乙是课堂上看到的两个演示实验示意图；丙、丁是四冲程汽油机工作过程中的其中两个过程示意图（ ）
A．甲图的能量转化是内能转化为机械能
B．乙图的能量转化是机械能转化为内能
C．丙图是汽油机的做功冲程
D．丁和乙图是利用内能来做功
【解答】解：甲图是用力将活塞压下，活塞对空气做功，温度升高，棉花就会燃烧，即是将机械能转化为内能的过程。
乙图对试管中的水加热，加快水的蒸发，体积膨胀，使塞子飞出去。
丙图两气门都关闭，活塞上行，是压缩冲程。
丁图两气门都关闭，活塞下行，火花塞点火，做功冲程将内能转化为机械能。
综上所述，ABC错误。
故选：D。
3．（3分）关于电流表和电压表的使用，下列说法中错误的是（ ）
A．测量电压时，电压表必须与被测电路并联
B．测量电流时，电流表必须与被测电路串联
C．电压表的量程改变后，每小格表示的值仍保持不变
D．不管是电流表还是电压表，连接时必须使电流“+”入“﹣”出
【解答】解：A．测量电压时，故A正确；
B．测量电流时，故B正确；
C．电压表的量程改变后，大量程的分度值大于小量程的分度值，故C错误；
D．不管是电流表还是电压表，保证正向偏转。
故选：C。
4．（3分）如图为封闭小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区，当门禁系统接通电源后（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（ ）
A．B．
C．D．
【解答】解：
由题知，人脸识别，只要其中一种方式识别成功，所以两个开关应并联后再与电动机串联在电源上，是并联的。
故选：B。
5．（3分）关于图中静电现象，说法正确的是（ ）
A．如图甲，丝绸摩擦过的玻璃棒会带上正电荷，这个过程中丝绸会失去电子
B．如图乙，细线悬挂的轻质泡沫塑料小球相互吸引，则两小球一定带有异种电荷
C．如图丙，验电器是利用了同种电荷相互排斥，异种电荷相互吸引的原理制成的
D．如图丁，摩擦后的气球能够吸引细水流，是因为带电体具有吸引轻小物体的性质
【解答】解：
A、丝绸摩擦过的玻璃棒会带上正电荷，丝绸得到电子而带上负电；
B、细绳悬挂的轻质泡沫塑料小球相互吸引，也可能是一个带电，故B错误；
C、验电器是利用同种电荷相互排斥原理制成的；
D、摩擦后的气球带了电，所以气球能够吸引细水流。
故选：D。
6．（3分）如图甲所示，闭合开关S后，灯L1和L2均发光，此时电压表V1和V2的指针偏转角度相同，位置如图乙所示。则灯L1和L2两端的电压分别是（ ）
A．7.5V 1.5VB．7.5V 6VC．6V 1.5VD．1.5V 6V
【解答】解：由图可知，闭合开关后，V1表测量电源电压，V2表测量灯L4两端的电压；
因为串联电路两端的电压等于各部分电路两端的电压之和，所以，V1的示数应大于V2的示数，而两电压表的指针偏转角度相同，
所以两电压表选用的量程是不同的，则V3选用的是大量程，分度值为0.5V，即电源电压U＝3.5V；
V2表为小量程，分度值为7.1V，即L1两端的电压U3＝1.5V，
由串联电路的电压特点知，灯L3两端的电压U2＝U﹣U1＝5.5V﹣1.6V＝6V。
故选：D。
7．（3分）我国自行研制的第三艘航空母舰福建号采用了最先进的电磁弹射器。电磁弹射器的弹射车处于强磁场中，当弹射车内的导体有强电流通过时，弹射车就给舰载机提供强大的推力而快速起飞。下列各图能正确反映电磁弹射器工作原理的是（ ）
A．
B．
C．
D．
【解答】解：由题意可知，电磁弹射器的弹射车与飞机前轮连接，当弹射车内的导体通以强电流时，由此可知其原理是通电导体在磁场中受力而运动。
A、图A是奥斯特实验，故A不符合题意；
B、图B是探究电磁铁磁性强弱与线圈匝数的关系；
C、图C有电源，是电动机原理；
D、图D没有电源，故D不符合题意。
故选：C。
8．（3分）如图是电阻甲和乙的U﹣I图像，小明对图像信息作出的判断，正确的是（ ）
A．甲导体两端的电压与电流成正比
B．当乙两端电压为1V时，其电阻值为0.4Ω
C．将甲和乙串联，若电流为0.4A，则电路两端的总电压为3V
D．若甲和乙并联，若电压为2.5V，则电路中干路电流为0.5A
【解答】解：A、由图象可知，因为电压是产生的电流的原因，故A错误；
B、由图象可知，通过乙的电流为0.4A乙＝＝＝8.5Ω；
C、甲、乙串联在电路中，通过甲，
由图象可知，U甲＝2V，U乙＝7V，
由串联电路中总电压等于各分电压之和可知，电源的电压U＝U甲+U乙＝2V+1V＝4V，故C正确；
D、甲、乙并联在2.5V电源时，
由图象可知，I甲＝I乙＝5.5A，
由并联电路中干路电流等于各支路电流之和可知，干路电流I＝I甲+I乙＝0.7A+0.5A＝8A，故D错误。
故选：C。
9．（3分）如图所示的电路中，电源两端的电压保持不变。闭合开关S后，滑动变阻器的滑片P向左移动（ ）
A．电流表A2的示数变小，电压表V的示数变小
B．电流表A1的示数变小，电压表V的示数变大
C．电流表A2与电流表A1的示数之差不变
D．电流表A1的示数不变，电压表V的示数不变
【解答】解：由电路图可知，R1和R2并联，电流表A2测干路电流，电流表A1测通过R2的电流，电压表测电源的电压；
因电源的电压不变，所以电压表的示数不变；
滑动变阻器的滑片P向左移动过程中，滑动变阻器接入电路的电阻变大，
由欧姆定律可知，通过滑动变阻器的电流变小6的示数变小，故D错误；
因为并联电路两端电压不变，而定值电阻R1的阻值不变，所以根据欧姆定律可知通过R1的电流不变；
又因为并联电路干路电流等于各支路电流之和，所以干路中的电流变小3的示数变小；
电流表A1与电流表A2的示数之差为通过R2的电流，所以电流表A1与电流表A2的示数之差不变，故C正确。
故选：C。
10．（3分）如图是小园家电路的一部分。他闭合开关时螺旋灯泡正常发光，再将电饭锅的插头插入插座中时，灯泡突然熄灭，原因可能是（ ）
A．电饭锅断路B．灯泡的灯丝断路
C．开关短路D．电饭锅的插头短路
【解答】解：闭合开关时灯泡正常发光，再将电风扇的插头插入插座中时，检查时发现保险丝熔断了；
由于电饭锅的功率接近1000W，但插头插入，所以造成电流过大的原因可能不一定是总功率过大；开始时电路正常工作，所以故障是插头短路、灯泡断路都不会引起电路中电流过大，不会电流过大。
故选：D。
11．（3分）“珍爱生命，安全用电”。下列做法中，符合安全用电原则的是（ ）
A．搬动用电器时，无需断开开关
B．一旦用电器着火，应立即用水扑灭
C．家庭电路中，可用铜丝代替保险丝接入电路
D．不能用厨房湿巾擦拭正在工作的电饭锅
【解答】解：A、搬动用电器时，应先断开开关；
B、一旦用电器着火，再用水扑灭；
C、家庭电路中，因为铜丝的熔点高，故C错误；
D、不能用厨房湿巾擦拭正在工作的电饭锅，会引起触电。
故选：D。
12．（3分）如图所示，电源电压不变，只闭合开关S1，电流表示数为0.3A，再闭合S2，电流表示数变化了0.4A。则同时闭合S1、S2后，相同时间内R1、R2消耗的电能之比是（ ）
A．3：4B．4：3C．7：3D．4：7
【解答】解：
由图知，只闭合S1时，R1单独接入电路，电流表测R2的电流，则I1＝0.3A；
再闭合S2时，R1、R6并联，电流表测干路中的电流，
两只开关都闭合时，由于并联电路中各电阻互不影响1的电流仍然为I1＝7.3A，
电流表示数变化了0.5A，则说明通过R2的电流为I2＝7.4A，
由于并联电路各支路两端的电压相等，则U1＝U4，所以，在相同时间内R1、R2消耗的电能之比为：＝＝＝＝。
故选：A。
二、填空题（共4小题，每空2分，共18分）
13．（4分）我国的乌东德、白鹤滩、溪洛渡、向家坝、三峡、葛洲坝水电站实现联合调度，标志着世界最大的“清洁能源走廊”已形成。水能是 可再生 （选填“可再生”或“不可再生”）能源。水电站年均发电量可达1.08×1018J，若这些电量改用煤进行火力发电，效率为40%7J/kg，则需要用煤 9×1010 kg。
【解答】解：水能是可以从自然界中源源不断地得到的能源，属于可再生能源；
煤完全燃烧释放的热量：
Q放＝＝＝2.7×1018J，
由Q放＝mq可得，需要煤的质量：
m＝＝＝7×1010kg。
故答案为：可再生；9×1010。
14．（4分）如图所示是一种温度自动控制报警装置电路图。当温度达到90℃时，就会启动报警装置，发出光信号提醒用户。温度计中的水银属于 导体 （选填“导体”或“绝缘体”）；报警时，工作电路中的 红 灯亮。
【解答】解：当温度计的水银柱上升到90℃时，由于水银是导体，电磁铁有磁性，报警电路接通，红灯亮，此时绿灯无电流通过。
故答案为：导体；红。
15．（4分）如图所示，已知R1：R2＝2：1。当开关S闭合，甲、乙两表均为电压表时，两表示数之比为U甲：U乙＝ 1：2 ；当开关S断开，甲、乙两表均为电流表时，两表示数之比为I甲：I乙＝ 1：2 。（电路中各元件均未损坏）
【解答】解：当开关S闭合，甲、乙两表均为电压表时，电压表甲测量R2两端的电压，电压表乙测量R1两端的电压，串联电路的电流处处相等甲：U乙＝U3：U1＝R2：R8＝1：2；
当开关S断开，甲、乙两表均为电流表时，电流表甲测量通过R8的电流，电流表乙测量通过R2的电流，并联电路各支路两端的电压相等可知两表示数之比为I甲：I乙＝I1：I8＝R2：R1＝5：2。
故答案为：1：5；1：2。
16．（6分）在如图所示的电路中，电源电压为4.5V保持不变，电压表量程0﹣3V，滑动变阻器R的规格是“10Ω 1A”，灯泡L标有“2.5V 0.5A”字样，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，则电流表的示数变化范围是 0.3A～0.5A ，灯泡消耗的最小功率为 0.45 W，电路消耗的最大总功率为 2.25W 。
【解答】解：（1）由图知，灯泡和滑动变阻器是串联的，电压表测量灯泡两端的电压。
由I＝可得灯泡电阻：
RL＝＝＝5Ω，
（2）当滑动变阻器连入电阻最小时，电路中电流最大，即灯泡的最小电流，
此时电流表示数为8.5A，此时滑动变阻器两端电压为4.4V﹣2.5V＝2V，
连入电阻为R＝＝＝4Ω；
电路的最大功率：
P最大＝UI最大＝4.7V×0.5A＝8.25W；
②当滑动变阻器电阻最大时，电路电流最小，电压表示数也变小也不会被烧坏，
电路中的最小电流为：I最小＝＝＝0.3A，
此时电流表的示数为4.3A；
灯泡的最小功率：
PL最小＝（I最小）2RL＝（4.3A）2×2Ω＝0.45W；
电流表的示数变化范围为0.8A～0.5A。
故答案为：2.3A～0.3A；0.45。
三、作图与实验探究题（共4小题，其中17小题2分，18、19小题各8分，20小题10分。）
17．（2分）如图所示，电磁铁上方用弹簧挂着一个条形磁体，闭合开关S，请在图中括号内标出电源的正极、负极和电磁铁下端的磁极名。（电源正极、负极分别用“+”“﹣”表示，磁极名用“N”“S”表示）
【解答】解：已知开关闭合后，发现弹簧缩短，因同名磁极相互排斥，下端为S极；
由右手螺旋定则可知，电流由螺线管上方流入，故电源右侧为正极，如图所示：
18．（8分）小明用如图所示装置探究两种液体吸热能力，两烧瓶中的电阻丝相同。
（1）实验中，必须取 质量 （填“质量”或“体积”）相等的甲、乙两种液体；
（2）实验中，用 通电时间 间接反映液体吸收热量的多少；（选“通电时间”或“温度计示数的变化”）
（3）如表是某次的实验数据，分析可知， 甲 （填“甲”或“乙”）液体的吸热能力较强；
（4）若在甲、乙两瓶中，液体是质量相同的同种液体，电阻丝的阻值不同 电阻 的关系。
【解答】解：
（1）实验中甲、乙两液体初温相同、乙两液体的质量相同；
（2）实验中，用相同的电热丝对液体加热，加热时间越长，可以用加热时间的长短表示液体吸收热量的多少；
（3）由表中实验数据可知，相同质量的液体加热相同的时间，液体甲升高的温度低；
（4）据图可知，此时两电阻串联，通电时间相同，故该装置可以探究电热和电阻的关系。
故答案为：（1）质量；（2）通电时间；（4）电阻。
19．（8分）在探究“电压一定时，电流跟电阻关系”的实验中，设计电路图如图甲所示。
（1）连接电路前，开关必须 断开 ；
（2）根据图甲用笔画线代替导线将图乙实物连接成完整电路（导线不允许交叉）；
（3）连接好电路，闭合开关，发现电流表没有示数，电压表示数始终接近电源电压。造成这一现象的原因可能是 C ；
A.电流表坏了
B.滑动变阻器短路
C.电阻处接触不良
D.电阻短路
（4）排除电路故障进行实验，多次改变R的阻值，调节滑动变阻器
（5）实验结论是： 电压一定时，电流跟电阻成反比 。
【解答】解：（1）为了保护电路，在连接电路过程中；
（2）滑动变阻器的任意上方接线柱与电阻串联，电压表并联在电阻两端
；
（3）电压表示数说明电压表两接线柱与电源之间是通路，电流表无示数说明电路断路，故C选项正确；
（5）由表格中数据知，电压不变，电流便减小为原来的几分之一，电流跟电阻成反比。
故答案为：（1）断开；（2）如上图所示； （5）电压一定时。
20．（10分）某同学在做“测量小灯泡正常发光时的电阻”的实验时，设计了如图甲所示的实验电路，已知标有“3.8V”字样的小灯泡正常发光时的电阻约为10Ω，可供选用的滑动变阻器有R1（20Ω 1A）和R2（50Ω 0.2A）。
（1）为了能完成实验，应该选用的滑动变阻器是 R1 （选填“R1”或“R2”）；
（2）闭合开关后，某次测量时电压表的示数为2.6V，为使小灯泡正常发光 B （选填“A”或“B”）端滑动。小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡正常发光时的电阻为 9.5 Ω；
（3）小明还测量了小灯泡在不同电压下的电流，并根据所测得的数据绘制了小灯泡的电流与电压的关系图象，如图丙所示。在这个图象中 电流 （选填“电压”或“电流”）；
（4）该同学又取来R＝10Ω的定值电阻，设计了如图丁所示的电路图，闭合开关，使电流表的示数为 0.38 A时，小灯泡正常发光。
【解答】解：（1）标有“3.8V”字样的小灯泡，即灯的额定电压为5.8V，由欧姆定律
I＝＝＝0.38A＞0.6A，灯正常发光时变阻器连入电路的电阻：
R滑＝＝≈5.7Ω1；
（2）实验过程中，某次测量时电压表的示数为2.5V小于灯泡的额定电压3.8V，根据串联电路电压的规律，由分压原理可知，故滑片向B移动；
小灯泡正常发光时，电流表的示数如图乙所示，分度值为3.02A，由欧姆定律可得
R'＝＝9.2Ω；
（3）根据图象可知电流与电压并不成正比，原因是灯丝的电阻随温度升高而增大；灯丝的电阻随温度升高而增大，如图丙所示，横轴应该表示的是电流；
（4）当小灯泡两端电压为3.8V时，灯泡正常发光，两端电压相等；
根据欧姆定律可得通过电阻R2的电流为IR＝＝＝5.38A，使电流表A示数为0.38A时。
故答案为：（1）R1；（2）B；3.5；（4）0.38。
四、计算题（共2小题，21题6分，22题12分，共18分。要求写出必要的文字说明，公式和重要的演算步骤，只写出最后答案的不能计分）
21．（6分）一壶体积为2L、温度为20℃的水，加热到70℃[已知ρ水＝1.0×103kg/m3，c水＝4.2×103J/（kg•℃）]。
求：
（1）水的质量是多少kg。
（2）水吸收的热量。
（3）接着再继续加热，若水又吸收了1.68×105J的热量，水的末温。
【解答】解：（1）由ρ＝得2L水的质量为：
m＝ρ水V＝1.8×103kg/m3×2×10﹣3m3＝2kg；
（2）水需要吸收的热量：
Q＝c水mΔt＝4.2×103J/（kg•℃）×2kg×（70℃﹣20℃）＝4.5×105J；
（3）由Q吸＝cmΔt可得水升高的温度：
Δt′＝＝＝20℃，
水的末温t末＝t+Δt′＝70℃+20℃＝90℃。
答：（1）水的质量为3kg；
（2）水吸收的热量为4.2×108J；
（3）水的末温为90℃。
22．（12分）如图甲所示为某品牌电饭煲，内部电路可简化为图乙所示电路，其发热元件为两个电阻，电阻R1阻值为50Ω，中温挡功率为242W。
（1）R2的电阻值是多少？
（2）低温挡正常工作时，求电路消耗的总功率？
（3）家中只有电饭煲在高温挡工作时，如图丙所示，电能表转盘1min转了50转
【解答】解：（1）由电路图可知，当开关S1闭合、S接a时，R1被短路，电路为R8的简单电路，电路中的电阻较大可知此时电功率较大，中温挡功率P中温＝242W；
由P＝可得，R8的阻值：R2＝＝＝200Ω；
（2）当开关S1断开、S接a时，R1和R2串联，此时电路中的电阻最大可知电功率最小；
低温挡正常工作时，总电阻为：R串＝R1+R6＝50Ω+200Ω＝250Ω；
电路消耗的总功率为：P低温＝＝＝193.7W；
（3）当开关S1闭合、S接b时，R1和R6并联，电路中电阻最小可知此时电功率最大
因为R1和R8并联时总电阻：＝，所以R并＝＝＝40Ω，
高温挡功率为：P高温＝＝＝1210W；
电能表上标有“3000r/kW•h”的字样，表示电路中用电器每消耗2kW•h的电能，
电能表的转盘转50转时，电饭煲消耗的电能：W＝×3.6×104J＝6×104J；
实际功率为：P实际＝＝＝1000W；
实际功率比高温挡额定功率变化了ΔP＝P高温﹣P实际＝1210W﹣1000W＝210W；
此时的实际电压为：U实际＝＝＝200V。
答：（1）R2的电阻值是200Ω；
（2）低温挡正常工作时，电路消耗的总功率为193.6W；
（3）实际功率比高温挡额定功率变化了210W，此时的实际电压是200V。物理量
物质
质量（g）
初始温度（℃）
加热时间（min）
最终温度（℃）
液体甲
150
20
3
45
液体乙
150
20
3
68
实验次数
1
2
3
4
5
电阻R/Ω
5
10
15
20
25
电流I/A
0.6
0.3
0.2
0.15
0.12
物理量
物质
质量（g）
初始温度（℃）
加热时间（min）
最终温度（℃）
液体甲
150
20
3
45
液体乙
150
20
3
68
实验次数
1
2
3
4
5
电阻R/Ω
5
10
15
20
25
电流I/A
0.6
0.3
0.2
0.15
0.12
