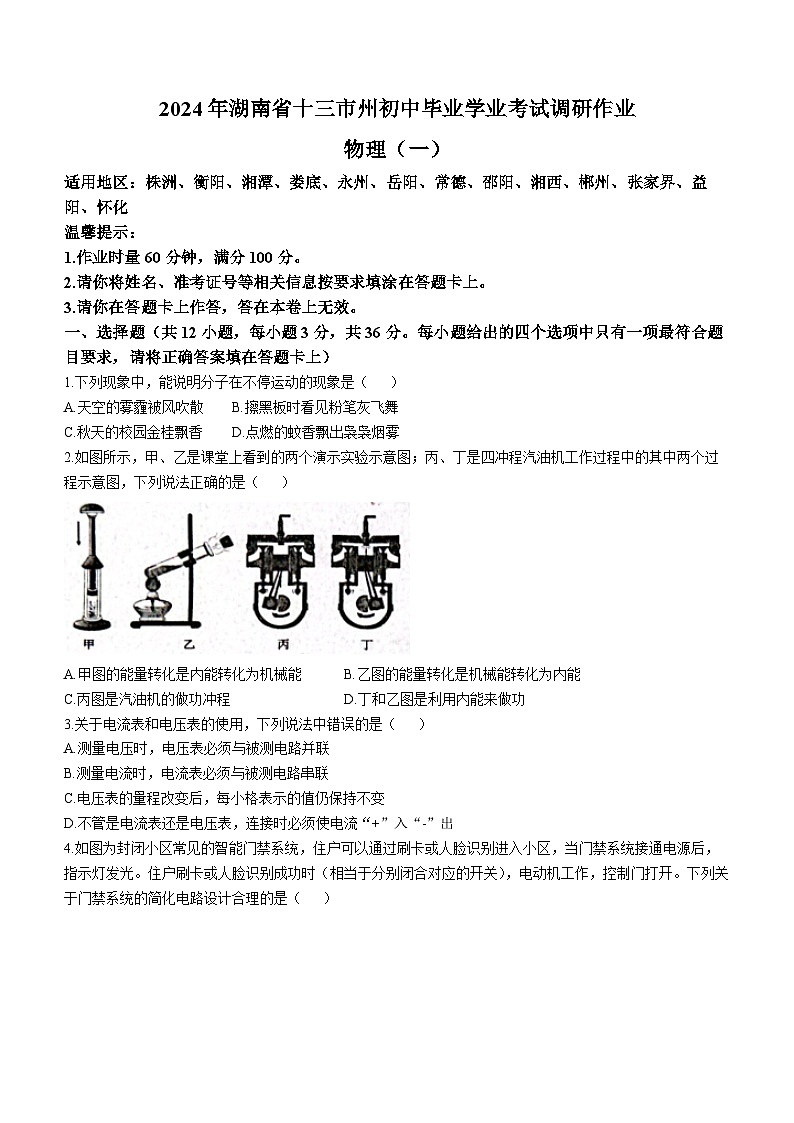

温馨提示：
1.作业时量60分钟，满分100分。
2.请你将姓名、准考证号等相关信息按要求填涂在答题卡上。
3.请你在答题卡上作答，答在本卷上无效。
一、选择题（共12小题，每小题3分，共36分。每小题给出的四个选项中只有一项最符合题目要求，请将正确答案填在答题卡上）
1.下列现象中，能说明分子在不停运动的现象是（ ）
A.天空的雾霾被风吹散B.擦黑板时看见粉笔灰飞舞
C.秋天的校园金桂飘香D.点燃的蚊香飘出袅袅烟雾
2.如图所示，甲、乙是课堂上看到的两个演示实验示意图；丙、丁是四冲程汽油机工作过程中的其中两个过程示意图，下列说法正确的是（ ）
A.甲图的能量转化是内能转化为机械能B.乙图的能量转化是机械能转化为内能
C.丙图是汽油机的做功冲程D.丁和乙图是利用内能来做功
3.关于电流表和电压表的使用，下列说法中错误的是（ ）
A.测量电压时，电压表必须与被测电路并联
B.测量电流时，电流表必须与被测电路串联
C.电压表的量程改变后，每小格表示的值仍保持不变
D.不管是电流表还是电压表，连接时必须使电流“+”入“-”出

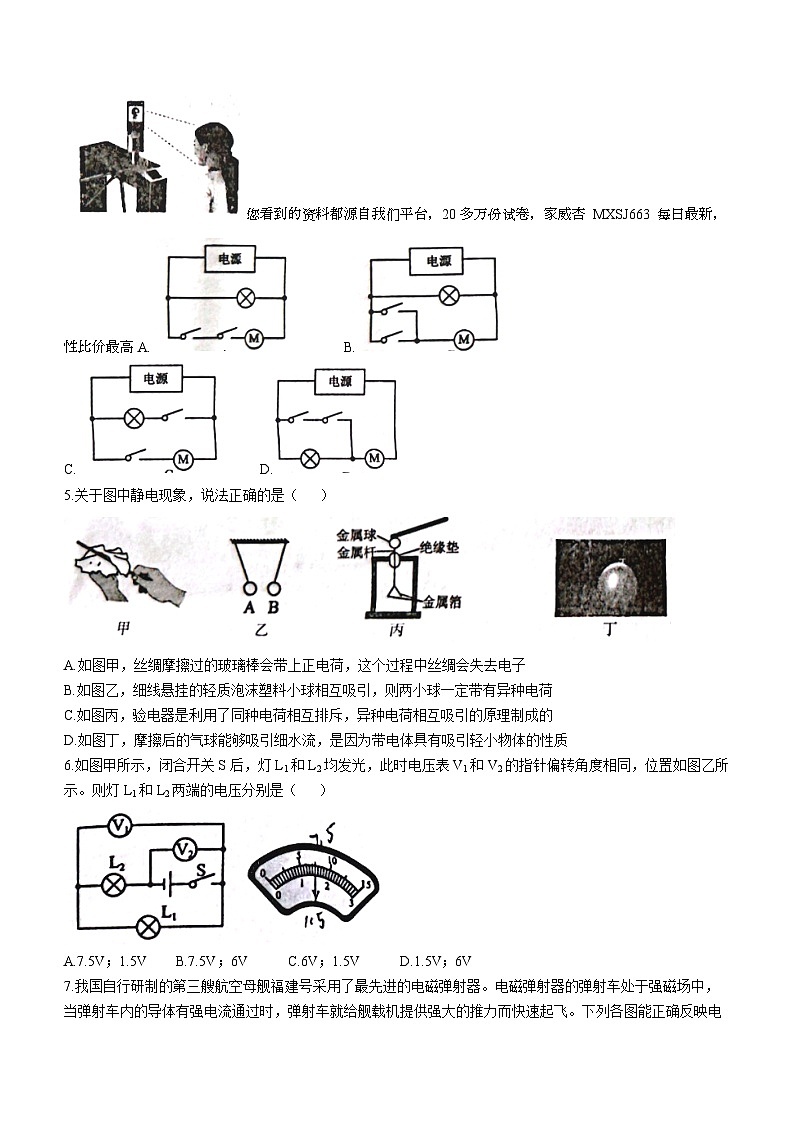

4.如图为封闭小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区，当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（ ）
您看到的资料都源自我们平台，20多万份试卷，家威杏 MXSJ663 每日最新，性比价最高A.B.
C.D.
5.关于图中静电现象，说法正确的是（ ）
A.如图甲，丝绸摩擦过的玻璃棒会带上正电荷，这个过程中丝绸会失去电子
B.如图乙，细线悬挂的轻质泡沫塑料小球相互吸引，则两小球一定带有异种电荷
C.如图丙，验电器是利用了同种电荷相互排斥，异种电荷相互吸引的原理制成的
D.如图丁，摩擦后的气球能够吸引细水流，是因为带电体具有吸引轻小物体的性质
6.如图甲所示，闭合开关S后，灯L1和L2均发光，此时电压表V1和V2的指针偏转角度相同，位置如图乙所示。则灯L1和L2两端的电压分别是（ ）
；1.5V；6VC.6V；1.5V；6V

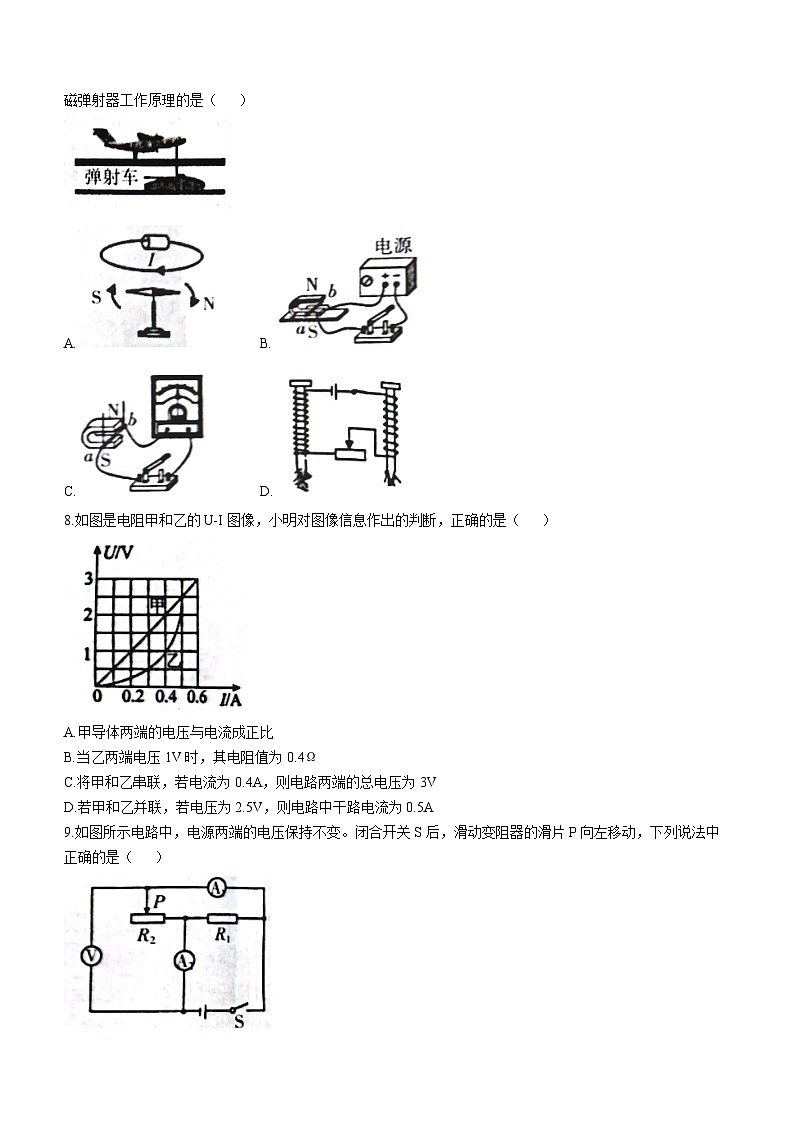

7.我国自行研制的第三艘航空母舰福建号采用了最先进的电磁弹射器。电磁弹射器的弹射车处于强磁场中，当弹射车内的导体有强电流通过时，弹射车就给舰载机提供强大的推力而快速起飞。下列各图能正确反映电磁弹射器工作原理的是（ ）
A.B.
C.D.
8.如图是电阻甲和乙的U-I图像，小明对图像信息作出的判断，正确的是（ ）
A.甲导体两端的电压与电流成正比
B.当乙两端电压1V时，其电阻值为0.4Ω
C.将甲和乙串联，若电流为0.4A，则电路两端的总电压为3V
D.若甲和乙并联，若电压为2.5V，则电路中干路电流为0.5A
9.如图所示电路中，电源两端的电压保持不变。闭合开关S后，滑动变阻器的滑片P向左移动，下列说法中正确的是（ ）
A.电流表A2的示数变小，电压表V的示数变小
B.电流表A1的示数变小，电压表V的示数变大
C.电流表A2与电流表A1的示数之差不变
D.电流表A1的示数不变，电压表V的示数不变
10.如图是小明家电路的一部分。他闭合开关时螺旋灯泡正常发光，再将电饭锅的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了，原因可能是（ ）
A.电饭锅断路B.灯泡的灯丝断路C.开关短路D.电饭锅的插头短路
11.“珍爱生命，安全用电”。下列做法中，符合安全用电原则的是（ ）
A.搬动用电器时，无需断开开关B.一旦用电器着火，应立即用水扑灭
C.家庭电路中，可用铜丝代替保险丝接入电路D.不能用厨房湿巾擦拭正在工作的电饭锅
12.如图所示，电源电压不变，只闭合开关S1，电流表示数为0.3A，再闭合S2，电流表示数变化了0.4A，则同时闭合S1、S2后，相同时间内R1、R2消耗的电能之比是（ ）
A.3:4B.4:3C.7:3D.4:7
二、填空题（共4小题，每空2分，共18分）
13.我国的乌东德、白鹤滩、溪洛渡、向家坝、三峡、葛洲坝水电站实现联合调度，标志着世界最大的“清洁能源走廊”已形成。水能是__________（选填“可再生”或“不可再生”）能源。水电站年均发电量可达1.08×1018J，若这些电量改用煤进行火力发电，效率为40%，煤的热值为3.0×107J/kg，则需要用煤_________kg。
14.如图所示是一种温度自动控制报警装置电路图。当温度达到90℃时，就会启动报警装置，发出光信号提醒用户。温度计中的水银属于_________（选填“导体”或“绝缘体”）；报警时，工作电路中的_________灯亮。
15.如图所示，已知R1:R2=2:1。当开关S闭合，甲、乙两表均为电压表时，两表示数之比为U甲：U乙=_________；当开关S断开，甲、乙两表均为电流表时，两表示数之比为I甲：I乙=_________。（电路中各元件均未损坏）
16.在如图所示的电路中，电源电压为4.5V保持不变，电压表量程0-3V，电流表量程0～0.6A，滑动变阻器R的规格是“10Ω1A”，灯泡L标有“2.5V 0.5A”字样，若闭合开关S，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化，则电流表的示数变化范围是_________，灯泡消耗的最小功率为_________W，电路消耗的最大总功率为_________。
三、作图与实验探究题（共4小题，其中17小题2分，18、19小题各8分，20小题10分。）
17.如图所示，电磁铁上方用弹簧挂着一个条形磁体，闭合开关S，发现弹簧缩短，请在图中括号内标出电源的正极、负极和电磁铁下端的磁极名。（电源正极、负极分别用“+”“-”表示，磁极名用“N”“S”表示）
18.小明用如图所示装置探究两种液体吸热能力，两烧瓶中的电阻丝相同。
（1）实验中，必须取_________（填“质量”或“体积”）相等的甲、乙两种液体；
（2）实验中，用_________间接反映液体吸收热量的多少；（选“通电时间”或“温度计示数的变化”）
（3）下表是某次的实验数据，分析可知，_________（填“甲”或“乙”）液体的吸热能力较强；
（4）若在甲、乙两瓶中，液体是质量相同的同种液体，电阻丝的阻值不同，则该装置可用来探究电流产生的热量与_________的关系。
19.在探究“电压一定时，电流跟电阻关系”的实验中，设计电路图如图甲所示。
（1）连接电路前，开关必须_________；
（2）根据图甲用笔画线代替导线将图乙实物连接成完整电路（导线不允许交叉）；
（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压。造成这一现象的原因可能是_________；
A.电流表坏了B.滑动变阻器短路C.电阻处接触不良D.电阻短路
（4）排除电路故障进行实验，多次改变R的阻值，调节滑动变阻器，实验数据记录如下表。
（5）实验结论是：______________________。
20.某同学在做“测量小灯泡正常发光时的电阻”的实验时，设计了如图甲所示的实验电路，已知标有“3.8V”字样的小灯泡正常发光时的电阻约为10Ω，电源电压为6V，可供选用的滑动变阻器有R1（20Ω 1A）和R2（50Ω 0.2A）。
（1）为了能完成实验，应该选用的滑动变阻器是____________（选填“R1”或“R2”）；
（2）闭合开关后，某次测量时电压表的示数为2.6V，为使小灯泡正常发光，应将滑动变阻器的滑片向___________（选填“A”或“B”）端滑动。小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡正常发光时的电阻为___________Ω；
（3）小明还测量了小灯泡在不同电压下的电流，并根据所测得的数据绘制了小灯泡的电流与电压的关系图像，如图丙所示。在这个图像中，横轴应该表示的是___________（选填“电压”或“电流”）；
（4）该同学又取来R=10Ω的定值电阻，设计了如图丁所示的电路图，闭合开关，调节滑动变阻器的滑片，使电流表的示数为___________A时，小灯泡正常发光。
四、计算题（共2小题，21题9分，22题12分，共21分。要求写出必要的文字说明，公式和重要的演算步骤，只写出最后答案的不能计分）
21.一壶体积为2L，温度为20℃的水，加热到70℃[已知ρ水=1.0×103kg/m3，c水=4.2×103J/（kg·℃）]。
求：
（1）水的质量是多少kg。
（2）水吸收的热量。
（3）接着再继续加热，若水又吸收了1.68×105J的热量，水的末温。
22.如图甲所示为某品牌电饭煲，内部电路可简化为图乙所示电路，其发热元件为两个电阻，可实现高温、中温、低温三档的档位调节。电路额定电压为220V，电阻R1阻值为50Ω，中温档功率为242W。
（1）R2的电阻值是多少？
（2）低温档正常工作时，求电路消耗的总功率；
（3）家中只有电饭煲在高温档工作时，如图丙所示，电能表转盘1min转了50转，则实际功率比高温档额定功率变化了多少？此时的实际电压是多少？物理量物质
质量（g）
初始温度（℃）
加热时间（min）
最终温度（℃）
液体甲
150
20
3
45
液体乙
150
20
3
68
实验次数
1
2
3
4
5
电阻R/Ω
5
10
15
20
25
电流I/A
0.6
0.3
0.2
0.15
0.12
