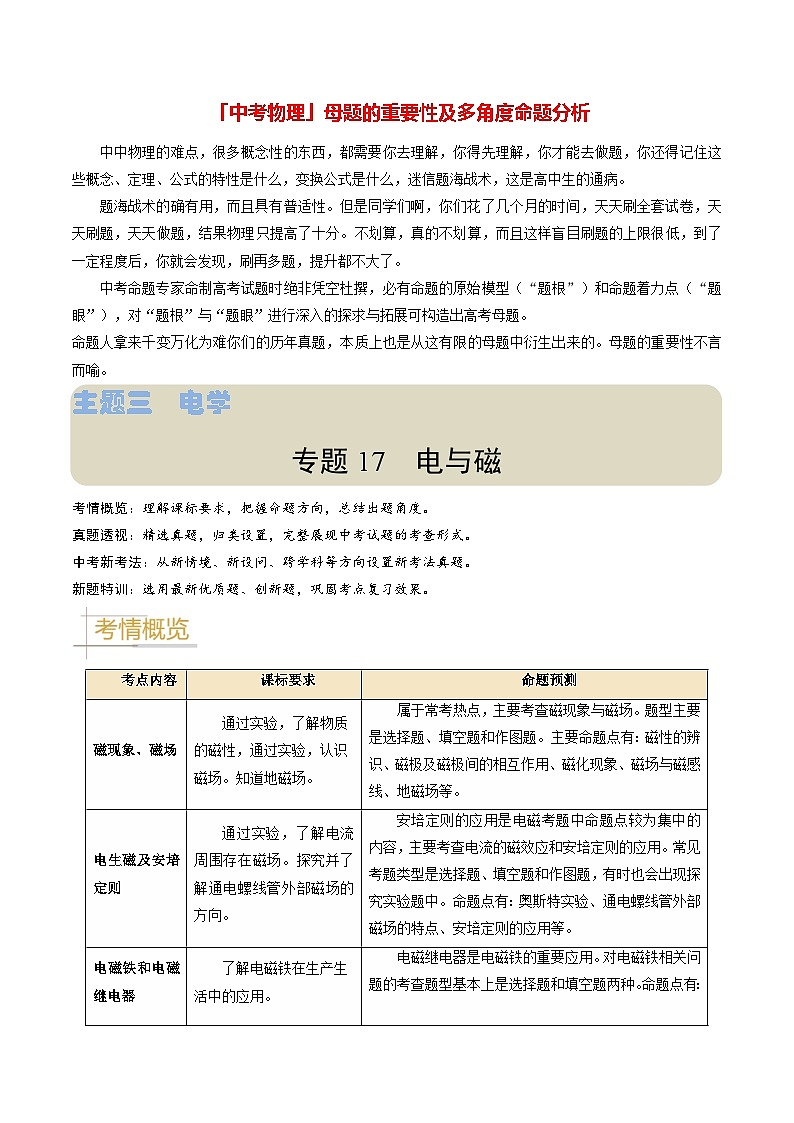

专题17 电与磁-备战2024年中考物理真题题源解密（全国通用）
展开
这是一份专题17 电与磁-备战2024年中考物理真题题源解密（全国通用），文件包含专题17电与磁-备战2024年中考物理真题题源解密全国通用原卷版docx、专题17电与磁-备战2024年中考物理真题题源解密全国通用解析版docx等2份试卷配套教学资源，其中试卷共47页， 欢迎下载使用。
中考命题专家命制高考试题时绝非凭空杜撰，必有命题的原始模型（“题根”）和命题着力点（“题眼”），对“题根”与“题眼”进行深入的探求与拓展可构造出高考母题。
命题人拿来千变万化为难你们的历年真题，本质上也是从这有限的母题中衍生出来的。母题的重要性不言而喻。
主题三 电学
专题17 电与磁
考情概览：理解课标要求，把握命题方向，总结出题角度。
真题透视：精选真题，归类设置，完整展现中考试题的考查形式。
中考新考法：从新情境、新设问、跨学科等方向设置新考法真题。
新题特训：选用最新优质题、创新题，巩固考点复习效果。
►考向一 磁现象、磁场

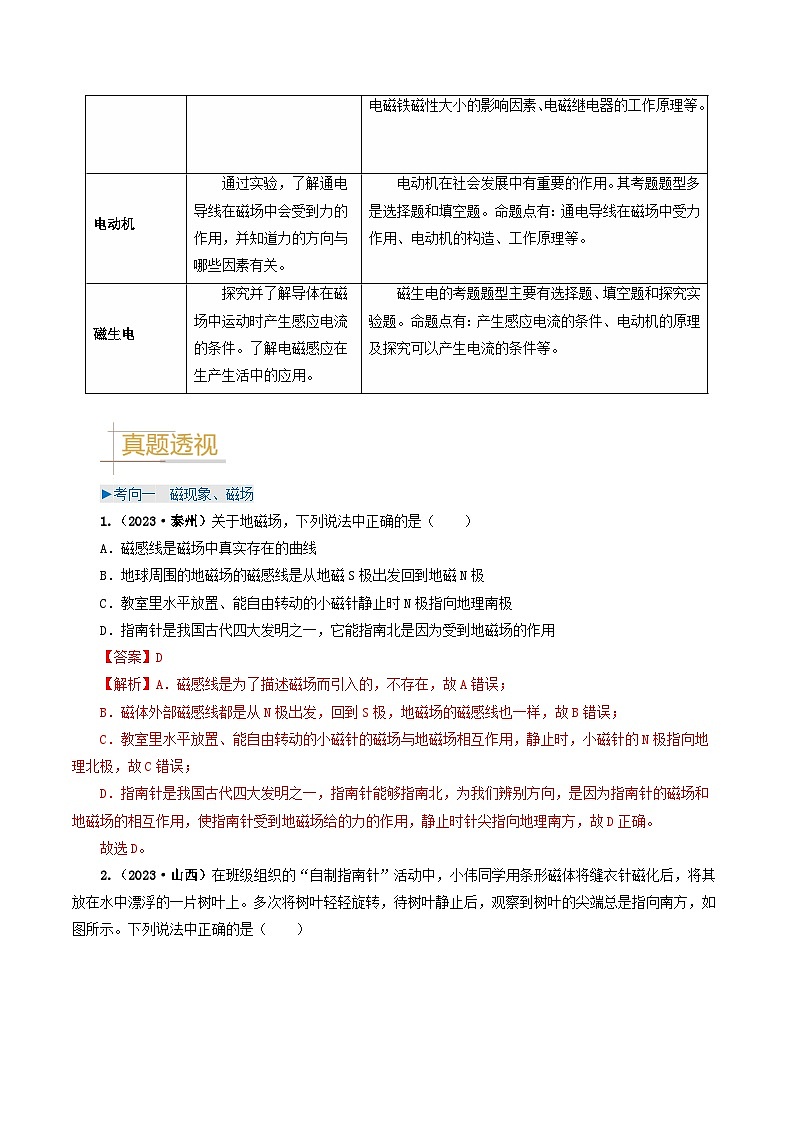

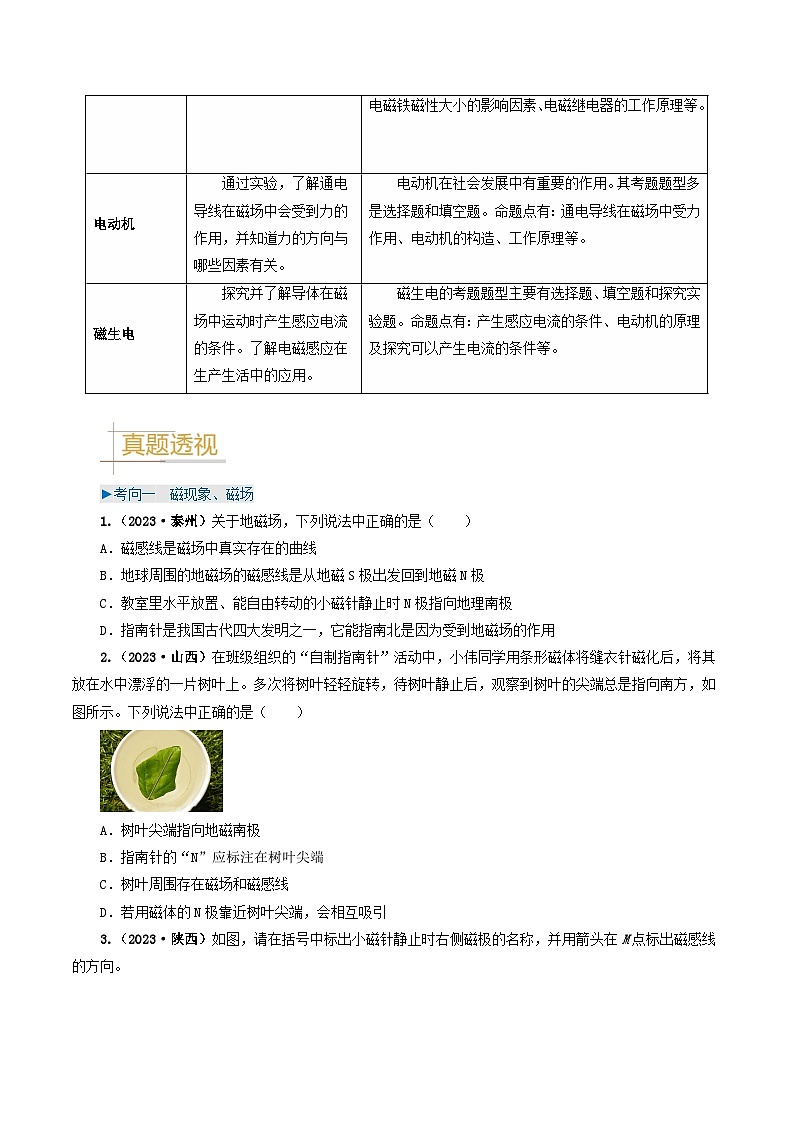

1.（2023·泰州）关于地磁场，下列说法中正确的是（ ）
A．磁感线是磁场中真实存在的曲线
B．地球周围的地磁场的磁感线是从地磁S极出发回到地磁N极
C．教室里水平放置、能自由转动的小磁针静止时N极指向地理南极
D．指南针是我国古代四大发明之一，它能指南北是因为受到地磁场的作用
【答案】D
【解析】A．磁感线是为了描述磁场而引入的，不存在，故A错误；
B．磁体外部磁感线都是从N极出发，回到S极，地磁场的磁感线也一样，故B错误；
C．教室里水平放置、能自由转动的小磁针的磁场与地磁场相互作用，静止时，小磁针的N极指向地理北极，故C错误；
D．指南针是我国古代四大发明之一，指南针能够指南北，为我们辨别方向，是因为指南针的磁场和地磁场的相互作用，使指南针受到地磁场给的力的作用，静止时针尖指向地理南方，故D正确。
故选D。
2.（2023·山西）在班级组织的“自制指南针”活动中，小伟同学用条形磁体将缝衣针磁化后，将其放在水中漂浮的一片树叶上。多次将树叶轻轻旋转，待树叶静止后，观察到树叶的尖端总是指向南方，如图所示。下列说法中正确的是（ ）
A．树叶尖端指向地磁南极
B．指南针的“N”应标注在树叶尖端
C．树叶周围存在磁场和磁感线
D．若用磁体的N极靠近树叶尖端，会相互吸引
【答案】D
【解析】A．对地球是一个大的磁体，地球和自制指南针的磁场相互作用，树叶尖端指向地磁北极，地理的南极，故A错误；
B．树叶尖端指向地理的南极，指南针的“S”应标注在树叶尖端，故B错误；
C．树叶上放有自制指南针，因此树叶周围存在磁场，磁感线是为了描述磁场而画出的线，实际并不存在，故C错误；
D．树叶的尖端是指南针的S极，若用磁体的N极靠近树叶尖端，会相互吸引，故D正确。
故选D。

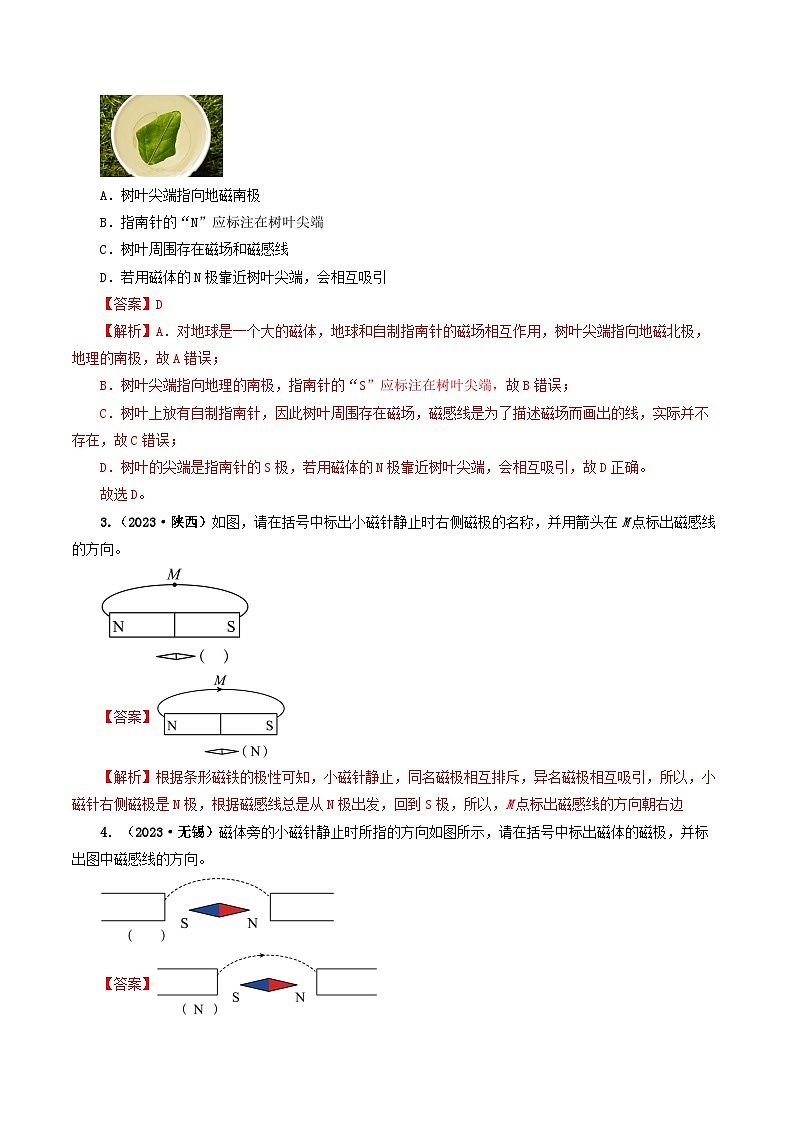

3.（2023·陕西）如图，请在括号中标出小磁针静止时右侧磁极的名称，并用箭头在M点标出磁感线的方向。
【答案】
【解析】根据条形磁铁的极性可知，小磁针静止，同名磁极相互排斥，异名磁极相互吸引，所以，小磁针右侧磁极是N极，根据磁感线总是从N极出发，回到S极，所以，M点标出磁感线的方向朝右边

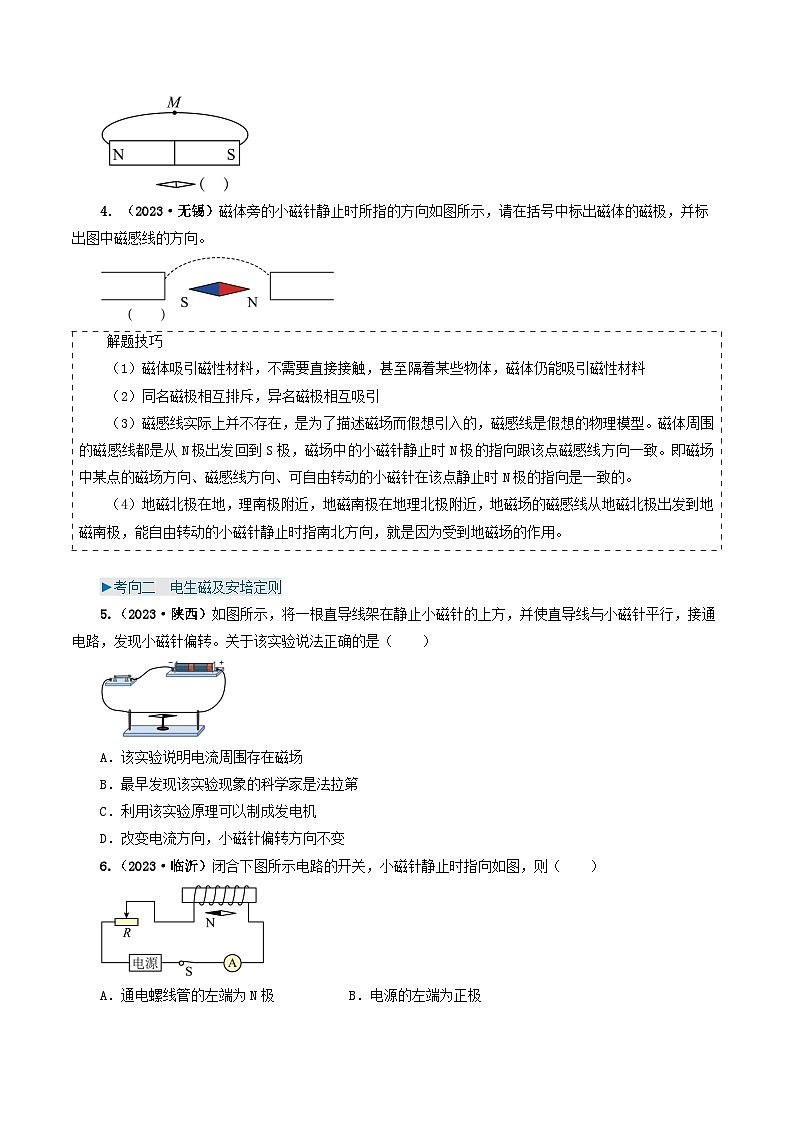

4．（2023·无锡）磁体旁的小磁针静止时所指的方向如图所示，请在括号中标出磁体的磁极，并标出图中磁感线的方向。
【答案】
【解析】根据磁极之间的相互作用规律可知，小磁针左侧磁体为N极，右侧磁体为S极，磁感线从N极指向S极
►考向二 电生磁及安培定则
5.（2023·陕西）如图所示，将一根直导线架在静止小磁针的上方，并使直导线与小磁针平行，接通电路，发现小磁针偏转。关于该实验说法正确的是（ ）
A．该实验说明电流周围存在磁场
B．最早发现该实验现象的科学家是法拉第
C．利用该实验原理可以制成发电机
D．改变电流方向，小磁针偏转方向不变
【答案】A
【解析】将一根直导线架在静止小磁针的上方，并使直导线与小磁针平行，接通电路，发现小磁针偏转，这是奥斯特最早发现的实验，该实验说明电流周围存在磁场，而且这种磁场的方向跟电流方向有关，第一个发现了电与磁的联系，利用该实验原理可以制成电磁铁、电磁继电器，故A正确，BCD错误。
故选A。
6.（2023·临沂）闭合下图所示电路的开关，小磁针静止时指向如图，则（ ）
A．通电螺线管的左端为N极B．电源的左端为正极
C．电流表的左端为“+”接线柱D．R的滑片不能置于最右端
【答案】C
【解析】ABC．已知小磁针静止时N极水平向左，根据磁极间的相互作用可知，通电螺线管的右端为N极，左端为S极；伸出右手握住螺线管，大拇指所指的方向为通电螺线管的N极，四指弯曲指示电流的方向，因此电源右端为正极、左端为负极，所以电流表的左端为“+”接线柱；故AB不符合题意，C符合题意；
D．R的滑片置于最右端时，为最大阻值，是可以的，故D错误，不符合题意。
故选C。
7.（2023·大连）小磁针静止时的指向如图所示，请标出通电螺线管的N极，并在括号中标出电源的“+”、“-”极。
【答案】
【解析】由于异名磁极相互吸引，所以当小磁针静止时，与小磁针N极靠近的螺线管的左端是S极，右端为N极；根据图示的线圈绕向和螺线管的N、S极，利用安培定则可以确定螺线管中电流的方向是从螺线管的右端流入，左端流出，因此电源的右端是正极，左端为负极
8.（2023·济南）实验室备有嵌入螺线管的玻璃板和电源，小明和小亮分别选用铁屑和小磁针来“探究通电螺线管外部磁场的方向”。
（1）小明在螺线管周围的玻璃板上均匀地撒上一层铁屑。给螺线管通电后，轻敲玻璃板，小明观察到螺线管周围铁屑的分布情况如图甲所示。
小明的实验说明，通电螺线管外部的磁场和 外部的磁场相似；
（2）小亮在螺线管周围的玻璃板上整齐、均匀地放置了32个小磁针，如图乙所示。给螺线管通电后，小亮观察到这32个小磁针的指向更接近于下图中的 。
A． B．
C． D．
（3）小明的实验方案具有明显的不足，其不足之处是 ；
（4）为了弥补小明实验方案的不足，请提出一条改进建议： 。
【答案】 条形磁体 B 无法判断出（通电螺线管外部）磁场的方向 增加小磁针
【解析】（1）[1]通电后小磁针的指向如图甲所示，通电螺线管的两端磁性最强，中间磁性最弱，说明通电螺线管外部的磁场与条形磁体的磁场相似。
（2）[2]在图中，根据周围小磁针N极指向与该点磁感线方向一致，在通电螺线管外部，磁感线是从北极发出，最后回到南极，只有B图所示小磁针N极指向一致，左侧小磁针N极都指向外侧，右侧小磁针N极都指向内侧，其它三个图示小磁针N极指向均有不同方向之处，故选B。
（3）[3]此方案中无法从图示判断出通过螺线管电流的方向，铁屑静止时也不能够通过铁屑的分布判断通电螺线管外部磁场的方向，故无法判断出通电螺线管外部磁场的方向。
（4）[4]根据周围小磁针N极指向与该点磁感线方向一致，在通电螺线管外部，磁感线是从北极发出，最后回到南极，小磁针与铁屑相比，能更好地显示出各点的磁场方向，增加小磁针，把小磁针放到螺线管四周不同位置，螺线管通电后，小磁针N极所指的方向就是该点的磁场方向。
►考向三 电磁铁和电磁继电器
9.（2023·扬州）如图所示，下列做法中电磁铁不能吸引更多大头针的是（ ）
A．只提高电源电压
B．只将滑片P向左移动
C．只增加螺线管线圈的匝数
D．只将铁芯换成同规格的铜芯
【答案】D
【解析】A．只提高电源电压，通过电磁铁的电流变大，磁性增强，可以吸引更多的大头针，故A不符合题意；
B．只将滑片P向左移动，滑动变阻器连入电路的电阻变小，通过电磁铁的电流变大，磁性增强，可以吸引更多的大头针，故B不符合题意；
C．只增加螺线管线圈的匝数，在电流一定时，电磁铁磁性增强，可以吸引更多的大头针，故C不符合题意；
D．只将铁芯换成同规格的铜芯，由于铜不能被磁化，电磁铁磁性将减弱，不能吸引更多大头针，故D符合题意。
故选D。
10.（2023·天津）党的二十大报告指出“科技是第一生产力”。某学校为了培养学生的科学素养，组织科技创新大赛，小明在比赛中制作了水位自动报警器，原理图如图所示。当水位达到金属块A时（一般的水都能导电），则（ ）
A．两灯都亮
B．两灯都不亮
C．只有绿灯亮
D．只有红灯亮
【答案】D
【解析】图中所示的水位自动报警器工作原理：当水位到达A时，由于一般水具有导电性，那么电磁铁所在电路被接通，电磁铁有磁性，电磁铁向下吸引衔铁，从而接通红灯所在电路，此时红灯亮，而绿灯不亮。
故选D。
11.（2023·扬州）如图所示的装置，闭合开关后，电磁铁左端与条形磁铁N极相互吸引，则电源E端为 （选填“正极”或“负极”）。为增强电磁铁磁性，滑动变阻器滑片P应向 （选填“A”或“B”）端移动。
【答案】 负极 B
【解析】[1]如图所示的装置，闭合开关后，电磁铁的左端与条形磁铁N极相互吸引，由磁极间的作用规律可知，同名磁极相排斥，异名磁极相吸引，可判断电磁铁的左端为S极，右端为N极，根据安培定则可判断电流应从F端流出，经过用电器后从E端流入，所以电源的E端为负极，F端为正极。
[2]为了增强电磁铁磁性，在线圈匝数一定时，需要增大电流，故需要将滑动变阻器的滑片P向B移动，减小滑动变阻器连入电路的电阻。
12.（2023·武威）小明用自制电磁小船放在水中判断方向，如图所示，开关S闭合前，小船船头（右端）指向东边。闭合开关S，电磁小船的船头（右端）为电磁铁的 极（选填“N”或“S”）；船头在地磁场的作用下，将 偏转（选填“顺时针”或“逆时针”）。
【答案】 S 顺时针
【解析】[1]由图中可知，闭合开关后，电流从螺线管的右端流入，左端流出，故由安培定则可知，通电螺线管的左端为N极，右端为S极。
[2]由地磁场的特点可知，地磁场的N极在地理南极附近，地磁场的S极在地理北极附近，故由磁极间的相互作用规律可知，船头在地磁场的作用下，将顺时针偏转。
►考向四 电动机
13.（2023·宿迁）图中是小明制作的简单电动机模型，其线圈由漆包线绕成，将线圈一端的漆全部刮掉，另一端只刮掉半周，在线圈的下面放置了一块磁体。将其接入电路中，闭合开关后，线圈转动起来了。关于此电动机模型下列说法正确的是（ ）
A．利用电磁感应原理工作
B．线圈在转动时，始终受到磁场作用力
C．将电能转化为机械能
D．增大线圈中的电流可改变转动方向
【答案】C
【解析】A．此实验利用通电线圈在磁场中受到力的作用，故A错误；
B．由于线圈中有一端的漆只刮掉半周，会出现电路中无电流状态，当线圈转到该位置处，由于线圈中无电流，所以不会受到磁场力的作用，故B错误；
C．电动机消耗电能而转动起来，能量转化为电能转化为机械能，故C正确；
D．增大线圈中的电流，会改变线圈受到磁场力的大小，而不会改变受力的方向，故D错误。
故选C。
14.（2023·安徽）图示为某电动机的原理图，EF、PQ为螺线管，abcd为电动机的线圈，为转轴。闭合开关，从O点沿转轴观察，线圈顺时针转动，则（ ）
A．螺线管F端为N极，P端为N极
B．螺线管F端为S极、P端为S极
C．若将电源的正负极对调，从O点沿转轴观察、线圈仍顺时针转动
D．若将电源的正负极对调，从O点沿转轴观察，线圈将逆时针转动
【答案】C
【解析】A．由图可知，电流从螺线管EF的左端流入，根据安培定则可知，E端为N极，F端为S极，故A不符合题意；
B．由图可知，电流从螺线管PQ的左端流入，根据安培定则可知，Q端为S极，P端为N极，故B不符合题意；
CD．由题意知，闭合开关，此时从O点沿转轴观察，线圈顺时针转动；线圈受力转动的方向与磁场方向和电流方向有关，若将电源的正负极对调，则螺线管中电流方向与原来反向，根据安培定则可知，螺线管的磁极改变，且电动机线圈中的电流方向与原来相反向，则线圈受到磁场力的方向不会发生改变，即从O点沿转轴观察，线圈仍顺时针转动，故C符合题意，D不符合题意。
故选C。
15.（2023·长沙）下图为玩具小汽车内直流电动机的结构简图，该电动机工作时将电能转化为 能和内能。如果想改变该直流电动机的转动方向，你可以采取的方法是 （写一条合理方法即可）。
【答案】 机械 改变电流方向
【解析】[1]电动机工作时，需要消耗电能，同时电动机转动，可知将电能转化为机械能。
[2]改变电动机的转动方向的有两种方法：①可保持磁场方向不变，改变电流方向；②可保持电流方向不变，改变磁场的方向。
►考向五 磁生电
16.（2023·威海）下列实验操作不能使灵敏电流计指针偏转的是（ ）
A． B．
C． D．
【答案】A
【解析】根据电磁感应原理，闭合电路的一部分导体只有在磁场中做切割磁感线运动时，电路中才会产生感应电流，才能使灵敏电流计指针偏转。
A．线圈向右运动，与磁感线平行，没有切割磁感线，故A错误，符合题意；
B．线圈向上运动，切割磁感线，故B正确，不符合题意；
CD．CD两图采用线圈不动，磁体上下运动的方式，磁感线也被切割，故CD正确，不符合题意。
故选A。
17.（2023·德州）如图所示，轮滑鞋深受孩子们的喜爱。它的轮子转动时可使轮子边缘的LED灯闪闪发光，选项中与此工作原理相同的是（ ）
A． 电风扇 B． 电磁起重机
C． 扬声器 D． 动圈式话筒
【答案】D
【解析】轮子转动时，LED灯闪闪发光，此时的轮子做切割磁感线运动，产生感应电流，LED灯发光。这是利用了电磁感应原理。
A．电风扇是利用电动机工作的，电动机的工作原理是通电导体在磁场中受到力的作用，故A不符合题意；
B．电磁起重机是利用电流的磁效应工作，电磁铁中有电流通过时产生磁性，故B不符合题意；
C．扬声器是通电的线圈在磁场中受到力的作用而运动，带动扬声器的纸盒振动发声，故C不符合题意；
D．动圈式话筒是线圈在磁场中做切割磁感线运动，产生感应电流，利用电磁感应原理工作，故D符合题意。
故选D。
18.（2023·雅安）如图是一种环保型手电筒，来回摇晃它，使里面的铜线圈在磁铁上来回运动，就能使灯泡发光。选项中能说明这种手电筒工作原理的是（ ）
A． B．
C． D．
【答案】C
【解析】A．环保型手电筒在使用时将它来回摇晃，让磁体在线圈中往复运动，就能使灯泡发光，这是电磁感应现象；图A为奥斯特实验，说明通电导线周围存在着磁场，故A不符合题意；
B．图B为通电螺线管周围存在磁场，原理是电流的磁效应，故B不符合题意；
C．图C为发电机的工作原理，工作原理是电磁感应现象，故C符合题意；
D．图D为电动机的工作原理，原理是磁场对通电导体有力的作用，故D不符合题意。
故选C。
19.（2023·徐州）如图所示手摇发电机模型，快速摇动手柄，使线圈在磁场中做切割 运动，电路中就会产生电流，这种现象叫作 现象，这个过程中 能转化为电能。
【答案】 磁感线 电磁感应 机械
【解析】[1][2][3]快速摇动手柄，使闭合电路中的线圈在磁场中做切割磁感线运动，电路中就会产生电流，这种现象叫作电磁感应现象，这种电流叫感应电流，这个过程中线圈的机械能转化为电能。
20.（2023·泰州）如图所示，小明和小刚利用蹄形磁体、灵敏电流计、开关、导体AB和若干导线等器材来探究感应电流产生的条件。闭合开关，他们完成操作，将观察到的现象记入表格：
（1）分析①、②两次实验现象，小明说：“闭合电路的一部分导体在磁场中的运动方向与磁场方向垂直时，电路中就会产生感应电流。”小刚认为不准确，因为导体AB 运动时，其运动方向也与磁场方向垂直，但无感应电流；
（2）采纳小刚意见后，小明又说：“闭合电路的一部分导体在磁场中垂直切割磁感线时，电路中才会产生感应电流”，小刚认为不全面，因为导体AB 运动时，也有感应电流；
（3）从能量的角度来分析，感应电流的产生过程是将 能转化为电能；如果将图中的灵敏电流计换成 ，可以探究磁场对电流的作用。
【答案】 前后 斜向上/斜向下 机械 电源
【解析】（1）[1]根据表格中收集现象可以发现，导体AB在蹄形磁体中前后运动时，在磁场中的运动方向与磁场方向垂直时，但这个时候没有感应电流产生，所以小明的说法不正确。
（2）[2]根据表格中收集现象可以发现，导体AB在蹄形磁体中斜向上或斜向下运动时，此时虽然在切割磁感线，但不是垂直切割，也有感应电流产生，所以小明说：“闭合电路的一部分导体在磁场中垂直切割磁感线时，电路中才会产生感应电流”是不全面的。
（3）[3]闭合电路的一部分导体在磁场切割磁感线运动时，从而产生感应电流，从能量的角度来分析，感应电流的产生过程是将机械能转化为电能。
[4]要探究磁场对电流的作用，电流中需要有电源，所以可将图中的灵敏电流计换成电源。
1．（新情境）（2023·常州）20世纪60年代，美国细菌学家发现趋磁细菌，将磁铁置于细菌附近，细菌向磁铁的N极运动，如图所示。由此可见，在海洋中，地磁场将驱使这种细菌运动的方向为（ ）
A．由南向北B．由北向南C．由西向东D．由东向西
【答案】B
【解析】如图所示，磁铁外部磁感线从N极出发，回到S极，将磁铁置于细菌附近，细菌向磁铁的N极运动，而地磁N极在地理S极附近，故细菌在地磁场将驱使下将从北向南运动，故ACD不符合题意，B符合题意。
故选B。
2．（跨学科）（2023·宁夏）如图甲是电接水银温度计某结构时，在水银温度计的密封玻璃管中装入一段金属丝，金属丝上端与调温相连，转动调温螺杆金属丝在管内上下移动，水银和金属丝分别与电源两极相连。有的同学制作了一个电磁铁利用此温度计及其他元件，设计了一个恒温电热器，如图乙所示，当温度升高到设定值，电热丝停止加热，温度低于设定值，电热丝开始加热，达到保持恒温的目的。
（1）水银温度计相当于电路中的 （填组成电路的元件名称）；
（2）工作原理：
①当温度升高到设定值， ，电热丝停止工作；
②当温度低于设定值， ，电热丝开始工作；
（3）按照该设计组装好电路测试时发现，当温度上升，控制电路接通后，动静触点没有断开试分析原因（写出一条即可）
（4）若电热丝的额定功率为500w，正常工作10分钟产生的热量是多少？( )
【答案】 开关 控制电路接通，电磁铁产生磁性，吸引衔铁，动、静触点分开，工作电路断开 控制电路断开，电磁铁磁性消失，释放衔铁，动、静触点接触 电磁铁匝数较少 3×105J
【解析】（1）[1]当温度升高到设定值，电热丝停止加热，温度低于设定值，电热丝开始加热，所以水银温度计相当于电路中的开关。
（2）[2]由图乙知，当温度升高到设定值，控制电路接通，电磁铁产生磁性，吸引衔铁，动、静触点分开，工作电路断开，电热丝停止工作。
[3]当温度低于设定值，控制电路断开，电磁铁磁性消失，释放衔铁，动、静触点接触，工作电路接通，电热丝开始工作。
（3）[4]控制电路接通后，动、静触点没有断开，可能是电磁铁产生的磁性较弱造成的，原因可能是：电磁铁匝数较少、电源电压过低，使得通过线圈中电流过小。
（4）[5]电热丝正常工作10分钟产生的热量Q=W=Pt=500W×10×60s=3×105J
3．（新考法）（2023·潍坊）图甲是一种太阳能“摆叶花”，图乙是其摆动原理图。整个摆件部分是硬质整体，由OA和OBC组成，O为摆动支点。OBC下端固定着磁铁，太阳能电池向线圈提供如图所示电流时，磁铁被推向左上方运动，使摆件顺时针小幅摆动后，立即断电，摆件会自动逆时针摆回来，如此往复。请根据图中所示情况：（1）画出磁铁所受重力的示意图及其力臂；（2）将磁铁下端的磁极名称填入括号中。
【答案】（1）（2）
【解析】（1）重力的方向是竖直向下的，从磁铁的重心（几何中心）画一条带箭头的竖直向下的有向线段，用G表示重力的示意图；过支点O作重力G作用线反向延长线的垂线，标上垂足，用双箭头表示出这段距离，记为L，表示其力臂
（2）由图可知，电流方向为，从螺线管上端流向下端，根据安培定则可知，螺线管下端为N极，上端为S极。因为线圈有电流时，推动磁铁向左上方运动，说明线圈对小磁铁只有斥力作用，所以线圈上端的磁极是S极
1．（2023·福建）在我国古代的四大发明中，主要应用了磁性材料特性的是（ ）
A．指南针B．火药C．印刷术D．造纸术
【答案】A
【解析】地球的周围存在磁场，地磁场的N极在地理南极附近，地磁场的S极在地理北极附近，由于异名磁极相互吸引，故指南针静止时指向南方的是它的S极，指向北方的是它的N极，指南针利用了磁性材料的特性：同名磁极相互排斥，异名磁极相互吸引；而火药、造纸术和印刷术都没有用到磁性材料，故BCD不符合题意，A符合题意。
故选A。
2．（2023·长沙）我国是最早用文字记载磁现象的国家之一，下列说法正确的是（ ）
A．“慈（磁）石召铁，或引之也”，说明磁石没有磁性
B．罗盘周围的磁感线真实存在且可见
C．司南静止时指南北是因为受到了地磁场的作用
D．鱼形铁被磁化后制成的指南鱼只有一个磁极
【答案】C
【解析】A．磁石是磁体的一种，具有磁性，故A错误；
B．磁感线是假象的分布在磁体周围的曲线，不是真实存在的，故B错误；
C．地球本身是一个巨大的磁体，指南针能指南北，是因为受到地磁场的作用，故C正确；
D．鱼形铁被磁化后制成的指南鱼也是磁体的一种，任何磁体都有两个磁极，故D错误。
故选C。
3．（2023·东营）小区内路灯能根据光线亮暗情况实现自动控制，其电路原理如图所示，R1是定值电阻，R2是光敏电阻，其阻值大小随光照强度的增大而减小，当开关S1闭合，光线变暗时，下列判断正确的是（ ）
A．电流表示数减小，电磁铁的磁性减弱，开关S2闭合
B．电流表示数减小，电磁铁的磁性增强，开关S2断开
C．电流表示数增大，电磁铁的磁性增强，开关S2闭合
D．电流表示数增大，电磁铁的磁性减弱，开关S2断开
【答案】A
【解析】当开关S1闭合，光线变暗时，光敏电阻的电阻变大，控制电路中的总电阻变大，电路中的电流变小，电流表的示数变小，电磁铁的磁性减弱，对衔铁的吸引力减小，在右边弹簧的拉力作用下，动触点向下运动，开关S2闭合，故A正确，BCD错误。
故选A。
4．（2023·新疆）如图所示，a表示垂直于纸面的一根导线，它是闭合电路的一部分。它在磁场中按箭头方向运动时，导线a中会产生感应电流且方向相反的两种情况是（ ）
A．①和②B．①和③C．②和④D．③和④
【答案】D
【解析】磁极间的磁感线是从N极指向S极，由图可知，①和②中的导线运动的方向与磁感线方向相同或相反，没有做切割磁感线运动，所以不会产生感应电流；而③和④中的导线做切割磁感线运动且方向相反，会产生感应电流，由于感应电流的方向与磁场的方向和导体切割磁感线运动的方向有关，所以③和④中产生的电流方向相反。
故选D。
5．（2023·兴安盟）图甲中“福建舰”配备了电磁弹射车。当弹射车内的导体通过强大的电流时，战斗机就受到强大的电磁力而向前弹射飞出，如图乙所示。下列实验与电磁弹射车工作原理相同的是（ ）
A．B．
C．D．
【答案】B
【解析】由题意可知，电磁弹射装置的弹射车与战斗机前轮连接，并处于强磁场中，当弹射车内的导体通以强大电流时，即可受到强大的推力，由此可知，其工作原理是通电导体在磁场中受力而运动。
A．图中是研究磁体周围存在磁场，与电磁弹射车的工作原理不相同，故A不符合题意；
B．图中有电源，通电导体棒在磁场中受力而运动，即与电磁弹射车的工作原理相同，故B符合题意；
C．图中没有电源，是闭合电路的一部分导体在磁场中做切割磁感线运动，产生感应电流，为电磁感应原理，与电磁弹射车的工作原理不相同，故C不符合题意；
D．图中两个电磁铁串联，电流相同，线圈匝数不同，吸引大头针的数目不同，说明电磁铁的磁性强弱与线圈的匝数有关，与电磁弹射车的工作原理不同，故D不符合题意。
故选B。
6．（2023·淄博）如图所示是“探究什么情况下磁可以生电”的实验装置。下列说法正确的是（ ）
A．闭合开关，导体ab在磁场中上下运动会产生感应电流
B．闭合开关，导体ab左右运动过程中电能转化为机械能
C．利用该实验原理可以制成电动机
D．将电流计换成电源，可以研究通电导线在磁场中的受力情况
【答案】D
【解析】A．闭合开关，导体ab左右运动过程中，导体切割磁感线会产生感应电流，故A错误；
B．闭合开关，导体ab左右运动过程中，导体切割磁感线，电路中会产生感应电流，这个过程中消耗机械能，机械能转化为电能。故B错误；
C．这个过程中消耗机械能，机械能转化为电能，利用该实验原理可以制成发电机；故C错误
D．将电流计换成电源，闭合开关后，将有电流通过导体ab，而看到导体ab在磁场中左右运动，说明磁场对通电导体有力的作用，可以研究通电导线在磁场中的受力情况，故D正确。
故选D。
7．（2023·广元）电流表是电学实验中的重要仪器，如图所示是电流表的内部结构简图，将线圈置于两磁极之间，线圈上固定有一指针，有电流通过线圈时，线圈会带动指针一起偏转，线圈中电流越大，指针偏转角度越大。则电流表的工作原理与下列说法相符的是（ ）
A．通电线圈在磁场中受到了力的作用B．同名磁极相互排斥，异名磁极相互吸引
C．与发电机工作原理相同D．电流表工作过程中，机械能转化为电能
【答案】A
【解析】通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，电流表工作过程中，电能转化为机械能，与发电机工作原理不相同，发电机的工作原理是电磁感应，故A符合题意，BCD不符合题意。
故选A。
8．（2023·凉山）2022年12月26日，“绿巨人”开进西昌，结束了凉山没有动车的历史。“绿巨人”采用能量回收制动方式：列车到站前停止供电，继续向前运行，内部线圈随车轮转动时切割磁感线，把机械能转化为电能进行回收。下图与其工作原理相同的是（ ）
A． B．
C． D．
【答案】D
【解析】由题意可知，列车停止供电后，继续向前运行，内部线圈随车轮转动时切割磁感线，产生感应电流，这是电磁感应现象；
A．由图中可知，通电导线靠近小磁针后，会使小磁针发生偏转，这是电流的磁效应，故A不符合题意；
B．由图中可知，闭合开关后，导体会发生偏转，这是通电导体在磁场受到力的作用，故B不符合题意；
C．由图中可知，闭合开关后，缠绕有漆包线的铁钉会吸起铁屑，这是电磁铁的原理，故C不符合题意；
D．由图中可知，导体在磁场中切割磁感线后，电流计的指针会发生偏转，这是电磁感应现象，故D符合题意。
故选D。
9．（2023·苏州）下列与磁现象有关的实验中，说法正确的是（ ）
A．甲图中磁铁通过磁场对回形针施加力
B．乙图说明磁场对电流有力的作用
C．丙图是电磁感应原理的应用
D．丁图说明了电流具有磁效应
【答案】A
【解析】A．甲图中磁铁与回形针不接触，磁铁通过磁场对回形针施加力，故A正确；
B．乙图说明通电导体的周围存在磁场，故B错误；
C．丙图是磁场对电流有力的作用，故C错误；
D．丁图说明了通电导体的部分导线切割磁感线会产生感应电流，故D错误。
故选A。
10．（2023·攀枝花）（多选）为了应对即将到来的汛期，某课外兴趣小组设计了一个检测水库水位的装置，其原理如图所示。为安全指示灯，电铃为报警器，为定值电阻，为竖直放置、粗细均匀且足够长的电阻棒，滑片可以在电阻棒上自由滑动，并与浮子用竖直的绝缘杆连接，可随着浮子的上下移动而改变电阻棒接入电路的阻值，从而可通过电流表的示数来反应水位的高低。当滑片指向的中点时，水位达到警戒值，电磁铁吸下衔铁报警。则该检测器正常工作时（ ）
A．电磁铁的上端为极B．水位较低时，电磁铁的磁性较弱
C．若减小的阻值，警戒水位会变高D．电流表示数越大，表示水位越高
【答案】BD
【解析】A．由图可知，电流从电磁铁的下端流入，由安培定则可知电磁铁的下端是N极，上端是S极，故A不符合题意；
B．由图可知，电阻R1和变阻器R2串联，电流表测量电路中的电流，水位较低时，电阻棒接入电路的阻值变大，电路的总电阻变大，由欧姆定律可知电路中的电流变小，电磁铁的磁性变弱，故B符合题意；
C．电磁铁刚好吸下衔铁的电流不变，电源电压不变，由欧姆定律可知电路的总电阻不变，若减小的阻值，变阻器R2的阻值会增大，滑片会向下移动，警戒水位会变低，故C不符合题意；
D．电流表示数越大，由可知电路的总电阻越小，的阻值不变，变阻器R2的阻值会越小，滑片会向上移动，水位越高，故D符合题意。
故选BD。
11．（2023·大连）（多选）如图是某道路限载报警器的工作原理图。电源电压不变，是力敏电阻，其阻值随压力的变化而变化。闭合开关S，当车的质量超过限载质量时，电磁铁吸下衔铁，电铃响。根据不同的路面，可以改变滑动变阻器滑片P的位置，来设定不同的限载质量。下列说法正确的是（ ）
A．电磁铁能吸下衔铁，是由于通电导体在磁场中受力
B．检测时，车的质量越大电磁铁的磁性越强
C．力敏电阻的阻值随压力的增大而减小
D．若要提高设定的限载质量，应将滑片P向左移动
【答案】BCD
【解析】A．电磁铁能吸下衔铁，是由于通电导体的周围存在磁场，故A错误；
BC．闭合开关S，当车的质量超过限载质量时，电磁铁吸下衔铁，说明压力增大，电路中的电流增大，由欧姆定律可知电路中的总电阻减小，R1和R2串联，设定限载质量后，R2不变，力敏电阻R1的阻值减小，可以得到力敏电阻的阻值随压力的增大而减小，检测时，车的质量越大，对力敏电阻的压力越大，力敏电阻的阻值越小，电路中的电流越大，电磁铁的磁性越强，故BC正确；
D．若要提高设定的限载质量，此时力敏电阻的阻值减小，电磁铁吸下衔铁时的电流不变，根据欧姆定律可知电路的总电阻不变，应该增大滑动变阻器的电阻，应将滑片P向左移动，故D正确。
故选BCD。
12．（2023·北京）条形磁体周围的磁场情况如图所示，则条形磁体的左端是 极。
【答案】N
【解析】条形磁体周围的磁场是从N极出发，回到S极，所以条形磁体的左端是N极。
13．（2023·济宁）现在医学上使用的心肺机的功能之一是用“电动泵”替代心脏，推动血液循环。如图所示，当线圈中的电流从a流向b时，线圈的左端为 极，此时活塞将向 运动。
【答案】 N 右
【解析】[1]由右手螺旋定则可知，螺线管左端为N极。
[2]根据磁极间的相互作用规律，同名磁极相互排斥，如图，此时同名磁极相对，故活塞右移。
14．（2023·通辽）如图所示.用细线悬挂的磁体AB.磁极未知．当闭合电路开关S后,磁体的B端与通电螺线管左端相互排斥,则B端是磁体的 极． 断开开关S,磁体静止时,B端会指向地理的 ( 选填“北方”或“南方”)．
【答案】 N 北方
【解析】[1]由右手定则可知通电螺线管左端为N极，因为螺线管与磁体相互排斥，同名磁极相互相斥，则磁体B端为N极；
[2]地球是个大磁体，地磁场的北极在地理南极附近，地磁场的南极在地理北极附近．断开开关S，磁体静止后，由异名磁极相互吸引可知，B端会指向地磁南极，即地理北极．
15．（2023·西藏）如图所示，闭合开关S后，螺线管右侧为 极，滑动变阻器的滑片P向左移动时，螺线管的磁性变 。
【答案】 S 强
【解析】[1][2]由图可知，电流从螺线管的右端流入，用右手握住螺线管，四指弯曲与螺线管中的电流方向相同，则大拇指指向左端，所以左端是N极，右侧为S极。滑动变阻器的滑片P向左移动时，连入电路的电阻变小，电路中电流变大，在螺线管的匝数一定时，电流变大，电磁铁的磁性变强。
16．（2023·甘孜）图是热爱课外实践的小双同学设计的汽车排放量检测电路。开关闭合后，电磁铁的上端是 （选填“N”或“S”）极。图中气敏电阻的阻值随浓度的增大而减小，导致电磁铁的磁性 （选填“增强”或“减弱”），当浓度高于某一设定值时，电铃就会报警。
【答案】 N 增强
【解析】[1]开关闭合后，电流从电磁铁下进上出，用右手握住螺线管，四指环绕的方向为电流方向，大拇指所指的方向就是电磁铁的N极，电磁铁的上端是N极。
[2]气敏电阻的阻值随浓度的增大而减小，导致电路中的电流增大，电磁铁的磁性增强，当浓度高于某一设定值时，衔铁被吸下，接通工作电路，电铃就会报警。
17．（2023·江西）如图所示，卸下家用微型风扇的插头后，将两根导线分别与灵敏电流计连接起来，用力转动风扇叶子，看到灵敏电流计的指针偏转，这是 现象，此过程中机械能转化为 能。
【答案】 电磁感应 电
【解析】[1][2]电动机和发电机都是由电子和转子组成，即都是由线圈和磁场组成。所以卸下家用微型风扇的插头后，将两根导线分别与灵敏电流计连接起来，用手转动风扇叶子，此时其内部的线圈在磁场中转动，切割磁感线，由电磁感应可知，产生了感应电流，电流计的指针会发生偏转。如图所示，此装置在工作时，将机械能转化为电能，是电磁感应现象。
18．（2023·德州）如图所示，闭合开关后弹簧测力计示数减小，请标出电源右端的极性并在虚线框内的磁感线上画出其方向。
【答案】
【解析】闭合开关后弹簧测力计示数减小，说明弹簧测力计下端挂着的磁铁受到向上的力，由同名磁极相互排斥可知，螺线管的上端为N极，由条形磁铁周围的磁感线可知，磁感线由N极出发回S极，再根据右手螺旋定则可知螺线管前方的电流方向向右，得到电源的右端为正极
19．（2023·大庆）如图，用笔画线代替导线将图中实物连接起来。要求：闭合开关后，通电螺线管的上端为N极，当滑动变阻器的滑片P向左移动时，通电螺线管的磁性增强。
【答案】
【解析】根据安培定则可知电流从通电螺线管的下端流入时，通电螺线管的上端为N极； 当滑动变阻器的滑片P向左移动时，通电螺线管的磁性增强，可知电路的电流变大，变阻器连入电路的电阻变小，故滑动变阻器应接左下接线柱。
20．（2023·营口）某温度自动报警器的原理图如图所示。电磁铁上端为N极，在水银温度计中封入一段金属丝，当温度低于设定温度时，安全指示灯常亮；当温度达到设定温度时，安全指示灯熄灭，电铃发出报警信号。请在括号中标出电源的极性（用“+”或“-”表示）， 并在虚线框内填入电铃（）和指示灯的电路元件符号。
【答案】
【解析】电磁铁上端为N极，由安培定则可知电流从下端流入，电源的右端是负极，左端是正极，当温度低于设定温度时，水银与金属丝断开，电磁铁断电没有磁性，安全指示灯所在电路接通，指示灯亮，上面虚线框是指示灯，当温度达到设定温度时，水银和金属丝连接，电磁铁通电有磁性，把衔铁吸引下来，电铃所在电路接通，电铃发出报警信号，下面虚线框是电铃
21．（2023·牡丹江）
（1）如图甲所示，将小铁钉靠近磁铁N极，小铁钉被吸引获得 性。此时，小铁钉相当于一个 ，钉尖是 极。如图乙所示，给磁铁加热一段时间后，小铁钉会掉落，表明磁铁的磁性可能与 有关；
（2）用一个磁性很强的磁铁球靠近一块铝板，铝板 （选填“能”或“不能”）被吸引。如图丙所示，把磁铁球做成单摆悬挂起来，使其来回摆动，将铝板放到摆的下方，当磁铁球靠近铝板时，摆动速度明显变小，并且很快停止摆动。磁铁球在铝板上方摆动，相当于铝板在磁场中运动，可能会产生 。
【答案】 磁 磁体 S 温度 不能 电流
【解析】（1）[1]小铁钉靠近磁铁N极，小铁钉被磁化，所以小铁钉获得磁性。
[2][3]磁化后的小铁钉相当于一个磁体，小铁钉靠近磁铁N极，所以钉尖是S极。
[4]加热一段时间后，温度升高，小铁钉掉落，磁性减弱，说明磁铁的磁性可能与温度有关。
（2）[5]铝不是磁性材料，所以铝板不能被磁化，所以铝板不能被吸引。
[6]铝是导体，铝板在磁场中运动，根据电磁感应原理可知，会产生感应电流。
22．（2023·恩施）如图所示，学习奥斯特，探究通电导体周围的磁场。
（1）当闭合开关的瞬间，会观察到小磁针 ；通过改变电池 的连接，可以改变电路中的电流方向；
（2）此现象说明，电流方向会影响电流所产生磁场的 。
【答案】 偏转 正负极 方向
【解析】（1）[1][2]接通电路后，观察到小磁针偏转，说明电流周围存在磁场；将电池的正负极对调，可以改变电路中的电流方向。
（2）[3]电流方向改变，小磁针的偏转方向发生了改变，说明电流周围的磁场方向与电流方向有关。
23．（2023·云南）某实验小组探究“通电螺线管外部磁场的特点”。
（1）将螺线管安装在一块有机玻璃板上，连入电路中。在板面上均匀地洒满铁屑，闭合开关并轻敲玻璃板面，观察到铁屑分布情况如图甲所示。铁屑的分布情况与 磁体周围铁屑的分布情况相似，铁屑的作用是显示 ；
（2）把小磁针放在通电螺线管四周不同的位置，小磁针静止时N极所指方向如图乙所示，则通电螺线管的右端为 极。对调电源正负极，闭合开关，小磁针静止时N极所指方向如图丙所示，说明通电螺线管的极性与 的方向有关。
【答案】 条形 电螺线管周围的磁场分布 N 电流
【解析】（1）[1]由图可知，螺线管通电后外部铁屑的分布情况与条形磁体周围铁屑的分布情况相似。
[2]铁屑在磁场容易被磁化，故可以用铁屑来显示通电螺线管周围的磁场分布。
（2）[3]由图乙知，根据小磁针的指向可知，螺线管的右端为N极，左端为S极。
[4]将电源正、负极对调，小发现小磁针的指向也改变了，说明通电螺线管极性与电流方向有关。
24．（2023·鄂州）物理小组的同学们利用如图所示的实验装置，探究导体在磁场中运动时产生感应电流的条件。
（1）磁铁不动，闭合开关，导体棒沿 （选填“上下”、“左右”或“前后”）方向运动时，灵敏电流计指针会发生偏转；
（2）断开开关，无论磁铁如何放置、导体棒怎样运动，灵敏电流计指针都不发生偏转。由此得出结论： 电路的一部分导体在磁场中做切割磁感线运动时，电路中就产生感应电流；
（3）该实验在探究过程中，是将 能转化成电能，生活中的 （填“电动机”或“发电机”）是根据这一原理制成的。
【答案】 左右 闭合 机械 发电机
【解析】（1）[1]磁铁不动，闭合开关，导体棒沿左右方向运动时，导体做切割磁感线运动，会产生感应电流，电流表指针会发生偏转。
（2）[2]断开开关，不是闭合电路，无论磁铁如何放置、导体棒怎样运动，都不会产生感应电流，电流表指针都不发生偏转，由此得出结论：闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中就产生感应电流。
（3）[3][4]产生感应电流的过程中，消耗了机械能，转化为电能，人们利用电磁感应现象制成了发电机。考点内容
课标要求
命题预测
磁现象、磁场
通过实验，了解物质的磁性，通过实验，认识磁场。知道地磁场。
属于常考热点，主要考查磁现象与磁场。题型主要是选择题、填空题和作图题。主要命题点有：磁性的辨识、磁极及磁极间的相互作用、磁化现象、磁场与磁感线、地磁场等。
电生磁及安培定则
通过实验，了解电流周围存在磁场。探究并了解通电螺线管外部磁场的方向。
安培定则的应用是电磁考题中命题点较为集中的内容，主要考查电流的磁效应和安培定则的应用。常见考题类型是选择题、填空题和作图题，有时也会出现探究实验题中。命题点有：奥斯特实验、通电螺线管外部磁场的特点、安培定则的应用等。
电磁铁和电磁继电器
了解电磁铁在生产生活中的应用。
电磁继电器是电磁铁的重要应用。对电磁铁相关问题的考查题型基本上是选择题和填空题两种。命题点有：电磁铁磁性大小的影响因素、电磁继电器的工作原理等。
电动机
通过实验，了解通电导线在磁场中会受到力的作用，并知道力的方向与哪些因素有关。
电动机在社会发展中有重要的作用。其考题题型多是选择题和填空题。命题点有：通电导线在磁场中受力作用、电动机的构造、工作原理等。
磁生电
探究并了解导体在磁场中运动时产生感应电流的条件。了解电磁感应在生产生活中的应用。
磁生电的考题题型主要有选择题、填空题和探究实验题。命题点有：产生感应电流的条件、电动机的原理及探究可以产生电流的条件等。
解题技巧
（1）磁体吸引磁性材料，不需要直接接触，甚至隔着某些物体，磁体仍能吸引磁性材料
（2）同名磁极相互排斥，异名磁极相互吸引
（3）磁感线实际上并不存在，是为了描述磁场而假想引入的，磁感线是假想的物理模型。磁体周围的磁感线都是从N极出发回到S极，磁场中的小磁针静止时N极的指向跟该点磁感线方向一致。即磁场中某点的磁场方向、磁感线方向、可自由转动的小磁针在该点静止时N极的指向是一致的。
（4）地磁北极在地，理南极附近，地磁南极在地理北极附近，地磁场的磁感线从地磁北极出发到地磁南极，能自由转动的小磁针静止时指南北方向，就是因为受到地磁场的作用。
解题技巧
（1）奥斯特实验表明：通电导线和磁体一样，周围存在磁场，即电流的磁场，且电流的磁场方向跟电流的方向有关
（2）运用安培定则不仅可以判断通电螺线管的N、S极，也可以反过来判断通电螺线管中的电流方向。具体做法是：用右手握住螺线管，拇指指向通电螺线管的N极，则四指弯曲的方向就是电流的方向。
解题技巧
（1）当电流和铁芯不变时，线圈匝数越多，电磁铁磁性越强；铁芯、线圈匝数不变时，通过电磁铁的电流越越大，电磁铁的磁性越强；当电流和线圈匝数不变时，插入铁芯，通电螺线管磁性大大增强。
（2）电磁铁磁性的有无可以由通、断电来控制。利用这一点可制成电磁继电器。当电磁继电器所在的控制电路接通时，电磁铁产生磁性吸引衔铁，使工作电路接通或断开。使用电磁继电器可实现用低电压、弱电流控制高电压、强电流，进行自动控制及远距离控制等。
解题技巧
（1）通电导体在磁场中受力的方向跟电流方向和磁场方向都有关系，当这两个方向中的任何一个与原来方向相反时，都会改变通电导体的受力方向；当电流方向和磁场方向同时反向时，通电导体的受力方向不变。
（2）电动机工作时将电能转化为机械能。
序号
导体AB的运动情况
有无感应电流
①
左右运动
有
②
上下运动
无
③
前后运动
无
④
斜向上、斜向下运动
有
解题技巧
（1）要产生感应电流，必须同时满足两个条件：一是导体必须是闭合电路的一部分，二是导体必须做切割磁感线运动（包括两种情况：磁极不动导体运动或导体不动磁极运动）
（2）感应电流方向跟磁场方向和导体运动方向有关，这两个方向任何一个与原来方向相反，感应电流的方向都会与原来方向相反。若两个方向同时与原来方向相反，则感应电流的方向不变。
中考命题专家命制高考试题时绝非凭空杜撰，必有命题的原始模型（“题根”）和命题着力点（“题眼”），对“题根”与“题眼”进行深入的探求与拓展可构造出高考母题。
命题人拿来千变万化为难你们的历年真题，本质上也是从这有限的母题中衍生出来的。母题的重要性不言而喻。
主题三 电学
专题17 电与磁
考情概览：理解课标要求，把握命题方向，总结出题角度。
真题透视：精选真题，归类设置，完整展现中考试题的考查形式。
中考新考法：从新情境、新设问、跨学科等方向设置新考法真题。
新题特训：选用最新优质题、创新题，巩固考点复习效果。
►考向一 磁现象、磁场
1.（2023·泰州）关于地磁场，下列说法中正确的是（ ）
A．磁感线是磁场中真实存在的曲线
B．地球周围的地磁场的磁感线是从地磁S极出发回到地磁N极
C．教室里水平放置、能自由转动的小磁针静止时N极指向地理南极
D．指南针是我国古代四大发明之一，它能指南北是因为受到地磁场的作用
【答案】D
【解析】A．磁感线是为了描述磁场而引入的，不存在，故A错误；
B．磁体外部磁感线都是从N极出发，回到S极，地磁场的磁感线也一样，故B错误；
C．教室里水平放置、能自由转动的小磁针的磁场与地磁场相互作用，静止时，小磁针的N极指向地理北极，故C错误；
D．指南针是我国古代四大发明之一，指南针能够指南北，为我们辨别方向，是因为指南针的磁场和地磁场的相互作用，使指南针受到地磁场给的力的作用，静止时针尖指向地理南方，故D正确。
故选D。
2.（2023·山西）在班级组织的“自制指南针”活动中，小伟同学用条形磁体将缝衣针磁化后，将其放在水中漂浮的一片树叶上。多次将树叶轻轻旋转，待树叶静止后，观察到树叶的尖端总是指向南方，如图所示。下列说法中正确的是（ ）
A．树叶尖端指向地磁南极
B．指南针的“N”应标注在树叶尖端
C．树叶周围存在磁场和磁感线
D．若用磁体的N极靠近树叶尖端，会相互吸引
【答案】D
【解析】A．对地球是一个大的磁体，地球和自制指南针的磁场相互作用，树叶尖端指向地磁北极，地理的南极，故A错误；
B．树叶尖端指向地理的南极，指南针的“S”应标注在树叶尖端，故B错误；
C．树叶上放有自制指南针，因此树叶周围存在磁场，磁感线是为了描述磁场而画出的线，实际并不存在，故C错误；
D．树叶的尖端是指南针的S极，若用磁体的N极靠近树叶尖端，会相互吸引，故D正确。
故选D。
3.（2023·陕西）如图，请在括号中标出小磁针静止时右侧磁极的名称，并用箭头在M点标出磁感线的方向。
【答案】
【解析】根据条形磁铁的极性可知，小磁针静止，同名磁极相互排斥，异名磁极相互吸引，所以，小磁针右侧磁极是N极，根据磁感线总是从N极出发，回到S极，所以，M点标出磁感线的方向朝右边
4．（2023·无锡）磁体旁的小磁针静止时所指的方向如图所示，请在括号中标出磁体的磁极，并标出图中磁感线的方向。
【答案】
【解析】根据磁极之间的相互作用规律可知，小磁针左侧磁体为N极，右侧磁体为S极，磁感线从N极指向S极
►考向二 电生磁及安培定则
5.（2023·陕西）如图所示，将一根直导线架在静止小磁针的上方，并使直导线与小磁针平行，接通电路，发现小磁针偏转。关于该实验说法正确的是（ ）
A．该实验说明电流周围存在磁场
B．最早发现该实验现象的科学家是法拉第
C．利用该实验原理可以制成发电机
D．改变电流方向，小磁针偏转方向不变
【答案】A
【解析】将一根直导线架在静止小磁针的上方，并使直导线与小磁针平行，接通电路，发现小磁针偏转，这是奥斯特最早发现的实验，该实验说明电流周围存在磁场，而且这种磁场的方向跟电流方向有关，第一个发现了电与磁的联系，利用该实验原理可以制成电磁铁、电磁继电器，故A正确，BCD错误。
故选A。
6.（2023·临沂）闭合下图所示电路的开关，小磁针静止时指向如图，则（ ）
A．通电螺线管的左端为N极B．电源的左端为正极
C．电流表的左端为“+”接线柱D．R的滑片不能置于最右端
【答案】C
【解析】ABC．已知小磁针静止时N极水平向左，根据磁极间的相互作用可知，通电螺线管的右端为N极，左端为S极；伸出右手握住螺线管，大拇指所指的方向为通电螺线管的N极，四指弯曲指示电流的方向，因此电源右端为正极、左端为负极，所以电流表的左端为“+”接线柱；故AB不符合题意，C符合题意；
D．R的滑片置于最右端时，为最大阻值，是可以的，故D错误，不符合题意。
故选C。
7.（2023·大连）小磁针静止时的指向如图所示，请标出通电螺线管的N极，并在括号中标出电源的“+”、“-”极。
【答案】
【解析】由于异名磁极相互吸引，所以当小磁针静止时，与小磁针N极靠近的螺线管的左端是S极，右端为N极；根据图示的线圈绕向和螺线管的N、S极，利用安培定则可以确定螺线管中电流的方向是从螺线管的右端流入，左端流出，因此电源的右端是正极，左端为负极
8.（2023·济南）实验室备有嵌入螺线管的玻璃板和电源，小明和小亮分别选用铁屑和小磁针来“探究通电螺线管外部磁场的方向”。
（1）小明在螺线管周围的玻璃板上均匀地撒上一层铁屑。给螺线管通电后，轻敲玻璃板，小明观察到螺线管周围铁屑的分布情况如图甲所示。
小明的实验说明，通电螺线管外部的磁场和 外部的磁场相似；
（2）小亮在螺线管周围的玻璃板上整齐、均匀地放置了32个小磁针，如图乙所示。给螺线管通电后，小亮观察到这32个小磁针的指向更接近于下图中的 。
A． B．
C． D．
（3）小明的实验方案具有明显的不足，其不足之处是 ；
（4）为了弥补小明实验方案的不足，请提出一条改进建议： 。
【答案】 条形磁体 B 无法判断出（通电螺线管外部）磁场的方向 增加小磁针
【解析】（1）[1]通电后小磁针的指向如图甲所示，通电螺线管的两端磁性最强，中间磁性最弱，说明通电螺线管外部的磁场与条形磁体的磁场相似。
（2）[2]在图中，根据周围小磁针N极指向与该点磁感线方向一致，在通电螺线管外部，磁感线是从北极发出，最后回到南极，只有B图所示小磁针N极指向一致，左侧小磁针N极都指向外侧，右侧小磁针N极都指向内侧，其它三个图示小磁针N极指向均有不同方向之处，故选B。
（3）[3]此方案中无法从图示判断出通过螺线管电流的方向，铁屑静止时也不能够通过铁屑的分布判断通电螺线管外部磁场的方向，故无法判断出通电螺线管外部磁场的方向。
（4）[4]根据周围小磁针N极指向与该点磁感线方向一致，在通电螺线管外部，磁感线是从北极发出，最后回到南极，小磁针与铁屑相比，能更好地显示出各点的磁场方向，增加小磁针，把小磁针放到螺线管四周不同位置，螺线管通电后，小磁针N极所指的方向就是该点的磁场方向。
►考向三 电磁铁和电磁继电器
9.（2023·扬州）如图所示，下列做法中电磁铁不能吸引更多大头针的是（ ）
A．只提高电源电压
B．只将滑片P向左移动
C．只增加螺线管线圈的匝数
D．只将铁芯换成同规格的铜芯
【答案】D
【解析】A．只提高电源电压，通过电磁铁的电流变大，磁性增强，可以吸引更多的大头针，故A不符合题意；
B．只将滑片P向左移动，滑动变阻器连入电路的电阻变小，通过电磁铁的电流变大，磁性增强，可以吸引更多的大头针，故B不符合题意；
C．只增加螺线管线圈的匝数，在电流一定时，电磁铁磁性增强，可以吸引更多的大头针，故C不符合题意；
D．只将铁芯换成同规格的铜芯，由于铜不能被磁化，电磁铁磁性将减弱，不能吸引更多大头针，故D符合题意。
故选D。
10.（2023·天津）党的二十大报告指出“科技是第一生产力”。某学校为了培养学生的科学素养，组织科技创新大赛，小明在比赛中制作了水位自动报警器，原理图如图所示。当水位达到金属块A时（一般的水都能导电），则（ ）
A．两灯都亮
B．两灯都不亮
C．只有绿灯亮
D．只有红灯亮
【答案】D
【解析】图中所示的水位自动报警器工作原理：当水位到达A时，由于一般水具有导电性，那么电磁铁所在电路被接通，电磁铁有磁性，电磁铁向下吸引衔铁，从而接通红灯所在电路，此时红灯亮，而绿灯不亮。
故选D。
11.（2023·扬州）如图所示的装置，闭合开关后，电磁铁左端与条形磁铁N极相互吸引，则电源E端为 （选填“正极”或“负极”）。为增强电磁铁磁性，滑动变阻器滑片P应向 （选填“A”或“B”）端移动。
【答案】 负极 B
【解析】[1]如图所示的装置，闭合开关后，电磁铁的左端与条形磁铁N极相互吸引，由磁极间的作用规律可知，同名磁极相排斥，异名磁极相吸引，可判断电磁铁的左端为S极，右端为N极，根据安培定则可判断电流应从F端流出，经过用电器后从E端流入，所以电源的E端为负极，F端为正极。
[2]为了增强电磁铁磁性，在线圈匝数一定时，需要增大电流，故需要将滑动变阻器的滑片P向B移动，减小滑动变阻器连入电路的电阻。
12.（2023·武威）小明用自制电磁小船放在水中判断方向，如图所示，开关S闭合前，小船船头（右端）指向东边。闭合开关S，电磁小船的船头（右端）为电磁铁的 极（选填“N”或“S”）；船头在地磁场的作用下，将 偏转（选填“顺时针”或“逆时针”）。
【答案】 S 顺时针
【解析】[1]由图中可知，闭合开关后，电流从螺线管的右端流入，左端流出，故由安培定则可知，通电螺线管的左端为N极，右端为S极。
[2]由地磁场的特点可知，地磁场的N极在地理南极附近，地磁场的S极在地理北极附近，故由磁极间的相互作用规律可知，船头在地磁场的作用下，将顺时针偏转。
►考向四 电动机
13.（2023·宿迁）图中是小明制作的简单电动机模型，其线圈由漆包线绕成，将线圈一端的漆全部刮掉，另一端只刮掉半周，在线圈的下面放置了一块磁体。将其接入电路中，闭合开关后，线圈转动起来了。关于此电动机模型下列说法正确的是（ ）
A．利用电磁感应原理工作
B．线圈在转动时，始终受到磁场作用力
C．将电能转化为机械能
D．增大线圈中的电流可改变转动方向
【答案】C
【解析】A．此实验利用通电线圈在磁场中受到力的作用，故A错误；
B．由于线圈中有一端的漆只刮掉半周，会出现电路中无电流状态，当线圈转到该位置处，由于线圈中无电流，所以不会受到磁场力的作用，故B错误；
C．电动机消耗电能而转动起来，能量转化为电能转化为机械能，故C正确；
D．增大线圈中的电流，会改变线圈受到磁场力的大小，而不会改变受力的方向，故D错误。
故选C。
14.（2023·安徽）图示为某电动机的原理图，EF、PQ为螺线管，abcd为电动机的线圈，为转轴。闭合开关，从O点沿转轴观察，线圈顺时针转动，则（ ）
A．螺线管F端为N极，P端为N极
B．螺线管F端为S极、P端为S极
C．若将电源的正负极对调，从O点沿转轴观察、线圈仍顺时针转动
D．若将电源的正负极对调，从O点沿转轴观察，线圈将逆时针转动
【答案】C
【解析】A．由图可知，电流从螺线管EF的左端流入，根据安培定则可知，E端为N极，F端为S极，故A不符合题意；
B．由图可知，电流从螺线管PQ的左端流入，根据安培定则可知，Q端为S极，P端为N极，故B不符合题意；
CD．由题意知，闭合开关，此时从O点沿转轴观察，线圈顺时针转动；线圈受力转动的方向与磁场方向和电流方向有关，若将电源的正负极对调，则螺线管中电流方向与原来反向，根据安培定则可知，螺线管的磁极改变，且电动机线圈中的电流方向与原来相反向，则线圈受到磁场力的方向不会发生改变，即从O点沿转轴观察，线圈仍顺时针转动，故C符合题意，D不符合题意。
故选C。
15.（2023·长沙）下图为玩具小汽车内直流电动机的结构简图，该电动机工作时将电能转化为 能和内能。如果想改变该直流电动机的转动方向，你可以采取的方法是 （写一条合理方法即可）。
【答案】 机械 改变电流方向
【解析】[1]电动机工作时，需要消耗电能，同时电动机转动，可知将电能转化为机械能。
[2]改变电动机的转动方向的有两种方法：①可保持磁场方向不变，改变电流方向；②可保持电流方向不变，改变磁场的方向。
►考向五 磁生电
16.（2023·威海）下列实验操作不能使灵敏电流计指针偏转的是（ ）
A． B．
C． D．
【答案】A
【解析】根据电磁感应原理，闭合电路的一部分导体只有在磁场中做切割磁感线运动时，电路中才会产生感应电流，才能使灵敏电流计指针偏转。
A．线圈向右运动，与磁感线平行，没有切割磁感线，故A错误，符合题意；
B．线圈向上运动，切割磁感线，故B正确，不符合题意；
CD．CD两图采用线圈不动，磁体上下运动的方式，磁感线也被切割，故CD正确，不符合题意。
故选A。
17.（2023·德州）如图所示，轮滑鞋深受孩子们的喜爱。它的轮子转动时可使轮子边缘的LED灯闪闪发光，选项中与此工作原理相同的是（ ）
A． 电风扇 B． 电磁起重机
C． 扬声器 D． 动圈式话筒
【答案】D
【解析】轮子转动时，LED灯闪闪发光，此时的轮子做切割磁感线运动，产生感应电流，LED灯发光。这是利用了电磁感应原理。
A．电风扇是利用电动机工作的，电动机的工作原理是通电导体在磁场中受到力的作用，故A不符合题意；
B．电磁起重机是利用电流的磁效应工作，电磁铁中有电流通过时产生磁性，故B不符合题意；
C．扬声器是通电的线圈在磁场中受到力的作用而运动，带动扬声器的纸盒振动发声，故C不符合题意；
D．动圈式话筒是线圈在磁场中做切割磁感线运动，产生感应电流，利用电磁感应原理工作，故D符合题意。
故选D。
18.（2023·雅安）如图是一种环保型手电筒，来回摇晃它，使里面的铜线圈在磁铁上来回运动，就能使灯泡发光。选项中能说明这种手电筒工作原理的是（ ）
A． B．
C． D．
【答案】C
【解析】A．环保型手电筒在使用时将它来回摇晃，让磁体在线圈中往复运动，就能使灯泡发光，这是电磁感应现象；图A为奥斯特实验，说明通电导线周围存在着磁场，故A不符合题意；
B．图B为通电螺线管周围存在磁场，原理是电流的磁效应，故B不符合题意；
C．图C为发电机的工作原理，工作原理是电磁感应现象，故C符合题意；
D．图D为电动机的工作原理，原理是磁场对通电导体有力的作用，故D不符合题意。
故选C。
19.（2023·徐州）如图所示手摇发电机模型，快速摇动手柄，使线圈在磁场中做切割 运动，电路中就会产生电流，这种现象叫作 现象，这个过程中 能转化为电能。
【答案】 磁感线 电磁感应 机械
【解析】[1][2][3]快速摇动手柄，使闭合电路中的线圈在磁场中做切割磁感线运动，电路中就会产生电流，这种现象叫作电磁感应现象，这种电流叫感应电流，这个过程中线圈的机械能转化为电能。
20.（2023·泰州）如图所示，小明和小刚利用蹄形磁体、灵敏电流计、开关、导体AB和若干导线等器材来探究感应电流产生的条件。闭合开关，他们完成操作，将观察到的现象记入表格：
（1）分析①、②两次实验现象，小明说：“闭合电路的一部分导体在磁场中的运动方向与磁场方向垂直时，电路中就会产生感应电流。”小刚认为不准确，因为导体AB 运动时，其运动方向也与磁场方向垂直，但无感应电流；
（2）采纳小刚意见后，小明又说：“闭合电路的一部分导体在磁场中垂直切割磁感线时，电路中才会产生感应电流”，小刚认为不全面，因为导体AB 运动时，也有感应电流；
（3）从能量的角度来分析，感应电流的产生过程是将 能转化为电能；如果将图中的灵敏电流计换成 ，可以探究磁场对电流的作用。
【答案】 前后 斜向上/斜向下 机械 电源
【解析】（1）[1]根据表格中收集现象可以发现，导体AB在蹄形磁体中前后运动时，在磁场中的运动方向与磁场方向垂直时，但这个时候没有感应电流产生，所以小明的说法不正确。
（2）[2]根据表格中收集现象可以发现，导体AB在蹄形磁体中斜向上或斜向下运动时，此时虽然在切割磁感线，但不是垂直切割，也有感应电流产生，所以小明说：“闭合电路的一部分导体在磁场中垂直切割磁感线时，电路中才会产生感应电流”是不全面的。
（3）[3]闭合电路的一部分导体在磁场切割磁感线运动时，从而产生感应电流，从能量的角度来分析，感应电流的产生过程是将机械能转化为电能。
[4]要探究磁场对电流的作用，电流中需要有电源，所以可将图中的灵敏电流计换成电源。
1．（新情境）（2023·常州）20世纪60年代，美国细菌学家发现趋磁细菌，将磁铁置于细菌附近，细菌向磁铁的N极运动，如图所示。由此可见，在海洋中，地磁场将驱使这种细菌运动的方向为（ ）
A．由南向北B．由北向南C．由西向东D．由东向西
【答案】B
【解析】如图所示，磁铁外部磁感线从N极出发，回到S极，将磁铁置于细菌附近，细菌向磁铁的N极运动，而地磁N极在地理S极附近，故细菌在地磁场将驱使下将从北向南运动，故ACD不符合题意，B符合题意。
故选B。
2．（跨学科）（2023·宁夏）如图甲是电接水银温度计某结构时，在水银温度计的密封玻璃管中装入一段金属丝，金属丝上端与调温相连，转动调温螺杆金属丝在管内上下移动，水银和金属丝分别与电源两极相连。有的同学制作了一个电磁铁利用此温度计及其他元件，设计了一个恒温电热器，如图乙所示，当温度升高到设定值，电热丝停止加热，温度低于设定值，电热丝开始加热，达到保持恒温的目的。
（1）水银温度计相当于电路中的 （填组成电路的元件名称）；
（2）工作原理：
①当温度升高到设定值， ，电热丝停止工作；
②当温度低于设定值， ，电热丝开始工作；
（3）按照该设计组装好电路测试时发现，当温度上升，控制电路接通后，动静触点没有断开试分析原因（写出一条即可）
（4）若电热丝的额定功率为500w，正常工作10分钟产生的热量是多少？( )
【答案】 开关 控制电路接通，电磁铁产生磁性，吸引衔铁，动、静触点分开，工作电路断开 控制电路断开，电磁铁磁性消失，释放衔铁，动、静触点接触 电磁铁匝数较少 3×105J
【解析】（1）[1]当温度升高到设定值，电热丝停止加热，温度低于设定值，电热丝开始加热，所以水银温度计相当于电路中的开关。
（2）[2]由图乙知，当温度升高到设定值，控制电路接通，电磁铁产生磁性，吸引衔铁，动、静触点分开，工作电路断开，电热丝停止工作。
[3]当温度低于设定值，控制电路断开，电磁铁磁性消失，释放衔铁，动、静触点接触，工作电路接通，电热丝开始工作。
（3）[4]控制电路接通后，动、静触点没有断开，可能是电磁铁产生的磁性较弱造成的，原因可能是：电磁铁匝数较少、电源电压过低，使得通过线圈中电流过小。
（4）[5]电热丝正常工作10分钟产生的热量Q=W=Pt=500W×10×60s=3×105J
3．（新考法）（2023·潍坊）图甲是一种太阳能“摆叶花”，图乙是其摆动原理图。整个摆件部分是硬质整体，由OA和OBC组成，O为摆动支点。OBC下端固定着磁铁，太阳能电池向线圈提供如图所示电流时，磁铁被推向左上方运动，使摆件顺时针小幅摆动后，立即断电，摆件会自动逆时针摆回来，如此往复。请根据图中所示情况：（1）画出磁铁所受重力的示意图及其力臂；（2）将磁铁下端的磁极名称填入括号中。
【答案】（1）（2）
【解析】（1）重力的方向是竖直向下的，从磁铁的重心（几何中心）画一条带箭头的竖直向下的有向线段，用G表示重力的示意图；过支点O作重力G作用线反向延长线的垂线，标上垂足，用双箭头表示出这段距离，记为L，表示其力臂
（2）由图可知，电流方向为，从螺线管上端流向下端，根据安培定则可知，螺线管下端为N极，上端为S极。因为线圈有电流时，推动磁铁向左上方运动，说明线圈对小磁铁只有斥力作用，所以线圈上端的磁极是S极
1．（2023·福建）在我国古代的四大发明中，主要应用了磁性材料特性的是（ ）
A．指南针B．火药C．印刷术D．造纸术
【答案】A
【解析】地球的周围存在磁场，地磁场的N极在地理南极附近，地磁场的S极在地理北极附近，由于异名磁极相互吸引，故指南针静止时指向南方的是它的S极，指向北方的是它的N极，指南针利用了磁性材料的特性：同名磁极相互排斥，异名磁极相互吸引；而火药、造纸术和印刷术都没有用到磁性材料，故BCD不符合题意，A符合题意。
故选A。
2．（2023·长沙）我国是最早用文字记载磁现象的国家之一，下列说法正确的是（ ）
A．“慈（磁）石召铁，或引之也”，说明磁石没有磁性
B．罗盘周围的磁感线真实存在且可见
C．司南静止时指南北是因为受到了地磁场的作用
D．鱼形铁被磁化后制成的指南鱼只有一个磁极
【答案】C
【解析】A．磁石是磁体的一种，具有磁性，故A错误；
B．磁感线是假象的分布在磁体周围的曲线，不是真实存在的，故B错误；
C．地球本身是一个巨大的磁体，指南针能指南北，是因为受到地磁场的作用，故C正确；
D．鱼形铁被磁化后制成的指南鱼也是磁体的一种，任何磁体都有两个磁极，故D错误。
故选C。
3．（2023·东营）小区内路灯能根据光线亮暗情况实现自动控制，其电路原理如图所示，R1是定值电阻，R2是光敏电阻，其阻值大小随光照强度的增大而减小，当开关S1闭合，光线变暗时，下列判断正确的是（ ）
A．电流表示数减小，电磁铁的磁性减弱，开关S2闭合
B．电流表示数减小，电磁铁的磁性增强，开关S2断开
C．电流表示数增大，电磁铁的磁性增强，开关S2闭合
D．电流表示数增大，电磁铁的磁性减弱，开关S2断开
【答案】A
【解析】当开关S1闭合，光线变暗时，光敏电阻的电阻变大，控制电路中的总电阻变大，电路中的电流变小，电流表的示数变小，电磁铁的磁性减弱，对衔铁的吸引力减小，在右边弹簧的拉力作用下，动触点向下运动，开关S2闭合，故A正确，BCD错误。
故选A。
4．（2023·新疆）如图所示，a表示垂直于纸面的一根导线，它是闭合电路的一部分。它在磁场中按箭头方向运动时，导线a中会产生感应电流且方向相反的两种情况是（ ）
A．①和②B．①和③C．②和④D．③和④
【答案】D
【解析】磁极间的磁感线是从N极指向S极，由图可知，①和②中的导线运动的方向与磁感线方向相同或相反，没有做切割磁感线运动，所以不会产生感应电流；而③和④中的导线做切割磁感线运动且方向相反，会产生感应电流，由于感应电流的方向与磁场的方向和导体切割磁感线运动的方向有关，所以③和④中产生的电流方向相反。
故选D。
5．（2023·兴安盟）图甲中“福建舰”配备了电磁弹射车。当弹射车内的导体通过强大的电流时，战斗机就受到强大的电磁力而向前弹射飞出，如图乙所示。下列实验与电磁弹射车工作原理相同的是（ ）
A．B．
C．D．
【答案】B
【解析】由题意可知，电磁弹射装置的弹射车与战斗机前轮连接，并处于强磁场中，当弹射车内的导体通以强大电流时，即可受到强大的推力，由此可知，其工作原理是通电导体在磁场中受力而运动。
A．图中是研究磁体周围存在磁场，与电磁弹射车的工作原理不相同，故A不符合题意；
B．图中有电源，通电导体棒在磁场中受力而运动，即与电磁弹射车的工作原理相同，故B符合题意；
C．图中没有电源，是闭合电路的一部分导体在磁场中做切割磁感线运动，产生感应电流，为电磁感应原理，与电磁弹射车的工作原理不相同，故C不符合题意；
D．图中两个电磁铁串联，电流相同，线圈匝数不同，吸引大头针的数目不同，说明电磁铁的磁性强弱与线圈的匝数有关，与电磁弹射车的工作原理不同，故D不符合题意。
故选B。
6．（2023·淄博）如图所示是“探究什么情况下磁可以生电”的实验装置。下列说法正确的是（ ）
A．闭合开关，导体ab在磁场中上下运动会产生感应电流
B．闭合开关，导体ab左右运动过程中电能转化为机械能
C．利用该实验原理可以制成电动机
D．将电流计换成电源，可以研究通电导线在磁场中的受力情况
【答案】D
【解析】A．闭合开关，导体ab左右运动过程中，导体切割磁感线会产生感应电流，故A错误；
B．闭合开关，导体ab左右运动过程中，导体切割磁感线，电路中会产生感应电流，这个过程中消耗机械能，机械能转化为电能。故B错误；
C．这个过程中消耗机械能，机械能转化为电能，利用该实验原理可以制成发电机；故C错误
D．将电流计换成电源，闭合开关后，将有电流通过导体ab，而看到导体ab在磁场中左右运动，说明磁场对通电导体有力的作用，可以研究通电导线在磁场中的受力情况，故D正确。
故选D。
7．（2023·广元）电流表是电学实验中的重要仪器，如图所示是电流表的内部结构简图，将线圈置于两磁极之间，线圈上固定有一指针，有电流通过线圈时，线圈会带动指针一起偏转，线圈中电流越大，指针偏转角度越大。则电流表的工作原理与下列说法相符的是（ ）
A．通电线圈在磁场中受到了力的作用B．同名磁极相互排斥，异名磁极相互吸引
C．与发电机工作原理相同D．电流表工作过程中，机械能转化为电能
【答案】A
【解析】通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，电流表工作过程中，电能转化为机械能，与发电机工作原理不相同，发电机的工作原理是电磁感应，故A符合题意，BCD不符合题意。
故选A。
8．（2023·凉山）2022年12月26日，“绿巨人”开进西昌，结束了凉山没有动车的历史。“绿巨人”采用能量回收制动方式：列车到站前停止供电，继续向前运行，内部线圈随车轮转动时切割磁感线，把机械能转化为电能进行回收。下图与其工作原理相同的是（ ）
A． B．
C． D．
【答案】D
【解析】由题意可知，列车停止供电后，继续向前运行，内部线圈随车轮转动时切割磁感线，产生感应电流，这是电磁感应现象；
A．由图中可知，通电导线靠近小磁针后，会使小磁针发生偏转，这是电流的磁效应，故A不符合题意；
B．由图中可知，闭合开关后，导体会发生偏转，这是通电导体在磁场受到力的作用，故B不符合题意；
C．由图中可知，闭合开关后，缠绕有漆包线的铁钉会吸起铁屑，这是电磁铁的原理，故C不符合题意；
D．由图中可知，导体在磁场中切割磁感线后，电流计的指针会发生偏转，这是电磁感应现象，故D符合题意。
故选D。
9．（2023·苏州）下列与磁现象有关的实验中，说法正确的是（ ）
A．甲图中磁铁通过磁场对回形针施加力
B．乙图说明磁场对电流有力的作用
C．丙图是电磁感应原理的应用
D．丁图说明了电流具有磁效应
【答案】A
【解析】A．甲图中磁铁与回形针不接触，磁铁通过磁场对回形针施加力，故A正确；
B．乙图说明通电导体的周围存在磁场，故B错误；
C．丙图是磁场对电流有力的作用，故C错误；
D．丁图说明了通电导体的部分导线切割磁感线会产生感应电流，故D错误。
故选A。
10．（2023·攀枝花）（多选）为了应对即将到来的汛期，某课外兴趣小组设计了一个检测水库水位的装置，其原理如图所示。为安全指示灯，电铃为报警器，为定值电阻，为竖直放置、粗细均匀且足够长的电阻棒，滑片可以在电阻棒上自由滑动，并与浮子用竖直的绝缘杆连接，可随着浮子的上下移动而改变电阻棒接入电路的阻值，从而可通过电流表的示数来反应水位的高低。当滑片指向的中点时，水位达到警戒值，电磁铁吸下衔铁报警。则该检测器正常工作时（ ）
A．电磁铁的上端为极B．水位较低时，电磁铁的磁性较弱
C．若减小的阻值，警戒水位会变高D．电流表示数越大，表示水位越高
【答案】BD
【解析】A．由图可知，电流从电磁铁的下端流入，由安培定则可知电磁铁的下端是N极，上端是S极，故A不符合题意；
B．由图可知，电阻R1和变阻器R2串联，电流表测量电路中的电流，水位较低时，电阻棒接入电路的阻值变大，电路的总电阻变大，由欧姆定律可知电路中的电流变小，电磁铁的磁性变弱，故B符合题意；
C．电磁铁刚好吸下衔铁的电流不变，电源电压不变，由欧姆定律可知电路的总电阻不变，若减小的阻值，变阻器R2的阻值会增大，滑片会向下移动，警戒水位会变低，故C不符合题意；
D．电流表示数越大，由可知电路的总电阻越小，的阻值不变，变阻器R2的阻值会越小，滑片会向上移动，水位越高，故D符合题意。
故选BD。
11．（2023·大连）（多选）如图是某道路限载报警器的工作原理图。电源电压不变，是力敏电阻，其阻值随压力的变化而变化。闭合开关S，当车的质量超过限载质量时，电磁铁吸下衔铁，电铃响。根据不同的路面，可以改变滑动变阻器滑片P的位置，来设定不同的限载质量。下列说法正确的是（ ）
A．电磁铁能吸下衔铁，是由于通电导体在磁场中受力
B．检测时，车的质量越大电磁铁的磁性越强
C．力敏电阻的阻值随压力的增大而减小
D．若要提高设定的限载质量，应将滑片P向左移动
【答案】BCD
【解析】A．电磁铁能吸下衔铁，是由于通电导体的周围存在磁场，故A错误；
BC．闭合开关S，当车的质量超过限载质量时，电磁铁吸下衔铁，说明压力增大，电路中的电流增大，由欧姆定律可知电路中的总电阻减小，R1和R2串联，设定限载质量后，R2不变，力敏电阻R1的阻值减小，可以得到力敏电阻的阻值随压力的增大而减小，检测时，车的质量越大，对力敏电阻的压力越大，力敏电阻的阻值越小，电路中的电流越大，电磁铁的磁性越强，故BC正确；
D．若要提高设定的限载质量，此时力敏电阻的阻值减小，电磁铁吸下衔铁时的电流不变，根据欧姆定律可知电路的总电阻不变，应该增大滑动变阻器的电阻，应将滑片P向左移动，故D正确。
故选BCD。
12．（2023·北京）条形磁体周围的磁场情况如图所示，则条形磁体的左端是 极。
【答案】N
【解析】条形磁体周围的磁场是从N极出发，回到S极，所以条形磁体的左端是N极。
13．（2023·济宁）现在医学上使用的心肺机的功能之一是用“电动泵”替代心脏，推动血液循环。如图所示，当线圈中的电流从a流向b时，线圈的左端为 极，此时活塞将向 运动。
【答案】 N 右
【解析】[1]由右手螺旋定则可知，螺线管左端为N极。
[2]根据磁极间的相互作用规律，同名磁极相互排斥，如图，此时同名磁极相对，故活塞右移。
14．（2023·通辽）如图所示.用细线悬挂的磁体AB.磁极未知．当闭合电路开关S后,磁体的B端与通电螺线管左端相互排斥,则B端是磁体的 极． 断开开关S,磁体静止时,B端会指向地理的 ( 选填“北方”或“南方”)．
【答案】 N 北方
【解析】[1]由右手定则可知通电螺线管左端为N极，因为螺线管与磁体相互排斥，同名磁极相互相斥，则磁体B端为N极；
[2]地球是个大磁体，地磁场的北极在地理南极附近，地磁场的南极在地理北极附近．断开开关S，磁体静止后，由异名磁极相互吸引可知，B端会指向地磁南极，即地理北极．
15．（2023·西藏）如图所示，闭合开关S后，螺线管右侧为 极，滑动变阻器的滑片P向左移动时，螺线管的磁性变 。
【答案】 S 强
【解析】[1][2]由图可知，电流从螺线管的右端流入，用右手握住螺线管，四指弯曲与螺线管中的电流方向相同，则大拇指指向左端，所以左端是N极，右侧为S极。滑动变阻器的滑片P向左移动时，连入电路的电阻变小，电路中电流变大，在螺线管的匝数一定时，电流变大，电磁铁的磁性变强。
16．（2023·甘孜）图是热爱课外实践的小双同学设计的汽车排放量检测电路。开关闭合后，电磁铁的上端是 （选填“N”或“S”）极。图中气敏电阻的阻值随浓度的增大而减小，导致电磁铁的磁性 （选填“增强”或“减弱”），当浓度高于某一设定值时，电铃就会报警。
【答案】 N 增强
【解析】[1]开关闭合后，电流从电磁铁下进上出，用右手握住螺线管，四指环绕的方向为电流方向，大拇指所指的方向就是电磁铁的N极，电磁铁的上端是N极。
[2]气敏电阻的阻值随浓度的增大而减小，导致电路中的电流增大，电磁铁的磁性增强，当浓度高于某一设定值时，衔铁被吸下，接通工作电路，电铃就会报警。
17．（2023·江西）如图所示，卸下家用微型风扇的插头后，将两根导线分别与灵敏电流计连接起来，用力转动风扇叶子，看到灵敏电流计的指针偏转，这是 现象，此过程中机械能转化为 能。
【答案】 电磁感应 电
【解析】[1][2]电动机和发电机都是由电子和转子组成，即都是由线圈和磁场组成。所以卸下家用微型风扇的插头后，将两根导线分别与灵敏电流计连接起来，用手转动风扇叶子，此时其内部的线圈在磁场中转动，切割磁感线，由电磁感应可知，产生了感应电流，电流计的指针会发生偏转。如图所示，此装置在工作时，将机械能转化为电能，是电磁感应现象。
18．（2023·德州）如图所示，闭合开关后弹簧测力计示数减小，请标出电源右端的极性并在虚线框内的磁感线上画出其方向。
【答案】
【解析】闭合开关后弹簧测力计示数减小，说明弹簧测力计下端挂着的磁铁受到向上的力，由同名磁极相互排斥可知，螺线管的上端为N极，由条形磁铁周围的磁感线可知，磁感线由N极出发回S极，再根据右手螺旋定则可知螺线管前方的电流方向向右，得到电源的右端为正极
19．（2023·大庆）如图，用笔画线代替导线将图中实物连接起来。要求：闭合开关后，通电螺线管的上端为N极，当滑动变阻器的滑片P向左移动时，通电螺线管的磁性增强。
【答案】
【解析】根据安培定则可知电流从通电螺线管的下端流入时，通电螺线管的上端为N极； 当滑动变阻器的滑片P向左移动时，通电螺线管的磁性增强，可知电路的电流变大，变阻器连入电路的电阻变小，故滑动变阻器应接左下接线柱。
20．（2023·营口）某温度自动报警器的原理图如图所示。电磁铁上端为N极，在水银温度计中封入一段金属丝，当温度低于设定温度时，安全指示灯常亮；当温度达到设定温度时，安全指示灯熄灭，电铃发出报警信号。请在括号中标出电源的极性（用“+”或“-”表示）， 并在虚线框内填入电铃（）和指示灯的电路元件符号。
【答案】
【解析】电磁铁上端为N极，由安培定则可知电流从下端流入，电源的右端是负极，左端是正极，当温度低于设定温度时，水银与金属丝断开，电磁铁断电没有磁性，安全指示灯所在电路接通，指示灯亮，上面虚线框是指示灯，当温度达到设定温度时，水银和金属丝连接，电磁铁通电有磁性，把衔铁吸引下来，电铃所在电路接通，电铃发出报警信号，下面虚线框是电铃
21．（2023·牡丹江）
（1）如图甲所示，将小铁钉靠近磁铁N极，小铁钉被吸引获得 性。此时，小铁钉相当于一个 ，钉尖是 极。如图乙所示，给磁铁加热一段时间后，小铁钉会掉落，表明磁铁的磁性可能与 有关；
（2）用一个磁性很强的磁铁球靠近一块铝板，铝板 （选填“能”或“不能”）被吸引。如图丙所示，把磁铁球做成单摆悬挂起来，使其来回摆动，将铝板放到摆的下方，当磁铁球靠近铝板时，摆动速度明显变小，并且很快停止摆动。磁铁球在铝板上方摆动，相当于铝板在磁场中运动，可能会产生 。
【答案】 磁 磁体 S 温度 不能 电流
【解析】（1）[1]小铁钉靠近磁铁N极，小铁钉被磁化，所以小铁钉获得磁性。
[2][3]磁化后的小铁钉相当于一个磁体，小铁钉靠近磁铁N极，所以钉尖是S极。
[4]加热一段时间后，温度升高，小铁钉掉落，磁性减弱，说明磁铁的磁性可能与温度有关。
（2）[5]铝不是磁性材料，所以铝板不能被磁化，所以铝板不能被吸引。
[6]铝是导体，铝板在磁场中运动，根据电磁感应原理可知，会产生感应电流。
22．（2023·恩施）如图所示，学习奥斯特，探究通电导体周围的磁场。
（1）当闭合开关的瞬间，会观察到小磁针 ；通过改变电池 的连接，可以改变电路中的电流方向；
（2）此现象说明，电流方向会影响电流所产生磁场的 。
【答案】 偏转 正负极 方向
【解析】（1）[1][2]接通电路后，观察到小磁针偏转，说明电流周围存在磁场；将电池的正负极对调，可以改变电路中的电流方向。
（2）[3]电流方向改变，小磁针的偏转方向发生了改变，说明电流周围的磁场方向与电流方向有关。
23．（2023·云南）某实验小组探究“通电螺线管外部磁场的特点”。
（1）将螺线管安装在一块有机玻璃板上，连入电路中。在板面上均匀地洒满铁屑，闭合开关并轻敲玻璃板面，观察到铁屑分布情况如图甲所示。铁屑的分布情况与 磁体周围铁屑的分布情况相似，铁屑的作用是显示 ；
（2）把小磁针放在通电螺线管四周不同的位置，小磁针静止时N极所指方向如图乙所示，则通电螺线管的右端为 极。对调电源正负极，闭合开关，小磁针静止时N极所指方向如图丙所示，说明通电螺线管的极性与 的方向有关。
【答案】 条形 电螺线管周围的磁场分布 N 电流
【解析】（1）[1]由图可知，螺线管通电后外部铁屑的分布情况与条形磁体周围铁屑的分布情况相似。
[2]铁屑在磁场容易被磁化，故可以用铁屑来显示通电螺线管周围的磁场分布。
（2）[3]由图乙知，根据小磁针的指向可知，螺线管的右端为N极，左端为S极。
[4]将电源正、负极对调，小发现小磁针的指向也改变了，说明通电螺线管极性与电流方向有关。
24．（2023·鄂州）物理小组的同学们利用如图所示的实验装置，探究导体在磁场中运动时产生感应电流的条件。
（1）磁铁不动，闭合开关，导体棒沿 （选填“上下”、“左右”或“前后”）方向运动时，灵敏电流计指针会发生偏转；
（2）断开开关，无论磁铁如何放置、导体棒怎样运动，灵敏电流计指针都不发生偏转。由此得出结论： 电路的一部分导体在磁场中做切割磁感线运动时，电路中就产生感应电流；
（3）该实验在探究过程中，是将 能转化成电能，生活中的 （填“电动机”或“发电机”）是根据这一原理制成的。
【答案】 左右 闭合 机械 发电机
【解析】（1）[1]磁铁不动，闭合开关，导体棒沿左右方向运动时，导体做切割磁感线运动，会产生感应电流，电流表指针会发生偏转。
（2）[2]断开开关，不是闭合电路，无论磁铁如何放置、导体棒怎样运动，都不会产生感应电流，电流表指针都不发生偏转，由此得出结论：闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中就产生感应电流。
（3）[3][4]产生感应电流的过程中，消耗了机械能，转化为电能，人们利用电磁感应现象制成了发电机。考点内容
课标要求
命题预测
磁现象、磁场
通过实验，了解物质的磁性，通过实验，认识磁场。知道地磁场。
属于常考热点，主要考查磁现象与磁场。题型主要是选择题、填空题和作图题。主要命题点有：磁性的辨识、磁极及磁极间的相互作用、磁化现象、磁场与磁感线、地磁场等。
电生磁及安培定则
通过实验，了解电流周围存在磁场。探究并了解通电螺线管外部磁场的方向。
安培定则的应用是电磁考题中命题点较为集中的内容，主要考查电流的磁效应和安培定则的应用。常见考题类型是选择题、填空题和作图题，有时也会出现探究实验题中。命题点有：奥斯特实验、通电螺线管外部磁场的特点、安培定则的应用等。
电磁铁和电磁继电器
了解电磁铁在生产生活中的应用。
电磁继电器是电磁铁的重要应用。对电磁铁相关问题的考查题型基本上是选择题和填空题两种。命题点有：电磁铁磁性大小的影响因素、电磁继电器的工作原理等。
电动机
通过实验，了解通电导线在磁场中会受到力的作用，并知道力的方向与哪些因素有关。
电动机在社会发展中有重要的作用。其考题题型多是选择题和填空题。命题点有：通电导线在磁场中受力作用、电动机的构造、工作原理等。
磁生电
探究并了解导体在磁场中运动时产生感应电流的条件。了解电磁感应在生产生活中的应用。
磁生电的考题题型主要有选择题、填空题和探究实验题。命题点有：产生感应电流的条件、电动机的原理及探究可以产生电流的条件等。
解题技巧
（1）磁体吸引磁性材料，不需要直接接触，甚至隔着某些物体，磁体仍能吸引磁性材料
（2）同名磁极相互排斥，异名磁极相互吸引
（3）磁感线实际上并不存在，是为了描述磁场而假想引入的，磁感线是假想的物理模型。磁体周围的磁感线都是从N极出发回到S极，磁场中的小磁针静止时N极的指向跟该点磁感线方向一致。即磁场中某点的磁场方向、磁感线方向、可自由转动的小磁针在该点静止时N极的指向是一致的。
（4）地磁北极在地，理南极附近，地磁南极在地理北极附近，地磁场的磁感线从地磁北极出发到地磁南极，能自由转动的小磁针静止时指南北方向，就是因为受到地磁场的作用。
解题技巧
（1）奥斯特实验表明：通电导线和磁体一样，周围存在磁场，即电流的磁场，且电流的磁场方向跟电流的方向有关
（2）运用安培定则不仅可以判断通电螺线管的N、S极，也可以反过来判断通电螺线管中的电流方向。具体做法是：用右手握住螺线管，拇指指向通电螺线管的N极，则四指弯曲的方向就是电流的方向。
解题技巧
（1）当电流和铁芯不变时，线圈匝数越多，电磁铁磁性越强；铁芯、线圈匝数不变时，通过电磁铁的电流越越大，电磁铁的磁性越强；当电流和线圈匝数不变时，插入铁芯，通电螺线管磁性大大增强。
（2）电磁铁磁性的有无可以由通、断电来控制。利用这一点可制成电磁继电器。当电磁继电器所在的控制电路接通时，电磁铁产生磁性吸引衔铁，使工作电路接通或断开。使用电磁继电器可实现用低电压、弱电流控制高电压、强电流，进行自动控制及远距离控制等。
解题技巧
（1）通电导体在磁场中受力的方向跟电流方向和磁场方向都有关系，当这两个方向中的任何一个与原来方向相反时，都会改变通电导体的受力方向；当电流方向和磁场方向同时反向时，通电导体的受力方向不变。
（2）电动机工作时将电能转化为机械能。
序号
导体AB的运动情况
有无感应电流
①
左右运动
有
②
上下运动
无
③
前后运动
无
④
斜向上、斜向下运动
有
解题技巧
（1）要产生感应电流，必须同时满足两个条件：一是导体必须是闭合电路的一部分，二是导体必须做切割磁感线运动（包括两种情况：磁极不动导体运动或导体不动磁极运动）
（2）感应电流方向跟磁场方向和导体运动方向有关，这两个方向任何一个与原来方向相反，感应电流的方向都会与原来方向相反。若两个方向同时与原来方向相反，则感应电流的方向不变。
相关试卷
专题09 压强-备战2024年中考物理真题题源解密（全国通用） - 副本： 这是一份专题09 压强-备战2024年中考物理真题题源解密（全国通用） - 副本，文件包含专题09压强-备战2024年中考物理真题题源解密全国通用原卷版docx、专题09压强-备战2024年中考物理真题题源解密全国通用解析版docx等2份试卷配套教学资源，其中试卷共44页， 欢迎下载使用。
专题07 质量与密度-备战2024年中考物理真题题源解密（全国通用）： 这是一份专题07 质量与密度-备战2024年中考物理真题题源解密（全国通用），文件包含专题07质量与密度-备战2024年中考物理真题题源解密全国通用原卷版docx、专题07质量与密度-备战2024年中考物理真题题源解密全国通用解析版docx等2份试卷配套教学资源，其中试卷共30页， 欢迎下载使用。
专题06 机械运动-备战2024年中考物理真题题源解密（全国通用）： 这是一份专题06 机械运动-备战2024年中考物理真题题源解密（全国通用），文件包含专题06机械运动-备战2024年中考物理真题题源解密全国通用原卷版docx、专题06机械运动-备战2024年中考物理真题题源解密全国通用解析版docx等2份试卷配套教学资源，其中试卷共26页， 欢迎下载使用。
