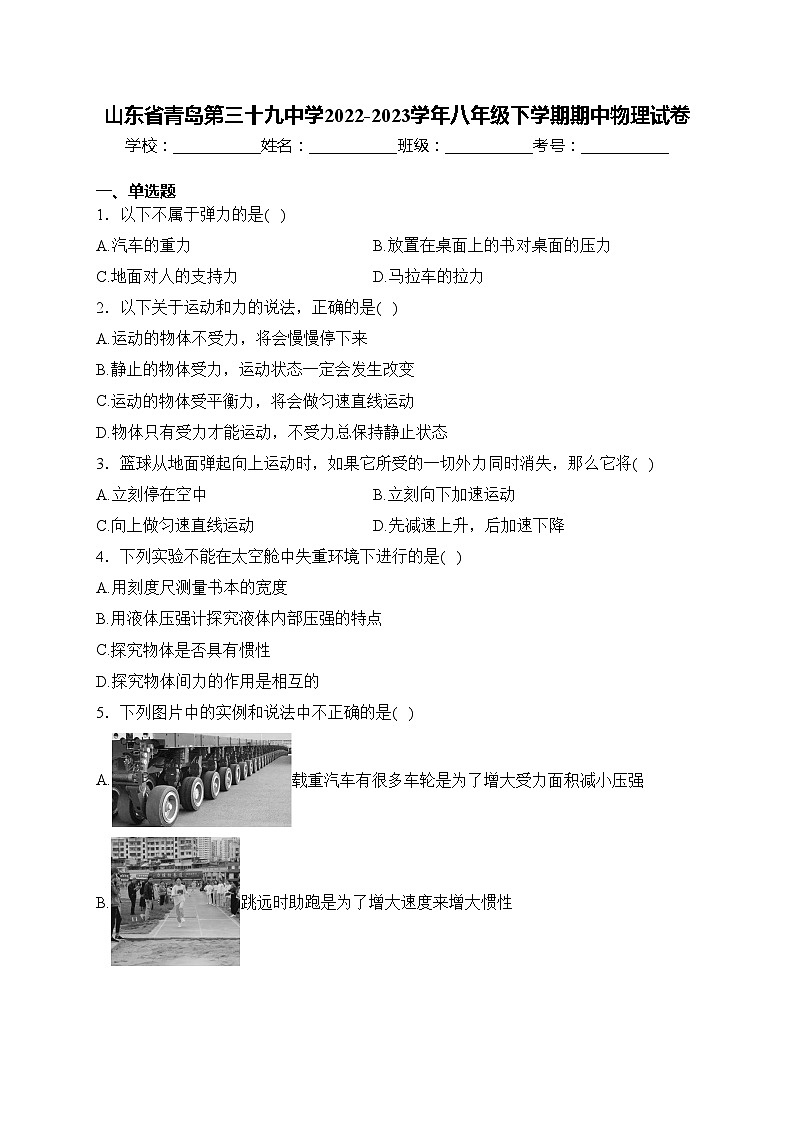

山东省青岛第三十九中学2022-2023学年八年级下学期期中物理试卷(含答案)

这是一份山东省青岛第三十九中学2022-2023学年八年级下学期期中物理试卷(含答案)，共24页。试卷主要包含了单选题，多选题，实验题，填空题，作图题，计算题等内容，欢迎下载使用。

一、单选题
1．以下不属于弹力的是( )
A.汽车的重力B.放置在桌面上的书对桌面的压力
C.地面对人的支持力D.马拉车的拉力
2．以下关于运动和力的说法，正确的是( )
A.运动的物体不受力，将会慢慢停下来
B.静止的物体受力，运动状态一定会发生改变
C.运动的物体受平衡力，将会做匀速直线运动
D.物体只有受力才能运动，不受力总保持静止状态
3．篮球从地面弹起向上运动时，如果它所受的一切外力同时消失，那么它将( )
A.立刻停在空中B.立刻向下加速运动
C.向上做匀速直线运动D.先减速上升，后加速下降
4．下列实验不能在太空舱中失重环境下进行的是( )
A.用刻度尺测量书本的宽度
B.用液体压强计探究液体内部压强的特点
C.探究物体是否具有惯性
D.探究物体间力的作用是相互的
5．下列图片中的实例和说法中不正确的是( )
A.载重汽车有很多车轮是为了增大受力面积减小压强
B.跳远时助跑是为了增大速度来增大惯性
C.给发动机加润滑油是通过分离接触面来减小摩擦
D.用吸盘机械手来搬运玻璃是利用了大气压强

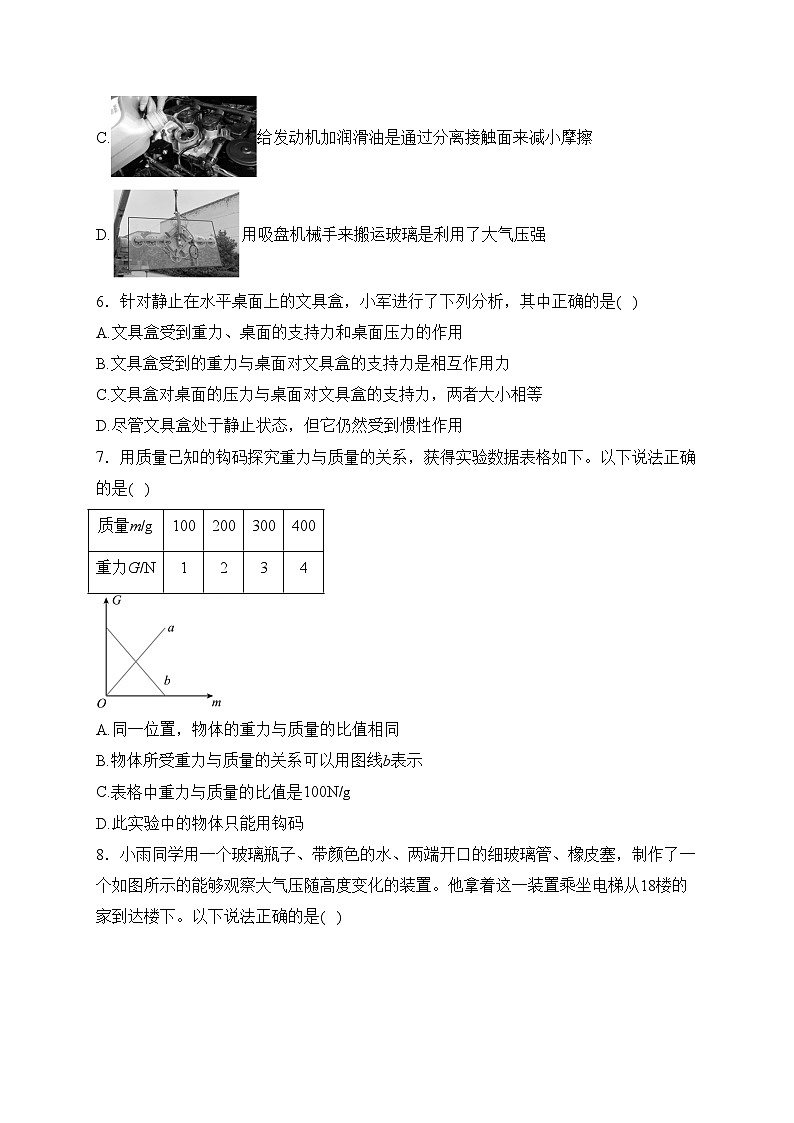

6．针对静止在水平桌面上的文具盒，小军进行了下列分析，其中正确的是( )
A.文具盒受到重力、桌面的支持力和桌面压力的作用
B.文具盒受到的重力与桌面对文具盒的支持力是相互作用力
C.文具盒对桌面的压力与桌面对文具盒的支持力，两者大小相等
D.尽管文具盒处于静止状态，但它仍然受到惯性作用
7．用质量已知的钩码探究重力与质量的关系，获得实验数据表格如下。以下说法正确的是( )
A.同一位置，物体的重力与质量的比值相同
B.物体所受重力与质量的关系可以用图线b表示
C.表格中重力与质量的比值是100N/g
D.此实验中的物体只能用钩码

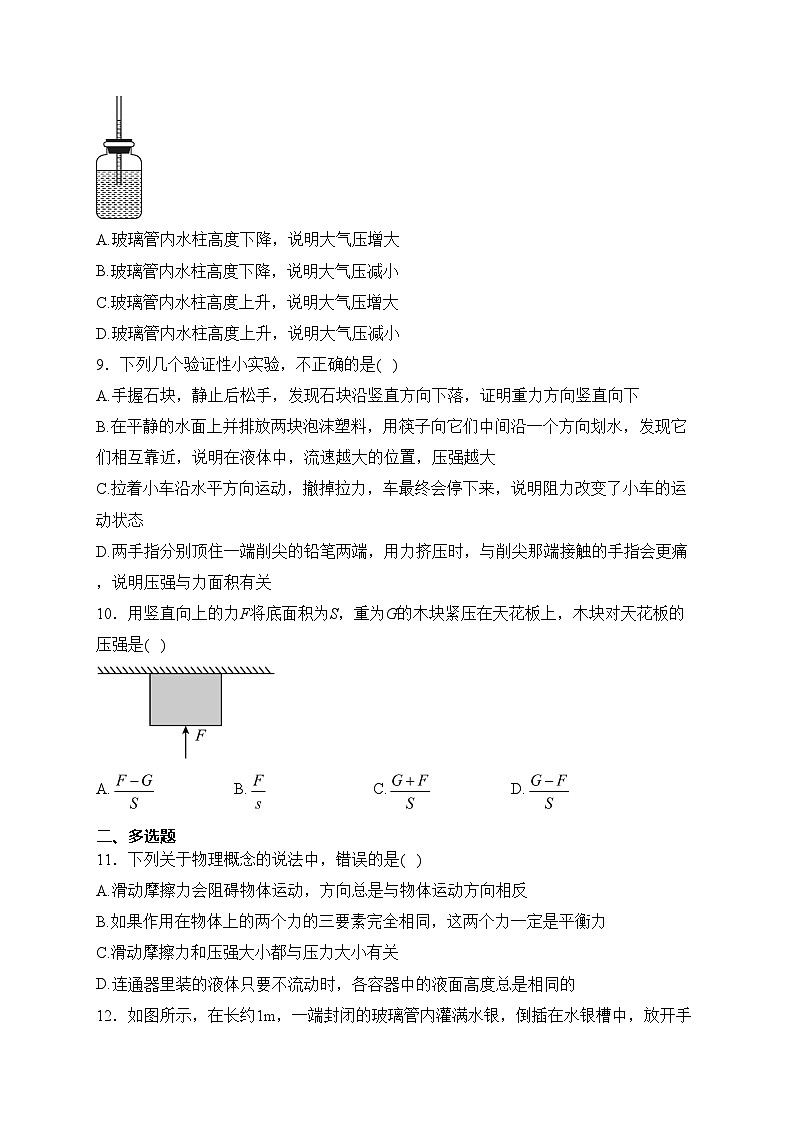

8．小雨同学用一个玻璃瓶子、带颜色的水、两端开口的细玻璃管、橡皮塞，制作了一个如图所示的能够观察大气压随高度变化的装置。他拿着这一装置乘坐电梯从18楼的家到达楼下。以下说法正确的是( )
A.玻璃管内水柱高度下降，说明大气压增大
B.玻璃管内水柱高度下降，说明大气压减小
C.玻璃管内水柱高度上升，说明大气压增大
D.玻璃管内水柱高度上升，说明大气压减小
9．下列几个验证性小实验，不正确的是( )
A.手握石块，静止后松手，发现石块沿竖直方向下落，证明重力方向竖直向下
B.在平静的水面上并排放两块泡沫塑料，用筷子向它们中间沿一个方向划水，发现它们相互靠近，说明在液体中，流速越大的位置，压强越大
C.拉着小车沿水平方向运动，撤掉拉力，车最终会停下来，说明阻力改变了小车的运动状态
D.两手指分别顶住一端削尖的铅笔两端，用力挤压时，与削尖那端接触的手指会更痛，说明压强与力面积有关
10．用竖直向上的力F将底面积为S，重为G的木块紧压在天花板上，木块对天花板的压强是( )
A.B.C.D.
二、多选题
11．下列关于物理概念的说法中，错误的是( )
A.滑动摩擦力会阻碍物体运动，方向总是与物体运动方向相反
B.如果作用在物体上的两个力的三要素完全相同，这两个力一定是平衡力
C.滑动摩擦力和压强大小都与压力大小有关
D.连通器里装的液体只要不流动时，各容器中的液面高度总是相同的
12．如图所示，在长约1m，一端封闭的玻璃管内灌满水银，倒插在水银槽中，放开手指，针对这一实验，以下说法正确的是( )
A.这一实验最早是由意大利科学家伽利略做的
B.此时换用更细的玻璃管做实验，管内外水银面的高度差可以达到760mm
C.把玻璃管倾斜后，水银柱长度变长，高度不变
D.此时外界大气压低于1标准大气压
13．如图所示圆台形容器密封装满某种液体，由A放置方式倒置后变为B放置方式，下列判断正确的是( )
A.液体对容器底的压力减小B.容器对桌面的压强增大
C.液体对容器底的压强减小D.容器对桌面的压力不变
14．下列物体的受力分析（忽略空气阻力）正确的是( )
A.水平面上静止的小球
B.水平面上被推动做匀速直线运动的木箱
C.被压在墙壁静止物体
D.被抛出后的球
15．如图所示，实心均匀正方体甲、乙对水平地面的压强相等。现将甲、乙先后叠放到对方的上表面中央，此时甲、乙对水平地面的压强分别为p甲'、p乙'，甲、乙对水平地面的压强变化量分别为Δp甲，Δp乙。则( )
A.p甲'＞p乙'B.Δp甲＜Δp乙C.Δp甲＞Δp乙D.p甲'＜p乙'
三、实验题
16．如图1所示，小明在做“探究影响滑动摩擦力大小因素”实验时，使用的器材有弹簧测力计、两个相同的铁块、长木板。
（1）将铁块放在长木板上，用弹簧测力计拉着铁块沿水平方向做匀速直线运动，弹簧测力计的示数如图1甲所示_______N；
（2）如图1乙所示，将两个铁块叠放在一起，重复上面的操作。比较图1甲、乙两次实验的结果，_______越大，滑动摩擦力越大；
（3）小明又将两个铁块按照图1丙所示的方铁块所受的摩擦力方向式放在长木板上进行实验。比较图1乙、丙两次实验，可探究滑动摩擦力的大小与_______的关系；
（4）实验后，小明和同学交流讨论时发现：在实验中很难使铁块做匀速直线运动。于是小明设计了图1丁所示的实验装置，当向左拉动木块下方的水平长木板时，铁块所受的摩擦力方向向_________（填“右”或“左”）；若木板向左加速直线运动，则弹簧测力计的示数_______（选填“增大”、“减小”或“不变”）；
（5）如图2是另一位同学小军“探究影响滑动摩擦力大小的因素”的实验，钢块和木块的大小和形状完全相同、下表面粗糙程度不同，实验时弹簧测力计拉着物体沿水平方向做匀速直线运动。
①如图2甲，若物体不是做匀速运动，而是做加速直线运动，弹簧测力计示数_______摩擦力（选填“大于”、“小于”或“等于”）；
②图2乙和丙中铜块和木块叠在一起的目的是保持_______不变，探究影响滑动摩擦力大小与_______的关系。
17．实验探究：阻力对运动的影响。
（1）叶子的实验：如图，让小车从斜面上同一高度自由滑下，使小车到达三种粗糙程度不同水平面时的初速度_______，发现小车在毛巾表面上运动状态改变得最_______（填“快”或“慢”）；
（2）由此推理得出：若_______的物体不受力的作用，它将保持匀速直线运动状态；
（3）画出乙图中小车在棉布表面运动过程中所受力的示意图_______；
（4）小雨把一个钢笔帽竖放在静止的木块上，突然向右拉动木块，发现钢笔帽向_______（填“右”或“左”）倾倒，说明物体具有惯性。
18．探究二力平衡条件：
（1）把小车放在_______（选填“光滑”或“粗糙”）的水平桌面上，使作用在小车上两个拉力的方向_______（选填“相同”或“相反”），向两端的小盘里加砝码，当两盘砝码质量_______（选填“相等”或“不相等”）时，小车处于平衡状态；
（2）保持两盘砝码质量相等，把小车扭转一个角度，松手后小车_______（填“能”或“不能”）平衡，设计此实验步骤的目的是为了探究两个力平衡必须_______；
（3）小雨认为探究结果不完整，还缺少一个条件，这个条件是：_______；如图用轻质纸片代替小车，然后去证明这个条件的必要性，合理的做法是_______。
19．探究“影响压力作用效果的因素”，通过海绵被压下的深浅显示压力的作用效果。
（1）要探究“压力作用效果与压力大小的关系”，应比较____________两图所示实验；
（2）比较图甲、丁所示实验可得结论是压力的作用效果与____________有关；
（3）比较图丙和图丁可知，用压痕比较压力作用效果的前提条件是____________相同；
（4）画出甲图中小桌的受力示意图。
20．如题图所示，用压强计“探究影响液体内部压强大小的因素”。
（1）若在使用压强计前，发现U形管内水面已有高度差，通过_______（填写选项前的字母）方法可以进行调节：
A.从U形管内向外倒出适量水
B.拆除软管重新安装
C.向U形管内添加适量水
（2）比较_______两图，可以得到：在同一深度，同种液体内部向各个方向的压强都_______；
（3）图乙中U形管左侧水面的高度为4cm，右侧水柱高度为10cm，则U形管左侧气体的压强比外界大气压大_______Pa；
（4）在图乙中，若只将探头向水的深处放，其他条件不变，则可以观察到U形管两边液面的高度差将_______（选填“变大”“变小”或“不变”）；
（5）把压强计的探头分别放入盐水和水两种液体中，得到图象如戊图所示，则表示在水中压强随深度变化关系的是图线_______（选填“a”或“b”）。
四、填空题
21．活塞式抽水机的工作原理如图所示，当活塞被从圆筒底部提起时，阀门A_______，地下水在_______的作用下推开阀门_______，进入圆筒中。
22．如图是轮船通过船闸的示意图。此时上游阀门A打开，下游阀门B关闭，闸室和_______游（填写“上”或“下”）水道构成_______，如图是水对阀门B左侧的压力_______（填写“小于”、“相等”或者“大于”）右侧的压力。
_______
23．“擦窗机器人”的“腹部”有吸盘，当真空泵将吸盘内的空气向外抽出时，它能牢牢地吸在竖直玻璃上。机器人吸尘的工作原理是通过电机转动时内部压强_______（选填“大于”、“小于”或“等于”）外部压强，从而使杂物进入吸尘器。当擦窗机器人在竖直玻璃板上静止时，若真空泵继续向外抽气_______（选填“变大”、“变小”或“不变”）。
24．在弹簧的弹性限度内，弹簧的伸长量与所受拉力成______（选填“正比”或“反比”）；一 根弹簧原长 10cm，若受到 5N 拉力时，弹簧长12.5cm，则当拉力为 8N 时，弹簧的长度是_______cm。
25．在平直轨道上匀速行驶的公交车的车厢里，竖直向上跳起的人会落在_______（请填写“前方”、“原地”、“后方”）。这是因为人具有_______缘故。站在车厢里的乘客脚底水平方向_______（请填写“受”或“不受”）摩擦力。
26．阅读探究：
液压机
2021年9月，世界上最大的模锻液压机（8万吨级）在中国投入使用，它是利用液体来传递压强的设备，图甲为液压机的结构简图，它是利用液体来传递压力的设备，简易的液压机主要是由液缸、活塞、管、槽、液态介质及控制系统等部分构成。按传递压强的液体种类来分，有油压机和水压机两大类。
科学家帕斯卡发现：当外力作用在密闭的液体上时，液体各部分所受的压强将发生相同的变化，物理学中称作帕斯卡定律，在图甲U形管槽中装满液体，两端活塞把液体密闭，给左端活塞施加一个向下的压力F1时，根据帕斯卡定律，左右两个活塞受到的液体压强相等，同时右端活塞会受到一个向上的压力F2，这就是液压机原理。
若不计机械摩擦和活塞自重，两个活塞的运动距离与它们的横截面积成反比。
（1）液压机在工作过程中，液体对液缸中大活塞的压强_______（大于/等于/小于）液体对小活塞的压强；
（2）如图乙所示，汽车的油压千斤顶就是应用液压机原理工作的，假如一个油压千斤顶的大、小活塞横截面积分别是120cm2和4cm2，当在小活塞上加2700N的压力时，最多可在大活塞上产生_______N的举力；
（3）以下关于液压机使用认识的说法正确的是_______；（多选题）
A.将动力作用在小活塞上能达到省距离的目的
B.将动力作用在小活塞上可以达到省力的目的
C.使用过程中两侧槽内液体体积的变化量不等
D.实际使用时，工作部件会因机械摩擦而升温
（4）某型号液压机的大活塞横截面积是小活塞的50倍，则在使用过程中大、小活塞移动的距离之比为_______；
（5）图丙是一个水压机模型，轻质活塞A、B的横截面积分别为10cm2和200cm2。将840N的物体放在水平活塞B上，不计机械阻力，则活塞A向上移动距离为_______m。（根据液体压强的计算公式可以求出左右液面的高度差）
五、作图题
27．画出斜面上自由向下匀速运动的木块所受力的示意图。
六、计算题
28．一质量是90kg的物体，放在水平地面上，若小雨用500N的向上的力提这个物体，该物体对地面的压强是8×105Pa，求物体的底面积多大？（画出物体的受力示意图）
29．如图所示为家用四轮汽车，如表为汽车相关数据。当汽车在平直公路上以20m/s的速度匀速行驶时，受到的阻力为车重的0.04倍。求：
（1）该小汽车静止在水平地面上时，对地面的压强；
（2）汽车行驶时的牵引力（只考虑车重，且忽略油耗的影响）；
（3）某次该汽车行驶400km，消耗汽油的质量是多少？
30．如图所示，盛有水的容器静止在水平桌面上。容器重1N，容器对桌面的压强为1200Pa2，顶部和底部的面积均为100cm2，顶部到底部的高取h2=6cm，侧壁上有一开口弯管，弯管内的水面高度h1=9cm。求：
（1）水对容器顶部的压强；
（2）水对容器底部的压力；
（3）容器中水的体积。
参考答案
1．答案：A
解析：A.汽车受到的重力是由于地球的吸引而产生的，不属于弹力，故A符合题意；
B.放置在桌面上的书对桌面的压力其实质是书发生弹性形变造成的，属于弹力，故B不符合题意；
C.地面对人的支持力其实质是地面发生弹性形变产生的，属于弹力，故C不符合题意；
D.马拉车的拉力是绳子发生弹性形变产生的，属于弹力，故D不符合题意。
故选A。
2．答案：C
解析：A.根据牛顿第一定律，如果运动的物体不受力，它将会做匀速直线运动，故A错误；
B.物体受到平衡力的作用时，运动状态保持不变，故B错误；
C.运动物体受平衡力一定处于匀速直线运动状态，故C正确；
D.物体在平衡力的作用下，保持静止或匀速直线运动状态；物体在不受外力时，总保持静止状态或匀速直线运动状态，故D错误。
故选C。
3．答案：C
解析：根据牛顿第一定律可知，物体不受外力作用时，原来静止的物体将永远保持静止状态；原来运动的物体将永远做匀速直线运动，速度的大小和方向都不改变。因为物体原来是运动状态，当外力突然消失，物体仍然保持原来的运动状态，所以物体将保持原来的速度做匀速直线运动，故C符合题意，ABD不符合题意。
故选C。
4．答案：B
解析：A.用刻度尺测量书本的宽度与重力无关，在太空中可以用刻度尺测量书本的宽度，故A不符合题意；
B.液体因为受重力对各个方向产生压强，所以在失重状态下无法用液体压强计探究液体压强特点，故B符合题意；
C.一切物体在任何情况下都具有惯性，在太空环境中物体也具有惯性，故C不符合题意；
D.力的作用是相互的，太空中的物体也会受到另一个物体的反作用力，故D不符合题意。
故选B。
5．答案：B
解析：A.载重汽车有很多车轮，是在压力一定时，通过增大受力面积来减小压强，故A正确，不符合题意；
B.跳远时助跑是为了增大速度是为了利用惯性；惯性只与质量有关，由于质量不变，则惯性大小不变，故B错误，符合题意；
C.滴加润滑油是通过使接触面之间形成油膜，是通过使接触面彼此分离来减小摩擦力，故C正确，不符合题意；
D.用吸盘搬运玻璃，是因为将吸盘内的空气抽出，大气压能把吸盘紧紧地压在玻璃上，利用了大气压的作用，故D正确，不符合题意。
故选B。
6．答案：C
解析：A.文具盒受到竖直向下的重力和竖直向上桌面的支持力，桌面对文具盒的压力是支持力，故A错误；
B.文具盒处于静止状态，受到的重力与桌面对文具盒的支持力是一对平衡力，故B错误；
C.文具盒对桌面的压力与桌面对文具盒的支持力，大小相等、方向相反、作用在同一直线上，是一对相互作用力，故C正确；
D.一切物体都有惯性，所以静止的文具盒也具有惯性，惯性不是力，不能说受到惯性作用，故D错误。
故选C。
7．答案：A
解析：A.由表格数据可知，同一位置，物体的重力与质量的比值相同，故A正确；
B.由表格数据可知，物体所受重力与质量成正比，是一条过原点的直线，即可以用图线a表示，故B错误；
C.表格中重力与质量的比值是
故C错误；
D.探究物体的重力与质量的关系的实验中，可以用任何物体，故D错误。
故选A。
8．答案：A
解析：拿着这一装置乘坐电梯从18楼的家到达楼下，高度减小，外界大气压增大；瓶内封闭部分气体的压强=玻璃管内水的压强+外界大气压，瓶内气压几乎不变，当外界气压变大时，玻璃管内的水柱高度将下降，故BCD错误，A正确。
故选A。
9．答案：B
解析：A.重力的方向总是竖直向下的，故A正确，不符合题意；
B.用筷子向它们中间沿一个方向划水，压强变小，所以两块泡沫塑料，流速越大的位置，压强越小，故B错误，符合题意；
C.拉着小车沿水平方向运动，由于受到阻力，车最终会停下来，说明力改变了物体的运动状态，故C正确，不符合题意；
D.用手指抵住铅笔两端用力挤压，笔尖处受力面积小，压力一定时，受力面积越小，压强越大，故D正确，不符合题意。
故选B。
10．答案：A
解析：用竖直向上的力F将木块紧压在天花板上，木块受到向上的压力和竖直向下的重力、天花板对木块向下的压力处于静止，三个力是平衡力，此时物体对天花板的压力等于竖直向上的压力和木块的重力之差，即F压=F-G，则木块对天花板的压强为
故BCD不符合题意，A符合题意。
故选A。
11．答案：ABD
解析：A.滑动摩擦力阻碍的是两物体间的相对运动，可以与物体的运动方向相同，例如刚放到传送带的背包受到的摩擦力与运动方向相同，故A错误，符合题意。
B.三要素完全相同的两个力，二力的方向相同，因此它们不是一对平衡力，故B错误，符合题意。
C.根据滑动摩擦力和压强的影响因素可知，滑动摩擦力和压强大小都与压力大小有关，故C正确，不符合题意。
D.根据连通器的原理可知，连通器里装同种液体，在液体不流动时，各容器中的液面高度总是相同的，故D错误，符合题意。
故选ABD。
12．答案：CD
解析：A.测量大气压值的实验最早是托里拆利做的，故A错误；
B.此时换用更细的玻璃管做实验，外界大气压不变，因此管内外水银面的高度差还是750mm，故B错误；
C.把玻璃管倾斜后，外界大气压不变，管内外水银面的高度差不变，水银柱长度变长，故C正确；
D.此时水银柱的高度为750mm，小于760mm，说明此时外界大气压低于1标准大气压，故D正确。
故选CD。
13．答案：ABD
解析：AC.由于容器装满水，水的深度不变，水对容器底部产生的压强不变，由得，B的受力面积较小，由得，液体对容器底的压力减小，故A正确，C错误；
BD.将容器正放和倒放时，容器对桌面的压力F不变，受力面积变小，由可知，容器对桌面的压强增大。故BD正确。
故选ABD。
14．答案：BC
解析：A.水平面上静止的小球，小球与竖直墙壁之间没有弹力的作用，小球受到支持力和重力的作用，故A错误；
B.木箱在水平面上，被推动做匀速直线运动时，水平方向上推力和阻力是一对平衡力，竖直方向上重力和支持力是一对平衡力，故B正确；
C.物体被压在墙上，受到水平向左的压力，墙对物体水平向右的支持力，竖直向下的重力，墙对物体竖直向上的摩擦力，在这几个力的作用下，物体处于静止状态，所以水平方向上压力和支持力是平衡力，竖直方向上的重力和摩擦力是平衡力，故C正确；
D.忽略空气阻力，被抛出后的球只受竖直向下的重力，故D错误。
故选BC。
15．答案：AC
解析：将甲、乙先后叠放到对方的上表面中央时，其压力
F=G甲+G乙
由图知h甲＜h乙，由正方形面积S=h2知，甲、乙底面积关系有：S甲＜S乙，两种叠放情况下甲、乙对水平地面的压强
故p甲′＞p乙′，甲对水平地面的压强变化量
Δp甲=p甲′﹣p甲
乙对水平地面的压强变化量
Δp乙=p乙′﹣p乙
已知实心均匀正方体甲、乙对水平地面的压强相等即p甲=p乙，故Δp甲＞Δp乙。
故选AC。
16．答案：（1）1.2；（2）压力；（3）接触面积大小；（4）左；不变；（5）大于；压力；接触面粗糙程度
解析：（1）将铁块放在长木板上，用弹簧测力计拉着铁块沿水平方向做匀速直线运动，铁块在水平方向上受到平衡力的作用，根据二力平衡的条件，弹簧测力计的示数等于摩擦力的大小。弹簧测力计的示数如图1甲所示，测力计分度值为0.2N，示数为1.2N，则铁块受到的滑动摩擦力的大小等于1.2N。
（2）如图1乙所示，将两个铁块叠放在一起，压力变大了，弹簧测力计的示数变大，摩擦力变大，可以得出结论：接触面的粗糙程度相同时，压力越大，滑动摩擦力越大。
（3）小明又将两个铁块按照图1丙所示的方式放在长木板上进行实验，与木板的接触面积变大了，而压力大小和接触面粗糙程度不变，故比较图1乙、丙两次实验，可探究滑动摩擦力的大小与接触面积大小的关系。
（4）图1丁所示的实验装置，铁块相对地面处于静止状态，受到测力计的拉力与受到长木板施加的滑动摩擦力为一对平衡力，大小相等，方向相反，因测力计的拉力方向为水平向右，故铁块所受的摩擦力方向为水平向左；若木板向左加速直线运动，因压力大小和接触面的粗糙程度不变，受到的滑动摩擦力大小不变，则弹簧测力计的示数不变。
（5）①如图2甲，若物体不是做匀速运动，而是做加速直线运动，则拉力大于摩擦力，即此时弹簧测力计示数将大于摩擦力。
②图2乙和丙中铜块和木块叠在一起，压力大小不变，接触面的粗糙程度不变，探究影响滑动摩擦力大小与接触面粗糙程度的关系。
17．答案：（1）相同；快；（2）运动；（3）见解析；（4）左
解析：（1）小车在斜面下滑时做加速运动，让小车从斜面上同一高度自由滑下，是为了使小车到达三种粗糙程度不同水平面时的初速度相同，小车在毛巾表面上运动得距离最短，说明小车在毛巾表面上运动状态改变得最快。
（2）由实验可得，小车受到的阻力越小，速度减小得越慢，运动的距离就越远，由此推理如果小车在运动时不受力的作用，它将保持匀速直线运动。
（3）乙图中小车在棉布表面向右运动过程中受水平向左的摩擦力f及竖直向下的重力G和竖直向上的支持力F的作用，受力的示意图如下所示
（4）把一个钢笔帽竖放在静止的木块上，突然向右拉动木块,钢笔帽下部由于和木块的摩擦随木块向右运动，钢笔帽上部由于惯性还要停留在原地，故发现钢笔帽向左倾倒。
18．答案：（1）光滑；相反；相等；（2）不能；同一条直线上；（3）两个力必须作用在同一物体上；把纸片从中间剪开
解析：（1）为减小摩擦力对实验的影响，应把小车放在光滑的水平桌面上。
一对平衡力的大小相等，方向相反，当两盘砝码的质量相等时，小车就保持静止。
（2）保持两盘砝码质量相等，把小车扭转一个角度，松手后小车不能平衡，设计此实验步骤的目的是为了探究两个力不在同一条直线上时，二力是否平衡。
（3）二力平衡时，两个力要作用在同一物体上，当小卡片平衡时，用剪刀从中间剪断小卡片，由于二力不在同一物体上，所以两侧砝码落下，分开后的硬纸片运动。
19．答案：（1）甲、乙
（2）受力面积
（3）受力面材料
（4）
解析：（1）如图甲、乙，受力面积相同，海绵的形变越大，所以在受力面积一定时，压力作用效果越明显。
（2）甲、丁两次实验，压力相同，受力面积不同，压力作用效果不同，可得结论是压力的作用效果与受力面积有关。
（3）实验丙、丁的压力和受力面积相同，压力作用效果相同，而压痕不同，主要是因为受压面的材料不同，用压痕比较压力作用效果的前提条件是受力面材料相同。
（4）对小桌进行受力分析可知，小桌共受到竖直向下的重力、砝码对小桌的压力、海绵的竖直向上的支持力的作用，这三个力的作用点取重心即可，过桌子的重心做两条竖直向下、一条竖直向上的带箭头的直线，分别表示重力、压力、支持力，如图所示：
20．答案：（1）B；（2）乙、丙；相等；（3）600；（4）变大；（5）b
解析：（1）若在使用压强计前，发现U形管内水面已有高度差，只需要将软管取下，再重新安装，这样U形管中两管上方的气体压强就是相等的（都等于大气压），当橡皮膜没有受到压强时，U形管中的液面就是相平的。
故选B。
（2）比较乙图、丙图，在相同液体的同一深度处，金属盒的朝向不同，而U形管两侧的液面高度差相等，液体的压强相同，故可以得到：当液体深度一定时，液体内部对每个方向上的压强均相等。
（3）图乙中U形管左右两侧水面的高度差为
由p=ρgh可得，橡皮管内气体的压强与大气压之差约为
（4）在乙图中，若只将探头向水的深处放，其他条件不变，是控制液体密度相同，增大液体的深度，由p=ρgh可知，液体内部的压强增大，则U形管两侧的液面高度差将变大。
（5）由图可知，把压强计的探头分别放入盐水和水两种液体中，当深度相同时，由于盐水的密度大于水的密度，根据p=ρgh可知，在盐水中受到的压强大于在水中受到的压强，故图象b表示在水中压强随深度的变化关系。
21．答案：关闭；大气压（强）；B
解析：由图可知，当提起活塞时，阀门A关闭，活塞内的气体体积增大，气压降低，低于外界的大气压，因此管外的水在大气压的作用下推开阀门B，进入圆筒中。
22．答案：上；连通器；小于
解析：上游阀门A打开，此时闸室和上游水道上端开口，闸室和上游水道构成连通器。
由图可知，阀门B左侧的水位低于右侧的水位，由得，水对阀门B左侧的压强小于右侧的压强，受力面积相同，由可知，水对阀门B左侧的压力小于右侧的压力。
23．答案：小于；不变
解析：由流体压强与流速的关系：流速越大的位置压强越小，可知机器人在工作时，压强小，
在外界大气压的作用下将灰尘、杂物吸入集尘盒。
当擦窗机器人在竖直玻璃板上静止时，处于平衡状态；
当真空泵继续向外抽气时，机器人的重力不变。
24．答案：正比；14
解析：在探究弹簧测力计原理的实验中，得到弹簧的拉力和弹簧的伸长量关系图像为过原点且倾斜的直线，因此得到的结论为：在弹性限度内，弹簧的伸长量与所受拉力成正比。
当受到5N拉力时，弹簧的伸长量为
当拉力为 8N时，根据正比关系可得
代入数据为
解得，此时弹簧的长度为
25．答案：原地；惯性；不受
解析：在平直轨道上匀速行驶的公交车的车厢里，人从车厢地板上竖直向上跳起时，人由于惯性，水平方向的速度不变，所以会落回原处。
站在车厢里的乘客脚底与车厢没有相对运动或相对运动趋势，因此站在车厢里的乘客脚底水平方向不受摩擦力。
26．答案：（1）等于；（2）；（3）BD；（4）1∶50；（5）4
解析：（1）液压机的液缸是密闭的，能够大小不变地由液体向各个方向传递压强，液体对大活塞的压强等于小活塞对液体的压强。
（2）因密闭液体能够大小不变的向各个方向传递压强，所以，由可知
即
解得
即在大活塞上能产生的举力。
（3）AB.根据帕斯卡定律，将动力作用在小活塞上，能在大活塞上产生较大的力，此时在小活塞上产生的力将小于大活塞上的动力，将动力作用在小活塞上可以达到省力的目的，省了力就要费距离，故A错误，B正确；
C.由于液压机用活塞把液体密闭，所以使用过程中两侧槽内液体体积的变化量相等，故C错误；
D.工作部件之间存在摩擦，需要克服摩擦做功，使工作部件温度升高，故D正确。
故选BD。
（4）使用过程中两侧槽内液体体积的变化量相等，即两侧槽内活塞横截面积与活塞移动距离的乘积相等，所以活塞移动的距离与活塞的横截面积成反比，某型号液压机的大活塞横截面积是小活塞的50倍，由于两个活塞的运动距离与它们的横截面积成反比，所以大、小活塞移动的距离之比为1∶50。
（5）物体对活塞B产生的压强为
根据知，这部分压强会让左右两侧液柱产生的高度差为
设右边液柱下降的高度为h右，则右边下降液柱的体积为
设左边液柱上升的高度为h左，则左边上升液柱的体积为
右边下降液柱的体积等于左边上升液柱的体积，即
则
所以
又因为
则
解得
则活塞A向上移动距离为
27．答案：
解析：木块受到地球施加的重力G，方向竖直向下，受到垂直斜面向上的支持力F；木块向下滑动时，会受到沿斜面向上的摩擦力f，如下图所示：
28．答案：；
解析：物体的重力为
物体受竖直向下的重力、竖直向上的支持力和向上拉力的作用，如下图所示
由平衡力的知识知地面对物体的支持力为
由于物体间力的作用是相互的，所以物体对地面的压力等于地面对物体的支持力
由得物体的底面积为
答：物体的底面积，物体的受力示意图见解答。
29．答案：（1）6×104Pa；（2）560N；（3）0.284kg
解析：（1）汽车的总质量为1400kg，则汽车的重力
该小汽车静止在水平地面时对地面的压力
每个轮胎与地面的接触面积500cm2，受力面积
汽车对地面的压强
（2）汽车在平直公路上匀速直线行驶，则受到的牵引力与阻力为一对平衡力，则结合题意可得牵引力的大小
（3）100km耗油量10L，则汽车行驶400km的耗油量为
根据密度公式可得
答：（1）该小汽车静止在水平地面上时，对地面的压强为6×104Pa；
（2）汽车行驶时的牵引力为560N；
（3）某次该汽车行驶400km消耗汽油的质量是0.284kg。
30．答案：（1）300Pa；（2）9N；（3）1.1×10﹣3m3
解析：（1）水面到容器顶部的距离
h=h1﹣h2=9cm﹣6cm=3cm=0.03m
水对容器顶部的压强
p顶=ρ水gh=1.0×103kg/m3×10N/kg×0.03m=300Pa
（2）水对容器底的压强
p底=ρ水gh3=1.0×103kg/m3×10N/kg×9×10-2m=900Pa
由可得
F=p底S=900Pa×100×10﹣4m2=9N
（3）由可得
F桌=p桌S=1200Pa×100×10﹣4m2=12N
因水平面上物体的压力和自身的重力相等
G总=F桌=12N
容器中水的重力
G水=G总﹣G容=12N﹣1N=11N
根据密度公式得，容器中水的体积
答：（1）水对容器顶部的压强为300Pa；
（2）水对容器底部的压力为9N；
（3）容器中水的体积为1.1×10﹣3m3。
质量m/g
100
200
300
400
重力G/N
1
2
3
4
汽车的总质量1400kg
100km耗油量10L
每个轮胎与地面的接触面积500cm2
汽油的密度0.71×103kg/m3
