专题08动态电路分析与计算—2024年中考物理三轮冲刺宝典（全国通用）
展开
这是一份专题08动态电路分析与计算—2024年中考物理三轮冲刺宝典（全国通用），文件包含专题08动态电路分析与计算2024年中考物理三轮冲刺宝典全国通用原卷版docx、专题08动态电路分析与计算2024年中考物理三轮冲刺宝典全国通用解析版docx等2份试卷配套教学资源，其中试卷共58页， 欢迎下载使用。

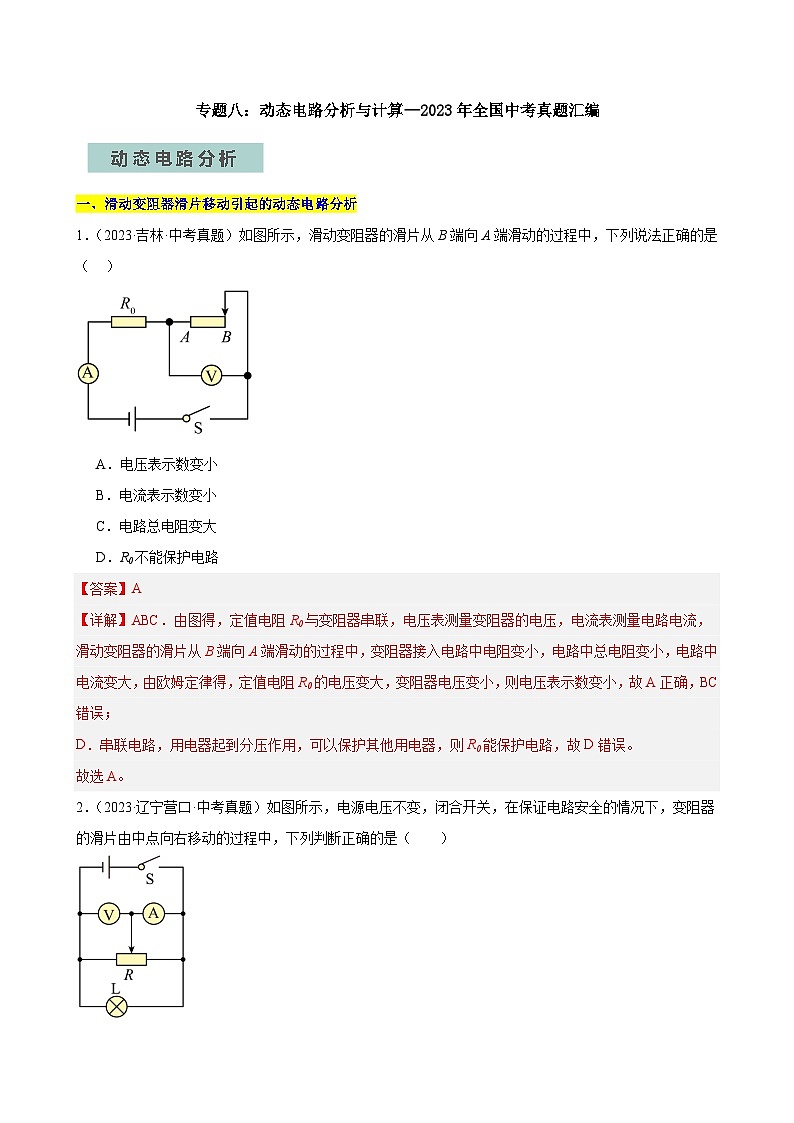

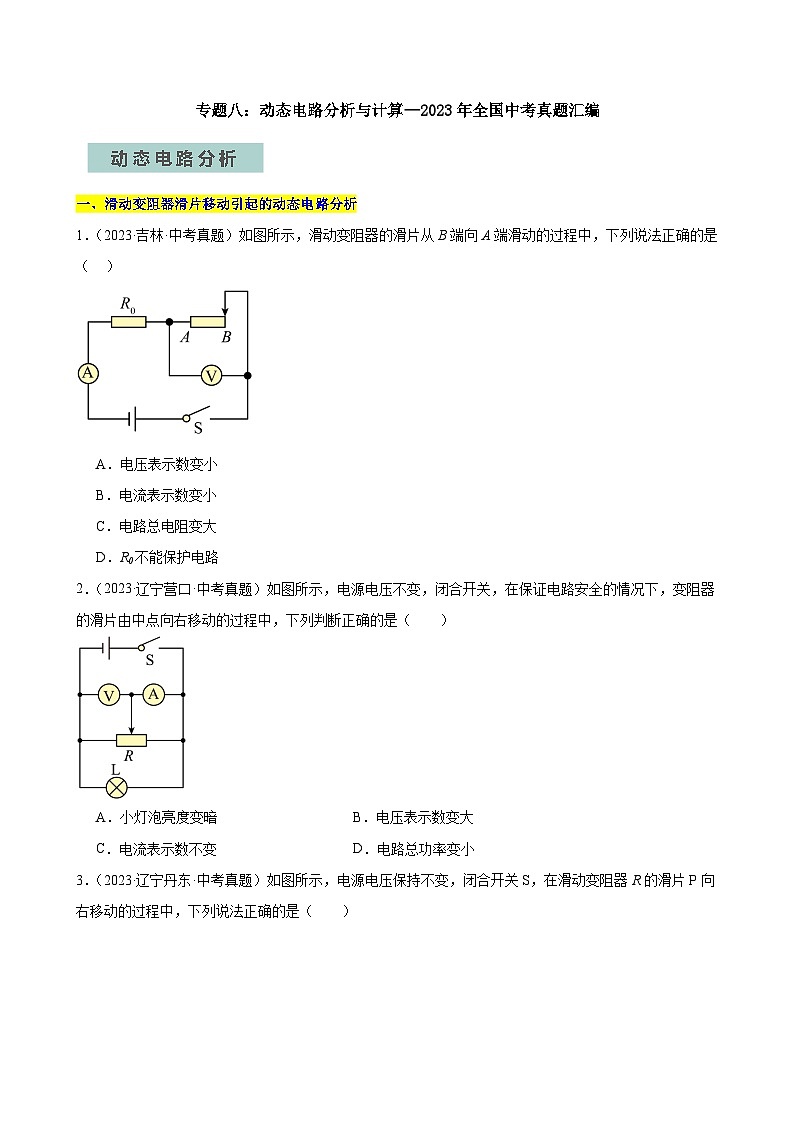

一、滑动变阻器滑片移动引起的动态电路分析
1．（2023·吉林·中考真题）如图所示，滑动变阻器的滑片从B端向A端滑动的过程中，下列说法正确的是（ ）
A．电压表示数变小
B．电流表示数变小
C．电路总电阻变大
D．R0不能保护电路
2．（2023·辽宁营口·中考真题）如图所示，电源电压不变，闭合开关，在保证电路安全的情况下，变阻器的滑片由中点向右移动的过程中，下列判断正确的是（ ）
A．小灯泡亮度变暗B．电压表示数变大
C．电流表示数不变D．电路总功率变小

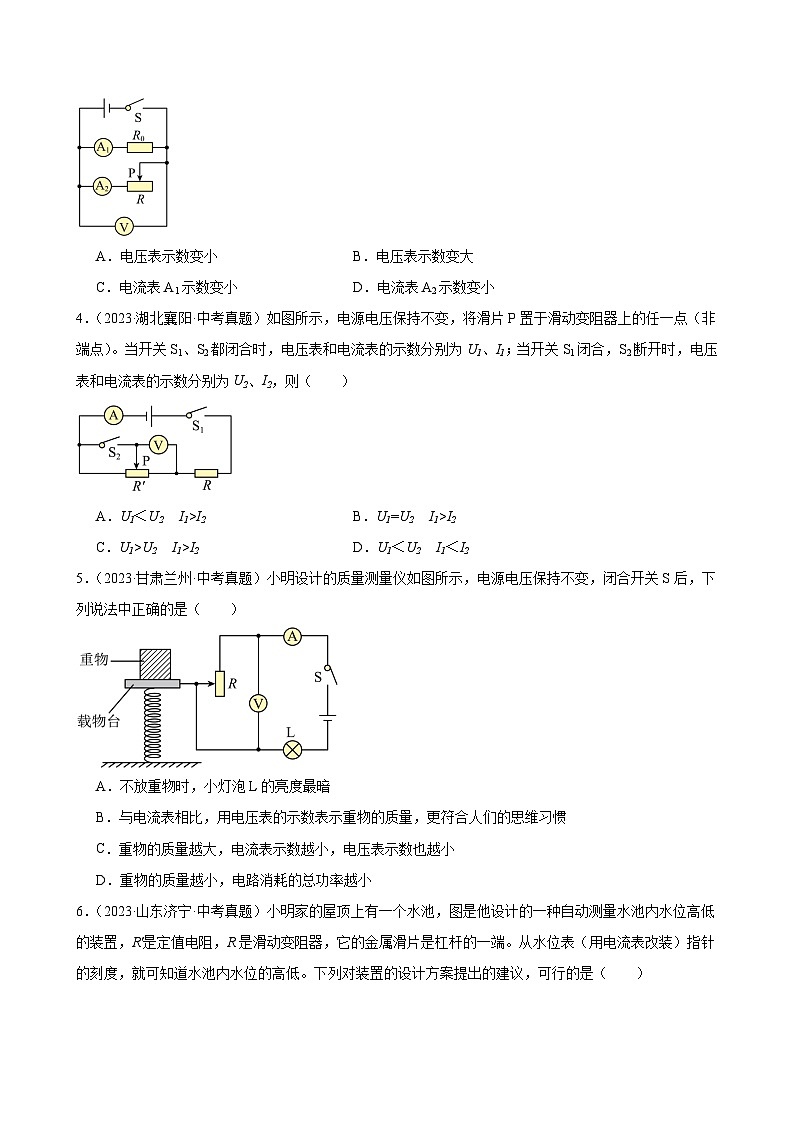

3．（2023·辽宁丹东·中考真题）如图所示，电源电压保持不变，闭合开关S，在滑动变阻器R的滑片P向右移动的过程中，下列说法正确的是（ ）
A．电压表示数变小B．电压表示数变大
C．电流表A1示数变小D．电流表A2示数变小
4．（2023·湖北襄阳·中考真题）如图所示，电源电压保持不变，将滑片P置于滑动变阻器上的任一点（非端点）。当开关S1、S2都闭合时，电压表和电流表的示数分别为U1、I1；当开关S1闭合，S2断开时，电压表和电流表的示数分别为U2、I2，则（ ）
A．U1＜U2 I1>I2B．U1=U2 I1>I2
C．U1>U2 I1>I2D．U1＜U2 I1＜I2
5．（2023·甘肃兰州·中考真题）小明设计的质量测量仪如图所示，电源电压保持不变，闭合开关S后，下列说法中正确的是（ ）
A．不放重物时，小灯泡L的亮度最暗
B．与电流表相比，用电压表的示数表示重物的质量，更符合人们的思维习惯
C．重物的质量越大，电流表示数越小，电压表示数也越小
D．重物的质量越小，电路消耗的总功率越小

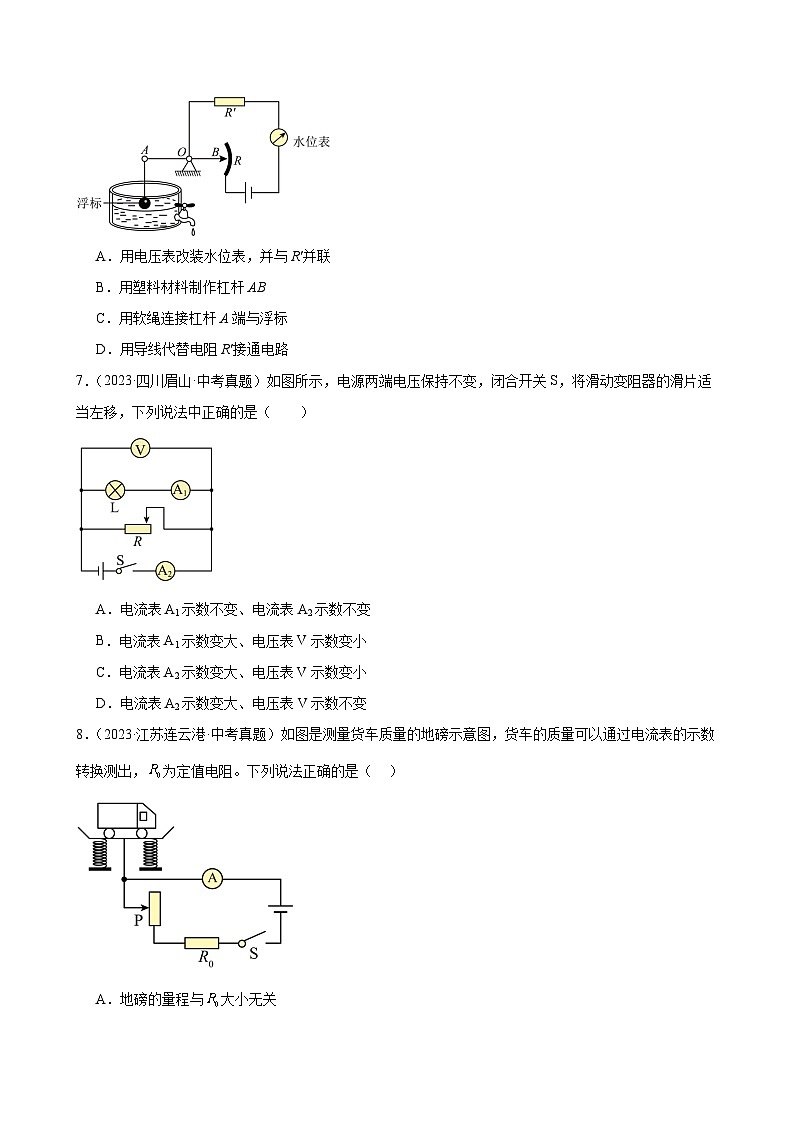

6．（2023·山东济宁·中考真题）小明家的屋顶上有一个水池，图是他设计的一种自动测量水池内水位高低的装置，R'是定值电阻，R是滑动变阻器，它的金属滑片是杠杆的一端。从水位表（用电流表改装）指针的刻度，就可知道水池内水位的高低。下列对装置的设计方案提出的建议，可行的是（ ）
A．用电压表改装水位表，并与R'并联
B．用塑料材料制作杠杆AB
C．用软绳连接杠杆A端与浮标
D．用导线代替电阻R'接通电路
7．（2023·四川眉山·中考真题）如图所示，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片适当左移，下列说法中正确的是（ ）
A．电流表A1示数不变、电流表A2示数不变
B．电流表A1示数变大、电压表V示数变小
C．电流表A2示数变大、电压表V示数变小
D．电流表A2示数变大、电压表V示数不变
8．（2023·江苏连云港·中考真题）如图是测量货车质量的地磅示意图，货车的质量可以通过电流表的示数转换测出，为定值电阻。下列说法正确的是（ ）
A．地磅的量程与大小无关
B．货车的质量变大时，电流表的示数变小
C．将电流表换成电压表也能测量货车的质量
D．仅增大，称量同一货车质量时，电流表示数变小
9．（2023·山东枣庄·中考真题）如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，当滑动变阻器R2的滑片P向b端滑动时，下列说法正确的是（ ）
A．电压表V的示数变小，电流表A1的示数变小
B．电压表V的示数变大，电流表A2的示数不变
C．电压表V的示数不变，电流表A1的示数变大
D．电压表V的示数与电流表A2的示数之比不变
10．（2023·四川凉山·中考真题）如图所示，电源电压保持不变，闭合开关S后，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）
A．电流表的示数不变，电压表V的示数变小
B．电流表的示数不变，电压表V的示数不变
C．电压表V的示数与电流表的示数比值不变
D．电压表V的示数与电流表的示数比值变小
11．（2023·内蒙古呼和浩特·中考真题）电梯超载容易引发安全隐患，其超载报警电路简图，如图所示。电源电压恒定不变，为保护电阻，R为压敏电阻，阻值大小随电梯内压力增大而减小，电流表的示数超过临界值就会自动报警。电梯正常工作，当有人进入电梯后，则（ ）
A．电流表示数减小
B．电压表示数增大
C．电压表与电流表示数之比减小
D．因为电阻是定值电阻，所以它的电压和电流不变
21．（2023·湖北十堰·中考真题）如图是测量油箱内油量的装置，其中R是滑动变阻器的电阻片，AP是轻质滑杆，且AO＞OP，P是滑杆上可沿电阻片滑动的滑片，R0是定值电阻。油量减少时，浮子通过连杆带动滑杆绕O点转动，使滑片P在R上滑动。
（1）电路中的油量表相当于一只 （选填“电流表”、“电压表”或“电能表”）；
（2）浮子下降时，连杆对滑杆AP施加动力F1，此时滑杆是 （选填“省力”、“费力”或“省功”）杠杆，油量表示数 （选填“变大”、“变小”或“不变”）。
22．（2023·四川甘孜·中考真题）如图所示，在探究电流与电压关系的实验中，电源电压恒定，闭合开关S后，滑动变阻器的滑片向左移动的过程中，电压表示数 ，电流表示数 。（两空均选填“变大”或“变小”）
23．（2023·辽宁锦州·中考真题）如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片从中点向右移动时，电流表A1示数 ．电压表V与电流表A2示数的比值 。（以上两空均选填“变大”、“变小”或“不变”）
二、敏感电阻引起的动态电路分析
1．（2023·山东聊城·中考真题）如图所示，是列车上烟雾报警器的简化原理图。内装有一个激光发生器及带有一光敏电阻R的电路，其中电源电压恒定，为定值电阻。有烟雾产生时，激光被烟雾遮挡而使光敏电阻的阻值发生变化，从而改变电路中的电流。当电路中的电流增大至某一数值时报警器开始报警。下列说法中正确的是（ ）
A．光敏电阻R的阻值随光照强度的减弱而增大
B．烟雾越浓，电流表示数越小
C．烟雾越浓，电压表示数越小
D．若要提高警报灵敏度，可以适当增大的阻值
2．（2023·山东东营·中考真题）小区内路灯能根据光线亮暗情况实现自动控制，其电路原理如图所示，R1是定值电阻，R2是光敏电阻，其阻值大小随光照强度的增大而减小，当开关S1闭合，光线变暗时，下列判断正确的是（ ）
A．电流表示数减小，电磁铁的磁性减弱，开关S2闭合
B．电流表示数减小，电磁铁的磁性增强，开关S2断开
C．电流表示数增大，电磁铁的磁性增强，开关S2闭合
D．电流表示数增大，电磁铁的磁性减弱，开关S2断开
3．（2023·黑龙江绥化·中考真题）如图是巨磁电阻（GMR）的特性原理示意图，巨磁电阻的阻值随所在磁场强度的增强而减小，如果闭合S1、S2并使滑片P向右滑动，下列说法正确的是（ ）
A．电压表示数变小B．指示灯亮度变暗
C．电流表示数变大D．巨磁电阻（GMR）阻值变小
15．（2023·甘肃金昌·中考真题）学校科技小组设计了一个室内天然气泄漏检测仪，原理如图所示，其中R是检测天然气的电阻（气敏电阻），天然气浓度增大时，R减小，R0为定值电阻，电源电压不变，闭合开关S，下列判断正确的是（ ）
A．显示仪一定是电流表
B．室内有天然气泄漏时，显示仪示数变小
C．室内有天然气泄漏时，电路消耗的电功率变小
D．若调低报警浓度，可将R0换成阻值大一点的电阻
16．（2023·四川宜宾·中考真题）如图所示，电源电压保持不变，是定值电阻，R是光敏电阻，其阻值随光照的增强而减小。闭合开关，逐渐减小R的光照强度，电表示数的变化情况是（ ）
A．A表和V表示数均变大B．A和V表示数均变小
C．A表示数变大，V表示数变小D．A表示数变小，V表示数变大
17．（2023·湖南湘潭·中考真题）图是汽车尾气中CO浓度的检测电路示意图。气敏电阻R1的阻值随CO浓度增大而减小，R2是滑动变阻器，开关S闭合，当CO浓度高于某一设定值时，电铃报警。下列说法正确的是（ ）
A．电磁铁的上端是N极
B．电铃应接在A和B之间
C．当CO浓度升高时电磁铁的磁性减弱
D．电源用久后，U1减小，CO的报警浓度会变高
18．（2023·北京·中考真题）如图所示，是小京设计的汽车油箱内油量不足时触发报警的电路，电源两端电压保持不变，电阻R1、R2中的一个是定值电阻，另一个是压敏电阻。压敏电阻装在油箱内底部，其阻值随油箱中油量的减少而增大，当电压表示数大于某一值U时，就会触发报警。电压表示数为U时，油箱中的油量为警戒油量。下列说法正确的是（ ）
A．R1为压敏电阻
B．随着油箱的油量减少，通过定值电阻的电流变大
C．若换用阻值更大的定值电阻，警戒油量将变小
D．若换用电压更大的电源，警戒油量将变大
19．（2023·湖南长沙·中考真题）小明有一个可以显示水温的“智能水杯”。为了研究“智能水杯”内部的电路，老师准备了恒压电源、开关、导线若干、定值电阻、热敏电阻、电流表和电压表，小明在其中选择部分器材设计了如图甲所示的电路来模拟“智能水杯”的功能。其中热敏电阻的阻值随温度变化关系如图乙所示，图中电表的示数可以反映温度的高低。开关闭合后，关于这个电路的说法正确的是（ ）
A．图中电表是电压表
B．图中电表是电流表
C．热敏电阻温度越高，图中电表的示数越大
D．热敏电阻温度越高，两端的电压越小
20．（2023·辽宁大连·中考真题）如图是某道路限载报警器的工作原理图。电源电压不变，是力敏电阻，其阻值随压力的变化而变化。闭合开关S，当车的质量超过限载质量时，电磁铁吸下衔铁，电铃响。根据不同的路面，可以改变滑动变阻器滑片P的位置，来设定不同的限载质量。下列说法正确的是（ ）
A．电磁铁能吸下衔铁，是由于通电导体在磁场中受力
B．检测时，车的质量越大电磁铁的磁性越强
C．力敏电阻的阻值随压力的增大而减小
D．若要提高设定的限载质量，应将滑片P向左移动
动态电路计算
一、滑动变阻器类
1．（2023·四川乐山·中考真题）如图所示的电路中，电源电压恒为6V，电流表量程为“0-0.6A”，电压表量程“0-3A”，滑动变阻器R的规格为“20Ω，1A”，小灯泡L标有“2.5V，1.25W”字样（忽略温度对灯丝电阻的影响）。在保证电路安全的情况下，灯泡两端电压不超过其额定电压。移动滑动变阻器的滑片，下列说法中错误的是（ ）
A．小灯泡正常发光时电阻是5Ω
B．滑动变阻器滑片P向左移动，小灯泡变亮
C．电路中通过的最小电流为0.24A
D．整个电路的最大电功率是3.6W
2．（2023·四川达州·中考真题）如图所示，灯泡规格为“5V 2.5W”（灯丝电阻不随温度变化），滑动变阻器规格为“50Ω 1A”，电流表所选量程为“0~0.6A”，电压表所选量程为“0~3V”，电源电压恒为9V，闭合开关，在保证电路中各元件安全的情况下，下列表述正确的是（ ）
A．该电路消耗的最大功率为4.5W
B．滑动变阻器允许连入电路的阻值范围为8Ω~50Ω
C．通过移动滑动变阻器的滑片可以使小灯泡正常发光
D．滑动变阻器两端的电压变化范围为6V~7.5V
3．（2023·四川雅安·中考真题）如图所示为一种电子显示的握力计和它的工作原理示意图。电源电压不变，握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻值为5Ω，不施加力时弹簧一端的滑片P在电阻R1的最上端，移动到最下端时施加的力最大（弹簧的电阻不计）。电路中电流变化的范围为0.1～0.6A，则下列说法正确的是（ ）
A．施加的力最大时电路中电流为0.6A
B．R1连入电路阻值变化范围是0～30Ω
C．电路消耗的总功率变化范围是0.3W～1.5W
D．R1消耗的最大功率为0.45W
4．（2023·江苏泰州·中考真题）如图所示为模拟调光灯电路，电源电压恒为9V，滑动变阻器R标有“20Ω 1A”的字样，电流表选用“0~0.6A”的量程，当滑片P移至中点时，小灯泡恰好正常发光，已知小灯泡上标有“3V 0.9W”字样（忽略温度对灯丝电阻的影响）。为保证电路安全，下列选项正确的是（ ）
A．滑动变阻器阻值的变化范围为5～20Ω
B．定值电阻的阻值为20Ω
C．电流表示数变化的范围为0.225～0.3A
D．小灯泡的最小功率为0.675W
5．（2023·四川广元·中考真题）如图甲所示的电路，电源电压不变，是定值电阻，通过的电流与两端的电压关系如图乙所示。当M、N都是电流表，且闭合、断开时，M的示数为0.4A、电路的总电阻为；当M、N都是电压表，且、都闭合时，N的示数为2V，电路的总电阻为。下列说法正确的是（ ）
A．电阻的阻值为
B．
C．当M、N都是电压表，、都闭合时、与的功率之比为
D．当M、N都是电流表，只闭合时，M、N两表示数之比为
6．（2023·四川巴中·中考真题）在如图所示的电路中，已知电源电压4.5V且保持不变，电压表的量程为0~3V，电流表的量程为0~0.6A，定值电阻R1标有“2.5V 5Ω”字样，滑动变阻器R2标有“10Ω 1A”字样。在保证电路安全的前提下，下列判断正确的是（ ）
A．电路中允许通过的最大电流为
B．滑动变阻器允许调节的最小阻值为
C．电压表的变化范围为1.5~3V
D．滑动变阻器的最大电功率为
7．（2023·新疆·中考真题）用如图所示的电路研究滑动变阻器R的电功率。电源电压保持不变，R0为定值电阻，滑动变阻器R的滑片可移动的最大距离为18 cm，滑动变阻器R的电阻丝的阻值与其长度成正比。闭合开关S后，当滑片位于滑动变阻器R的中点时，滑动变阻器R的电功率为1.50W；将滑片移动一段距离后，滑动变阻器R的电功率变为2.94W，则滑动变阻器R的滑片移动的方向和距离可能为（ ）
A．向左移动7cmB．向左移动6cmC．向右移动5cmD．向右移动4cm
8．（2023·黑龙江绥化·中考真题）如图，电源电压恒定不变，R1为定值电阻，R2为滑动变阻器（a、b为滑动变阻器两端点），小灯泡标有“6V 3W”字样。当开关S1、S2闭合，滑片P置于b端时，小灯泡正常发光，电流表的示数为0.9A，滑动变阻器最大阻值是 Ω；当开关S1闭合，S2断开，滑片P置于a端时，电流表示数为0.2A，此时R1的功率为 W。
13．（2023·山东烟台·中考真题）在实践活动中，物理小组计划制作一个水位显示仪，用电流表或电压表来显示蓄水池水位的高低。小组选用了电压恒为的电源、最大阻值为的均匀弧形电阻片R、多个定值电阻、量程为的电流表、量程为的电压表以及滑杆、细杆、浮子等器材。设计要求是：①电流表或电压表示数越大，表示水位越高。②当滑片滑动到电阻片的一端时，电流表或电压表示数要恰好达到满偏（量程的最大值），指针位置表示蓄水池规定的最高水位；当滑片滑动到电阻片的另一端时，电流表或电压表指针所指位置表示规定的最低水位。小明利用电流表设计了一个符合要求的装置，其中滑片P与滑杆连接，滑杆可绕固定轴O转动，另一端通过轻质细杆连接一个浮子，如图甲所示。求：
（1）当水位最高时，滑片应该滑到a端还是b端？小明选用的定值电阻的阻值为多少？
（2）当水位最低时，电流表的示数为多少？此时电路中消耗的功率为多少？
（3）另一个同学想用电压表显示水位高低，他拆下装置中的电流表，将电压表连接到电路中，如图乙所示。请分析说明他的设计是否符合要求？如果符合，说明理由；如果不符合，提出能够达到设计要求的具体改进方法。
14．（2023·山东菏泽·中考真题）如图所示为某用电器内部简化电路，电源的电压不变，定值电阻，滑动变阻器的最大阻值为。闭合开关S后，求：
（1）电路中电流I的变化范围；
（2）滑动变阻器的电压与电流I的关系式；
（3）当滑动变阻器的电功率时，接入电路的阻值。
二、多开关
1．（2023·广东深圳·中考真题）已知，，琴琴同学分别按图甲和图乙两种方式将两电阻连接在一起，则（ ）
A．图甲中R1与R2的电流比B．图乙中R1与R2的电压比
C．图甲与图乙的总功率比D．图甲与图乙的总功率比
2．（2023·山东临沂·中考真题）将一只“6V 3W”的小灯泡与一个阻值为的电阻串联后接到12V的电源上，闭合开关后，小灯泡的实际功率（ ）
A．大于3WB．等于3WC．小于3WD．无法确定
3．（2023·青海西宁·中考真题）如图所示的电路中，电源电压恒定，电阻，，当开关、断开，闭合时，电流表示数为0.2A，则电源电压为 V；当开关、闭合，断开时，和 联，此时电路中的总功率为 W。
4．（2023·辽宁丹东·中考真题）如图所示是某品牌电热锅的简化电路，R1、R2均为发热电阻。电热锅工作时，通过开关S1和S2实现低温、中温和高温的挡位控制，已知低温挡电阻R1=110Ω，中温挡功率为880W；求：
（1）电热锅低温挡工作时的电功率；
（2）电热锅中温挡工作时的电流；
（3）使用电热锅高温挡将质量为2kg的水从20℃加热到75℃所用的时间。[不计热量损失，水的比热容c=4.2×103J/（kg•℃）]
5．（2023·辽宁营口·中考真题）某款带保温功能的电水壶，其简化电路图如图所示，S为总开关， S1为自动控制开关， R1和R2为阻值不变的发热电阻，R2=840Ω， 加热功率为 1210W，电水壶将质量1kg、初温20℃的水烧开，加热效率为84%。[c 水=4.2×103J/(kg∙℃)，标准大气压]求：
（1）水吸收的热量；
（2） 把水烧开需要多长时间（结果保留整数）；
（3）电水壶的保温功率。
10．（2023·广东·中考真题）题图甲是用某款3D打印第进行立体绘画时的场景，打印笔通电后，笔内电阻丝发热使笔内绘画材料熔化；加热电路简化后如图所示，电源电压恒为6V，R1和R2为发热电阻丝，只闭合S1时低温挡工作，S1、S2都闭合时高温挡工作，高温挡和低温挡的功率比为4∶3，R1=4Ω，忽略电阻丝阻值随温度变化，求
（1）低温档工作时，通过R1的电流；
（2）低温挡的功率；
（3）R2的电阻值。
11．（2023·山东潍坊·中考真题）恒温箱广泛应用于医疗、科研、化工等行业部门，图示为某恒温箱的工作原理图。S为电源开关，通过控制温控开关可实现“保温”“加热”两个挡位间的切换。电源电压，、是电热丝，，“加热”时恒温箱的电功率。将恒温箱两气孔封闭，闭合开关S，置于“加热”挡位，箱内温度从升至设定的恒温温度，用时130s，该段时间内的加热效率。恒温箱的容积，箱内空气密度，箱内空气的比热容。求：
（1）“保温”时恒温箱的电功率；
（2）电热丝的阻值；
（3）恒温箱的恒温温度。
12．（2023·辽宁丹东·中考真题）如图所示是某品牌电热锅的简化电路，R1、R2均为发热电阻。电热锅工作时，通过开关S1和S2实现低温、中温和高温的挡位控制，已知低温挡电阻R1=110Ω，中温挡功率为880W；求：
（1）电热锅低温挡工作时的电功率；
（2）电热锅中温挡工作时的电流；
（3）使用电热锅高温挡将质量为2kg的水从20℃加热到75℃所用的时间。[不计热量损失，水的比热容c=4.2×103J/（kg•℃）]
一、滑动变阻器滑片移动引起的动态电路分析
1．（2023·吉林·中考真题）如图所示，滑动变阻器的滑片从B端向A端滑动的过程中，下列说法正确的是（ ）
A．电压表示数变小
B．电流表示数变小
C．电路总电阻变大
D．R0不能保护电路
2．（2023·辽宁营口·中考真题）如图所示，电源电压不变，闭合开关，在保证电路安全的情况下，变阻器的滑片由中点向右移动的过程中，下列判断正确的是（ ）
A．小灯泡亮度变暗B．电压表示数变大
C．电流表示数不变D．电路总功率变小
3．（2023·辽宁丹东·中考真题）如图所示，电源电压保持不变，闭合开关S，在滑动变阻器R的滑片P向右移动的过程中，下列说法正确的是（ ）
A．电压表示数变小B．电压表示数变大
C．电流表A1示数变小D．电流表A2示数变小
4．（2023·湖北襄阳·中考真题）如图所示，电源电压保持不变，将滑片P置于滑动变阻器上的任一点（非端点）。当开关S1、S2都闭合时，电压表和电流表的示数分别为U1、I1；当开关S1闭合，S2断开时，电压表和电流表的示数分别为U2、I2，则（ ）
A．U1＜U2 I1>I2B．U1=U2 I1>I2
C．U1>U2 I1>I2D．U1＜U2 I1＜I2
5．（2023·甘肃兰州·中考真题）小明设计的质量测量仪如图所示，电源电压保持不变，闭合开关S后，下列说法中正确的是（ ）
A．不放重物时，小灯泡L的亮度最暗
B．与电流表相比，用电压表的示数表示重物的质量，更符合人们的思维习惯
C．重物的质量越大，电流表示数越小，电压表示数也越小
D．重物的质量越小，电路消耗的总功率越小
6．（2023·山东济宁·中考真题）小明家的屋顶上有一个水池，图是他设计的一种自动测量水池内水位高低的装置，R'是定值电阻，R是滑动变阻器，它的金属滑片是杠杆的一端。从水位表（用电流表改装）指针的刻度，就可知道水池内水位的高低。下列对装置的设计方案提出的建议，可行的是（ ）
A．用电压表改装水位表，并与R'并联
B．用塑料材料制作杠杆AB
C．用软绳连接杠杆A端与浮标
D．用导线代替电阻R'接通电路
7．（2023·四川眉山·中考真题）如图所示，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片适当左移，下列说法中正确的是（ ）
A．电流表A1示数不变、电流表A2示数不变
B．电流表A1示数变大、电压表V示数变小
C．电流表A2示数变大、电压表V示数变小
D．电流表A2示数变大、电压表V示数不变
8．（2023·江苏连云港·中考真题）如图是测量货车质量的地磅示意图，货车的质量可以通过电流表的示数转换测出，为定值电阻。下列说法正确的是（ ）
A．地磅的量程与大小无关
B．货车的质量变大时，电流表的示数变小
C．将电流表换成电压表也能测量货车的质量
D．仅增大，称量同一货车质量时，电流表示数变小
9．（2023·山东枣庄·中考真题）如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，当滑动变阻器R2的滑片P向b端滑动时，下列说法正确的是（ ）
A．电压表V的示数变小，电流表A1的示数变小
B．电压表V的示数变大，电流表A2的示数不变
C．电压表V的示数不变，电流表A1的示数变大
D．电压表V的示数与电流表A2的示数之比不变
10．（2023·四川凉山·中考真题）如图所示，电源电压保持不变，闭合开关S后，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）
A．电流表的示数不变，电压表V的示数变小
B．电流表的示数不变，电压表V的示数不变
C．电压表V的示数与电流表的示数比值不变
D．电压表V的示数与电流表的示数比值变小
11．（2023·内蒙古呼和浩特·中考真题）电梯超载容易引发安全隐患，其超载报警电路简图，如图所示。电源电压恒定不变，为保护电阻，R为压敏电阻，阻值大小随电梯内压力增大而减小，电流表的示数超过临界值就会自动报警。电梯正常工作，当有人进入电梯后，则（ ）
A．电流表示数减小
B．电压表示数增大
C．电压表与电流表示数之比减小
D．因为电阻是定值电阻，所以它的电压和电流不变
21．（2023·湖北十堰·中考真题）如图是测量油箱内油量的装置，其中R是滑动变阻器的电阻片，AP是轻质滑杆，且AO＞OP，P是滑杆上可沿电阻片滑动的滑片，R0是定值电阻。油量减少时，浮子通过连杆带动滑杆绕O点转动，使滑片P在R上滑动。
（1）电路中的油量表相当于一只 （选填“电流表”、“电压表”或“电能表”）；
（2）浮子下降时，连杆对滑杆AP施加动力F1，此时滑杆是 （选填“省力”、“费力”或“省功”）杠杆，油量表示数 （选填“变大”、“变小”或“不变”）。
22．（2023·四川甘孜·中考真题）如图所示，在探究电流与电压关系的实验中，电源电压恒定，闭合开关S后，滑动变阻器的滑片向左移动的过程中，电压表示数 ，电流表示数 。（两空均选填“变大”或“变小”）
23．（2023·辽宁锦州·中考真题）如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片从中点向右移动时，电流表A1示数 ．电压表V与电流表A2示数的比值 。（以上两空均选填“变大”、“变小”或“不变”）
二、敏感电阻引起的动态电路分析
1．（2023·山东聊城·中考真题）如图所示，是列车上烟雾报警器的简化原理图。内装有一个激光发生器及带有一光敏电阻R的电路，其中电源电压恒定，为定值电阻。有烟雾产生时，激光被烟雾遮挡而使光敏电阻的阻值发生变化，从而改变电路中的电流。当电路中的电流增大至某一数值时报警器开始报警。下列说法中正确的是（ ）
A．光敏电阻R的阻值随光照强度的减弱而增大
B．烟雾越浓，电流表示数越小
C．烟雾越浓，电压表示数越小
D．若要提高警报灵敏度，可以适当增大的阻值
2．（2023·山东东营·中考真题）小区内路灯能根据光线亮暗情况实现自动控制，其电路原理如图所示，R1是定值电阻，R2是光敏电阻，其阻值大小随光照强度的增大而减小，当开关S1闭合，光线变暗时，下列判断正确的是（ ）
A．电流表示数减小，电磁铁的磁性减弱，开关S2闭合
B．电流表示数减小，电磁铁的磁性增强，开关S2断开
C．电流表示数增大，电磁铁的磁性增强，开关S2闭合
D．电流表示数增大，电磁铁的磁性减弱，开关S2断开
3．（2023·黑龙江绥化·中考真题）如图是巨磁电阻（GMR）的特性原理示意图，巨磁电阻的阻值随所在磁场强度的增强而减小，如果闭合S1、S2并使滑片P向右滑动，下列说法正确的是（ ）
A．电压表示数变小B．指示灯亮度变暗
C．电流表示数变大D．巨磁电阻（GMR）阻值变小
15．（2023·甘肃金昌·中考真题）学校科技小组设计了一个室内天然气泄漏检测仪，原理如图所示，其中R是检测天然气的电阻（气敏电阻），天然气浓度增大时，R减小，R0为定值电阻，电源电压不变，闭合开关S，下列判断正确的是（ ）
A．显示仪一定是电流表
B．室内有天然气泄漏时，显示仪示数变小
C．室内有天然气泄漏时，电路消耗的电功率变小
D．若调低报警浓度，可将R0换成阻值大一点的电阻
16．（2023·四川宜宾·中考真题）如图所示，电源电压保持不变，是定值电阻，R是光敏电阻，其阻值随光照的增强而减小。闭合开关，逐渐减小R的光照强度，电表示数的变化情况是（ ）
A．A表和V表示数均变大B．A和V表示数均变小
C．A表示数变大，V表示数变小D．A表示数变小，V表示数变大
17．（2023·湖南湘潭·中考真题）图是汽车尾气中CO浓度的检测电路示意图。气敏电阻R1的阻值随CO浓度增大而减小，R2是滑动变阻器，开关S闭合，当CO浓度高于某一设定值时，电铃报警。下列说法正确的是（ ）
A．电磁铁的上端是N极
B．电铃应接在A和B之间
C．当CO浓度升高时电磁铁的磁性减弱
D．电源用久后，U1减小，CO的报警浓度会变高
18．（2023·北京·中考真题）如图所示，是小京设计的汽车油箱内油量不足时触发报警的电路，电源两端电压保持不变，电阻R1、R2中的一个是定值电阻，另一个是压敏电阻。压敏电阻装在油箱内底部，其阻值随油箱中油量的减少而增大，当电压表示数大于某一值U时，就会触发报警。电压表示数为U时，油箱中的油量为警戒油量。下列说法正确的是（ ）
A．R1为压敏电阻
B．随着油箱的油量减少，通过定值电阻的电流变大
C．若换用阻值更大的定值电阻，警戒油量将变小
D．若换用电压更大的电源，警戒油量将变大
19．（2023·湖南长沙·中考真题）小明有一个可以显示水温的“智能水杯”。为了研究“智能水杯”内部的电路，老师准备了恒压电源、开关、导线若干、定值电阻、热敏电阻、电流表和电压表，小明在其中选择部分器材设计了如图甲所示的电路来模拟“智能水杯”的功能。其中热敏电阻的阻值随温度变化关系如图乙所示，图中电表的示数可以反映温度的高低。开关闭合后，关于这个电路的说法正确的是（ ）
A．图中电表是电压表
B．图中电表是电流表
C．热敏电阻温度越高，图中电表的示数越大
D．热敏电阻温度越高，两端的电压越小
20．（2023·辽宁大连·中考真题）如图是某道路限载报警器的工作原理图。电源电压不变，是力敏电阻，其阻值随压力的变化而变化。闭合开关S，当车的质量超过限载质量时，电磁铁吸下衔铁，电铃响。根据不同的路面，可以改变滑动变阻器滑片P的位置，来设定不同的限载质量。下列说法正确的是（ ）
A．电磁铁能吸下衔铁，是由于通电导体在磁场中受力
B．检测时，车的质量越大电磁铁的磁性越强
C．力敏电阻的阻值随压力的增大而减小
D．若要提高设定的限载质量，应将滑片P向左移动
动态电路计算
一、滑动变阻器类
1．（2023·四川乐山·中考真题）如图所示的电路中，电源电压恒为6V，电流表量程为“0-0.6A”，电压表量程“0-3A”，滑动变阻器R的规格为“20Ω，1A”，小灯泡L标有“2.5V，1.25W”字样（忽略温度对灯丝电阻的影响）。在保证电路安全的情况下，灯泡两端电压不超过其额定电压。移动滑动变阻器的滑片，下列说法中错误的是（ ）
A．小灯泡正常发光时电阻是5Ω
B．滑动变阻器滑片P向左移动，小灯泡变亮
C．电路中通过的最小电流为0.24A
D．整个电路的最大电功率是3.6W
2．（2023·四川达州·中考真题）如图所示，灯泡规格为“5V 2.5W”（灯丝电阻不随温度变化），滑动变阻器规格为“50Ω 1A”，电流表所选量程为“0~0.6A”，电压表所选量程为“0~3V”，电源电压恒为9V，闭合开关，在保证电路中各元件安全的情况下，下列表述正确的是（ ）
A．该电路消耗的最大功率为4.5W
B．滑动变阻器允许连入电路的阻值范围为8Ω~50Ω
C．通过移动滑动变阻器的滑片可以使小灯泡正常发光
D．滑动变阻器两端的电压变化范围为6V~7.5V
3．（2023·四川雅安·中考真题）如图所示为一种电子显示的握力计和它的工作原理示意图。电源电压不变，握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻值为5Ω，不施加力时弹簧一端的滑片P在电阻R1的最上端，移动到最下端时施加的力最大（弹簧的电阻不计）。电路中电流变化的范围为0.1～0.6A，则下列说法正确的是（ ）
A．施加的力最大时电路中电流为0.6A
B．R1连入电路阻值变化范围是0～30Ω
C．电路消耗的总功率变化范围是0.3W～1.5W
D．R1消耗的最大功率为0.45W
4．（2023·江苏泰州·中考真题）如图所示为模拟调光灯电路，电源电压恒为9V，滑动变阻器R标有“20Ω 1A”的字样，电流表选用“0~0.6A”的量程，当滑片P移至中点时，小灯泡恰好正常发光，已知小灯泡上标有“3V 0.9W”字样（忽略温度对灯丝电阻的影响）。为保证电路安全，下列选项正确的是（ ）
A．滑动变阻器阻值的变化范围为5～20Ω
B．定值电阻的阻值为20Ω
C．电流表示数变化的范围为0.225～0.3A
D．小灯泡的最小功率为0.675W
5．（2023·四川广元·中考真题）如图甲所示的电路，电源电压不变，是定值电阻，通过的电流与两端的电压关系如图乙所示。当M、N都是电流表，且闭合、断开时，M的示数为0.4A、电路的总电阻为；当M、N都是电压表，且、都闭合时，N的示数为2V，电路的总电阻为。下列说法正确的是（ ）
A．电阻的阻值为
B．
C．当M、N都是电压表，、都闭合时、与的功率之比为
D．当M、N都是电流表，只闭合时，M、N两表示数之比为
6．（2023·四川巴中·中考真题）在如图所示的电路中，已知电源电压4.5V且保持不变，电压表的量程为0~3V，电流表的量程为0~0.6A，定值电阻R1标有“2.5V 5Ω”字样，滑动变阻器R2标有“10Ω 1A”字样。在保证电路安全的前提下，下列判断正确的是（ ）
A．电路中允许通过的最大电流为
B．滑动变阻器允许调节的最小阻值为
C．电压表的变化范围为1.5~3V
D．滑动变阻器的最大电功率为
7．（2023·新疆·中考真题）用如图所示的电路研究滑动变阻器R的电功率。电源电压保持不变，R0为定值电阻，滑动变阻器R的滑片可移动的最大距离为18 cm，滑动变阻器R的电阻丝的阻值与其长度成正比。闭合开关S后，当滑片位于滑动变阻器R的中点时，滑动变阻器R的电功率为1.50W；将滑片移动一段距离后，滑动变阻器R的电功率变为2.94W，则滑动变阻器R的滑片移动的方向和距离可能为（ ）
A．向左移动7cmB．向左移动6cmC．向右移动5cmD．向右移动4cm
8．（2023·黑龙江绥化·中考真题）如图，电源电压恒定不变，R1为定值电阻，R2为滑动变阻器（a、b为滑动变阻器两端点），小灯泡标有“6V 3W”字样。当开关S1、S2闭合，滑片P置于b端时，小灯泡正常发光，电流表的示数为0.9A，滑动变阻器最大阻值是 Ω；当开关S1闭合，S2断开，滑片P置于a端时，电流表示数为0.2A，此时R1的功率为 W。
13．（2023·山东烟台·中考真题）在实践活动中，物理小组计划制作一个水位显示仪，用电流表或电压表来显示蓄水池水位的高低。小组选用了电压恒为的电源、最大阻值为的均匀弧形电阻片R、多个定值电阻、量程为的电流表、量程为的电压表以及滑杆、细杆、浮子等器材。设计要求是：①电流表或电压表示数越大，表示水位越高。②当滑片滑动到电阻片的一端时，电流表或电压表示数要恰好达到满偏（量程的最大值），指针位置表示蓄水池规定的最高水位；当滑片滑动到电阻片的另一端时，电流表或电压表指针所指位置表示规定的最低水位。小明利用电流表设计了一个符合要求的装置，其中滑片P与滑杆连接，滑杆可绕固定轴O转动，另一端通过轻质细杆连接一个浮子，如图甲所示。求：
（1）当水位最高时，滑片应该滑到a端还是b端？小明选用的定值电阻的阻值为多少？
（2）当水位最低时，电流表的示数为多少？此时电路中消耗的功率为多少？
（3）另一个同学想用电压表显示水位高低，他拆下装置中的电流表，将电压表连接到电路中，如图乙所示。请分析说明他的设计是否符合要求？如果符合，说明理由；如果不符合，提出能够达到设计要求的具体改进方法。
14．（2023·山东菏泽·中考真题）如图所示为某用电器内部简化电路，电源的电压不变，定值电阻，滑动变阻器的最大阻值为。闭合开关S后，求：
（1）电路中电流I的变化范围；
（2）滑动变阻器的电压与电流I的关系式；
（3）当滑动变阻器的电功率时，接入电路的阻值。
二、多开关
1．（2023·广东深圳·中考真题）已知，，琴琴同学分别按图甲和图乙两种方式将两电阻连接在一起，则（ ）
A．图甲中R1与R2的电流比B．图乙中R1与R2的电压比
C．图甲与图乙的总功率比D．图甲与图乙的总功率比
2．（2023·山东临沂·中考真题）将一只“6V 3W”的小灯泡与一个阻值为的电阻串联后接到12V的电源上，闭合开关后，小灯泡的实际功率（ ）
A．大于3WB．等于3WC．小于3WD．无法确定
3．（2023·青海西宁·中考真题）如图所示的电路中，电源电压恒定，电阻，，当开关、断开，闭合时，电流表示数为0.2A，则电源电压为 V；当开关、闭合，断开时，和 联，此时电路中的总功率为 W。
4．（2023·辽宁丹东·中考真题）如图所示是某品牌电热锅的简化电路，R1、R2均为发热电阻。电热锅工作时，通过开关S1和S2实现低温、中温和高温的挡位控制，已知低温挡电阻R1=110Ω，中温挡功率为880W；求：
（1）电热锅低温挡工作时的电功率；
（2）电热锅中温挡工作时的电流；
（3）使用电热锅高温挡将质量为2kg的水从20℃加热到75℃所用的时间。[不计热量损失，水的比热容c=4.2×103J/（kg•℃）]
5．（2023·辽宁营口·中考真题）某款带保温功能的电水壶，其简化电路图如图所示，S为总开关， S1为自动控制开关， R1和R2为阻值不变的发热电阻，R2=840Ω， 加热功率为 1210W，电水壶将质量1kg、初温20℃的水烧开，加热效率为84%。[c 水=4.2×103J/(kg∙℃)，标准大气压]求：
（1）水吸收的热量；
（2） 把水烧开需要多长时间（结果保留整数）；
（3）电水壶的保温功率。
10．（2023·广东·中考真题）题图甲是用某款3D打印第进行立体绘画时的场景，打印笔通电后，笔内电阻丝发热使笔内绘画材料熔化；加热电路简化后如图所示，电源电压恒为6V，R1和R2为发热电阻丝，只闭合S1时低温挡工作，S1、S2都闭合时高温挡工作，高温挡和低温挡的功率比为4∶3，R1=4Ω，忽略电阻丝阻值随温度变化，求
（1）低温档工作时，通过R1的电流；
（2）低温挡的功率；
（3）R2的电阻值。
11．（2023·山东潍坊·中考真题）恒温箱广泛应用于医疗、科研、化工等行业部门，图示为某恒温箱的工作原理图。S为电源开关，通过控制温控开关可实现“保温”“加热”两个挡位间的切换。电源电压，、是电热丝，，“加热”时恒温箱的电功率。将恒温箱两气孔封闭，闭合开关S，置于“加热”挡位，箱内温度从升至设定的恒温温度，用时130s，该段时间内的加热效率。恒温箱的容积，箱内空气密度，箱内空气的比热容。求：
（1）“保温”时恒温箱的电功率；
（2）电热丝的阻值；
（3）恒温箱的恒温温度。
12．（2023·辽宁丹东·中考真题）如图所示是某品牌电热锅的简化电路，R1、R2均为发热电阻。电热锅工作时，通过开关S1和S2实现低温、中温和高温的挡位控制，已知低温挡电阻R1=110Ω，中温挡功率为880W；求：
（1）电热锅低温挡工作时的电功率；
（2）电热锅中温挡工作时的电流；
（3）使用电热锅高温挡将质量为2kg的水从20℃加热到75℃所用的时间。[不计热量损失，水的比热容c=4.2×103J/（kg•℃）]
相关试卷
专题03作图题—2024年中考物理三轮冲刺宝典（全国通用）： 这是一份专题03作图题—2024年中考物理三轮冲刺宝典（全国通用），文件包含专题03作图题2024年中考物理三轮冲刺宝典全国通用原卷版docx、专题03作图题2024年中考物理三轮冲刺宝典全国通用解析版docx等2份试卷配套教学资源，其中试卷共71页， 欢迎下载使用。
专题01估测题—2024年中考物理三轮冲刺宝典（全国通用）： 这是一份专题01估测题—2024年中考物理三轮冲刺宝典（全国通用），文件包含专题01估测题2024年中考物理三轮冲刺宝典全国通用原卷版docx、专题01估测题2024年中考物理三轮冲刺宝典全国通用解析版docx等2份试卷配套教学资源，其中试卷共27页， 欢迎下载使用。
物理九年级上册2 电路精练： 这是一份物理九年级上册2 电路精练，共7页。试卷主要包含了动态电路，多开关型电路，滑动变阻器型，3A等内容，欢迎下载使用。
