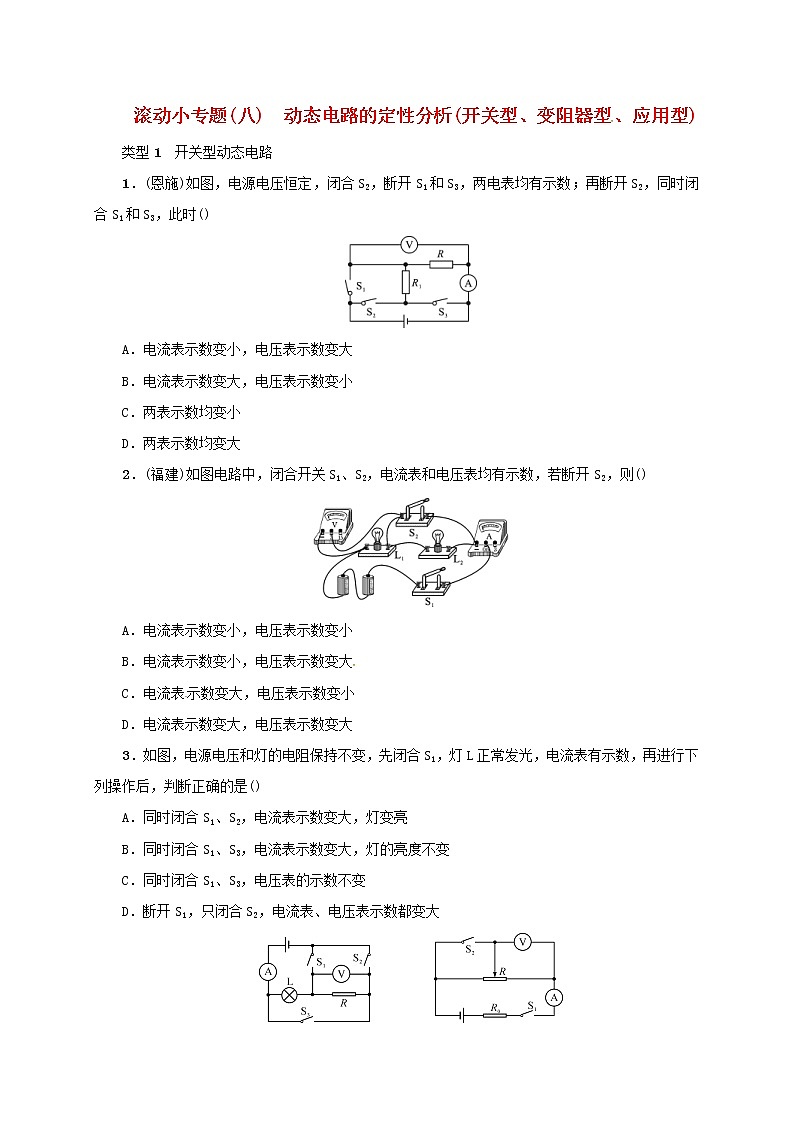

滚动小专题(八)　动态电路的定性分析(开关型、变阻器型、应用型)

类型1　开关型动态电路

1．(恩施)如图，电源电压恒定，闭合S2，断开S1和S3，两电表均有示数；再断开S2，同时闭合S1和S3，此时()

A．电流表示数变小，电压表示数变大

B．电流表示数变大，电压表示数变小

C．两表示数均变小

D．两表示数均变大

2．(福建)如图电路中，闭合开关S1、S2，电流表和电压表均有示数，若断开S2，则()

A．电流表示数变小，电压表示数变小

B．电流表示数变小，电压表示数变大

C．电流表示数变大，电压表示数变小

D．电流表示数变大，电压表示数变大

3．如图，电源电压和灯的电阻保持不变，先闭合S1，灯L正常发光，电流表有示数，再进行下列操作后，判断正确的是()

A．同时闭合S1、S2，电流表示数变大，灯变亮

B．同时闭合S1、S3，电流表示数变大，灯的亮度不变

C．同时闭合S1、S3，电压表的示数不变

D．断开S1，只闭合S2，电流表、电压表示数都变大

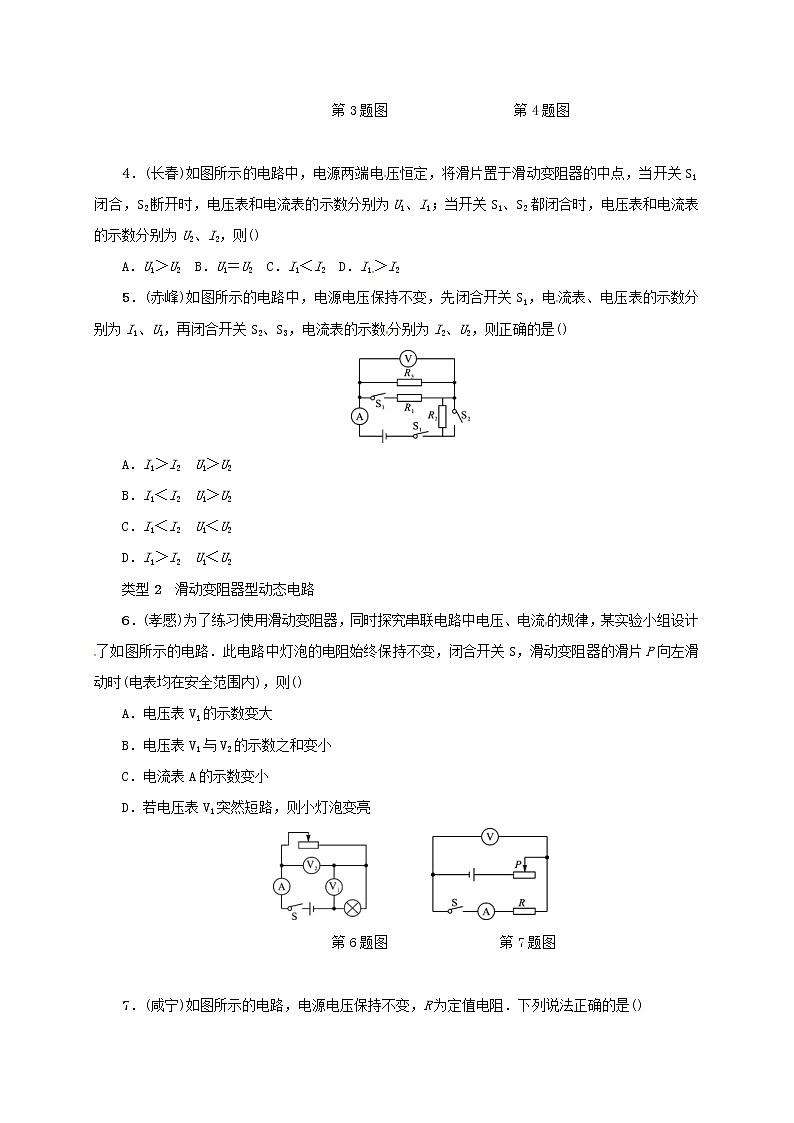

                              第3题图                  第4题图

4．(长春)如图所示的电路中，电源两端电压恒定，将滑片置于滑动变阻器的中点，当开关S1闭合，S2断开时，电压表和电流表的示数分别为U1、I1；当开关S1、S2都闭合时，电压表和电流表的示数分别为U2、I2，则()

A．U1＞U2  B．U1＝U2  C．I1＜I2  D．I1＞I2

5．(赤峰)如图所示的电路中，电源电压保持不变，先闭合开关S1，电流表、电压表的示数分别为I1、U1，再闭合开关S2、S3，电流表的示数分别为I2、U2，则正确的是()

A．I1＞I2　U1＞U2

B．I1＜I2　U1＞U2

C．I1＜I2　U1＜U2

D．I1＞I2　U1＜U2

类型2　滑动变阻器型动态电路

6．(孝感)为了练习使用滑动变阻器，同时探究串联电路中电压、电流的规律，某实验小组设计了如图所示的电路．此电路中灯泡的电阻始终保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时(电表均在安全范围内)，则()

A．电压表V1的示数变大

B．电压表V1与V2的示数之和变小

C．电流表A的示数变小

D．若电压表V1突然短路，则小灯泡变亮

                              第6题图                第7题图

7．(咸宁)如图所示的电路，电源电压保持不变，R为定值电阻．下列说法正确的是()

A．开关闭合前，电压表和电流表均无示数

B．开关闭合后，滑片P向右移动的过程中，电压表的示数变大

C．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值不变

D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的乘积变大

8．(达州)如图所示电路，电源两端电压保持不变，闭合开关S，当滑动变阻器的滑片向右滑动时，下列判断正确的是()

A．电压表V1示数与电流表A示数的比值变大

B．电压表V2示数与电流表A示数的比值不变

C．电压表V1示数的变化量大于电压表V2示数的变化量

D．电压表V1示数的变化量小于电压表V2示数的变化量

9．(广安)如图所示的电路，闭合开关后，当滑片P向右移动时，下列说法正确的是()

A．灯泡L变暗

B．电压表示数变小

C．电流表A1示数变大

D．整个电路消耗的总功率变小

                          第9题图                        第10题图

10．(东营)如图所示，电源电压不变，闭合开关，当滑动变阻器滑片向右移动时，下列判断正确的是()

A．电压表示数与电流表A1示数的乘积变大

B．电压表示数与电流表A2示数的乘积变大

C．电压表示数与电流表A1示数的比值不变，电流表A2示数变小

D．电压表示数与电流表A1示数的比值变大，电流表A2示数变大

类型3　应用型动态电路

11．(聊城)如图，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻．闭合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是()

A．电流表示数变小，电压表示数变大

B．电流表示数变大，电压表示数变小

C．电压表和电流表示数的比值将变小

D．电流表和电压表示数均变大

                          第11题图                      第12题图

12．(多选)(河南)为了研究热敏电阻对电路的影响，小李设计了如图所示的电路．电源电压保持不变，R为定值电阻，R1为热敏电阻，其阻值随温度的升高而减小．闭合开关后，小李在热敏电阻R1上擦了一些酒精，用扇子对着它扇分时，下列说法中正确的是()

A．电流表示数变小

B．电压表示数变大

C．电压表与电流表示数之比变小

D．电路的总功率变小

13．(衡阳)巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，且磁场越强电阻越小，图中是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻，如果闭合S1、S2，滑片P向左移动时，电表的变化情况是()

A.表和表示数均变小

B.表和表示数均变大

C.表示数变小，表示数变大

D.表示数变大，表示数变小

14．(北京)小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是()

A．电流表示数变小时，表明油箱中的油量减少

B．电流表示数变小时，电阻R0两端电压变大

C．当油箱中的油量减少时，电流表示数变大

D．当油箱中的油量减少时，变阻器R连入电路的电阻变小

答案

1．C　2.A　3.B　4.C　5.C　6.C　7.C　8.D　9.D　10.C  11．D　12.AD　13.D　14.A
