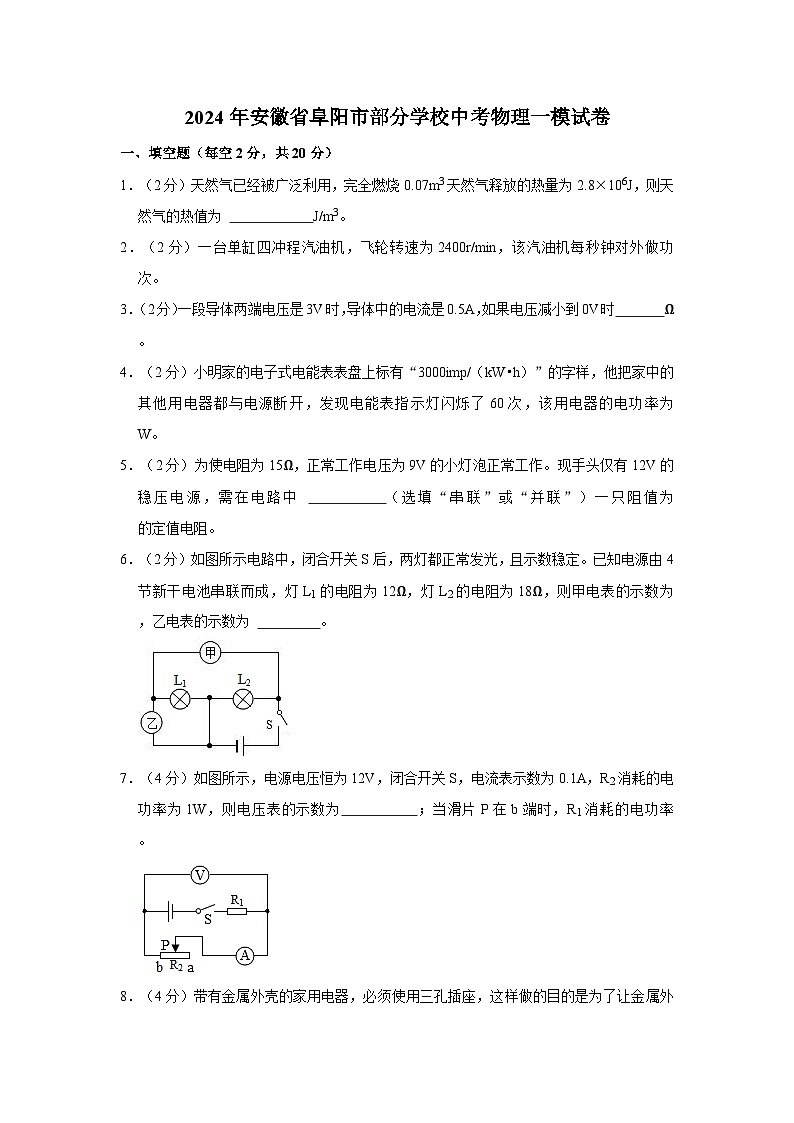

2024年安徽省阜阳市部分学校中考物理一模试卷
展开
这是一份2024年安徽省阜阳市部分学校中考物理一模试卷，共18页。试卷主要包含了填空题，选择题，实验和作图题等内容，欢迎下载使用。
1．（2分）天然气已经被广泛利用，完全燃烧0.07m3天然气释放的热量为2.8×106J，则天然气的热值为 J/m3。
2．（2分）一台单缸四冲程汽油机，飞轮转速为2400r/min，该汽油机每秒钟对外做功 次。
3．（2分）一段导体两端电压是3V时，导体中的电流是0.5A，如果电压减小到0V时 Ω。
4．（2分）小明家的电子式电能表表盘上标有“3000imp/（kW•h）”的字样，他把家中的其他用电器都与电源断开，发现电能表指示灯闪烁了60次，该用电器的电功率为 W。
5．（2分）为使电阻为15Ω，正常工作电压为9V的小灯泡正常工作。现手头仅有12V的稳压电源，需在电路中 （选填“串联”或“并联”）一只阻值为 的定值电阻。
6．（2分）如图所示电路中，闭合开关S后，两灯都正常发光，且示数稳定。已知电源由4节新干电池串联而成，灯L1的电阻为12Ω，灯L2的电阻为18Ω，则甲电表的示数为 ，乙电表的示数为 。
7．（4分）如图所示，电源电压恒为12V，闭合开关S，电流表示数为0.1A，R2消耗的电功率为1W，则电压表的示数为 ；当滑片P在b端时，R1消耗的电功率 。
8．（4分）带有金属外壳的家用电器，必须使用三孔插座，这样做的目的是为了让金属外壳与 相连；如图所示，闭合开关S后，且保险丝没有熔断，用测电笔测试灯头的两端C、D，再用测电笔测试B处氖管不发光，若电路中只有一处故障 。
二、选择题（每题2分，共14分）
9．（2分）两个定值电阻，甲标有“16Ω，1.5A”乙标有“22Ω，则该串联电路两端允许加的最高电压是（ ）
A．57VB．41VC．35VD．19V
10．（2分）如图所示，电源电压恒定不变，当S闭合后，下列说法正确的是（ ）
A．灯泡亮度不变，电压表示数变大
B．灯泡变亮，电压表示数变大
C．灯泡变暗，电压表示数变小
D．灯泡变暗，电压表示数变大
11．（2分）如图所示的电路，电压表测量的电压是（ ）
A．灯L1两端的电压B．灯L2两端的电压
C．灯L1和L2的总电压D．电源的电压

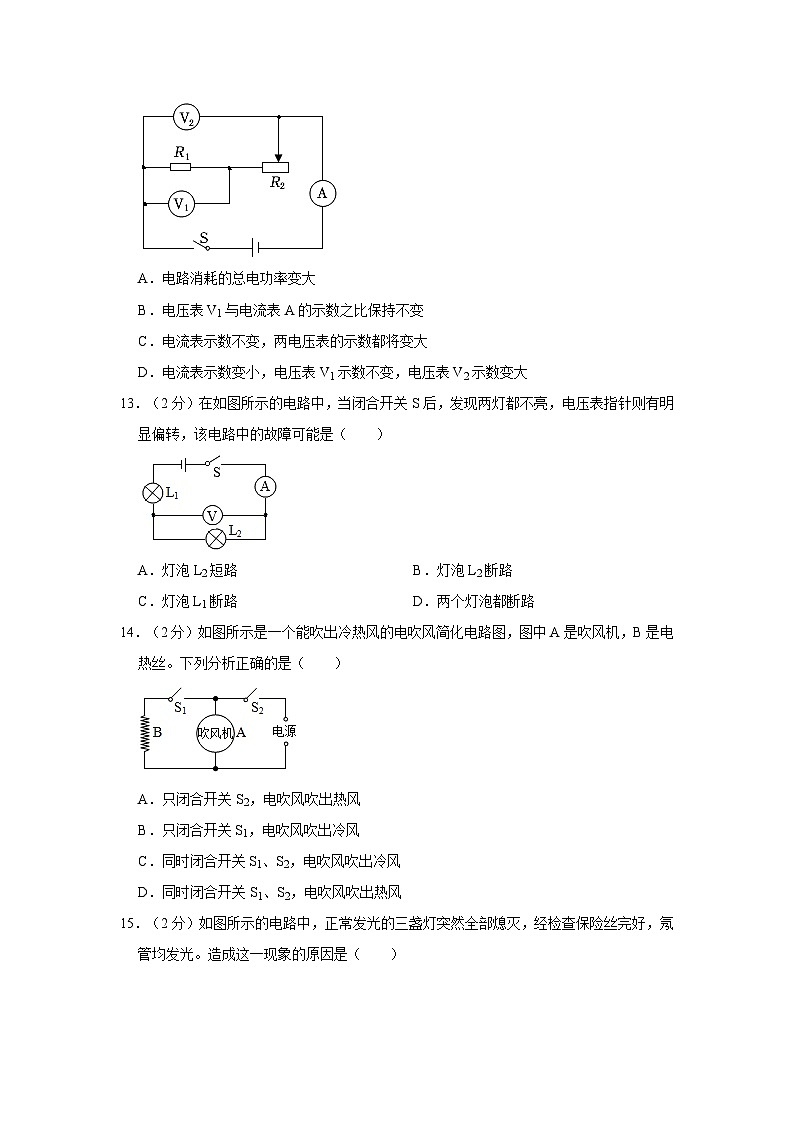

12．（2分）如图所示的电路，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，如果将滑片向右缓慢移动时，下列说法中正确的是（ ）
A．电路消耗的总电功率变大
B．电压表V1与电流表A的示数之比保持不变
C．电流表示数不变，两电压表的示数都将变大
D．电流表示数变小，电压表V1示数不变，电压表V2示数变大
13．（2分）在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电压表指针则有明显偏转，该电路中的故障可能是（ ）
A．灯泡L2短路B．灯泡L2断路
C．灯泡L1断路D．两个灯泡都断路
14．（2分）如图所示是一个能吹出冷热风的电吹风简化电路图，图中A是吹风机，B是电热丝。下列分析正确的是（ ）
A．只闭合开关S2，电吹风吹出热风
B．只闭合开关S1，电吹风吹出冷风
C．同时闭合开关S1、S2，电吹风吹出冷风
D．同时闭合开关S1、S2，电吹风吹出热风
15．（2分）如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，氖管均发光。造成这一现象的原因是（ ）
A．插座发生短路了B．进户的火线断了
C．进户的零线断了D．某盏电灯的灯丝断了
三、实验和作图题（第16题2分，第17题8分，第18题10分，共20分）
16．（2分）请按照安全用电原则将图所示的三孔插座和带开关的灯泡正确连入电路。
17．（8分）小明在做“用伏安法测量某定值电阻R的阻值”的实验中：
（1）请你按照图甲所示的电路图，以笔画线代替导线，将图乙小明未连接好的电路连接完整。
（2）实验前，为保护电路，滑动变阻器的滑片应置于 端（填“A”或“B”）。
（3）闭合开关，移动滑动变阻器滑片P，发现电压表始终无示数，其原因可能是 （填符号）。
A．滑动变阻器断路
B．R断路
C．R短路
（4）通常情况下要进行多次测量并取平均值，其目的是为了 。
18．（10分）在测定额定电压为3.8V的小灯泡（电阻大约为10Ω）额定功率的实验中，小明连接了如图甲所示的电路
（1）请将实物电路连接完整（要求：滑动变阻器的滑片向左移动时小灯变亮）。
（2）若有A（5Ω 1A）、B（10Ω 0.5A）和C（15Ω 0.2A），则应该选择变阻器 （填“A”、“B”或“C”）连入电路，才保证实验顺利进行。
（3）在实验中，若电压表示数为2V，为了能测量小灯泡的额定功率 （填“A”或“B”）端移动，当电压表的示数为3.8V时小灯泡正常发光，此时电流表示数如图乙所示 W。
（4）小明根据测量小灯泡实际功率的多组实验数据，作出了I﹣U图象，如图丙所示。结果发现图象不是直线，这是因为 。
（5）如果电压表的“0～15V”大量程坏了，“0～3V”小量程还可以使用，能继续完成实验吗？如果可以 。
三、计算题（第19题4分，第20题5分，第21题7分）
19．（4分）一个能装水100L的太阳能晒水箱，其接收太阳能的面积为2m2，该晒水箱接受的太阳辐射能力为E＝3.2×106J/（h•m2）。求：
（1）如果每天接收太阳能的时间为8h，则该晒水箱每天可以接收多少焦的太阳能？
（2）由于热量的散失等原因，水的吸热效率只有42%。那么，该晒水箱一天吸收的太阳能可使100L的水从20℃升高到多少℃？（ρ水＝1.0×l03kg/m3）
20．（5分）在如图所示的电路中，电源电压恒为8V，滑动变阻器R2上标有“20Ω，2A”字样，闭合开关S后，电压表的示数为2V。求：
（1）电阻R1的阻值；
（2）当滑片P移动至最左端时，100s电路中的电流所做的功。
21．（7分）如图甲，电源电压恒定，灯泡L上标有“3V”的字样，滑动变阻器R1上标有“50Ω 1A”，定值电阻R2为15Ω，电流表量程为0～3A。当闭合开关S2，断开开关S1、S3时，灯泡L正常发光。
求：
（1）灯泡L正常发光时的电阻和电源电压。
（2）当闭合S3，断开S1、S2时，调节滑动变阻器的滑片P使灯泡L消耗的功率为0.45W，求滑动变阻器10s内消耗的电能。
参考答案与试题解析
一、填空题（每空2分，共20分）
1．（2分）天然气已经被广泛利用，完全燃烧0.07m3天然气释放的热量为2.8×106J，则天然气的热值为 4×107 J/m3。
【解答】解：由燃料的放热公式Q＝mq可知，天然气的热值为：q＝＝7J/kg。
故答案为：8×107。
2．（2分）一台单缸四冲程汽油机，飞轮转速为2400r/min，该汽油机每秒钟对外做功 20 次。
【解答】解：（1）汽油机的转速为2400r/min，说明1s内汽油机曲轴的转动次数等于40，曲轴转动两周，1s内曲轴转动40次。
故答案为：20。
3．（2分）一段导体两端电压是3V时，导体中的电流是0.5A，如果电压减小到0V时 6 Ω。
【解答】解：由I＝可得＝＝6Ω；
因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，
所以，如果电压减小到0时。
故答案为：4。
4．（2分）小明家的电子式电能表表盘上标有“3000imp/（kW•h）”的字样，他把家中的其他用电器都与电源断开，发现电能表指示灯闪烁了60次，该用电器的电功率为 400 W。
【解答】解：因为电路中每消耗1kW•h的电能，指示灯闪烁3000次；
所以当指示灯闪烁60次时，
该用电器消耗的电能为：W＝＝0.02kW•h；
用电器的额定功率为：P＝＝＝0.4kW＝400W；
故答案为：400。
5．（2分）为使电阻为15Ω，正常工作电压为9V的小灯泡正常工作。现手头仅有12V的稳压电源，需在电路中 串联 （选填“串联”或“并联”）一只阻值为 5Ω 的定值电阻。
【解答】解：（1）由I＝可知，通过小灯泡的电流：IL＝＝＝0.2A，
（2）根据串联分压，需要串联一个电阻，通过定值电阻R的电流：IR＝IL＝0.6A，
由串联电路电压规律可得，定值电阻R两端的电压：UR＝U﹣UL＝12V﹣7V＝3V；
根据欧姆定律可知，定值电阻的阻值：
R＝＝＝5Ω。
故答案为：串联；6Ω。
6．（2分）如图所示电路中，闭合开关S后，两灯都正常发光，且示数稳定。已知电源由4节新干电池串联而成，灯L1的电阻为12Ω，灯L2的电阻为18Ω，则甲电表的示数为 0.5A ，乙电表的示数为 6V 。
【解答】解：由电路图可知，甲为电压表时1被断路；乙为电流表时，L1被短路，则甲电表为电流表，因此两灯泡并联，甲电流表测L3支路的电流；
已知电源由4节新干电池串联而成，则电源电压（电压表的示数）：U＝4×3.5V＝6V；
因并联电路中各支路两端的电压相等，所以7＝＝＝8.5A。
故答案为：0.6A；6V。
7．（4分）如图所示，电源电压恒为12V，闭合开关S，电流表示数为0.1A，R2消耗的电功率为1W，则电压表的示数为 10V ；当滑片P在b端时，R1消耗的电功率 7.2W 。
【解答】解：由图知，两电阻串联2的电压，电流表测电路中的电流，
当滑片P在a端时，滑动变阻器接入电路的电阻最大，R2消耗的电功率为6W，
由P＝UI可得R2两端的电压为：U2a＝＝＝10V，
串联电路各处电流相等，根据P＝UI＝2a＝＝＝100Ω；
串联电路总电压等于各部分电压之和，所以R3两端的电压：U1a＝U﹣U2a＝12V﹣10V＝2V，
由I＝得，R1＝＝＝20Ω；
P滑到b端时，变阻器连入电路中的电阻为41的简单电路；
由欧姆定律可得电路中的电流为Ib＝＝＝6.6A，
R1消耗的电功率为：P＝UIb＝12V×6.6A＝7.4W。
故答案为：10V； 7.2W。
8．（4分）带有金属外壳的家用电器，必须使用三孔插座，这样做的目的是为了让金属外壳与 大地 相连；如图所示，闭合开关S后，且保险丝没有熔断，用测电笔测试灯头的两端C、D，再用测电笔测试B处氖管不发光，若电路中只有一处故障 BD段某处断路 。
【解答】解：
①有金属外壳的用电器，必须使用三孔插座，能避免用电器的金属外壳漏电时发生触电事故；
②闭合开关S后，电灯L不亮，则电路中电流过大会把保险丝烧断，所以没有出现短路故障；
用测电笔测试灯头的两端C、D，这两处都能使测电笔的氖管发光、D两处都能与火线连通、CD间都没有断路；
当用测电笔测试B处氖管不发光，说明零线是正常的。
故答案为：大地；BD段某处断路。
二、选择题（每题2分，共14分）
9．（2分）两个定值电阻，甲标有“16Ω，1.5A”乙标有“22Ω，则该串联电路两端允许加的最高电压是（ ）
A．57VB．41VC．35VD．19V
【解答】解：串联电路中电流处处相等，从题意可知，当把它们串联接入电路时，
则根据欧姆定律可知此时电路中的最大电压为：
U＝IR＝（16Ω+22Ω）×0.5A＝19V；
故选：D。
10．（2分）如图所示，电源电压恒定不变，当S闭合后，下列说法正确的是（ ）
A．灯泡亮度不变，电压表示数变大
B．灯泡变亮，电压表示数变大
C．灯泡变暗，电压表示数变小
D．灯泡变暗，电压表示数变大
【解答】解：当滑片向右移动的过程中，滑动变阻器的电阻增大，电路电流变小，小灯泡两端的电压变小，故所测的滑动变阻器电压就会变大。
故选：D。
11．（2分）如图所示的电路，电压表测量的电压是（ ）
A．灯L1两端的电压B．灯L2两端的电压
C．灯L1和L2的总电压D．电源的电压
【解答】解：在图中，电压表把电路分为两部分：①L1和电源；②L2；因为L5和电源在一起了，所以它测量的是不包括电源的L2的电压。
故选：B。
12．（2分）如图所示的电路，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，如果将滑片向右缓慢移动时，下列说法中正确的是（ ）
A．电路消耗的总电功率变大
B．电压表V1与电流表A的示数之比保持不变
C．电流表示数不变，两电压表的示数都将变大
D．电流表示数变小，电压表V1示数不变，电压表V2示数变大
【解答】解：由电路图可知，R1与R2串联，电压表V8测R1两端的电压，电压表V2测电源两端的电压，电流表测电路中的电流。
因电源电压保持不变，
所以，滑片移动时8的示数不变，
当R2的滑片向右滑动时，接入电路中的电阻变大，
由I＝可知，即电流表的示数变小，
由U＝IR可知，R1两端的电压变小，即电压表V3的示数变小，故CD错误；
由R＝可知1与电流表的示数之比等于R1的阻值，则其比值不变；
由P＝UI可知，电路消耗的总功率变小。
故选：B。
13．（2分）在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电压表指针则有明显偏转，该电路中的故障可能是（ ）
A．灯泡L2短路B．灯泡L2断路
C．灯泡L1断路D．两个灯泡都断路
【解答】解：∵开关闭合两灯均不亮，
∴电路中有开路，
∵电压表有示数，
∴电压表的正负接线柱到电源正负极的连接是连通的，L1没有断路，
∴L2断路。
故选：B。
14．（2分）如图所示是一个能吹出冷热风的电吹风简化电路图，图中A是吹风机，B是电热丝。下列分析正确的是（ ）
A．只闭合开关S2，电吹风吹出热风
B．只闭合开关S1，电吹风吹出冷风
C．同时闭合开关S1、S2，电吹风吹出冷风
D．同时闭合开关S1、S2，电吹风吹出热风
【解答】解：开关S2在干路上，S1在B所在的支路。
A、只闭合开关S3时，电热丝所在支路的开关是断开的，只有吹风机接入电路，故A错误；
B、此时干路开关S2是断开的，电路没有接通，故B错误；
C、同时闭合开关S1、S8时，电热丝与吹风机并联接入电路，吹出热风，D正确。
故选：D。
15．（2分）如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，氖管均发光。造成这一现象的原因是（ ）
A．插座发生短路了B．进户的火线断了
C．进户的零线断了D．某盏电灯的灯丝断了
【解答】解：A、如果插座处发生短路，故A不符合题意；
B、进户火线如果断了，故B不符合题意；
C、试电笔能亮，而零线上本该不亮，说明是进户线的零线开路了，故C符合题意；
D、因各灯并联，某个电灯的灯丝烧断了，故D不符合题意。
故选：C。
三、实验和作图题（第16题2分，第17题8分，第18题10分，共20分）
16．（2分）请按照安全用电原则将图所示的三孔插座和带开关的灯泡正确连入电路。
【解答】解：灯泡接法：为了安全，控制灯泡的开关要接在火线与灯泡之间；
三孔插座的接法：上孔接地线、左孔接零线，如图所示：
17．（8分）小明在做“用伏安法测量某定值电阻R的阻值”的实验中：
（1）请你按照图甲所示的电路图，以笔画线代替导线，将图乙小明未连接好的电路连接完整。
（2）实验前，为保护电路，滑动变阻器的滑片应置于 B 端（填“A”或“B”）。
（3）闭合开关，移动滑动变阻器滑片P，发现电压表始终无示数，其原因可能是 C （填符号）。
A．滑动变阻器断路
B．R断路
C．R短路
（4）通常情况下要进行多次测量并取平均值，其目的是为了 减小误差 。
【解答】解：（1）由图可知：电压电压为4.5V；电压表的量程为5﹣15V，电阻与滑动变阻器串联，如图所示：
（2）实验前，为保护电路，结合实物图可知；
（3）闭合开关，移动滑动变阻器滑片P，发现电压表始终无示数，说明R被短路；
（4）要多次测量定值电阻的阻值并取平均值，其目的是为了减小误差。
故答案为：（1）如图所示；（2）B；（4）减小误差。
18．（10分）在测定额定电压为3.8V的小灯泡（电阻大约为10Ω）额定功率的实验中，小明连接了如图甲所示的电路
（1）请将实物电路连接完整（要求：滑动变阻器的滑片向左移动时小灯变亮）。
（2）若有A（5Ω 1A）、B（10Ω 0.5A）和C（15Ω 0.2A），则应该选择变阻器 B （填“A”、“B”或“C”）连入电路，才保证实验顺利进行。
（3）在实验中，若电压表示数为2V，为了能测量小灯泡的额定功率 A （填“A”或“B”）端移动，当电压表的示数为3.8V时小灯泡正常发光，此时电流表示数如图乙所示 1.52 W。
（4）小明根据测量小灯泡实际功率的多组实验数据，作出了I﹣U图象，如图丙所示。结果发现图象不是直线，这是因为 灯丝电阻随温度的升高而增大 。
（5）如果电压表的“0～15V”大量程坏了，“0～3V”小量程还可以使用，能继续完成实验吗？如果可以 能；将电压表并联接在滑动变阻器两端，调节滑动变阻器直到电压表示数为2.2V时，小灯泡的电压即为3.8V，读出电流表的示数即小灯泡的额定电流，算出额定功率。 。
【解答】解：（1）小灯泡电阻大约为10Ω，小灯泡正常发光时的电流约为I＝＝，电流表应选4～0.6A量程与灯泡串联；
动变阻器的滑片向左移动时小灯变亮，说明电路中电流变大，并与灯泡串联
（2）由上知，灯泡正常发光时电路电流约为I＝3.38A＞0.2A，
此时滑动变阻器两端电压U滑＝U总﹣U＝8V﹣3.8V＝4.2V，
由I＝得此时滑动变阻器接入电路的阻值R滑＝＝≈5.2Ω＞5Ω，应选滑动变阻器B；
（3）电压表示数为2V，灯泡电压低于额定电压3.5V，应向A移动滑动变阻器滑片，减小滑动变阻器分得电压，当电压表示数等于灯泡额定电压3.3V时；
由图乙知，电流表量程0～0.8A，正常小灯泡发光时读数为0.4A，
所以灯泡的额定功率P＝UI＝5.8V×0.4A＝1.52W；
（4）图线弯曲说明小灯泡的电流与其两端的电压不成正比，即灯泡的电阻值是变化的，这是因为灯泡两端电压越大，灯泡的实际功率越大，电阻越大，所以图线不是直线；
（5）电压表0～15V量程损坏，灯泡正常发光时滑动变阻器两端电压等于8V﹣3.8V＝4.2V，调节滑动变阻器直到电压表示数为2.4V时，读出电流表的示数即小灯泡的额定电流。
故答案为：（1）见上图；（2）B；3.8；（4）灯丝电阻随温度的升高而增大，调节滑动变阻器直到电压表示数为4.2V时，读出电流表的示数即小灯泡的额定电流。
三、计算题（第19题4分，第20题5分，第21题7分）
19．（4分）一个能装水100L的太阳能晒水箱，其接收太阳能的面积为2m2，该晒水箱接受的太阳辐射能力为E＝3.2×106J/（h•m2）。求：
（1）如果每天接收太阳能的时间为8h，则该晒水箱每天可以接收多少焦的太阳能？
（2）由于热量的散失等原因，水的吸热效率只有42%。那么，该晒水箱一天吸收的太阳能可使100L的水从20℃升高到多少℃？（ρ水＝1.0×l03kg/m3）
【解答】解：（1）由题意可得，该晒水箱每天可以接收的太阳能为：
Q＝EtS＝3.2×102J/（h•m2）×8h×7m2＝5.12×107J；
（2）由ρ＝可得水＝ρV＝1.0×105kg/m3×100×10﹣3m5＝100kg，
由η＝×100%得
Q吸＝ηQ＝42%×5.12×107J＝3.1504×107J，
由Q吸＝cm（t﹣t0）得，水的末温：
t＝t2+＝20℃+。
答：（1）该晒水箱每天可以接收5.12×107J的太阳能；
（2）该晒水箱一天吸收的太阳能可使100L的水从20℃升高到71.5℃。
20．（5分）在如图所示的电路中，电源电压恒为8V，滑动变阻器R2上标有“20Ω，2A”字样，闭合开关S后，电压表的示数为2V。求：
（1）电阻R1的阻值；
（2）当滑片P移动至最左端时，100s电路中的电流所做的功。
【解答】解：由电路图可知，电阻R1与滑动变阻器R2串联，电压表测R7两端的电压，电流表测电路中的电流。
（1）根据串联电路的总电压等于各分电阻两端的电压之和可得：
U1＝U﹣U2＝7V﹣2V＝6V；
电由I＝可得：
R6＝＝＝30Ω；
（2）当滑片P移动至最左端时，滑动变阻器的阻值完全接入电路中，
则总电阻R＝R1+R4＝20Ω+30Ω＝50Ω；
100s电路中的电流所做的功W＝t＝。
答：（1）电阻R1的阻值为30Ω；
（2）当滑片P移动至最左端时，100s电路中的电流所做的功为128J。
21．（7分）如图甲，电源电压恒定，灯泡L上标有“3V”的字样，滑动变阻器R1上标有“50Ω 1A”，定值电阻R2为15Ω，电流表量程为0～3A。当闭合开关S2，断开开关S1、S3时，灯泡L正常发光。
求：
（1）灯泡L正常发光时的电阻和电源电压。
（2）当闭合S3，断开S1、S2时，调节滑动变阻器的滑片P使灯泡L消耗的功率为0.45W，求滑动变阻器10s内消耗的电能。
【解答】解：（1）由图乙知，当灯泡两端的电压为3V时，由欧姆定律可得泡L正常发光时的电阻为：
RL＝＝＝7.5Ω；
根据电路图可知，闭合开关S2，断开开关S1、S2时，灯泡与R2串联，电流表A测量电路电流；
因灯泡正常发光，所以电路中的电流：I＝IL＝0.5A，
由I＝可得2两端电压：U2＝IR8＝0.4A×15Ω＝5V，
因串联电路两端电压等于各部分电压之和，所以电源电压：U＝UL+U2＝3V+5V＝9V；
（2）当闭合开关S3，断开开关S7、S2时，灯泡与变阻器R1串联，
根据图象可知：灯泡两端的电压为6.5V，通过灯泡的电流为0.4A时，
根据因串联电路中各处的电流相等，则电路中电流：I′＝IL′＝0.3A，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压：
U5＝U﹣UL′＝9V﹣1.2V＝7.5V，
滑动变阻器10s内消耗的电能：
W3＝U1I′t＝7.7V×0.3A×10s＝22.8J。
答：（1）灯泡L正常发光时的电阻和电源电压分别为7.5Ω、8V；
（2）滑动变阻器10s内消耗的电能为22.5J。
1．（2分）天然气已经被广泛利用，完全燃烧0.07m3天然气释放的热量为2.8×106J，则天然气的热值为 J/m3。
2．（2分）一台单缸四冲程汽油机，飞轮转速为2400r/min，该汽油机每秒钟对外做功 次。
3．（2分）一段导体两端电压是3V时，导体中的电流是0.5A，如果电压减小到0V时 Ω。
4．（2分）小明家的电子式电能表表盘上标有“3000imp/（kW•h）”的字样，他把家中的其他用电器都与电源断开，发现电能表指示灯闪烁了60次，该用电器的电功率为 W。
5．（2分）为使电阻为15Ω，正常工作电压为9V的小灯泡正常工作。现手头仅有12V的稳压电源，需在电路中 （选填“串联”或“并联”）一只阻值为 的定值电阻。
6．（2分）如图所示电路中，闭合开关S后，两灯都正常发光，且示数稳定。已知电源由4节新干电池串联而成，灯L1的电阻为12Ω，灯L2的电阻为18Ω，则甲电表的示数为 ，乙电表的示数为 。
7．（4分）如图所示，电源电压恒为12V，闭合开关S，电流表示数为0.1A，R2消耗的电功率为1W，则电压表的示数为 ；当滑片P在b端时，R1消耗的电功率 。
8．（4分）带有金属外壳的家用电器，必须使用三孔插座，这样做的目的是为了让金属外壳与 相连；如图所示，闭合开关S后，且保险丝没有熔断，用测电笔测试灯头的两端C、D，再用测电笔测试B处氖管不发光，若电路中只有一处故障 。
二、选择题（每题2分，共14分）
9．（2分）两个定值电阻，甲标有“16Ω，1.5A”乙标有“22Ω，则该串联电路两端允许加的最高电压是（ ）
A．57VB．41VC．35VD．19V
10．（2分）如图所示，电源电压恒定不变，当S闭合后，下列说法正确的是（ ）
A．灯泡亮度不变，电压表示数变大
B．灯泡变亮，电压表示数变大
C．灯泡变暗，电压表示数变小
D．灯泡变暗，电压表示数变大
11．（2分）如图所示的电路，电压表测量的电压是（ ）
A．灯L1两端的电压B．灯L2两端的电压
C．灯L1和L2的总电压D．电源的电压
12．（2分）如图所示的电路，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，如果将滑片向右缓慢移动时，下列说法中正确的是（ ）
A．电路消耗的总电功率变大
B．电压表V1与电流表A的示数之比保持不变
C．电流表示数不变，两电压表的示数都将变大
D．电流表示数变小，电压表V1示数不变，电压表V2示数变大
13．（2分）在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电压表指针则有明显偏转，该电路中的故障可能是（ ）
A．灯泡L2短路B．灯泡L2断路
C．灯泡L1断路D．两个灯泡都断路
14．（2分）如图所示是一个能吹出冷热风的电吹风简化电路图，图中A是吹风机，B是电热丝。下列分析正确的是（ ）
A．只闭合开关S2，电吹风吹出热风
B．只闭合开关S1，电吹风吹出冷风
C．同时闭合开关S1、S2，电吹风吹出冷风
D．同时闭合开关S1、S2，电吹风吹出热风
15．（2分）如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，氖管均发光。造成这一现象的原因是（ ）
A．插座发生短路了B．进户的火线断了
C．进户的零线断了D．某盏电灯的灯丝断了
三、实验和作图题（第16题2分，第17题8分，第18题10分，共20分）
16．（2分）请按照安全用电原则将图所示的三孔插座和带开关的灯泡正确连入电路。
17．（8分）小明在做“用伏安法测量某定值电阻R的阻值”的实验中：
（1）请你按照图甲所示的电路图，以笔画线代替导线，将图乙小明未连接好的电路连接完整。
（2）实验前，为保护电路，滑动变阻器的滑片应置于 端（填“A”或“B”）。
（3）闭合开关，移动滑动变阻器滑片P，发现电压表始终无示数，其原因可能是 （填符号）。
A．滑动变阻器断路
B．R断路
C．R短路
（4）通常情况下要进行多次测量并取平均值，其目的是为了 。
18．（10分）在测定额定电压为3.8V的小灯泡（电阻大约为10Ω）额定功率的实验中，小明连接了如图甲所示的电路
（1）请将实物电路连接完整（要求：滑动变阻器的滑片向左移动时小灯变亮）。
（2）若有A（5Ω 1A）、B（10Ω 0.5A）和C（15Ω 0.2A），则应该选择变阻器 （填“A”、“B”或“C”）连入电路，才保证实验顺利进行。
（3）在实验中，若电压表示数为2V，为了能测量小灯泡的额定功率 （填“A”或“B”）端移动，当电压表的示数为3.8V时小灯泡正常发光，此时电流表示数如图乙所示 W。
（4）小明根据测量小灯泡实际功率的多组实验数据，作出了I﹣U图象，如图丙所示。结果发现图象不是直线，这是因为 。
（5）如果电压表的“0～15V”大量程坏了，“0～3V”小量程还可以使用，能继续完成实验吗？如果可以 。
三、计算题（第19题4分，第20题5分，第21题7分）
19．（4分）一个能装水100L的太阳能晒水箱，其接收太阳能的面积为2m2，该晒水箱接受的太阳辐射能力为E＝3.2×106J/（h•m2）。求：
（1）如果每天接收太阳能的时间为8h，则该晒水箱每天可以接收多少焦的太阳能？
（2）由于热量的散失等原因，水的吸热效率只有42%。那么，该晒水箱一天吸收的太阳能可使100L的水从20℃升高到多少℃？（ρ水＝1.0×l03kg/m3）
20．（5分）在如图所示的电路中，电源电压恒为8V，滑动变阻器R2上标有“20Ω，2A”字样，闭合开关S后，电压表的示数为2V。求：
（1）电阻R1的阻值；
（2）当滑片P移动至最左端时，100s电路中的电流所做的功。
21．（7分）如图甲，电源电压恒定，灯泡L上标有“3V”的字样，滑动变阻器R1上标有“50Ω 1A”，定值电阻R2为15Ω，电流表量程为0～3A。当闭合开关S2，断开开关S1、S3时，灯泡L正常发光。
求：
（1）灯泡L正常发光时的电阻和电源电压。
（2）当闭合S3，断开S1、S2时，调节滑动变阻器的滑片P使灯泡L消耗的功率为0.45W，求滑动变阻器10s内消耗的电能。
参考答案与试题解析
一、填空题（每空2分，共20分）
1．（2分）天然气已经被广泛利用，完全燃烧0.07m3天然气释放的热量为2.8×106J，则天然气的热值为 4×107 J/m3。
【解答】解：由燃料的放热公式Q＝mq可知，天然气的热值为：q＝＝7J/kg。
故答案为：8×107。
2．（2分）一台单缸四冲程汽油机，飞轮转速为2400r/min，该汽油机每秒钟对外做功 20 次。
【解答】解：（1）汽油机的转速为2400r/min，说明1s内汽油机曲轴的转动次数等于40，曲轴转动两周，1s内曲轴转动40次。
故答案为：20。
3．（2分）一段导体两端电压是3V时，导体中的电流是0.5A，如果电压减小到0V时 6 Ω。
【解答】解：由I＝可得＝＝6Ω；
因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，
所以，如果电压减小到0时。
故答案为：4。
4．（2分）小明家的电子式电能表表盘上标有“3000imp/（kW•h）”的字样，他把家中的其他用电器都与电源断开，发现电能表指示灯闪烁了60次，该用电器的电功率为 400 W。
【解答】解：因为电路中每消耗1kW•h的电能，指示灯闪烁3000次；
所以当指示灯闪烁60次时，
该用电器消耗的电能为：W＝＝0.02kW•h；
用电器的额定功率为：P＝＝＝0.4kW＝400W；
故答案为：400。
5．（2分）为使电阻为15Ω，正常工作电压为9V的小灯泡正常工作。现手头仅有12V的稳压电源，需在电路中 串联 （选填“串联”或“并联”）一只阻值为 5Ω 的定值电阻。
【解答】解：（1）由I＝可知，通过小灯泡的电流：IL＝＝＝0.2A，
（2）根据串联分压，需要串联一个电阻，通过定值电阻R的电流：IR＝IL＝0.6A，
由串联电路电压规律可得，定值电阻R两端的电压：UR＝U﹣UL＝12V﹣7V＝3V；
根据欧姆定律可知，定值电阻的阻值：
R＝＝＝5Ω。
故答案为：串联；6Ω。
6．（2分）如图所示电路中，闭合开关S后，两灯都正常发光，且示数稳定。已知电源由4节新干电池串联而成，灯L1的电阻为12Ω，灯L2的电阻为18Ω，则甲电表的示数为 0.5A ，乙电表的示数为 6V 。
【解答】解：由电路图可知，甲为电压表时1被断路；乙为电流表时，L1被短路，则甲电表为电流表，因此两灯泡并联，甲电流表测L3支路的电流；
已知电源由4节新干电池串联而成，则电源电压（电压表的示数）：U＝4×3.5V＝6V；
因并联电路中各支路两端的电压相等，所以7＝＝＝8.5A。
故答案为：0.6A；6V。
7．（4分）如图所示，电源电压恒为12V，闭合开关S，电流表示数为0.1A，R2消耗的电功率为1W，则电压表的示数为 10V ；当滑片P在b端时，R1消耗的电功率 7.2W 。
【解答】解：由图知，两电阻串联2的电压，电流表测电路中的电流，
当滑片P在a端时，滑动变阻器接入电路的电阻最大，R2消耗的电功率为6W，
由P＝UI可得R2两端的电压为：U2a＝＝＝10V，
串联电路各处电流相等，根据P＝UI＝2a＝＝＝100Ω；
串联电路总电压等于各部分电压之和，所以R3两端的电压：U1a＝U﹣U2a＝12V﹣10V＝2V，
由I＝得，R1＝＝＝20Ω；
P滑到b端时，变阻器连入电路中的电阻为41的简单电路；
由欧姆定律可得电路中的电流为Ib＝＝＝6.6A，
R1消耗的电功率为：P＝UIb＝12V×6.6A＝7.4W。
故答案为：10V； 7.2W。
8．（4分）带有金属外壳的家用电器，必须使用三孔插座，这样做的目的是为了让金属外壳与 大地 相连；如图所示，闭合开关S后，且保险丝没有熔断，用测电笔测试灯头的两端C、D，再用测电笔测试B处氖管不发光，若电路中只有一处故障 BD段某处断路 。
【解答】解：
①有金属外壳的用电器，必须使用三孔插座，能避免用电器的金属外壳漏电时发生触电事故；
②闭合开关S后，电灯L不亮，则电路中电流过大会把保险丝烧断，所以没有出现短路故障；
用测电笔测试灯头的两端C、D，这两处都能使测电笔的氖管发光、D两处都能与火线连通、CD间都没有断路；
当用测电笔测试B处氖管不发光，说明零线是正常的。
故答案为：大地；BD段某处断路。
二、选择题（每题2分，共14分）
9．（2分）两个定值电阻，甲标有“16Ω，1.5A”乙标有“22Ω，则该串联电路两端允许加的最高电压是（ ）
A．57VB．41VC．35VD．19V
【解答】解：串联电路中电流处处相等，从题意可知，当把它们串联接入电路时，
则根据欧姆定律可知此时电路中的最大电压为：
U＝IR＝（16Ω+22Ω）×0.5A＝19V；
故选：D。
10．（2分）如图所示，电源电压恒定不变，当S闭合后，下列说法正确的是（ ）
A．灯泡亮度不变，电压表示数变大
B．灯泡变亮，电压表示数变大
C．灯泡变暗，电压表示数变小
D．灯泡变暗，电压表示数变大
【解答】解：当滑片向右移动的过程中，滑动变阻器的电阻增大，电路电流变小，小灯泡两端的电压变小，故所测的滑动变阻器电压就会变大。
故选：D。
11．（2分）如图所示的电路，电压表测量的电压是（ ）
A．灯L1两端的电压B．灯L2两端的电压
C．灯L1和L2的总电压D．电源的电压
【解答】解：在图中，电压表把电路分为两部分：①L1和电源；②L2；因为L5和电源在一起了，所以它测量的是不包括电源的L2的电压。
故选：B。
12．（2分）如图所示的电路，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，如果将滑片向右缓慢移动时，下列说法中正确的是（ ）
A．电路消耗的总电功率变大
B．电压表V1与电流表A的示数之比保持不变
C．电流表示数不变，两电压表的示数都将变大
D．电流表示数变小，电压表V1示数不变，电压表V2示数变大
【解答】解：由电路图可知，R1与R2串联，电压表V8测R1两端的电压，电压表V2测电源两端的电压，电流表测电路中的电流。
因电源电压保持不变，
所以，滑片移动时8的示数不变，
当R2的滑片向右滑动时，接入电路中的电阻变大，
由I＝可知，即电流表的示数变小，
由U＝IR可知，R1两端的电压变小，即电压表V3的示数变小，故CD错误；
由R＝可知1与电流表的示数之比等于R1的阻值，则其比值不变；
由P＝UI可知，电路消耗的总功率变小。
故选：B。
13．（2分）在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电压表指针则有明显偏转，该电路中的故障可能是（ ）
A．灯泡L2短路B．灯泡L2断路
C．灯泡L1断路D．两个灯泡都断路
【解答】解：∵开关闭合两灯均不亮，
∴电路中有开路，
∵电压表有示数，
∴电压表的正负接线柱到电源正负极的连接是连通的，L1没有断路，
∴L2断路。
故选：B。
14．（2分）如图所示是一个能吹出冷热风的电吹风简化电路图，图中A是吹风机，B是电热丝。下列分析正确的是（ ）
A．只闭合开关S2，电吹风吹出热风
B．只闭合开关S1，电吹风吹出冷风
C．同时闭合开关S1、S2，电吹风吹出冷风
D．同时闭合开关S1、S2，电吹风吹出热风
【解答】解：开关S2在干路上，S1在B所在的支路。
A、只闭合开关S3时，电热丝所在支路的开关是断开的，只有吹风机接入电路，故A错误；
B、此时干路开关S2是断开的，电路没有接通，故B错误；
C、同时闭合开关S1、S8时，电热丝与吹风机并联接入电路，吹出热风，D正确。
故选：D。
15．（2分）如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，氖管均发光。造成这一现象的原因是（ ）
A．插座发生短路了B．进户的火线断了
C．进户的零线断了D．某盏电灯的灯丝断了
【解答】解：A、如果插座处发生短路，故A不符合题意；
B、进户火线如果断了，故B不符合题意；
C、试电笔能亮，而零线上本该不亮，说明是进户线的零线开路了，故C符合题意；
D、因各灯并联，某个电灯的灯丝烧断了，故D不符合题意。
故选：C。
三、实验和作图题（第16题2分，第17题8分，第18题10分，共20分）
16．（2分）请按照安全用电原则将图所示的三孔插座和带开关的灯泡正确连入电路。
【解答】解：灯泡接法：为了安全，控制灯泡的开关要接在火线与灯泡之间；
三孔插座的接法：上孔接地线、左孔接零线，如图所示：
17．（8分）小明在做“用伏安法测量某定值电阻R的阻值”的实验中：
（1）请你按照图甲所示的电路图，以笔画线代替导线，将图乙小明未连接好的电路连接完整。
（2）实验前，为保护电路，滑动变阻器的滑片应置于 B 端（填“A”或“B”）。
（3）闭合开关，移动滑动变阻器滑片P，发现电压表始终无示数，其原因可能是 C （填符号）。
A．滑动变阻器断路
B．R断路
C．R短路
（4）通常情况下要进行多次测量并取平均值，其目的是为了 减小误差 。
【解答】解：（1）由图可知：电压电压为4.5V；电压表的量程为5﹣15V，电阻与滑动变阻器串联，如图所示：
（2）实验前，为保护电路，结合实物图可知；
（3）闭合开关，移动滑动变阻器滑片P，发现电压表始终无示数，说明R被短路；
（4）要多次测量定值电阻的阻值并取平均值，其目的是为了减小误差。
故答案为：（1）如图所示；（2）B；（4）减小误差。
18．（10分）在测定额定电压为3.8V的小灯泡（电阻大约为10Ω）额定功率的实验中，小明连接了如图甲所示的电路
（1）请将实物电路连接完整（要求：滑动变阻器的滑片向左移动时小灯变亮）。
（2）若有A（5Ω 1A）、B（10Ω 0.5A）和C（15Ω 0.2A），则应该选择变阻器 B （填“A”、“B”或“C”）连入电路，才保证实验顺利进行。
（3）在实验中，若电压表示数为2V，为了能测量小灯泡的额定功率 A （填“A”或“B”）端移动，当电压表的示数为3.8V时小灯泡正常发光，此时电流表示数如图乙所示 1.52 W。
（4）小明根据测量小灯泡实际功率的多组实验数据，作出了I﹣U图象，如图丙所示。结果发现图象不是直线，这是因为 灯丝电阻随温度的升高而增大 。
（5）如果电压表的“0～15V”大量程坏了，“0～3V”小量程还可以使用，能继续完成实验吗？如果可以 能；将电压表并联接在滑动变阻器两端，调节滑动变阻器直到电压表示数为2.2V时，小灯泡的电压即为3.8V，读出电流表的示数即小灯泡的额定电流，算出额定功率。 。
【解答】解：（1）小灯泡电阻大约为10Ω，小灯泡正常发光时的电流约为I＝＝，电流表应选4～0.6A量程与灯泡串联；
动变阻器的滑片向左移动时小灯变亮，说明电路中电流变大，并与灯泡串联
（2）由上知，灯泡正常发光时电路电流约为I＝3.38A＞0.2A，
此时滑动变阻器两端电压U滑＝U总﹣U＝8V﹣3.8V＝4.2V，
由I＝得此时滑动变阻器接入电路的阻值R滑＝＝≈5.2Ω＞5Ω，应选滑动变阻器B；
（3）电压表示数为2V，灯泡电压低于额定电压3.5V，应向A移动滑动变阻器滑片，减小滑动变阻器分得电压，当电压表示数等于灯泡额定电压3.3V时；
由图乙知，电流表量程0～0.8A，正常小灯泡发光时读数为0.4A，
所以灯泡的额定功率P＝UI＝5.8V×0.4A＝1.52W；
（4）图线弯曲说明小灯泡的电流与其两端的电压不成正比，即灯泡的电阻值是变化的，这是因为灯泡两端电压越大，灯泡的实际功率越大，电阻越大，所以图线不是直线；
（5）电压表0～15V量程损坏，灯泡正常发光时滑动变阻器两端电压等于8V﹣3.8V＝4.2V，调节滑动变阻器直到电压表示数为2.4V时，读出电流表的示数即小灯泡的额定电流。
故答案为：（1）见上图；（2）B；3.8；（4）灯丝电阻随温度的升高而增大，调节滑动变阻器直到电压表示数为4.2V时，读出电流表的示数即小灯泡的额定电流。
三、计算题（第19题4分，第20题5分，第21题7分）
19．（4分）一个能装水100L的太阳能晒水箱，其接收太阳能的面积为2m2，该晒水箱接受的太阳辐射能力为E＝3.2×106J/（h•m2）。求：
（1）如果每天接收太阳能的时间为8h，则该晒水箱每天可以接收多少焦的太阳能？
（2）由于热量的散失等原因，水的吸热效率只有42%。那么，该晒水箱一天吸收的太阳能可使100L的水从20℃升高到多少℃？（ρ水＝1.0×l03kg/m3）
【解答】解：（1）由题意可得，该晒水箱每天可以接收的太阳能为：
Q＝EtS＝3.2×102J/（h•m2）×8h×7m2＝5.12×107J；
（2）由ρ＝可得水＝ρV＝1.0×105kg/m3×100×10﹣3m5＝100kg，
由η＝×100%得
Q吸＝ηQ＝42%×5.12×107J＝3.1504×107J，
由Q吸＝cm（t﹣t0）得，水的末温：
t＝t2+＝20℃+。
答：（1）该晒水箱每天可以接收5.12×107J的太阳能；
（2）该晒水箱一天吸收的太阳能可使100L的水从20℃升高到71.5℃。
20．（5分）在如图所示的电路中，电源电压恒为8V，滑动变阻器R2上标有“20Ω，2A”字样，闭合开关S后，电压表的示数为2V。求：
（1）电阻R1的阻值；
（2）当滑片P移动至最左端时，100s电路中的电流所做的功。
【解答】解：由电路图可知，电阻R1与滑动变阻器R2串联，电压表测R7两端的电压，电流表测电路中的电流。
（1）根据串联电路的总电压等于各分电阻两端的电压之和可得：
U1＝U﹣U2＝7V﹣2V＝6V；
电由I＝可得：
R6＝＝＝30Ω；
（2）当滑片P移动至最左端时，滑动变阻器的阻值完全接入电路中，
则总电阻R＝R1+R4＝20Ω+30Ω＝50Ω；
100s电路中的电流所做的功W＝t＝。
答：（1）电阻R1的阻值为30Ω；
（2）当滑片P移动至最左端时，100s电路中的电流所做的功为128J。
21．（7分）如图甲，电源电压恒定，灯泡L上标有“3V”的字样，滑动变阻器R1上标有“50Ω 1A”，定值电阻R2为15Ω，电流表量程为0～3A。当闭合开关S2，断开开关S1、S3时，灯泡L正常发光。
求：
（1）灯泡L正常发光时的电阻和电源电压。
（2）当闭合S3，断开S1、S2时，调节滑动变阻器的滑片P使灯泡L消耗的功率为0.45W，求滑动变阻器10s内消耗的电能。
【解答】解：（1）由图乙知，当灯泡两端的电压为3V时，由欧姆定律可得泡L正常发光时的电阻为：
RL＝＝＝7.5Ω；
根据电路图可知，闭合开关S2，断开开关S1、S2时，灯泡与R2串联，电流表A测量电路电流；
因灯泡正常发光，所以电路中的电流：I＝IL＝0.5A，
由I＝可得2两端电压：U2＝IR8＝0.4A×15Ω＝5V，
因串联电路两端电压等于各部分电压之和，所以电源电压：U＝UL+U2＝3V+5V＝9V；
（2）当闭合开关S3，断开开关S7、S2时，灯泡与变阻器R1串联，
根据图象可知：灯泡两端的电压为6.5V，通过灯泡的电流为0.4A时，
根据因串联电路中各处的电流相等，则电路中电流：I′＝IL′＝0.3A，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压：
U5＝U﹣UL′＝9V﹣1.2V＝7.5V，
滑动变阻器10s内消耗的电能：
W3＝U1I′t＝7.7V×0.3A×10s＝22.8J。
答：（1）灯泡L正常发光时的电阻和电源电压分别为7.5Ω、8V；
（2）滑动变阻器10s内消耗的电能为22.5J。
相关试卷
2024年安徽省芜湖市鸠江区部分学校中考一模物理试题： 这是一份2024年安徽省芜湖市鸠江区部分学校中考一模物理试题，文件包含安徽省淮北五校联考2023-2024学年九年级下第一次月考3月物理试题文字版docx、安徽省淮北五校联考2023-2024学年九年级下第一次月考3月物理试题pdf、安徽省淮北五校联考2023-2024学年九年级下第一次月考3月物理参考答案pdf等3份试卷配套教学资源，其中试卷共12页， 欢迎下载使用。
2024年安徽省芜湖市鸠江区部分学校中考一模物理试题： 这是一份2024年安徽省芜湖市鸠江区部分学校中考一模物理试题，共4页。
安徽省阜阳市太和县中考物理一模试卷： 这是一份安徽省阜阳市太和县中考物理一模试卷，共6页。
