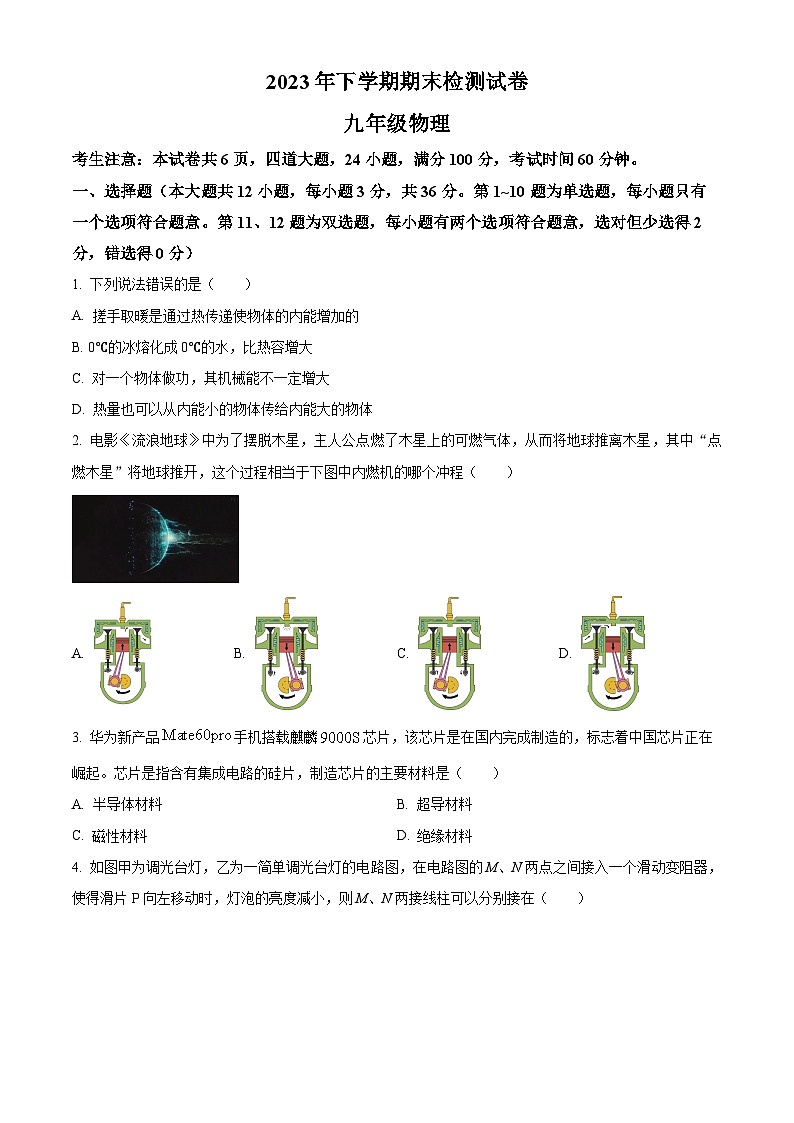

考生注意：本试卷共6页，四道大题，24小题，满分100分，考试时间60分钟。
一、选择题（本大题共12小题，每小题3分，共36分。第1~10题为单选题，每小题只有一个选项符合题意。第11、12题为双选题，每小题有两个选项符合题意，选对但少选得2分，错选得0分）
1. 下列说法错误的是（ ）
A. 搓手取暖是通过热传递使物体的内能增加的
B. 0℃的冰熔化成0℃的水，比热容增大
C. 对一个物体做功，其机械能不一定增大
D. 热量也可以从内能小的物体传给内能大的物体
2. 电影《流浪地球》中为了摆脱木星，主人公点燃了木星上的可燃气体，从而将地球推离木星，其中“点燃木星”将地球推开，这个过程相当于下图中内燃机的哪个冲程（ ）
A. B. C. D.

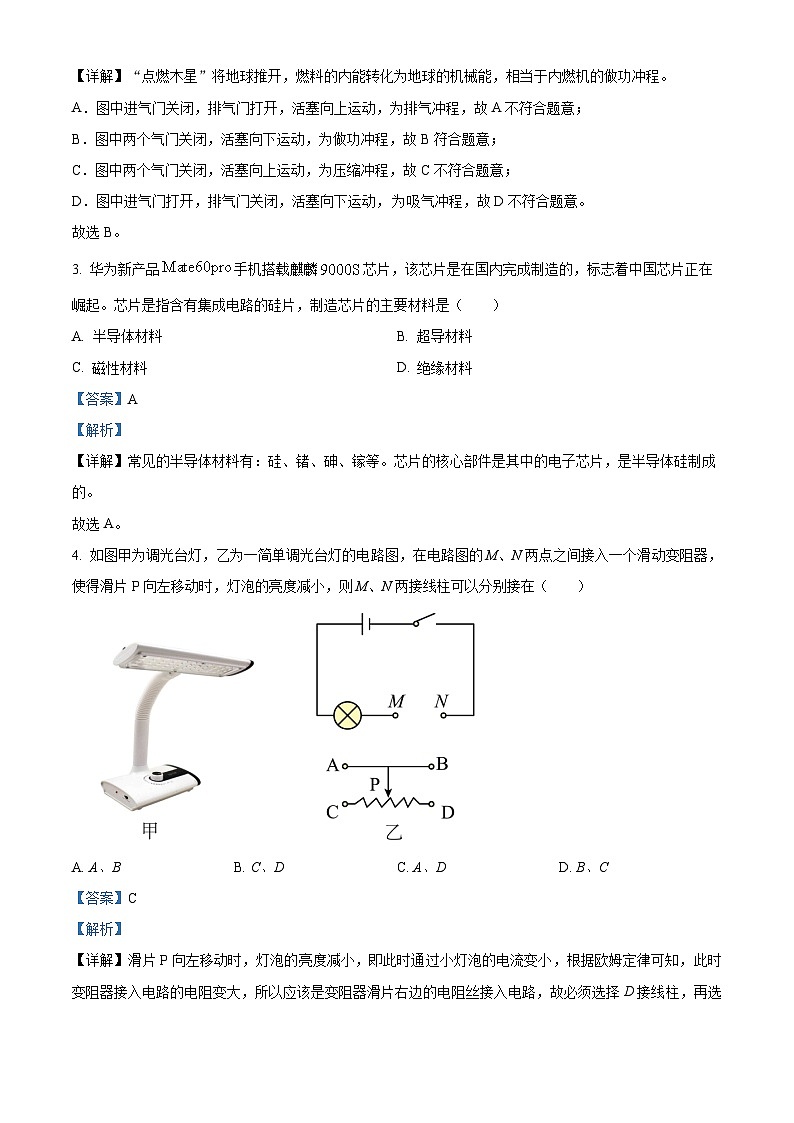

3. 华为新产品手机搭载麒麟芯片，该芯片是在国内完成制造的，标志着中国芯片正在崛起。芯片是指含有集成电路的硅片，制造芯片的主要材料是（ ）
A. 半导体材料B. 超导材料
C. 磁性材料D. 绝缘材料

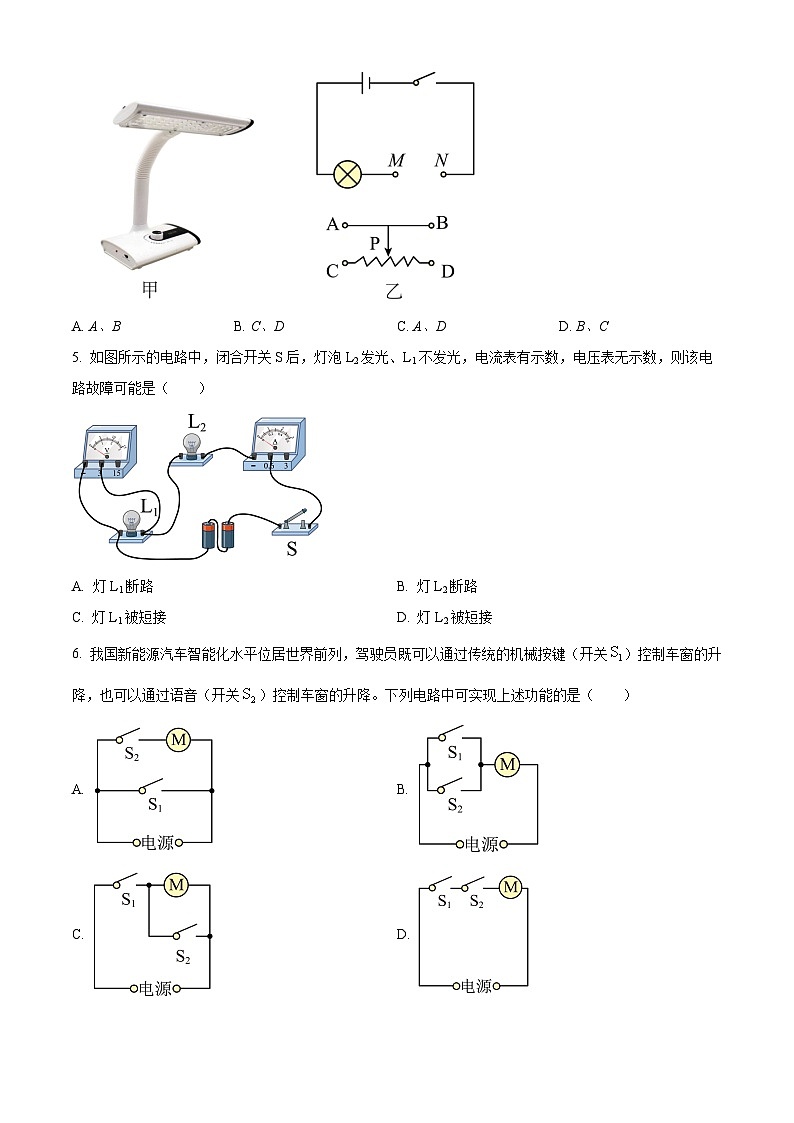

4. 如图甲为调光台灯，乙为一简单调光台灯的电路图，在电路图的M、N两点之间接入一个滑动变阻器，使得滑片P向左移动时，灯泡的亮度减小，则M、N两接线柱可以分别接在（ ）
A. A、BB. C、DC. A、DD. B、C

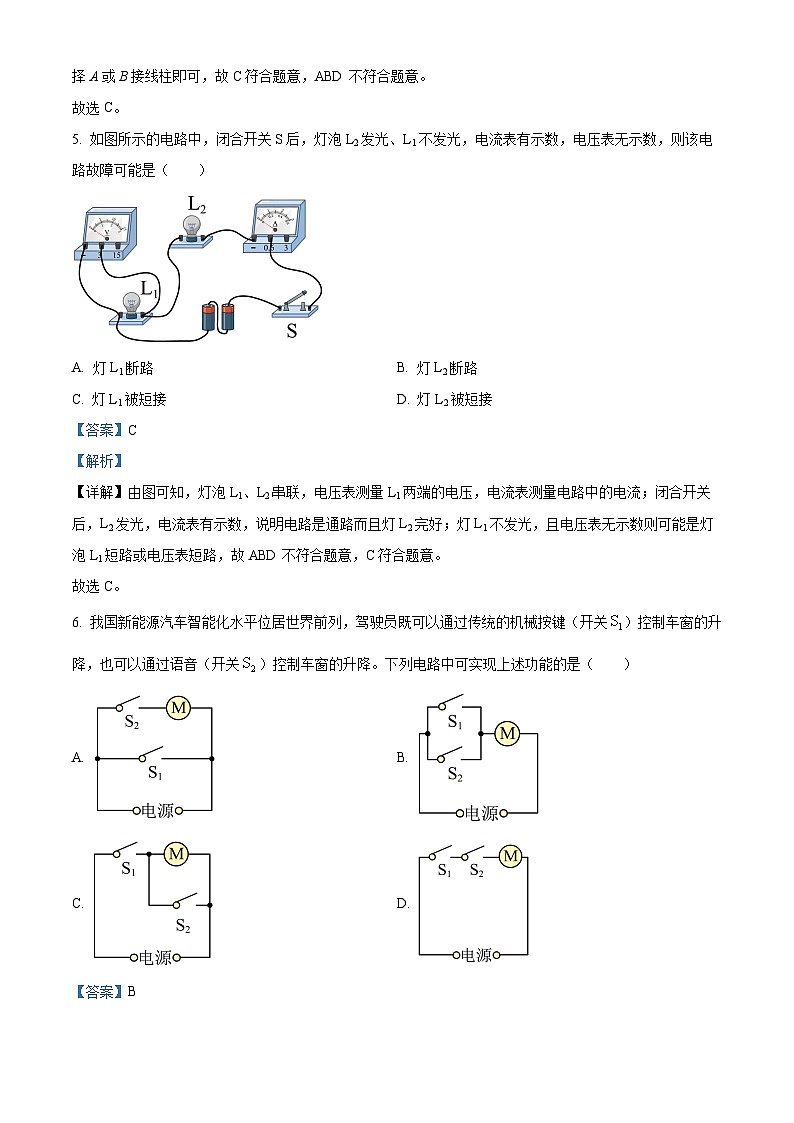

5. 如图所示的电路中，闭合开关S后，灯泡L2发光、L1不发光，电流表有示数，电压表无示数，则该电路故障可能是（ ）

A. 灯L1断路B. 灯L2断路
C. 灯L1被短接D. 灯L2被短接
6. 我国新能源汽车智能化水平位居世界前列，驾驶员既可以通过传统的机械按键（开关）控制车窗的升降，也可以通过语音（开关）控制车窗的升降。下列电路中可实现上述功能的是（ ）
A. B.
C. D.

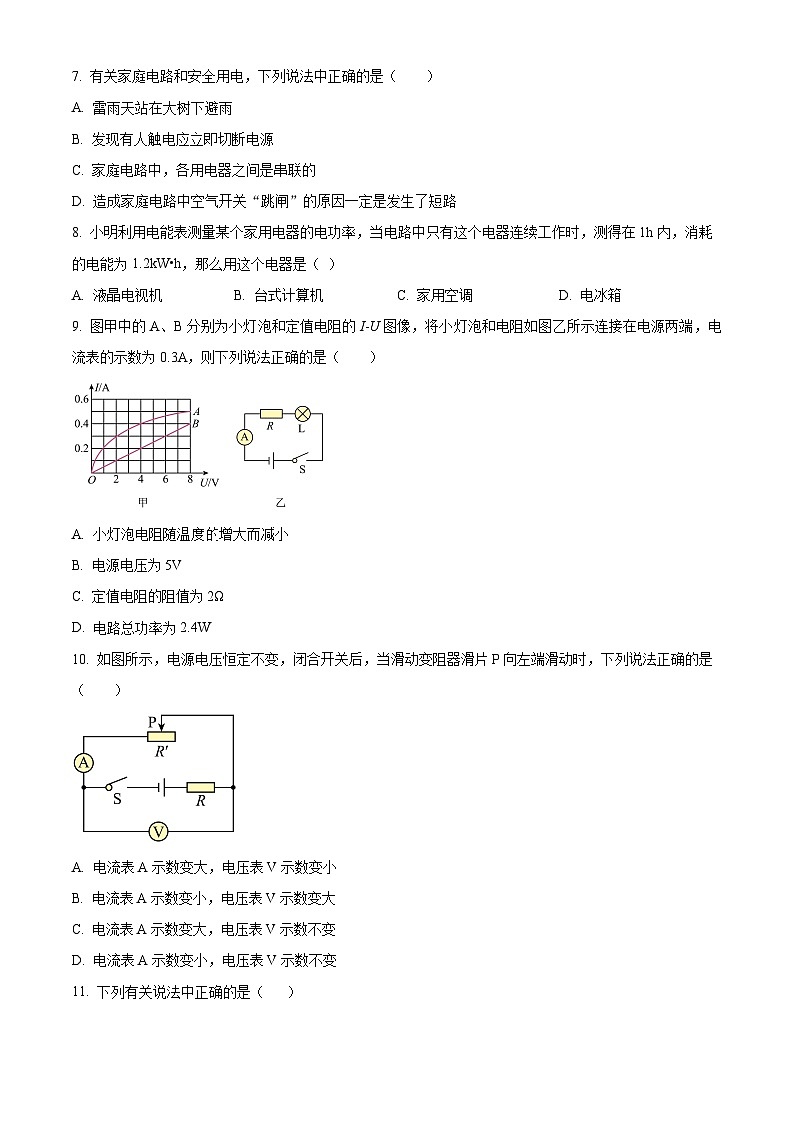

7. 有关家庭电路和安全用电，下列说法中正确的是（ ）
A. 雷雨天站在大树下避雨
B. 发现有人触电应立即切断电源
C. 家庭电路中，各用电器之间是串联的
D. 造成家庭电路中空气开关“跳闸”的原因一定是发生了短路
8. 小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在1h内，消耗的电能为1.2kW•h，那么用这个电器是（ ）
A. 液晶电视机B. 台式计算机C. 家用空调D. 电冰箱
9. 图甲中的A、B分别为小灯泡和定值电阻的I-U图像，将小灯泡和电阻如图乙所示连接在电源两端，电流表的示数为0.3A，则下列说法正确的是（ ）

A. 小灯泡电阻随温度增大而减小
B. 电源电压为5V
C. 定值电阻的阻值为2Ω
D. 电路总功率为2.4W
10. 如图所示，电源电压恒定不变，闭合开关后，当滑动变阻器滑片P向左端滑动时，下列说法正确的是（ ）

A. 电流表A示数变大，电压表V示数变小
B. 电流表A示数变小，电压表V示数变大
C. 电流表A示数变大，电压表V示数不变
D. 电流表A示数变小，电压表V示数不变
11. 下列有关说法中正确的是（ ）
A. 图甲中，将两个底面干净的铅块紧压在一起，下面吊一个重物也不能将它们拉开，这说明分子间存在斥力
B. 图乙：用完全相同酒精灯将质量相同的水和煤油加热相同时间，根据升高温度的情况比较不同物质吸热能力的强弱
C. 图丙：物体接触验电器的金属球后，闭合的金属箔张开，表明物体是带电的
D. 图丁：图中电流表和电压表使用，都是正确的
12. 如图甲所示，电源电压恒为3V，小清更换不同阻值的定值电阻Rx接入电路进行实验探究，得到如图乙所示的I-R图像。下列相关叙述中正确的是（ ）
A. 该同学探究的是电流和电压的关系
B. 实验中电压表的示数保持2.5V不变
C. Rx从5Ω换成10Ω后，应将滑片P向左移动
D. 滑动变阻器阻值变化范围为1Ω~5Ω
二、填空题（本大题共4小题，10空，每空2分，共20分）
13. 海豹的身上有一股气味，在几公里外北极熊能闻到，这是一种__________现象。汽车发动机工作时，缸体的温度很高，为确保发动机正常工作，需要对缸体进行冷却。汽车发动机常用水作为冷却剂，这主要利用了水的__________的特性。若汽车的水箱中装有10kg水，当水温升高10℃时，吸收的热量是__________J[c水＝4.2×103J/（kg•℃）]。
14. 如图所示，用气筒向装有少量水的瓶里打气，当瓶塞从瓶口跳出时，瓶内气体的内能会________（选填“增加”或“减少”），在热机的四个冲程中，与此过程能量转化相同的是________冲程；若某台单缸汽油机的飞轮转速是1800r/min，汽油机每秒对外做功________次。
15. 某导体两端电压为10V，通过它的电流是0.5A；若将导体两端电压增大到20V，通过的电流为___________A；若导体两端电压突变为0时，导体的电阻是___________Ω。
16. 在如图甲所示电路中，滑动变阻器的规格为“20Ω 2A”。闭合开关并将滑片P从一端滑到另一端的过程中，滑动变阻器的电功率与电流表示数的关系图像如图乙所示。则定值电阻R的阻值为 ___________Ω；滑动变阻器的最大功率为 ___________W。

三、作图与实验探究（本大题共6小题，第17题2分，第18-22题，每空2分，共32分）
17. 如图，在遵守安全用电原则的前提下，请用笔画线代替导线，将插座、灯泡、控制灯泡的开关接入家庭电路中。
18. 在探究“不同物质吸热能力”的实验中。
（1）实验中应取______（选填“质量”或“体积”）相同的甲、乙两种液体，分别倒入相同的烧杯中，使用规格相同的电加热器加热。
（2）实验中通过______（选填“升高的温度”或“加热时间”）来比较甲和乙两种液体吸收热量的多少。
（3）根据表格所示的实验数据分析，可知甲与乙两种液体的比热容之比为______。
19. 如图是探究“电流通过导体时产生的热量与什么因素有关”的装置，甲、乙、丙三个容器内盛有同种液体。
（1）容器内盛的液体选______（填“水”或“煤油”），更易于观察到温度的变化；
（2）本实验通过______（填“加热时间”或“温度计示数”）比较电阻丝产生的热量的多少；
（3）甲、丙可以探究电流通过导体产生的热量与______大小有关。
20. 在探究“影响导体电阻大小因素”的实验中，保持电源电压不变，如图所示，在M、N两点之间分别接入不同的电阻丝，其规格如下表所示：
（1）实验中应通过观察________来比较电阻的大小；
（2）选用编号为A、B的两根电阻丝进行实验，可以探究导体电阻大小与________的关系；
（3）为了探究导体电阻大小与导体材料的关系，应选用编号为________的两根电阻丝进行实验。
21. 实验小组在“探究通电导体中电流与电阻的关系”实验中，电源电压保持6V不变，电流表、电压表各一个，开关一个，5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻各一个，滑动变阻器、导线若干。
（1）请你用笔画线代替导线将图甲中实物电路连接完整______；（要求：滑动变阻器的滑片P向右移动时电路中电流变大，导线不能交叉）
（2）小聪小组用5Ω电阻做完实验后，保持滑动变阻器位置不变，接着把10Ω的电阻接入电路，闭合开关后，为保证电压表示数与更换电阻前相同，应将滑动变阻器向______移；
（3）为了完成全部实验，应选取______规格的滑动变阻器。
A．30Ω 1.0A B．20Ω 1.0A
22. 小华和同学们在“测量小灯泡的电功率”的实验中，灯泡的额定电压为2.5V，电源电压保持6V不变，滑动变阻器规格为“”。
（1）正确连线后，闭合开关，小灯泡不亮，电流表无示数，电压表有示数，则电路故障可能是小灯泡______（选填“短路”或“断路”）；
（2）滑片P移到某处时，电压表示数为2V时，要使小灯泡正常发光，应______（选填“增大”或“减小”）滑动变阻器接入电路中的阻值；此小灯泡的额定功率是______W。
四、计算题（本大题共2小题，每小题6分，共12分）
23. 国家提倡节能减排，小宇家改用天然气烧水比用煤更便宜。他发现只有热水器使用天然气时，把50kg水从20℃加热到54℃，天然气表的示数由变为[，]。求：
（1）水吸收的热量；
（2）消耗的天然气完全燃烧放出的热量；
（3）该热水器的效率。
24. 图甲为新型电饭锅，它能智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感。小明了解到电，饭锅的简化电路图乙所示，R1和 R2均为电热丝，S1和S2为温控开关，其中 S2有 A、B两个触点，可实现高温中温和低温三挡的转换。当 S1闭合，S2连接触点 A时，处于高温挡，高温功率1100W。已知 R1=55Ω，问；
（1）处于高温挡时电饭锅正常工作时电路中的总电流是多大？
（2）求电阻 R2的阻值。
（3）当S1断开，S2连接触点B时，处于低温挡，求此时低温档的功率
加热时间/min
0
1
2
3
4
甲的温度/℃
10
15
20
25
30
乙的温度/℃
10
20
30
40
50
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
