最新中考物理特色重点专题（讲义） 专题17 涉及传感器类中考物理问题
展开
这是一份最新中考物理特色重点专题（讲义） 专题17 涉及传感器类中考物理问题，文件包含专题17涉及传感器类中考物理问题原卷版docx、专题17涉及传感器类中考物理问题解析版docx等2份试卷配套教学资源，其中试卷共17页， 欢迎下载使用。

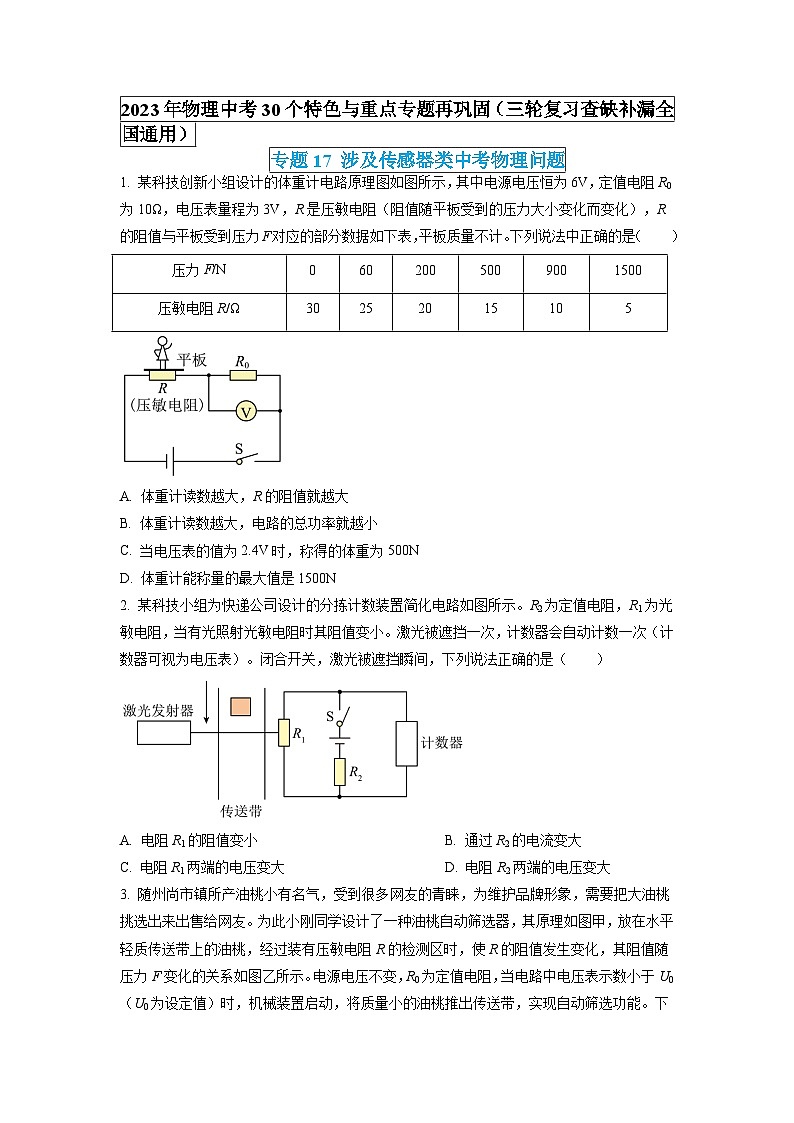

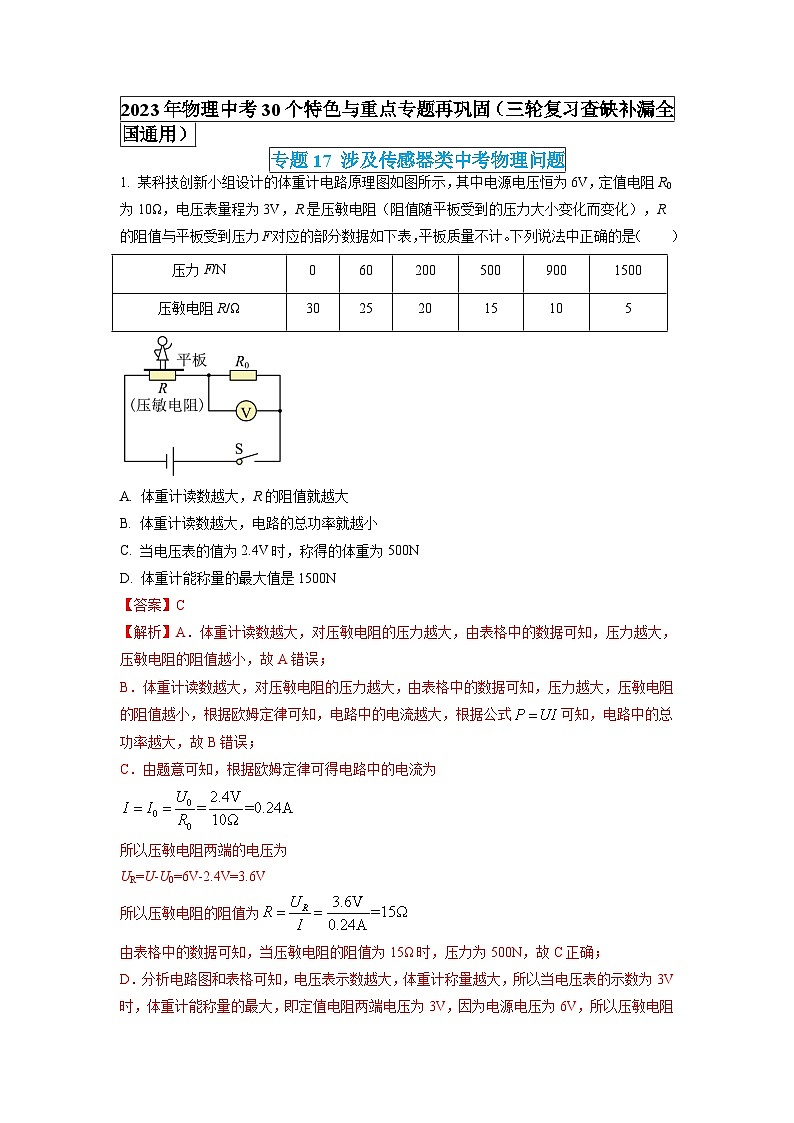

1. 某科技创新小组设计的体重计电路原理图如图所示，其中电源电压恒为6V，定值电阻R0为10Ω，电压表量程为3V，R是压敏电阻（阻值随平板受到的压力大小变化而变化），R的阻值与平板受到压力F对应的部分数据如下表，平板质量不计。下列说法中正确的是（ ）
A. 体重计读数越大，R的阻值就越大
B. 体重计读数越大，电路的总功率就越小
C. 当电压表的值为2.4V时，称得的体重为500N
D. 体重计能称量的最大值是1500N

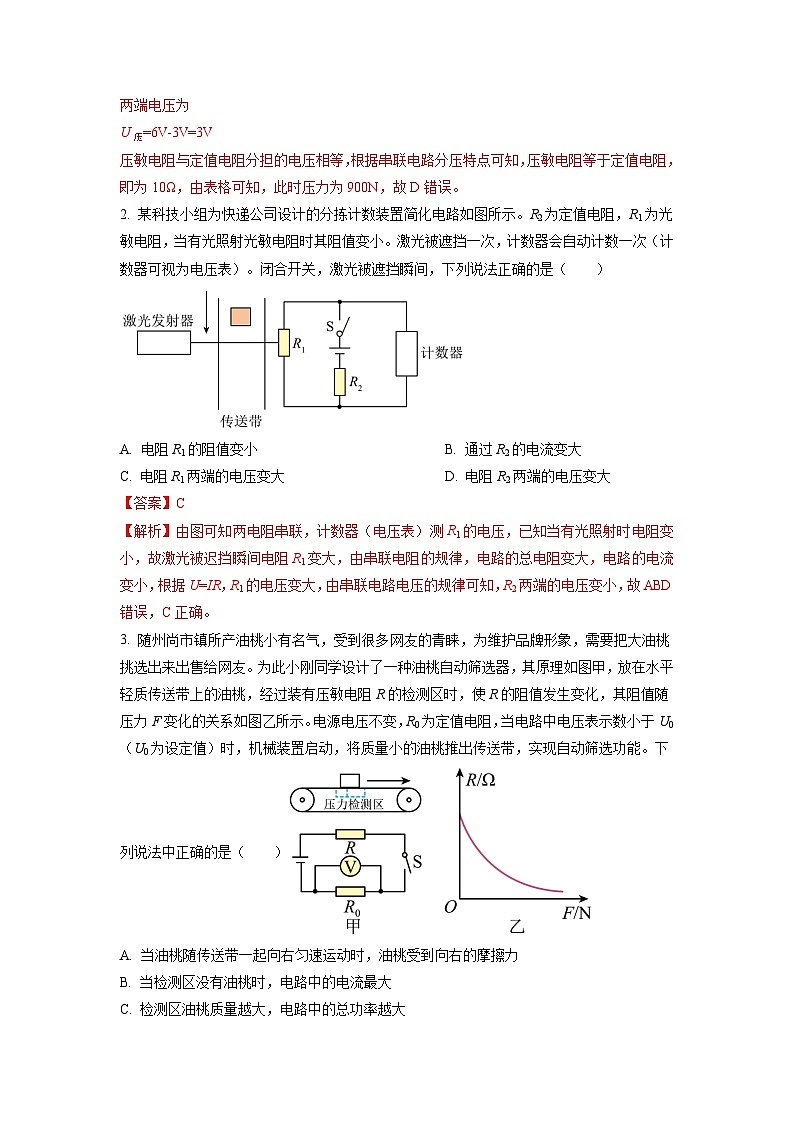

2. 某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R2为定值电阻，R1为光敏电阻，当有光照射光敏电阻时其阻值变小。激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表）。闭合开关，激光被遮挡瞬间，下列说法正确的是（ ）
A. 电阻R1的阻值变小B. 通过R2的电流变大
C. 电阻R1两端的电压变大D. 电阻R2两端的电压变大

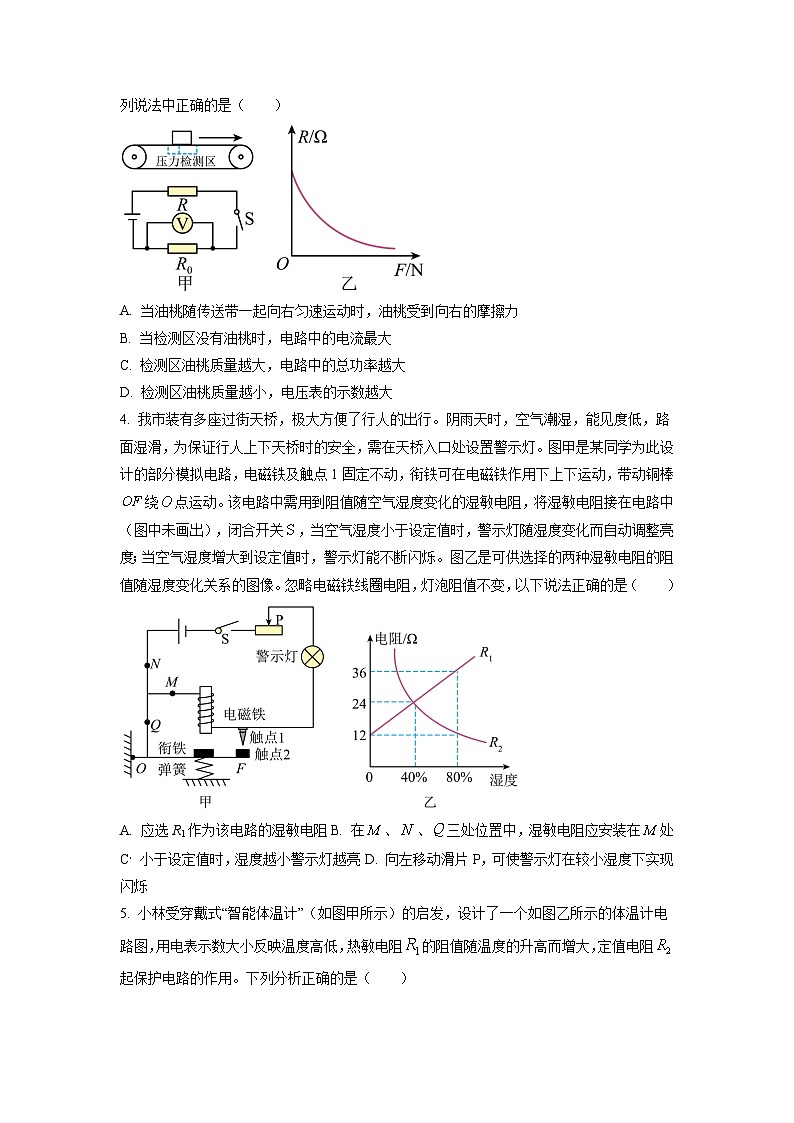

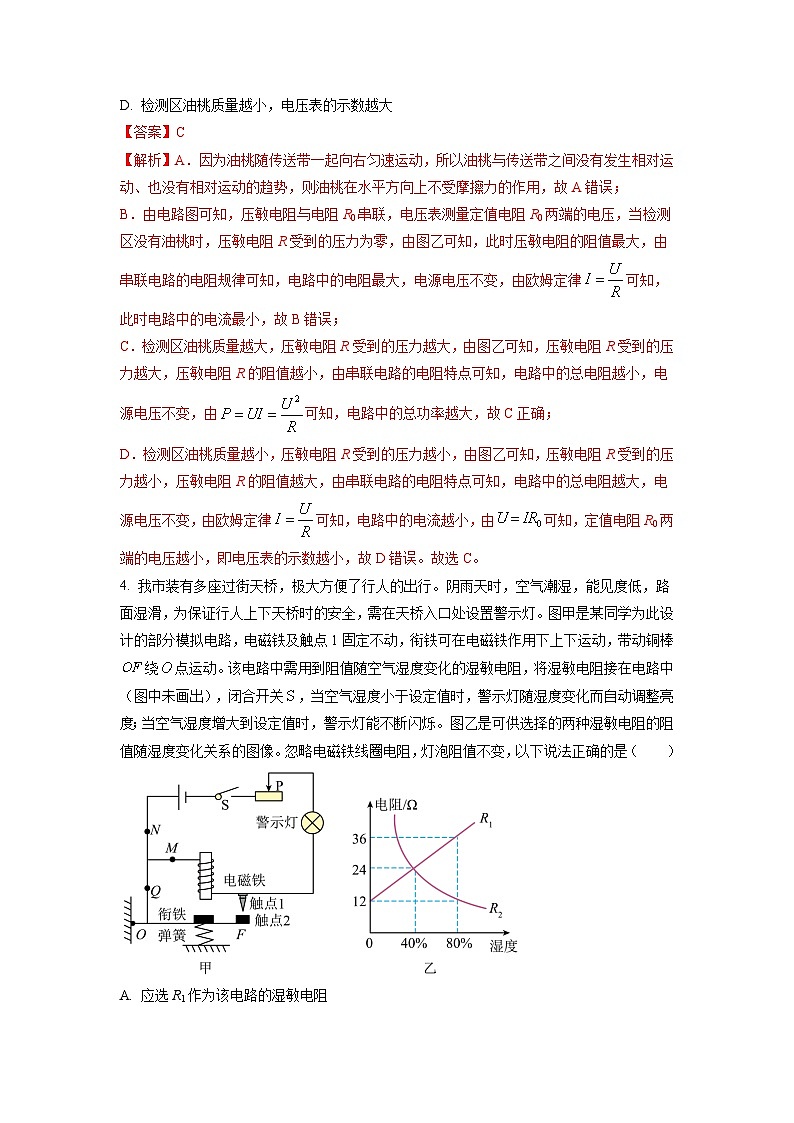

3. 随州尚市镇所产油桃小有名气，受到很多网友的青睐，为维护品牌形象，需要把大油桃挑选出来出售给网友。为此小刚同学设计了一种油桃自动筛选器，其原理如图甲，放在水平轻质传送带上的油桃，经过装有压敏电阻R的检测区时，使R的阻值发生变化，其阻值随压力F变化的关系如图乙所示。电源电压不变，R0为定值电阻，当电路中电压表示数小于U0（U0为设定值）时，机械装置启动，将质量小的油桃推出传送带，实现自动筛选功能。下列说法中正确的是（ ）
A. 当油桃随传送带一起向右匀速运动时，油桃受到向右的摩擦力
B. 当检测区没有油桃时，电路中的电流最大
C. 检测区油桃质量越大，电路中的总功率越大
D. 检测区油桃质量越小，电压表的示数越大
4. 我市装有多座过街天桥，极大方便了行人的出行。阴雨天时，空气潮湿，能见度低，路面湿滑，为保证行人上下天桥时的安全，需在天桥入口处设置警示灯。图甲是某同学为此设计的部分模拟电路，电磁铁及触点1固定不动，衔铁可在电磁铁作用下上下运动，带动铜棒绕点运动。该电路中需用到阻值随空气湿度变化的湿敏电阻，将湿敏电阻接在电路中（图中未画出），闭合开关，当空气湿度小于设定值时，警示灯随湿度变化而自动调整亮度；当空气湿度增大到设定值时，警示灯能不断闪烁。图乙是可供选择的两种湿敏电阻的阻值随湿度变化关系的图像。忽略电磁铁线圈电阻，灯泡阻值不变，以下说法正确的是（ ）
A. 应选R1作为该电路的湿敏电阻B. 在、、三处位置中，湿敏电阻应安装在处
C 小于设定值时，湿度越小警示灯越亮D. 向左移动滑片P，可使警示灯在较小湿度下实现闪烁

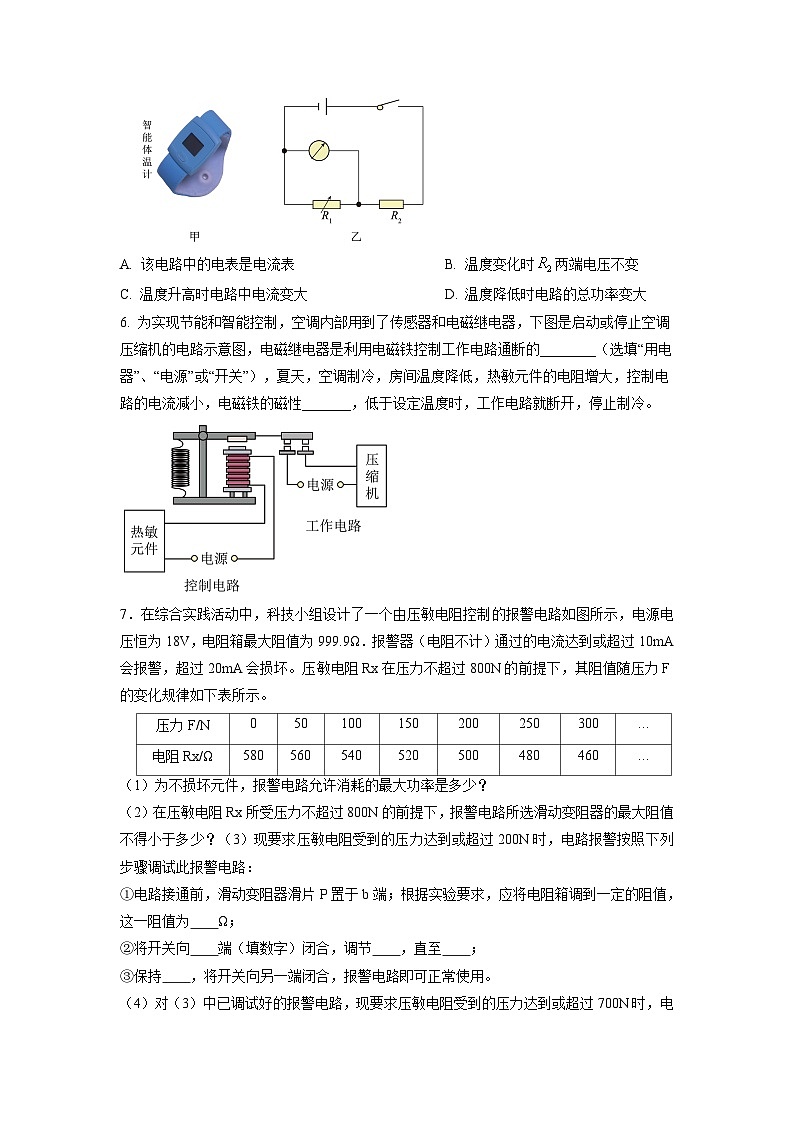

5. 小林受穿戴式“智能体温计”（如图甲所示）的启发，设计了一个如图乙所示的体温计电路图，用电表示数大小反映温度高低，热敏电阻的阻值随温度的升高而增大，定值电阻起保护电路的作用。下列分析正确的是（ ）
A. 该电路中的电表是电流表B. 温度变化时两端电压不变
C. 温度升高时电路中电流变大D. 温度降低时电路的总功率变大
6. 为实现节能和智能控制，空调内部用到了传感器和电磁继电器，下图是启动或停止空调压缩机的电路示意图，电磁继电器是利用电磁铁控制工作电路通断的________（选填“用电器”、“电源”或“开关”），夏天，空调制冷，房间温度降低，热敏元件的电阻增大，控制电路的电流减小，电磁铁的磁性_______，低于设定温度时，工作电路就断开，停止制冷。
7．在综合实践活动中，科技小组设计了一个由压敏电阻控制的报警电路如图所示，电源电压恒为18V，电阻箱最大阻值为999.9Ω．报警器（电阻不计）通过的电流达到或超过10mA会报警，超过20mA会损坏。压敏电阻Rx在压力不超过800N的前提下，其阻值随压力F的变化规律如下表所示。
（1）为不损坏元件，报警电路允许消耗的最大功率是多少？
（2）在压敏电阻Rx所受压力不超过800N的前提下，报警电路所选滑动变阻器的最大阻值不得小于多少？（3）现要求压敏电阻受到的压力达到或超过200N时，电路报警按照下列步骤调试此报警电路：
①电路接通前，滑动变阻器滑片P置于b端；根据实验要求，应将电阻箱调到一定的阻值，这一阻值为 Ω；
②将开关向 端（填数字）闭合，调节 ，直至 ；
③保持 ，将开关向另一端闭合，报警电路即可正常使用。
（4）对（3）中已调试好的报警电路，现要求压敏电阻受到的压力达到或超过700N时，电路报警，若电源电压可调，其它条件不变，则将电源电压调为 V即可。
8．某兴趣小组设计了一个水塔水位监测装置，图甲是该装置的部分简化模型。轻质硬杆AB能绕O点无摩擦转动，AO：OB＝2：3；物体N是一个不吸水的柱体。打开阀门，假定水的流量相同，物体M对压力传感器的压强p与水流时间t的关系如图乙所示，t2时刻装置自动报警，t3时刻塔内水流完，杠杆始终在水平位置平衡。已知正方体M的密度为6×103kg/m3，棱长为0.1m；悬挂物体M、N的轻质细绳不可伸长，g取10N/kg，ρ水＝1.0×103kg/m3，单位时间内水通过阀门处管道横截面的体积为水的流量。求：
（1）物体M的重力大小。
（2）t1时刻杠杆A端所受拉力大小。
（3）物体N的密度。
9. 如图所示，水平实验台宽为l，边缘安装有压力传感器C、D，现将长为3l的一轻质杆平放在C、D上，其两端到C、D的距离相等，两端分别挂有质量均为m0的空容器A、B，实验中向A中装入一定质量的细沙，要使杆始终水平静止不动，可向B中注入一定质量的水。请分析：（水的密度为1.0×103kg/m3，g取10N/kg）
（1）已知m0=2kg，若小刚操作中，向B中注入水的体积为6L时，观察到传感器C示数恰好为零。
①求容器B中水的质量；
②求容器A中细沙的质量。（ ）
（2）若小明操作中，向A中装入细沙的质量为mA（mA>0），求杆始终水平静止不动时，B中注入水的质量范围（结果用mA、m0表示）。
10. 在一次综合实践活动中，小明制作了一个简单的保温箱，其工作原理如图所示。热敏电阻、定值电阻和电磁继电器组成保温箱的控制电路。热敏电阻的阻值随温度的升高而减小，当箱内温度达到100℃时，电磁铁吸合衔铁，使触点A脱开触点改与触点接触，当箱内温度低于50℃时电磁铁松开衔铁，触点A再次与触点接触。当触点A先后与触点、接触时，电流表的示数分别为和。求：
（1）电阻和的阻值；
（2）保温箱加热时工作电路的功率；
（3）保温箱保温工作电路消耗的电能。
11. 图甲为汽车倒车雷达中的距离报警器简化电路图。电源电压为12V，R0为定值电阻，Rs为距离传感器的核心部件，其阻值随传感器到障碍物距离变化关系如图乙所示。当传感器到障碍物距离为1.5m时，报警器开始报警，此时电路中报警电流为0.2A。
（1）由图乙可知开始报警时，Rs的阻值为_______Ω；传感器到障碍物距离越近，Rs的阻值越_______；
（2）求R0的阻值；
（3）当传感器到障碍物距离为1m时，求Rs的电功率；
（4）保持起始报警电流不变，若要增大起始报警距离，请写出可行的做法（写出一条即可）。
压力F/N
0
60
200
500
900
1500
压敏电阻R/Ω
30
25
20
15
10
5
压力F/N
0
50
100
150
200
250
300
…
电阻Rx/Ω
580
560
540
520
500
480
460
…
1. 某科技创新小组设计的体重计电路原理图如图所示，其中电源电压恒为6V，定值电阻R0为10Ω，电压表量程为3V，R是压敏电阻（阻值随平板受到的压力大小变化而变化），R的阻值与平板受到压力F对应的部分数据如下表，平板质量不计。下列说法中正确的是（ ）
A. 体重计读数越大，R的阻值就越大
B. 体重计读数越大，电路的总功率就越小
C. 当电压表的值为2.4V时，称得的体重为500N
D. 体重计能称量的最大值是1500N
2. 某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R2为定值电阻，R1为光敏电阻，当有光照射光敏电阻时其阻值变小。激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表）。闭合开关，激光被遮挡瞬间，下列说法正确的是（ ）
A. 电阻R1的阻值变小B. 通过R2的电流变大
C. 电阻R1两端的电压变大D. 电阻R2两端的电压变大
3. 随州尚市镇所产油桃小有名气，受到很多网友的青睐，为维护品牌形象，需要把大油桃挑选出来出售给网友。为此小刚同学设计了一种油桃自动筛选器，其原理如图甲，放在水平轻质传送带上的油桃，经过装有压敏电阻R的检测区时，使R的阻值发生变化，其阻值随压力F变化的关系如图乙所示。电源电压不变，R0为定值电阻，当电路中电压表示数小于U0（U0为设定值）时，机械装置启动，将质量小的油桃推出传送带，实现自动筛选功能。下列说法中正确的是（ ）
A. 当油桃随传送带一起向右匀速运动时，油桃受到向右的摩擦力
B. 当检测区没有油桃时，电路中的电流最大
C. 检测区油桃质量越大，电路中的总功率越大
D. 检测区油桃质量越小，电压表的示数越大
4. 我市装有多座过街天桥，极大方便了行人的出行。阴雨天时，空气潮湿，能见度低，路面湿滑，为保证行人上下天桥时的安全，需在天桥入口处设置警示灯。图甲是某同学为此设计的部分模拟电路，电磁铁及触点1固定不动，衔铁可在电磁铁作用下上下运动，带动铜棒绕点运动。该电路中需用到阻值随空气湿度变化的湿敏电阻，将湿敏电阻接在电路中（图中未画出），闭合开关，当空气湿度小于设定值时，警示灯随湿度变化而自动调整亮度；当空气湿度增大到设定值时，警示灯能不断闪烁。图乙是可供选择的两种湿敏电阻的阻值随湿度变化关系的图像。忽略电磁铁线圈电阻，灯泡阻值不变，以下说法正确的是（ ）
A. 应选R1作为该电路的湿敏电阻B. 在、、三处位置中，湿敏电阻应安装在处
C 小于设定值时，湿度越小警示灯越亮D. 向左移动滑片P，可使警示灯在较小湿度下实现闪烁
5. 小林受穿戴式“智能体温计”（如图甲所示）的启发，设计了一个如图乙所示的体温计电路图，用电表示数大小反映温度高低，热敏电阻的阻值随温度的升高而增大，定值电阻起保护电路的作用。下列分析正确的是（ ）
A. 该电路中的电表是电流表B. 温度变化时两端电压不变
C. 温度升高时电路中电流变大D. 温度降低时电路的总功率变大
6. 为实现节能和智能控制，空调内部用到了传感器和电磁继电器，下图是启动或停止空调压缩机的电路示意图，电磁继电器是利用电磁铁控制工作电路通断的________（选填“用电器”、“电源”或“开关”），夏天，空调制冷，房间温度降低，热敏元件的电阻增大，控制电路的电流减小，电磁铁的磁性_______，低于设定温度时，工作电路就断开，停止制冷。
7．在综合实践活动中，科技小组设计了一个由压敏电阻控制的报警电路如图所示，电源电压恒为18V，电阻箱最大阻值为999.9Ω．报警器（电阻不计）通过的电流达到或超过10mA会报警，超过20mA会损坏。压敏电阻Rx在压力不超过800N的前提下，其阻值随压力F的变化规律如下表所示。
（1）为不损坏元件，报警电路允许消耗的最大功率是多少？
（2）在压敏电阻Rx所受压力不超过800N的前提下，报警电路所选滑动变阻器的最大阻值不得小于多少？（3）现要求压敏电阻受到的压力达到或超过200N时，电路报警按照下列步骤调试此报警电路：
①电路接通前，滑动变阻器滑片P置于b端；根据实验要求，应将电阻箱调到一定的阻值，这一阻值为 Ω；
②将开关向 端（填数字）闭合，调节 ，直至 ；
③保持 ，将开关向另一端闭合，报警电路即可正常使用。
（4）对（3）中已调试好的报警电路，现要求压敏电阻受到的压力达到或超过700N时，电路报警，若电源电压可调，其它条件不变，则将电源电压调为 V即可。
8．某兴趣小组设计了一个水塔水位监测装置，图甲是该装置的部分简化模型。轻质硬杆AB能绕O点无摩擦转动，AO：OB＝2：3；物体N是一个不吸水的柱体。打开阀门，假定水的流量相同，物体M对压力传感器的压强p与水流时间t的关系如图乙所示，t2时刻装置自动报警，t3时刻塔内水流完，杠杆始终在水平位置平衡。已知正方体M的密度为6×103kg/m3，棱长为0.1m；悬挂物体M、N的轻质细绳不可伸长，g取10N/kg，ρ水＝1.0×103kg/m3，单位时间内水通过阀门处管道横截面的体积为水的流量。求：
（1）物体M的重力大小。
（2）t1时刻杠杆A端所受拉力大小。
（3）物体N的密度。
9. 如图所示，水平实验台宽为l，边缘安装有压力传感器C、D，现将长为3l的一轻质杆平放在C、D上，其两端到C、D的距离相等，两端分别挂有质量均为m0的空容器A、B，实验中向A中装入一定质量的细沙，要使杆始终水平静止不动，可向B中注入一定质量的水。请分析：（水的密度为1.0×103kg/m3，g取10N/kg）
（1）已知m0=2kg，若小刚操作中，向B中注入水的体积为6L时，观察到传感器C示数恰好为零。
①求容器B中水的质量；
②求容器A中细沙的质量。（ ）
（2）若小明操作中，向A中装入细沙的质量为mA（mA>0），求杆始终水平静止不动时，B中注入水的质量范围（结果用mA、m0表示）。
10. 在一次综合实践活动中，小明制作了一个简单的保温箱，其工作原理如图所示。热敏电阻、定值电阻和电磁继电器组成保温箱的控制电路。热敏电阻的阻值随温度的升高而减小，当箱内温度达到100℃时，电磁铁吸合衔铁，使触点A脱开触点改与触点接触，当箱内温度低于50℃时电磁铁松开衔铁，触点A再次与触点接触。当触点A先后与触点、接触时，电流表的示数分别为和。求：
（1）电阻和的阻值；
（2）保温箱加热时工作电路的功率；
（3）保温箱保温工作电路消耗的电能。
11. 图甲为汽车倒车雷达中的距离报警器简化电路图。电源电压为12V，R0为定值电阻，Rs为距离传感器的核心部件，其阻值随传感器到障碍物距离变化关系如图乙所示。当传感器到障碍物距离为1.5m时，报警器开始报警，此时电路中报警电流为0.2A。
（1）由图乙可知开始报警时，Rs的阻值为_______Ω；传感器到障碍物距离越近，Rs的阻值越_______；
（2）求R0的阻值；
（3）当传感器到障碍物距离为1m时，求Rs的电功率；
（4）保持起始报警电流不变，若要增大起始报警距离，请写出可行的做法（写出一条即可）。
压力F/N
0
60
200
500
900
1500
压敏电阻R/Ω
30
25
20
15
10
5
压力F/N
0
50
100
150
200
250
300
…
电阻Rx/Ω
580
560
540
520
500
480
460
…
