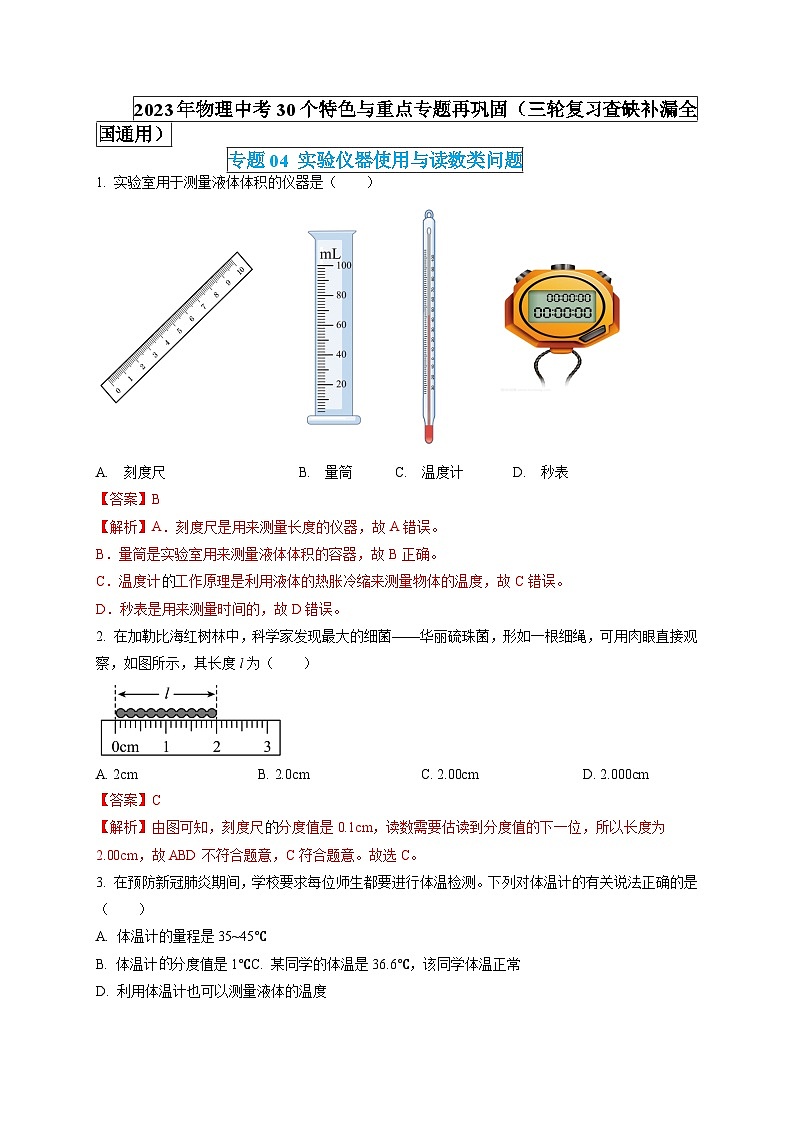

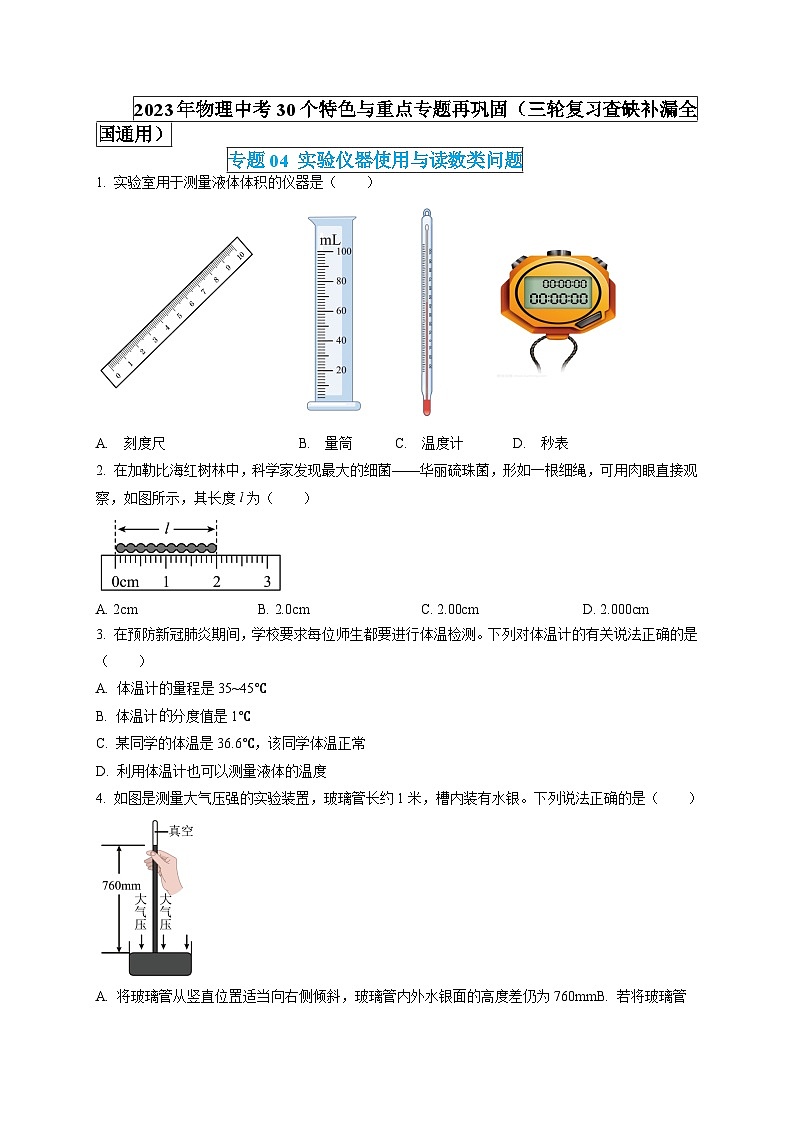

1. 实验室用于测量液体体积的仪器是（ ）

A. 刻度尺 B. 量筒 C. 温度计 D. 秒表
【答案】B
【解析】A．刻度尺是用来测量长度的仪器，故A错误。
B．量筒是实验室用来测量液体体积的容器，故B正确。
C．温度计工作原理是利用液体的热胀冷缩来测量物体的温度，故C错误。
D．秒表是用来测量时间的，故D错误。
2. 在加勒比海红树林中，科学家发现最大的细菌——华丽硫珠菌，形如一根细绳，可用肉眼直接观察，如图所示，其长度l为（ ）
A. 2cmB. 2.0cmC. 2.00cmD. 2.000cm
【答案】C
【解析】由图可知，刻度尺分度值是0.1cm，读数需要估读到分度值的下一位，所以长度为2.00cm，故ABD不符合题意，C符合题意。故选C。
3. 在预防新冠肺炎期间，学校要求每位师生都要进行体温检测。下列对体温计的有关说法正确的是（ ）
A. 体温计的量程是35~45℃
B. 体温计分度值是1℃C. 某同学的体温是36.6℃，该同学体温正常
D. 利用体温计也可以测量液体的温度
【答案】C
【解析】AB．体温计的量程是35~42℃，分度值为0.1℃，故AB错误；
C．某同学体温为36.6℃，低于37℃，体温正常，故C正确；
D．如果液体的温度高于42℃或低于35℃，不能测量液体的温度，故D错误。
4. 如图是测量大气压强的实验装置，玻璃管长约1米，槽内装有水银。下列说法正确的是（ ）
A. 将玻璃管从竖直位置适当向右侧倾斜，玻璃管内外水银面的高度差仍为760mm
B. 若将玻璃管向上提2cm，但玻璃管口仍在槽内水银面以下，则玻璃管内外水银面高度差变为780mm
C. 在实验中，若玻璃管内混入少量空气，所测的大气压值偏大
D. 将此装置从山脚移到山顶，管内外水银面高度差变大
【答案】A
【解析】在托里拆利实验中，管内外水银面的高度差是指管内水银面到水银槽中水银面的垂直高度，玻璃管水银上方是真空，所以玻璃管内水银柱的高度由大气压决定。
A．当把玻璃管倾斜时，大气压不变，水银柱产生的压强与大气压强相等，故水银柱的高度不变，所以管内外水银面的高度差不发生变化，仍为760mm，故A正确；
B．向上提起一段距离，管口未离开水银面，水银柱的高度差不变，产生压强始终等于大气压，管内封闭水银柱长度不变， 仍为760mm，故B错误；
C．若玻璃管内混入少量空气，空气也会产生压强，所以大气压支持的水银柱高度会降低，测出的大气压值偏小，故C错误；
D．由于大气压随高度的增加而降低，所以将该装置从山脚移到山顶，玻璃管中水银柱的液面将下降，即玻璃管内外水银面高度差变小，故D错误。
5. 小明想用天平称出20g水，先用正确的方法测出空烧杯的质量，如图1所示。然后在右盘中增加20g砝码，接着向烧杯中注入一定量的水、指针位置如图2所示。接下来的操作应该是（ ）

A. 向左调节平衡螺母B. 向左移动游码

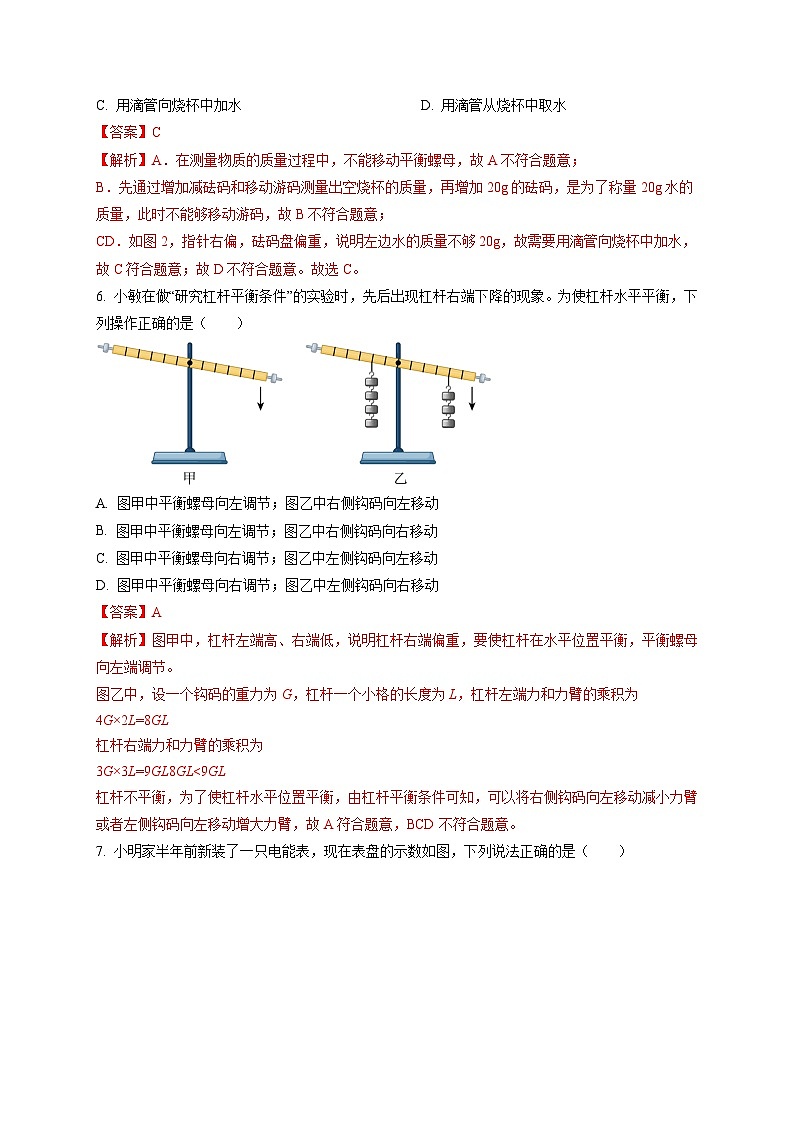

C. 用滴管向烧杯中加水D. 用滴管从烧杯中取水
【答案】C
【解析】A．在测量物质的质量过程中，不能移动平衡螺母，故A不符合题意；
B．先通过增加减砝码和移动游码测量出空烧杯的质量，再增加20g的砝码，是为了称量20g水的质量，此时不能够移动游码，故B不符合题意；
CD．如图2，指针右偏，砝码盘偏重，说明左边水的质量不够20g，故需要用滴管向烧杯中加水，故C符合题意；故D不符合题意。故选C。
6. 小敏在做“研究杠杆平衡条件”的实验时，先后出现杠杆右端下降的现象。为使杠杆水平平衡，下列操作正确的是（ ）
A. 图甲中平衡螺母向左调节；图乙中右侧钩码向左移动
B. 图甲中平衡螺母向左调节；图乙中右侧钩码向右移动
C. 图甲中平衡螺母向右调节；图乙中左侧钩码向左移动
D. 图甲中平衡螺母向右调节；图乙中左侧钩码向右移动
【答案】A
【解析】图甲中，杠杆左端高、右端低，说明杠杆右端偏重，要使杠杆在水平位置平衡，平衡螺母向左端调节。
图乙中，设一个钩码的重力为G，杠杆一个小格的长度为L，杠杆左端力和力臂的乘积为
4G×2L=8GL
杠杆右端力和力臂的乘积为
3G×3L=9GL8GL<9GL
杠杆不平衡，为了使杠杆水平位置平衡，由杠杆平衡条件可知，可以将右侧钩码向左移动减小力臂或者左侧钩码向左移动增大力臂，故A符合题意，BCD不符合题意。
7. 小明家半年前新装了一只电能表，现在表盘的示数如图，下列说法正确的是（ ）
A. 该电能表的标定电流为20A
B. 该电能表应接在50Hz的直流电路中使用
C. 小明家每消耗1度电，铝盘转动3000转
D. 小明家半年内的用电量是6335kW·h
【答案】C
【解析】A．由电能表的表盘可知， 该电能表的标定电流为10A，最大工作电流为20A，故A错误；
B．由表盘上的“ ”可知，该电能表应接在50Hz交流电路中使用，故B错误；
C．由表盘上的“”可知，小明家每消耗1度电，铝盘转动3000转，故C正确；
D．小明家半年内的用电量是，故D错误。故选C。

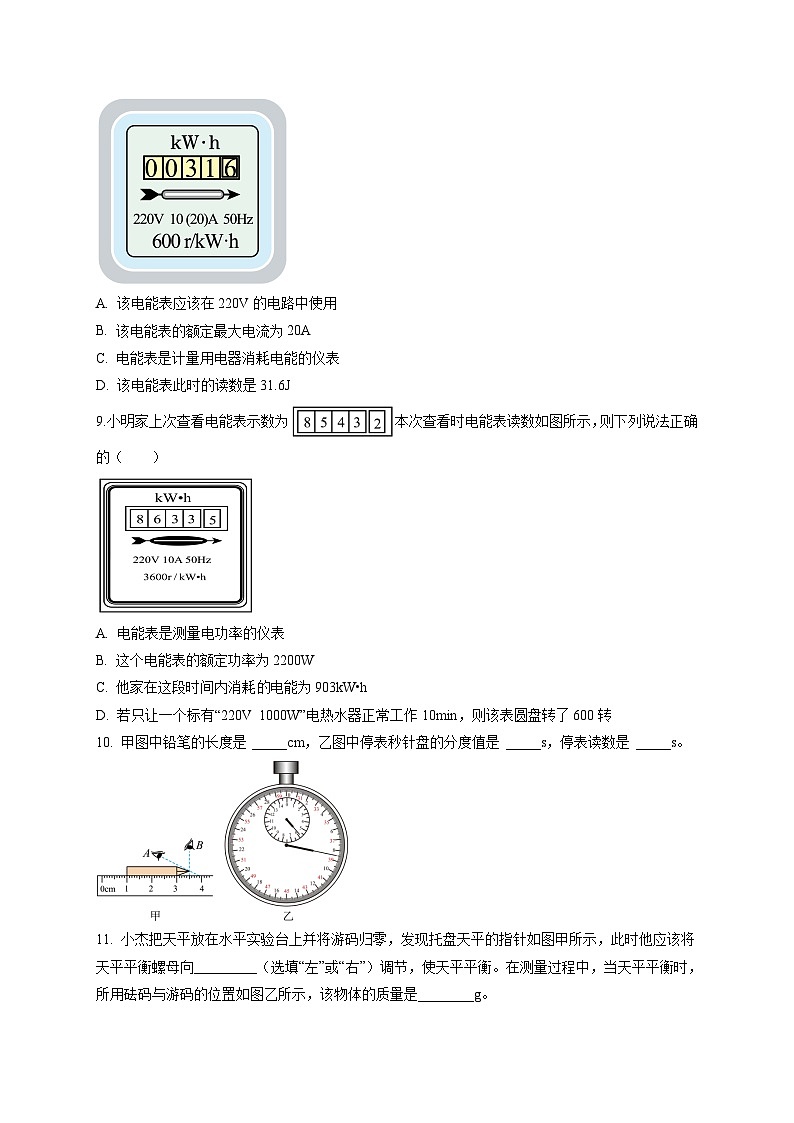

8. 一种家用电能表上的参数如图所示，下列说法错误的是（ ）
A. 该电能表应该在220V的电路中使用
B. 该电能表的额定最大电流为20A
C. 电能表是计量用电器消耗电能的仪表D. 该电能表此时的读数是31.6J
【答案】D
【解析】A．电能表表盘上220V表示这个电能表应该在220V的电路中使用，故A正确，不符合题意；
B．10A（20）表示标定电流为10A，额定最大电流为20A，故B正确，不符合题意；
C．电能表是用来测量用电器在一段时间内消耗电能多少的仪表，故C正确，不符合题意；
D．该电能表此时的读数是31.6kW·h，故D错误，符合题意。
9.小明家上次查看电能表示数为本次查看时电能表读数如图所示，则下列说法正确
的（ ）
A. 电能表是测量电功率的仪表
B. 这个电能表的额定功率为2200W
C. 他家在这段时间内消耗电能为903kW•h
D. 若只让一个标有“220V 1000W”电热水器正常工作10min，则该表圆盘转了600转
【答案】D
【解析】A．电能表是测量用电器消耗电能的仪表，不是测量电功率的，故A错误；
B．电路允许接的用电器的最大功率
P最大=UI最大=220V×10A=2200W
这个功率不是电能表的额定功率，故B错误；
C．他家在这段时间内消耗的电能
W=8633.5kW•h-8543.2kW•h=90.3kW•h
故C错误；
D．3600r/（kW•h）表示电路中每消耗1kW•h的电能，电能表的转盘转过3600r，只让一个标有“220V 1000W”的电热水器正常工作10min，其消耗的电能为
则电能表的圆盘转过的圈数
故D正确。故选D。
10. 甲图中铅笔的长度是 _____cm，乙图中停表秒针盘的分度值是 _____s，停表读数是 _____s。
【答案】 2.50 0.1 338.5
【解析】如图甲，为刻度尺，分度值为0.1cm，读数为2.50cm。
如图乙，为秒表，秒针盘每1s平均分成了10等分，故分度值为0.1s。
如图所示，5min过半，说明秒表盘读第二圈，读30s开外，故读数为5min38.5s，合338.5s。
11. 小杰把天平放在水平实验台上并将游码归零，发现托盘天平的指针如图甲所示，此时他应该将天平平衡螺母向_________（选填“左”或“右”）调节，使天平平衡。在测量过程中，当天平平衡时，所用砝码与游码的位置如图乙所示，该物体的质量是________g。
【答案】 左 61.2
【解析】将天平放在水平实验台上并将游码归零，托盘天平的指针指向分度盘的右侧，说明天平右侧偏重，此时他应该将天平平衡螺母向左移。
物体的质量等于右盘砝码的质量加上标尺上游码指示的质量，标尺的分度值为0.2g，示数为1.2g，物体的质量
12．（1）如图甲所示，所测物体的长度是 cm。
（2）如图乙所示，弹簧测力计的示数为 N。
【答案】3.10；2.4。
【解析】（1）由图甲可知，刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm；物体左侧与0.00cm刻度线对齐，物体右侧与3.1cm刻度线对齐，读作3.10cm，所以物体的长度为：L＝3.10cm；
（2）由图可知，弹簧测力计的分度值为0.2N，其示数为：F＝2N+2×0.2N＝2.4N。
13．托盘天平在使用前，要首先放在水平桌面上，再调节横梁两端的平衡螺母，使指针指在分度盘的中线处，这时 平衡。图中天平平衡时称得的物体质量是 g。
【答案】天平；32.6。
【解析】托盘天平在使用前，要首先放在水平桌面上，再调节横梁两端的平衡螺母，使指针指在分度盘的中线处，这时天平平衡。
图中天平平衡时称得的物体质量是：m＝20g+10g+2.6g＝32.6g。
14．如图所示，铅笔的长度为 cm。
【答案】8.50。【解析】使用刻度尺测量物体长度时，首先要明确刻度尺的分度值，并确定是否从零刻度线量起；读数时视线与刻线相垂直，测量结果要估读到分度值的下一位。
此刻度尺的分度值为1mm，起始端从零开始，要估读到分度值的下一位，因此该物体的长度为8.50cm。
【点评】本题考查了刻度尺的正确读数，属于基础性题目，比较简单。
15. 图中，刻度尺的分度值是______mm，木块的长度为________cm。
【答案】 1 3.80
【解析】图示刻度尺1cm又分为10个小刻度，故最小刻度值为1mm；木块起始端对应的刻度值为0.00cm；末端对应的刻度值为3.80cm，木块长度为3.80cm。
【点睛】刻度尺相邻刻度线间的距离是刻度尺的分度值，由图示刻度尺确定刻度尺的分度值，物体端点与刻度尺零刻度线对齐，物体另一端点所对应刻度尺的示数是物体的长度。
16. 体温计是根据液体_______的规律制成的。体温计离开人体后，直管内的水银_______（选填“能”或“不能”）自动退回玻璃泡，所以体温计能离开人体读数。图中的体温计示数是___________℃。
【答案】 热胀冷缩 不能 36.5
【解析】体温计属于液体温度计，玻璃泡内装有液态的水银，工作时利用液体的热胀冷缩的性质来测量人的体温。
由于体温计的玻璃泡和直玻璃管之间有一个很细的弯管，在温度下降时水银在细弯管处断开而不能自动流回到玻璃泡内，因此体温计能离开被测人体读数。
体温计的测量范围为35~42℃，体温计的一个大格表示1℃，里面有10个小格，分度值为0.1℃，则图中体温计的示数为36.5℃。
17．如图所示，体温计的示数为 ℃。
【答案】36.5
【解析】掌握体温计的基本结构，包括温度计的量程、分度值等，读数的时候要看液柱与哪个刻度对齐，然后根据刻度读出温度计的示数。
图中体温计的量程为35℃～42℃，一个大格表示1℃，里面有10个小格，它的分度值是0.1℃，因此它的读数为36℃+0.5℃＝36.5℃。
【点评】体温计是我们日常生活中常用的仪表，掌握使用体温计的结构及规则是考查重点。
18. 如图所示，温度计的示数为___________°C。
【答案】34
【解析】由图可知，0℃在液柱的下方，温度计的分度值为1℃，液柱所在位置的示数为34℃。
19.图甲中物块的质量是 _______g；图乙中物体A重 _______N.
【答案】 26.6 1.2
【解析】由图甲知，物块的质量m=20g+5g+1.6g=26.6g
图乙中，弹簧测力计的分度值为0.2N，示数为1.2N。所以物体A的重力为1.2N。
20．小刚同学在实验室用天平测某石块的质量，天平平衡时，右盘中砝码和游码在标尺上位置如图所示，则该石块的质量是 g，接着测出石块体积为20cm3，则石块的密度为 kg/m3。
【答案】52.2；2.61×103。
【解析】（1）物体质量＝砝码+游码＝50g+2.2g＝52.2g；
（2）石块的密度。
21. 某同学借助天平和刻度尺鉴别一实心正方体金属块的组成物质，用天平测出质量是，用刻度尺测边长如图所示，则金属块的边长是______，经计算可知，该金属块可能是由______（选填“铅”、“铁”或“铝”）组成。（已知，，）
【答案】 2.00 铝
【解析】如图所示，刻度尺的分度值为0.1cm，刻度尺需要估读到分度值的下一位，故读数为2.00cm。
该金属块的体积为
该金属块的密度为
故该金属块可能是铝。
22. 如图所示是小明家的电能表，他家电路中可以接入用电器的最大总功率为______W。将电视机单独接入电路正常工作6min，电能表转盘转6转，电视机的功率为______W。电视机正常工作1h，消耗的电能为______J。
【答案】 4400 100 3.6×105
【解析】由图可知，电能表额定电压为220V，允许通过的最大电流为20A，所以电路中可以接入用电器的最大总功率为
P=UI=220V×20A=4400W
电能表转盘转6转消耗的电能为
电视机的电功率为
电视机正常工作1h，消耗的电能为
W=Pt=100W×1×3.6×103s=3.6×105J
23.用电器消耗的电能可用电能表计量。如图所示的电能表应接在______V的电路中使用，示数是______kW·h。
【答案】 220 2022.6
【解析】由图可知，电能表上的“220V”表示该电能表应该接在220V的电路中使用。
由图可知，根据电能表的读数规则，最后一位是小数，单位是kW·h，所以该电能表的示数是2022.6 kW·h。
24.用天平测量一个芒果的质量，天平平衡时砝码和游码的位置如图甲所示，则该芒果的质量是______ g。受疫情影响，中考要求入场前对考生进行体温测量，某考生的体温测量结果如图乙所示，体温计的示数为______ 。
【答案】82 【解析】由图甲可知，标尺每一个大格代表1g，每一个小格代表，游码对应的刻度值以游码的左边缘对应的刻度是2g，芒果的质量砝码的质量游码对应的刻度值；图乙中体温计的量程为，一个大格表示，里面有10个小格，它的分度值是，因此它的读数为。
25.如图甲所示，木块的长度为 cm；如图乙所示，弹簧测力计的示数为 N。
【答案】2.25；1.2。
【解析】由图知：
（1）刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm；木块左侧与3.00cm对齐，右侧在5.2cm和5.3cm中间，估读为5.25cm，所以木块的长度为L＝5.25cm﹣3.00cm＝2.25cm；
（2）在弹簧测力计上，最大示数是5N，所以其量程为0～5N；1N之间有5个小格，一个小格代表0.2N，即弹簧测力计的分度值为0.2N，指针在“1”后1个小格处，所以弹簧测力计的示数为1.2N。
26. 小京测量金属块的密度时，先将金属块放在调节好的天平上测量其质量，天平平衡后，右盘中所放砝码及游码在标尺上的位置如图甲所示，则金属块的质量为_______g。再将金属块用细线系好放进盛有40ml水的量筒中，量筒中的水面升高到如图乙所示的位置，则金属块的体积为_________。该金属块的密度为________g/。
【答案】 54 20 2.7
【解析】砝码的质量为50g，游码对应的质量为4g，所以金属块的质量为m=50g+4g=54g乙图中金属块和水的总体积为60mL，则金属块的体积为
V=60mL-40mL=20mL=20cm3
金属块的密度为
27.请读出所列各仪表的读数:图1中电阻箱接线柱间的电阻值是________Ω；用细线拴一金属块放入盛有20mL水的量筒中，液面位置如图2所示，则金属块的体积为________cm3；图3中被测物体的长度是________cm；用天平测量一金属块的质量，天平平衡时所用砝码及游码如图4所示，则金属块的质量为________g。
【答案】 2021；10；2.50；57.6
【解析】变阻箱是一种变阻器，此时的阻值利用对应旋钮的数值乘以相应的倍率再相加即可；刻度尺的分度值就是相邻两刻度的距离，观察刻度尺求解即可；用刻度尺读数时，需要估读到分度值的后一位；当天平再次平衡后，物体的质量等于砝码的质量加上游码的示数，利用排水法，即末状态的体积减初状态的体积即为石块的体积。
电阻箱读数的方法为:各个旋盘所指向的数值乘以该面板上显示的倍数，最后把所有面板的读数加在一起，就是电阻箱的电阻值，因此图中电阻箱的接入的电阻为2021Ω。
图中量筒的分度值是1mL，量筒的读数为30mL，即量筒中水和金属块的体积30mL，金属块的体积为
图中刻度尺的分度值是0.1cm，刻度尺的读数应该估读到分度值的下一位，物体的左端放在刻度尺3.00cm位置，物体的右端放在刻度尺5.50cm位置，被测物体的长度是
用托盘天平测量物体质量，物体质量等于右盘中砝码质量加上游码示数。从图中可以看出，金属块的质量
28.如图所示的电能表的读数是________kW·h；若该电能表的表盘转了360转，则此时的用电器消耗了________kW·h的电能。
【答案】 201.8；0.6
【解析】测量电流做功或消耗的电能，可以利用电能表来测量，需要注意的是电能表的最后一位是小数；通过电能表的表盘可以看出，每消耗一度电转盘转动600圈，结合题目给出的转盘转动的圈数求解消耗的电能。
电能表的读数是201.8kW·h。
若该电能表的表盘转了360转，则此时用电器消耗了

故此时用电器消耗了 。
29．小明家的电能表如图所示，他要用电能表和秒表测某一用电器的实际电功率。在用电高峰时，他只让规格为“220V 1000W”的电热水壶单独工作，测得在200s内电能表的转盘恰好转81圈。此时该电热水壶的实际功率 W，实际电压 V．（假设电水壶电阻不变）
【答案】810；198。
【解析】由P＝可得：
电热水壶的电阻：R＝＝＝48.4Ω，
因为每消耗1kW•h的电能，电能表的转盘转1800转，所以电能表的转盘转81转消耗的电能为：W＝＝kW•h＝×3.6×106J＝1.62×105J，电热水壶的实际功率为：P实＝＝＝810W，
所以实际电压：U实＝＝＝198V。
