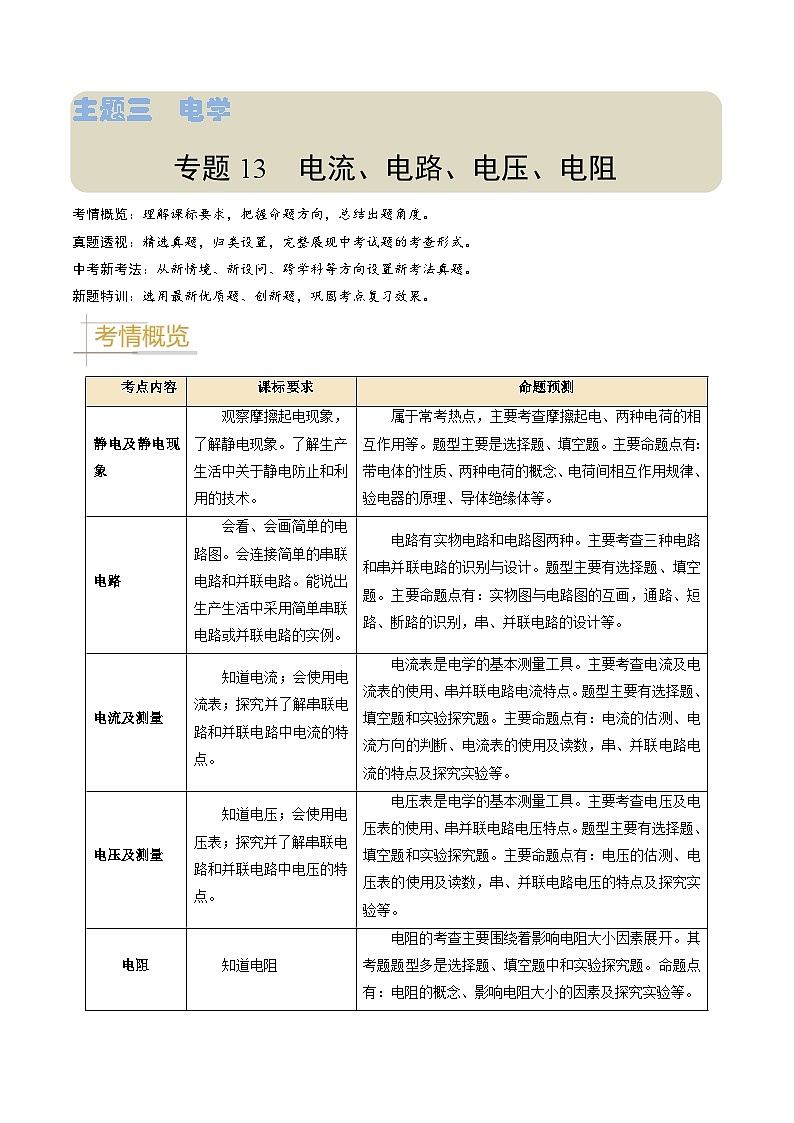

专题13电流、电路、电压、电阻-备战2024年中考物理真题透析（全国通用）
展开
这是一份专题13电流、电路、电压、电阻-备战2024年中考物理真题透析（全国通用），文件包含专题13电流电路电压电阻-备战2024年中考物理全国通用教师版docx、专题13电流电路电压电阻-备战2024年中考物理全国通用学生版docx等2份试卷配套教学资源，其中试卷共45页， 欢迎下载使用。
考情概览：理解课标要求，把握命题方向，总结出题角度。
真题透视：精选真题，归类设置，完整展现中考试题的考查形式。
中考新考法：从新情境、新设问、跨学科等方向设置新考法真题。
新题特训：选用最新优质题、创新题，巩固考点复习效果。
►考向一 静电及静电现象
1．（2023·淄博）用丝绸摩擦过的玻璃棒（带正电）接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是（ ）
A．丝绸和玻璃棒摩擦的过程中创造了电荷
B．丝绸和玻璃棒摩擦的过程中，玻璃棒得到电子
C．验电器的箔片张开是因为两个箔片都带了负电荷
D．玻璃棒接触验电器的金属球时，金属球上的部分电子转移到玻璃棒上
2.（2023·常州）“金陵金箔”是国家级非物质文化遗产，手工打造的金箔轻薄柔软，不能用手直接拿取，正确拿取的方法是：手持羽毛轻轻扫过纸垫，如图甲所示；再将羽毛靠近工作台上方的金箔，羽毛即可将金箔吸住，如图乙所示，羽毛扫过纸垫的结果和吸住金箔的原因，分别是（ ）
A．摩擦使得羽毛和纸垫带异种电荷；异种电荷相互吸引
B．摩擦使得羽毛和纸垫带异种电荷；带电物体吸引轻小物体
C．摩擦使得羽毛和纸垫带同种电荷；异种电荷相互吸引
D．摩擦使得羽毛和纸垫带同种电荷；带电物体吸引轻小物体
3.（2023·巴中）下列有关电现象说法正确的是（ ）
A．摩擦起电的实质是创造了电荷
B．用毛皮摩擦过的橡胶棒带正电，是因为橡胶棒失去电子
C．油罐车底部有铁链拖在地上，是为了防止静电带来的危害
D．摩擦过的塑料尺能吸引小纸屑是因为同种电荷互相吸引

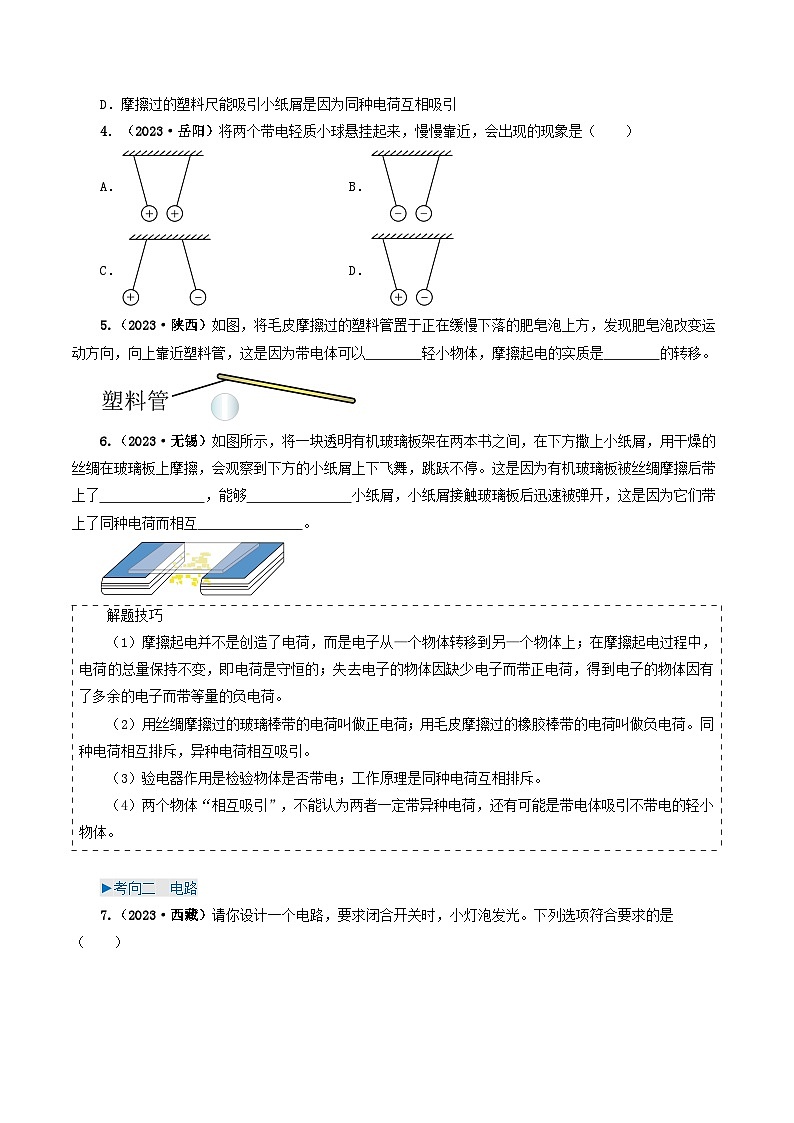

4．（2023·岳阳）将两个带电轻质小球悬挂起来，慢慢靠近，会出现的现象是（ ）
A． B．
C． D．
5.（2023·陕西）如图，将毛皮摩擦过的塑料管置于正在缓慢下落的肥皂泡上方，发现肥皂泡改变运动方向，向上靠近塑料管，这是因为带电体可以 轻小物体，摩擦起电的实质是 的转移。
6.（2023·无锡）如图所示，将一块透明有机玻璃板架在两本书之间，在下方撒上小纸屑，用干燥的丝绸在玻璃板上摩擦，会观察到下方的小纸屑上下飞舞，跳跃不停。这是因为有机玻璃板被丝绸摩擦后带上了 ，能够 小纸屑，小纸屑接触玻璃板后迅速被弹开，这是因为它们带上了同种电荷而相互 。
►考向二 电路
7.（2023·西藏）请你设计一个电路，要求闭合开关时，小灯泡发光。下列选项符合要求的是（ ）
A． B．
C． D．
8.（2023·泰州）汽车行驶时驾驶员和乘客必须系好安全带，当驾驶员系好安全带时，相当于闭合开关，仪表盘上的指示灯不亮；未系安全带时，相当于断开开关，指示灯发光。图中符合上述要求的电路是（ ）
A． B．
C． D．
9.（2023·徐州）电路就是用导线把电源、用电器、 等元件连接起来组成的电流路径，实验室所用导线的材料通常是 。如果用导线直接将电源两极相连，就会造成 ，损坏电源。
10.（2023·陕西）小明设计了一款道路井盖移动报警电路。该电路由电源、警示灯L、保护电阻R0、开关S和S1组成。闭合开关S，当井盖未被移动时，相当于开关S1闭合，警示灯L不亮；当井盖被移动时，相当于开关S1断开，警示灯L发光提醒路人。请根据以上要求，将图中的电路补充完整。
►考向三 电流及测量
11.（2023·常德）如图所示有两个相同的验电器，其中A带正电、B不带电。用带有绝缘柄的金属棒把A和B连接起来。下列说法错误的是（ ）
A．连接前，A的金属箔张开是因为同种电荷相互排斥
B．连接的一瞬间，自由电子从B流向A
C．连接的一瞬间，正电荷从A流向B
D．连接的一瞬间，金属杆中电流方向是从A流向B
12.（2023·泰安）下列电路中，闭合开关后，电流表能正确测量出通过灯泡电流的是（ ）
A． B．
C． D．
13.（2023·天津）在探究串、并联电路中电流的规律时，做了如图所示的实验。闭合开关后，电流表A1、A2的示数分别为0.5A和0.3A，则通过小灯泡的电流为 A，通过小灯泡的电流为 A。
14.（2023·自贡）为了保护同学们的视力，很多学校教室里的日光灯全部更换成如图所示的LED护眼灯，每间教室里的9盏LED护眼灯的连接方式是 联的。如果打开护眼灯之后，老师又打开了教室中的多媒体设备，则教室电路中的总电流会 （选填“增大”或“减小”）。
15.（2023·甘孜）如图所示，小覃同学所在的兴趣小组正在探究并联电路中电流的规律。
（1）图甲是他们设计的电路图，实验时需要测量A、B、C三处的电流。图乙是他们某次测量时连接的实验电路，此时电流表测量的是 （选“A”“B”或“C”）处的电流；
（2）小覃同学要测量通过L2的电流，只需将图乙中导线 （选填“a”或“b”）的一端移动到电流表的负接线柱上；重新连接好电路后，闭合开关，电流表的示数如图丙所示，则电流表的示数为 A；
（3）该小组另一位同学测出一组A、B、C三处的电流，数据如下表所示，由此他得出结论：
①干路电流等于各支路电流之和。
②各支路电流相等。
（4）小组内交流讨论后，一致认为该同学的结论不具普遍性，要得到并联电路中电流的规律，还应该选用规格 （选填“相同”或“不相同”）的灯泡进行实验。
►考向四 电压及测量
16.（2023·长春）在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。用电压表测量这个自制电池的电压，其现象如图所示。下列说法正确的是（ ）
A．铜片是电池正极B．锌片是电池正极
C．盐水不导电D．电压表正、负接线柱接反了
17.（2023·济南）如图所示的实物电路由电源、开关S、两个小灯泡L1、L2和甲、乙、丙三个电表（电流表或电压表）组成。闭合开关S后，两个小灯泡L1、L2均能发光。下列关于甲、乙、丙三个电表的判断，正确的是（ ）
A．甲是电压表，乙、丙是电流表
B．乙是电压表，甲、丙是电流表
C．甲是电流表，乙、丙是电压表
D．丙是电流表，甲、乙是电压表
18.（2023·福建）如图所示，电源电压不变，灯L1、L2完全相同。闭合S1，断开S2、S3，灯L1、L2是 联的。闭合S1、S2，断开S3，电压表示数为U1；闭合S1、S3，断开S2，电压表示数为U2，则 。
19.（2023·海南）小海和小南探究串联电路电压的特点，选用一个“2.5V 0.3A”的小灯泡和一个10Ω的定值电阻串联，按照图甲电路图进行实验。
（1）用笔画线代替导线，将图乙中实物电路连接完整。( )
（2）用电压表测量定值电阻ab两端电压时，闭合开关，小灯泡忽明忽暗，电压表指针摇摆不定。小海认为电路故障是线路接触不良，小南认为是小灯泡断路。判断正确的是 （选填“小海”或“小南”）。
（3）排除故障后，通过测量得到一组数据如下表：
根据数据得出结论：串联电路的总电压等于各用电器两端的电压之和。
这样得出结论 （选填“合理”或“不合理”），理由是： 。
►考向五 电阻
20.（2023·海南）如图为某款新型折叠屏手机，折叠屏主要部件是柔性发光二极管。制成二极管的材料是（ ）
A．超导体B．导体C．半导体D．绝缘体
21.（2023·常德）有ABC三根完全相同的导线，将A导线剪去一半，电阻变为R1；将B导线均匀的拉伸到原来长度的两倍，电阻变为R2；将C导线从中间对折，电阻变为R3。下列大小关系正确的是（ ）
A．R1＞R2＞R3B．R2＞R1＞R3C．R2＞R3＞R1D．R3＞R1＞R2
22.（2023·西藏）某学习小组在“探究影响导体电阻大小的因素”实验时，设计了如图所示的实验装置，实验中分别将A、B、C、D四根导体接入电路，四根导体的材料规格如下表所示。
（1）请你在图中用一根导线将电流表正确连入电路 ；
（2）为比较A、B、C、D四根导体电阻的大小，可通过观察 来判断；
（3）要探究导体电阻大小与长度的关系，应选用 两根导体进行实验；
（4）将A、C两根导体分别接入电路中进行实验，可得出：当导体的长度和材料相同时，横截面积越大，电阻越 ；
（5）老师想改装一个滑动变阻器使其最大阻值变小，请你根据该实验结论，帮老师想出一种方法： （写出一种合理方法即可）。
►考向六 变阻器
23.（2023·福建）滑动变阻器可以改变接入电路中电阻的大小。使用时移动滑片，改变的是滑动变阻器接入电路中电阻丝的（ ）
A．材料B．横截面积C．长度D．电流方向
24.（2023·天津）电位器实质是一种变阻器，如图是电位器的结构和连入电路的示意图，A、B、C是接线柱。当滑片向A端旋转时，连入电路的电阻（ ）
A．变大
B．变小
C．不变
D．先变大后变小
1．（新情境）（2023·常州）京杭大运河上的古桥——拱宸桥两侧，安装了全国首个水上红绿灯，实现同一时间段内仅让船舶单向通过桥洞。图中电源电压恒为，四盏灯的额定电压均为，开关S中央的金属片自动与触点1、2、1、2……接触。请以笔画线代替导线完成电路连接。
2．（跨学科）（2023·抚顺）如图所示，脱毛衣时，与毛衣摩擦过的头发会“粘”在脸上。下列说法正确的是（ ）
A．脱毛衣时发生了摩擦起电现象
B．头发“粘”在脸上是因为同种电荷相互吸引
C．若头发带负电荷，与脸接触时的瞬间电流方向从头发到脸
D．若毛衣带正电荷，说明它有了多余的电子
3．（新考法）（2023·威海）用毛皮摩擦过的橡胶棒接触不带电的验电器金属球后，金属箔张角如图甲所示：接着用毛皮摩擦过的气球再接触金属球，金属箔张角变大，如图乙所示；然后用短波紫外光照射但不接触金属球，金属箔张角如图丙所示，此时金属球中的某种电荷“逃”到了空气中。下列推断错误的是（ ）
A．甲图中瞬间电流方向是由验电器到橡胶棒
B．乙图中摩擦过的气球带负电
C．丙图中金属箔张角变小是因为它们相互吸引
D．丙图中从金属球“逃”出的是电子
1．（2023·巴中）在如图所示的电路中，下列说法正确的是（ ）
A．当闭合开关S1、S2、S3时，电源短路
B．当只闭合开关S1、S2时，L1、L2并联
C．当只闭合开关S2、S3时，L1、L2串联
D．当只闭合开关S1、S3时，L1、L2串联
2．（2023·恩施）一间教室安装有10盏规格相同的日光灯，正常工作时，通过门边总控开关的电流是1.8A。自习时，为节能，关掉讲台的2盏灯，通过总控开关的电流变为（ ）
A．1. 44AB．1. 62AC．1. 8AD．2. 16A
19．（2023·潍坊）如图所示为一款吊扇灯，闭合总开关后，风扇和灯可各自独立工作。下列设计的电路图中，跟该吊扇灯功能吻合且符合实际的是（ ）
A． B．
C． D．
3．（2023·长沙）“浴霸”里的电加热器和换气扇能独立工作互不干扰，符合上述要求的电路是（ ）
A． B．
C． D．
4．（2023·无锡）新国标电动车上装有转向灯和蜂鸣器，开关拨至“左”，左转向灯亮、蜂鸣器响；开关拨至“右”，右转向灯亮、蜂鸣器响，左、右转向灯不能同时亮，下列电路图设计合理的是（ ）
A． B．
C． D．
5．（2023·苏州）如图，在桌面上将开关、灯泡和电源等连接好制成一套简易有线电报机。小明、小红分别在不透光挡板（图中未画出）两侧，通过控制灯泡闪光次数来向对方发送不同信息，图中虚线表示可固定挡板的位置。则（ ）
A．挡板沿AA＇固定，灯泡显示操控开关的人所发信息
B．挡板沿AA＇固定，灯泡显示操控开关的人所发信息
C．挡板沿BB＇固定，灯泡显示操控开关的人所发信息
D．挡板沿BB＇固定，灯泡显示操控开关的人所发信息
6．（2023·牡丹江）如图所示，闭合开关，说法正确的是（ ）
A．两只小灯泡并联
B．电压表测量L1两端的电压
C．若L1不发光，一定是L1断路
D．若L2不发光，电压表一定无示数
7．（2023·青岛）（多选）有甲、乙、丙三个带电体， 甲物体排斥乙物体，乙物体吸引丙物体。如果丙物体带正电，则下列判断正确的是（ ）
A．甲物体带正电B．甲物体带负电
C．乙物体带负电D．乙物体带正电
8．（2023·青岛）（多选）如图所示电路，电源电压不变，闭合S1和S2，灯泡L1和L2均能正常发光，电流表和电压表均有示数。下列分析正确的是（ ）
A．只闭合S1，电压表可以测量出电源两端的电压
B．只闭合S1，电流表可以测量出通过L2的电流
C．先闭合S1，再闭合S2，L1的亮度不变
D．先闭合S1，再闭合S2，电流表和电压表的示数均不变
9．（2023·甘孜）图所示的“静电章鱼实验”中，与羊毛摩擦过的塑料细丝像章鱼脚一样分开，是由于细丝带上了 （选填“同种”或“异种”）电荷而相互 （选填“吸引”或“排斥”）。
10．（2023·锦州）试卷在印刷厂“诞生”时，由于 现象会使印刷机积累大量电荷，为避免出现火花放电，工人会将机器接地。当自由电子从机器流向大地时，电流方向是 （选填“从机器到大地”或“从大地到机器”）。
11．（2023·广西）兴趣小组用塑料瓶、锡箔纸、金属线等物品制作了简易验电器。如图所示，将跟头发摩擦过的笔杆接触验电器的金属线，发现锡箔纸张开，说明笔杆因为 转移而带电，锡箔纸带 （选填“同种”或“异种”）电荷。
12．（2023·十堰）如图所示，酸甜多汁的水果提供的电能点亮了发光二极管，其中水果相当于电路中的 ，发光二极管主要由 材料制成。如果其中一个二极管熄灭，其它依然发光，说明熄灭的二极管与其它二极管是 （选填“串联”或“并联”）的。
13．（2023·绥化）定值电阻R1和R2并联在如图甲所示电路中，电流表的示数为0.5A，通过R1的电流为0.3A，则通过R2的电流为 A；再将R1和R2串联在如图乙所示电路中，电源电压为5V，电压表示数为3V，则R1两端的电压为 V。
14．（2023·广东）如题图所示，电压表的读数为 V；滑动变阻器以图所示方式接入电路，当滑片向左滑动时，滑动变阻器连入电路的电阻 （选填“变大”“变小”或“不变”）。
15．（2023·贵州）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：两灯并联，电流表测通过灯的电流，开关控制整个电路，导线不能交叉。
16．（2023·包头）同学们利用如图所示电路研究“并联电路中干路电流与各支路电流的关系”。
（1）连接电路，闭合开关，发现小灯泡亮、不亮，故障原因可能是 。
（2）排除故障后，用电流表分别测出A、B、C三点的电流、、，更换规格 （选填“相同”或“不同”）的小灯泡多次实验，数据记录在表格中。
（3）分析数据得出结论： 。
17．（2023·十堰）在“探究串联电路电压规律”实验中，小明连接了图甲的电路，A、B、C、D为接线柱编号，1、2、3、4为导线编号。
（1）为使结论具有普遍性，、应选择规格 （选填“相同”或“不同”）的灯泡；
（2）闭合开关，电压表指针如图乙，造成这种现象的原因是 ；
（3）修改电路并完成图甲实验后，小明断开开关，未拆下电压表，只改接某根导线的一端，也能测出总电压。他的改接方法是 。
18．（2023·雅安）小雅和同学进行“探究串联电路电压规律”的实验。所用器材有：电压恒为3V的电源，一个开关，两只灯泡（L1和L2），两只相同电压表和（量程均为0~3V和0~15V），导线若干。
（1）他们按图甲所示的电路图连接电路，用一只电压表分别测AB、BC、AC间的电压。每次拆接电压表时，开关应处于 状态；
（2）为测量两端电压，请在图乙中用笔画线代替导线将实物图连接完整；
（3）具有创新精神的小雅决定改进实验。她按照图丙所示电路图连接好电路，闭合开关，发现电压表和的指针偏转角度相同，则可能的原因是电压表 （选填“”或“”）的量程选大了，此时电压表和的示数分别为 V和 V；
（4）解决问题后，小雅同学测出了AB间和AC间的电压，为了测量BC间的电压，断开开关，接下来可以 ；
A．保持B接线不动，将电压表连线由A改接到C
B．保持C接线不动，将电压表连线由A改接到B
（5）为了得到更普遍的规律，下列操作最合理的是 ；
A．将灯泡和互换位置进行多次测量
B．换用不同规格的灯泡进行多次测量
（6）分析AB、BC、AC间的电压关系，得出结论：在串联电路中，各部分电路电压之和等于总电压。
19．（2023·恩施）在如图所示实验电路中，闭合开关后灯不亮。
（1）为判断电路是否正常，应首先进行的操作是 ，观察 ；
（2）如果在反复调节后，灯仍不亮。若检查发现只有灯和变阻器可能出现故障，观察电表的示数，请说明一种判断方法及故障产生的原因： 。考点内容
课标要求
命题预测
静电及静电现象
观察摩擦起电现象，了解静电现象。了解生产生活中关于静电防止和利用的技术。
属于常考热点，主要考查摩擦起电、两种电荷的相互作用等。题型主要是选择题、填空题。主要命题点有：带电体的性质、两种电荷的概念、电荷间相互作用规律、验电器的原理、导体绝缘体等。
电路
会看、会画简单的电路图。会连接简单的串联电路和并联电路。能说出生产生活中采用简单串联电路或并联电路的实例。
电路有实物电路和电路图两种。主要考查三种电路和串并联电路的识别与设计。题型主要有选择题、填空题。主要命题点有：实物图与电路图的互画，通路、短路、断路的识别，串、并联电路的设计等。
电流及测量
知道电流；会使用电流表；探究并了解串联电路和并联电路中电流的特点。
电流表是电学的基本测量工具。主要考查电流及电流表的使用、串并联电路电流特点。题型主要有选择题、填空题和实验探究题。主要命题点有：电流的估测、电流方向的判断、电流表的使用及读数，串、并联电路电流的特点及探究实验等。
电压及测量
知道电压；会使用电压表；探究并了解串联电路和并联电路中电压的特点。
电压表是电学的基本测量工具。主要考查电压及电压表的使用、串并联电路电压特点。题型主要有选择题、填空题和实验探究题。主要命题点有：电压的估测、电压表的使用及读数，串、并联电路电压的特点及探究实验等。
电阻
知道电阻
电阻的考查主要围绕着影响电阻大小因素展开。其考题题型多是选择题、填空题中和实验探究题。命题点有：电阻的概念、影响电阻大小的因素及探究实验等。
变阻器
知道变阻器
变阻器主要是以滑动变阻器为主。其考题题型多是选择题、填空题中。命题点有：滑动变阻器铭牌的含义、滑动变阻器的使用等。
解题技巧
（1）摩擦起电并不是创造了电荷，而是电子从—个物体转移到另—个物体上；在摩擦起电过程中，电荷的总量保持不变，即电荷是守恒的；失去电子的物体因缺少电子而带正电荷，得到电子的物体因有了多余的电子而带等量的负电荷。
（2）用丝绸摩擦过的玻璃棒带的电荷叫做正电荷；用毛皮摩擦过的橡胶棒带的电荷叫做负电荷。同种电荷相互排斥，异种电荷相互吸引。
（3）验电器作用是检验物体是否带电；工作原理是同种电荷互相排斥。
（4）两个物体“相互吸引”，不能认为两者一定带异种电荷，还有可能是带电体吸引不带电的轻小物体。
解题技巧
（1）电路是由电源、用电器、开关和导线四部分组成的
（2）短路有两种情况，一是电源正负极之间没有用电器，而用导线直接把正负极连接起来，这种情况下，发生短路的电路中电流会很大，很可能烧坏电源；二是部分电路的短路，如果有特殊需要，在电路设计中是允许的，此时被短路的用电器不工作。
（3）串联电路和并联电路的比较
串联电路
并联电路
连接特点
用电器逐个顺次连接，只有一条电流的路径，无分支
各用电器并列地连接在电路的两个点之间，有干路与支路之分
工作特点
任意一个用电器不工作，其他用电器均不能工作
某一支路断路时，其他支路上的用电器仍能工作
开关控制特点
电路中任意位置的一只开关，即可控制整个电路的工作
干路开关控制整个电路的所有用电器，支路上的开关只能控制所在支路上的用电器
连接方法和技巧
逐个顺次，一一连接
“先串后并法”或“先并后串法”
（4）串、并联电路的识别方法
①定义法：若电路中各元件是逐个顺次首尾相连的，此电路就是串联电路。若各元件（用电器）“首首相接，尾尾相接”并列地连在电路中（“首”即为电流流入用电器的那一端，“尾”即为电流流出用电器的那一端），此电路就是并联电路。
②电流法：电流法是识别串、并联电路最常用的方法。所谓“电流法”就是在识别电路时，让电流从电源正极出发经过各用电器回到电源负极，如果途中不分流，电流始终沿一条路径，这些用电器的连接方式就是串联；如果电流在某处分为几条支路，电流在电路中有分有合，则这些用电器之间的连接方式就是并联。
③拆除法：拆除法是识别较难电路的一种重要方法，它的原理就是串联电路中各用电器互相影响，并联电路中各用电器互不影响。在串联电路中，拆除任何一个用电器，其他用电器中就没有电流；在并联电路中，拆除任何一个用电器，其他支路上的用电器中仍有电流通过。
（5）由电路图连接实物图的方法
根据电路图连接实物图的一般方法：①按照电路图把元件一一地放在对应的位置。②把所有的开关都断开。③按照一定的顺序连接各电路元件，一般从电源的正极开始，按照电流经过路径顺序逐个连接，最后接到电源的负极，也可以从电源的负极开始，以相反的顺序连接，最后回到电源的正极。
0.2
0.2
0.4
解题技巧
（1）电荷的定向移动形成电流。定向移动的可以是电子，也可以是正、负离子，而电流方向规定为正电荷定向移动的方向，与电子的定向移动方向相反。
（2）在被测电流不超过其最大测量值的前提下，尽可能选择小量程，这样可使电流表指针偏转角度尽可能大些，便于精确读数，从而能减小测量的误差。在不能预先估计被测电流大小的情况下，要先接入大量程，将电路中的开关迅速闭合再断开，看指针偏转情况。如果指针偏角太小，应换用小量程；如果指针偏转迅速超过最大值，应换大量程的电流表。
（3）串、并联电路中电流的计算
首先分析电路的连接方式，然后根据串、并联电路中电流的特点进行有关计算：串联电路中各处电流相等，并联电路干路中的电流等于各支路中的电流之和。
实验序号
1
2.4V
2.0V
4.4V
解题技巧
（1）某电路有电流通过，则该电路两端一定有电压
（2）运用“去表法”分析电路
在电路中同时出现多个电流表和电压表，导致电路变得较为复杂，为了弄清电路中用电器或电阻的连接形式，找出电流和电压的规律，可以先用“去表法”处理电路。在用“去表法”时，把电流表看成导线，把电压表看成断开的开关。
（3）电压表一定跟被测电路的用电器并联。若错接成串联，用电器不能工作，但此时电压表有示数，且示数等于电源电压；电压表在量程允许的情况下，可以直接连接在电源两极测电源电压。
（4）串、并联电路电压的计算
首先对电路进行分析，判断出电压表的测量范围，然后再根据串、并联电路电压的规律进行计算，串联电路两端的总电压等于各部分电路两端的电压之和（即）；并联电路各支路两端的电压相等（即）。
导体代号
长度/m
横截面积/mm2
材料
电流表示数/A
A
1.0
0.4
锰铜
1.4
B
0.5
0.4
锰铜
2.7
C
1.0
0.6
锰铜
2.0
D
1.0
0.4
镍铬合金
0.6
解题技巧
电阻是导体本身的一种性质，不同导体的电阻一般不同，它只取决于导体的材料、长度、横截面积和温度，在导体材料、横截面积相同时，导体越长，电阻越大。在导体材料、长度相同时，导体的横截面积越大，电阻越小。导体的电阻跟导体两端的电压、通过导体的电流无关，也跟导体是否通电无关。
解题技巧
（1）使用滑动变阻器一定要“一上一下”连接接线柱，同时接金属杆上两接线柱C与D，电阻丝未接入电路，起不到变阻的作用，且会形成短路；直接接电阻丝两端的接线柱，这样相当于在电路中接入一个阻值很大的定值电阻，起不到变阻作用。
（2）分清滑动变阻器是哪一段电阻丝接入电路，当滑片P向左（或向右）移动时，其电阻怎么变化；闭合关前，要使滑片P处在连入电路的电阻值最大的位置。
（3）通过滑动变阻器的电流不要超过变阻器标示的允许值。
实验次数
A点电流
B点电流
C点电流
1
0.24
0.32
0.56
2
0.26
0.24
0.50
3
0.20
0.28
0.48
考情概览：理解课标要求，把握命题方向，总结出题角度。
真题透视：精选真题，归类设置，完整展现中考试题的考查形式。
中考新考法：从新情境、新设问、跨学科等方向设置新考法真题。
新题特训：选用最新优质题、创新题，巩固考点复习效果。
►考向一 静电及静电现象
1．（2023·淄博）用丝绸摩擦过的玻璃棒（带正电）接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是（ ）
A．丝绸和玻璃棒摩擦的过程中创造了电荷
B．丝绸和玻璃棒摩擦的过程中，玻璃棒得到电子
C．验电器的箔片张开是因为两个箔片都带了负电荷
D．玻璃棒接触验电器的金属球时，金属球上的部分电子转移到玻璃棒上
2.（2023·常州）“金陵金箔”是国家级非物质文化遗产，手工打造的金箔轻薄柔软，不能用手直接拿取，正确拿取的方法是：手持羽毛轻轻扫过纸垫，如图甲所示；再将羽毛靠近工作台上方的金箔，羽毛即可将金箔吸住，如图乙所示，羽毛扫过纸垫的结果和吸住金箔的原因，分别是（ ）
A．摩擦使得羽毛和纸垫带异种电荷；异种电荷相互吸引
B．摩擦使得羽毛和纸垫带异种电荷；带电物体吸引轻小物体
C．摩擦使得羽毛和纸垫带同种电荷；异种电荷相互吸引
D．摩擦使得羽毛和纸垫带同种电荷；带电物体吸引轻小物体
3.（2023·巴中）下列有关电现象说法正确的是（ ）
A．摩擦起电的实质是创造了电荷
B．用毛皮摩擦过的橡胶棒带正电，是因为橡胶棒失去电子
C．油罐车底部有铁链拖在地上，是为了防止静电带来的危害
D．摩擦过的塑料尺能吸引小纸屑是因为同种电荷互相吸引
4．（2023·岳阳）将两个带电轻质小球悬挂起来，慢慢靠近，会出现的现象是（ ）
A． B．
C． D．
5.（2023·陕西）如图，将毛皮摩擦过的塑料管置于正在缓慢下落的肥皂泡上方，发现肥皂泡改变运动方向，向上靠近塑料管，这是因为带电体可以 轻小物体，摩擦起电的实质是 的转移。
6.（2023·无锡）如图所示，将一块透明有机玻璃板架在两本书之间，在下方撒上小纸屑，用干燥的丝绸在玻璃板上摩擦，会观察到下方的小纸屑上下飞舞，跳跃不停。这是因为有机玻璃板被丝绸摩擦后带上了 ，能够 小纸屑，小纸屑接触玻璃板后迅速被弹开，这是因为它们带上了同种电荷而相互 。
►考向二 电路
7.（2023·西藏）请你设计一个电路，要求闭合开关时，小灯泡发光。下列选项符合要求的是（ ）
A． B．
C． D．
8.（2023·泰州）汽车行驶时驾驶员和乘客必须系好安全带，当驾驶员系好安全带时，相当于闭合开关，仪表盘上的指示灯不亮；未系安全带时，相当于断开开关，指示灯发光。图中符合上述要求的电路是（ ）
A． B．
C． D．
9.（2023·徐州）电路就是用导线把电源、用电器、 等元件连接起来组成的电流路径，实验室所用导线的材料通常是 。如果用导线直接将电源两极相连，就会造成 ，损坏电源。
10.（2023·陕西）小明设计了一款道路井盖移动报警电路。该电路由电源、警示灯L、保护电阻R0、开关S和S1组成。闭合开关S，当井盖未被移动时，相当于开关S1闭合，警示灯L不亮；当井盖被移动时，相当于开关S1断开，警示灯L发光提醒路人。请根据以上要求，将图中的电路补充完整。
►考向三 电流及测量
11.（2023·常德）如图所示有两个相同的验电器，其中A带正电、B不带电。用带有绝缘柄的金属棒把A和B连接起来。下列说法错误的是（ ）
A．连接前，A的金属箔张开是因为同种电荷相互排斥
B．连接的一瞬间，自由电子从B流向A
C．连接的一瞬间，正电荷从A流向B
D．连接的一瞬间，金属杆中电流方向是从A流向B
12.（2023·泰安）下列电路中，闭合开关后，电流表能正确测量出通过灯泡电流的是（ ）
A． B．
C． D．
13.（2023·天津）在探究串、并联电路中电流的规律时，做了如图所示的实验。闭合开关后，电流表A1、A2的示数分别为0.5A和0.3A，则通过小灯泡的电流为 A，通过小灯泡的电流为 A。
14.（2023·自贡）为了保护同学们的视力，很多学校教室里的日光灯全部更换成如图所示的LED护眼灯，每间教室里的9盏LED护眼灯的连接方式是 联的。如果打开护眼灯之后，老师又打开了教室中的多媒体设备，则教室电路中的总电流会 （选填“增大”或“减小”）。
15.（2023·甘孜）如图所示，小覃同学所在的兴趣小组正在探究并联电路中电流的规律。
（1）图甲是他们设计的电路图，实验时需要测量A、B、C三处的电流。图乙是他们某次测量时连接的实验电路，此时电流表测量的是 （选“A”“B”或“C”）处的电流；
（2）小覃同学要测量通过L2的电流，只需将图乙中导线 （选填“a”或“b”）的一端移动到电流表的负接线柱上；重新连接好电路后，闭合开关，电流表的示数如图丙所示，则电流表的示数为 A；
（3）该小组另一位同学测出一组A、B、C三处的电流，数据如下表所示，由此他得出结论：
①干路电流等于各支路电流之和。
②各支路电流相等。
（4）小组内交流讨论后，一致认为该同学的结论不具普遍性，要得到并联电路中电流的规律，还应该选用规格 （选填“相同”或“不相同”）的灯泡进行实验。
►考向四 电压及测量
16.（2023·长春）在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。用电压表测量这个自制电池的电压，其现象如图所示。下列说法正确的是（ ）
A．铜片是电池正极B．锌片是电池正极
C．盐水不导电D．电压表正、负接线柱接反了
17.（2023·济南）如图所示的实物电路由电源、开关S、两个小灯泡L1、L2和甲、乙、丙三个电表（电流表或电压表）组成。闭合开关S后，两个小灯泡L1、L2均能发光。下列关于甲、乙、丙三个电表的判断，正确的是（ ）
A．甲是电压表，乙、丙是电流表
B．乙是电压表，甲、丙是电流表
C．甲是电流表，乙、丙是电压表
D．丙是电流表，甲、乙是电压表
18.（2023·福建）如图所示，电源电压不变，灯L1、L2完全相同。闭合S1，断开S2、S3，灯L1、L2是 联的。闭合S1、S2，断开S3，电压表示数为U1；闭合S1、S3，断开S2，电压表示数为U2，则 。
19.（2023·海南）小海和小南探究串联电路电压的特点，选用一个“2.5V 0.3A”的小灯泡和一个10Ω的定值电阻串联，按照图甲电路图进行实验。
（1）用笔画线代替导线，将图乙中实物电路连接完整。( )
（2）用电压表测量定值电阻ab两端电压时，闭合开关，小灯泡忽明忽暗，电压表指针摇摆不定。小海认为电路故障是线路接触不良，小南认为是小灯泡断路。判断正确的是 （选填“小海”或“小南”）。
（3）排除故障后，通过测量得到一组数据如下表：
根据数据得出结论：串联电路的总电压等于各用电器两端的电压之和。
这样得出结论 （选填“合理”或“不合理”），理由是： 。
►考向五 电阻
20.（2023·海南）如图为某款新型折叠屏手机，折叠屏主要部件是柔性发光二极管。制成二极管的材料是（ ）
A．超导体B．导体C．半导体D．绝缘体
21.（2023·常德）有ABC三根完全相同的导线，将A导线剪去一半，电阻变为R1；将B导线均匀的拉伸到原来长度的两倍，电阻变为R2；将C导线从中间对折，电阻变为R3。下列大小关系正确的是（ ）
A．R1＞R2＞R3B．R2＞R1＞R3C．R2＞R3＞R1D．R3＞R1＞R2
22.（2023·西藏）某学习小组在“探究影响导体电阻大小的因素”实验时，设计了如图所示的实验装置，实验中分别将A、B、C、D四根导体接入电路，四根导体的材料规格如下表所示。
（1）请你在图中用一根导线将电流表正确连入电路 ；
（2）为比较A、B、C、D四根导体电阻的大小，可通过观察 来判断；
（3）要探究导体电阻大小与长度的关系，应选用 两根导体进行实验；
（4）将A、C两根导体分别接入电路中进行实验，可得出：当导体的长度和材料相同时，横截面积越大，电阻越 ；
（5）老师想改装一个滑动变阻器使其最大阻值变小，请你根据该实验结论，帮老师想出一种方法： （写出一种合理方法即可）。
►考向六 变阻器
23.（2023·福建）滑动变阻器可以改变接入电路中电阻的大小。使用时移动滑片，改变的是滑动变阻器接入电路中电阻丝的（ ）
A．材料B．横截面积C．长度D．电流方向
24.（2023·天津）电位器实质是一种变阻器，如图是电位器的结构和连入电路的示意图，A、B、C是接线柱。当滑片向A端旋转时，连入电路的电阻（ ）
A．变大
B．变小
C．不变
D．先变大后变小
1．（新情境）（2023·常州）京杭大运河上的古桥——拱宸桥两侧，安装了全国首个水上红绿灯，实现同一时间段内仅让船舶单向通过桥洞。图中电源电压恒为，四盏灯的额定电压均为，开关S中央的金属片自动与触点1、2、1、2……接触。请以笔画线代替导线完成电路连接。
2．（跨学科）（2023·抚顺）如图所示，脱毛衣时，与毛衣摩擦过的头发会“粘”在脸上。下列说法正确的是（ ）
A．脱毛衣时发生了摩擦起电现象
B．头发“粘”在脸上是因为同种电荷相互吸引
C．若头发带负电荷，与脸接触时的瞬间电流方向从头发到脸
D．若毛衣带正电荷，说明它有了多余的电子
3．（新考法）（2023·威海）用毛皮摩擦过的橡胶棒接触不带电的验电器金属球后，金属箔张角如图甲所示：接着用毛皮摩擦过的气球再接触金属球，金属箔张角变大，如图乙所示；然后用短波紫外光照射但不接触金属球，金属箔张角如图丙所示，此时金属球中的某种电荷“逃”到了空气中。下列推断错误的是（ ）
A．甲图中瞬间电流方向是由验电器到橡胶棒
B．乙图中摩擦过的气球带负电
C．丙图中金属箔张角变小是因为它们相互吸引
D．丙图中从金属球“逃”出的是电子
1．（2023·巴中）在如图所示的电路中，下列说法正确的是（ ）
A．当闭合开关S1、S2、S3时，电源短路
B．当只闭合开关S1、S2时，L1、L2并联
C．当只闭合开关S2、S3时，L1、L2串联
D．当只闭合开关S1、S3时，L1、L2串联
2．（2023·恩施）一间教室安装有10盏规格相同的日光灯，正常工作时，通过门边总控开关的电流是1.8A。自习时，为节能，关掉讲台的2盏灯，通过总控开关的电流变为（ ）
A．1. 44AB．1. 62AC．1. 8AD．2. 16A
19．（2023·潍坊）如图所示为一款吊扇灯，闭合总开关后，风扇和灯可各自独立工作。下列设计的电路图中，跟该吊扇灯功能吻合且符合实际的是（ ）
A． B．
C． D．
3．（2023·长沙）“浴霸”里的电加热器和换气扇能独立工作互不干扰，符合上述要求的电路是（ ）
A． B．
C． D．
4．（2023·无锡）新国标电动车上装有转向灯和蜂鸣器，开关拨至“左”，左转向灯亮、蜂鸣器响；开关拨至“右”，右转向灯亮、蜂鸣器响，左、右转向灯不能同时亮，下列电路图设计合理的是（ ）
A． B．
C． D．
5．（2023·苏州）如图，在桌面上将开关、灯泡和电源等连接好制成一套简易有线电报机。小明、小红分别在不透光挡板（图中未画出）两侧，通过控制灯泡闪光次数来向对方发送不同信息，图中虚线表示可固定挡板的位置。则（ ）
A．挡板沿AA＇固定，灯泡显示操控开关的人所发信息
B．挡板沿AA＇固定，灯泡显示操控开关的人所发信息
C．挡板沿BB＇固定，灯泡显示操控开关的人所发信息
D．挡板沿BB＇固定，灯泡显示操控开关的人所发信息
6．（2023·牡丹江）如图所示，闭合开关，说法正确的是（ ）
A．两只小灯泡并联
B．电压表测量L1两端的电压
C．若L1不发光，一定是L1断路
D．若L2不发光，电压表一定无示数
7．（2023·青岛）（多选）有甲、乙、丙三个带电体， 甲物体排斥乙物体，乙物体吸引丙物体。如果丙物体带正电，则下列判断正确的是（ ）
A．甲物体带正电B．甲物体带负电
C．乙物体带负电D．乙物体带正电
8．（2023·青岛）（多选）如图所示电路，电源电压不变，闭合S1和S2，灯泡L1和L2均能正常发光，电流表和电压表均有示数。下列分析正确的是（ ）
A．只闭合S1，电压表可以测量出电源两端的电压
B．只闭合S1，电流表可以测量出通过L2的电流
C．先闭合S1，再闭合S2，L1的亮度不变
D．先闭合S1，再闭合S2，电流表和电压表的示数均不变
9．（2023·甘孜）图所示的“静电章鱼实验”中，与羊毛摩擦过的塑料细丝像章鱼脚一样分开，是由于细丝带上了 （选填“同种”或“异种”）电荷而相互 （选填“吸引”或“排斥”）。
10．（2023·锦州）试卷在印刷厂“诞生”时，由于 现象会使印刷机积累大量电荷，为避免出现火花放电，工人会将机器接地。当自由电子从机器流向大地时，电流方向是 （选填“从机器到大地”或“从大地到机器”）。
11．（2023·广西）兴趣小组用塑料瓶、锡箔纸、金属线等物品制作了简易验电器。如图所示，将跟头发摩擦过的笔杆接触验电器的金属线，发现锡箔纸张开，说明笔杆因为 转移而带电，锡箔纸带 （选填“同种”或“异种”）电荷。
12．（2023·十堰）如图所示，酸甜多汁的水果提供的电能点亮了发光二极管，其中水果相当于电路中的 ，发光二极管主要由 材料制成。如果其中一个二极管熄灭，其它依然发光，说明熄灭的二极管与其它二极管是 （选填“串联”或“并联”）的。
13．（2023·绥化）定值电阻R1和R2并联在如图甲所示电路中，电流表的示数为0.5A，通过R1的电流为0.3A，则通过R2的电流为 A；再将R1和R2串联在如图乙所示电路中，电源电压为5V，电压表示数为3V，则R1两端的电压为 V。
14．（2023·广东）如题图所示，电压表的读数为 V；滑动变阻器以图所示方式接入电路，当滑片向左滑动时，滑动变阻器连入电路的电阻 （选填“变大”“变小”或“不变”）。
15．（2023·贵州）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：两灯并联，电流表测通过灯的电流，开关控制整个电路，导线不能交叉。
16．（2023·包头）同学们利用如图所示电路研究“并联电路中干路电流与各支路电流的关系”。
（1）连接电路，闭合开关，发现小灯泡亮、不亮，故障原因可能是 。
（2）排除故障后，用电流表分别测出A、B、C三点的电流、、，更换规格 （选填“相同”或“不同”）的小灯泡多次实验，数据记录在表格中。
（3）分析数据得出结论： 。
17．（2023·十堰）在“探究串联电路电压规律”实验中，小明连接了图甲的电路，A、B、C、D为接线柱编号，1、2、3、4为导线编号。
（1）为使结论具有普遍性，、应选择规格 （选填“相同”或“不同”）的灯泡；
（2）闭合开关，电压表指针如图乙，造成这种现象的原因是 ；
（3）修改电路并完成图甲实验后，小明断开开关，未拆下电压表，只改接某根导线的一端，也能测出总电压。他的改接方法是 。
18．（2023·雅安）小雅和同学进行“探究串联电路电压规律”的实验。所用器材有：电压恒为3V的电源，一个开关，两只灯泡（L1和L2），两只相同电压表和（量程均为0~3V和0~15V），导线若干。
（1）他们按图甲所示的电路图连接电路，用一只电压表分别测AB、BC、AC间的电压。每次拆接电压表时，开关应处于 状态；
（2）为测量两端电压，请在图乙中用笔画线代替导线将实物图连接完整；
（3）具有创新精神的小雅决定改进实验。她按照图丙所示电路图连接好电路，闭合开关，发现电压表和的指针偏转角度相同，则可能的原因是电压表 （选填“”或“”）的量程选大了，此时电压表和的示数分别为 V和 V；
（4）解决问题后，小雅同学测出了AB间和AC间的电压，为了测量BC间的电压，断开开关，接下来可以 ；
A．保持B接线不动，将电压表连线由A改接到C
B．保持C接线不动，将电压表连线由A改接到B
（5）为了得到更普遍的规律，下列操作最合理的是 ；
A．将灯泡和互换位置进行多次测量
B．换用不同规格的灯泡进行多次测量
（6）分析AB、BC、AC间的电压关系，得出结论：在串联电路中，各部分电路电压之和等于总电压。
19．（2023·恩施）在如图所示实验电路中，闭合开关后灯不亮。
（1）为判断电路是否正常，应首先进行的操作是 ，观察 ；
（2）如果在反复调节后，灯仍不亮。若检查发现只有灯和变阻器可能出现故障，观察电表的示数，请说明一种判断方法及故障产生的原因： 。考点内容
课标要求
命题预测
静电及静电现象
观察摩擦起电现象，了解静电现象。了解生产生活中关于静电防止和利用的技术。
属于常考热点，主要考查摩擦起电、两种电荷的相互作用等。题型主要是选择题、填空题。主要命题点有：带电体的性质、两种电荷的概念、电荷间相互作用规律、验电器的原理、导体绝缘体等。
电路
会看、会画简单的电路图。会连接简单的串联电路和并联电路。能说出生产生活中采用简单串联电路或并联电路的实例。
电路有实物电路和电路图两种。主要考查三种电路和串并联电路的识别与设计。题型主要有选择题、填空题。主要命题点有：实物图与电路图的互画，通路、短路、断路的识别，串、并联电路的设计等。
电流及测量
知道电流；会使用电流表；探究并了解串联电路和并联电路中电流的特点。
电流表是电学的基本测量工具。主要考查电流及电流表的使用、串并联电路电流特点。题型主要有选择题、填空题和实验探究题。主要命题点有：电流的估测、电流方向的判断、电流表的使用及读数，串、并联电路电流的特点及探究实验等。
电压及测量
知道电压；会使用电压表；探究并了解串联电路和并联电路中电压的特点。
电压表是电学的基本测量工具。主要考查电压及电压表的使用、串并联电路电压特点。题型主要有选择题、填空题和实验探究题。主要命题点有：电压的估测、电压表的使用及读数，串、并联电路电压的特点及探究实验等。
电阻
知道电阻
电阻的考查主要围绕着影响电阻大小因素展开。其考题题型多是选择题、填空题中和实验探究题。命题点有：电阻的概念、影响电阻大小的因素及探究实验等。
变阻器
知道变阻器
变阻器主要是以滑动变阻器为主。其考题题型多是选择题、填空题中。命题点有：滑动变阻器铭牌的含义、滑动变阻器的使用等。
解题技巧
（1）摩擦起电并不是创造了电荷，而是电子从—个物体转移到另—个物体上；在摩擦起电过程中，电荷的总量保持不变，即电荷是守恒的；失去电子的物体因缺少电子而带正电荷，得到电子的物体因有了多余的电子而带等量的负电荷。
（2）用丝绸摩擦过的玻璃棒带的电荷叫做正电荷；用毛皮摩擦过的橡胶棒带的电荷叫做负电荷。同种电荷相互排斥，异种电荷相互吸引。
（3）验电器作用是检验物体是否带电；工作原理是同种电荷互相排斥。
（4）两个物体“相互吸引”，不能认为两者一定带异种电荷，还有可能是带电体吸引不带电的轻小物体。
解题技巧
（1）电路是由电源、用电器、开关和导线四部分组成的
（2）短路有两种情况，一是电源正负极之间没有用电器，而用导线直接把正负极连接起来，这种情况下，发生短路的电路中电流会很大，很可能烧坏电源；二是部分电路的短路，如果有特殊需要，在电路设计中是允许的，此时被短路的用电器不工作。
（3）串联电路和并联电路的比较
串联电路
并联电路
连接特点
用电器逐个顺次连接，只有一条电流的路径，无分支
各用电器并列地连接在电路的两个点之间，有干路与支路之分
工作特点
任意一个用电器不工作，其他用电器均不能工作
某一支路断路时，其他支路上的用电器仍能工作
开关控制特点
电路中任意位置的一只开关，即可控制整个电路的工作
干路开关控制整个电路的所有用电器，支路上的开关只能控制所在支路上的用电器
连接方法和技巧
逐个顺次，一一连接
“先串后并法”或“先并后串法”
（4）串、并联电路的识别方法
①定义法：若电路中各元件是逐个顺次首尾相连的，此电路就是串联电路。若各元件（用电器）“首首相接，尾尾相接”并列地连在电路中（“首”即为电流流入用电器的那一端，“尾”即为电流流出用电器的那一端），此电路就是并联电路。
②电流法：电流法是识别串、并联电路最常用的方法。所谓“电流法”就是在识别电路时，让电流从电源正极出发经过各用电器回到电源负极，如果途中不分流，电流始终沿一条路径，这些用电器的连接方式就是串联；如果电流在某处分为几条支路，电流在电路中有分有合，则这些用电器之间的连接方式就是并联。
③拆除法：拆除法是识别较难电路的一种重要方法，它的原理就是串联电路中各用电器互相影响，并联电路中各用电器互不影响。在串联电路中，拆除任何一个用电器，其他用电器中就没有电流；在并联电路中，拆除任何一个用电器，其他支路上的用电器中仍有电流通过。
（5）由电路图连接实物图的方法
根据电路图连接实物图的一般方法：①按照电路图把元件一一地放在对应的位置。②把所有的开关都断开。③按照一定的顺序连接各电路元件，一般从电源的正极开始，按照电流经过路径顺序逐个连接，最后接到电源的负极，也可以从电源的负极开始，以相反的顺序连接，最后回到电源的正极。
0.2
0.2
0.4
解题技巧
（1）电荷的定向移动形成电流。定向移动的可以是电子，也可以是正、负离子，而电流方向规定为正电荷定向移动的方向，与电子的定向移动方向相反。
（2）在被测电流不超过其最大测量值的前提下，尽可能选择小量程，这样可使电流表指针偏转角度尽可能大些，便于精确读数，从而能减小测量的误差。在不能预先估计被测电流大小的情况下，要先接入大量程，将电路中的开关迅速闭合再断开，看指针偏转情况。如果指针偏角太小，应换用小量程；如果指针偏转迅速超过最大值，应换大量程的电流表。
（3）串、并联电路中电流的计算
首先分析电路的连接方式，然后根据串、并联电路中电流的特点进行有关计算：串联电路中各处电流相等，并联电路干路中的电流等于各支路中的电流之和。
实验序号
1
2.4V
2.0V
4.4V
解题技巧
（1）某电路有电流通过，则该电路两端一定有电压
（2）运用“去表法”分析电路
在电路中同时出现多个电流表和电压表，导致电路变得较为复杂，为了弄清电路中用电器或电阻的连接形式，找出电流和电压的规律，可以先用“去表法”处理电路。在用“去表法”时，把电流表看成导线，把电压表看成断开的开关。
（3）电压表一定跟被测电路的用电器并联。若错接成串联，用电器不能工作，但此时电压表有示数，且示数等于电源电压；电压表在量程允许的情况下，可以直接连接在电源两极测电源电压。
（4）串、并联电路电压的计算
首先对电路进行分析，判断出电压表的测量范围，然后再根据串、并联电路电压的规律进行计算，串联电路两端的总电压等于各部分电路两端的电压之和（即）；并联电路各支路两端的电压相等（即）。
导体代号
长度/m
横截面积/mm2
材料
电流表示数/A
A
1.0
0.4
锰铜
1.4
B
0.5
0.4
锰铜
2.7
C
1.0
0.6
锰铜
2.0
D
1.0
0.4
镍铬合金
0.6
解题技巧
电阻是导体本身的一种性质，不同导体的电阻一般不同，它只取决于导体的材料、长度、横截面积和温度，在导体材料、横截面积相同时，导体越长，电阻越大。在导体材料、长度相同时，导体的横截面积越大，电阻越小。导体的电阻跟导体两端的电压、通过导体的电流无关，也跟导体是否通电无关。
解题技巧
（1）使用滑动变阻器一定要“一上一下”连接接线柱，同时接金属杆上两接线柱C与D，电阻丝未接入电路，起不到变阻的作用，且会形成短路；直接接电阻丝两端的接线柱，这样相当于在电路中接入一个阻值很大的定值电阻，起不到变阻作用。
（2）分清滑动变阻器是哪一段电阻丝接入电路，当滑片P向左（或向右）移动时，其电阻怎么变化；闭合关前，要使滑片P处在连入电路的电阻值最大的位置。
（3）通过滑动变阻器的电流不要超过变阻器标示的允许值。
实验次数
A点电流
B点电流
C点电流
1
0.24
0.32
0.56
2
0.26
0.24
0.50
3
0.20
0.28
0.48
相关试卷
专题13 电路、电流、电压、电阻-2023年中考物理真题分项汇编（全国通用）： 这是一份专题13 电路、电流、电压、电阻-2023年中考物理真题分项汇编（全国通用），文件包含专题13电路电流电压电阻-2023年中考物理真题分项汇编全国通用原卷版docx、专题13电路电流电压电阻-2023年中考物理真题分项汇编全国通用解析版docx等2份试卷配套教学资源，其中试卷共26页， 欢迎下载使用。
2023年中考物理真题分类汇编——专题13 电路、电流、电压、电阻（全国通用）： 这是一份2023年中考物理真题分类汇编——专题13 电路、电流、电压、电阻（全国通用），文件包含专题13电路电流电压电阻全国通用解析版docx、专题13电路电流电压电阻全国通用原卷版docx等2份试卷配套教学资源，其中试卷共30页， 欢迎下载使用。
专题13 电路、电流、电压、电阻 —2022年中考物理真题分项汇编（全国通用）（第2期）： 这是一份专题13 电路、电流、电压、电阻 —2022年中考物理真题分项汇编（全国通用）（第2期），文件包含专题13电路电流电压电阻解析版第2期docx、专题13电路电流电压电阻原卷版第2期docx等2份试卷配套教学资源，其中试卷共24页， 欢迎下载使用。
