一．探究水沸腾时温度变化的特点（共2小题）

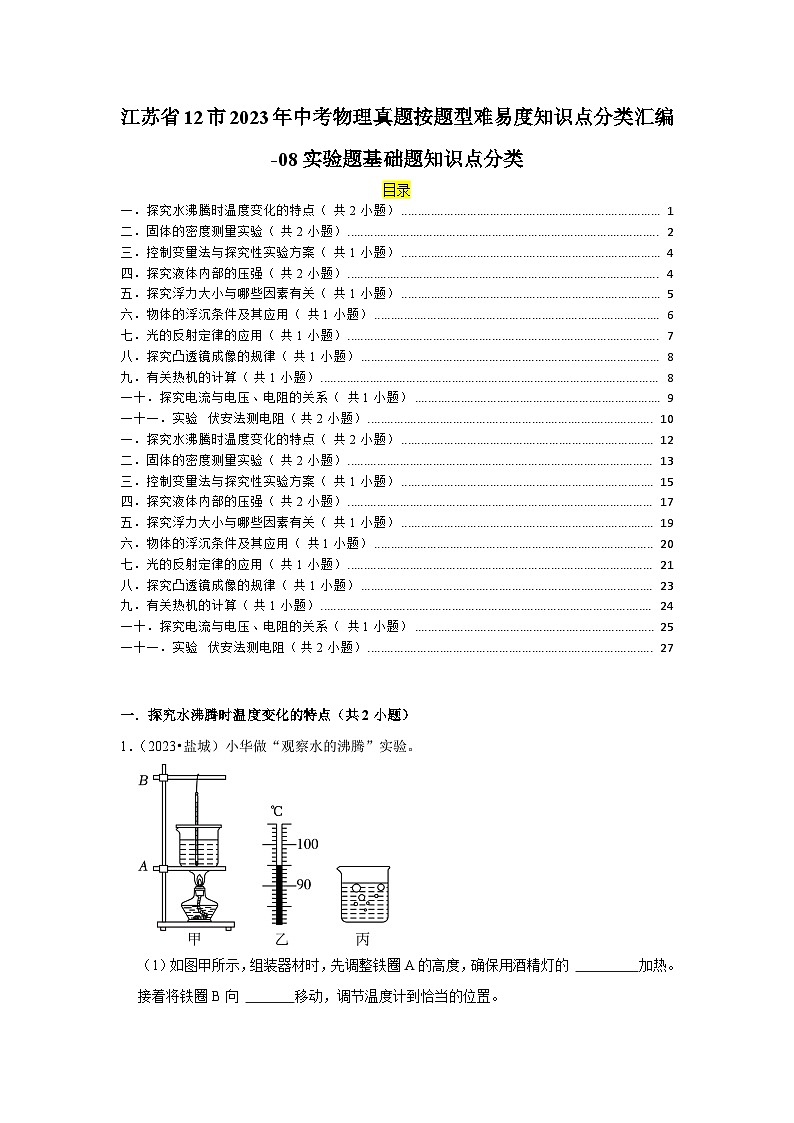

1．（2023•盐城）小华做“观察水的沸腾”实验。
（1）如图甲所示，组装器材时，先调整铁圈A的高度，确保用酒精灯的 加热。接着将铁圈B向 移动，调节温度计到恰当的位置。
（2）每隔1min记录一次水的温度，第3min时温度计示数（如图乙所示）为 ℃，分析表格数据可知水的沸点为 ℃，图丙所示情形可能为表中第 min时气泡上升的状态。
（3）沸腾后撤去酒精灯，观察到的现象是水 停止沸腾，说明沸腾需要持续 。

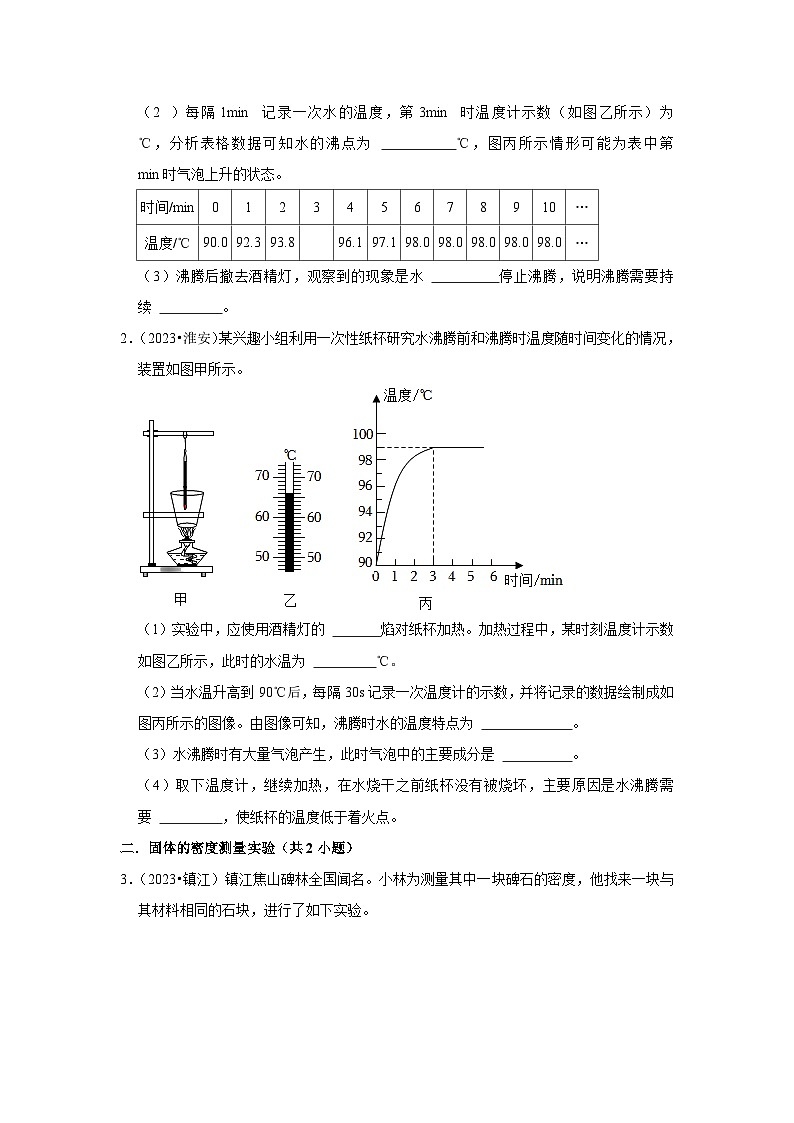

2．（2023•淮安）某兴趣小组利用一次性纸杯研究水沸腾前和沸腾时温度随时间变化的情况，装置如图甲所示。
（1）实验中，应使用酒精灯的 焰对纸杯加热。加热过程中，某时刻温度计示数如图乙所示，此时的水温为 ℃。
（2）当水温升高到90℃后，每隔30s记录一次温度计的示数，并将记录的数据绘制成如图丙所示的图像。由图像可知，沸腾时水的温度特点为 。
（3）水沸腾时有大量气泡产生，此时气泡中的主要成分是 。
（4）取下温度计，继续加热，在水烧干之前纸杯没有被烧坏，主要原因是水沸腾需要 ，使纸杯的温度低于着火点。
二．固体的密度测量实验（共2小题）

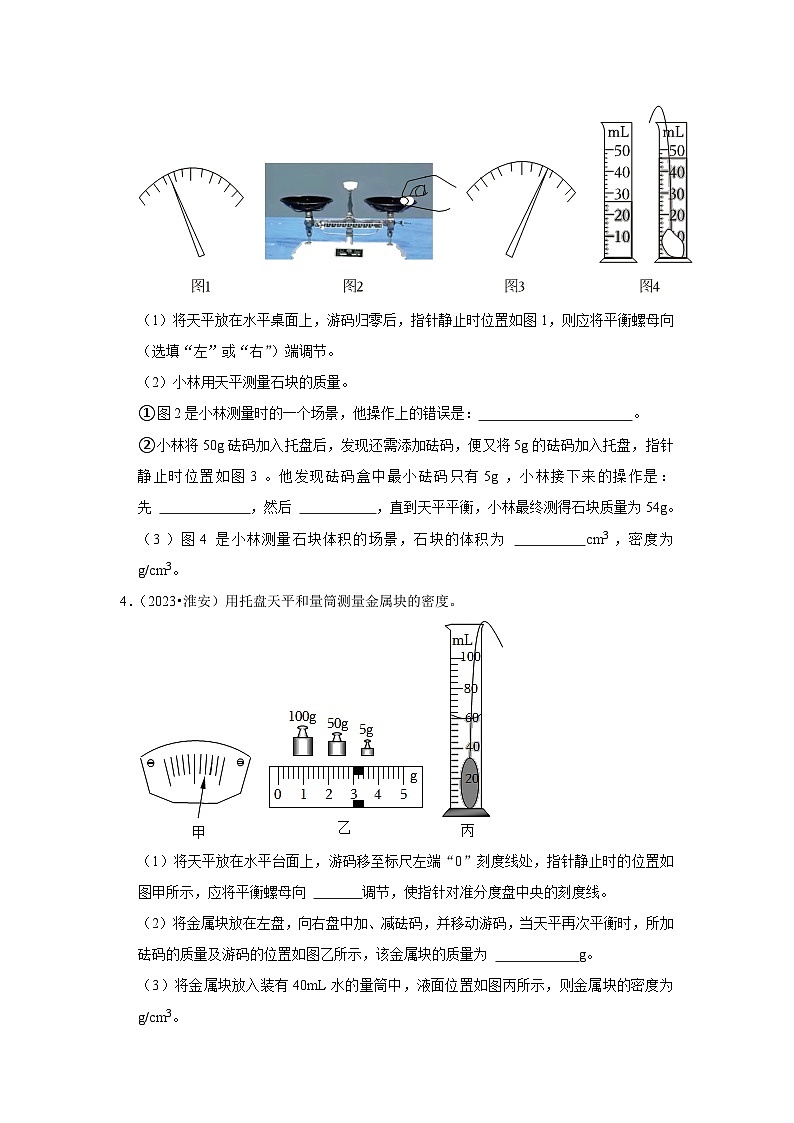

3．（2023•镇江）镇江焦山碑林全国闻名。小林为测量其中一块碑石的密度，他找来一块与其材料相同的石块，进行了如下实验。
（1）将天平放在水平桌面上，游码归零后，指针静止时位置如图1，则应将平衡螺母向 （选填“左”或“右”）端调节。
（2）小林用天平测量石块的质量。
①图2是小林测量时的一个场景，他操作上的错误是： 。
②小林将50g砝码加入托盘后，发现还需添加砝码，便又将5g的砝码加入托盘，指针静止时位置如图3。他发现砝码盒中最小砝码只有5g，小林接下来的操作是：先 ，然后 ，直到天平平衡，小林最终测得石块质量为54g。
（3）图4是小林测量石块体积的场景，石块的体积为 cm3，密度为 g/cm3。
4．（2023•淮安）用托盘天平和量筒测量金属块的密度。
（1）将天平放在水平台面上，游码移至标尺左端“0”刻度线处，指针静止时的位置如图甲所示，应将平衡螺母向 调节，使指针对准分度盘中央的刻度线。
（2）将金属块放在左盘，向右盘中加、减砝码，并移动游码，当天平再次平衡时，所加砝码的质量及游码的位置如图乙所示，该金属块的质量为 g。
（3）将金属块放入装有40mL水的量筒中，液面位置如图丙所示，则金属块的密度为 g/cm3。
三．控制变量法与探究性实验方案（共1小题）
5．（2023•盐城）篮球从空中下落，撞击地面的过程中，与地面的接触面会不断增大，最大接触面积与下落高度之间有怎样的关系？学校兴趣小组利用器材进行探究。
（1）在球场地面上铺一张白纸，白纸上用复写纸覆盖，篮球从一定高度处自由下落，撞击复写纸，在白纸上留下蓝色圆斑，如图甲所示是蓝色圆斑的照片，用刻度尺测量出照片中圆斑的直径为 cm。
（2）小明让篮球从不同高度处自由下落，将下落的高度与蓝色圆斑的面积记录在表中，在图乙中描点并用平滑的曲线作出“S﹣h”图像。说出蓝色圆斑的面积与下落高度之间的变化关系： 。
（3）压力传感器能记录瞬间的压力大小，并将数据呈现在计算机上。小明想测量篮球从30cm处下落时撞击地面的最大压强。如图丙所示，他将压力传感器放置在球场上，篮球从相应高度处自由下落撞击压力传感器，从电脑上读取最大压力F的大小，并在表格中查找对应的面积，进行计算，你认为小明的做法是否正确？ 。理由是： 。
四．探究液体内部的压强（共2小题）
6．（2023•苏州）小明用压强计探究液体内部压强的影响因素。
（1）压强计通过U形管两侧液面的 来反映被测压强大小。使用前，用手按压金属盒上的橡皮膜，发现两侧液面没有明显变化，接下来应进行的操作是 ；
A.向U形管中注入一些水
B.将U形管中水倒出一些
C.检查装置是否漏气
（2）小明在图甲中，保持金属盒深度不变，改变橡皮膜朝向，目的是为了探究液体内部压强大小与 是否有关；
（3）小明还猜想液体压强与液体深度和密度有关。他在图甲基础上，继续将金属盒下移一段距离，发现压强变大。若接下来又进行了图乙所示实验，再与图甲比较， （能/不能）得出液体压强与液体密度有关的初步结论。
7．（2023•常州）小明探究影响液体内部压强的因素。
（1）用手轻按橡皮膜，现象如图甲所示，说明橡皮膜受到压强大小可以用U形管两侧液面的 来表示。
（2）比较乙、丙两图，可得结论：在同种液体中，液体内部的压强随 的增大而增大。
（3）比较 、丁两图，可得结论： 。
五．探究浮力大小与哪些因素有关（共1小题）
8．（2023•南通）小明探究“怎样使物体上浮”，将体积相等的两个物体A、B浸没在水中，松开手，物体静止时如图甲所示。（g取10N/kg）
（1）如图乙所示，选择物体A进行实验，用弹簧测力计测出其重力GA＝ N，浸没在水中受到的浮力FA＝ N，A的体积VA＝ cm3；
（2）测出物体B的重力GB，发现GB小于 （选填“GA”或“FA”），初步得到物体上浮的条件；
（3）将物体A从水中提起的过程中，发现弹簧测力计示数变大，你认为可能的原因是 。
六．物体的浮沉条件及其应用（共1小题）
9．（2023•淮安）小明同学用吸管制作了一个简易的密度计。
（1）他取来一根长度为20.00cm的吸管并将底端密封，将一定数量的小钢珠放入吸管内作为配重，使其能够竖直漂浮在水中，如图甲所示。在吸管上标出水面的位置，测出该位置到吸管底端的距离为H＝10.00cm。
（2）吸管横截面积为S，在水中漂浮时它所受重力与浮力相等，所以G＝ρ水gSH；若漂浮在其他液体中，则浸入的深度为h，此时G＝ρ液gSh，由以上两式可得：。
（3）根据上式的数量关系，补全表格中的数据。（结果保留两位小数，ρ水＝1.0g/cm3）
（4）根据表中的数据，小明在吸管上标出对应的刻度线，刻度线分布 （选填“是”或“不是”）均匀的，此密度计所能标注的最小密度值为 g/cm3。
（5）为了检验小明制作的密度计是否准确，小华将密度计放在密度为0.8g/cm3的煤油中，为了用更少的煤油完成实验，小华应该选择图乙四种圆柱形容器（已知A和B容器的深度为10cm，C和D容器的深度为22cm。容器的横截面积均满足测量需求）中的 容器。在密度计逐渐浸入煤油的过程中，密度计底端所受压强越来越 。
（6）利用多种液体检验后，小华认为小明制作的密度计比较准确，于是用另一根长度相同且较细的吸管制作了等质量的密度计。小华直接将小明的数据标在自己制作的密度计上，若用小华的密度计来测量液体密度，测量值将 （选填“大于”“等于”或“小于”）液体密度的真实值。
七．光的反射定律的应用（共1小题）
10．（2023•淮安）在“探究光的反射规律”实验中，平面镜水平放置于桌面上，E、F是两块可以绕接缝ON翻折的白色硬纸板。
（1）如图甲所示，白色硬纸板应当 立在平面镜上。
（2）让一束光紧贴纸板E沿AO方向射向镜面上的O点，在纸板F上呈现反射光束OB，然后将纸板F绕ON向前或向后翻折，在纸板F上看不到反射光束，这表明反射光线、入射光线和法线在 。
（3）多次改变入射光的方向并描绘光的传播路径，用量角器量出每组反射角与入射角的大小并记入表格，可得结论：反射角与入射角大小 。
（4）当反射光与入射光夹角为100°时，入射角为 °。若入射光束AO绕O点顺时针旋转，将观察到反射光束OB在平面镜中所成的像绕O点 时针旋转。
（5）如图乙所示，一束光经水平放置的平面镜反射后在天花板上形成光斑，水平向右移动平面镜，观察到光斑位置的变化情况是 。
八．探究凸透镜成像的规律（共1小题）
11．（2023•镇江）小华利用“F”光源来研究凸透镜成像。
（1）实验前，小华应调整“F”光源和光屏的中心在凸透镜的 上。
（2）小华将“F”光源、凸透镜和光屏按照图1所示位置放置时，光屏上能成清晰的像，所成的像是 立的。凸透镜的焦距为 cm。
（3）小华继续进行研究，当出现图2所示场景时，光屏上的像是清晰的。
①依此成像原理可制成 （选填“投影仪”、“照相机”或“放大镜”）。
②现保持光源和光屏位置不变，小华将凸透镜移至另一位置，发现光屏上也成清晰的像，此时凸透镜所在位置的刻度是 cm。若要再模拟近视眼成因，小华仅需将光屏向 移动少许。
九．有关热机的计算（共1小题）
12．（2023•常州）压缩空气动力车。
（1）小明将充满气的气球捆绑在小车上，制成压缩空气动力小车，当气球向右喷气时，静止的小车向左运动起来，如图甲所示，该现象说明力的作用是 ；还说明力可以改变物体的 。
（2）为制造压缩空气动力汽车，工程师将装有压缩空气的钢瓶与空气动力发动机连接，该发动机的一个工作循环分为进气冲程和排气冲程，如图乙所示。发动机对外做功的是 （进气/排气）冲程，此过程中钢瓶内压缩空气的温度 。若该发动机的转速为1200r/min，则1s内发动机对外做功 次。汽车行驶一段路程后，钢瓶内压缩空气的密度 。
一十．探究电流与电压、电阻的关系（共1小题）
13．（2023•宿迁）用图甲所示电路“探究电流与电阻的关系”。电源电压为4.5V不变，滑动变阻器规格为“20Ω 1A”，有4Ω、6Ω、8Ω、10Ω、12Ω的定值电阻各一个。
（1）用笔画线代替导线把图甲电路连接完整，要求：当滑片P向左滑动时，变阻器接入电路的电阻变大；
（2）连接电路时，开关应该 （选填“断开”或“闭合”）；
（3）先接入12Ω定值电阻，闭合开关，移动变阻器的滑片P移至合适位置，电压表的示数如图乙所示，示数为 V，记下电流表的示数。断开开关，将12Ω电阻换成10Ω后，闭合开关，移动变阻器的滑片P使 表的示数与前一次相同，记录相关数据；
（4）依次改变电阻R的阻值，共测得五组实验数据，根据实验数据，在图丙的坐标系中描绘出I﹣R图象为曲线A；
①由图象可得出的结论是： ；
②根据上面所测的五组实验数据，把每次实验时记录的电流值和对应变阻器RP的阻值，在图丙坐标系中描成点，将这些点绘成曲线B，发现曲线B与曲线A （选填“有交点”或“无交点”），其原因是 ；
③本实验的主要研究方法是“控制变量法”，下列物理教材中的实验，没有用到“控制变量法”的有 。
A．探究二力平衡的条件
B．探究影响液体内部压强的因素
C．用电流表和电压表测量定值电阻的阻值
一十一．实验 伏安法测电阻（共2小题）
14．（2023•淮安）在测量小灯泡电阻的实验中，电源电压恒为4.5V，小灯泡的额定电压为2.5V。
（1）请用笔画线代替导线，将图甲中的电路连接完整，要求滑片P置于B端时滑动变阻器接入电路的电阻最大。
（2）闭合开关后，发现小灯泡不亮，电压表、电流表示数均较小，接下来的操作是 ，多次改变小灯泡两端的电压，记录电压表、电流表的示数，当小灯泡两端电压为2.5V时，电流表示数如图乙所示，为 A，此时小灯泡的电阻为 Ω（结果保留一位小数）。
（3）根据数据绘制I﹣U图像，如图丙所示，发现此图像不是直线，主要原因是灯丝电阻受 的影响。
（4）实验中滑动变阻器的规格可能是 。
A.10Ω 2A
B.20Ω 2A
C.50Ω 1.5A
（5）小灯泡逐渐变亮的过程中，电路中电流依次为I1、I2、I3时，小灯泡对应的功率分别为P1、P2、P3。若I2﹣I1＝I3﹣I2，则P2﹣P1 （选填“＞”“＝”或“＜”）P3﹣P2。（假设小灯泡的电阻保持不变）
（6）将上述实验中的小灯泡与一个10Ω的定值电阻串联在电源电压为4V的电路中，则定值电阻两端的电压为 V。
15．（2023•盐城）小红用如图所示的电路测量小灯泡正常发光时的电阻。所选器材有：干电池两节、电流表、电压表、额定电压为2.5V的小灯泡、开关、“50Ω，1.5A”的滑动变阻器各一只、导线若干。
（1）用笔画线代替导线将图甲中的电路连接完整。
（2）连接好电路，将滑动变阻器的滑片移至最 端。闭合开关，移动滑动变阻器的滑片，直至电压表的示数是 V时，读出电流表的示数如图乙所示，为 A，小灯泡正常发光时的电阻约为 Ω（保留一位小数）。
（3）小红想测量小灯泡灯丝在常温时的电阻大小，于是设计方案：移动滑动变阻器的滑片，直至灯丝不发光，读出电流表和电压表的示数，计算出电阻的大小，你认为小红的方案是否正确？ 。判断的依据是： 。
江苏省12市2023年中考物理真题按题型难易度知识点分类汇编-08实验题基础题知识点分类
参考答案与试题解析
一．探究水沸腾时温度变化的特点（共2小题）
1．（2023•盐城）小华做“观察水的沸腾”实验。
（1）如图甲所示，组装器材时，先调整铁圈A的高度，确保用酒精灯的 外焰 加热。接着将铁圈B向 上 移动，调节温度计到恰当的位置。
（2）每隔1min记录一次水的温度，第3min时温度计示数（如图乙所示）为 95 ℃，分析表格数据可知水的沸点为 98 ℃，图丙所示情形可能为表中第 6～10 min时气泡上升的状态。
（3）沸腾后撤去酒精灯，观察到的现象是水 立即 停止沸腾，说明沸腾需要持续 吸热 。
【答案】（1）外焰；上；（2）95；98；6～10；（3）立即；吸热。
【解答】解：（1）如图甲所示，组装器材时，先调整铁圈A的高度，确保用酒精灯的外焰加热。接着将铁圈B向上移动，调节温度计到恰当的位置。
（2）每隔1min记录一次水的温度，第3min时温度计示数为95℃，分析表格数据可知水的沸点为98℃，图丙所示情形可能为表中第6～10min时气泡上升的状态。
水在沸腾时气泡上升变大，到水面破裂开来，放出里面的水蒸气。
（3）沸腾后撤去酒精灯，观察到的现象是水立即停止沸腾，说明沸腾需要持续吸热。
故答案为：（1）外焰；上；（2）95；98；6～10；（3）立即；吸热。
2．（2023•淮安）某兴趣小组利用一次性纸杯研究水沸腾前和沸腾时温度随时间变化的情况，装置如图甲所示。
（1）实验中，应使用酒精灯的 外 焰对纸杯加热。加热过程中，某时刻温度计示数如图乙所示，此时的水温为 66 ℃。
（2）当水温升高到90℃后，每隔30s记录一次温度计的示数，并将记录的数据绘制成如图丙所示的图像。由图像可知，沸腾时水的温度特点为 温度保持不变 。
（3）水沸腾时有大量气泡产生，此时气泡中的主要成分是 水蒸气 。
（4）取下温度计，继续加热，在水烧干之前纸杯没有被烧坏，主要原因是水沸腾需要 吸热 ，使纸杯的温度低于着火点。
【答案】（1）外；66；（2）温度保持不变；（3）水蒸气；（4）吸热。
【解答】解：（1）酒精灯外焰的温度最高，所以加热时应使用酒精灯的外焰加热；由图乙可知温度计的分度值是1℃，且液柱在零刻度线上方，因此该温度计的示数是66℃；
（2）图丙所示的图像中，水沸腾时图线变得平直，温度不再上升，因此水在沸腾过程中吸收热量，温度保持不变；
（3）当水沸腾时，水中产生大量的气泡，气泡上升、变大，到水面破裂开来，发出大量的水蒸气，所以气泡内的主要成分是水蒸气；
（4）因为一标准大气压下，水的沸点是100℃，沸腾过程中吸收热量，温度不变，并且水的沸点低于纸的着火点，所以纸杯没有燃烧。
故答案为：（1）外；66；（2）温度保持不变；（3）水蒸气；（4）吸热。
二．固体的密度测量实验（共2小题）
3．（2023•镇江）镇江焦山碑林全国闻名。小林为测量其中一块碑石的密度，他找来一块与其材料相同的石块，进行了如下实验。
（1）将天平放在水平桌面上，游码归零后，指针静止时位置如图1，则应将平衡螺母向 右 （选填“左”或“右”）端调节。
（2）小林用天平测量石块的质量。
①图2是小林测量时的一个场景，他操作上的错误是： 用手拿砝码；（或没有用镊子取砝码） 。
②小林将50g砝码加入托盘后，发现还需添加砝码，便又将5g的砝码加入托盘，指针静止时位置如图3。他发现砝码盒中最小砝码只有5g，小林接下来的操作是：先 取出5g砝码 ，然后 移动游码 ，直到天平平衡，小林最终测得石块质量为54g。
（3）图4是小林测量石块体积的场景，石块的体积为 20 cm3，密度为 2.7 g/cm3。
【答案】（1）右；（2）①用手拿砝码；（或没有用镊子取砝码）；②取出 5g 砝码；移动游码； （3）20；2.7。
【解答】解；（1）由图1所示可知，天平指针偏向分度盘的左侧，为使天平平衡，应向右调节平衡螺母。
（2）由丙图可知，他操作上的错误是用手直接拿砝码；
小林将50g砝码加入托盘后，发现还需添加砝码，便又将5g的砝码加入托盘，指针静止时位置如图3，指针偏右，说明砝码的质量偏大接下来的操作是：先取下5g砝码，然后移动游码，直到天平平衡，小林最终测得石块质量为54g。
（3）石块的体积：V＝46mL﹣26mL＝20mL＝20cm3，
石块的密度：ρ＝＝＝2.7g/cm3。
故答案为：（1）右；（2）①用手拿砝码；（或没有用镊子取砝码）；②取出 5g 砝码；移动游码； （3）20；2.7。
4．（2023•淮安）用托盘天平和量筒测量金属块的密度。
（1）将天平放在水平台面上，游码移至标尺左端“0”刻度线处，指针静止时的位置如图甲所示，应将平衡螺母向 左 调节，使指针对准分度盘中央的刻度线。
（2）将金属块放在左盘，向右盘中加、减砝码，并移动游码，当天平再次平衡时，所加砝码的质量及游码的位置如图乙所示，该金属块的质量为 158.0 g。
（3）将金属块放入装有40mL水的量筒中，液面位置如图丙所示，则金属块的密度为 7.9 g/cm3。
【答案】（1）左；（2）158.0；（3）7.9。
【解答】解：（1）由题意可知，天平放在水平台面上且将游码移至标尺左端的“0”刻度线处，此时指针偏向分度盘中央刻度线的右侧，由“右偏左调，左偏右调”的规则可知，应将平衡螺母向左调节，使指针对准分度盘中央的刻度线；
（2）游码对应的刻度值为3.0g，物体的质量＝砝码的质量+游码对应的刻度值＝100g+50g+5g+3.0g＝158.0g；
（3）由题意和图丙可知，金属块的体积：V＝60mL﹣40mL＝20mL＝20cm3；
则金属块的密度：ρ＝＝＝7.9g/cm3。
故答案为：（1）左；（2）158.0；（3）7.9。
三．控制变量法与探究性实验方案（共1小题）
5．（2023•盐城）篮球从空中下落，撞击地面的过程中，与地面的接触面会不断增大，最大接触面积与下落高度之间有怎样的关系？学校兴趣小组利用器材进行探究。
（1）在球场地面上铺一张白纸，白纸上用复写纸覆盖，篮球从一定高度处自由下落，撞击复写纸，在白纸上留下蓝色圆斑，如图甲所示是蓝色圆斑的照片，用刻度尺测量出照片中圆斑的直径为 2.60（2.50～2.70均可） cm。
（2）小明让篮球从不同高度处自由下落，将下落的高度与蓝色圆斑的面积记录在表中，在图乙中描点并用平滑的曲线作出“S﹣h”图像。说出蓝色圆斑的面积与下落高度之间的变化关系： 下落高度越大，蓝色圆斑的面积越大 。
（3）压力传感器能记录瞬间的压力大小，并将数据呈现在计算机上。小明想测量篮球从30cm处下落时撞击地面的最大压强。如图丙所示，他将压力传感器放置在球场上，篮球从相应高度处自由下落撞击压力传感器，从电脑上读取最大压力F的大小，并在表格中查找对应的面积，进行计算，你认为小明的做法是否正确？ 不正确 。理由是： 压强是压力与接触面积的比值，压力最大时压强不一定最大 。
【答案】（1）2.60（2.50～2.70 均可）；（2）见解答图；下落高度越大，蓝色圆斑的面积越大；（3）不正确；压强是压力与接触面积的比值，压力最大时压强不一定最大。
【解答】解：（1）由图可知，照片中圆斑的直径为2.60（2.50～2.70 均可）cm；
（2）根据表格中的数据描点，然后把所描的点用线连接即可，如下图所示：
；
由上图可知，下落高度越大，蓝色圆斑的面积越大；
（3）不正确；压强是压力与接触面积的比值，压力最大时压强不一定最大。
故答案为：（1）2.60（2.50～2.70 均可）；（2）见解答图；下落高度越大，蓝色圆斑的面积越大；（3）不正确；压强是压力与接触面积的比值，压力最大时压强不一定最大。
四．探究液体内部的压强（共2小题）
6．（2023•苏州）小明用压强计探究液体内部压强的影响因素。
（1）压强计通过U形管两侧液面的 高度差 来反映被测压强大小。使用前，用手按压金属盒上的橡皮膜，发现两侧液面没有明显变化，接下来应进行的操作是 C ；
A.向U形管中注入一些水
B.将U形管中水倒出一些
C.检查装置是否漏气
（2）小明在图甲中，保持金属盒深度不变，改变橡皮膜朝向，目的是为了探究液体内部压强大小与 方向 是否有关；
（3）小明还猜想液体压强与液体深度和密度有关。他在图甲基础上，继续将金属盒下移一段距离，发现压强变大。若接下来又进行了图乙所示实验，再与图甲比较， 能 （能/不能）得出液体压强与液体密度有关的初步结论。
【答案】（1）高度差；C；（2）方向；（3）能。
【解答】解：（1）压强计是通过U形管两侧液面的高度差来反映橡皮膜所受压强的大小，这种研究方法叫转换法；
使用前，用手按压金属盒上的橡皮膜，发现两侧液面没有明显变化，应检查装置是否漏气；
（2）保持金属盒在水中的深度不变，改变它的方向，U形管高度差不变，压强不变，说明液体内部朝各个方向都有压强，且同种液体，同一深度各个方向上的压强相等；
（3）图乙中深度较小，但高度差一样，压强相等，是液体密度对液体压强产生了影响，与图甲比较，能得出液体内部压强与液体密度有关的初步结论。
故答案为：（1）高度差；C；（2）方向；（3）能。
7．（2023•常州）小明探究影响液体内部压强的因素。
（1）用手轻按橡皮膜，现象如图甲所示，说明橡皮膜受到压强大小可以用U形管两侧液面的 高度差 来表示。
（2）比较乙、丙两图，可得结论：在同种液体中，液体内部的压强随 深度 的增大而增大。
（3）比较 丙 、丁两图，可得结论： 液体内部压强与液体的密度有关 。
【答案】（1）高度差；
（2）深度；
（3）丙；液体内部压强与液体的密度有关。
【解答】解：（1）橡皮膜受到压强大小可以用U形管两侧液面的 高度差来表示，应用了转换法；
（2）由图乙和图丙可知，将探头先后放在同一液体中不同深度处，探头深度较大时，U形管两侧液面高度差更大，可得结论：液体内部压强随 深度的增大而增大；
（3）由图丙和图丁可知，探头所处在液体中的深度相同，盐水的密度更大，U形管两侧液面高度差更大，说明探头在盐水中橡皮受到的压强更大，可得结论：液体内部压强与液体的密度有关。
故答案为：（1）高度差；
（2）深度；
（3）丙；液体内部压强与液体的密度有关。
五．探究浮力大小与哪些因素有关（共1小题）
8．（2023•南通）小明探究“怎样使物体上浮”，将体积相等的两个物体A、B浸没在水中，松开手，物体静止时如图甲所示。（g取10N/kg）
（1）如图乙所示，选择物体A进行实验，用弹簧测力计测出其重力GA＝ 4 N，浸没在水中受到的浮力FA＝ 1.5 N，A的体积VA＝ 150 cm3；
（2）测出物体B的重力GB，发现GB小于 FA （选填“GA”或“FA”），初步得到物体上浮的条件；
（3）将物体A从水中提起的过程中，发现弹簧测力计示数变大，你认为可能的原因是 受到水的浮力变小 。
【答案】（1）4；1.5；150。（2）FA。（3）受到水的浮力变小。
【解答】解：
（1）先确定弹簧测力计的分度值，再根据指针位置读数，物体A的重力GA＝4N，物体A浸没水中弹簧测力计的示数F示＝2.5N，
物体A浸没时受到水的浮力：FA＝GA﹣F示＝4N﹣2.5N＝1.5N；
由F浮＝ρ水V排g可得物体A的体积：
VA＝V排＝＝＝1.5×10﹣4m3＝150cm3；
（2）物体A、B的体积相同，当A、B都浸没水中时排开水的体积相同，受到的浮力相同，大小都等于FA，因为FA＜GA，所以物体A下沉；因为FA＞GB，所以物体B上浮，最后漂浮在水面上；
（3）将物体A从水中提起的过程中，若物体A露出水面，排开水的体积变小，由F浮＝ρ水V排g可知受到水的浮力变小，可使弹簧测力计示数变大；也可能A做加速运动，使弹簧测力计示数变大。
故答案为：（1）4；1.5；150。（2）FA。（3）受到水的浮力变小。
六．物体的浮沉条件及其应用（共1小题）
9．（2023•淮安）小明同学用吸管制作了一个简易的密度计。
（1）他取来一根长度为20.00cm的吸管并将底端密封，将一定数量的小钢珠放入吸管内作为配重，使其能够竖直漂浮在水中，如图甲所示。在吸管上标出水面的位置，测出该位置到吸管底端的距离为H＝10.00cm。
（2）吸管横截面积为S，在水中漂浮时它所受重力与浮力相等，所以G＝ρ水gSH；若漂浮在其他液体中，则浸入的深度为h，此时G＝ρ液gSh，由以上两式可得：。
（3）根据上式的数量关系，补全表格中的数据。（结果保留两位小数，ρ水＝1.0g/cm3）
（4）根据表中的数据，小明在吸管上标出对应的刻度线，刻度线分布 不是 （选填“是”或“不是”）均匀的，此密度计所能标注的最小密度值为 0.5 g/cm3。
（5）为了检验小明制作的密度计是否准确，小华将密度计放在密度为0.8g/cm3的煤油中，为了用更少的煤油完成实验，小华应该选择图乙四种圆柱形容器（已知A和B容器的深度为10cm，C和D容器的深度为22cm。容器的横截面积均满足测量需求）中的 D 容器。在密度计逐渐浸入煤油的过程中，密度计底端所受压强越来越 大 。
（6）利用多种液体检验后，小华认为小明制作的密度计比较准确，于是用另一根长度相同且较细的吸管制作了等质量的密度计。小华直接将小明的数据标在自己制作的密度计上，若用小华的密度计来测量液体密度，测量值将 小于 （选填“大于”“等于”或“小于”）液体密度的真实值。
【答案】（3）8.33；（4）不是；0.5；（5）D；大； （6）小于。
【解答】解：（3）根据得当液体的密度为1.2g/cm3时，浸入液体的深度为：
＝×10.00cm≈8.33cm；
（4）根据得ρ液＝可知：h和ρ液是反比例函数，所以，刻度分布不是均匀的；
当液体密度最小时吸管全部浸没，吸管处于悬浮状态，浮力等于重力，即ρ液′gSh′＝ρ水gSH，
液体的最小密度为：
ρ液′＝＝＝0.5g/cm3；
（5）由表格数据知，密度计在煤油中时，浸没的深度为12.50cm，所以应选择高度大于12.50cm，所以A、B容器不合适；
为了用更少的煤油完成实验，根据V＝Sh知需要需要横截面积小的容器，故D符合题意；
在密度计逐渐浸入煤油的过程中，深度变大，由p＝ρgh知密度计底端所受压强越来越大；
（6）等质量较细的密度计，横截面积小，漂浮在液体中受到的浮力不变，排开液体的体积不变，浸入的深度变大，若按照较粗密度计的刻度值标注，所测密度值偏小。
故答案为：（3）8.33；（4）不是；0.5；（5）D；大； （6）小于。
七．光的反射定律的应用（共1小题）
10．（2023•淮安）在“探究光的反射规律”实验中，平面镜水平放置于桌面上，E、F是两块可以绕接缝ON翻折的白色硬纸板。
（1）如图甲所示，白色硬纸板应当 竖直 立在平面镜上。
（2）让一束光紧贴纸板E沿AO方向射向镜面上的O点，在纸板F上呈现反射光束OB，然后将纸板F绕ON向前或向后翻折，在纸板F上看不到反射光束，这表明反射光线、入射光线和法线在 同一平面内 。
（3）多次改变入射光的方向并描绘光的传播路径，用量角器量出每组反射角与入射角的大小并记入表格，可得结论：反射角与入射角大小 相等 。
（4）当反射光与入射光夹角为100°时，入射角为 50 °。若入射光束AO绕O点顺时针旋转，将观察到反射光束OB在平面镜中所成的像绕O点 顺 时针旋转。
（5）如图乙所示，一束光经水平放置的平面镜反射后在天花板上形成光斑，水平向右移动平面镜，观察到光斑位置的变化情况是 不变 。
【答案】（1）竖直；（2）同一平面内；（3）相等；（4）50；顺；（5）不变。
【解答】解：（1）入射光线、反射光线和法线在同一平面内，所以纸板一定与平面镜垂直；
（2）当F板向后折转一定的角度，则呈现反射光线的F板和呈现入射光线的E板不在同一平面内，所以在F板上不能看到反射光，这表明反射光线和入射光线仍然在同一平面内；
（3）由表格可得结论：反射角与入射角大小相等；
（4）反射光与入射光的夹角为100°，即反射角与入射角的和为100°，根据反射角等于入射角可知，入射角为50°；
在光的反射现象中，反射光线与入射光线关于法线对称，若入射光束AO绕O点顺时针旋转，则反射光束OB将沿逆时针方向转动，因像与物关于镜面对称，所以可观察到反射光束OB在平面镜中所成的像绕O点顺时针方向转动；
（5）一束光经水平放置的平面镜反射后在天花板上形成光斑，水平向右移动平面镜，入射点位置不变，且反射面位置不变，入射角不变，观察到光斑位置的变化情况是不变。
故答案为：（1）竖直；（2）同一平面内；（3）相等；（4）50；顺；（5）不变。
八．探究凸透镜成像的规律（共1小题）
11．（2023•镇江）小华利用“F”光源来研究凸透镜成像。
（1）实验前，小华应调整“F”光源和光屏的中心在凸透镜的 主光轴 上。
（2）小华将“F”光源、凸透镜和光屏按照图1所示位置放置时，光屏上能成清晰的像，所成的像是 倒 立的。凸透镜的焦距为 5.0 cm。
（3）小华继续进行研究，当出现图2所示场景时，光屏上的像是清晰的。
①依此成像原理可制成 投影仪 （选填“投影仪”、“照相机”或“放大镜”）。
②现保持光源和光屏位置不变，小华将凸透镜移至另一位置，发现光屏上也成清晰的像，此时凸透镜所在位置的刻度是 17.5 cm。若要再模拟近视眼成因，小华仅需将光屏向 右 移动少许。
【答案】（1）主光轴；（2）倒；5.0；（3）①投影仪；②17.5；右。
【解答】解：（1）为了使像成在光屏中央，应调整烛焰和光屏的中心在凸透镜的主光轴上；
（2）当蜡烛、凸透镜和光屏处于图1所示位置时，恰好在光屏上成清晰的像，物距等于像距，在光屏上成倒立等大的实像，物距等于2倍焦距，物距是10.0cm，则焦距为5.0cm。
（3）图2中物距小于像距，则成倒立放大的实像，投影仪根据此原理工作的；
保持光源和光屏位置不变，小华将凸透镜移至另一位置，发现光屏上也成清晰的像，根据光路可逆，此时物距与像距交换，原来物距是7.0cm，移动后的像距为7.0cm，则凸透镜的位置为24.5cm﹣7cm＝17.5cm处。
要模拟近视眼，即像成在光屏的前方，因而将光屏向右移动一段距离即可。
故答案为：（1）主光轴；（2）倒；5.0；（3）①投影仪；②17.5；右。
九．有关热机的计算（共1小题）
12．（2023•常州）压缩空气动力车。
（1）小明将充满气的气球捆绑在小车上，制成压缩空气动力小车，当气球向右喷气时，静止的小车向左运动起来，如图甲所示，该现象说明力的作用是 相互的 ；还说明力可以改变物体的 运动状态 。
（2）为制造压缩空气动力汽车，工程师将装有压缩空气的钢瓶与空气动力发动机连接，该发动机的一个工作循环分为进气冲程和排气冲程，如图乙所示。发动机对外做功的是 进气 （进气/排气）冲程，此过程中钢瓶内压缩空气的温度 降低 。若该发动机的转速为1200r/min，则1s内发动机对外做功 20 次。汽车行驶一段路程后，钢瓶内压缩空气的密度 减小 。
【答案】（1）相互的；运动状态；（2）进气；降低；20；减小。
【解答】解：（1）当气球向右喷气时，对给周围的空气有一个向右的力，由于物体间力的作用是相互的，空气也给气球有一个向左的力，所以静止的小车向左运动起来，该现象说明力的作用是相互的，还说明力可以改变物体的运动状态；
（2）如图乙所示，进气冲程中压缩空气进入气缸，压缩空气对活塞做功，将内能转化为机械能，钢瓶内压缩空气的内能减少，温度降低；
该发动机的一个工作循环分为进气冲程和排气冲程，若该发动机飞轮的转速为1200r/min＝20r/s，则1s内发动机有20个工作循环，对外做功20次；
汽车行驶一段路程后，压缩空气的质量减小，体积不变，由ρ＝知钢瓶内压缩空气的密度减小。
故答案为：（1）相互的；运动状态；（2）进气；降低；20；减小。
一十．探究电流与电压、电阻的关系（共1小题）
13．（2023•宿迁）用图甲所示电路“探究电流与电阻的关系”。电源电压为4.5V不变，滑动变阻器规格为“20Ω 1A”，有4Ω、6Ω、8Ω、10Ω、12Ω的定值电阻各一个。
（1）用笔画线代替导线把图甲电路连接完整，要求：当滑片P向左滑动时，变阻器接入电路的电阻变大；
（2）连接电路时，开关应该 断开 （选填“断开”或“闭合”）；
（3）先接入12Ω定值电阻，闭合开关，移动变阻器的滑片P移至合适位置，电压表的示数如图乙所示，示数为 2.4 V，记下电流表的示数。断开开关，将12Ω电阻换成10Ω后，闭合开关，移动变阻器的滑片P使 电压 表的示数与前一次相同，记录相关数据；
（4）依次改变电阻R的阻值，共测得五组实验数据，根据实验数据，在图丙的坐标系中描绘出I﹣R图象为曲线A；
①由图象可得出的结论是： 电压一定时，通过导体的电流与导体的电阻成反比 ；
②根据上面所测的五组实验数据，把每次实验时记录的电流值和对应变阻器RP的阻值，在图丙坐标系中描成点，将这些点绘成曲线B，发现曲线B与曲线A 无交点 （选填“有交点”或“无交点”），其原因是 对每一个电流值，变阻器RP的阻值是定值电阻的阻值倍数不变，两个图像平行 ；
③本实验的主要研究方法是“控制变量法”，下列物理教材中的实验，没有用到“控制变量法”的有 C 。
A．探究二力平衡的条件
B．探究影响液体内部压强的因素
C．用电流表和电压表测量定值电阻的阻值
【答案】故答案为：（1）如图见解答；（2）断开；（3）2.4；电压；（4）①电压一定时，通过导体的电流与导体的电阻成反比；②无交点；对每一个电流值，变阻器RP的阻值是定值电阻的阻值倍数不变，两个图像平行；③C。
【解答】解：（1）由题知滑片P向左滑动时，变阻器接入电路的电阻变大；
因此应该用导线连接到滑动变阻器的右下方接线柱，如下图所示：
（2）为保护电路，连接电路时开关应断开；
（3）先接入12Ω定值电阻，闭合开关，移动变阻器的滑片P移至合适位置，电压表用的小量程，分度值为0.1V，示数为2.4V，记下电流表的示数。断开开关，将12Ω电阻换成10Ω后，根据探究电流与电阻关系，必须控制电压不变，闭合开关，移动变阻器的滑片P使电压表的示数与前一次相同，记录相关数据；
（4）依次改变电阻R的阻值，共测得五组实验数据，根据实验数据，在图丙的坐标系中描绘出I﹣R图象为曲线A；
①由图象可知，0.6A×4Ω＝0.4A×6Ω＝0.3A×8Ω＝0.2A×12Ω＝2.4V；
可得出的结论是：电压一定时，通过导体的电流与导体的电阻成反比。
②因为电源电压不变，而定值电阻的电压保持不变，滑动变阻器的电压也不变，根据串联分压规律知，因而各次实验中，定值电阻和滑动变阻器的阻值倍数关系保持不变，因而对每一个电流值，变阻器RP的阻值始终是定值电阻的阻值倍数不变，则把每次实验时记录的电流值和对应变阻器RP的阻值，在图丙坐标系中描成点，将这些点绘成曲线B，发现曲线B与曲线A平行，因而两者无交点；
③本实验的主要研究方法是“控制变量法”，
A．探究二力平衡的条件，有多个因素影响，必须采用控制变量法；
B．探究影响液体内部压强的因素时，探究与深度关系，控制液体密度不变，用了控制变量法；
C．用电流表和电压表测量定值电阻的阻值，是测量型实验，没有控制变量；
没有用到“控制变量法”的有 C。
故答案为：（1）如图见解答；（2）断开；（3）2.4；电压；（4）①电压一定时，通过导体的电流与导体的电阻成反比；②无交点；对每一个电流值，变阻器RP的阻值是定值电阻的阻值倍数不变，两个图像平行；③C。
一十一．实验 伏安法测电阻（共2小题）
14．（2023•淮安）在测量小灯泡电阻的实验中，电源电压恒为4.5V，小灯泡的额定电压为2.5V。
（1）请用笔画线代替导线，将图甲中的电路连接完整，要求滑片P置于B端时滑动变阻器接入电路的电阻最大。
（2）闭合开关后，发现小灯泡不亮，电压表、电流表示数均较小，接下来的操作是 将滑动变阻器的滑片P向A端移动 ，多次改变小灯泡两端的电压，记录电压表、电流表的示数，当小灯泡两端电压为2.5V时，电流表示数如图乙所示，为 0.30 A，此时小灯泡的电阻为 8.3 Ω（结果保留一位小数）。
（3）根据数据绘制I﹣U图像，如图丙所示，发现此图像不是直线，主要原因是灯丝电阻受 温度 的影响。
（4）实验中滑动变阻器的规格可能是 C 。
A.10Ω 2A
B.20Ω 2A
C.50Ω 1.5A
（5）小灯泡逐渐变亮的过程中，电路中电流依次为I1、I2、I3时，小灯泡对应的功率分别为P1、P2、P3。若I2﹣I1＝I3﹣I2，则P2﹣P1 ＜ （选填“＞”“＝”或“＜”）P3﹣P2。（假设小灯泡的电阻保持不变）
（6）将上述实验中的小灯泡与一个10Ω的定值电阻串联在电源电压为4V的电路中，则定值电阻两端的电压为 2.6 V。
【答案】（1）见上图；（2）将滑动变阻器的滑片P向A端移动；0.3；8.3；（3）温度；（4）C；（5）＜；（6）2.6
【解答】解：（1）滑片P置于B端时滑动变阻器接入电路的电阻最大，说明此时滑动变阻器左下部分电阻接入电路，则下面的接线柱应该接在A接线柱上，如图所示：
；
（2）电压表测量灯泡电压，电流表测量电路电流，此时电压表示数很小，说明灯泡的电压比较小，因为串联分压，那么滑动变阻器的电压较大，电阻越大分压越多，即滑动变阻器的分压太大，滑动变阻器的滑片P应该向阻值减小的一端即A端移动；
从甲图中看出电流表接的是小量程，即电流表读数为0.3A，小灯泡的电阻为R灯＝；
（3）由于灯丝的电阻随温度的升高而增大，所以通过灯泡的电流与电压不成正比；
（4）当电路电流最小时，电路中接入的总电阻最大，根据图丙可得出最小电流为0.1A，根据欧姆定律R＝可计算出此时电路总电阻R＝，再结合灯丝电阻随温度升高而增大的特点，可知电流为0.1A时的小灯泡的电阻小于小题2中求出的小灯泡在额定电压下工作时的电阻8.3Ω，由此可得出滑动变阻器阻值应至少大于45Ω﹣8.3Ω＝36.7Ω，由此可知滑动变阻器的规格应选C；
（5）根据题意可知P2﹣P1＝R﹣R＝（﹣）R＝（12﹣I1）（I2+I1）R，P3﹣P2＝R﹣R＝（﹣）R＝（13﹣I2）（I3+I2）R，因为I2﹣I1＝I3﹣I2，又因为灯泡依次变亮时的电流也依次变大，即I1＜I2＜I3，故（I2+I1）R＜（I3+I2）R，由此得出P2﹣P1＜P3﹣P2；
（6）设此时灯泡两端电压为UL，电路中的电流为I，由串联电路电压特点可得，U总＝UL+IR，即4V＝UL+10Ω×I，变形可得I＝0.4A﹣0.1Ω﹣1UL。在图丙中作出该直线图像如图所示：
；
由图可知两图线的交点为（1.4V，0.26A），此时小灯泡两端的电压为1.4V，电流为0.26A，则定值电阻两端电压UR＝IR＝0.26A×10Ω＝2.6V。
故答案为：（1）见上图；（2）将滑动变阻器的滑片P向A端移动；0.3；8.3；（3）温度；（4）C；（5）＜；（6）2.6。
15．（2023•盐城）小红用如图所示的电路测量小灯泡正常发光时的电阻。所选器材有：干电池两节、电流表、电压表、额定电压为2.5V的小灯泡、开关、“50Ω，1.5A”的滑动变阻器各一只、导线若干。
（1）用笔画线代替导线将图甲中的电路连接完整。
（2）连接好电路，将滑动变阻器的滑片移至最 左 端。闭合开关，移动滑动变阻器的滑片，直至电压表的示数是 2.5 V时，读出电流表的示数如图乙所示，为 0.28 A，小灯泡正常发光时的电阻约为 8.9 Ω（保留一位小数）。
（3）小红想测量小灯泡灯丝在常温时的电阻大小，于是设计方案：移动滑动变阻器的滑片，直至灯丝不发光，读出电流表和电压表的示数，计算出电阻的大小，你认为小红的方案是否正确？ 不正确 。判断的依据是： 实验过程中，由于电流的热效应，灯丝的温度会升高，测出的不是常温下灯丝的电阻 。
【答案】（1）如图所示；（2）左，2.5，0.28，8.9；（3）不正确，实验过程中，由于电流的热效应，灯丝的温度会升高，测出的不是常温下灯丝的电阻。
【解答】解：（1）本实验中，电压表应与灯泡并联，小灯泡额定电压为2.5V，则电压表选择0～3V的量程，故连接如图所示（答案不唯一）：
（2）为了保护电路，应将滑动变阻器的滑片移至最大阻值处，所以把滑片移至最左端；为了测量小灯泡正常发光时的电阻，所以应移动滑片，直至电压表示数达到小灯泡的额定电压2.5V，读出此时电流表的示数0.28A，则小灯泡正常发光的电阻：R＝＝＝8.9Ω；
（3）实验过程中，由于电流的热效应，灯丝的温度会升高，测出的不是常温下灯丝的电阻，所以小红的方案不正确。
故答案为：（1）如图所示；（2）左，2.5，0.28，8.9；（3）不正确，实验过程中，由于电流的热效应，灯丝的温度会升高，测出的不是常温下灯丝的电阻。时间/min
0
1
2
3
4
5
6
7
8
9
10
…
温度/℃
90.0
92.3
93.8
96.1
97.1
98.0
98.0
98.0
98.0
98.0
…
次数
1
2
3
4
5
下落高度h/cm
30.0
60.0
90.0
120.0
150.0
蓝色圆斑面积S/cm2
45.3
66.4
84.9
98.5
107.5
液体密度ρ液/（g•cm﹣3）
0.8
0.9
1.0
1.1
1.2
浸入深度h/cm
12.50
11.11
10.00
9.09

实验次数
1
2
3
入射角
60°
45°
30°
反射角
60°
45°
30°
时间/min
0
1
2
3
4
5
6
7
8
9
10
…
温度/℃
90.0
92.3
93.8
96.1
97.1
98.0
98.0
98.0
98.0
98.0
…
次数
1
2
3
4
5
下落高度h/cm
30.0
60.0
90.0
120.0
150.0
蓝色圆斑面积S/cm2
45.3
66.4
84.9
98.5
107.5
液体密度ρ液/（g•cm﹣3）
0.8
0.9
1.0
1.1
1.2
浸入深度h/cm
12.50
11.11
10.00
9.09
8.33
实验次数
1
2
3
入射角
60°
45°
30°
反射角
60°
45°
30°
