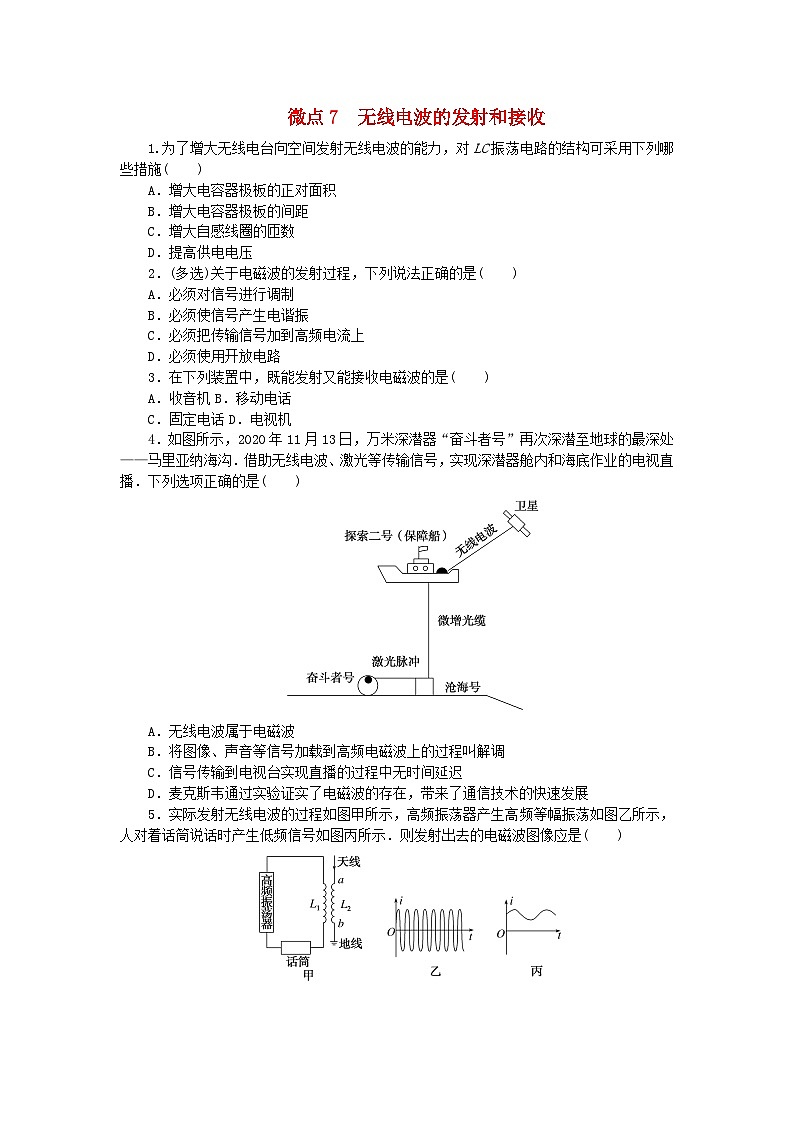

物理选择性必修 第二册4 无线电波的发射、传播与接收综合训练题
展开A.增大电容器极板的正对面积
B.增大电容器极板的间距
C.增大自感线圈的匝数
D.提高供电电压
2.(多选)关于电磁波的发射过程,下列说法正确的是( )
A.必须对信号进行调制
B.必须使信号产生电谐振
C.必须把传输信号加到高频电流上
D.必须使用开放电路
3.在下列装置中,既能发射又能接收电磁波的是( )
A.收音机B.移动电话
C.固定电话D.电视机
4.如图所示,2020年11月13日,万米深潜器“奋斗者号”再次深潜至地球的最深处——马里亚纳海沟.借助无线电波、激光等传输信号,实现深潜器舱内和海底作业的电视直播.下列选项正确的是( )
A.无线电波属于电磁波
B.将图像、声音等信号加载到高频电磁波上的过程叫解调
C.信号传输到电视台实现直播的过程中无时间延迟
D.麦克斯韦通过实验证实了电磁波的存在,带来了通信技术的快速发展

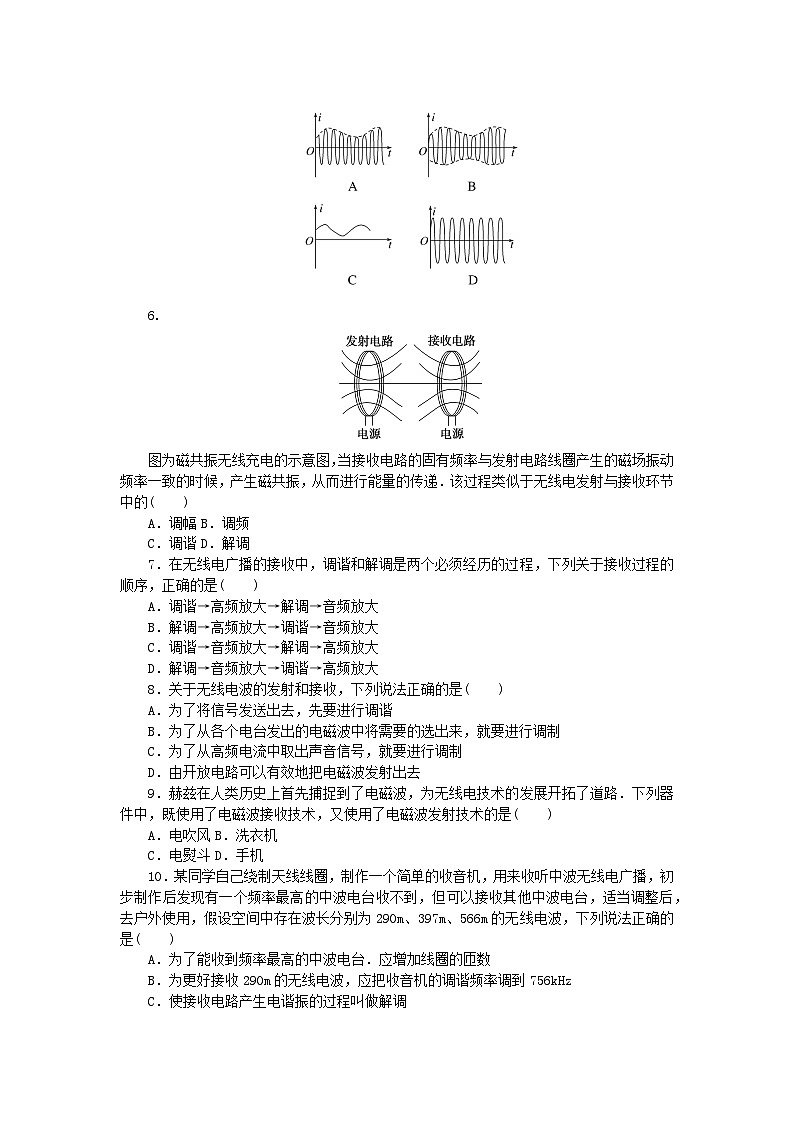

5.实际发射无线电波的过程如图甲所示,高频振荡器产生高频等幅振荡如图乙所示,人对着话筒说话时产生低频信号如图丙所示.则发射出去的电磁波图像应是( )
6.
图为磁共振无线充电的示意图,当接收电路的固有频率与发射电路线圈产生的磁场振动频率一致的时候,产生磁共振,从而进行能量的传递.该过程类似于无线电发射与接收环节中的( )
A.调幅B.调频
C.调谐D.解调
7.在无线电广播的接收中,调谐和解调是两个必须经历的过程,下列关于接收过程的顺序,正确的是( )
A.调谐→高频放大→解调→音频放大
B.解调→高频放大→调谐→音频放大
C.调谐→音频放大→解调→高频放大
D.解调→音频放大→调谐→高频放大
8.关于无线电波的发射和接收,下列说法正确的是( )
A.为了将信号发送出去,先要进行调谐
B.为了从各个电台发出的电磁波中将需要的选出来,就要进行调制
C.为了从高频电流中取出声音信号,就要进行调制
D.由开放电路可以有效地把电磁波发射出去
9.赫兹在人类历史上首先捕捉到了电磁波,为无线电技术的发展开拓了道路.下列器件中,既使用了电磁波接收技术,又使用了电磁波发射技术的是( )
A.电吹风B.洗衣机
C.电熨斗D.手机
10.某同学自己绕制天线线圈,制作一个简单的收音机,用来收听中波无线电广播,初步制作后发现有一个频率最高的中波电台收不到,但可以接收其他中波电台,适当调整后,去户外使用,假设空间中存在波长分别为290m、397m、566m的无线电波,下列说法正确的是( )
A.为了能收到频率最高的中波电台.应增加线圈的匝数
B.为更好接收290m的无线电波,应把收音机的调谐频率调到756kHz
C.使接收电路产生电谐振的过程叫做解调
D.为了能接收到长波,应把电路中电容器的电容调大一点
11.调节收音机的调谐回路时,可变电容器的动片从全部旋入到完全旋出仍接收不到某较高频率的电台信号,为接收到该电台信号,则应( )
A.加大电源电压
B.减小电源电压
C.增加谐振线圈的圈数
D.减少谐振线圈的圈数
12.(多选)下面甲乙两图是发射和接收无线电波的过程示意图,关于无线电波的发射和接收,下列说法正确的是( )
A.甲图是无线电波的发射过程,乙图是无线电波的接收过程
B.甲图是无线电波的接收过程,乙图是无线电波的发射过程
C.甲图中波形①到②的过程叫解调,乙图中③到④的过程叫调制
D.接收到的无线电波的波形是④,发射的无线电波波形是⑤
13.(多选)在电磁波发射技术中,使电磁波随各种信号而改变的技术叫调制,调制分调幅和调频两种.如图甲所示有A、B两幅图,在收音机电路中天线接收下来的电信号既有高频成分又有低频成分,经放大后送到下一级,需要把高频成分和低频成分分开,只让低频成分输入下一级,如果采用如图乙所示的电路,图中虚线框a和b内只用一个电容器或电感器.以下关于电磁波的发射和接收的说法中,正确的是( )
A.在电磁波的发射技术中,图甲中A是调幅波
B.在电磁波的发射技术中,图甲中B是调幅波
C.图乙中a是电容器,用来通高频,阻低频,b是电感器,用来阻高频,通低频
D.图乙中a是电感器,用来阻交流,通直流,b是电容器,用来通高频,阻低频
微点7 无线电波的发射和接收
1.答案:B
解析:要增大无线电波向空间发射电磁波的能力,必须提高其振荡频率,即减小L或减小C,要减小L,可通过减小线圈匝数、向外抽铁芯的方法;要减小C,可采用增大板间距、减小极板正对面积、减小介电常数的办法,故B符合题意.
2.答案:ACD
解析:电磁波的发射过程中,一定要对低频输入信号进行调制,把传输信号加到高频电流上,为了有效地向外发射电磁波,必须使用开放电路,A、C、D正确.而产生电谐振是在接收过程,B错误.
3.答案:B
解析:收音机和电视机只能接收电磁波,故A、D错误;移动电话可发射和接收电磁波,故B正确;固定电话接收和发送的是电流信号,故C错误.故选B.
4.答案:A
解析:无线电波和激光都是电磁波,故A正确;将图像、声音等信号加载到高频电磁波上的过程叫调制,故B错误;信号传输是由经通信卫星传到电视台实现直播的,信号都有一定的传输速度,所以传输中会有时间延迟,故C错误;麦克斯韦预言电磁波的存在,而赫兹由电火花实验证实了电磁波的存在,故D错误.
5.答案:B
解析:使电磁波随各种信号而改变的技术,叫作调制.调制共有两种方式:一种是调幅,即通过改变电磁波的振幅来实现信号加载;另一种是调频,即通过改变频率来实现信号加载,由各选项的图形可知,该调制波为调幅波,即发射信号的振幅随声音信号振幅的变化而变化.故选B.
6.答案:C
解析:电子调谐是指调节一个振荡电路的频率使它与另一个正在发生振荡的振荡电路(或电磁波)发生谐振,所以C正确,A、B、D错误.
7.答案:A
解析:调谐是从众多的电磁波中选出所需频率的高频信号,然后进行高频放大,再从放大后的高频信号中“检”出高频信号所承载的低频声音信号(解调),最后将这些低频声音信号放大后通过扬声器播放出来,综上所述,选项A正确,B、C、D错误.故选A.
8.答案:D
解析:为了将信号发送出去,首先要进行调制,A错误;从各个电台发出的电磁波中将需要的选出来是调谐,B错误;从高频电流中取出声音信号,要进行解调,C错误;利用开放电路可以有效地把电磁波发射出去,D正确.
9.答案:D
解析:电吹风是消耗电能产生热能与风能,与电磁波发射与接收无关,故A错误;洗衣机是消耗电能产生动能,与电磁波发射与接收无关,故B错误;电熨斗是消耗电能产生热能,与电磁波发射与接收无关,故C错误;手机同时使用了电磁波接收和发射技术,故D正确.故选D.
10.答案:D
解析:为了能收到频率最高的中波电台,应增大调谐电路的固有频率,根据f=eq \f(1,2π\r(LC))可知应减少线圈的匝数,故A错误;为更好接收290m的无线电波,应把收音机的调谐频率调到f=eq \f(c,λ)=eq \f(3.0×108,290)Hz≈1034kHz,故B错误;使接收电路产生电谐振的过程叫做调谐,故C错误;为了能接收到长波,即接收到频率更低的电磁波,根据f=eq \f(1,2π\r(LC))可知,应把电路中电容器的电容调大一点,故D正确.故选D.
11.答案:D
解析:由于f=eq \f(1,2π\r(LC)),C越小、L越小,f越大.动片旋出,正对面积S减小,C减小,S调到最小,即C最小时,f还未达到高频率f0,则必须使L减小,即减少谐振线圈的圈数,选项C错误,D正确;频率f与电源电压无关,选项A、B错误.
12.答案:BC
解析:观察发现,甲图是接收电波后经过处理后转化为声音的过程,乙图是将声音经过处理后转化为电波发射的过程,故A错误,B正确;甲图是无线电波的接收过程,①到②的过程叫解调,乙图是无线电波的发射过程,乙图中③到④的过程叫调制,故C正确;波形③和波形⑤经过调制后,形成波形④,发射的无线电波波形是④,故D错误.
13.答案:AC
解析:调幅,即通过改变电磁波的振幅来实现信号加载,故题图A、B中A为调幅波,B为调频波,故A正确,B错误;根据交流电路中电容器的通高频阻低频和电感线圈的通低频阻高频作用可知,元件a要让高频信号通过,阻止低频信号通过,故元件a是电容较小的电容器,元件b要让低频信号通过,阻止高频信号通过,故元件b是高频扼流圈,故C正确,D错误.
