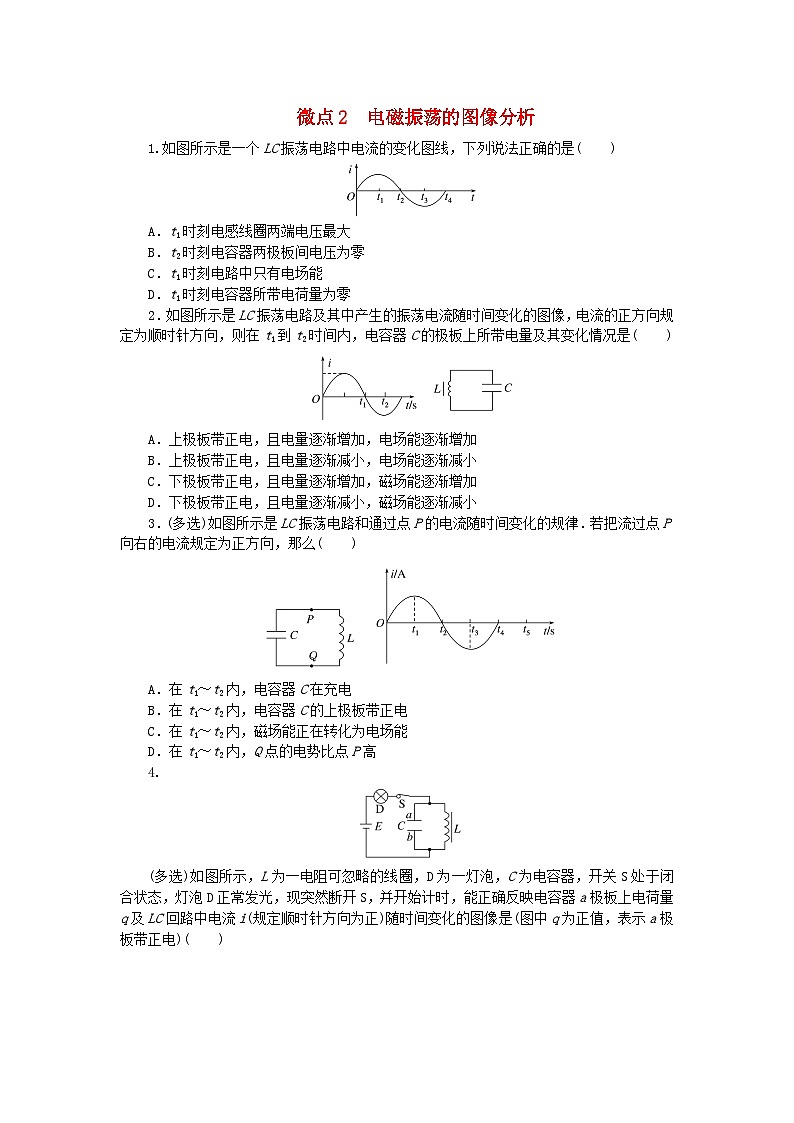

A．t1时刻电感线圈两端电压最大
B．t2时刻电容器两极板间电压为零
C．t1时刻电路中只有电场能
D．t1时刻电容器所带电荷量为零
2．如图所示是LC振荡电路及其中产生的振荡电流随时间变化的图像，电流的正方向规定为顺时针方向，则在t1到t2时间内，电容器C的极板上所带电量及其变化情况是( )
A．上极板带正电，且电量逐渐增加，电场能逐渐增加
B．上极板带正电，且电量逐渐减小，电场能逐渐减小
C．下极板带正电，且电量逐渐增加，磁场能逐渐增加
D．下极板带正电，且电量逐渐减小，磁场能逐渐减小
3．(多选)如图所示是LC振荡电路和通过点P的电流随时间变化的规律．若把流过点P向右的电流规定为正方向，那么( )

A．在t1～t2内，电容器C在充电
B．在t1～t2内，电容器C的上极板带正电
C．在t1～t2内，磁场能正在转化为电场能
D．在t1～t2内，Q点的电势比点P高
4.
(多选)如图所示，L为一电阻可忽略的线圈，D为一灯泡，C为电容器，开关S处于闭合状态，灯泡D正常发光，现突然断开S，并开始计时，能正确反映电容器a极板上电荷量q及LC回路中电流i(规定顺时针方向为正)随时间变化的图像是(图中q为正值，表示a极板带正电)( )
5．如图甲，是电磁波发射电路中的LC电磁振荡电路，电流的变化规律如图乙，图甲中电流方向为正方向．某时刻电路中有正方向电流且电容器上极板带正电，下极板带负电，则该时刻处在乙图中哪个过程中( )
A．0至0.5×10－3s
B．0.5×10－3s至1×10－3s
C．1×10－3s至1.5×10－3s
D．1.5×10－3s至2×10－3s
微点2 电磁振荡的图像分析
1．答案：D
解析：振荡过程中由于电感和电容的存在，电路不是纯电阻电路，故不满足欧姆定律的适用条件．由i­t图像可知t1时刻电流i最大，t2时刻电流i为零，认为i与u满足欧姆定律I＝eq \f(U,R)是错误的，A、B错误；电流i最大时，说明磁场最强，磁场能最大，电场能为零，电容器电压、电荷量均为零，C错误，D正确．
2．答案：B
解析：由于电流方向为逆时针并且电流逐渐增大，则电容器处于放电过程，上极板带正电，且电量逐渐减小，电场能逐渐减小，磁场能逐渐增大，所以B正确；A、C、D错误，故选B.
3．答案：ACD
解析：由图可知，在t1～t2内，电路电流在减小，电容器C正在充电，电流是正的，即经过P点的电流向右，由于电路中做定向移动的带电粒子是带负电的电子，因此在该时间段内，电子经过P点向左移动，因此电容器上极板带负电，故B错误，A正确；由图可知，在t1～t2内，电路电流在减小，电容器C正在充电，磁场能转化为电场能，故C正确；由以上分析可知，在t1～t2内，经过P点的电流向右，电容器上极板带负电，所以Q点的电势高，故D正确．
4．答案：BC
解析：S断开前，线圈L短路，线圈中电流从上到下，电容器不带电；S断开时，线圈L中产生自感电动势，阻碍电流减小，给电容器C充电，此时LC回路中电流i沿顺时针方向(正向)最大；给电容器充电过程，电容器带的电荷量最大时(a板带负电)，线圈L中电流减为零．此后，LC回路发生电磁振荡形成交变电流．综上所述，选项B、C正确．
5．答案：B
解析：根据题图甲，电路中有正方向电流，且电流正流向电容器正极，说明电容器正在充电，则电流在减小，应为0.5×10－3s至1×10－3s时间段．故选B.
