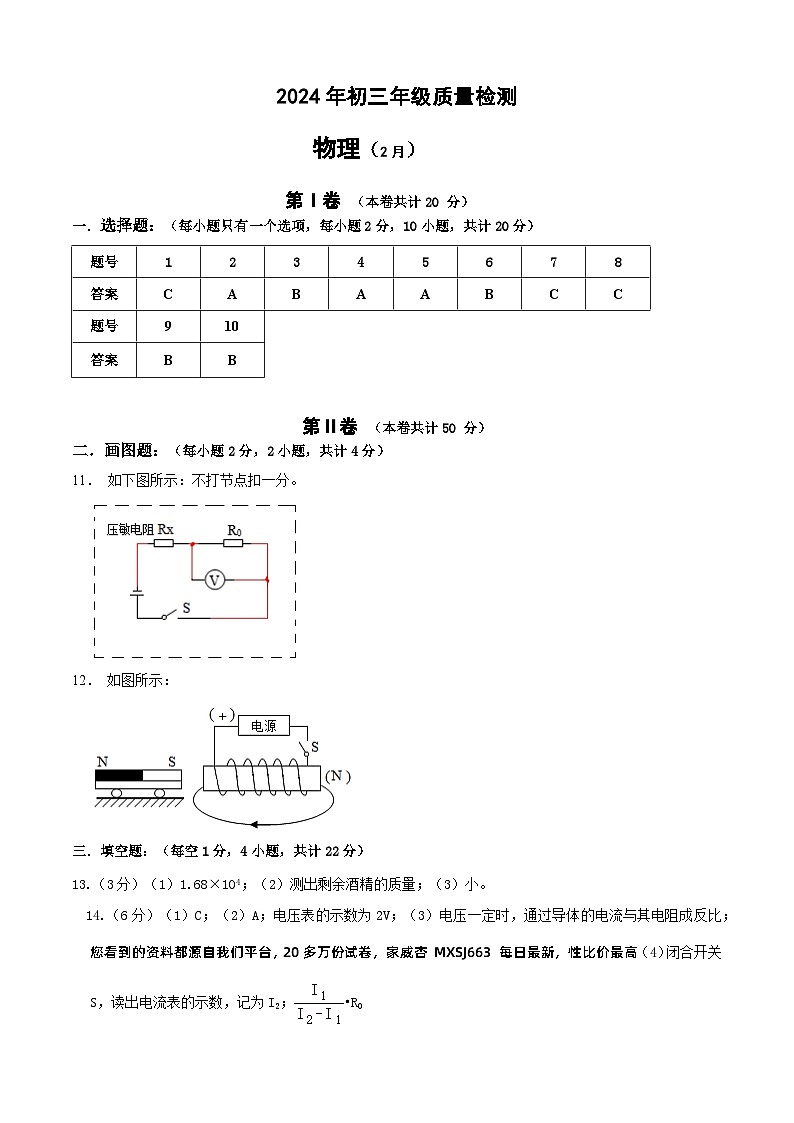

14，广东省深圳市33校联考2023—2024学年九年级下学期开学考试物理化学试题(2)

这是一份14，广东省深圳市33校联考2023—2024学年九年级下学期开学考试物理化学试题(2)，共3页。试卷主要包含了 如下图所示， 如图所示，电阻；煤油的比热容小；等内容，欢迎下载使用。

第Ⅰ卷 （本卷共计20 分）
选择题：（每小题只有一个选项，每小题2分，10小题，共计20分）
第Ⅱ卷 （本卷共计50 分）
二．画图题：（每小题2分，2小题，共计4分）
11． 如下图所示：不打节点扣一分。
12． 如图所示：
三．填空题：（每空1分，4小题，共计22分）
13.（3分）（1）1.68×104；（2）测出剩余酒精的质量；（3）小。
14.（6分）（1）C；（2）A；电压表的示数为2V；（3）电压一定时，通过导体的电流与其电阻成反比；您看到的资料都源自我们平台，20多万份试卷，家威杏 MXSJ663 每日最新，性比价最高（4）闭合开关S，读出电流表的示数，记为I2；•R0
15．（5分）(1)增大 (2)0.2 (3)10 300(4)0～400
16．（8分）（1）乙；（2）U形管中液面高度差；B ；R3处电阻丝断路；电流；（3）小于；（4）电阻；煤油的比热容小；
四．计算题：（2小题，共16分）
17. 解:(1)根据公式P=UI可知充电桩充电电流…………………………(2分）
(2)根据二力平衡，公交车所受的牵引力F=f=1500N…………………………(1分）
则公交车匀速行驶一趟牵引力所做的功W=Fs=1500N×20×103m=3×107J…………………………(1分）
(3)行驶1趟公交车耗能：
W耗＝Fs﹣W收＝fs'﹣W收＝3×107J﹣40×3×104J＝2.88×107J，…………………………(1分）
该车充满一次电的电能W＝Pt＝100×1000W×3600s＝3.6×108J，
充满一次电最多能跑趟数：…………………………(1分）
该车充满一次电最多能跑12趟该公交线路…………………………(1分）
答：（1）充电桩充电电流200A；(2)公交车匀速行驶一趟牵引力所做的功3×107J；（3）该车充满一次电最多能跑12趟该公交线路。
18.解：（1）低；高…………………………(2分）
当旋转开关接3、4触点时，R2短路，电路为R1的简单电路；
旋转开关接2、3触点时，R1与R2串联，由电阻的串联规律，此时电路的总电阻最大，
（2）由P＝UI＝，旋转开关接3、4触点时电路的功率最大，加湿器处于高挡，……………(1分）
则R1＝＝＝110Ω；…………………………(1分）
（3）高温挡时的功率：P高＝＝440W …………………………(1分）
因R2＝3R1，由电阻的串联，正常工作时的低挡功率：
P低＝＝＝×＝×440W＝110W；…………………………(1分）
（4）由图乙可知，加湿器工作30min内，高挡工作的时间为10min，低挡工作的时间为20min，
W高＝P高t高＝440W×10×60s＝2.64×105J；…………………………(1分）
W低＝P低t低＝110W×20×60s＝1.32×105J。…………………………(1分）
加湿器工作30分钟消耗的电能：
W总＝W高+ W低＝2.64×105J +1.32×105J＝3.96×105J。…………………………(1分）
答：（2）加热电阻R1的阻值为110Ω；
（3）加湿器正常工作时的低挡功率为110W；
（4）加湿器正常工作30分钟消耗的电能为3.96×105J。
五．综合开放题：（每空1分，1小题，共8分）
19. （1）铜；（2）D；（3）2000,1:10000；（4）；（5）1210，用户多了总电流变大，导线上损耗的电压增大，灯的实际电压比平时小所以暗；（6）32.4。题号
1
2
3
4
5
6
7
8
答案
C
A
B
A
A
B
C
C
题号
9
10
答案
B
B
