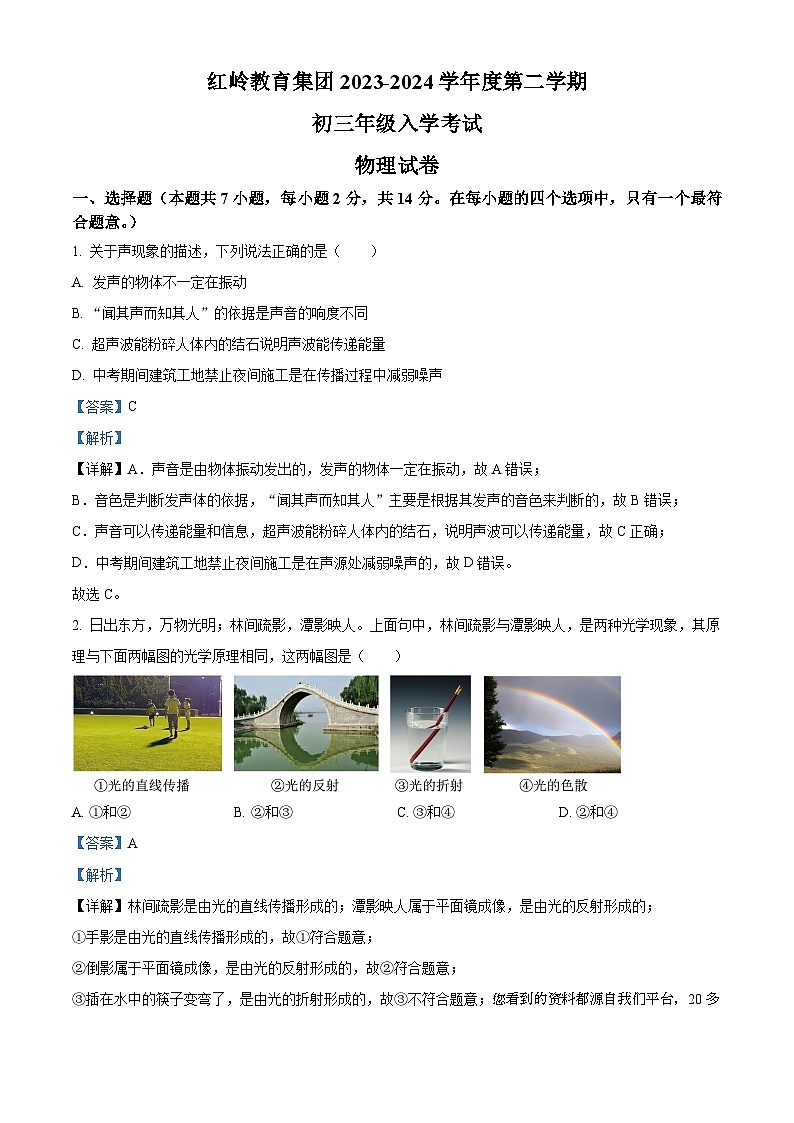

    广东省深圳市红岭中学2023-2024学年九年级下学期2月开学考试物理试题01

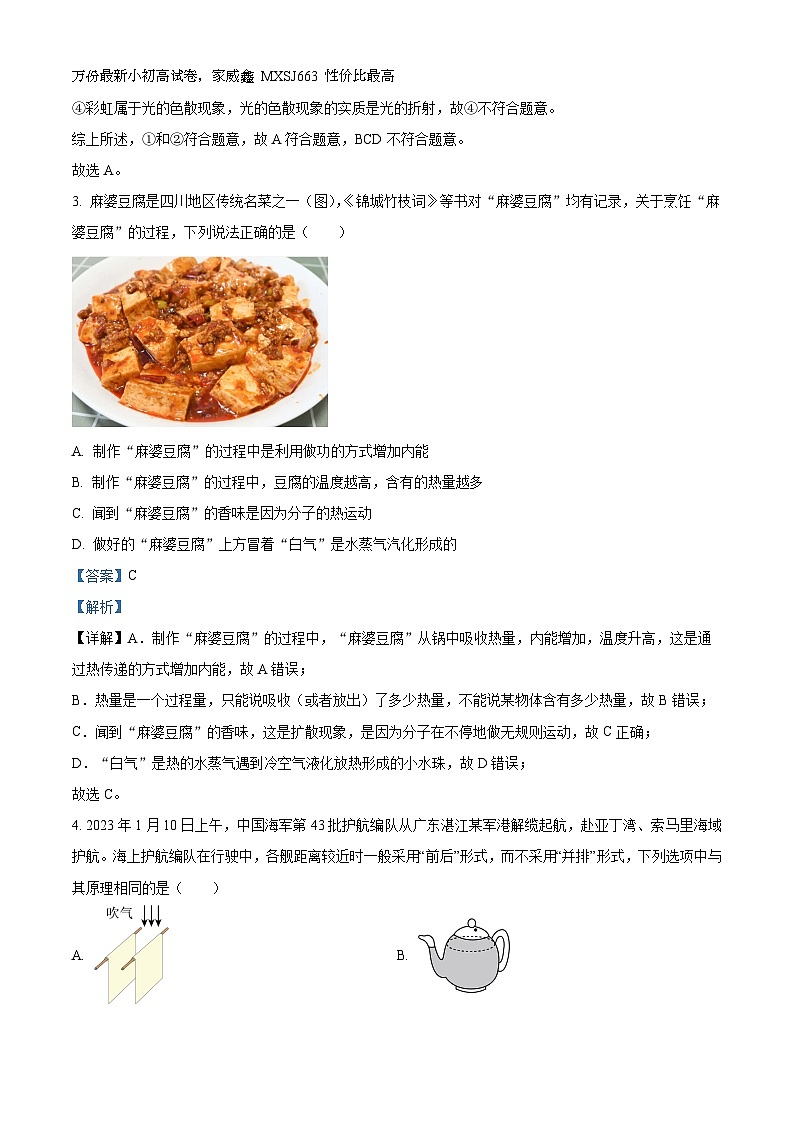

    广东省深圳市红岭中学2023-2024学年九年级下学期2月开学考试物理试题02

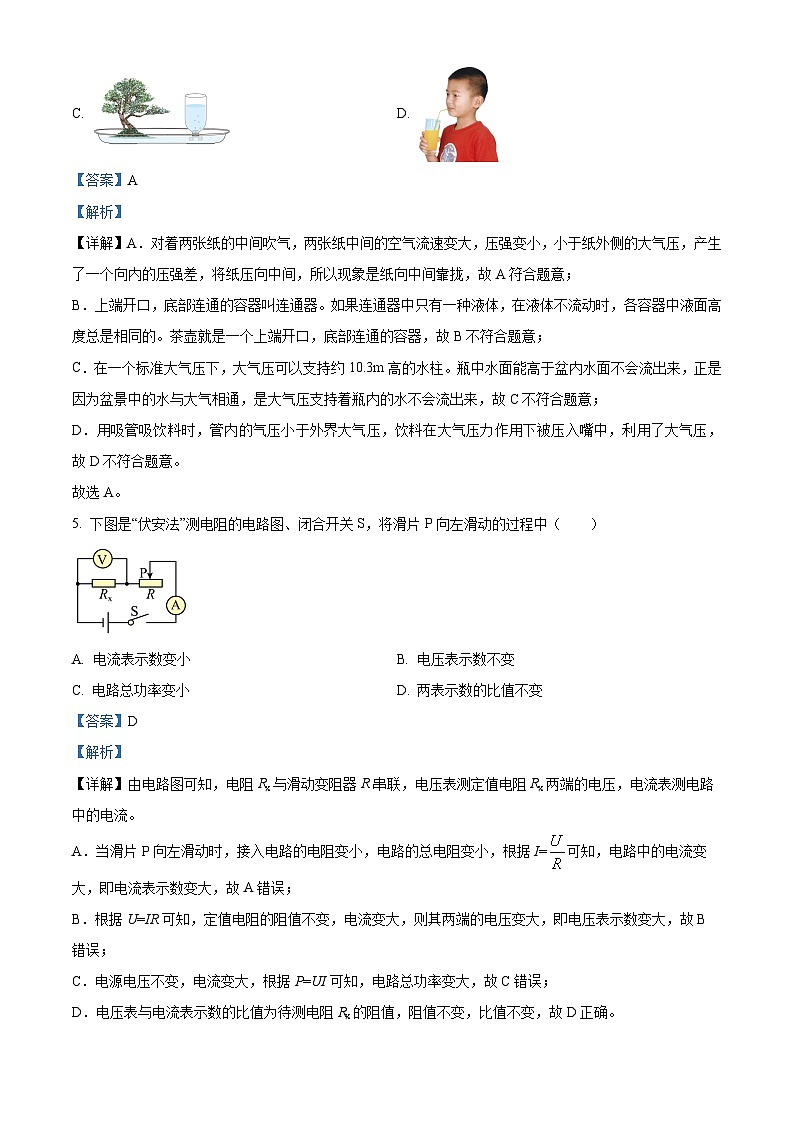

    广东省深圳市红岭中学2023-2024学年九年级下学期2月开学考试物理试题03
    还剩17页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    广东省深圳市红岭中学2023-2024学年九年级下学期2月开学考试物理试题

    展开
    这是一份广东省深圳市红岭中学2023-2024学年九年级下学期2月开学考试物理试题,共20页。试卷主要包含了选择题,作图题,填空题,实验探究题,计算题,综合能力题等内容,欢迎下载使用。

    物理试卷
    一、选择题(本题共7小题,每小题2分,共14分。在每小题的四个选项中,只有一个最符合题意。)
    1. 关于声现象的描述,下列说法正确的是( )
    A. 发声的物体不一定在振动
    B. “闻其声而知其人”的依据是声音的响度不同
    C. 超声波能粉碎人体内的结石说明声波能传递能量
    D. 中考期间建筑工地禁止夜间施工是在传播过程中减弱噪声
    【答案】C
    【解析】
    【详解】A.声音是由物体振动发出的,发声的物体一定在振动,故A错误;
    B.音色是判断发声体的依据,“闻其声而知其人”主要是根据其发声的音色来判断的,故B错误;
    C.声音可以传递能量和信息,超声波能粉碎人体内的结石,说明声波可以传递能量,故C正确;
    D.中考期间建筑工地禁止夜间施工是在声源处减弱噪声的,故D错误。
    故选C。
    2. 日出东方,万物光明;林间疏影,潭影映人。上面句中,林间疏影与潭影映人,是两种光学现象,其原理与下面两幅图的光学原理相同,这两幅图是( )
    A. ①和②B. ②和③C. ③和④D. ②和④
    【答案】A
    【解析】
    【详解】林间疏影是由光的直线传播形成的;潭影映人属于平面镜成像,是由光的反射形成的;
    ①手影是由光的直线传播形成的,故①符合题意;
    ②倒影属于平面镜成像,是由光的反射形成的,故②符合题意;
    ③插在水中的筷子变弯了,是由光的折射形成的,故③不符合题意;您看到的资料都源自我们平台,20多万份最新小初高试卷,家威鑫 MXSJ663 性价比最高 ④彩虹属于光的色散现象,光的色散现象的实质是光的折射,故④不符合题意。
    综上所述,①和②符合题意,故A符合题意,BCD不符合题意。
    故选A。
    3. 麻婆豆腐是四川地区传统名菜之一(图),《锦城竹枝词》等书对“麻婆豆腐”均有记录,关于烹饪“麻婆豆腐”的过程,下列说法正确的是( )
    A. 制作“麻婆豆腐”的过程中是利用做功的方式增加内能
    B. 制作“麻婆豆腐”的过程中,豆腐的温度越高,含有的热量越多
    C. 闻到“麻婆豆腐”的香味是因为分子的热运动
    D. 做好的“麻婆豆腐”上方冒着“白气”是水蒸气汽化形成的
    【答案】C
    【解析】
    【详解】A.制作“麻婆豆腐”的过程中,“麻婆豆腐”从锅中吸收热量,内能增加,温度升高,这是通过热传递的方式增加内能,故A错误;
    B.热量是一个过程量,只能说吸收(或者放出)了多少热量,不能说某物体含有多少热量,故B错误;
    C.闻到“麻婆豆腐”的香味,这是扩散现象,是因为分子在不停地做无规则运动,故C正确;
    D.“白气”是热的水蒸气遇到冷空气液化放热形成的小水珠,故D错误;
    故选C。
    4. 2023年1月10日上午,中国海军第43批护航编队从广东湛江某军港解缆起航,赴亚丁湾、索马里海域护航。海上护航编队在行驶中,各舰距离较近时一般采用“前后”形式,而不采用“并排”形式,下列选项中与其原理相同的是( )
    A. B.
    C. D.
    【答案】A
    【解析】
    【详解】A.对着两张纸的中间吹气,两张纸中间的空气流速变大,压强变小,小于纸外侧的大气压,产生了一个向内的压强差,将纸压向中间,所以现象是纸向中间靠拢,故A符合题意;
    B.上端开口,底部连通的容器叫连通器。如果连通器中只有一种液体,在液体不流动时,各容器中液面高度总是相同的。茶壶就是一个上端开口,底部连通的容器,故B不符合题意;
    C.在一个标准大气压下,大气压可以支持约10.3m高的水柱。瓶中水面能高于盆内水面不会流出来,正是因为盆景中的水与大气相通,是大气压支持着瓶内的水不会流出来,故C不符合题意;
    D.用吸管吸饮料时,管内的气压小于外界大气压,饮料在大气压力作用下被压入嘴中,利用了大气压,故D不符合题意。
    故选A。
    5. 下图是“伏安法”测电阻的电路图、闭合开关S,将滑片P向左滑动的过程中( )
    A. 电流表示数变小B. 电压表示数不变
    C. 电路总功率变小D. 两表示数的比值不变
    【答案】D
    【解析】
    【详解】由电路图可知,电阻Rx与滑动变阻器R串联,电压表测定值电阻Rx两端的电压,电流表测电路中的电流。
    A.当滑片P向左滑动时,接入电路的电阻变小,电路的总电阻变小,根据I=可知,电路中的电流变大,即电流表示数变大,故A错误;
    B.根据U=IR可知,定值电阻的阻值不变,电流变大,则其两端的电压变大,即电压表示数变大,故B错误;
    C.电源电压不变,电流变大,根据P=UI可知,电路总功率变大,故C错误;
    D.电压表与电流表示数的比值为待测电阻Rx的阻值,阻值不变,比值不变,故D正确。
    故选D。
    6. 将灯L1接在电压为U=3V的电路中,功率为6W。若保持电压U不变,再在电路中连入灯L2,其灯泡上标示的数字如图所示,使电路的总功率为9W。在如图所示的四个电路中,连接正确的是( )
    A. B.
    C. D.
    【答案】C
    【解析】
    【详解】由得
    A.由得
    则两灯串联后,由欧姆定律得
    则电路的总功率为
    故A错误;
    B.两灯并联在3V的电源上,L1正常发光,L2不能正常发光,实际电压小于额定电压,实际功率小于额定功率,故电路的总功率小于9W,故B错误;
    C.两灯并联,电压为3V,L1正常发光,L2正常发光,故电路的总功率等于9W,故C正确;
    D.两灯串联,由得,电路中L2电阻
    电路的总功率
    故D错误。
    故选C。
    7. 在如图所示的电路中,电源电压恒定不变,R0为定值电阻。闭合开关,调节滑动变阻器R的阻值为5Ω或20Ω时,变阻器的电功率均等于P,则当电路的总功率为P时,必须调节滑动变阻器R的阻值为( )

    A. 10ΩB. 20ΩC. 35ΩD. 45Ω
    【答案】C
    【解析】
    【详解】由电路图可知,与R串联,由和欧姆定律可得,调节滑动变阻器R的阻值为时,变阻器的电功率
    同理,调节滑动变阻器R的阻值为时,变阻器的电功率
    由题意可得
    解得
    根据串联电路的分压规律可得,调节滑动变阻器R的阻值为时,与R分得电压之比为
    因串联电路中电源电压等于各部分电路两端电压之和,所以此时变阻器两端的电压
    则变阻器的电功率也可以表示为
    当电路总功率也为P时,设此时变阻器的阻值为,则电路的总功率
    所以

    解得
    故ABD不符合题意,C符合题意。
    故选C。
    二、作图题(本题共2小题,共4分)
    8. 如图所示,凸透镜与凹透镜一个焦点重合,请根据入射光线,画出相应的出射光线。
    【答案】
    【解析】
    【详解】过焦点的光线,经过凸透镜折射后,折射光线要平行于主光轴;平行于主光轴的光线,经过凹透镜折射后,折射光线的反向延长线要过凹透镜的虚焦点,作图如下:
    9. 按照图甲中的电路图将图乙中的实物连成电路。
    【答案】
    【解析】
    【详解】分析电路图,电流从电源的正极出发,经开关S1、电流表后,一支经灯泡L1,另一支经灯泡L1、开关S2,汇合后回到电源的负极,因此两灯泡并联,开关S1和电流表在干路,连接实物图,如图所示:
    三、填空题(本题共3小题,每空1分,共9分)
    10. 季节更替温度变化,公路混凝土受热体积会 ___________(选填“变大”“变小”或“不变”);混凝土中沙子和石子的m﹣V图像如图所示,沙子与石子的密度之比是 ___________;水的m﹣V图像应该在 ___________区域(选填“①”或“②”)。

    【答案】 ①. 变大 ②. 2∶3 ③. ②
    【解析】
    【详解】[1]混凝土有热胀冷缩的性质,所以受热体积会变大。
    [2]图中石子的密度为
    沙子的密度为
    沙子与石子的密度比
    [3]水的密度
    根据
    知当体积都是1cm3时,水的质量小于沙子的质量,故图像在②区域内。
    11. 如图所示,用滑轮拉着一重为400N的物体向上匀速运动,重物上升了0.2m,该滑轮为__________滑轮(选填“动”或“定”),不计滑轮重、绳重及轮轴间的摩擦,则拉力F为__________N,拉力移动的距离为__________m。
    【答案】 ①. 动 ②. 200 ③. 0.4
    【解析】
    【详解】[1]如图所示的滑轮,工作时,滑轮的轴随物体一起运动,为动滑轮。
    [2]不计滑轮重及细绳与滑轮间的摩擦,拉力为
    [3]拉力移动的距离为
    12. 在探究“导体产生的热量与导体两端的电压、导体的电阻和通电时间关系”的实验中,实验装置如图所示,两烧瓶A、B中煤油质量相等,两支温度计的示数相同,电阻丝的阻值
    (1)开关接在干路,为了控制______相同。
    (2)闭合开关后,发现B中温度计的示数上升较快。由此得出结论:当导体两端的电压和通电时间相同时,导体电阻越大,导体产生的热量越______(选填“多”或“少”)
    (3)电烘箱高温和低温两挡的调节是通过改变接入电路的电阻丝的长度来实现的。由上述实验可知:低温挡接入电路的电阻丝比高温挡要______(选填“长”或“短”)一些。
    【答案】 ①. 通电时间 ②. 少 ③. 长
    【解析】
    【详解】(1)[1]由题可知,为并联电路,将开关接在干路上,可以控制通电时间相同。
    (2)[2]B中温度计的示数上升较快.则说明B中电阻丝放出的热量比A中放出的热量多;由图知,两电阻并联,两端的电压和通电时间相等,由Q=W=U2Rt可得,当导体两端的电压和通电时间相同时,导体电阻越大,导体产生的热量越少。
    (3)[3]根据公式可得,低温挡时电阻丝的阻值大于高温挡时电阻丝的阻值,因为电烘箱高温和低温两挡的调节是通过改变接入电路的电阻丝的长度来实现的,又因为在其他条件相同时,导体的长度越长电阻越大,所以低温挡接入电路的电阻丝比高温挡要长一些。
    四、实验探究题(本题共3小题,每空1分,每图1分,共15分)
    13. 如图所示,用甲、乙、丙三套装置完成如下两个实验:实验一是探究不同物质吸热升温的现象:实验二是比较质量相等的不同燃料燃烧时放出的热量。
    提供:三种供选择的液体分别用a、b、c表示,三种燃料分别用1、2、3表示。
    (1)为了两个实验都完成,对图中器材进行以下几种调整,其中可行的有_________;
    A.将甲图中的液体换成c
    B.将乙图中的燃料换成1
    C.将乙图中的燃料换成3
    D.将丙图中的液体换成b
    (2)为了完成实验二,应选用_________两套装置,实验时通过比较_________来反映燃料燃烧放热多少;
    (3)小明使用未调整的甲、乙图示装置进行实验,收集数据并作出液体a、b的温度随加热时间的变化图线如图丁所示(两燃料充分燃烧均用时5分钟)。若燃料充分燃烧放出的热量全部被液体吸收,燃料1热值是燃料2的0.2倍,则液体a比热容是液体b的_________倍。
    【答案】 ①. BC ②. 甲、丙 ③. 液体升高的温度 ④. 0.4
    【解析】
    【详解】(1)[1]实验一是探究不同物质吸热升温的现象,需要选取相同质量的相同燃料、相同质量的不同物质进行实验;实验二是比较质量相等的不同燃料燃烧时放出的热量,需要选取相同质量的相同液体和相同质量的不同燃料进行实验。
    A.将甲图中的液体换成c,甲、乙、丙三套装置的燃料都不相同,不能完成实验二,故A不符合题意;
    B.将乙图中的燃料换成1,甲、乙两套装置中,燃料的质量相同、种类相同,液体的种类不同,可以完成实验一;甲、丙两套装置中,燃料的质量相同、种类不同,液体的质量、种类相同,可以完成实验二,故B符合题意;
    C.将乙图中的燃料换成3,乙、丙两套装置中,燃料的质量相同、种类相同,液体的种类不同,可以完成实验一;甲、丙两套装置中,燃料的质量相同、种类不同,液体的质量、种类相同,可以完成实验二,故C符合题意;
    D.将丙图中的液体换成b,甲、乙、丙三套装置的燃料都不相同,不能完成实验二,故D不符合题意。
    故选BC。
    (2)[2]实验二是比较质量相等的不同燃料燃烧时放出的热量,要保证选取相同质量的相同液体和相同质量的不同燃料进行实验,所以,为了完成实验二,应选用甲、丙两套装置。
    [3]根据转换法可知,实验时通过比较液体升高的温度来反映燃料燃烧放热多少。
    (3)[4]因为
    所以,燃料1

    燃料2

    所以
    所以液体a比热容是液体b的0.4倍。
    14. 小华想探究“影响滑动摩擦力大小的因素”,他猜想滑动摩擦力的大小可能与压力大小、接触面的粗糙程度、接触面积的大小有关并设计了如下实验。
    (1)如图甲,弹簧测力计沿水平方向匀速拉动铁块,依据______原理可知:铁块受到的滑动摩擦力大小为______N;
    (2)通过比较甲、乙两次实验可知:在接触面的______相同时,______越大,滑动摩擦力越大;
    (3)下列选项中改变摩擦力的方法可由乙、丙两次实验证明的是______
    A.在手上涂镁粉 B.滚动轴承 C.气垫船
    【答案】 ① 二力平衡 ②. 0.8 ③. 粗糙程度 ④. 压力 ⑤. A
    【解析】
    【详解】(1)如图甲可知,弹簧测力计的分度值为0.2N,示数为0.8N,弹簧测力计沿水平方向匀速拉动铁块,铁块做匀速直 线运动,根据二力平衡条件可知,铁块受到的摩擦力和弹簧测力计的拉力相等,所以铁块受到的摩擦力为0.8N。
    (2)甲、乙两图,接触面粗糙程度相同,乙比甲的压力大,乙弹簧测力计的示数大,滑动摩擦力大,故可以得到结论:当 接触面粗糙程度相同时,压力越大,滑动摩擦力越大。
    (3)比较乙、丙两图实验可知:在压力一定时,接触面粗糙程度越粗糙,滑动摩擦力越大;
    A.在手上涂镁粉增大接触面粗髓程度,压力不变,滑动摩擦力变大。故A符合题意;
    B.滚动轴承是变滑动为滚动,减小摩擦,与压力大小无关,故B不符合题意;
    C.气垫船,使接触面分离来减小摩擦,故C不符合题意。
    故选A。
    15. 某实验小组为了探究通过电阻的电流分别与电压、电阻的关系,设计了如图1所示的电路图:其中电源电压恒为4.5V,为电阻箱(0~999.9Ω),为滑动变阻器(0~50Ω)。
    (1)在探究电流与电压的关系实验中,先将R调至5Ω,然后开始进行实验。小明按照电路图连接好实物图如图2所示,小华指出小明的连接出错了,请你帮小明改正电路,要求滑片向左移动时,电流表的示数会变大______(只改一根线的一端,先将错的线打“×”,再重新画过连线);
    (2)如果在连接好电路后,闭合开关后,电压表指针偏转至最大值的情况说明的滑片可能位于接入电阻最______(选填“小”或“大”)端;
    (3)调整好电路后,闭合开关,调节滑动变阻器的滑片,直到电流表示数为0.4A时,并读出电压表示数,将测得数据填入相关表格;接着断开开关,将电阻箱的电阻调成10Ω接入电路中,接下来的操作是:闭合开关,将滑动变阻器的滑片P向______(填“左”或“右”)移动到适当位置,将测得数据填入相关表格;
    (4)小明分别将电阻箱接入电阻调整为:5Ω、10Ω、15Ω、20Ω、25Ω,重复(3)实验,根据所测数据绘出如图图象(如图3),并得出结论:电压一定时,电流与电阻成______;本次实验中滑动变阻器接入电路中的电阻不小于______Ω;这一过程中眼睛要一直观察电压表示数的变化,直到其示数为______V为止。
    【答案】 ①. ②. 小 ③. 右 ④. 反比 ⑤. 6.25 ⑥. 2
    【解析】
    【详解】(1)[1]当滑动变阻器的滑片向左移动时,电流表的指针偏转角度变大,即电阻变小,故变阻器左下接线柱连入电路中与电流表串联,如图所示
    (2)[2]如果在连接好电路后,闭合开关后,滑动变阻器与定值电阻串联,电压表测定值电阻两端的电压,电压表指针偏转至最大值,说明滑动变阻器两端的电压较小,故该现象产生的原因是R1的滑片可能位于接入电阻最小端。
    (3)[3]探究电流与电阻的关系时,应控制定值电阻两端的电压不变,将电阻R=5Ω换成R=10Ω电阻,根据分压原理知道,定值电阻分得的电压将变大,根据串联电路电压规律知,要保持定值电阻两端的电压不变,需增大滑动变阻器分得的电压,由分压原理知道,应增大滑动变阻器接入电路的电阻,所以应将滑动变阻器的滑片向右移动,使电压表示数保持不变。
    (4)[4]分析图像知道,电阻的电流与电阻之积为
    U=IR=0.1A×20Ω=0.2A×10Ω=0.4A×5Ω=2V
    电流与电阻之积为一定值,得出的结论是:在电压一定时,导体中的电流跟导体的电阻成反比。
    [5][6]利用串联分压原理知道
    R0∶R1=U0∶(U-U0)

    2V∶(4.5V-2V)=5Ω∶R
    解得R=6.25Ω。这一过程中眼睛要一直观察电压表示数的变化,直到其示数为2V为止。
    五、计算题(本题共2小题,共15分)
    16. 初三(1)班同学张明从家里去图书馆,选择了一辆共享单车水平匀速骑行。这辆单车的部分参数如表。求:
    (1)张明家距图书馆3km,他骑单车从家到图书馆耗时10min,那么他在这段路程中的骑行速度为多少?
    (2)这辆单车整车的重力为多少?(g取10N/kg)
    (3)若张明体重500N,单车在该路段受到的阻力为单车和人的总重的0.03倍,他匀速骑行的功率是多少?
    【答案】(1)18km/h;(2)250N;(3)112.5W
    【解析】
    【详解】解:(1)张明在这段路程中的骑行速度为
    (2)这辆单车整车的整车质量为25kg,这辆单车整车的重力为
    (3)张明的重力
    G人=m人g=50kg×10N/kg=500N
    张明和车总重力
    G总=G车+G人=250N+500N=750N
    单车在该路段受到的阻力
    f=0.03G总=0.03×750N=22.5N
    由于是水平匀速骑行,骑行动力
    F=f=22.5N
    拉力做功功率为
    答:(1)张明在这段路程中的骑行速度为18km/h;
    (2)这辆单车整车的重力为250N;
    (3)拉力做功功率为112.5W。
    17. 光明区某学校的科技创新小组设计了一个测量体重的电路,原理图如图所示。其中电源电压恒为9V,定值电阻R0为5Ω,电压表量程为0∼3V,R是压敏电阻(阻值随平板受到的压力大小变化而变化),R的阻值与平板受到压力F对应的部分数据如下表,平板质量不计。求:
    (1)当体重计空载时,电路消耗的总功率;(结果保留一位小数)
    (2)小组成员测试体重计时在平板上放置了一个快递,测出压力为60N,此时通过压敏电阻的电流是多少?
    (3)该体重计能称量的最大重力。
    【答案】(1)2.3W;(2)0.3A;(3)900N
    【解析】
    【详解】解:由电路图可知,定值电阻和压敏电阻R串联,电压表测定值电阻两端的电压。
    (1)当体重计空载时,即压力,由表格数据可知此时压敏电阻的阻值为,由串联电路电阻的规律知,电路的总电阻
    此时电路消耗的总功率
    (2)由表格数据可知,当压力为60N时,压敏电阻的阻值为,则电路中的电流为
    由串联电路的电流特点可知此时通过压敏电阻的电流为;
    (3)当电压表示数两端的电压最大为3V时,由串联电路的电压特点可知压敏电阻两端的电压最小,根据串联分压的规律可知此时压敏电阻的阻值最小,其受到的压力最大,此时体重计的示数最大;则压敏电阻R两端的最小电压
    根据串联分压规律可得

    解得压敏电阻的最小阻值
    由表格数据可知,此时压力为900N,即该体重计能称量的最大重力为900N。
    答:(1)当体重计空载时,电路消耗的总功率为。
    (2)测出压力为60N,此时通过压敏电阻的电流为;
    (3)该体重计能称量的最大重力为900N。
    六、综合能力题(本题共2小题,每空1分,共13分)
    18. 阅读短文,回答问题
    模拟微重力环境的装置——中性浮力水槽
    为了在地面模拟航天员在太空受到的失重环境,我国建设了特殊的“潜水池”——中性浮力水槽(图甲)。在训练时,航天员需下沉至水下9米左右的深度,为获得与太空中相似的失重环境与失重感,需要在下水前通过增减配重的方法使自身的重力与浮力基本相等。
    为了充分模拟出舱任务,在水槽中需要穿着水下训练服(图乙),它也是密闭设备,结构与舱外航天服基本一致,整体柔软,内部充有气体,重达130kg。为了协助身着厚重水下训练服的航天员安全下水,水槽边配备有可伸缩的长臂吊车。
    为了进行训练,水下训练服与地面设备之间配备了一条脐带,可用于输送新鲜空气、提供用于调节体温的冷却水等,脐带中还有电缆,用于岸上指挥员与水下航天员之间的语音交互。因为水具有导电性,为了航天员的安全,相关设备的功率比较小。
    完成训练后,潮湿训练服在储存前需要干燥处理,防止霉变及锈蚀。
    请回答以下问题:(已知)
    (1)为了水中航天员的人身安全,与水下训练服连接的设备电压不超过______V;
    (2)长臂吊车将航天员匀速向下送入水槽的过程中,航天员的动能______(选填“变小”、“不变”或“变大”);
    (3)航天员在训练时,受到水的压强约为______Pa;
    (4)某航天员质量为70kg,身着训练服在水槽中进行模拟训练时(训练服与配重的总体积约为),其所受浮力大小为______N,其配重的质量为______kg;
    (5)航天员如果移到稍高的位置继续练习时,应给训练服______(选填“充气”或“排气”);
    (6)潮湿的训练服进行干燥处理时,发生的物态变化是______(填物态变化名称)。
    【答案】 ①. 36 ②. 不变 ③. 9×104 ④. 2.2×103 ⑤. 150 ⑥. 充气 ⑦. 汽化
    【解析】
    【详解】(1)[1]对人体的安全电压不高于36V,所以为了水中航天员的人身安全,与水下训练服连接的设备电压不超过36V。
    (2)[2]长臂吊车将航天员匀速向下送入水槽的过程中,航天员的速度不变,质量不变,动能不变。
    (3)[3]航天员在训练时,受到水的压强约为
    p=ρ水gh=1.0×103kg/m3×10N/kg×9m=9×104Pa
    (4)[4][5]航天员所受浮力大小为
    F浮=ρ水gV排=1.0×103kg/m3×10N/kg×0.22m3=2.2×103N
    由于悬浮时浮力等于重力,所以身着训练服在水槽中进行模拟训练时的总重力为
    G总=F浮=2.2×103N
    身着训练服在水槽中进行模拟训练时的总质量为
    其配重的质量为
    m配重=m-m航天员=220kg-70kg=150kg
    (5)[6]航天员如果移到稍高的位置继续练习时,即航天员需要上浮,应给训练服充气,使得水下训练服的体积变大,浮力变大,使得浮力大于重力。
    (6)[7]潮湿的训练服进行干燥处理时,衣服中的水变为了水蒸气,是汽化现象。
    19. 如图甲是一种测定油箱内油量的装置,油量表是用电流表改装而成。其中R是滑动变阻器的滑片,滑动变阻器的滑片跟滑杆连接,滑杆可以绕固定轴O转动,另一端固定着一个浮子。当油箱的油量减少时,油面下降,浮子随液面落下,带动滑杆使滑动变阻器滑片向上移动,从而改变电路中的油量表的示数;油箱装满油时,滑片恰好到达a点,油量为0时,滑片恰好到达b点,因此电流示数与油面的高度相对应:把电流表刻度盘改为相应的油量体积数,就可以直接读出油箱中的油量。若油箱的容积为50L,定值电阻 R0为10Ω,电流表读数与油量V的关系如图乙所示。
    (1)当油量减小时,电流表读数 ___________ (选填“变大”、“变小”或“不变”);
    (2)根据乙图,可知电源电压是 ___________ ,滑动变阻器R的最大阻值是 ___________ ;
    (3)已知电流表读数I与油量对应的一次函数关系为:I=0.1A+0.01A/L×V,当油量V为30L时,滑动变阻器接入电路的阻值是 ___________ Ω;
    (4)若用电压表代替电流表做油量表,且保证油量增加时,电压表的示数也增加,应将电压表与 _______ 并联(选填“滑动变阻器R”、“定值电阻R0”或“电源”),当油量V为20L时,电压表的读数是 _____ V。
    【答案】 ①. 变小 ②. 6V ③. 50Ω ④. 5 ⑤. 定值电阻R0 ⑥. 3
    【解析】
    【详解】(1)[1]由图可知,当油箱中的油面下降时,滑片上移,变阻器接入电路中电阻变大,电路中总电阻变大,根据欧姆定律可知电路中电流变小,即油量表(电流表)的示数变小。
    (2)[2]油箱装满油时,滑片恰好到达a点,变阻器连入电路的电阻为零,只有R0的简单电路,由乙可知,最大油量为50L,电流是0.6A,电源电压
    U=I最大R0=0.6A×10Ω=6V
    [3]油量为0时,滑片恰好到达b点,变阻器连入电路的电阻最大,由图乙可知,油量为零时,电流是0.1A,滑动变阻器R的最大阻值
    R=-R0=-10Ω=50Ω
    (3)[4]当油量V为30L时,电路中的电流
    I=0.1A+0.01A/L×V=0.1A+0.01A/L×30L=0.4A
    滑动变阻器接入电路的阻值
    R滑=-R0=-10Ω=5Ω
    (4)[5]当油箱中的油面下降时,滑片上移,变阻器接入电路中电阻变大,电路中总电阻变大,根据欧姆定律可知电路中电流变小,根据公式U=IR,可以确定定值电阻R0两端的电压随着电流的减小而减小,相反油量增加时,电压表的示数也增加,所以要将电压表与定值电阻R0并联。
    [6]当油量V为20L时,电路中的电流
    I1=0.1A+0.01A/L×V=0.1A+0.01A/L×20L=0.3A
    电压表的读数
    U0=I1R0=0.3A×10Ω=3V车架材料
    航天级钪合金
    车架材料体积/
    2500
    整车质量/kg
    25
    压力F/N
    0
    60
    500
    900
    1500
    压敏电阻R/Ω
    30
    25
    15
    10
    5
