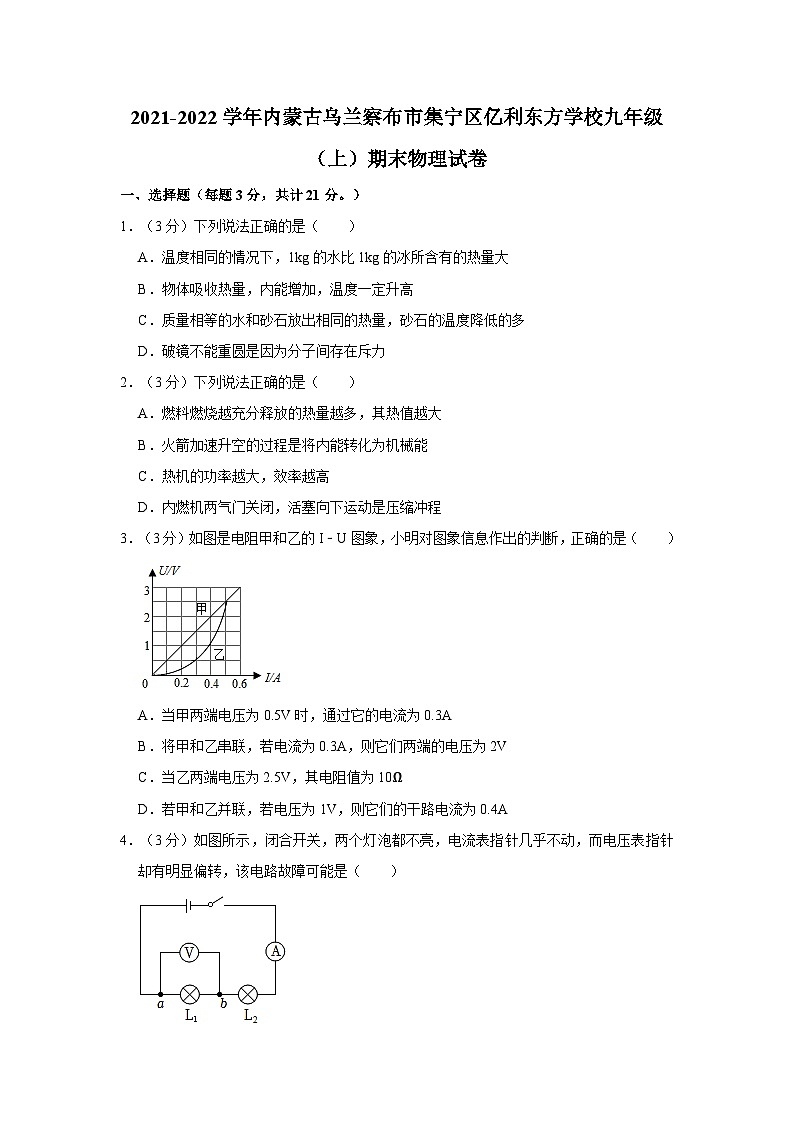

内蒙古乌兰察布市集宁区亿利东方学校2021-2022学年九年级上学期期末物理试卷+

这是一份内蒙古乌兰察布市集宁区亿利东方学校2021-2022学年九年级上学期期末物理试卷+，共7页。试卷主要包含了选择题，实验和作图题，计算题等内容，欢迎下载使用。

1．（3分）下列说法正确的是（ ）
A．温度相同的情况下，1kg的水比1kg的冰所含有的热量大
B．物体吸收热量，内能增加，温度一定升高
C．质量相等的水和砂石放出相同的热量，砂石的温度降低的多
D．破镜不能重圆是因为分子间存在斥力
2．（3分）下列说法正确的是（ ）
A．燃料燃烧越充分释放的热量越多，其热值越大
B．火箭加速升空的过程是将内能转化为机械能
C．热机的功率越大，效率越高
D．内燃机两气门关闭，活塞向下运动是压缩冲程
3．（3分）如图是电阻甲和乙的I﹣U图象，小明对图象信息作出的判断，正确的是（ ）
A．当甲两端电压为0.5V时，通过它的电流为0.3A
B．将甲和乙串联，若电流为0.3A，则它们两端的电压为2V
C．当乙两端电压为2.5V，其电阻值为10Ω
D．若甲和乙并联，若电压为1V，则它们的干路电流为0.4A
4．（3分）如图所示，闭合开关，两个灯泡都不亮，电流表指针几乎不动，而电压表指针却有明显偏转，该电路故障可能是（ ）

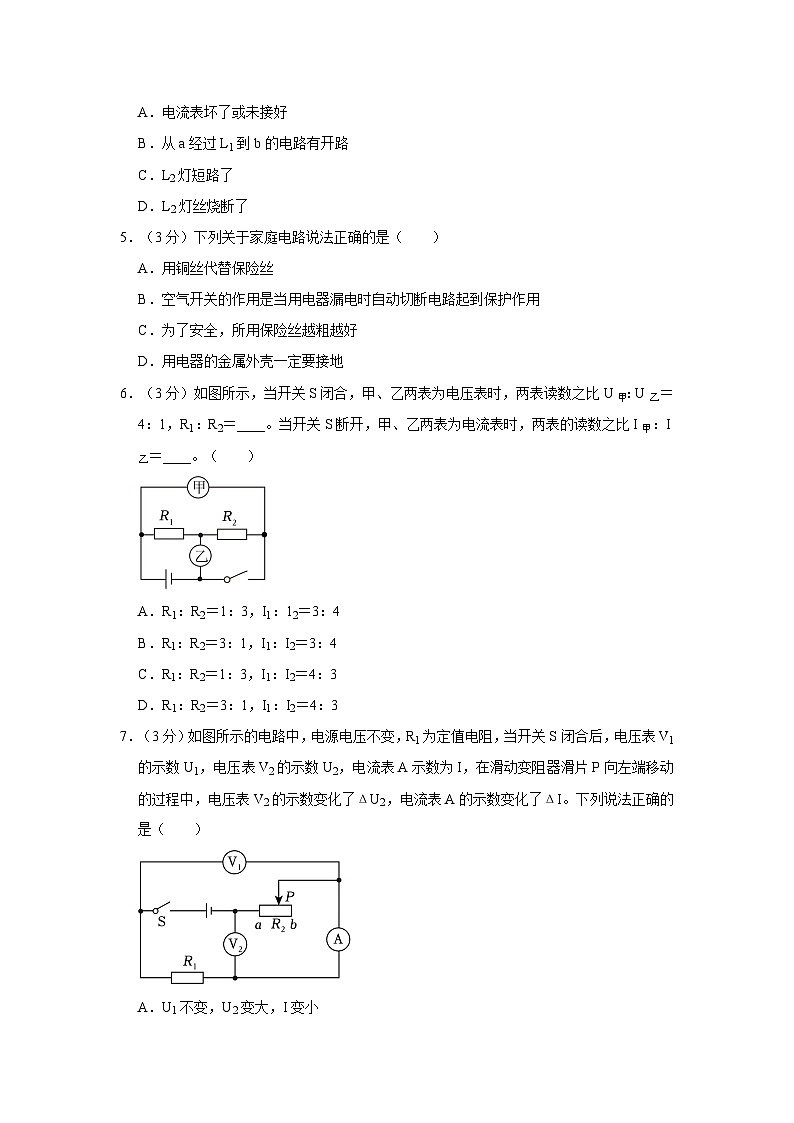

A．电流表坏了或未接好
B．从a经过L1到b的电路有开路
C．L2灯短路了
D．L2灯丝烧断了
5．（3分）下列关于家庭电路说法正确的是（ ）
A．用铜丝代替保险丝
B．空气开关的作用是当用电器漏电时自动切断电路起到保护作用
C．为了安全，所用保险丝越粗越好
D．用电器的金属外壳一定要接地
6．（3分）如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙＝4：1，R1：R2＝____。当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲：I乙＝____。（ ）
A．R1：R2＝1：3，I1：12＝3：4
B．R1：R2＝3：1，I1：I2＝3：4
C．R1：R2＝1：3，I1：I2＝4：3
D．R1：R2＝3：1，I1：I2＝4：3
7．（3分）如图所示的电路中，电源电压不变，R1为定值电阻，当开关S闭合后，电压表V1的示数U1，电压表V2的示数U2，电流表A示数为I，在滑动变阻器滑片P向左端移动的过程中，电压表V2的示数变化了ΔU2，电流表A的示数变化了ΔI。下列说法正确的是（ ）
A．U1不变，U2变大，I变小
B．U1变小，U2不变，I变小

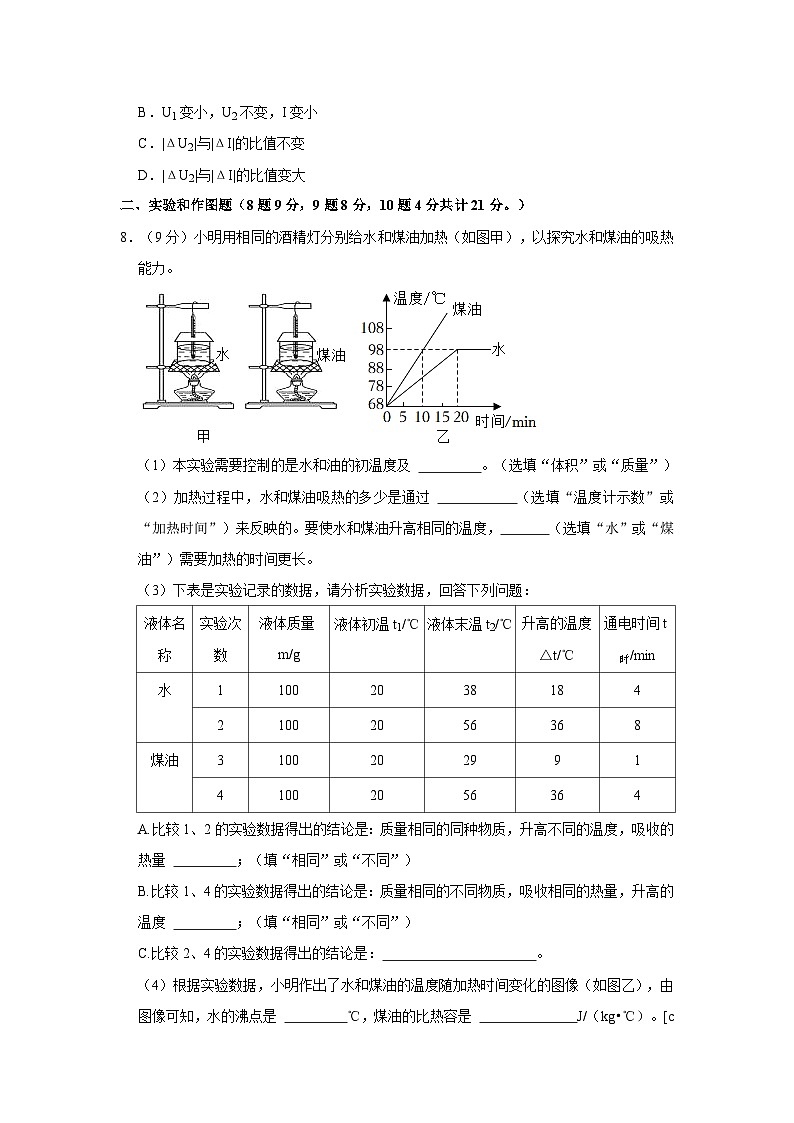

C．|ΔU2|与|ΔI|的比值不变
D．|ΔU2|与|ΔI|的比值变大
二、实验和作图题（8题9分，9题8分，10题4分共计21分。）
8．（9分）小明用相同的酒精灯分别给水和煤油加热（如图甲），以探究水和煤油的吸热能力。
（1）本实验需要控制的是水和油的初温度及 。（选填“体积”或“质量”）
（2）加热过程中，水和煤油吸热的多少是通过 （选填“温度计示数”或“加热时间”）来反映的。要使水和煤油升高相同的温度， （选填“水”或“煤油”）需要加热的时间更长。
（3）下表是实验记录的数据，请分析实验数据，回答下列问题：
A.比较1、2的实验数据得出的结论是：质量相同的同种物质，升高不同的温度，吸收的热量 ；（填“相同”或“不同”）
B.比较1、4的实验数据得出的结论是：质量相同的不同物质，吸收相同的热量，升高的温度 ；（填“相同”或“不同”）
C.比较2、4的实验数据得出的结论是： 。
（4）根据实验数据，小明作出了水和煤油的温度随加热时间变化的图像（如图乙），由图像可知，水的沸点是 ℃，煤油的比热容是 J/（kg•℃）。[c水＝4.2×103J/（kg•℃）]
（5）若本次实验共消耗酒精0.02kg，则这些酒精完全燃烧放出的热量是 J。（q酒精＝3.0×107J/kg）
9．（8分）小刚同学在做“测量小灯泡额定功率”的实验中，选用如图甲所示的器材和电路。其中电源电压为6V，小灯泡的额定电压为2.5V，滑动变阻器的铭牌上标有“20Ω，1A”字样。
（1）请用笔画线代替导线将图甲的实验电路补充完整。（要求：滑动变阻器的滑片向右移动时小灯泡变暗）
（2）闭合开关后，移动滑动变阻器的滑片。发现小灯泡始终不发光，电压表有示数，电流表无示数。若电路只有一处故障，则故障原因是 。
（3）排除故障后再次闭合开关，移动滑片直到电压表的示数为2.5V，此时电流表的示数如图乙所示，为 A，小灯泡的额定功率为 W再调节滑动变阻器使电压表的示数达到3V，小灯泡强烈发光，此时小灯泡的实际功率 （填“大于”、“小于”或“等于”）1.08W。
（4）同组的小红同学还想探究“在电压一定时，电流与电阻的关系”，于是将图甲中的小灯泡换成三个阻值分别为5Ω、100Ω、15Ω的定值电阻，其余连接均不改变。图丙是小红根据测得的实验数据绘制的电流I随电阻R变化的图象。
①由图象可知小红将定值电阻R两端的电压控制为 V不变。当定值电阻由5Ω换为10Ω时，为达到实验要求，滑动变阻器连入电路的阻值应 （填“变大”、“变小”或“不变”）。
②实验结论是电压一定时 。
10．（4分）如图所示，请将下列元件连接成符合安全用电要求的家庭电路。
三、计算题（11题9分，12题9分，共计18分。）
11．（9分）如图所示，电源电压恒定不变，小灯泡L标有“6V，3W”字样，R1、R2为定值电阻，其中R1＝24Ω，R2＝36Ω，当S1、S2都断开时，小灯泡正常发光。（忽略温度对电阻的影响）
（1）求小灯泡的电阻。
（2）电源电压。
（3）当S1、S2都闭合时，求整个电路通电144s产生的热量。
12．（9分）如图是一个饮水机的工作原理图，其中R1和R2是阻值不变的发热电阻，如表是它的部分参数[水的比热容为4.2×103J/（kg•℃）]。求：
（1）1kg的水温度从20℃升高到80℃吸收的热量；
（2）R2的阻值；
（3）饮水机正常工作时，加热效率为84%，则将1kg的水从20℃加热到80℃需用多长时间。
2021-2022学年内蒙古乌兰察布市集宁区亿利东方学校九年级（上）期末物理试卷
参考答案
一、选择题（每题3分，共计21分。）
1．【答案】C
2．【答案】B
3．【答案】B
4．【答案】B
5．【答案】D
6．【答案】B
7．【答案】C
二、实验和作图题（8题9分，9题8分，10题4分共计21分。）
8．【答案】（1）质量；（2）加热时间；水；（3）不同；不同；质量相同的不同物质升高相同的温度，吸热的热量不同；（4）98；2.1×103；（5）6×105。
9．【答案】（1）见解答；（2）小灯泡断路；（3）0.3；0.75；大于；（4）①3；变大；②通过导体的电流与导体的电阻成反比。
10．【答案】（1）火线首先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上。这样开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断火线，更换灯泡时更安全。
（2）三孔插座的上孔接地线，左孔接零线，右孔接火线。当有金属外壳的用电器插入三孔插座时，能使金属外壳接地，防止漏电时发生触电事故。
三、计算题（11题9分，12题9分，共计18分。）
11．【答案】（1）小灯泡的电阻为12Ω；
（2）电源电压为18V；
（3）当S1、S2都闭合时，整个电路通电144s产生的热量为3240J。
12．【答案】（1）1kg的水温度从20℃升高到80℃吸收的热量为2.52×105J；
（2）R2的阻值为525.8Ω；
（3）饮水机正常工作时，加热效率为84%，则将1kg的水从20℃加热到80℃需用的时间为150s。液体名称
实验次数
液体质量m/g
液体初温t1/℃
液体末温t2/℃
升高的温度△t/℃
通电时间t时/min
水
1
100
20
38
18
4
2
100
20
56
36
8
煤油
3
100
20
29
9
1
4
100
20
56
36
4
额定电压
220V
额定加热功率
2000W
额定保温功率
88W
