湖南省娄底市新化县东方文武学校2021-2022学年九年级上学期期末物理试题

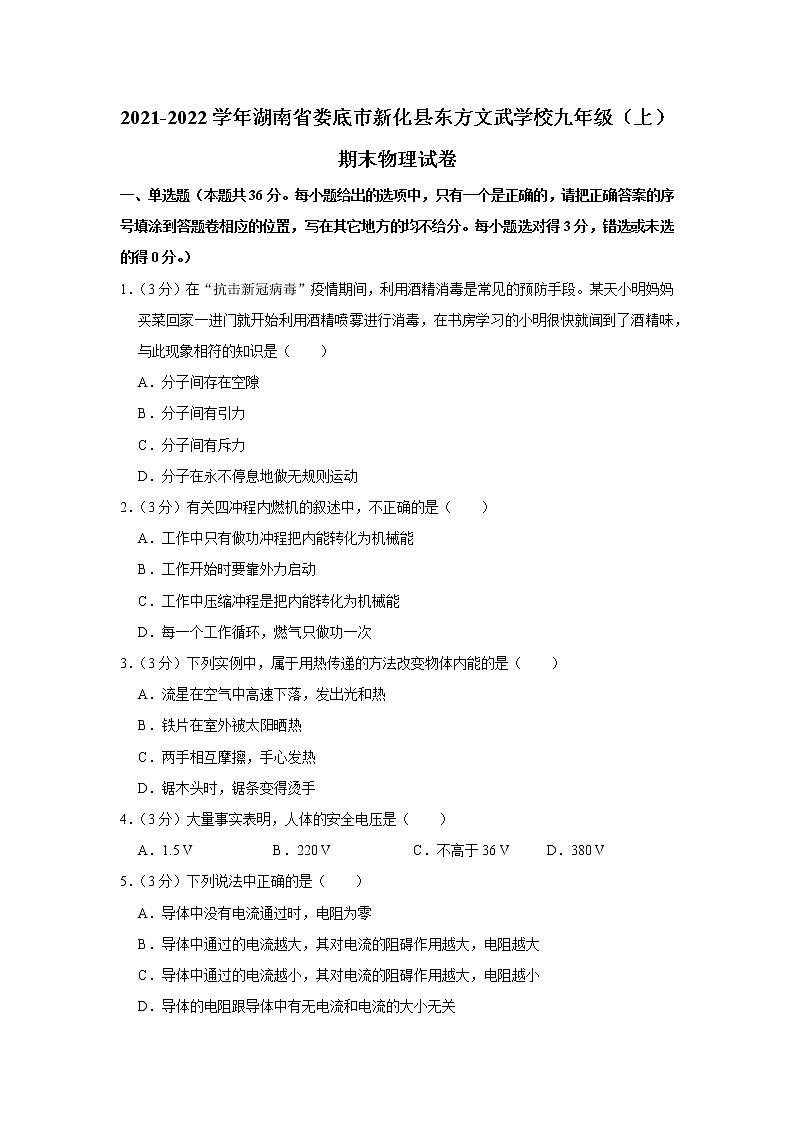

2021-2022学年湖南省娄底市新化县东方文武学校九年级（上）期末物理试卷

一、单选题（本题共36分。每小题给出的选项中，只有一个是正确的，请把正确答案的序号填涂到答题卷相应的位置，写在其它地方的均不给分。每小题选对得3分，错选或未选的得0分。）

1．（3分）在“抗击新冠病毒”疫情期间，利用酒精消毒是常见的预防手段。某天小明妈妈买菜回家一进门就开始利用酒精喷雾进行消毒，在书房学习的小明很快就闻到了酒精味，与此现象相符的知识是（　　）

A．分子间存在空隙

B．分子间有引力

C．分子间有斥力

D．分子在永不停息地做无规则运动

2．（3分）有关四冲程内燃机的叙述中，不正确的是（　　）

A．工作中只有做功冲程把内能转化为机械能

B．工作开始时要靠外力启动

C．工作中压缩冲程是把内能转化为机械能

D．每一个工作循环，燃气只做功一次

3．（3分）下列实例中，属于用热传递的方法改变物体内能的是（　　）

A．流星在空气中高速下落，发出光和热

B．铁片在室外被太阳晒热

C．两手相互摩擦，手心发热

D．锯木头时，锯条变得烫手

4．（3分）大量事实表明，人体的安全电压是（　　）

A．1.5 V B．220 V C．不高于36 V D．380 V

5．（3分）下列说法中正确的是（　　）

A．导体中没有电流通过时，电阻为零

B．导体中通过的电流越大，其对电流的阻碍作用越大，电阻越大

C．导体中通过的电流越小，其对电流的阻碍作用越大，电阻越小

D．导体的电阻跟导体中有无电流和电流的大小无关

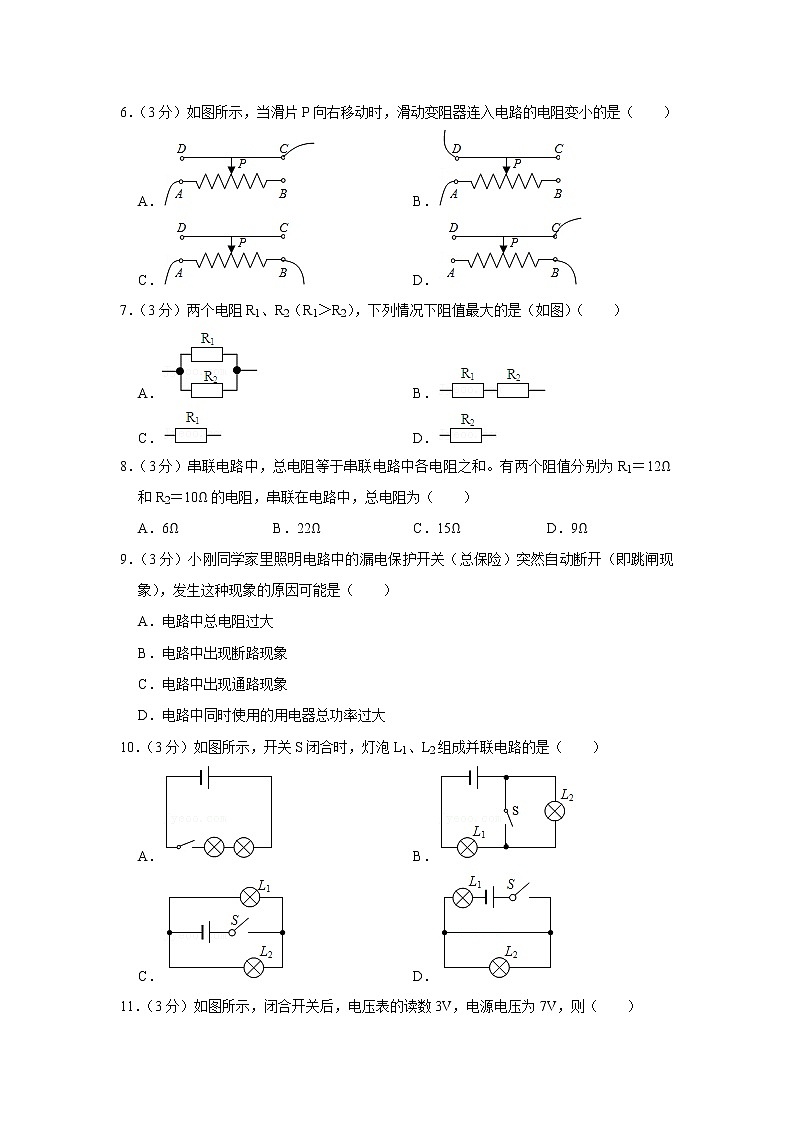

6．（3分）如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（　　）

A． B．

C． D．

7．（3分）两个电阻R1、R2（R1＞R2），下列情况下阻值最大的是（如图）（　　）

A． B．

C． D．

8．（3分）串联电路中，总电阻等于串联电路中各电阻之和。有两个阻值分别为R1＝12Ω和R2＝10Ω的电阻，串联在电路中，总电阻为（　　）

A．6Ω B．22Ω C．15Ω D．9Ω

9．（3分）小刚同学家里照明电路中的漏电保护开关（总保险）突然自动断开（即跳闸现象），发生这种现象的原因可能是（　　）

A．电路中总电阻过大

B．电路中出现断路现象

C．电路中出现通路现象

D．电路中同时使用的用电器总功率过大

10．（3分）如图所示，开关S闭合时，灯泡L1、L2组成并联电路的是（　　）

A． B．

C． D．

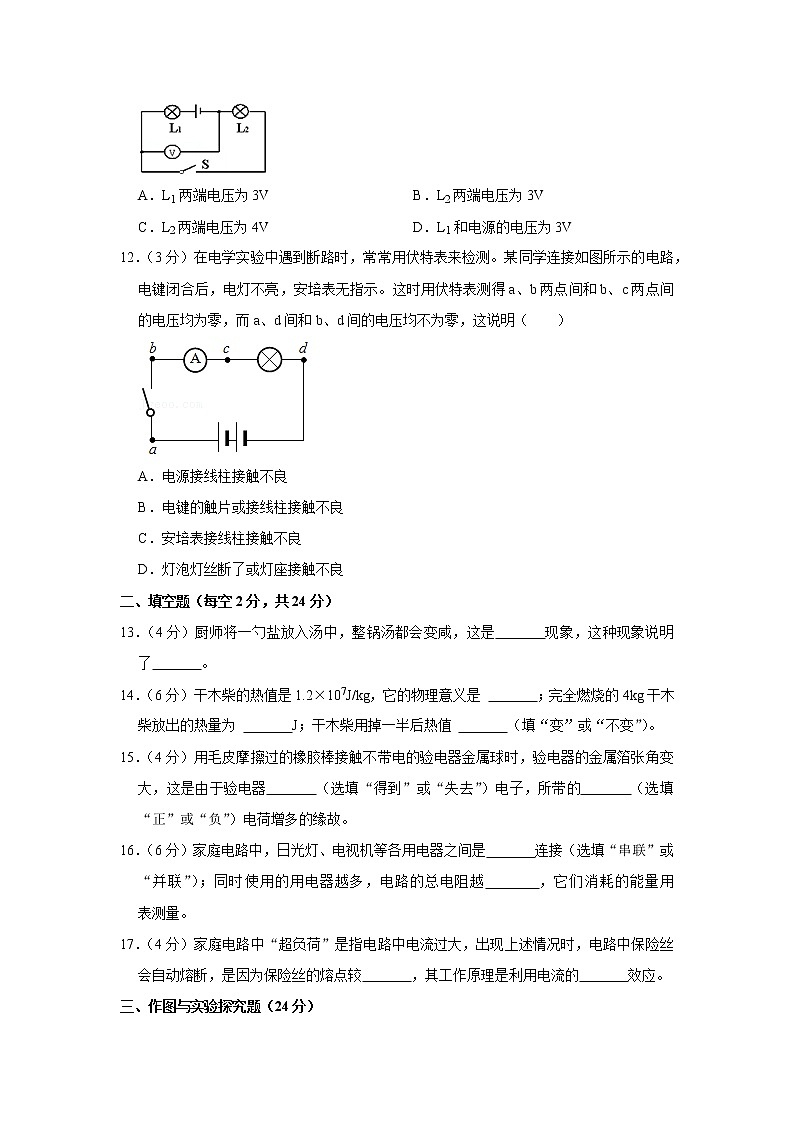

11．（3分）如图所示，闭合开关后，电压表的读数3V，电源电压为7V，则（　　）

A．L1两端电压为3V B．L2两端电压为3V

C．L2两端电压为4V D．L1和电源的电压为3V

12．（3分）在电学实验中遇到断路时，常常用伏特表来检测。某同学连接如图所示的电路，电键闭合后，电灯不亮，安培表无指示。这时用伏特表测得a、b两点间和b、c两点间的电压均为零，而a、d间和b、d间的电压均不为零，这说明（　　）

A．电源接线柱接触不良

B．电键的触片或接线柱接触不良

C．安培表接线柱接触不良

D．灯泡灯丝断了或灯座接触不良

二、填空题（每空2分，共24分）

13．（4分）厨师将一勺盐放入汤中，整锅汤都会变咸，这是　   　现象，这种现象说明了　   　。

14．（6分）干木柴的热值是1.2×107J/kg，它的物理意义是 　   　；完全燃烧的4kg干木柴放出的热量为 　   　J；干木柴用掉一半后热值 　   　（填“变”或“不变”）。

15．（4分）用毛皮摩擦过的橡胶棒接触不带电的验电器金属球时，验电器的金属箔张角变大，这是由于验电器　   　（选填“得到”或“失去”）电子，所带的　   　（选填“正”或“负”）电荷增多的缘故。

16．（6分）家庭电路中，日光灯、电视机等各用电器之间是　   　连接（选填“串联”或“并联”）；同时使用的用电器越多，电路的总电阻越　   　，它们消耗的能量用　   　表测量。

17．（4分）家庭电路中“超负荷”是指电路中电流过大，出现上述情况时，电路中保险丝会自动熔断，是因为保险丝的熔点较　   　，其工作原理是利用电流的　   　效应。

三、作图与实验探究题（24分）

18．（2分）甲、乙两个磁极之间有一个小磁针，小磁针静止时的指向如图所示，请标出甲、乙两磁体的磁极并画出甲、乙两磁体间的磁感线。

19．（6分）小明和小亮探究“并联电路电压的关系”，小明先按图甲所示电路图连成图乙的实物图（电压表尚未连接）。

①小亮一眼就看出了小明连接的错误，并指出如果直接闭合开关将出现 　   　（选填“开路”或“短路”）现象，小灯泡L1、L2都不会亮，还可能造成 　   　损坏。

②接下来，他们按图丙所示电路图连接了三个电压表。实验过程中，电压表V2的示数如图丁所示，则电压表V的示数是 　   　V。

20．（16分）在“实验探究：怎样测量未知电阻”的实验中：

①在如图所示的甲电表与滑动变阻器之间添上一根导线（用笔画线表示），使之成为正确的测量电路；

②连接电路时，应将开关 　   　（选填“断开”或“闭合”）。

③实验中测量电阻的原理是：　   　。

④图中甲表应是 　   　表，乙表应是 　   　表；

⑤小李同学连接好电路后进行了3次实验，前2次的实验数据已填入下面表格中，请你帮他读出第3次实验数据（如图所示）并填入表格中，再求出被测电阻的平均值。

四、计算题（21题8分，22题8分，共16分）

21．（8分）如图，R1＝4Ω，R2＝6Ω，电压表的示数为2V，求通过R2的电流和它两端的电压。

22．（8分）一个小灯泡的两端加上2.5V电压时电流是0.4A，它在这种情况下通电5min，电流做了多少功？此时它的电功率是多少？

2021-2022学年湖南省娄底市新化县东方文武学校九年级（上）期末物理试卷

参考答案与试题解析

一、单选题（本题共36分。每小题给出的选项中，只有一个是正确的，请把正确答案的序号填涂到答题卷相应的位置，写在其它地方的均不给分。每小题选对得3分，错选或未选的得0分。）

1．【解答】解：小明妈妈买菜回家一进门就开始利用酒精喷雾进行消毒，在书房学习的小明很快就闻到了酒精味，是因为饭菜的分子在不停地做无规则运动，运动到空气中进入小明的鼻腔，引起嗅觉，属于扩散现象，故D正确，ABC错误。

故选：D。

2．【解答】解：四冲程内燃机一个工作循环由四个冲程包括吸气、压缩、做功、排气四个冲程组成完成一个循环只做一次功；在内燃机的四个冲程中，压缩冲程活塞压缩气体对其做功，将机械能转化为内能；做功冲程高温高压的燃气对活塞做功，将内能转化为机械能，在开始启动时需要外界动力。故ABD正确；C错误。

故选：C。

3．【解答】解：A、流星在空气中高速落下时，与空气摩擦做功，机械能转化为内能，使其温度升高，发光发热。故不符合题意。

B、在阳光下晒铁片，铁片的温度会升高，是通过热传递的方式改变铁皮的内能，故符合题意；

C、两手互相摩擦做功，机械能转化为内能，使手的内能增加，温度升高，故不符合题意。

D、锯木头时，锯子和木头相互摩擦做功，机械能转化为内能，故不符合题意；

故选：B。

4．【解答】解：经验证明，只有不高于36V的电压，对人体才是安全的。电压越高，触电时间越长，对人体造成的伤害就越大。

故选：C。

5．【解答】解：电阻是导体本身的一种性质，导体确定了，电阻值也就确定了，与导体两端有无电压、电压过低，有无电流通过导体、电流大小都无关系。

故选：D。

6．【解答】解：A、图中接A、C接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变大，连入电路的电阻变大，故A不符合题意。

B、图中接A、D接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变大，连入电路的电阻变大，故B不符合题意。

C、图中接A、B接线柱；故当滑片向右移动时，连入电路的电阻丝的长度不变，连入电路的电阻不变，故C不符合题意。

D、图中接B、C接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变小，连入电路的电阻变小，故D符合题意。

故选：D。

7．【解答】解：A、两个电阻并联，总阻值最小，不符合题意；

B、两个电阻串联，阻值最大，符合题意；

C、单个电阻阻值不是最大，不符合题意；

D、单个电阻阻值不是最大，不符合题意；

故选：B。

8．【解答】解：因为两电阻串联，所以总电阻：R＝R1+R2＝12Ω+10Ω＝22Ω。

故选：B。

9．【解答】解：当照明电路中的漏电保护开关（总保险）突然自动断开，可能是同时工作的用电器的总功率过大，或者发生了短路。

选项中没有后者，故选择D。

故选：D。

10．【解答】解：A、图中电流只有一条路径，依次经过这两个灯，因此是串联电路，故A不符合题意；

B、图中开关断开时，两灯组成串联电路；开关闭合时，灯L2被短路，故B不符合题意；

C、图中开关闭合时，电流有两条路径，分别经过这两个灯，是并联电路，故C符合题意；

D、图中开关闭合时，灯泡L2被短路，是只有L1的简单电路，故D不符合题意。

故选：C。

11．【解答】解：（1）由电路图知：灯L1与L2串联，电压表测灯L2两端电压；

（2）由题意知，电源电压U＝7V，电压表示数是3V，则UL2＝3V，

由串联电路特点知：UL1+UL2＝U，即UL1+3V＝7V，UL1＝4V；

故选：B。

12．【解答】解：开关闭合后，电灯不亮，安培表无指示，说明电路出现断路现象；用电压表检测时，发现a、d间和b、d间的电压不为零，而电压表测得a、b两点间和b、c两点间的电压均为零，说明电源、开关和电流表都完好，因此是灯泡出现断路现象。

故选：D。

二、填空题（每空2分，共24分）

13．【解答】解：厨师将一勺盐放入汤中，整锅汤都会变咸，这是扩散现象，这种现象说明了分子在永不停息地做无规则运动。

故答案为：扩散；分子在永不停息地做无规则运动。

14．【解答】解：干木柴的热值是1.2×107J/kg，它的物理意义是：完全燃烧1kg的干木柴，放出的热量是1.2×107J；

完全燃烧4kg的干木柴放出的热量：

Q＝mq＝1.2×107J/kg×4kg＝4.8×107J。

4kg干木柴用掉一半后，质量变了，但是热值是燃料的一种特性，所以剩下干木柴的热值不变，仍为1.2×107J/kg。

故答案为：完全燃烧1kg的干木柴，放出的热量是1.2×107J；4.8×107；不变。

15．【解答】解：

毛皮摩擦过的橡胶棒带负电，即橡胶棒有多余的电子，它与不带电的验电器金属球接触，多余的电子通过金属球向验电器的金属箔片运动，此过程中橡胶棒失去一部分电子而带的负电荷减少，对于验电器，由于有了多余的电子，使其带上了负电，即负电荷增多。

故答案为：得到；负。

16．【解答】解：（1）家中使用的日光灯、电视机等用电器可以单独工作，互不影响，因此它们之间的连接是并联；

（2）家庭电路中，家用电器是并联的，同时工作的用电器越多，电路的总电阻越小；

（3）家庭电路中消耗的能量用电能表测量。

故答案为：并联；小；电能。

17．【解答】解：保险丝的作用是在电流异常升高到一定的高度的时候，自身熔断切断电流，从而起到保护电路安全运行的作用，因此保险丝的熔点较低，其工作原理是利用电流的热效应。

故答案为：低；热。

三、作图与实验探究题（24分）

18．【解答】解：磁极间相互作用的规律是同名磁极相互排斥，异名磁极相互吸引；从图可知：甲磁极和小磁针的N极相吸引，故甲磁极是S极；乙磁极和小磁针的S极相吸引，故乙磁极是N极；磁体周围的磁感线是从N极出来回到S极的，如图所示：

19．【解答】解：（1）由甲、乙两图知，电流未通过两灯泡直接和电源、开关形成了回路，两灯泡被短路，此时两灯泡都不会亮，电路中的电流会较大，有可能损坏电源；

（2）由丁图知，电压表V2的量程为0～3V，分度值为0.1V，V2的读数为2.5V。因为两灯泡是并联关系，并联电路中，各支路两端的电压相等，所以电压表V的示数和电压表V2的示数相同，即为2.5V。

故答案为：（1）短路；电源；（2）2.5V。

20．【解答】解：①变阻器要与电阻串联，且接法要“一上一下”

②连接电路时，开关要断开；

③实验原理是欧姆定律；

④由于乙表与电阻并联，所以乙是电压表，那么甲表就是电流表；

⑤电压表的读数是2.8v，电流表的读数是0.26A。

第一次的阻值：R第一次＝＝10Ω，

第二次的阻值：R第二次＝＝10.4Ω，

第三次的阻值：R第三次＝＝10.8Ω

电阻平均值：R＝＝10.4Ω

故答案为：①如图所示；②断开；③欧姆定律；④电流；电压；⑤2.8；0.26；10.4。

四、计算题（21题8分，22题8分，共16分）

21．【解答】解：由图示电路图可知，两电阻串联，电压表测R1两端电压；

（1）由于串联电路电流处处相等，则通过R2的电流：

I2＝I1＝＝＝0.5A；

（2）根据I＝可得R2两端的电压：

U2＝I2R2＝0.5A×6Ω＝3V。

答：通过R2的电流为0.5A，R2两端的电压为3V。

22．【解答】解：（1）小灯泡电流做的功：

W＝UIt＝2.5V×0.4A×5×60s＝300J；

（2）小灯泡的电功率：P＝UI＝2.5V×0.4A＝1W。

答：电流做了300J的功，此时它的电功率是1W。
