高中物理必修三 第十二章　专题强化练9　闭合电路的动态分析　含有电容器的电路　故障分析同步练习

这是一份高中物理必修三 第十二章　专题强化练9　闭合电路的动态分析　含有电容器的电路　故障分析同步练习，共4页。

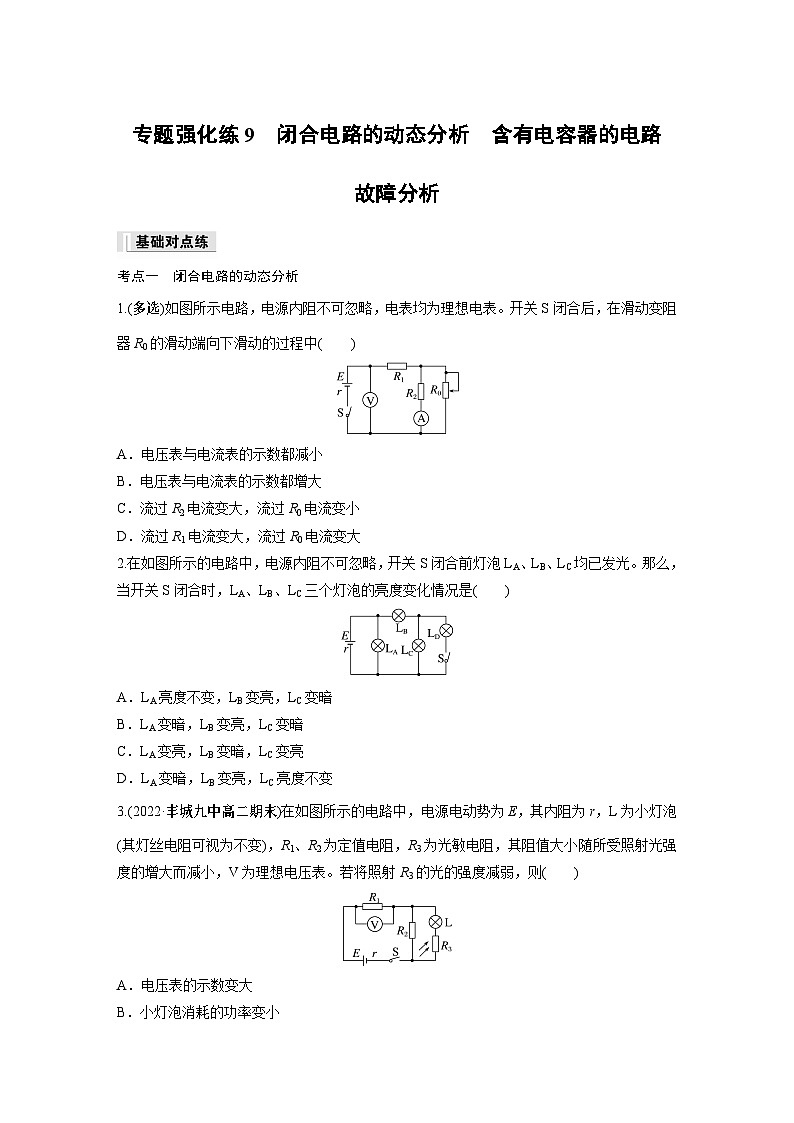

专题强化练9　闭合电路的动态分析　含有电容器的电路故障分析考点一　闭合电路的动态分析1.(多选)如图所示电路，电源内阻不可忽略，电表均为理想电表。开关S闭合后，在滑动变阻器R0的滑动端向下滑动的过程中(　　)A．电压表与电流表的示数都减小B．电压表与电流表的示数都增大C．流过R2电流变大，流过R0电流变小D．流过R1电流变大，流过R0电流变大2.在如图所示的电路中，电源内阻不可忽略，开关S闭合前灯泡LA、LB、LC均已发光。那么，当开关S闭合时，LA、LB、LC三个灯泡的亮度变化情况是(　　)A．LA亮度不变，LB变亮，LC变暗B．LA变暗，LB变亮，LC变暗C．LA变亮，LB变暗，LC变亮D．LA变暗，LB变亮，LC亮度不变3.(2022·丰城九中高二期末)在如图所示的电路中，电源电动势为E，其内阻为r，L为小灯泡(其灯丝电阻可视为不变)，R1、R2为定值电阻，R3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V为理想电压表。若将照射R3的光的强度减弱，则(　　)A．电压表的示数变大B．小灯泡消耗的功率变小C．通过R2的电流变小D．电源内电压变大考点二　含电容器的电路4.(2022·清华附中高一期末)如图所示，电源电动势E＝10 V，内阻r＝1 Ω，电阻R1＝3 Ω，R2＝6 Ω，电容C＝30 μF。开关S断开和闭合时，电容器两极板间的电势差分别为(　　)A．6 V,10 V B．10 V,10 VC．10 V,6 V D．6 V,6 V5．在如图所示的电路中，当滑动变阻器R2的滑片向下移动时，关于灯L的亮度及电容器C所带电荷量Q的变化判断正确的是(　　)A．L变暗，Q增大 B．L变暗，Q减少C．L变亮，Q增大 D．L变亮，Q减少6.(2022·瑞丽市第一民族中学高二期末)阻值相等的四个电阻、电容器C及电池E(内阻可忽略)连接成如图所示电路。开关S断开且电流稳定时，C所带的电荷量为Q1，闭合开关S，电流再次稳定后，C所带的电荷量为Q2。Q1与Q2的比值为(　　)A.eq \f(2,5) B.eq \f(1,2) C.eq \f(3,5) D.eq \f(2,3)考点三　故障分析7.如图所示，当开关S闭合后，电灯L1、L2原来都正常发光，在两灯突然熄灭后，用电压表测得c、d间电压比灯泡正常发光时的电压高，故障可能是(假设电路中仅有一处故障)(　　)A．a、c间断路 B．c、d间断路C．b、d间断路 D．b、d间短路8．(2023·洮南市第一中学高二期中)在如图所示的电路中，开关闭合后，由于电阻元件发生短路或断路故障，电压表和电流表的读数都增大，则可能出现了下列哪种故障(　　)A．R1短路 B．R2短路C．R3短路 D．R1断路9.(2023·阳信县第二高级中学高二期中)如图所示，电源电动势E＝12 V、内阻r＝2 Ω，电阻R1＝R2＝R3＝R＝5 Ω，电流表为理想电表，电容器的电容C＝6 mF。闭合开关S，电路稳定后，下列说法正确的是(　　)A．电流表示数为1.26 AB．R3两端的电压为3.75 VC．若S断开通过R1的电荷量为1.5×10－2 CD．若S断开通过R2的电荷量为1.5×10－2 C10.(多选)如图所示，电源电动势为E，内阻为r，不计电压表和电流表内阻对电路的影响，当开关闭合后，两小灯泡均能发光。在将滑动变阻器的滑片逐渐向右滑动的过程中，下列说法正确的是(　　)A．小灯泡L1、L2均变暗B．小灯泡L1变亮，小灯泡L2变暗C．电流表A的读数变小，电压表V的读数变大D．电流表A的读数变化量与电压表V的读数变化量之比不变11．(2022·简阳市阳安中学高二阶段练习)如图所示，平行金属板中带电质点P处于静止状态，电流表和电压表均为理想电表，当滑动变阻器R4的滑片向b端移动时，则(　　)A．带电质点P将向上运动B．电流表示数减小C．电压表示数减小D．R3上消耗的功率增大
