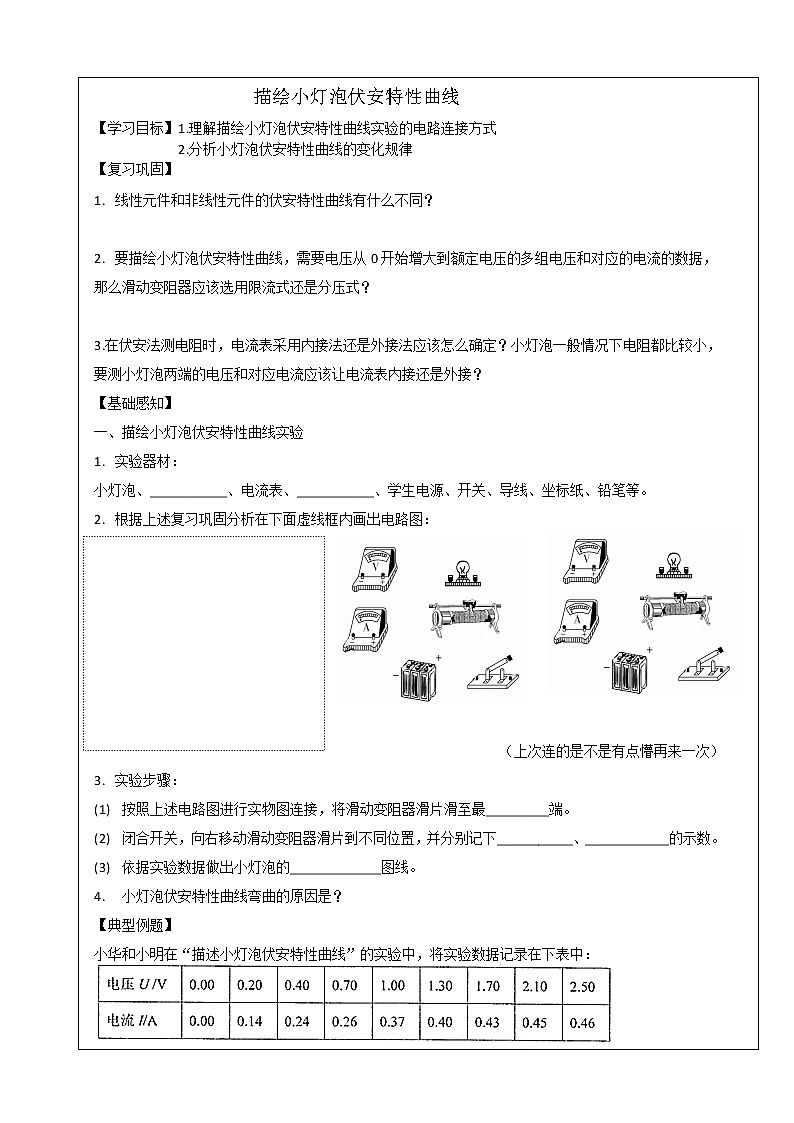

描绘小灯泡伏安特性曲线【学习目标】1.理解描绘小灯泡伏安特性曲线实验的电路连接方式2.分析小灯泡伏安特性曲线的变化规律【复习巩固】线性元件和非线性元件的伏安特性曲线有什么不同？要描绘小灯泡伏安特性曲线，需要电压从0开始增大到额定电压的多组电压和对应的电流的数据，那么滑动变阻器应该选用限流式还是分压式？3.在伏安法测电阻时，电流表采用内接法还是外接法应该怎么确定？小灯泡一般情况下电阻都比较小，要测小灯泡两端的电压和对应电流应该让电流表内接还是外接？【基础感知】一、描绘小灯泡伏安特性曲线实验实验器材：小灯泡、___________、电流表、___________、学生电源、开关、导线、坐标纸、铅笔等。根据上述复习巩固分析在下面虚线框内画出电路图： （上次连的是不是有点懵再来一次）实验步骤：按照上述电路图进行实物图连接，将滑动变阻器滑片滑至最_________端。闭合开关，向右移动滑动变阻器滑片到不同位置，并分别记下___________、____________的示数。依据实验数据做出小灯泡的_____________图线。小灯泡伏安特性曲线弯曲的原因是？【典型例题】小华和小明在“描述小灯泡伏安特性曲线”的实验中，将实验数据记录在下表中：（1）实验室有两种滑动变阻器供选择：A.滑动变阻器（阻值范围、额定电流）B.滑动变阻器（阻值范围、额定电流）实验中选择的滑动变阻器是     。（填写字母序号）（2）在图甲中用笔画线代替导线，将实验电路连接完整。（3）开关闭合前，滑动变阻器的滑片应滑至     （选填“左”或“右”）端。（4）利用表中数据，在图乙中画出小灯泡的图线。（5）他们在图像上找到小灯泡工作电压时坐标点，计算此状态的电阻值时，小明提出用图像上该点的曲线斜率表示小灯泡的阻值；小华提出该点与坐标原点连线的斜率表示小灯泡的阻值。你认为     （选填“小华”或“小明”）的方法正确。二、二极管的的伏安特性曲线晶体二极管电路图符号如右图所示，当电流向右流动时电阻很小，当二极管反接时，电阻很大，某二极管的伏安特性曲线如图所示，注意正向电压和反向电压的标度不同。如果是理想二极管我们可以认为正向电阻为0，反向电阻无穷大（可以认为断路）。
